РД 52.04.333-93

РУКОВОДЯЩИЙ ДОКУМЕНТ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ХРОМАТОГРАФИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ
СОДЕРЖАНИЯ ХЛОРИДОВ, НИТРАТОВ, СУЛЬФАТОВ, ЛИТИЯ,
НАТРИЯ, АММОНИЯ И КАЛИЯ В АТМОСФЕРНЫХ ОСАДКАХ

Дата введения 1993-11-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН Государственным комитетом Российской Федерации по гидрометеорологии

2. РАЗРАБОТЧИКИ Н.А. Першина, П.Ф. Свистов, М.Т. Павлова, В.С. Титов (ГГО им. А.И. Воейкова)

3. СОГЛАСУЮЩИЕ ОРГАНИЗАЦИИ Управление мониторинга загрязнения окружающей среды Росгидромета

4. ОДОБРЕНО Секцией по методам контроля и прогноза Росгидромета

5. АТТЕСТАТ Выдан Главной геофизической обсерваторией им. А.И. Воейкова

6. ЗАРЕГИСТРИРОВАН ЦКБ ГМП 26.04.93 г. № РД 52.04.333-93

7. ВВЕДЕН ВПЕРВЫЕ 01.11.93 г.

8. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 17.2.4.02-81

1

ГОСТ 1770-74Е

3

ГОСТ 6709-72

3.5

ГОСТ 8827-74

3.5

ГОСТ 4217-77

3.5

ГОСТ 3118-77

3.5

ГОСТ 5821-78

3.5

ГОСТ 61-75

3.5

ГОСТ 3773-47

3.5

ГОСТ 15150-69

3.1

ГОСТ 7328-82Е

3.1

ГОСТ 1770-74

3.1

ГОСТ 20292-74

3.1

ГОСТ 10394-

3.3

ГОСТ 9499-70

3.3

ГОСТ 4145-74

3.3

ГОСТ 4108-72

3.3

ГОСТ 10164-75

3.3

Руководство по технике безопасности при производстве наблюдений и работ на сети Госкомгидромета. - Л.: Гидрометеоиздат, 1983

9

ТУ 16-531.639.78

3.2

ТУ 22-688-74

3.2

ТУ 6-09-3095-78

3.5

ТУ 6-09-3097-78

3.5

ТУ 6-09-587-75

3.5

ТУ 25-11-1109

3.3

ТУ 6-09-2540-72

3.4

ГСО 2533-88Д

3.5

РД 52.04.167-88

Приложение 2

РД 52.24.31-86

7.0

РД 52.24.57-88

7.0

РД 52.04.186-89

ч. 2, 3

Номенклатурные правила ИЮПАК по химии. - М.: ВИНИТИ, 1988

т. 6

Ионные хроматографы /Дж. Фритц, Д. Гьерде, К. Поланд/. М.: Мир, 1984

1 - 5 ; 7

Ионная хроматография /О.А. Шпигун, Ю.А. Золотев/. - М.: Изд. ЛГУ, 1990

1 - 4; 8; 10.1; 13

МИ-640-84. Методические указания. Аттестация методик выполнения хроматографических измерений.

Настоящий руководящий документ устанавливает требования к подготовке и анализу проб атмосферных осадков на содержание хлоридов, нитратов, сульфатов, лития, натрия, аммония и калия методом ионной хроматографии.

Жидкие и твердые атмосферные осадки собирают по ГОСТ 17.1.5.05-85 и РД 52.04.186-89.

Методические указания распространяются на измерения содержания названных компонентов в лабораториях общегосударственной сети мониторинга загрязнения окружающей среды, осуществляющих наблюдения за химическим составом осадков на фоновом, федеральном и региональном уровнях.

ОПРЕДЕЛЕНИЕ АНИОНОВ

Методика предназначена для определения содержания хлоридов, нитратов, сульфатов методом ионной хроматографии в пробах атмосферных осадков в диапазоне концентраций 0,05 ÷ 12,0 мг/дм3.

1. НОРМЫ ТОЧНОСТИ ИЗМЕРЕНИЙ

Согласно ГОСТ 17.2.4.02-81 (СТ СЭВ 25.98-80) погрешность метода не должна превышать ±25 % во всем диапазоне измеряемых концентраций хлорида, нитрата и сульфата.

2. МЕТОД ИЗМЕРЕНИЙ

Метод основан на ионообменном разделении ионов на колонке с последующим кондуктометрическим определением концентрации хроматографически разделенных ионов с использованием для разделения электролита с невысокой электропроводностью.

Наполнителем колонки служит анионообменная смола с очень малой емкостью, а в качестве элюента используется раствор бифталата калия с концентрацией 5·10-4 моль/дм3, обладающий низкой фоновой электропроводностью.

Удельная электропроводность ионов хлорида, нитрата и сульфата значительно больше элюирующего аниона, поэтому при переходе анализируемого иона в раствор на хроматограмме регистрируется пик, соответствующий данному аниону.

Мешающие факторы отсутствуют.

3. СРЕДСТВА ИЗМЕРЕНИИ, ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА, РЕАКТИВЫ И МАТЕРИАЛЫ

При выполнении измерений применяют следующие средства измерений, вспомогательные устройства, реактивы и материалы.

3.1. Средства измерений

Хроматограф жидкостной ионный типа "Цвет-3006"

по ТУ 1.550.151

Весы аналитические ВЛА-200

по ГОСТ 24104-80Е

Меры массы

по ГОСТ 7328-82Е

Проверку весов, разновесов, хроматографа и отдельных блоков производят в установленные сроки

по ГОСТ 8002-71

Колбы мерные:



2-100-2

- 8 шт.

по ГОСТ 1770-74

2-500-2

- 2 шт.

То же

2-1000-2

- 1 шт.

по ГОСТ 1770-74

Пипетки:



4-2-0,5

- 1 шт.

по ГОСТ 20292-74

4-2-1

- 1 шт.

То же

2-2-5

- 1 шт.

- « -

2-2-10

- 1 шт.

- « -

2-2-25

- 1 шт.

- « -

Секундомер, класс 3, цена деления 0,2

по ГОСТ 5072-72

Все перечисленные средства измерений могут быть заменены аналогичными с погрешностями, не превышающими рекомендуемые. Применяемые средства измерений должны быть проверены (аттестованы), иметь клеймо или свидетельство о поверке.

3.2. Вспомогательные устройства

Шкаф сушильный лабораторный типа CHOЛ-3,5.3,5.3,5/ЗHЗ Уч. 2

ТУ 16-531.639.78

Баня песчаная

ТУ 22-688-74

Холодильник (бытовой любого типа)



Воронки типа ХС В-100-200

- 4 шт.

по ГОСТ 25336-82Е

Стаканы типа ВН-50

- 20 шт.

по ГОСТ 19908

Шприцы медицинские вместимостью 2 и 5 см3

- 5 шт.

по ТУ 64-1-3776-83

Патроны ДИАПАК - сульфо-сорбент сильнокислотный катионообменник, фирма-изготовитель СП «BIOCHEMMACK», г. Москва

3.3. Реактивы

Азотная кислота, х.ч.

по ГОСТ 4461-77

Бифталат калия, х.ч.

по ТУ 6-09-09-262-86

Гидроксид натрия, фиксанал

по ГОСТ 4328-77

Дистиллированная вода

по ГОСТ 6709-72

Изопропиловый спирт

по ТУ 6-09-4522-77

Смола Дианион-2 «Ц»



Стандартные образцы БВ-1

по ГСО 2533-88Д

Стандартные образцы ГСОРН-3

по ГОСТ 18300-72

Этиловый спирт



4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1. Оператор должен пройти инструктаж по технике безопасности при работе с электрическими установками на 220 В.

4.2. При работе оператор должен руководствоваться «Правилами по технике безопасности при производстве наблюдений и работ на сети Госкомгидромета». Л.: Гидрометеоиздат, 1983, с. 161 - 195.

5. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ОПЕРАТОРА

Определение ионов хлорида, нитрата и сульфата по предложенной методике может производить инженер или техник, имеющий опыт работы на ионных жидкостных хроматографах.

Предварительно оператор должен установить градуировочную характеристику и провести измерения в трех пробах растворов с заданными концентрациями.

При установлении градуировочной характеристики максимальное отклонение от среднего значения площади хроматографического пика, отнесенное к значению площади хроматографического пика, соответствующего начальной точке диапазона (0,05 мг/дм3), не должно превышать 5 %.

где: Δmax - максимальное отклонение площади хроматографического пика от среднего значения во всем диапазоне,

Sн - значение площади хроматографического пика при С = 0,05 мг/дм3 пробы.

Если результаты, подученные оператором, будут соответствовать изложенным требованиям, оператор может быть допущен к проведению анализа.

6. УСЛОВИЯ ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

При выполнении измерения должны быть соблюдены следующие условия согласно ГОСТ 15150-69:

температура воздуха

20 ± 10 °С,

атмосферное давление

840 - 1067 гПа (630 - 800 мм рт. ст.)

влажность воздуха

45 - 80 %.

7. ПОДГОТОВКА К ВЫПОЛНЕНИЮ ИЗМЕРЕНИЙ

7.1. Подготовка к выполнению измерений включает в себя приготовление растворов, настройку хроматографа, установление градуировочной характеристики.

7.2. Исходный раствор для установления градуировочной характеристики.

Исходный раствор готовят из стандартных образцов БВ-1 ГСО 2533-88Д, содержащего 100 мкг/см3 азота (нитратного), ГСОРН-2, содержащего 1,0 мг/см3 хлорид-иона и ГСОРН-3, содержащего 1,0 мг/см3 сульфат-иона. Для этого 4,5 см3 стандартного образца БВ-1, 2 см3 ГСОРН-2, 2 см3 ГСОРН-3 переносят в мерную колбу емкостью 100 см3 и доводят до метки дистиллированной водой. Раствор содержит 20 мкг/см3 , 20 мкг/см3 Сl-, 20 мкг/см3 .

7.3. Раствор гидроксида натрия 0,1 моль/дм3 готовят из фиксанала в мерной колбе емкостью 1 дм3.

7.4. Бифталат калия 0,5 ммоль/дм3 готовят растворением навески 0,1021 г в мерной колбе емкостью 1 дм3 в большом количестве дистиллированной воды, добавляют 10 см3 изопропилового спирта и доливают до метки дистиллированной водой. Доводят величину pH элюента до 4,85 по pH-метру, прибавляя по каплям 0,1 моль/дм3 раствор гидроксида натрия.

7.5. Азотная кислота 0,5 моль/дм3 готовится разбавлением дистиллированной водой концентрированной кислоты (65 %). Для этого переносят в мерную колбу емкостью 1 дм3 35 см3 кислоты (65 %) и доливают до метки дистиллированной водой. Раствор используют для регенерации патрона ДИАПАК-сульфо. Для этого 5 см3 0,5 моль/дм3 раствора азотной кислоты прокачивают шприцом через патрон, затем прокачивают дистиллированную воду до нейтральных промывных вод и вновь используют патрон для ввода пробы через него. После ввода 50 - 60 проб патрон ДИАПАК-сульфо необходимо регенерировать.

7.6. Хроматограф «Цвет-3006» состоит из блоков, конструктивно не связанных между собой. Подключают хроматограф в следующей последовательности: блок подачи жидкости БПЖ-55, измерительный блок БИЭ-03, потенциометр КСП4 и система автоматизации анализа САА-002.

7.7. Продолжительность выхода прибора измеряется временем от момента включения прибора до момента, когда нулевая будет отвечать требованиям ТУ: уровень флуктуационных шумов нулевого сигнала не более 0,005 мВ при множителе шкалы «2» на БИЭ-03 и шкале 1 мВ по КСПЧ. Дрейф не более 0,1 мВ/ч. Время выхода прибора на режим должно быть не более 1,5 ч.

7.8. Кран дозатор устанавливают в положение «анализ», расход элюента 1,0 см3/мин, компенсация «грубо» - 512, компенсация «плавно» 100 мкВ, множитель шкалы 1. Скорость диаграммной ленты 200 мм/ч.

7.9. Установление градуировочной характеристики.

Градуировочную характеристику, выражающую зависимость удельной электропроводности элюента от содержания ионов хлора, нитрат-ионов и сульфат-ионов в пробе устанавливают по стандартным растворам для градуировки (табл. 7.1). Для этих целей используют результаты измерений 3 - 5 серий стандартных растворов.

Таблица 7.1

Растворы для установления градуировочной характеристики

Номер раствора

1

2

3

4

5

Содержание ионов хлора, нитрат-ионов и сульфат-ионов, мг/дм3

0,5

1,0

2,0

4,0

8,0

Градуировочный график строят в координатах: концентрация компонента - амплитуда или площадь пика, рассчитанные по показаниям регистратора.

8. ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

8.1. Включают прибор в сеть, нажимают кнопки на блоках БПЖ-55, БИЭ-03 и САА-02.

8.2. Через 10 мин устанавливают расход элюента 1,0 см3/мин, компенсация «грубо» - 32, множитель шкалы 8. Кран-дозатор в положении «анализ».

8.3. Через 1 час переключают множитель шкалы на 1 и ручкой компенсация «плавно» выводят потенциометр на 500 мкВ.

8.4. Кран-дозатор переводят в положение «отбор пробы», в иглу от шприца устанавливают патрон ДИАПАК-сульфо и через патрон в петлю вводят пробу или градуировочный раствор шприцом.

8.5. Кран-дозатор устанавливают в положение «анализ», нажимают кнопку «метка» на блоке БИЭ-03 и кнопку «анализ» на пульте обработки результатов анализа.

8.6. Полное разделение достигается через 8 мин. Время выхода иона хлора через 3,5 мин, нитрат-иона через 4,25 мин, сульфат-иона через 6,2 мин. (Приложение 2).

9. ВЫЧИСЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ

По диаграммной ленте регистратора (или секундомером) измеряют длительность переднего фронта каждого пика от его начала до выхода максимума и рассчитывают площадь пика по формуле:

S = U·Δt = K·u·Δt·103,

где: U - высота пика, мкВ;

Δt - время, с;

K - показания «множителя шкалы»;

u - высота пика, измеренная по шкале регистратора, мВ.

Порядок работы с САА-002 приводится в Приложении 1.

ОПРЕДЕЛЕНИЕ КАТИОНОВ

Методика предназначена для определения содержания лития, натрия, аммония и калия в пробах атмосферных осадков в диапазоне концентраций 0,01 - 2,0 мг/дм3. Пробы с более высоким содержанием указанных катионов разбавляют бидистиллированной водой.

1. НОРМЫ ТОЧНОСТИ ИЗМЕРЕНИИ

Согласно ГОСТ 17.2.4.02-81 (СТ СЭВ 25.98-80) погрешность метода не должна превышать ±25 % во всем диапазоне измеряемых концентраций катионов.

При проведении контроля точности систематическая погрешность не должна превышать 15 %, а случайная составляющая - 10 %.

2. МЕТОД ИЗМЕРЕНИЙ

Метод измерений основан на одноколоночном ионообменном разделении катионов и кондуктометрическом определении концентрации разделенных ионов. Содержание определяемого иона пропорционально высоте (площади) пика, характеризующего уменьшение электропроводности элюента.

3. СРЕДСТВА ИЗМЕРЕНИИ, ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА, РЕАКТИВЫ И МАТЕРИАЛЫ

3.1. Средства измерений

Хроматограф жидкостной ионный типа «Цвет-3006»

по ТУ 1.550.151

Весы аналитические ВЛА-200

по ГОСТ 24104-80Е

Меры массы

по ГОСТ 7328-82Е

Лабораторный pH-метр типа pH-673

по ТУ 25.05-181-76

Секундомер 51 СД

по ГОСТ 5072-79Е

Колбы мерные:



2-100-2

- 4 шт.

по ГОСТ 1770-74Е

2-200-

- 2 шт.

- « -

2-500-2

- 4 шт.

- « -

2-1000-

- 5 шт.

- « -

Пипетки:



1-2-1

- 2 шт.

по ГОСТ 20292-74Е

1-2-5

- 4 шт.

- « -

6-2-10

- 4 шт.

- « -

Цилиндры:





1-100

- 2 шт.

по ГОСТ 1770-74Е

1-500

- 2 шт.

- « -

3.2. Вспомогательные устройства

Колонка хроматографическая 5Е6.456.672



Печь муфельная электрическая МП-24

по СТУ 102 № 753-63

Мешалка магнитная ММ-2

по МРТУ 42-1503-62

Плитка электрическая бытовая



Холодильник бытовой



Баня песчаная

по ТУ 22-688-74

Шкаф сушильный лабораторный типа СНОЛ-3,5.3,5.3,5/3 М2У 4.2

по ТУ 16.531.639-78

Колбы полиэтиленовые вместимостью 250, 500, 1000 см3

по ТУ 6-19-110-78

Воронки типа ХС В-100-200

- 4 шт.

по ГОСТ 25336-82Е

Тигли из прозрачного кварцевого стекла

- 20 шт.

по ТУ 17-РСФСР-3643-69

Стаканы из прозрачного кварцевого стекла типа ВН-50

- 20 шт.

по ГОСТ 19908-80

Шприцы медицинские вместимостью 2 и 5 см3

- 5 шт.

по ТУ 64-1-3776-83

Все перечисленные средства измерений и вспомогательные устройства могут быть заменены другими с аналогичными характеристиками.

3.3. Реактивы

Азотная кислота, х.ч.

по ГОСТ 4461-77

Аммоний хлористый, х.ч.

по ГОСТ 3773-72

Калий хлористый, х.ч.

по ГОСТ 4234-77

Литий хлористый, х.ч.

по ТУ 6-09-3751-83

Натрий хлористый, х.ч.

по ГОСТ 4233-77

Стандартные образцы состава растворов:



ГСО 3533-86 ÷ 3534-86;

ГСО 3535-86 ÷ 3536-86;

ГСО 3537-86 ÷ 3538-86;

ГСО 4484-89 (ГСОРН-1)

Смола Диакат - IB «Ц», № 10427



Этанол

по ГОСТ 18300-72

Дистиллированная вода

по ГОСТ 6709-72

3.4. Материалы

Батист



Фильтры аналитические типа АФА-ВП

по ТУ 95-7186-76

Фильтры бумажные типа ФОМ

по ТУ 6-09-1678-77

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1. Оператор должен пройти инструктаж по технике безопасности при работе с концентрированными кислотами, щелочами и легковоспламеняющимися жидкостями.

4.2. К эксплуатации хроматографов допускаются лица не моложе 18 лет, изучившие устройство, принцип работы и правила эксплуатации прибора, прошедшие инструктаж и сдавшие экзамен по правилам техники безопасности и противопожарным мероприятиям.

4.3. Оператору при работе необходимо руководствоваться «Правилами по технике безопасности при производстве наблюдений и работ на сети Госкомгидромета», Л.: Гидрометеоиздат, 1983 и указаниями мер безопасности, изложенными в инструкции по эксплуатации хроматографа.

5. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ОПЕРАТОРА

Определение содержания катионов в атмосферных осадках и аэрозолях методом ионной хроматографии может производить инженер или лаборант, прошедший аттестацию согласно требованиям РД 52.04.186-89.

6. УСЛОВИЯ ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

При выполнении измерений по хроматографическому определению содержания катионов в атмосферных осадках и аэрозолях должны быть соблюдены следующие условия согласно ГОСТ 15150-69;

температура воздуха

20 ± 10 °С,

атмосферное давление

84 - 107 кПа

относительная влажность воздуха

45 - 80 %.

7. ПОДГОТОВКА К ВЫПОЛНЕНИЮ ИЗМЕРЕНИЙ

7.1. Подготовка к выполнению измерений включает в себя приготовление растворов, настройку хроматографа, установление градуировочной характеристики.

7.2. Азотная кислота. Раствор 0,5 моль/дм3 готовят разбавлением дистиллированной водой 35 см3 концентрированной кислоты (65 %) в мерной колбе емкостью 1 дм3.

7.3. Азотная кислота. Раствор элюента с концентрацией 2 ммоль/дм3 готовят разбавлением дистиллированной водой 4 см3 раствора азотной кислоты 0,5 моль/дм3 в мерной колбе емкостью 1 дм3. Интервал допускаемых отклонений в содержании азотной кислоты составляет 2,5 - 2,7 ед. pH.

7.4. Рабочие растворы, используемые для установления градуировочной характеристики, готовят в соответствии с инструкцией по применению стандартных образцов состава растворов (п. 3.3., Реактивы).

7.5. Хроматограф «Цвет-3006», состоящий из блоков, конструктивно не связанных между собой, в сеть включают в последовательности: блок подачи жидкости БПЖ-55, измерительный блок БИЭ-03, потенциометр КСП4 и система автоматизации анализа САА-02.

7.6. Продолжительность выхода прибора на режим измеряется временем от момента включения прибора до момента, когда нулевая линия будет отвечать требованиям ТУ: уровень флуктуационных шумов нулевого сигнала не более 0,005 мВ при множителе шкалы «2» на БИЭ-03 и шкале 1 мВ по КСП4. Дрейф не более 0,1 мВ/ч. Время выхода прибора на режим должно быть не более 1,5 ч.

7.7. Прибор работает по следующей схеме: блок подачи жидкости БПЖ-55 создает регулируемый поток элюента через кран-дозатор, аналитическую колонку и кондуктометрическую ячейку.

В положении крана-дозатора «анализ» устанавливают расход элюента 1,3 см3/мин, «компенсация грубо» 512, «компенсация плавно» 100 мкВ и множитель шкалы 8. Скорость диаграммной ленты 200 мм/ч.

7.8. Установление градуировочной характеристики. Градуировочную характеристику, выражающую зависимость удельной электропроводности элюента от содержания катионов лития, натрия, аммония или калия в пробе, устанавливают по стандартным растворам для градуировки (табл. 7.1). Для этих целей используют результаты измерений 3 - 5 серий стандартных растворов.

Таблица 7.1

Растворы для установления градуировочной характеристики

Номера растворов

1

2

3

4

5

Содержание натрия, ионов аммония и калия, мг/дм3

0,1

0,2

0,5

1,0

2,0

Содержание лития, мг/дм3

0,01

0,02

0,05

0,1

0,2

Градуировочный график строят в координатах: концентрация компонента - амплитуда или площадь пика, рассчитанные по показаниям регистратора.

8. ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

Включают хроматограф и проводят подготовку к выполнению измерений в соответствии с пунктами 7.4, 7.5 и 7.6.

8.1. Переключают множитель шкалы на 1 и ручкой «компенсация плавно» выводят потенциометр на 500 мкВ.

8.2. Кран-дозатор устанавливают в положение «отбор пробы» и через петлю («проба») вводят пробу (или эталонный раствор).

8.3. Кран-дозатор переставляют в положение «анализ», надавливают кнопку «метка» и кнопку «анализ» на пульте обработки результатов анализа.

8.4. Полное разделение трех щелочных металлов и ионов аммония достигается в течение 9 мин. Время удерживания в последовательности: литий, натрий, аммоний и калий составляет 4,5; 6,0; 7,5 и 8,3 мин соответственно (Приложение 4).

9. ВЫЧИСЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

По диаграммной ленте регистратора (или секундомером) измеряют длительность переднего фронта каждого пика от его начала до выхода максимума и рассчитывают площадь пика по формуле:

S = U·Δt = K·u·Δt·103,

где: U - высота пика, мкВ;

Δt - время, с;

K - показания «множителя шкалы»;

u - высота пика, измеренная по шкале регистратора, мВ.

По значению для анализируемой пробы с градуировочного графика снимают величину концентрации соответствующего элемента.

Порядок работы с системой автоматизации анализа САА-002 приводится в Приложении 3.

ПРИЛОЖЕНИЕ 1

Справочное

ПОРЯДОК РАБОТЫ С СИСТЕМОЙ АВТОМАТИЗАЦИИ АНАЛИЗА «САА-002» (АНИОНЫ)

1. Включить прибор, выйти на режим работы всех блоков, задать параметры САА-002.

РЕЖИМ

- 0





ТНЛ

- 20





ЧСЛ ПИКОВ

- 8





ШИРИНА

- 20





ПОРОГ

- 5000





Определяют время выхода каждого пика.

ЧСЛ ПИКОВ устанавливают заведомо больше, т.к. система может обсчитывать ложные пики и закончить анализ до выхода анализируемых веществ.

2. Определение градуировочных коэффициентов:

РЕЖИМ

- 1





ТНЛ

- 20





ЧСЛ ПИКОВ

- 3





ШИРИНА

- 20





ПОРОГ

- 5000





и для каждого пика



1 пик

2 пик

3 пик

КОД

0

4

0

ПАРАМЕТР

0

0

0

ВРЕМЯ

202,4

255,4

370,8

КОНЦЕНТРАЦИЯ

- 20000

20000

20000

КОЭФФИЦИЕНТ

0

0

0

Для расчета градуировочного коэффициента по площадям меняем в группе «ПАРАМЕТР» 0 на 1, нажимаем «МР» (метод расчета) и в третьей группе параметров получаем



1 пик

2 пик

3 пик

ВРЕМЯ

202,4

255,4

370,8

РЕЗУЛЬТАТ

0,073441

0,19591

0,19433

ВЫСОТА

186495

105913

94659

ПЛОЩАДЬ

4745720

12657660

2305488

3. Определение неизвестной концентрации.

В строку «ПАРАМЕТР» вводим 0,

«КОНЦЕНТРАЦИЯ» - 0 для каждого пика.

В строку «КОЭФФИЦИЕНТ» вводим соответствующие значения графы «РЕЗУЛЬТАТ».

После выхода хроматограммы получаем следующее:



1 пик

2 пик

3 пик

ВРЕМЯ

202,4

255,4

370,8

РЕЗУЛЬТАТ

19330

19560

19231

ВЫСОТА

186495

105913

94659

ПЛОЩАДЬ

4745720

12657660

2305488

В строке «РЕЗУЛЬТАТ» даны значения концентрации ионов хлора, нитрат-ионов и сульфат-ионов, выраженные нг/дм3.

ПРИЛОЖЕНИЕ 2

Справочное

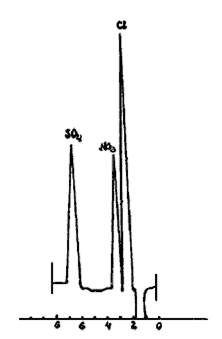

ХРОМАТОГРАММА
смеси хлоридов, нитратов и сульфатов (4,0 мг/дм3)

элюент 0,5 мМ/дм3 бифталат калия;

скорость потока - 1,0 см3/мин;

смола Дианион-2 «Ц»;

колонка 150×4 мм.

ПРИЛОЖЕНИЕ 3

Справочное

ПОРЯДОК РАБОТЫ С СИСТЕМОЙ АВТОМАТИЗАЦИИ АНАЛИЗА «САА-02» (КАТИОНЫ)

Стандартный раствор для установления градуировочной характеристики содержит 0,05 мг/дм3 лития и 0,5 мг/дм3 натрия, ионов аммония и калия.

1. Включить прибор, выйти на режим работы всех блоков, задать параметры «САА»:

РЕЖИМ

- 0





ТНЛ

- 4





ЧСЛ

- 99





ШИРИНА

- 10





ПОРОГ

- 1000





Определяют:

время выхода анализируемых пиков (идентификация во времени) с целью задания параметра «время»;

фронт и спад каждого пика с целью задания параметра «ширина»;

продолжительность анализа (число пиков) устанавливают заведомо больше, так как система может обсчитать «ложные» пики и закончить анализ до выхода анализируемых веществ.



3 пик

4 пик

5 пик

6 пик

ВРЕМЯ

272,59

370,73

450,74

487,47

РЕЗУЛЬТАТ

0

0

0

0

ВЫСОТА

20178

45341

67800

14905

ПЛОЩАДЬ

219940

494216

739020

313005

Для каждого иона определяют коэффициенты K1 и K2:

K1 = С/Н; K2 = C/S,

где С - концентрация, нг/дм3;

Н - высота пика;

S - площадь пика.

Задаем:

РЕЖИМ

- 1





ЧСЛ ПИКОВ

- 4





ШИРИНА

- 10





ПОРОГ

- 1000





и для каждого пика:



1 ПИК

2 ПИК

3 ПИК

4 ПИК

КОД

1

2

2

3

ПАРАМЕТР

0

0

0

0

ВРЕМЯ

270

360

450

480

КОНЦЕНТРАЦИЯ

20000

100000

100000

100000

КОЭФФИЦИЕНТ

0

0

0

0

2. Для расчета градуировочного коэффициента по площадям меняем в графе «ПАРАМЕТР» 0 на 1, нажимаем кнопку «МР» (метод расчета) и в третьей группе параметров получаем: 3



1 ПИК

2 ПИК

3 ПИК

4 ПИК

ВРЕМЯ

272,31

361,43

454,23

483,45

РЕЗУЛЬТАТ

0,090209

0,201753

0,135280

0,334148

ВЫСОТА

20340

45473

67817

14889

ПЛОЩАДЬ

221706

495655

739205

299268

3. Анализ неизвестной пробы.

В строку «ПАРАМЕТР» вводится 1.

В отроку «КОНЦЕНТРАЦИЯ» вводим «0» для каждого пика.

В строку «КОЭФФИЦИЕНТ» заносим соответствующие значения «РЕЗУЛЬТАТ».

После выхода хорматограммы в третьей труппе параметров получаем:



1 ПИК

2 ПИК

3 ПИК

4 ПИК

ВРЕМЯ

273,

362,34

459,15

490,12

РЕЗУЛЬТАТ

18500

95600

96300

95340

ВЫСОТА

18814

43472

65308

14195

ПЛОЩАДЬ

205079

473846

711856

285322

В строке «РЕЗУЛЬТАТ» получаем значения концентрации катионов лития, натрия, ионов аммония и калия, выраженные в нг/дм3.

ПРИЛОЖЕНИЕ 4

Справочное

ХРОМАТОГРАММА

смеси растворов солей лития (0,05 мг/дм3), натрия, аммония и калия (0,5 мг/дм3)

элюент - 2,0·10-3 моль/дм3 HNO3;

скорость потока - 1,3 см3/мин;

смола Диакат - 1 В «Ц», № 10427 (0,015 мэкв/г);

колонка 100×3 мм;

шкала чувствительности детектора и самописца - 1 мВ.

ПРИЛОЖЕНИЕ 5

Справочное

НОРМЫ ВРЕМЕНИ
Затраты рабочего времени на анализ 20 проб атмосферных осадков

Наименование операции

Расход времени, ч

Приготовление реактивов

3

Приготовление стандартных растворов

3

Пробоподготовка

4

Проведение измерений

15 - 20

Вычисление результатов измерения

4

Регенерация колонок

3

Мытье посуды

3



Всего: 35 - 40

Приготовление реактивов и некоторых стандартных растворов проводят один раз в месяц, поэтому на анализ одной пробы в среднем затрачивается 1 - 2 часа при двух работающих хроматографах.

СОДЕРЖАНИЕ

Определение анионов. 2

1. Нормы точности измерений. 2

2. Метод измерений. 2

3. Средства измерении, вспомогательные устройства, реактивы и материалы.. 2

4. Требования безопасности. 3

5. Требования к квалификации оператора. 3

6. Условия выполнения измерений. 4

7. Подготовка к выполнению измерений. 4

8. Выполнение измерений. 5

9. Вычисление результатов измерения. 5

Определение катионов. 5

1. Нормы точности измерении. 5

2. Метод измерений. 6

3. Средства измерении, вспомогательные устройства, реактивы и материалы.. 6

4. Требования безопасности. 7

5. Требования к квалификации оператора. 7

6. Условия выполнения измерений. 7

7. Подготовка к выполнению измерений. 7

8. Выполнение измерений. 8

9. Вычисление результатов измерений. 8

Приложение 1 Справочное. Порядок работы с системой автоматизации анализа «САА-002» (Анионы) 9

Приложение 2 Справочное. Хроматограмма смеси хлоридов, нитратов и сульфатов (4,0 мг/дм3) 10

Приложение 3 Справочное. Порядок работы с системой автоматизации анализа «САА-02» (Катионы) 10

Приложение 4 Справочное. Хроматограмма смеси растворов солей лития (0,05 мг/дм3), натрия, аммония и калия (0,5 мг/дм3) 12

Приложение 5 Справочное. Нормы времени. Затраты рабочего времени на анализ 20 проб атмосферных осадков. 12









© 2013 Ёшкин Кот :-)
