ОТРАСЛЕВЫЕ СТАНДАРТЫ
Детали арматуры трубопроводной и соединений трубопроводов
Отборные
устройства для контрольно-измерительных приборов
на Ру до 25 МПа (≈ 250 кгс/см2)
ОСТ 95.900-81
ОСТ 95.902-81
ОТРАСЛЕВОЙ СТАНДАРТ
|
Детали
арматуры трубопроводной ОТБОРНЫЕ
УСТРОЙСТВА Штуцера
приварные |
ОСТ 95.902-81 Введен впервые |
Приказом по Министерству от 19 августа 1981 г. № 346 срок введения установлен с 01.07.82 г.
Проверен в 1992 г.
(Измененная редакция. Изм. № 1, № 2).
Настоящий стандарт распространяется на штуцера приварные на Ру до 25 МПа (≈ 250 кгс/см2) для отбора импульса среды для первичных преобразователей контрольно-измерительных приборов, измеряющих давление, уровень раствора и другие параметры среды, и предназначенные для агрессивных и неагрессивных сред с температурой до 623 К (плюс 350 °С).
I. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
1.1. Штуцера приварные в зависимости от назначения подразделяются на два типа:
тип I - без рассверловки проходного отверстия после приварки его к технологическому оборудованию, исполнений А и Б;
тип II - с рассверловкой проходного отверстия после приварки его к технологическому оборудованию, исполнений А и Б.
1.2. Материал:
сталь марки 20 ГОСТ 1050-88;
стали марок 08X18H10T, 12X18H10T, 10X17H13M2T ГОСТ 5632-72.
(Измененная редакция. Изм. № 2).
1.3. Конструкция и основные размеры штуцеров должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 4.
1.4. Условное давление (Ру) для различных условных проходов (Dy), типов, исполнений и материалов, а также обозначение рабочих чертежей штуцеров приведены в справочном приложении.
1.5. Пример условного обозначения штуцера типа I исполнения А условного прохода 10 мм на условное давление 25 МПа из стали марки 08X18H10T:
Штуцер 1-А-10-25-08Х18Н10Т ОСТ 95.902-81
1.6. Технические требования по ОСТ 95.900-81.
ТИП I
Исполнение А

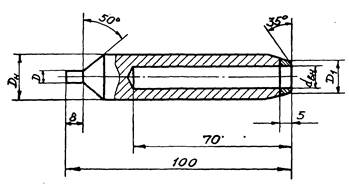

Черт. 1
мм
|
Проход условный Dу |
Dн |
D |
D1 |
dвн |
Масса, кг |
|
6 |
12 |
8 |
8 |
6 |
0,06 |
|
10 |
20 |
16 |
14 |
10 |
0,17 |
|
20 |
30 |
25 |
25 |
19 |
0,30 |
ТИП I
Исполнение Б

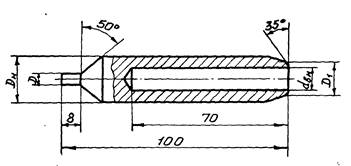

Черт. 2
Таблица 2
мм
|
Проход условный Dу |
Dн |
D |
D1 |
dвн |
Масса, кг |
|
6 |
12 |
8 |
8 |
6 |
0,06 |
|
10 |
20 |
16 |
14 |
10 |
0,17 |
|
20 |
30 |
25 |
25 |
19 |
0,30 |
ТИП II
Исполнение А

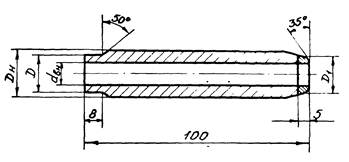

Черт. 3
Таблица 3
мм
|
Проход условный Dу |
Dн |
D |
D1 |
dвн |
Масса, кг |
|
6 |
12 |
4 |
8 |
6 |
0,07 |
|
10 |
20 |
5 |
14 |
10 |
0,18 |
|
20 |
30 |
14 |
25 |
19 |
0,33 |
ТИП II
Исполнение Б

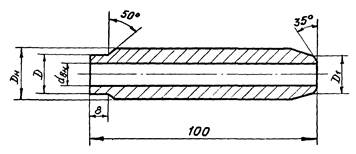

Черт. 4
мм
|
Проход условный Dу |
Dн |
D |
D1 |
dвн |
Масса, кг |
|
6 |
12 |
4 |
8 |
6 |
0,07 |
|
10 |
20 |
5 |
14 |
10 |
0,18 |
|
20 |
30 |
14 |
25 |
19 |
0,33 |
Приложение
Справочное
|
Тип |
Исполнение |
Проход условный Dy, мм |
Давление условное Ру, МПа (кгс/см2) |
Материал |
Вид заготовки |
Обозначение рабочего чертежа |
Код ОКП |
|
I |
А |
6 |
10 (100) |
Сталь 20 |
прокат |
Л.90.158.001 |
69 8134 0001 |
|
Сталь 08X18H10T |
-01 |
69 8134 0002 |
|||||
|
Сталь 12Х18Н10Т |
-02 |
69 8134 0003 |
|||||
|
Сталь 10Х17Н13М2Т |
-03 |
69 8134 0004 |
|||||
|
10 |
Сталь 20 |
Л.90.158.002 |
69 8134 0005 |
||||
|
25 (250) |
поковка |
-01 |
69 8134 0006 |
||||
|
10 (100) |
Сталь 08X18H10T |
прокат |
-02 |
69 8134 0007 |
|||
|
25 (250) |
поковка |
-03 |
69 8134 0008 |
||||
|
10 (100) |
Сталь 12X18H10T |
прокат |
-04 |
69 8134 0009 |
|||
|
25 (250) |
поковка |
-05 |
69 8134 0010 |
||||
|
10 (100) |
Сталь 10X17H13M2T |
прокат |
-06 |
69 8134 0011 |
|||
|
25 (250) |
поковка |
-07 |
69 8134 0012 |
||||
|
20 |
10 (100) |
Сталь |
прокат |
Л.90.158.003 |
69 8134 0013 |
||
|
25 (250) |
поковка |
-01 |
69 8134 0014 |
||||
|
10 (100) |
Сталь 08X18H10T |
прокат |
-02 |
69 8134 0015 |
|||
|
25 (250) |
поковка |
-03 |
69 8134 0016 |
||||
|
10 (100) |
Сталь 12Х18Н10Т |
прокат |
-04 |
69 8134 0017 |
|||
|
25 (250) |
поковка |
-05 |
69 8134 0018 |
||||
|
10 (100) |
Сталь 10Х17H13M2T |
прокат |
-06 |
69 8134 0019 |
|||
|
25 (250) |
поковка |
-07 |
69 8134 0020 |
||||
|
Б |
6 |
10 (100) |
Сталь 20 |
прокат |
Л.90.158.010 |
69 8134 0021 |
|
|
10 |
Л.90.158.020 |
69 8134 0022 |
|||||
|
25 (250) |
поковка |
-01 |
69 8134 0023 |
||||
|
20 |
10 (100) |
прокат |
Л.90.158.030 |
69 8134 0024 |
|||
|
25 (250) |
поковка |
-01 |
69 8134 0025 |
||||
|
II |
А |
6 |
10 (100) |
прокат |
Л.90.158.004 |
69 8134 0026 |
|
|
Сталь 08X18H10T |
-01 |
69 8134 0027 |
|||||
|
Сталь 12X18H10T |
-02 |
69 8134 0028 |
|||||
|
Сталь 10X17H13M2T |
-03 |
69 8134 0029 |
|||||
|
10 |
10 (100) |
Сталь 20 |
прокат |
Л.90.158.005 |
69 8134 0030 |
||
|
25 (250) |
поковка |
-01 |
69 8134 0031 |
||||
|
10 (100) |
Сталь 08X18H10T |
прокат |
-02 |
69 8134 0032 |
|||
|
25 (250) |
поковка |
-03 |
69 8134 0033 |
||||
|
10 (100) |
Сталь 12X18H10T |
прокат |
-04 |
69 8134 0034 |
|||
|
25 (250) |
поковка |
-05 |
69 8134 0035 |
||||
|
10 (100) |
Сталь 10X17H13M2T |
прокат |
-06 |
69 8134 0036 |
|||
|
25 (250) |
поковка |
-07 |
69 8134 0037 |
||||
|
20 |
10 (100) |
Сталь 20 |
прокат |
Л.90.158.006 |
69 8134 0316 |
||
|
25 (250) |
поковка |
-01 |
69 8134 0317 |
||||
|
10 (100) |
Сталь 08X18H10T |
прокат |
-02 |
69 8134 0318 |
|||
|
25 (250) |
поковка |
-03 |
69 8134 0319 |
||||
|
10 (100) |
Сталь 12X18H10T |
прокат |
-04 |
69 8134 0320 |
|||
|
25 (250) |
поковка |
-05 |
69 8134 0321 |
||||
|
10 (100) |
Сталь 10X17H13M2T |
прокат |
-06 |
69 8134 0322 |
|||
|
25 (250) |
поковка |
-07 |
69 8134 0323 |
||||
|
Б |
6 |
10 (100) |
Сталь 20 |
прокат |
Л.90.158.040 |
69 8134 0038 |
|
|
10 |
Л.90.158.050 |
69 8134 0039 |
|||||
|
25 (250) |
поковка |
-01 |
69 8134 0040 |
||||
|
20 |
10 (100) |
прокат |
Л.90.158.060 |
69 8134 0041 |
|||
|
25 (250) |
поковка |
-01 |
69 8134 0042 |
(Измененная редакция. Изм. № 1).
