Анализаторы MSI 150 Compact. Методика поверки.

МИ 2501-98

Санкт-Петербург

1998

Информационные данные

1 Разработана ГП «ВНИИМ им. Д.И. Менделеева»

Исполнители Конопелько Л.А. д.т.н. рук. лаборатории, Кустиков Ю.А. ст.н.с., Мурашкин А.Ю. м.н.с.

2 Утверждена ГП «ВНИИМ им. Д.И. Менделеева» 15.09.98 г.

3 Зарегистрирована ВНИИМС 30.09.98 г.

4 Разработана впервые

СОДЕРЖАНИЕ

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений.

Анализаторы MSI 150 Compact. Методика поверки.

МИ 2501-98

Введена в действие с 01.10.98 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая рекомендация распространяется на анализаторы MSI 150 Compact фирмы DRAGERWERK AG (Германия), соответствующие требованиям ГОСТ Р 50759 и предназначенные для измерений объемной доли кислорода (O2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2) и сернистого ангидрида (SO2), температуры окружающего воздуха, температуры, избыточного давления и скорости газового потока в промышленных выбросах, и устанавливает методику их первичной поверки (при ввозе в Россию и выпуске после ремонта) и периодической поверки в процессе эксплуатации.

2. НОРМАТИВНЫЕ ССЫЛКИ

В рекомендации имеются ссылки на следующие нормативные документы:

1. ГОСТ Р 50759-75 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».

2. ПР 50.2.006-98 «ГСИ. Порядок проведения поверки средств измерений».

3. ГОСТ 9293-74 «Азот газообразный и жидкий».

4. ГОСТ 9245-79 «Потенциометры постоянного тока измерительные. Общие технические требования».

5. ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний».

6. ГОСТ 13045-81 «Ротаметры. Общие технические требования».

7. ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны».

8. ГОСТ 8.338-78 «ГСИ. Термопреобразователи технических термоэлектрических термометров. Методы и средства поверки».

9. МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».

3. ОПЕРАЦИИ ПОВЕРКИ

3.1. При проведении поверки выполняют операции, указанные в таблице 1.

3.2. Объем операций поверки, выполняемых по пп. 8.3, 8.4 может быть сокращен в зависимости от модификации (перечня измерительных каналов) поверяемых анализаторов.

Таблица 1

Наименование операции

Номер пункта рекомендации

Обязательность проведения операции при ввозе в Россию, выпуске после ремонта и эксплуатации

Внешний осмотр

8.1

да

Опробование

8.2

да

Определение основной приведенной (относительной) погрешности и вариации по каналам измерений объемной доли кислорода (O2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2) и сернистого ангидрида (SO2)

8.3

да

Определение основной абсолютной погрешности по каналам измерений температуры окружающего воздуха температуры, избыточного давления и скорости газового потока

8.4

да

4. СРЕДСТВА ПОВЕРКИ

4.1. При проведении поверки применяют эталонные и вспомогательные средства указанные в таблице 2

Таблица 2

Номер пункта рекомендации

Наименование эталонного или вспомогательного средства поверки номер документа основные метрологические (MX) и (или) технические характеристики

8.2.2, 8.3

Азот газообразный особой чистоты по ГОСТ 9293

8.3

Поверочные газовые смеси (ПГС): O2/N2, CO/N2, NO/N2, NO2/N2, SO2/N2 по ТУ 6-16-2956-92 MX приведены в приложении А

8.4.1

Эталонные ртутные термометры 2 и 3-го разрядов с диапазоном измерений температур (0 - 300) °С

8.4.1

Эталонные платинородий-платиновые термоэлектрические термометры 2 и 3-го разрядов с диапазоном температур (300 - 1200) °С

8.4.1

Эталонные платинородиевые термоэлектрические термометры 2-го разряда типа ПР 30/6 с диапазоном температур (600 - 1800) °С

8.4.1

Измерительная установка включающая двухрядный или однорядный потенциометр постоянного тока класса точности не ниже 0,01 по ГОСТ 9245 с верхним пределом измерений не ниже 100 мВ и ценой ступени младшей измерительной декады не более 106 В с бестермоточным переключателем типа ПБ-28 В

8.4.2

Мановакуумметр грузопоршневой МВП-2,5. Пределы измерений избыточного давления (0 - 0,25) МПа, вакуумметрического давления (0 - 0,1) МПа, предел допускаемой основной погрешности: ±5 Па при давлении (избыточном или вакуумметрическом) (0 - 0,01) МПа, ±0,05 % от измеряемого значения при давлении свыше 0,01 МПа

8.4.3

Эталонная аэродинамическая установка АДС-100/100. Диапазон воспроизводимых скоростей - (0,1 - 20) м/с. Среднее квадратическое отклонение (0,2 - 0,3) %. Неисключенная систематическая погрешность: (0,2 - 0,3) %

6

Барометр-анероид М-67 по ТУ 2504-1797-75. Цена деления 1 мм. рт. ст.

6

Психрометр аспирационный М-34-М по ГРПИ 405132001 ТУ. Диапазон измерений относительной влажности (10 - 100) %

6

Термометр лабораторный ТЛ4 по ГОСТ 28498 Диапазон измерений температур (0 - 50) °С Цена деления 0,1 °С

8.2.2, 8.3

Секундомер механический по ТУ 25-18190021-90

8.2.2, 8.3

Ротаметр РМ-4,0 ГУЗ по ГОСТ 13045

8.2.2, 8.3

Вентиль тонкой регулировки любого типа

8.2.2, 8.3

Трубка поливинилхлоридная (ПВХ) 6×1,5 мм по ТУ 64-2-286-79

4.2. Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

4.3. Все средства поверки должны иметь действующие свидетельства о поверке ПГС - паспорта.

5. TPЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки соблюдают следующие требования безопасности:

5.1. Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

5.2. Концентрации оксида углерода, оксида азота, диоксида азота, сернистого ангидрида в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005. Их предельно допускаемые значения и классы опасности представлены в таблице 3.

Таблица 3

Компонент

Предельно-допустимая концентрация в воздухе рабочей зоны, мг/м3

Класс опасности

Оксид углерода

20

4

Оксид азота

5

3

Диоксид азота

2

3

Сернистый ангидрид

10

3

5.3. При работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденные Госгортехнадзором.

6. УСЛОВИЯ ПОВЕРКИ

При проведении поверки соблюдают следующие условия:

- температура окружающей среды (20 ± 5) °С,

- относительная влажность окружающей среды от 30 до 80 %,

- атмосферное давление от 90,8 до 104,8 кПа.

7. ПОДГОТОВКА К ПОВЕРКЕ

7.1. Перед проведением поверки выполняют следующие подготовительные работы:

1) проверяют комплектность анализаторов в соответствии с требованиями технического описания (далее - ТО) анализаторов MSI 150 Compact,

2) проверяют наличие паспортов и сроки годности ПГС,

3) баллоны с ПГС выдерживают в помещении, в котором проводят поверку в течение 24 ч, анализаторы в течение 2 ч,

4) подготавливают анализаторы к работе в соответствии с требованиями инструкции по эксплуатации анализаторов MSI 150 Compact,

5) подготавливают к работе эталонные и вспомогательные средства поверки в соответствии с требованиями их эксплуатационной документации.

8. ПРОВЕДЕНИЕ ПОВЕРКИ

8.1. Внешний осмотр

При внешнем осмотре устанавливают соответствие анализаторов следующим требованиям:

- отсутствие внешних повреждений, влияющих на работоспособность;

- исправность органов управления;

- маркировка, соответствующая требованиям ТО;

- четкость надписей на лицевой панели.

Анализаторы считают выдержавшими внешний осмотр, если они соответствуют перечисленным выше требованиям.

8.2. Опробование

При опробовании проверяют работоспособность анализаторов и осуществляют установку нулевых показаний по каналам измерений объемной доли O2, СО, NO, NO2, SO2.

8.2.1. Проверку работоспособности анализаторов (функционирования внутреннего насоса, измерительных сенсоров, дисплея и его подсветки, величины заряда аккумуляторной батареи) проводят в процессе автотестирования анализаторов при включении их в сеть.

8.2.2. Установку нулевых показаний анализаторов по каналам измерений объемной доли O2, СО, NO, NO2, SO2 осуществляют автоматически при включении их в сеть и подаче на анализаторы азота особой чистоты.

Для подачи на анализаторы азота особой чистоты или ПГС из баллонов под давлением собирают газовую схему в соответствии с рис. 1. Сборку ведут гибкой поливинилхлоридной трубкой ПВХ. Металлокерамический фильтр на пробоотборный зонд не устанавливают.

Расход газа устанавливают равным (1,0 ± 0,1) л/мин с помощью вентиля точной регулировки и контролируют по ротаметру.

Считывание показаний анализаторов осуществляют через 3 мин после начала подачи газа.

Результаты установки считают удовлетворительными при следующих показаниях анализаторов: от 0 до 0,5 % - по каналу измерений объемной доли O2 и от 0 до 2,0 млн-1 - по каналам измерений объемной доли СО, NO, NO2, SO2.

Результаты опробования считают положительными, если анализаторы соответствуют требованиям пп. 8.2.1 и 8.2.2.

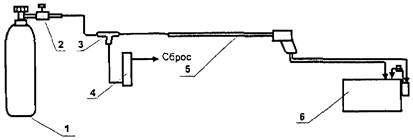

Рис. 1. Схема подачи газовых смесей на анализаторы MSI 150 Compact.

1 - баллон с азотом особой чистоты или ПГС; 2 - вентиль тонкой регулировки; 3 - трубка
соединительная (тройник); 4 - ротаметр; 5 - пробоотборный зонд; 6 - анализатор
MSI 150 Compact с устройствами пробоподготовки

8.3. Определение основной приведенной (относительной) погрешности и вариации по каналам измерений объемной доли кислорода (O2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2) и сернистого ангидрида (SO2).

8.3.1. Определение основной приведенной (относительной) погрешности проводят последовательно по каждому каналу измерений в каждом диапазоне измерений при поочередной подаче на анализаторы ПГС в последовательности: №№ 1 - 2 - 3 - 2 - 1 - 3 и снятии показаний анализаторов. Номинальные значения содержания O2, СО, NO, NO2 и SO2 в ПГС приведены в таблицах А1 - А5 приложения А.

По результатам каждого измерения определяют погрешность анализаторов.

Основную приведенную погрешность (γ0, %) в диапазонах:

от 0 до 5 % - по каналу измерений объемной доли O2;

от 0 до 400 млн-1 - по каналам измерений объемной доли СО и SO2;

от 0 до 200 млн-1 - по каналам измерений объемной доли NO и NO2

вычисляют по формуле

(1)

где

Сизм - результат измерений объемной доли определяемого компонента, % (млн-1);

Сд - значение объемной доли определяемого компонента, указанное в паспорте на ПГС, % (млн-1);

Ск - верхний предел диапазона измерений, % (млн-1).

Основную относительную погрешность (δ0, %) в диапазонах:

от 5 до 21 % - % по каналу измерений объемной доли O2;

от 400 до 4000 млн-1, от 2000 до 9999 млн-1 и от 1 до 2 % - по каналу измерений объемной доли СО:

от 200 до 4000 млн-1 - по каналу измерений объемной доли NO;

от 400 до 4000 млн-1 - по каналу измерений объемной доли SO2

вычисляют по формуле

(2)

Вычисленные значения основной приведенной (относительной) погрешности не должны превышать:

±5 % по каналу измерений объемной доли O2;

±10 % по каналу измерений объемной доли СО;

±15 % по каналам измерений объемной доли NO, NO2 и SO2.

8.3.2. Определение вариации показаний анализаторов проводят одновременно с определением основной погрешности.

Значение вариации показаний определяют как разность между показаниями анализатора, полученными в точке проверки 2 (соответствующей ПГС № 2) при подходе к точке проверки со стороны больших и меньших значений.

Значение вариации показаний (V, %) в диапазонах измерений, для которых нормируют основную приведенную погрешность, вычисляют по формуле

(3)

где

,  - результаты измерений объемной доли определяемого компонента в точке проверки 2 при подходе к точке проверки со стороны больших и меньших значений, % (млн-1)

Значение вариации показаний (V, %) в диапазонах измерений, для которых нормируют основную относительную погрешность, вычисляют по формуле

(4)

где

 - среднее значение результатов измерений объемной доли определяемого компонента в точке проверки, % (млн-1)

Полученные значения вариации показаний по всем каналам измерений не должны превышать половины предела допускаемой основной погрешности.

8.4. Определение основной абсолютной погрешности по каналам измерений температуры окружающего воздуха, температуры, избыточного давления и скорости газового потока.

8.4.1. Определение основной абсолютной погрешности по каналам измерений температуры окружающего воздуха и температуры газового потока проводят в соответствии с требованиями ГОСТ 8.338.

8.4.2. Определение основной абсолютной погрешности по каналу измерений избыточного давления газового потока проводят в соответствии с требованиями МИ 1997.

8.4.3. Определение основной абсолютной погрешности измерений по каналу скорости газового потока проводят с помощью эталонной аэродинамической установки АДС-100/100.

Измерительный зонд (трубку Пито) поверяемого анализатора устанавливают в рабочем участке аэродинамической установки АДС-100/100. В соответствии с «Техническим описанием и инструкцией по эксплуатации установки АДС-100/100» последовательно создают воздушный поток со скоростями 4, 10, 15 м/с. После выхода установки на заданный режим снимают три показания анализатора.

Основную абсолютную погрешность в каждой проверяемой точке вычисляют по формуле

(5)

где

 - среднее значение показаний анализатора м/с,

 - действительное значение скорости газового потока, м/с.

Значения основной абсолютной погрешности измерений не должны превышать:

±2 °С по каналу измерений температуры окружающего воздуха в диапазоне от 0 до 100 °С,

±3 °С по каналу измерений температуры газового потока в диапазоне от 0 до 1200 °С

±0,5 мбар (гПа) по каналу измерений избыточного давления газового потока в диапазоне от минус 10 до плюс 75 мбар (гПа)

±0,5 м/с по каналу измерений скорости газового потока в диапазоне от 4 до 15 м/с.

9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

9.1. При проведении поверки составляют протокол результатов поверки, форма которого приведена в приложении Б.

9.2. Анализаторы признают годными к эксплуатации по измерительным каналам, удовлетворяющим требованиям настоящей рекомендации.

9.3. Положительные результаты поверки оформляют свидетельством установленной формы согласно ПР 50.2.006.

9.4. При отрицательных результатах поверки по каким-либо измерительным каналам, эксплуатацию анализаторов по данным каналам запрещают, свидетельство аннулируют и выдают извещение с указанием причин непригодности установленной формы согласно ПР 50.2.006.

ПРИЛОЖЕНИЕ А

Перечень ПГС, используемых при определении основной погрешности и вариации по каналам измерений объемной доли O2, СО, NO, NO2 и SO2

Таблица А.1

ПГС O2/N2

Диапазон измерений объемной доли O2, %

Номинальное значение объемной доли O2 в ПГС, пределы допускаемого абсолютного отклонения, %

Предел допускаемой абсолютной погрешности

Номер ГСО по реестру

ПГС № 1

ПГС № 2

ПГС № 3

0 - 5

Азот*

2,5 ± 0,25

4,5 ± 0,25

0,05

3722-87

5 - 21

4,5 ± 0,25





0,05

3722-87

10,5 ± 1,0

19,0 ± 1,0

0,1

3726-87

Таблица А.2

ПГС CO/N2

Диапазон измерений объемной доли СО млн-1

Номинальное значение объемной доли СО в ПГС, пределы допускаемого абсолютного отклонения, млн-1

Предел допускаемой абсолютной погрешности

Номер ГСО по реестру

ПГС № 1

ПГС № 2

ПГС № 3

0 - 400

Азот*

190 ± 10



4

3806-87







360 ± 25

10

3808-87

400 - 4000

360 ± 25





10

3808-87





1900 ± 100



40

3811-67







3600 ± 250

100

3814-87

2000 - 9999

1900 ± 100





40

3811-87





5000 ± 500



80

3816-87







9000 ± 1000

160

3819-87

(1 - 2) %

(0,9 ± 0,1) %





0,008

3816-87





(1,5 ± 0,1) %

(1,8 ± 0,1) %

0,016

3819-87

Таблица А.3

ПГС NO/N2

Диапазон измерений объемной доли NO млн-1

Номинальное значение объемной доли NO в ПГС пределы допускаемого абсолютного отклонения, млн-1

Предел допускаемой абсолютной погрешности

Номер ГСО по реестру

ПГС № 1

ПГС № 2

ПГС № 3

0 - 200

Азот*

100 ± 15

180 ± 15

10

4012-87

200 - 4000

180 ± 15





10

4012-87





2000 ± 400

3800 ± 400

200

4022-87

Таблица А.4

ПГС NO2/N2

Диапазон измерений объемной доли NO2, млн-1

Номинальное значение объемной доли NO2 в ПГС пределы допускаемого абсолютного отклонения, млн-1

Предел допускаемой абсолютной погрешности

Номер ГСО по реестру

ПГС № 1

ПГС № 2

ПГС № 3

0 - 200

Азот*

100 ± 20

180 ± 20

10

4028-87

Таблица А.5

ПГС SO2/N2

Диапазон измерений объемной доли SO2, млн-1

Номинальное значение объемной доли SO2 в ПГС, пределы допускаемого абсолютного отклонения, млн-1

Предел допускаемой абсолютной погрешности

Номер ГСО по реестру

ПГС № 1

ПГС № 2

ПГС № 3

0 - 400

Азот*

180 ± 22



11

6137-91







360 ± 22

11

6138-91

400 - 4000

360 ± 22





11

6138-91





2100 ± 110



90

4040-87







3600 ± 200

110

5893-91

Примечание: * - азот особой чистоты по ГОСТ 9293.

ПРИЛОЖЕНИЕ Б

Форма протокола поверки анализаторов MSI 150 Compact

ПРОТОКОЛ ПОВЕРКИ

Наименование анализатора ___________________________________________________

Производитель ______________________________________________________________

Зав. № _____________________________________________________________________

Дата выпуска _______________________________________________________________

Дата поверки _______________________________________________________________

Условия поверки температура окружающего воздуха ___________________________ °C

относительная влажность окружающего воздуха _______________ %

атмосферное давление ____________________________________ кПа

РЕЗУЛЬТАТЫ ПОВЕРКИ

1. Результаты внешнего осмотра _______________________________________________

___________________________________________________________________________

2. Результаты опробования ___________________________________________________

___________________________________________________________________________

___________________________________________________________________________

3. Результаты определения основной погрешности и вариации показаний

Канал измерений

Диапазон измерений

Пределы допускаемой основной погрешности, %

Максимальное значение основной погрешности

Значение вариации показаний

приведенной

относительной

Объемная доля О2, %

0 - 5

±5

-





5 - 21

-

±5

Объемная доля СО, млн-1

0 - 400

±10

-





400 - 4000

-

±10

2000 - 9999

-

±10

1 - 2 %

-

±10

Объемная доля NО, млн-1

0 - 200

±15

-





200 - 4000

-

±15

Объемная доля NO2, млн-1

0 - 200

±15

-





Объемная доля SO2, млн-1

0 - 400

±15

-





400 - 4000

-

±15

Температура окружающего воздуха, °С

0 - 100

±2 °С



-

Температура газового потока, °С

0 - 1200

±3 °C





Избыточное давление газового потока, мбар

-10 - +75

±0,5 мбар



-

Скорость газового потока,  м/с

4 - 15

±0,5 м/с



-

4. Заключение

___________________________________________________________________________

___________________________________________________________________________

Поверитель _________________________________________________________________







© 2013 Ёшкин Кот :-)
