МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА
ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ГАЗОАНАЛИЗАТОР УГ-2
(воздухозаборное устройство)

МЕТОДИКА ПОВЕРКИ

№ МИ 1852-88

1988

Вводная часть

Настоящая методика поверки распространяется на воздухозаборное устройство газоанализатора универсального типа УГ-2 ТУ 6-09-630-85 (далее по тексту - воздухозаборное устройство) и устанавливает методику его первичной и периодической поверок.

Периодичность поверки - 1 раз в год.

СОДЕРЖАНИЕ

1. Операция поверки

1.1. При проведении поверки должны быть выполнены операции, указанные в табл. 1.

Таблица 1

1.2. При получении отрицательных результатов при проведении той или иной операции поверка прекращается. Воздухозаборное устройство представляется на повторную поверку после устранения выявленных недостатков.

2. Средства поверки

2.1. При проведении поверки должны быть применены средства указанные в табл. 2.

Таблица 2

2.2. Все средства измерения, указанные в табл. 2, должны иметь действующие свидетельства о поверке.

2.3. Допускается применение аналогичных средств поверки, имеющих характеристики не хуже указанных.

3. Требования безопасности

3.1. При проведении поверки должны быть соблюдены следующие требования безопасности:

При розливе масла из газометра необходимо собрать его в отдельную тару. Место розлива промыть керосином и протереть сухой тканью.

При загорании масла должны применяться все средства пожаротушения кроме воды.

По окончании работы и перед принятием пищи необходимо тщательно вымыть руки водой с мылом.

4. Условия поверки

4.1. При проведении поверки должны быть соблюдены следующие условия:

- температура окружающего воздуха (20 ± 2) °С;

- относительная влажность не более 90 %;

- атмосферное давление от 90 до 104 кПА (680 до 780 мм рт. ст.).

5. Подготовка к поверке

5.1. Перед проведением поверки воздухозаборные устройства выдерживают не менее одного часа при температуре помещения для выравнивания их температуры с температурой окружающего воздуха.

6. Проведение поверки

6.1. Внешний осмотр

При внешнем осмотре воздухозаборного устройства должно быть установлено соответствие следующим требованиям:

6.1.1. Поверхность корпуса прибора не должна иметь очагов коррозии, повреждений, загрязнений.

6.1.2. Покрытие штока должно быть сплошным, без отслоений и царапин.

6.1.3. На гранях штока доданы быть обозначены объемы дозируемого воздуха; номер штока должен соответствовать номеру прибора, указанному на фирменной табличке.

6.2. Опробование

В опробование входит проварка герметичности и вакуумметрического давления.

6.2.1. Для проверки герметичности воздухозаборного устройства УГ-2 сжимают сильфон штоком до верхнего отверстия на объеме 400 см³ и фиксируют эго положение фиксатором.

Резиновую трубку перегибают или герметично зажимают зажимом. Отводят фиксатор и после первоначального рывка штока отпускают. Если в течение (10 ± 2) мин не наблюдается заметного перемещения штока, воздухозаборное устройство УГ-2 считают герметичным.

Для определения величины вакуумметрического давления, создаваемого воздухозаборным устройством, к нему присоединяют вакуумметр, открывают зажим и проводят измерение.

Воздухозаборное устройство считают выдержавшим испытания, если возникающее в сильфоне вакуумметрическое давление, измеренное вакуумметром, равно (31,4 ± 2,9) КПа (0,32 ± 0,03) кгс/см².

6.3. Определение метрологических характеристик

6.3.1. Определение основной относительной погрешности объемов воздуха, отбираемых воздухозаборным устройством (100, 200, 300, 400 см³).

Сильфон сжимают штоком до верхнего отверстия на поверяемом объеме и фиксируют это положение фиксатором.

Отводную резиновую трубку соединяют с газометром тарировочным через диафрагму.

После установки газометра на нуль фиксатор штока воздухозаборного устройства УГ-2 - отводят и после рывка штока отпускают.

По окончании движения стрелки газометра записывают его показания. Измерение выполняют трижды для каждого объема.

Основную относительную погрешность отбираемых объемов рассчитывают по формуле

где δ - величина основной относительной погрешности, %;

V_г - показания газометра тарировочного, см³;

V - объем воздуха, указанный на штоке, см³.

Воздухозаборное устройство УТ-2 считают выдержавшим испытания, если относительная погрешность не превышает ±5 % для каждого измерения.

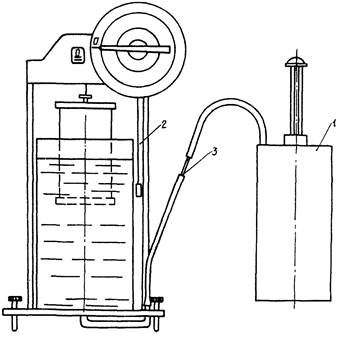

Установка для определения основной погрешности универсального газоанализатора

1 - Универсальный газоанализатор УГ-2; 2 - Газометр тарировочный типа ГТ-1
3 - Диафрагма

7. Оформление результатов поверки

7.1. При поверке воздухозаборного устройства ведется протокол (приложение 1).

7.2. На воздухозаборное устройство, прошедшее поверку с положительными результатами, ставится клеймо (на пломбе, расположенной в левом верхнем углу платы); делается отметка в паспорте о результатах и дате поверки.

7.3. Воздухозаборное устройство, не прошедшее поверку, к дальнейшей эксплуатации не допускается.

Приложение
