ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ
ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ
(ФГУП ВНИИМС)

ФЕДЕРАЛЬНОГО АГЕНТСТВА ПО ТЕХНИЧЕСКОМУ
РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

РЕКОМЕНДАЦИЯ

Государственная система
обеспечения единства измерений.

Пневмоанемометры типа ПО-30.

Методика поверки

МИ 2877-2004

Нижний Новгород
2007

ПРЕДИСЛОВИЕ

1. РАЗРАБОТАНА

Государственным учреждением «Главная геофизическая обсерватория им. А.И. Воейкова» (ГУ «ГГО им. А.И. Воейкова»)





2 ИСПОЛНИТЕЛИ:

Окоренков В.Ю., зав. отделом метрологии, главный специалист-метролог, к.т.н.; Куров Б.В., с.н.с.





3. УТВЕРЖДЕНА

ФГУП ВНИИМС 07 июня 2004 г.





4. ЗАРЕГИСТРИРОВАНА

ФГУП ВНИИМС 21 июня 2004 г.





5. ВЗАМЕН

МУ «Пневмоанемометр ПО-30 для поверки психрометров аспирационных. Методы и средства поверки»

СОДЕРЖАНИЕ

1. Операции поверки. 2

2. Средства поверки. 2

3. Условия поверки и требования к квалификации поверителей. 3

4. Подготовка к поверке. 3

5. Проведение поверки и обработка результатов измерений. 3

6. Оформление результатов поверки. 5

Приложение А. Аппаратура и ее размещение при поверке и градуировке пневмоанемометра с применением газового счетчика. 6

Приложение Б. Аппаратура и ее размещение при поверке и градуировке пневмоанемометра с применением термоанемометра. 6

приложение В. Пример заполнения протокола поверки. 7

Приложение Г. График зависимости числа делений пневмоанемометра от скорости воздушного потока. 8

Приложение Д. Градуировочная таблица. 8

Библиография. 8



РЕКОМЕНДАЦИЯ

Государственная система обеспечения
единства измерений.
Пневмоанемометры типа ПО-30.

Методика поверки

МИ 2877-2004

Настоящая рекомендация распространяется на пневмоанемометры типа ПО-30 (далее - пневмоанемометр) и устанавливает методику их первичной и периодической поверок.

Основные нормативно-технические характеристики пневмоанемометра:

- пределы измерений, м/с - 1,7 ... 2,8*;

- предел допускаемой абсолютной погрешности, м/ - 0,1.

Межповерочный интервал: не более одного года.

_______________

* Допускается проводить градуировку до 3,5 м/с.

1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операций

Номер пункта настоящей рекомендации

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

5.1

+

+

Опробование

5.2

+

-

Определение зависимости числа делений микроанемометра от скорости потока (градуировка пневмоанемометра)

5.3

+

+

Проверка соответствия основной абсолютной погрешности пределу допускаемой погрешности

5.4

+

+

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки применяют следующие средства поверки:

- лупа по ГОСТ 25706;

- счетчик газа РГ40-1 класса точности 2,5*;

- аспирационный психрометр МВ-4М (без аспиратора);

- компрессор типа «Вихрь-6М» по ГОСТ 10280;

- секундомер типа С1-2а;

- лабораторный автотрансформатор ЛАТР-1.

_______________

* Взамен счетчика газа в качестве средства измерений скорости воздушного потока допускается применять (приложение Б) термоанемометр «ВЭТ 150-1-86 (Хд1.456.148 ТО) - рабочий эталон единицы скорости воздушного потока (термоанемометрический измеритель) с диапазоном измерений скорости воздушного потока от 0,2 да 3,5 м/с и средним квадратическим отклонением результатов измерений, не превышающим (0,003 + 0,005V) м/с».

2.2. Допускается применять другие средства поверки с метрологическими характеристиками, не уступающими указанным в п. 2.1.

3. УСЛОВИЯ ПОВЕРКИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

3.1. При проведении поверки соблюдают следующие условия:

3.1.1. Температура воздуха в помещении: 20 ± 5 °С при скорости изменения ее не более 0,5 °С/час.

3.1.2. Изменение атмосферного давления Рб: не более 0,5 мбар/час (50 Па/час).

3.1.3. Поверяемый пневмоанемометр не располагают вблизи отопительных устройств, не допускают попадания на него прямых солнечных лучей. В помещении не допускают наличия сквозняков. Приточно-вытяжную вентиляцию при проведении поверки отключают.

3.1.4. Стол под поверяемым пневмоанемометром имеет основание, исключающее влияние тряски и вибрации на показания пневмоанемометра.

3.2. К проведению поверки допускают лиц, прошедшие специальную подготовку по поверке метеорологических приборов, аттестованных в качестве поверителя, изучивших эксплуатационную документацию на средства поверки и поверяемые приборы и настоящую рекомендацию и прошедших инструктаж по технике безопасности.

4. ПОДГОТОВКА К ПОВЕРКЕ

4.1. Перед проведением поверки выполняют следующие подготовительные работы:

4.1.1. Убеждаются в чистоте стеклянной трубки микроанемометра и сосуда. Для этого наполняют сосуд спиртом примерно до нулевого деления. Втягивая воздух через резиновую трубку, присоединенную для этой цели к стеклянной трубке, поднимают несколько раз спирт до предельно возможной высоты. В случае загрязнения спирт удаляют и, пользуясь чистым спиртом, промывают сосуд и трубку до полной их чистоты.

4.1.2. Продувают микронасадки с помощью насоса, при этом воздух из канала трубки откачивают через ниппель микронасадки.

4.1.3. Собирают схему по приложению А или Б, следя за тем, чтобы шланги и соединения установки были герметичны.

4.1.4. Микроанемометр устанавливают в горизонтальное положение по уровням.

4.1.5. Мениск спирта в трубке микроанемометра устанавливают в пределах от 0 до 1 деления.

4.1.6. Плотность ректификованного спирта: по ГОСТ 18300.

5. ПРОВЕДЕНИЕ ПОВЕРКИ И ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

5.1. Внешний осмотр

5.1.1. При внешнем осмотре устанавливают соответствие пневмоанемометра следующим требованиям:

5.1.1. Комплектность поверяемого и используемого в поверке оборудования соответствует паспорту или формуляру.

5.1.2. На каждом пневмоанемометре укреплена фирменная планка предприятия-изготовителя с указанием типа, порядкового номера и года изготовителя.

5.1.3. Покрытие деталей и узлов не имеет шероховатостей, отслоений и других дефектов, ухудшающих качество и внешний вид приборов.

5.1.4. Пневмоанемометр не имеет механических повреждений, видимых невооруженным глазом царапин, полос и т.д. На внутренней поверхности трубки микроанемометра отсутствуют загрязнения.

5.1.5. В рабочей части микроанемометр, залитый спиртом-ректификатом, герметичен.

5.1.6. Отметки и оцифровка на трубке четкие.

5.1.7. В месте изгиба трубок микронасадок отсутствуют вмятины и трещины. Срезы трубок не имеют заусениц.

5.2. Опробование

5.2.1. Плавным поворотом ручки ЛАТРа подают на компрессор напряжение 40 ... 60 В. После того, как столбик жидкости в микроманометре переместился влево и через 20 ... 30 с остановился на месте, проверяют стабильность его положения.

5.2.2. Проверяют работу средства измерений (далее - СИ) скорости воздушного потока.

5.3. Определение зависимости числа делений пневмоанемометра от скорости потока (градуировка пневмоанемометра)

5.3.1. При определении зависимости числа делений пневмоанемометра от скорости потока выполняют условия и проводят подготовительные работы, указанные в разделах 3 и 4.

5.3.2. Определяют зависимость числа делений пневмоанемометра от скорости потока, задавая его значения (1,7; 2,0; 2,3; 2,5; 3,5*) ± 0,1 м/с (по микроманометру, соответственно - 10, 20, 25, 30 и 40 дел.) при увеличении скорости воздушного потока, одновременно снимая показания микроанемометра и соответствующего показания СИ скорости воздушного потока.

______________

* при необходимости

5.3.3. При каждом значении скорости потока проводят следующие операции:

а) при помощи ЛАТР-1 устанавливают требуемую скорость потока;

б) снимают показания газового счетчика и одновременно включают секундомер;

в) через каждые 0,05 м3 показаний счетчика определяют по секундомеру время прокачки, одновременно делая отсчет по микроманометру;

г) на каждом значении скорости проводят по три отсчета,

5.3.4. При применении в качестве СИ скорости воздушного потока термоанемометра результат измерений получают в соответствии с инструкцией по эксплуатации термоанемометра, м/с.

Примечание - Для удобства получения необходимых значений скорости потока рекомендуется при помощи поверенного пневмоанемометра, предварительно составить примерный график зависимости скорости потока от напряжения, снимаемого с ЛАТР-1 (по отсчетному лимбу ЛАТР-1) или по показанию микроманометра (п. 5.3.2).

5.3.5. Пример заполнения протокола поверки приведен в приложении В.

5.3.6. Обработку результатов градуировки проводят следующим образом:

а) при применении в качестве СИ скорости воздушного потока газового счетчика скорость потока определяют, пользуясь формулой

где V - скорость потока по газовому счетчику, м/с;

n2 - n1 - разность отсчетов по счетчику (0,05 м3 (50 литров));

t - время прокачки 0,05 м3, с;

2S - площадь поперечного сечения потока в психрометре,

например, 2S = 2,95 см2, тогда

K - поправочный коэффициент в зависимости от температуры и атмосферного давления, определенный по формуле

где Рг - примерно равно 1 мм рт. ст. (среднее падение давления на газовом счетчике);

б) при применении в качестве СИ скорости воздушного потока термоанемометра скорость определяют в соответствии с инструкцией по эксплуатации термоанемометра, м/с;

в) по средним из трех отсчетов скорости потока V по СИ скорости воздушного потока и средним из трех отсчетов по микроманометру на миллиметровой бумаге строят график зависимости числа делений микроманометра от скорости потока следующим образом:

- по горизонтальной оси откладывают скорость потока в масштабе 1 см:0,1 м/с, по вертикальной - число делений микроманометра (1 см = 1 делению микроманометра); точки при нанесении их на график могут иметь некоторый разброс, поэтому линию нужно проводить плавно, так, чтобы точки распределялись равномерно по обеим ее сторонам; разброс точек на кривой не должен превышать 0,05 м/с;

г) составляют градуировочную таблицу пневмоанемометра методом интерполяции между соседними значениями скорости и числа делений (приложения Г и Д).

5.3.7. При периодической поверке при эксплуатации пневмоанемометра выполняют операции, указанные в п.п. 5.3.1 - 5.3.6.

Найти разности Δ между средней скоростью воздушного потока и измеренной поверенным пневмоанемометром по формуле

где  - скорость по пневмоанемометру, м/с;

 - скорость по газовому счетчику или термоанемометру, м/с.

5.3.7.1. Если разность показаний D не превышает 0,1 м/с для всех, указанных в п. 5.3.2 значений скорости, то градуировочная таблица пригодна для дальнейшего применения. В случае расхождения показаний более, чем на 0,1 м/с, составляют новую таблицу согласно перечислениям в) и г) п. 5.3.6.

5.4. Проверка соответствия основной абсолютной погрешности пределу допускаемой погрешности

5.4.1. Проверку соответствия погрешности пневмоанемометра ее допускаемому пределу проводят при испытаниях на соответствие типу для значений скорости (1,7; 2,0; 2,3; 2,5; 3,5*) ± 0,1 м/с (по микроманометру, соответственно 10, 20, 25, 30 и 40 дел.), при увеличении и уменьшении скорости потока и одновременном снятии показаний пневмоанемометра и показаний СИ скорости воздушного потока в соответствии с п. 5.3.

______________

* при необходимости

5.4.2. Разность показаний на всех значениях скорости: не более 0,1 м/с.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1. При положительных результатах поверки на пневмоанемометр выдают свидетельство о поверке в соответствии с ПР 50.2.006, на оборотной стороне которого указывают градуировочную таблицу (приложение Д), или подтверждение ее пригодности для дальнейшего использования, или указывают новую градуировочную таблицу.

6.2. При отрицательных результатах поверки свидетельство о поверке аннулируют и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006,

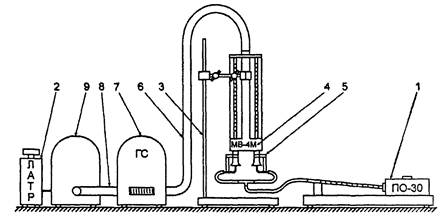

ПРИЛОЖЕНИЕ А

АППАРАТУРА И ЕЕ РАЗМЕЩЕНИЕ ПРИ ПОВЕРКЕ И ГРАДУИРОВКЕ ПНЕВМОАНЕМОМЕТРА С ПРИМЕНЕНИЕМ ГАЗОВОГО СЧЕТЧИКА

1 - микроманометр пневмоанемометра;

2 - регулятор напряжения (ЛАТР) для компрессора;

3 - штатив;

4 - измерительная часть психрометра аспирационного (аспиратор снят);

5 - микронасадки с соединительными шлангами от пневмоанемометра;

6 - шланг, соединяющий аспирационный канал психрометра
с всасывающим патрубком газового счетчика;

7 - газовый счетчик;

8 - шланг, соединяющий выход газового счетчика с компрессором;

9 - компрессор

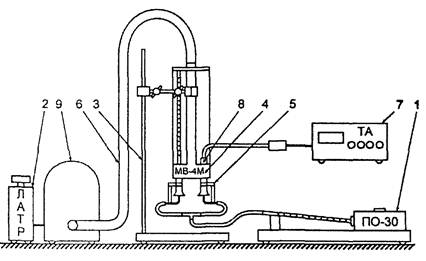

ПРИЛОЖЕНИЕ Б

АППАРАТУРА И ЕЕ РАЗМЕЩЕНИЕ ПРИ ПОВЕРКЕ И ГРАДУИРОВКЕ ПНЕВМОАНЕМОМЕТРА С ПРИМЕНЕНИЕМ ТЕРМОАНЕМОМЕТРА

1 - микроманометр пневмоанемометра;

2 - регулятор напряжения (ЛАТР) для компрессора;

3 -штатив;

4 - измерительная часть психрометра аспирационного (аспиратор снят);

5 - микронасадки с соединительными шлангами от пневмоанемометра;

6 – шланг, соединяющий аспирационный канал психрометра
с всасывающим патрубком компрессора;

7 - термоанемометр;

8 - датчик термоанемометра;

9 - компрессор

ПРИЛОЖЕНИЕ В

ПРИМЕР ЗАПОЛНЕНИЯ ПРОТОКОЛА ПОВЕРКИ

ПРОТОКОЛ ПОВЕРКИ № __________ от _____________

дата

Пневмоанемометр типа ПО-30 № _________________________ год ________________,

принадлежащий ____________________________________________________________

Атмосферное давление (мм рт. ст., кПа) _______________________________ K = 0,987.

Температура окружающего воздуха (°С) ________________________________________.

Относительная влажность окружающего воздуха (%) _____________________________.

СИ скорости воздушного потока

Пневмоанемометр типа ПО-30

tс

n1

n2

V, м/с

, м/с

n0

n1

N

97

0131910

0131960

1,82





15,0



95

970

020

1,78

1,79

0

14,5

14,8

95

025

075

1,78





15,0



79

120

170

2,14





21,0



79

180

230

2,14

2,14

0

21,0

21,2

79

240

290

2,14





21,5



69

340

390

2,45





27,0



68

400

450

2,49

2,45

0

27,0

26,8

70

455

505

2,42





26,5



60

565

615

2,82





34,0



60

625

679

2,82

2,82

0

34,0

34,0

60

680

730

2,82





34,0



61

970

020

2,77





32,0



62

025

075

2,73

2,74

0

32,5

32,3

62

080

130

2,73





32,5



70

185

235

2,42





25,5



70

240

290

2,42

2,41

0

26,0

25,8

71

350

400

2,38





26,0



83

440

490

2,04





19,0



82

500

550

2,06

2,05

0

19,0

19,3

82

555

605

2,06





20,0



97

645

695

1,74





14,0



96

705

755

1,76

1,74

0

14,5

14,3

98

760

810

1,72





14,5



Заключение ________________________________________________________________

годен, негоден, в последнем случае указывают причину негодности

Поверитель

____________________

подпись

____________________

И. О. Фамилия

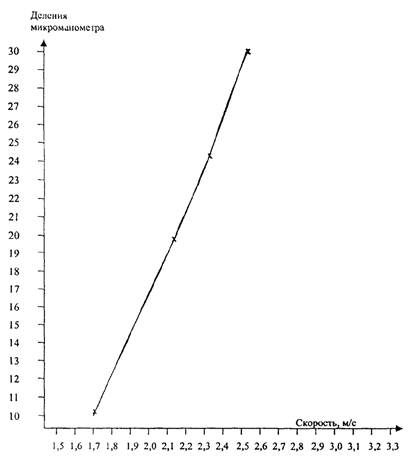

ПРИЛОЖЕНИЕ Г

ГРАФИК ЗАВИСИМОСТИ ЧИСЛА ДЕЛЕНИЙ ПНЕВМОАНЕМОМЕТРА ОТ СКОРОСТИ ВОЗДУШНОГО ПОТОКА

ПРИЛОЖЕНИЕ Д

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

Деления микроманометра

Скорость V, м/с

Деления микроманометра

Скорость V, м/с

14

1,71

23

2,22

15

1,77

24

2,27

16

1,83

25

2,33

17

1,89

26

2,38

18

1,95

27

2,43

19

2,00

28

2,48

20

2,06

39

2,53

21

2,11

30

2,58

22

2,17

31

2,63





32

2,68

Примечание - Градуировочную таблицу указывают на оборотной стороне свидетельства о поверке.

Поверитель

____________________

подпись

____________________

И. О. Фамилия

БИБЛИОГРАФИЯ

1. ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования

2. ГОСТ 10280-83 Пылесосы электрические бытовые. Общие технические условия

3. ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические условия

4. ПР 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений
