Настоящая рекомендация распространяется на анализаторы MSI 150 Compact фирмы DRAGERWERK AG (Германия), соответствующие требованиям ГОСТ Р 50759 и предназначенные для измерений объемной доли кислорода (O₂), оксида углерода (СО), оксида азота (NO), диоксида азота (NO₂) и сернистого ангидрида (SO₂), температуры окружающего воздуха, температуры, избыточного давления и скорости газового потока в промышленных выбросах, и устанавливает методику их первичной поверки (при ввозе в Россию и выпуске после ремонта) и периодической позерки в процессе эксплуатации.

2 НОРМАТИВНЫЕ ССЫЛКИ

В рекомендации имеются ссылки на следующие нормативные документы:

1. ГОСТ Р 50759-75 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».

2. ПР 50.2.006-98 «ГСИ. Порядок проведения поверки средств измерений».

3. ГОСТ 9293-74 «Азот газообразный и жидкий».

4. ГОСТ 9245-79 «Потенциометры постоянного тока измерительные. Общие технические требования».

5. ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний».

6. ГОСТ 13045-81 «Ротаметры. Общие технические требования».

7. ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны».

8. ГОСТ 8.338-78 «ГСИ. Термопреобразователи технических термоэлектрических термометров. Методы и средства поверки».

9. МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».

3 ОПЕРАЦИИ ПОВЕРКИ

3.1 При проведении поверки выполняют операции, указанные в таблице 1.

3.2 Объем операций поверки, выполняемых по пп. 8.3, 8.4, может быть сокращен в зависимости от модификации (перечня измерительных каналов) поверяемых анализаторов.

Таблица 1

Наименование операции	Номер пункта рекомендации	Обязательность проведения операции при ввозе в Россию, выпуске после ремонта и эксплуатации
Внешний осмотр	8.1	Да
Опробование	8.2	Да
Определение основной приведенной (относительной) погрешности и вариации по каналам измерений объемной доли кислорода (О₂), оксида углерода (СО) оксида азота (NО) диоксида азота (NО₂) и сернистого ангидрида (SО₂)	8.3	Да
Определение основной абсолютной погрешности по каналам измерений температуры окружающего воздуха температуры, избыточного давления и скорости газового потока	8.4	Да

4 СРЕДСТВА ПОВЕРКИ

4.1 При проведении поверки применяют эталонные и вспомогательные средства указанные в таблице 2.

Таблица 2

Номер пункта рекомендации	Наименование эталонного или вспомогательного средства поверки номер документа основные метрологические (MX) и (или) технические характеристики
8.2.2, 8.3	Азот газообразный особой чистоты по ГОСТ 9293
8.3	Поверочные газовые смеси (ПГС): O₂/N₂, CO/N₂ NO/N₂ NO₂/N₂ SO₂/N₂ по ТУ 6-16-2956-92 MX приведены в приложении A
8.4.1	Эталонные ртутные термометры 2 и 3-го разрядов с диапазоном измерении температур (0 - 300) °С
8.4.1	Эталонные платинородий-платиновые термоэлектрические термометры 2 и 3-го разрядов с диапазоном температур (300 - 1200) °С
8.4.1	Эталонные платинородиевые термоэлектрические термометры 2-го разряда типа ПР30/6 с диапазоном температур (600 - 1800) °С
8.4.1	Измерительная установка включающая двухрядный или однорядный потенциометр постоянного тока класса точности не ниже 0,01 по ГОСТ 9245 с верхним пределом измерений не ниже 100 мВ и ценой ступени младшей измерительной декады не более 10⁶ В с бестермоточным переключателем типа ПБ-28 В
8.4.2	Мановакуумметр грузопоршневой МВП-2,5. Пределы измерений избыточного давления (0 - 0,25) МПа, вакуумметрического давления (0 - 0,1) МПа предел допускаемой основной погрешности; ±5 Па при давлении (избыточном или вакуумметрическом) (0 - 0,01) МПа ±0,05 % от измеряемого значения при давлении свыше 0,01 МПа
8.4.3	Эталонная аэродинамическая установка АДС-100/100. Диапазон воспроизводимых скоростей (0,1 - 2,0) м/с. Среднее квадратическое отклонение (0,2 - 0,3) %. Неисключенная систематическая погрешность: (0,2 - 0,3) %
6	Барометр-анероид М-67 по ТУ 2504-1797-75. Цена деления 1 мм рт. ст.
6	Психрометр аспирационный М-34-М по ГРПИ 405132001 ТУ. Диапазон измерения относительной влажности (10 - 100) %
6	Термометр лабораторный ТЛ4 по ГОСТ 28498. Диапазон измерений температур (0 - 50) °С. Цена деления 0,1 °С
8.2.2, 8.3	Секундомер механический по ТУ 25-18190021-90
8.2.2, 8.3	Ротаметр РМ-4,0 ГУЗ по ГОСТ 13045
8.2.2, 8.3	Вентиль тонкой регулировки любого типа
8.2.2, 8.3	Трубка поливинилхлоридная (ПВХ) 6×1 5 мм по ТУ 64-2-286-79

4.2 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

4.3 Все средства поверки должны иметь действующие свидетельства о поверке ПГС - паспорта.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки соблюдают следующие требования безопасности.

5.1 Помещение в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

5.2 Концентрации оксида углерода, оксида азота, диоксида азота, сернистого ангидрида в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005 Их предельно допускаемые значения и классы опасности представлены в таблице 3

Таблица 3

Компонент	Предельно-допустимая концентрация в воздухе рабочей зоны, мг/м³	Класс опасности
Оксид углерода	20	4
Оксид азота	5	3
Диоксид азота	2	3
Сернистый ангидрид	10	3

5.3 При работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» утвержденные Госгортехнадзором.

6 УСЛОВИЯ ПОВЕРКИ

При проведении поверки соблюдают следующие условия:

- температура окружающей среды (20 ± 5) °С;

- относительная влажность окружающей среды от 30 до 80 %;

- атмосферное давление от 90,8 до 104,8 кПа.

7 ПОДГОТОВКА К ПОВЕРКЕ

7.1 Перед проведением поверки выполняют следующие подготовительные работы:

1) проверяют комплектность анализаторов в соответствии с требованиями технического описания (далее - ТО) анализаторов MSI 150 Compact.

2) проверяют наличие паспортов и сроки годности ПГС.

3) баллоны с ПГС выдерживают в помещении, в котором проводят поверку в течение 24 ч анализаторы в течение 2 ч.

4) подготавливают анализаторы к работе в соответствии с требованиями инструкции по эксплуатации анализаторов MSI 150 Compact.

5) подготавливают к работе эталонные и вспомогательные средства поверки в соответствии с требованиями их эксплуатационной документации.

8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие анализаторов следующим требованиям:

- отсутствие внешних повреждений, влияющих на работоспособность;

- исправность органов управления;

- маркировка, соответствующая требованиям ТО;

- четкость надписей на лицевой панели.

Анализаторы считают выдержавшими внешний осмотр, если они соответствуют перечисленным выше требованиям.

8.2 Опробование

При опробовании проверяют работоспособность анализаторов и осуществляют установку нулевых показаний по каналам измерений объемной доли О₂, СО, NO, NО₂, SО₂.

8.2.1 Проверку работоспособности анализаторов (функционирования внутреннего насоса, измерительных сенсоров, дисплея и его подсветки, величины заряда аккумуляторной батареи) проводят в процессе автотестирования анализаторов при включении их в сеть.

8.2.2 Установку нулевых показаний анализаторов по каналам измерений объемной доли О₂, СО, NO, NО₂, SО₂ осуществляют автоматически при включении их в сеть и подаче на анализаторы азота особой чистоты.

Для подачи на анализаторы азота особой чистоты или ПГС из баллонов под давлением собирают газовую схему в соответствии с рис. 1. Сборку ведут гибкой поливинилхлоридной трубкой ПВХ. Металлокерамический фильтр на пробоотборный зонд не устанавливают.

Расход газа устанавливают равным (1,0 ± 0,1) л/мин с помощью вентиля точной регулировки и контролируют по ротаметру.

Считывание показаний анализаторов осуществляют через 3 мин после начала подачи газа

Результаты установки считают удовлетворительными при следующих показаниях анализаторов: от 0 до 0,5 % - по каналу измерений объемной доли О₂ и от 0 до 2,0 млн^-1 - по каналам измерений объемной доли СО, NO, NО₂, SО₂.

Результаты опробования считают положительными, если анализаторы соответствуют требованиям пп. 8.2.1 и 8.2.2.

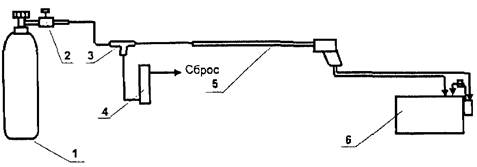

Рис. 1. Схема подачи газовых смесей на анализаторы MSI 150 Compact

1 - баллон с азотом особой чистоты или ПГС; 2 - вентиль тонкой регулировки;
3 - трубка соединительная (тройник); 4 - ротаметр; 5 - пробоотборный зонд;
6 - анализатор MSI 150 Compact с устройствами пробоподготовки

8.3 Определение основной приведенной (относительной) погрешности и вариации по каналам измерений объемной доли кислорода (О₂), оксида углерода (СО), оксида азота (NО), диоксида азота (NO₂) и сернистого ангидрида (SО₂)

8.3.1 Определение основной приведенной (относительной) погрешности проводят последовательно по каждому каналу измерений в каждом диапазоне измерений при поочередной подаче на анализаторы ПГС в последовательности: №№ 1-2-3-2-1-3 и снятии показаний анализаторов. Номинальные значения содержания О₂, СО, NO, NО₂ и SО₂ в ПГС приведены в таблицах А1 - А5 приложения А.

По результатам каждого измерения определяют погрешность анализаторов.

Основную приведенную погрешность (γ₀, %) в диапазонах:

от 0 до 5 % - по каналу измерений объемной доли О₂;

от 0 до 400 млн^-1 - по каналам измерений объемной доли СО и SО₂;

от 0 до 200 млн^-1 - по каналам измерений объемной доли NО и NО₂ вычисляют по формуле

(1)

где С_изм - результат измерений объемной доли определяемого компонента, % (млн^-1);

С_д - значение объемной доли определяемого компонента, указанное в паспорте на ПГС, % (млн^-1);

С_к - верхний предел диапазона измерений, % (млн^-1).

Основную относительную погрешность (δ₀, %) в диапазонах:

от 5 до 21 % - % по каналу измерений объемной доли О₂;

от 400 до 4000 млн^-1, от 2000 до 9999 млн^-1 и от 1 до 2 % - по каналу измерений объемной доли СО;

от 200 до 4000 млн^-1 - по каналу измерений объемной доли NО;

от 400 до 4000 млн^-1 - по каналу измерений объемной доли SО₂

вычисляют по формуле

(2)

Вычисленные значения основной приведенной (относительной) погрешности не должны превышать;

±5 % по каналу измерений объемной доли О₂;

±10 % по каналу измерений объемной доли СО;

±15 % по каналам измерений объемной доли NO, NО₂ и SО₂.

8.3.2 Определение вариации показаний анализаторов проводят одновременно с определением основной погрешности.

Значение вариации показаний определяют как разность между показаниями анализатора, полученными в точке проверки 2 (соответствующей ПГС № 2) при подходе к точке проверки со стороны больших и меньших значений.

Значение вариации показаний (V, %) в диапазонах измерений, для которых нормируют основную приведенную погрешность, вычисляют по формуле

(3)

где - результаты измерений объемной доли определяемого компонента в точке проверки 2 при подходе к точке проверки со стороны больших и меньших значений, % (млн^-1).

Значение вариации показаний (V, %) в диапазонах измерений, для которых нормируют основную относительную погрешность, вычисляют по формуле

(4)

где - среднее значение результатов измерений объемной доли определяемого компонента в точке проверки, % (млн^-1).

Полученные значения вариации показаний по всем каналам измерений не должны превышать половины предела допускаемой основной погрешности.

8.4 Определение основной абсолютной погрешности по каналам измерений температуры окружающего воздуха, температуры, избыточного давления и скорости газового потока.

8.4.1 Определение основной абсолютной погрешности по каналам измерений температуры окружающего воздуха и температуры газового потока проводят в соответствии с требованиями ГОСТ 8.336.

8.4.2 Определение основной абсолютной погрешности по каналу измерений избыточного давления газового потока проводят в соответствии с требованиями МИ 1997.

8.4.3 Определение основной абсолютной погрешности измерений по каналу скорости газового потока проводят с помощью эталонной аэродинамической установки АДС-100/100 Измерительный зонд (трубку Пито) поверяемого анализатора устанавливают в рабочем участке аэродинамической установки АДС-100/100 В соответствии с «Техническим описанием и инструкцией по эксплуатации установки АДС-100/100» последовательно создают воздушный поток со скоростями 4, 10, 15 м/с После выхода установки на заданный режим снимают три показания анализатора.

Основную абсолютную погрешность в каждой проверяемой точке вычисляют по формуле

(5)

где - среднее значение показаний анализатора м/с.

А_д - действительное значение скорости газового потока, м/с.

Значения основной абсолютной погрешности измерений не должны превышать:

±2 °С по каналу измерений температуры окружающего воздуха в диапазоне от 0 до 100 °С;

±3 °С по каналу измерений температуры газового потока в диапазоне от 0 до 1200 °С;

±0,5 мбар (гПа) по каналу измерений избыточного давления газового потока в диапазоне от минус 10 до плюс 75 мбар (гПа);

±0,5 м/с по каналу измерений скорости газового потока в диапазоне от 4 до 15 м/с.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

9.1 При проведении поверки составляют протокол результатов поверки, форма которого приведена в приложении Б.

9.2 Анализаторы признают годными к эксплуатации по измерительным каналам, удовлетворяющим требованиям настоящей рекомендации.

9.3 Положительные результаты поверки оформляют свидетельством установленной формы согласно ПР 50.2.006.

9.4 При отрицательных результатах поверки по каким-либо измерительным каналам, эксплуатацию анализаторов по данным каналам запрещают, свидетельство аннулируют и выдают извещение с указанием причин непригодности установленной формы согласно ПР 50.2.006.

ПРИЛОЖЕНИЕ А
Перечень ПГС, используемых при определении основной погрешности и
вариации по каналам измерений объемной доли О₂, СО, NО, NO₂ и SO₂

Таблица А1

Диапазон измерений объемной доли O₂, %	Номинальное значение объемной доли О₂ в ПГС, пределы до пускаемого абсолютного отклонения, %			Предел допускаемой абсолютной погрешности	Номер ГСО по реестру
Диапазон измерений объемной доли O₂, %	ПГС № 1	ПГС № 2	ПГС № 3	Предел допускаемой абсолютной погрешности	Номер ГСО по реестру
0 - 5	Азот*	2,5 ± 0,25	4,5 ±0,25	0,05	3722-87
5 - 21	4,5 ± 0,25	10,5 ± 1,0	19,0 ± 1,0	0,05 0,1	3722-87 3726-87

Таблица А2

Диапазон измерений объемной доли СО млн^-1	Номинальное значение объемной дали СО в ПГС, пределы допускаемого абсолютного отклонения, млн^-1			Предел допускаемой абсолютной погрешности	Номер ГСО по реестру
Диапазон измерений объемной доли СО млн^-1	ПГС № 1	ПГС № 2	ПГС № 3	Предел допускаемой абсолютной погрешности	Номер ГСО по реестру
0 - 400	Азот*	190 ± 10		4	3806-87
			360 ± 25	10	3808-87
400 - 4000	360 ± 25			10	3808-87
		1900 ± 100		40	3811-67
			3600 ± 250	100	3814-87
2000 - 9999	1900 ± 100			40	3811-87
		5000 ± 500		80	3816-87
			9000 ± 1000	160	3819-87
(1 - 2) %	(0,9 ± 0,1) %			0,008	3816-87
		(1,5 ± 0,1) %	(1,8 ± 0,1) %	0,016	3819-87

Таблица А3

ПГС NO/N₂

Диапазон измерений объемной доли NО₂ млн^-1	Номинальное значение объемной доли NО в ПГС пределы допускаемого абсолютного отклонения млн^-1			Предел допускаемой абсолютной погрешности	Номер ГСО по реестру
Диапазон измерений объемной доли NО₂ млн^-1	ПГС № 1	ПГС № 2	ПГС № 3	Предел допускаемой абсолютной погрешности	Номер ГСО по реестру
0 - 200	Азот*	100 ± 15	180 ± 15	10	4012-87
200 - 4000	180 ± 15			10	4012-87
		2000 ± 400	3800 ± 400	200	4022-87

Таблица А4

ПГС NO₂/N₂

Диапазон измерений объемной доли NO₂ млн^-1	Номинальное значение объемной доли NO₂ в ПГС пределы допускаемого абсолютного отклонения млн^-1			Предел допускаемой абсолютной погрешности	Номер ГСО по реестру
	ПГС № 1	ПГС № 2	ПГС № 3
0 - 200	Азот*	100 ± 20	180 ± 20	10	4028-87

Таблица А5

ПГС SO₂/N₂

Диапазон измерений объемной доли SO₂, млн^-1	Номинальное значение объемной доли SO₂ в ПГС, пределы допускаемого абсолютного отклонения, млн^-1			Предел допускаемой абсолютной погрешности	Номер ГСО по реестру
Диапазон измерений объемной доли SO₂, млн^-1	ПГС № 1	ПГС № 2	ПГС № 3	Предел допускаемой абсолютной погрешности	Номер ГСО по реестру
0 - 400	Азот*	180 ± 22		11	6137-91
			360 ± 22	11	6138-91
400 - 4000	360 ± 22			11	6138-91
		2100 ± 110		90	4040-87
			3600 ± 200	110	5893-91

Примечание: * - азот особой чистоты по ГОСТ 9293.

ПРИЛОЖЕНИЕ Б
Форма протокола поверки анализаторов MSI 150 Compact

ПРОТОКОЛ ПОВЕРКИ

Наименование анализатора ___________________________________________________

Производитель ______________________________________________________________

Зав № _____________________________________________________________________

Дата выпуска _______________________________________________________________

Дата поверки _______________________________________________________________

Условия поверки температура окружающего воздуха ____________________ °С,

относительная влажность окружающего воздуха ________________ %

атмосферное давление_____________________________________ кПа

РЕЗУЛЬТАТЫ ПОВЕРКИ

1 Результаты внешнего осмотра _______________________________________________

___________________________________________________________________________

2 Результаты опробования ____________________________________________________

___________________________________________________________________________

3 Результаты определения основной погрешности и вариации показании

Канал измерении	Диапазон измерений	Пределы допускаемой основной погрешности, %		Максимальное значение основной погрешности	Значение вариации показаний
Канал измерении	Диапазон измерений	приведенном	относительной	Максимальное значение основной погрешности	Значение вариации показаний
Объемная доля О₂ %	0 - 5 5 - 21	±5 -	- ±5
Объемная доля СО млн^-1	0 - 400 400 - 4000 2000 - 9999 1 - 2 %	±10 - - -	- ±10 ±10 ±10
Объемная доля NО млн^-1	0 - 200 200 - 4000	±15 -	- ±15
Объемная доля NО₂ млн^-1	0 - 200	±15	-
Объемная доля SO₂ млн^-1	0 - 400 400 - 4000	±15 -	- ±15
Температура окружающего воздуха, °С	0 - 100	±2 °С			-
Температура газового потока, °С	0 - 1200	±3 °С
Избыточное давление газового потока, мбар	-10 - +75	±0,5 мбар			-
Скорость газового потока м/с	4 - 15	±0,5 м/с			-

4 Заключение

___________________________________________________________________________

Поверитель _______________

Информационная система«Ёшкин Кот»

6 УСЛОВИЯ ПОВЕРКИ

ПРИЛОЖЕНИЕ А Перечень ПГС, используемых при определении основной погрешности и вариации по каналам измерений объемной доли О2, СО, NО, NO2 и SO2

ПРИЛОЖЕНИЕ Б Форма протокола поверки анализаторов MSI 150 Compact

Информационная система
«Ёшкин Кот»

ПРИЛОЖЕНИЕ А
Перечень ПГС, используемых при определении основной погрешности и
вариации по каналам измерений объемной доли О₂, СО, NО, NO₂ и SO₂

ПРИЛОЖЕНИЕ Б
Форма протокола поверки анализаторов MSI 150 Compact
