ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ ОРДЕНА ТРУДОВОГО
КРАСНОГО ЗНАМЕНИ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ
ИНСТИТУТ МЕТРОЛОГИИ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Государственная система обеспечения единства измерений

ИЗМЕРИТЕЛИ ДОБРОТНОСТИ

Методика поверки

МИ 1769-87

Новосибирск

1987

РАЗРАБОТАНЫ Сибирским государственным ордена Трудового Красного Знамени научно-исследовательским институтом метрологии (СНИИМ)

ИСПОЛНИТЕЛЬ Расташанская И.И. (руководитель темы)

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ СНИИМ

Начальник сектора Семенова В.В.

УТВЕРЖДЕНЫ СНИИМ сентября 1987 г.

СОДЕРЖАНИЕ



Введены в действие с 01.02.88

Настоящие методические указания (МУ) распространяются на измерители добротности (далее - измерители) по ГОСТ 11286-69 и приобретаемые по импорту и устанавливают методику их первичной и периодической поверок.

Организация первичной поверки измерителей, приобретаемых по импорту, - по ГОСТ 8.513-84.

1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

1.1. При проведении поверки должны быть выполнены операции и применены средства поверки с характеристиками, указанными в табл. 1.

Таблица 1

Примечания:

1. Все средства поверки должны иметь действующие документы об их поверке или метрологической аттестации.

2. Присоединительные устройства образцовых мер и измерителя должны быть конструктивно согласованы и тлеть одинаковые межосевые расстояния.

3. Допускается применять другие вновь разработанные или находящиеся в применении средства поверки, прошедшие поверку или метрологическую аттестацию и удовлетворяющие по точности требования настоящих МУ.

4. Организация и порядок проведения периодической частичной поверки измерителя (не для всех измеряемых величин, диапазонов измерений и не на всех частотах) - по ГОСТ 8.513-84.

5. Рекомендуемые средства поверки приведены справочном приложении 1.

2. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

2.1. При проведении поверки должны быть соблюдены условия по ГОСТ 8.396-80, исходя из требований к нормальным условиям применения поверяемого измерителя и средств поверки. Условия поверки должны быть указаны в ТД на измеритель конкретного типа.

Допускается использовать образцовые сродства поверки при температурных условиях, отличных от нормальных, при введении температурных поправок к значениям (показаниям) образцовых средств.

2.2. Основная погрешность измерительного конденсатора (блока конденсаторов) по емкости должна быть определена при частоте 1 кГц.

Допускается основную погрешность измерительного конденсатора (блока конденсаторов) определять при частотах отличных от 1 кГц при наличии соответствующих средств поверки или при условии, что частотная зависимость измерительного конденсатора (блоки конденсаторов) при частоте поверки не превышает 1/5 предела допускаемой основной погрешности измерительного конденсатора (блока конденсаторов).

Частотная зависимость измерительного конденсатора (блока конденсаторов) Δf в процентах (при нормировании его индуктивности в ТД на измеритель конкретного типа) определяется выражением

где f - значение частоты поверки, Гц;

L - значение индуктивности измерительного конденсатора (блока конденсаторов), Гн;

С - значение верхнего предела диапазона емкости измерительного конденсатора (блока конденсаторов), Ф.

2.3. Частоты поверки, при которых определяют основную погрешность измерения добротности должны быть выбраны из ряда: 1; 3; 5; 10; 30; 50; 100; 300 кГц; 1; 3; 10; 15; 20; 30; 100; 300 МГц (в обоснованных случаях при других частотах в диапазоне от 1 кГц до 300 МГц при наличии соответствующих средств поверки) и указаны в ТД на измеритель конкретного типа.

2.4. Измеритель и средства поверки должны быть подготовлены к работе в соответствии с ТД на средства измерений конкретных типов.

3. ПРОВЕДЕНИЕ ПОВЕРКИ

3.1. Внешний осмотр

3.1.1. При внешнем осмотре должно быть установлено соответствие измерителя следующим требованиям.

Измеритель должен быть предоставлен на поверку с формуляром (паспортом) и техническим описанием и инструкцией по эксплуатации для измерителей, выпущенных после ремонта, или со свидетельством о предыдущей поверке и техническим описанием и инструкцией по эксплуатации для остальных измерителей.

Комплектность измерителя (кроме ЗИП) должна соответствовать требованиям технического описания и инструкции по эксплуатации на измеритель конкретного типа.

Измеритель не должен иметь внешних дефектов: неисправности ручек настроек, переключателей кнопок; повреждения корпуса-измерителя и встроенных в измеритель приборов; коррозии, окисления и повреждения присоединительных устройств, предназначенных для подключения измеряемого объекта и т.п.

3.2. Опробование

3.2.1. Перед включенном измерителя несколько раз прокручивают переключатели и органы плавной регулировки, нажимают кнопки, проверяют установку на нуль стрелок встроенных приборов с помощью механических корректоров нуля.

Не допускаются следующие дефекты:

нечеткая фиксация положений переключателей, невозможность установки переключателей хотя бы в одно из предусмотренных положений;

неплавный ход и заедание органов плавной регулировки;

ненадежность креплений переключателей, ручек плавной настройки;

нечеткость фиксации кнопок.

3.2.2. Измеритель включают и проводят его опробование в соответствии с ТД на измеритель конкретного типа.

3.3. Определение (контроль) метрологических характеристик

При проведении поверки ведут протокол в соответствии с обязательным приложением 2.

3.3.1. Определение диапазона частот и основной относительной погрешности питающего генератора по частоте

3.3.1.1. При помощи частотомера измеряют частоту на выходе питающего генератора не менее, чем в трех числовых отметках отсчетного устройства каждого поддиапазона (начальная, конечная и одна отмотки - в середине поддиапазона).

Частотомер подключают к измерителю в соответствии с требованиями ТД на измеритель конкретного типа.

Измерение частоты в проверяемой отметке проводят дважды: при подходе к проверяемой отметке со стороны увеличения и со стороны уменьшения частоты.

Из двух измеренных значений частоты выбирают то, которое наиболее отличается от значения частоты в проверяемой отметке.

Основную относительную погрешность питающего генератора по частоте Δ₀f в процентах вычисляют по формуле

f - значение частоты, отсчитанное по отчетному устройству измерителя, Гц;

f_q - действительное значение частоты, полученное при измерении, Гц.

Основная относительная погрешность питающего генератора по частоте не должна превышать пределов допускаемой основной относительной погрешности питающего генератора по частоте, указанных в ТД на измеритель конкретного типа.

3.3.1.2. Диапазон частот измерителя определяют по результатам измерений частоты питающего генератора по подпункту 3.3.1.1 в крайних числовых отметках отсчетного устройства.

Диапазон частот измерителя не должен быть менее диапазона, укапанного и ТД на измеритель конкретного типа.

3.3.2. Определение запаса по частоте в начале и конце диапазона, в начале и конце поддиапазонов.

Измерение частоты проводят аналогично измерениям по подпункту 3.3.1.1 в крайних нечисловых и числовых отметках отсчетного устройства каждого поддиапазона.

Запас по частоте в начале и конце диапазона (поддиапазона) Δ₀fˊ в процентах вычисляют по формуле

где f_H - значение частоты в крайней нечисловой отметке диапазона (поддиапазона), полученное при измерении, Гц;

f_Z - значении частоты в крайней числовой отметке диапазона (поддиапазона), полученное при измерении, Гц.

Значение запаса по частоте в начале и конце диапазона, в начале и конце поддиапазонов не должно быть менее, предельных значений, указанных в ТД на измеритель конкретного типа.

Примечание. Допускается совмещать измерение частоты по п.п. 3.3.1, 3.3.2.

3.3.3. Определение диапазона емкости и основной погрешности измерительного конденсатора (блока конденсаторов) по емкости.

3.3.3.1. Основную погрешность измерительного конденсатора (блока конденсаторов) по емкости определяют с помощью измерителя емкости в числовых отметках отсчетного устройства, указанных в ТД на измеритель конкретного типа.

Измеритель емкости подключают к клеммам С_х присоединительного устройства измерительного конденсатора (блока конденсаторов).

Измерение емкости конденсатора переменной емкости в проверяемой отметке проводят дважды: при подходе к проверяемой отметке со стороны увеличения и со стороны уменьшения емкости.

Из двух измеренных значений емкости выбирают то, которое наиболее отличается от значения емкости в проверяемой отметке.

Основную абсолютную погрешность измерительного конденсатора (блока конденсаторов) по емкости вычисляют по формуле

где С - значение емкости измерительного конденсатора (блока конденсаторов), отсчитанное по отсчетному устройству измерителя, пФ;

С_q - действительное значение емкости измерительного конденсатора (блока конденсаторов), полученное при измерении, пФ.

Основную относительную погрешность измерительного конденсатора (блока конденсаторов) по емкости в процентах вычисляют по формуле

Основная погрешность измерительного конденсатора (блока конденсаторов) по емкости не должна превышать пределов допускаемой основной погрешности измерительного конденсатора (блока конденсаторов) по емкости, указанных в ТД на измеритель конкретного типа.

3.3.3.2. Диапазон емкости измерительного конденсатора (блока конденсаторов) определяют по результатам измерений емкости измерительного конденсатора (блока конденсаторов) по подпункту 3.3.3.1 в крайних числовых отметках отчетного устройства.

Диапазон емкости измерительного конденсатора (блока конденсаторов) не должен быть менее диапазона, указанного в ТД на измеритель конкретного типа.

3.3.4. Определение минимального и максимального значений емкости измерительного конденсатора (блока конденсаторов)

Минимальное и максимальное значения емкости измерительного конденсатора определяют в крайних нечисловых отметках отчетного устройства измерительного конденсатора (блока конденсаторов).

Измерения проводят аналогично измерениям по подпункту 3.3.3.1.

Минимальное значение емкости измерительного конденсатора (блока конденсаторов) не должно быть более значения, указанного в ТД ни измеритель конкретного типа, максимальное значение - менее значения, указанного в ТД на измеритель конкретного типа.

3.3.5. Определение значения напряжения, вводимого в контур

Значение напряжения, вводимого в контур, измеряют с помощью вольтметра на клеммах «L_x - C_x ⊥» измерителя при частотах, указанных в ТД на измеритель конкретного типа.

Измеренное значение напряжения, вводимого в контур, не должно превышать предельного значения, указанного в ТД на измеритель конкретного типа.

3.3.6. Определение основной относительной погрешности измерения добротности

При помощи поверяемого измерителя определяют добротность образцовых мер добротности (далее - мер Q) при частотах, указанных в ТД на меры Q конкретного типа.

При измерении добротности мер Q следят за правильностью их подключения к присоединительному устройству измерителя.

Основную относительную погрешность измерения добротности в процентах вычисляют по формуле

где Q - значение добротности, отсчитанное по отсчетному устройству измерителя,

Q_q - действительное значение добротности меры Q.

Основная относительная погрешность измерения добротности не должна превышать пределов допускаемой основной относительной погрешности измерения добротности, указанных в ТД на измеритель конкретного типа.

3.3.7. Определение основной погрешности измерения приращения добротности

При помощи поверяемого измерителя определяют приращение добротности образцовых мер приращения добротности (далее - мер ΔQ) при частотах, указанных в ТД на меры ΔQ конкретного типа.

Измерение приращения добротности мер ΔQ проводят три раза; перед каждым измеренном меру отключают и затем вновь подключают к поверяемому измерителю.

Основную абсолютную погрешность измерения приращения добротности Δ(ΔQ) вычисляют по формуле

где ΔQ - результат измерений, вычисленный как среднее арифметическое трех измерений приращения добротности меры ΔQ;

ΔQ_q - действительное значение приращения добротности меры ΔQ Основную относительную погрешность измерения приращения добротности Δ₀(ΔQ) в процентах вычисляют по формуле

Основная погрешность измерения приращения добротности не должна превышать пределов допускаемой основной погрешности измерения приращения добротности, указанных в ТД на измеритель конкретного типа.

3.3.8. Определение максимального значения напряжения на измеряемом объекте и основной погрешности измерения напряжения на измеряемом объекте.

Подключают генератор сигналов и вольтметр к клеммам С_х присоединительного устройства измерителя в соответствии с ТД на измеритель конкретного типа.

В режиме измерения добротности измерителя устанавливают с помощью регулирующих устройств генератора сигналов значение напряжения по отсчетному устройству измерителя, соответствующее проверяемой числовой отметке, и измеряют это напряжение вольтметром.

Измерение напряжения проводят в числовых отметках отсчетного устройства, при частотах и при значениях емкости измерительного конденсатора (блока конденсаторов), указанных в ТД на измеритель конкретного типа.

Основную относительную погрешность измерения напряжения на измеряемом объекте Δ₀U в процентах вычисляют по формуле

где U - значение напряжения, отсчитанного по отсчетному устройству измерителя, В;

U_q - действительное значение напряжения в поверяемой числовой отметке, полученное при измерении, В.

Основную приведенную погрешность измерения напряжения на измеряемом объекте γU в процентах вычисляют по формуле

где U_k - конечное значение рабочей части отчетного устройства измерителя, В.

Основная погрешность измерения напряжения на измеряемом объекта не должна превышать пределов допускаемой с основной погрешности измерения напряжения на измеряемом объекте, указанных в ТД на измеритель конкретного типа.

Максимальное значение напряжения на измеряемом объекте не должно превышать предельного значения, указанного в ТД на измеритель конкретного типа.

3.3.9. Допускается не вычислять основные погрешности по формулам (1) - (10). В этом случае проверяют, находятся ли результаты измерений соответствующих величин в допускаемых пределах X_n, вычисляемых (в зависимости от формы выражения предела допускаемой основной погрешности) по формулам

где X_q - действительное значение образцовой меры или значение соответствующей величины в числовой отметке отчетного устройства измерителя (при поверке без применения образцовых мер);

Δ_n - предел допускаемой основной абсолютной погрешности измерителя;

Δ_0n - предел допускаемой основной относительной погрешности измерителя в процентах;

X_k - конечное значение рабочей части шкалы отчетного устройства;

γ_n - предел допускаемой основной приведенной погрешности измерителя в процентах.

3.3.10. Контроль межосевого расстояния присоединительных устройств

Контроль межосевого расстояния присоединительных устройств измерителя проводят с помощью проходного калибра при снятых зажимах (разрезных гайках и т.п.) присоединительных устройств. Калибр вставляют в отверстия присоединительных устройств. Измеритель считается годным, если проходной калибр входит в отверстия присоединительных устройств.

Схема проходного калибра приведена в справочном приложении 1.

4. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

4.1. Оформление результатов измерений - по МИ 1317-86.

4.2. Результаты первичной поверки измерителей оформляют отметкой в формуляре (паспорте) и нанесением поверительного клейма в места, предусмотренные в ТД на измеритель конкретного типа.

4.3. Положительные результаты государственной периодической поверки оформляют нанесением на измеритель поверительного клейма и выдачей свидетельства по форме, установленной Госстандартом. Форма записи результатов поверки измерителя на оборотной стороне свидетельства приведена в обязательном приложении 3.

4.4. Положительные результаты периодической ведомственной поверки оформляют в порядке, установленном ведомственной метрологической службой.

4.5. Измерители, прошедшие поверку с отрицательными результатами, к выпуску и применению не допускают, поверительное клеймо гасят, свидетельство аннулируют. На них выдают извещение о непригодности.

ПРИЛОЖЕНИЕ 1
Справочное

ТИПЫ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ РЕКОМЕНДУЕМЫХ СРЕДСТВ ПОВЕРКИ

Меры добротности

Таблица 2

Таблица 3

Вспомогательные средства поверки

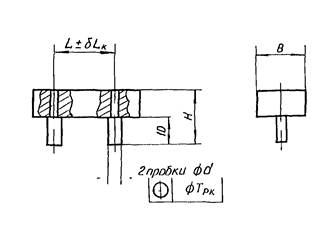

Эских проходного калибра

Размеры для справок

ПРИЛОЖЕНИЕ 2
Обязательное

ПРИЛОЖЕНИЕ 3
Обязательное
