ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
АВТОМАТИЗАЦИИ СРЕДСТВ МЕТРОЛОГИИ
(ВНИИАСМ)

МЕТОДИКА
ПОВЕРКИ ГАЗОАНАЛИЗАТОРОВ
НА ФТОРИСТЫЙ ВОДОРОД

МИ 184-79

Москва

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

1980

РАЗРАБОТАНА Всесоюзным научно-исследовательским институтом автоматизации средств метрологии (ВНИИАСМ)

Директор Г.В. Бокучава

Руководитель темы Б.М. Лаптев

Исполнитель Б.М. Лаптев

Подготовлена к утверждению ВНИИАСМ

Руководитель лаборатории В.Е. Мелкумян

Исполнитель Б.М. Лаптев

УТВЕРЖДЕНА Научно-техническим советом ВНИИАСМ 19 декабря 1978 г. (протокол № 7)

СОДЕРЖАНИЕ

Настоящая методика распространяется на все приборы, измеряющие концентрацию газообразного фтористого водорода в атмосфере и в воздухе производственных помещений, удовлетворяющие следующим требованиям, диапазон измеряемых концентраций 10^-3 - 1 мг/м³; рабочий интервал температур 293 - 303 К (20 - 30 °С); рабочий интервал давлений (1010,8 ± 33,25)⋅102 Па (760 ± 25 мм. рт. ст.); основная приведенная погрешность прибора 10 % и выше и устанавливает методы и средства их первичной и периодических поверок.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1. При проведении поверки газоанализаторов на фтористый

водород следует выполнять операции, указанные ниже внешний осмотр и проверка комплектности газоанализатора (п. 5.1), проверка герметичности газовой системы газоанализатора (п. 5.2); проверка расхода газа через газоанализатор (п. 5.3); проверка сопротивления изоляции электрических цепей газоанализатора (п. 5.4); проверка прочности изоляции электрических цепей газоанализатора (п. 5.5); проверка времени прогрева газоанализатора (п. 5.6); определение основной приведенной погрешности газоанализатора (п. 5.7); проверка времени установления показаний газоанализатора (п. 5.8).

1.2. Перечисленные операции поверки необходимо выполнять при выпуске из производства, ремонте, в процессе эксплуатации приборов и при их хранении.

1.3. Периодичность поверки с целью обеспечения техники безопасности по ГОСТ 8.002-71 устанавливают местные органы Госстандарта.

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки газоанализаторов следует применять средства поверки:

стенд для поверки газоанализаторов в лабораторных условиях, на котором могут быть смонтированы в нормальном положении блоки газоанализатора. К стенду должен быть подведен переменный ток напряжением 127 - 220 В, частотой 50 Гц. К стенду следует подвести водопровод, трубопровод канализационного слива, а также трубопровод для подвода и распределения технического азота или другого газа-разбавителя (в случае необходимости).

Допускается использование малогабаритного нагнетателя воздуха, обеспечивающего избыточное давление на нагнетание не менее 250 ± 5 мм вод. ст. с объемной производительностью не менее 20 л/мин (например: МР2-4Г 333-116.000 ТУ);

реометр, ротаметр или другой расходомер, позволяющий измерять расход до 1 л/мин с относительной погрешностью, не превышающей ±1 %;

Фильтр очистки воздуха от влажности и пыли (трубка хлоркальциевая типа TX-UШ 100 мм КШ № 7/16 (2 шт.); смесь (зернистость 2 - 3 мм); силикагель 85 % по массе по ГОСТ 3956-54, активированный уголь 15 % по массе по ГОСТ 6217-74; термометр КШ 10/19 - 80 ÷ 30/1,0 - 50 по ГОСТ 16590-71 (2 шт.);

воздушный термостат (рис. 1);

диффузионная камера (рис. 2);

динамическая газосмесительная установка для приготовления поверочных газовых смесей (см. приложение к МУ № 193). Стыковку элементов установки производят с помощью небольших отрезков фторопластовых трубок. Зажимы, применяемые в установке, заменяют на краны (рис. 3);

поглотитель фтористого водорода (трубка медная U-образная по ГОСТ 11383-75 Ø 10 мм с общей длиной 200 мм; поглотитель ХП-И (зернистость 1 - 2,8 мм) по ГОСТ 6755-73 (2 шт.);

манометр образцовый типа МО на 1 кгс/см² по ГОСТ 6521-72 или U-образный водяной манометр для измерения давления от 0 до 3⋅10³ Па;

секундомер С-1-2а по ГОСТ 5072-72;

шкаф вытяжной по ГОСТ 22360-77 или любой другой, снабженный сильной вытяжной вентиляцией;

шкаф сушильный лабораторный по МРТУ 42-1411-61 или любой другой, обеспечивающий высушивание при температуре 110 - 120 °С;

универсальная пробойная установка УПУ-1М мощностью 0,25 кВ⋅А;

мегомметр на 500 В типа М 1101 М по ГОСТ 8038-60;

барометр-анероид по ГОСТ 6466-53;

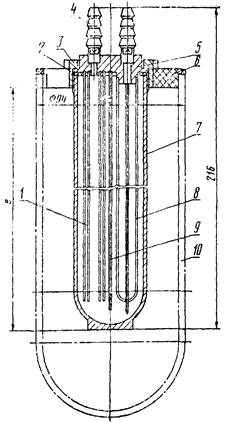

Рис. 1. Воздушный термостат:

1 - штыри-проволока Ø 1,0 мм; 2 - фторопластовая прокладка; 3 - гайка; 4 - штуцера (2 шт.);
5 - фланец; 6 - фторопластовый держатель; 7 - стакан; 8 - сетка № 025 ГОСТ 6313-73;
9 - перегородка; 10 - сосуд Дысара (размеры даны для справок, размер l - см. текст приложения 1.
Изготовление по общим техническим требованиям ОСТ 4ГО.070.015)

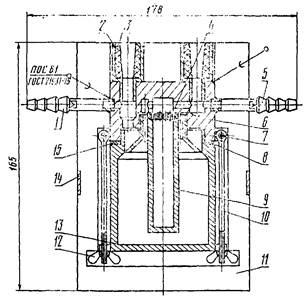

Рис. 2. Диффузионная камера:

1, 5 - штуцер; 2 - втулка (медь, 2 шт.); 3 - фторопластовая втулка (2 шт.);
4 - пористая перегородка (фторопласт); 5 - смеситель (медь); 7 - штифт (4 шт.);
8 - резиновая прокладка, покрытая суспензией из фторопласта 15; 5 - резервуар (медь);
10 - откидной болт (4 шт.); 11 - кожух (полистирол) на двух половин; 12 - гайка;
13 - корпус термостатной рубашки (медь); 14 - бандаж (Размеры даны для справок.
Изготовление по общим техническим требованиям ОСТ 4ГО.070.015)

аспирационный психрометр МВ-4М по ГОСТ 6353-52;

фтористый безводный водород по ГОСТ 14022-78;

азот жидкий по ГОСТ 9293-74;

дистиллированная вода по ГОСТ 6709-77;

октан по МРТУ 6-09-4534-67 или другая жидкость, не реагирующая с фтористым водородом;

суспензия фторопласта типа 3 М ТУ-НТ-108-67;

минеральная вата по ГОСТ 4640-76;

цилиндрическая трубка из термостойкого стекла Ø 5 мм по ТУ 25-11-187-68 (2 м);

трубка из фторопласта 4Д.5 по МРТУ 6-05-822-69 (2 м);

полиэтиленовая трубка Ø 5 мм (0,25 м);

вентиль тонкой регулировки например, по ГОСТ 14022-78 (черт. 2) - 3 шт.;

стеклянный тройник по ГОСТ 9964-71 (1 шт.);

медный тройник по ГОСТ 9964-71 (1 шт.);

приборы и оборудование, необходимое для аттестации установки по получению исходной газовой смеси в соответствии с МИ 102-76.

Рис. 3. Кран:

1 - ручка; 2 - корпус (фторопласт); 3, 5 - шайбы; 4 - пружинная шайба;
6 - винт; 7 - фторопластовая пробка (размеры даны для справок.
Изготовление по общим техническим требованиям ОСТ 4.ГО.070.015)

3. УСЛОВИЯ ПОВЕРКИ

3.1. При проведении поверки необходимо соблюдать условия в соответствии с требованиями ГОСТ 12997-76, ГОСТ 13320-69 и ГОСТ 22261-76.

3.1.1. Температура окружающего воздуха должна быть +20 ± 2 °С.

3.1.2. Атмосферное давление не должно отличаться более чем на ±33,25 - 102 Па (±25 мм рт. ст.) от значения, принятого при градуировке газоанализатора.

3.1.3. Относительная влажность окружающего воздуха от 30 до 80 %.

3.1.4. Питание газоанализатора согласно паспорту или инструкции по эксплуатации.

3.1.5. Состав поверочной газовой смеси должен соответствовать значениям и допускам на нее принятым при градуировке газоанализатора.

3.1.6. Механические вибрации и внешние электрические и магнитные поля должны отсутствовать.

4. ПОДГОТОВКА К ПОВЕРКЕ

4.1. Перед началом поверки следует:

4.1.1. Подготовить к работе элементы поверочной установки:

а) заполнить реометры и маностаты установки жидкостью, не реагирующей с дозируемыми компонентами: для газа-разбавителя (воздуха) - дистиллированная вода, подкисленная и подкрашенная индикатором; для фтористого водорода - октан;

б) отградуировать реометры с капиллярами (0 - 0,02; 0 - 0,15; 0 - 0,3; 0 - 0,5; 0 - 1; 0 - 10 л/мин) в соответствии с приложением к МУ № 193;

в) подготовить фильтр для очистки воздуха от влажности и пыли; заполнить U-образные хлоркальциевые трубки адсорбентом; в каждое колено ввести тампон из минеральной ваты (вату не уплотнять); фильтр сушить в сушильном шкафу при температуре 110 - 120 °С в течение 8 - 10 ч;

г) снять контрольные термометры и разобрать диффузионную камеру (последовательно снять бандаж, кожух, корпус термостатной рубашки, резервуар и пористую перегородку). Детали диффузионной камеры тщательно промыть дистиллированной водой и высушить в сушильном шкафу при температуре 110 - 120 °С; кожух сушить при температуре не выше 80 °С; смонтировать диффузионную камеру в обратной последовательности;

д) разобрать воздушный термостат (отвинтить гайку и отделить фланец от стакана); промыть детали воздушного термостата дистиллированной водой и высушить в сушильном шкафу при температуре 110 - 120 °С; смонтировать воздушный термостат в обратной последовательности; глубина погружения стакана воздушного термостата фиксируется при аттестации (приложение 1);

е) динамическую газосмесительную установку подготовить к работе в соответствии с приложением к МУ № 193;

ж) подготовить поглотитель фтористого водорода; промыть U-образные медные трубки дистиллированной водой и высушить в сушильном шкафу при температуре 110 - 120 °С; заполнить U-образные медные труки поглотителем ХП-И и ввести в выходное колено каждой трубки тампон из минеральной ваты;

з) соединительные трубки, краны и вентили тщательно промыть дистиллированной водой и высушить в сушильном шкафу при температуре 110 - 120 °С;

и) наконечники термометров тщательно промыть, высушить п затем опустить на 1 - 2 с. в суспензию фторопласта - 3 М; сушить при температуре окружающего воздуха до полного отвердевания не чаще 1 - 2 раз в полугодие.

4.1.2. Смонтировать поверочную установку в соответствии с рис. 4:

а) элементы установок I и II соединить стеклянными трубками, которые стыкуются между собой небольшими отрезками фторопластовых или полиэтиленовых трубок, обеспечивающих герметичность стыка;

б) установки I, II и поглотитель фтористого водорода 10 соединить трубками из фторопласта и медным тройником;

в) вентили тонкой регулировки присоединить к газовой системе поверочной установки с помощью медных ниппелей с коническими наконечниками.

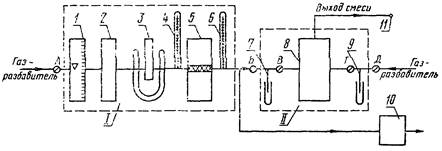

Рис. 4. Схема поверочной установки

I - диффузионная дозирующая установка;
II - установка динамическая газосмесительная с маностатами;
1 - расходомер; 2 - фильтр очистки воздуха; 3 - воздушный термостат (см. рис. 1);
4, 6 - термометры; 5 - диффузионная камера (см. рис. 2); 7, 9 - маностаты;
8 - динамическая газосмесительная установка; 10 - поглотитель фтористого водорода;
11 - штуцер; А, Б, Д - вентили тонкой регулировки; В, Г - краны (см. рис. 3)

4.1.3. Проверить герметичность поверочной установки. Колебания температуры окружающего воздуха во время проверки герметичности установки не должны превышать ±0,5 °С.

Для проверки герметичности поверочной установки необходимо:

а) вентили А, Б, Д и краны В, Г закрыть;

б) соединить выходную трубку поглотителя фтористого водорода 10 со штуцером 11 с помощью стеклянных трубок и стеклянного тройника, свободный конец тройника присоединить к манометру;

в) вентилем А установить в газовой линии поверочной установки избыточное давление, превышающее рабочее давление газоанализатора не менее чем в 1,5 раза;

г) вентиль А закрыть и наблюдать за спадом давления по манометру. Через 30 мин изменение давления в газовой линии поверочной установки не должно превышать ±1 % от испытуемого объема.

4.1.4. Приготовить исходную газовую смесь:

а) вентили А, Б, Д и краны В, Г закрыть;

б) вентилем А установить расход газа-разбавителя, равный 3 - 5 л/мин, после чего медленно, тонкой струей заполнить воздушный термостат 3 жидким азотом до внутренней поверхности держателя;

в) при температуре 2 - 5 °С на контрольных термометрах 4, 6

диффузионную камеру 5 следует, не отсоединяя от газовой линии поверочной установки, частично демонтировать (удалить бандаж, развести в стороны половинки кожуха, снять (корпус термостатной рубашки, вывинтить резервуар и, подняв пористую перегородку, открыть доступ к объему резервуара);

г) загрузить резервуар диффузионной камеры, охлажденным до 0 °С фтористым водородом в объеме 2,5 мл в соответствии с ГОСТ 14022-78 и затем быстро смонтировать в обратном порядке, указанном в пункте 4.1.1 а;

д) установить расход газа-разбавителя в соответствии с требуемой концентрацией фтористого водорода в исходной газовой смеси; значения расхода воздуха устанавливаются при аттестации установки, предназначенной для приготовления исходной газовой смеси (приложение 1);

е) через 30 мин после установления одинаковых значений температур на контрольных термометрах исходную газовую смесь следует применять для разбавления в динамической газосмесительной установке.

4.1.5. Приготовить поверочную газовую смесь:

а) вентилями Б и Д установить значения расходов соответственно исходной газовой смеси V₁ и газа-разбавителя V₂ в динамической газосмесительной установке 8 по градуировочным характеристикам реометров; расход для каждого газа рассчитать по формуле

где С - содержание фтористого водорода в приготовленной газовой смеси, мг/л (мг/м³); а - содержание фтористого водорода в исходной газовой смеси мг/л (мг/м³); V₁ - расход исходной газовой смеси, л/мин (м³/мин); V₂ - расход газа-разбавителя, л/мин (м³/мин);

б) при переходе на другую концентрацию необходимо вентилем Б изменить расход исходной газовой смеси;

в) в каждом режиме динамическую газосмесительную установку следует продувать в течение 30 - 60 мин и затем подать на газоанализатор для проверки основной погрешности в некоторой точке шкалы.

Примечание. Значительное количество получаемой исходной газовой смеси допускает одновременное применение нескольких динамических газосмесительных установок.

4.1.6. При поверке в лабораторных условиях необходимо смонтировать газоанализатор на стенде и подготовить к работе в соответствии с инструкцией по эксплуатации.

4.1.7. Проверить состояние газоподводящей линии.

4.1.8. Обеспечить подачу на газоанализатор напряжения и, если необходимо, подачу сжатого воздуха, азота или другого газа в соответствии с паспортом или инструкцией по эксплуатации.

5. ПРОВЕДЕНИЕ ПОВЕРКИ

5.1. Внешний осмотр и проверка комплектности газоанализатора.

При внешнем осмотре и проверке комплектности должно быть установлено соответствие газоанализатора на фтористый водород следующим требованиям:

комплектность газоанализатора должна соответствовать необходимому перечню, указанному в паспорте, без которого прибор не может быть приведен в рабочее состояние;

блоки газоанализатора должны иметь на видном месте фирменную табличку с указанием на ней: товарного знака предприятия-изготовителя; обозначения прибора; заводского порядкового номера; года изготовления (выпуска) прибора; обозначения измеряемого компонента газовой смеси; рода тока, напряжения и частоты (номинальные значения); класса точности; обозначения стандарта, требованиям которого удовлетворяет газоанализатор;

на узлах и блоках газоанализатора не должно быть царапин, вмятин и других дефектов, ухудшающих его внешний вид, затрудняющих его использование по назначению и способствующих коррозии деталей и узлов.

Газоанализаторы, не удовлетворяющие указанным требованиям, бракуют и к дальнейшей поверке не допускают.

5.2. Проверка герметичности газовой системы газоанализатора. Газовую систему на герметичность проверяют в соответствии с требованиями технического описания и инструкции по эксплуатации при отключенном электрическом питании. Прибор необходимо предварительно выдержать при температуре окружающей среды. Колебания температуры окружающего воздуха во время проверки не должны превышать ±0,5 °С.

Выходной штуцер газоанализатора заглушить, а к входному штуцеру присоединить тройник. Один из отводов тройника соединить с вентилем тонкой регулировки стенда с подведенным сжатым воздухом или другим газом-разбавителем, а с другой - с манометром.

Вентилем тонкой регулировки создать избыточное давление в газовой системе, превышающее рабочее давление газоанализатора не менее чем в 1,5 раза, и наблюдать за спадом давления по манометру.

Изменение давления г, системе за 30 мин не должно превышать ±1 % испытуемого объема газовой системы.

5.3. Проверка расхода газа через газоанализатор. Расход газа через газоанализатор проверяют в соответствии с инструкцией по эксплуатации непосредственно перед определением основной погрешности.

Вентили Б и Д закрыть (см. рис. 4) Присоединить газоанализатор к штуцеру 11 Газоанализатор включить и прогреть в течение времени, указанного в инструкции по эксплуатации. Вентили Б и Д открыть, тогда на вход газоанализатора поступит газовая смесь. Значение расхода не должно отличаться от указанного в инструкции по эксплуатации. Если в газоанализаторе предусмотрена регулировка расхода анализируемого газа в случае несовпадения физического расхода с номинальным его необходимо подрегулировать в соответствии с инструкцией по эксплуатации.

5.4. Проверка сопротивления изоляции электрических цепей газоанализатора. Сопротивление изоляции между электрическими цепями и корпусом блоков газоанализатора проверяют с помощью мегомметра на 500 В. К одному из зажимов мегомметра присоединяют замкнутые накоротко контакты питания газоанализатора, а к другому - корпуса блоков газоанализатора.

Сопротивление изоляции электрических цепей относительно корпуса блоков газоанализатора и между собой в указанных условиях должно быть не менее 40 МОм.

Газовые тракты газоанализатора должны быть заполнены окружающим воздухом при отключенном электрическом питании.

Сопротивление изоляции между контактами каждой проверяемой электрической цепи проверяют з соответствии с требованиями технического описания и инструкцией по эксплуатации данного газоанализатора, причем номинальное измерительное напряжение-не должно превышать испытательного напряжения прочности изоляции.

5.5. Проверка прочности изоляции электрических цепей газоанализатора. Электрическую прочность изоляции проверяют на универсальной пробойной установке типа УПУ-1М.

Электрические цепи газоанализатора с элементами, имеющими более низкие значения испытательного напряжения, должны испытывать при напряжениях не выше испытательного напряжения этих элементов.

Испытательное напряжение следует подавать плавно, начиная с нуля пли со значения, не превышающего рабочее напряжение газоанализатора. Газоанализатор должен выдержать в течение 1 мин испытательное практически синусоидальное напряжение частотой 50 Гц, значение которого при номинальном напряжении в цепи до 99 В должно быть 500 В, свыше 99 В - 1500 В.

Примечание. Газоанализаторы, не удовлетворяющие требованиям п.п. 5.1 - 5.5, бракуют и к дальнейшей поверке не допускают.

5.6. Проверка времени прогрева газоанализатора. Время прогрева газоанализатора проверяют в тех же условиях, в каких определяют основную погрешность при пропускании через датчик газоанализатора поверочной газовой смеси, соответствующей середине шкалы путем отсчета времен;; с момента включения электрического и газового питания газоанализатора до момента установления показаний с точностью основной приведенной погрешности.

Время прогрева газоанализатора не должно превышать значения, указанного в паспорте

5.7. Определение основной приведенной погрешности газоанализатора.

5.7.1. Перед определением основной приведенной погрешности газоанализатора необходимо:

подать напряжение на датчик газоанализатора и прогреть его в течение времени, указанного в паспорте газоанализатора и в п. 5.6 настоящей методики;

к входному штуцеру газоанализатора подвести газ-разбавитель; воздух, азот или другой газ в соответствии с паспортом или инструкцией по эксплуатации,

продуть датчик газоанализатора газом-разбавителем и проверить нулевое показание прибора. С помощью соответствующего реостата установить стрелку прибора на нулевую отметку шкалы.

Нулевое показание газоанализатора должно быть отрегулировано очень тщательно.

5.7.2. В ходе поверки операции по настройке и регулировке газоанализаторов или его отдельных узлов не допускаются.

5.7.3. Для определения основной приведенной погрешности газоанализатора используют поверочные смеси, приготовленные в соответствии с п.п. 4.1.4 и 4.1.5 методики.

5.7.4. Основную приведенную погрешность газоанализатора необходимо определять в трех точках шкалы путем сравнения показаний газоанализатора с содержанием фтористого водорода в поверочных газовых смесях. Каждую точку шкалы проверяют не менее 2 - 3 раз, при этом каждый раз между измерениями газоанализатор следует продувать газом-разбавителем, не содержащим фтористого водорода. Через 10 - 15 мин после установления постоянных значений показания газоанализатора в каждой поверяемой точке шкалы заносят в протокол (приложение 2).

5.7.5. Основную приведенную погрешность газоанализатора рассчитывают как наибольшую разность между показаниями прибора и содержанием фтористого водорода в поверочной газовой смеси, отнесенную к диапазону измерения (а для нулевых шкал - к верхнему пределу измерения) по формуле

где δ_с - основная приведенная погрешность газоанализатора; С_и - измеренное значение концентрации фтористого водорода в газовой смеси по показаниям поверяемого газоанализатора в точке поверки; С_д - действительное значение концентрации фтористого водорода в точке проверки; С_к, С_н - верхний (конечный) и нижний пределы измерения газоанализатора.

Газоанализаторы признают годными, если их основная приведенная погрешность не превышает предела допускаемой основной приведенной погрешности, установленного в паспорте или технических условиях.

5.8. Проверка времени установления показаний газоанализатора. Время установления показаний газоанализатора проверяют в тех же условиях, в каких определяют основную приведенную погрешность при переходе с одной поверочной газовой смеси на другую путем отсчета по секундомеру времени с момента изменения концентрации на входном штуцере газоанализатора до момента установления (неизменных) показаний.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1. Результаты поверки заносят в протокол, рекомендуемая форма которого приведена в приложении 2.

6.2. Все газоанализаторы, признанные в результате поверки годными, опечатывают клеймом поверителя, и на них выдают свидетельства о поверке установленной формы.

6.3. Газоанализаторы, не удовлетворяющие требованиям данной методики, к применению не допускают, и на них выдают извещения о непригодности с указанием причин забракования, а поверительные клейма гасят.

7. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

7.1. Все работы с фтористым водородом следует проводить в. вытяжном шкафу с хорошо действующей тягой.

7.2. Помещение, где устанавливается газоанализатор, должно иметь достаточное освещение и приточно-вытяжную вентиляцию.

7.3. При поверке газоанализаторов по газовым смесям, сброс газа следует осуществлять в вытяжной шкаф через фильтры типа ХП-И.

7.4. Следует помнить, что предельно допустимая концентрация фтористого водорода в воздухе производственных помещений по санитарным нормам составляет 0,5 мг/м³.

7.5. Требования техники безопасности при работе с жидким! фтористым водородом по ГОСТ 14022-78.

ПРИЛОЖЕНИЕ 1
(справочное)

УКАЗАНИЯ ПО ПРИГОТОВЛЕНИЮ И АТТЕСТАЦИИ ИСХОДНЫХ
ГАЗОВЫХ СМЕСЕЙ.

1. Установку для аттестации готовят в соответствии с разд., 2, 3 и пп. 4.1.1 - 4.1.3 настоящей методики. Глубину погружения l стакана воздушного термостата, при необходимости получения газа с более высокой температурой, возможно уменьшать, применяя сменные кольца, устанавливаемые под выступ гайки 3 (см рис. 1). Глубина погружения l определяет вид градуировочной кривой установки.

2. Исходную газовую смесь готовят в соответствии с п. 4.1.4.

3. Фильтр очистки воздуха заменяют на новый через 4 ч после начала работы установки. Использованный фильтр помещают в сушильный шкаф.

4. Следят, чтобы кипящая поверхность жидкого азота в воздушном термостате не опускалась более чем на 15 - 20 мм от нижней поверхности держателя.

5. Поглотитель ХП-И заменяют новым те чаще 1 раза в день.

6. Исходные газовые смеси аттестуют весовым методом в соответствии с МИ 102-76 «Методикой приготовления поверочных парогазовых смесей».

Аттестация сводится к определению зависимости C = f(V), где С - концентрация фтористого водорода в исходной газовой смеси мг/л (мг/м³); V - расход газовой смеси л/мин (м³/мин).

7. Аттестацию проводят для расходов не менее 2 л/мин.
