СТАНДАРТ ЦКБА

СТ ЦКБА 023-2015

Арматура трубопроводная

ТАБЛИЦЫ ФИГУР

Правила обозначения и регистрация

НПФ «ЦКБА»

2015

Предисловие

1 РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА»).

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом от 26.03.2015 г. № 20

3 ВЗАМЕН:

СТ ЦКБА 023-2007 «Арматура трубопроводная. Таблицы фигур. Правила обозначения и регистрация».

СТАНДАРТ ЦКБА

Арматура трубопроводная

ТАБЛИЦЫ ФИГУР

Правила обозначения и регистрация

Дата введения: 01.05.2015

1 Область применения

Настоящий стандарт устанавливает правила обозначения и регистрации таблицы фигур.

2 Обозначение и регистрация таблицы фигур

2.1 Серийная трубопроводная арматура может иметь условное обозначение -таблицу фигур, которое присваивается и регистрируется НПФ «ЦКБА». Форма заявки на присвоение таблицы фигур приведена в приложении А.

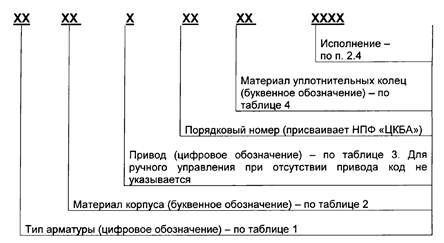

2.2 Условное обозначение таблиц фигур приведена на схеме:

Таблица 1 - Тип арматуры

Тип арматуры

Обозначение

Тип арматуры

Обозначение

Кран

10, 11, с 51 по 59

Клапан регулирующий

25, 26, с 70 по 79

Запорное устройство указателя уровня

12

Клапан смесительный

27

Клапан запорный, клапан отсечной

13, 14, 15, 22, 24, с 60 по 69

Задвижка

30, 31, с 80 по 89

Клапан обратный

16

Затвор дисковый

32, 92

Клапан предохранительный

17, 28

Задвижка шланговая

33

Регулятор давления (клапан редукционный)

18, 21

Элеватор (инжектор)

40

Затвор обратный

19

Конденсатоотводчик

45

Клапан перепускной

20

Фильтр

46

Клапан распределительный

23

Блок предохранительных клапанов

50

Таблица 2 - Материал корпуса

Материал корпуса

Обозначение

Материал корпуса

Обозначение

Сталь углеродистая

с

Монель-металл

мн

Сталь легированная

лс

Пластмассы (кроме винипласта)

п

Сталь коррозионно-стойкая (нержавеющая)

нж

Винипласт

вп

Чугун серый

ч

Фарфор, керамика

к

Чугун ковкий

кч

Титановый сплав

тн

Высокопрочный чугун

вч

Стекло

ск

Латунь или бронза

Б

Алюминий

а

Таблица 3 - Привод

Тип привода

Обозначение

Тип привода

Обозначение

Под дистанционное управление

0

Гидравлический

7

Механический

с червячной передачей

3

Пневмогидравлический

6 (7)

с цилиндрической зубчатой передачей

4

Электромагнитный

8

с конической зубчатой передачей

5

Электрический

9

Пневматический

6

Электрогидравлический

9 (7)

Для обозначения привода используется первая цифра трехзначного числа индекса, при его отсутствии в индексе стоит двухзначное число.

Таблица 4 - Материал уплотнительных колец

Материал колец

Обозначение

Материал колец

Обозначение

Латунь и бронза

бр

Кожа

к

Монель-металл

мн

Эбонит

э

Металл с покрытием

мп

Резина и другие эластомеры

р

Коррозионно-стойкая и нержавеющая сталь

нж

Полиуретан

пу

Нитрированная сталь

нт

Винипласт

вп

Баббит

бт

Пластмассы (кроме винипласта)

п

Стеллит

ст

Без вставных или наплавленных колец (седло выполнено прямо на корпусе)

бк

Графит (ТРГ, пирографит, углекон)

г

Керамика

кр

Сормайт

ср

Фторопласт и его модификации

фт

(Измененная редакция. Изм. № 1)

Примеры:

1 15нж40п - клапан с корпусом из нержавеющей стали с неметаллическим уплотнением в затворе с ручным управлением;

2 15с940п - клапан с корпусом из углеродистой стали с неметаллическим уплотнением в затворе с электроприводом.

2.3 В случае применения внутренних покрытий обозначение материала покрытия объединяется с обозначением материала уплотнений, приведенных в таблице 5.

Таблица 5 - Обозначение внутренних покрытий

Материал внутреннего покрытия

Условное обозначение

Резина (гуммирование)

гм

Эмаль (эмалирование)

эм

Свинец (свинцевание)

св

Пластмасса (футерование пластмассой)

п

Найрит (футерование найритом)

н

Фторопласт

фт

Керамика

кр

2.4 В конце таблицы фигур может быть проставлена цифра, указывающая различные варианты конструктивного исполнения изделия, выполнение его из другого материала и т.д.

Примеры:

1 15нж40п1 - среды по отношению к которым применяемые материалы коррозионно-стойкие, Т рабочей среды до 200 °С;

2 15нж40п2 - рабочая среда хладон с содержанием масел, Т рабочей среды от минус 100 °С до плюс 150 °С

2.5 Таблица фигур, зарегистрированная за одним изготовителем, может использоваться другими изготовителями, при этом в конце таблицы фигур добавляется буква «М», «М1» и т.д., и эти таблицы фигур должны регистрироваться в ЗАО «НПФ «ЦКБА».

Приложение А

(рекомендуемое)

ЗАЯВКА НА РЕГИСТРАЦИЮ ТАБЛИЦЫ-ФИГУР

Таблица А.1

Обозначение



Наименование



Технические условия (ТУ)



Номинальное давление PN



Номинальный диаметр DN



Рабочая среда, температура



Тип арматуры

□ - кран;

□ - регулятор давления (клапан редукцион.)

□ - элеватор (инжектор)

□ - клапан запорный, клапан отсечной;

□ - запор. устройство указателя уровня;

□ - конденсатоотводчик

□ - клапан обратный;

□ - затвор обратный;

□ - фильтр

□ - клапан предохран.;

□ - затвор дисковый;

□ - блок предохран. клапанов

□ - клапан перепуск.;

□ - задвижка;

□ - клапан распределит.;

□ - задвижка шланговая;



□ - клапан регулир.;

□ - клапан смесител.;





Материал корпуса

□ - сталь углерод.;

□ - высокопрочный чугун;

□ - пластмассы (кроме винипласта);

□ - сталь легирован.;

□ - латунь или бронза;

□ - винипласт;

□ - сталь коррозионно-стойкая (нержавеющая);

□ - алюминий;

□ - фарфор, керамика;

□ - серый чугун;

□ - монель-металл;

□ - титановый сплав;

□ - чугун ковкий;



□ - стекло

Тип управления

□ - ручное или автоматическое;

□ - с конической зубчатой передачей;

□ - пневмогидравлический;

□ - под дистанционное управление;

□ - гидравлический;

□ - электромагнитный;

□ - механический с червячной передачей;

□ - с цилиндрической зубчатой передачей;

□ - электрический

□ - пневматический;



□ - электрогидравлический

Материал уплотнительных колец

□ - латунь и бронза;

□ - баббит;

□ - полиуретан;

□ - монель-металл;

□ - стеллит;

□ - винипласт;

□ - металл с покрытием

□ - графит (ТРГ, пирографит, углекон);

□ - пластмассы (кроме винипласта);

□ - коррозионно-стойкая (нержавеющая) сталь;

□ - сормайт;

□ - без вставных или наплавленных колец;

□ - нитрированная сталь;

□ - кожа;

□ - керамика;

□ - эбонит;

□ - фторопласт и его модификации



□ - резина и другие эластомеры;



Внутренние покрытия

□ - резина;

□ - свинец;

□ - найрит;

□ - эмаль;

□ - пластмасса;

□ - фторопласт;





□ - керамика

Организация



Контактное лицо, сделавшее запрос



Тел/факс



Регистрация таблицы фигур в НПФ «ЦКБА»

□□

□□

□

□□

□□

□□□□



□□

□□

□

□□

□□

□□□□



Зарегистрировал (фамилия, подпись, дата)



(Измененная редакция. Изм. № 1)

Генеральный директор
ЗАО «НПФ «ЦКБА»

_____________

подпись

В.П. Дыдычкин







Заместитель генерального
директора - директор по научной работе

_____________

подпись

Ю.И. Тарасьев







Заместитель директора по научной работе

_____________

подпись

С.Н. Дунаевский







Начальник технического отдела

_____________

подпись

Т.Н. Венедиктова







Исполнитель:





Старший инженер технического отдела

_____________

подпись

Т.В. Демидова
