ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
МЕТРОЛОГИИ СТАНДАРТНЫХ ОБРАЗЦОВ (ВНИИМСО)

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ.

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ
ИЗМЕРЕНИЙ ИЗБЫТОЧНОГО ИМПУЛЬСНОГО ДАВЛЕНИЯ
В ДИАПАЗОНЕ 1×106 ¸ 2×108 Па ПРИ ДЛИТЕЛЬНОСТИ
ФРОНТА ИМПУЛЬСА от 2×10-4 до 5×10-3с

МИ 1710-87

Москва
Издательство стандартов
1987

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ.

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ИЗБЫТОЧНОГО ИМПУЛЬСНОГО ДАВЛЕНИЯ В ДИАПАЗОНЕ
1×106 ¸ 2×108 Па ПРИ ДЛИТЕЛЬНОСТИ ФРОНТА ИМПУЛЬСА
от 2×10-4 до 5×10-3с

МИ 1710-87

Содержание

Дата введения 01.01.88

Настоящие методические указания распространяются на государственную поверочную схему для средств измерений избыточного импульсного давления в диапазоне 1 × 106 ¸ 2 × 108 Па при длительности фронта импульса от 2 × 10-4 до 5 × 10-3 с и устанавливают назначение установки высшей точности для воспроизведения единицы давления для области избыточного импульсного давления в диапазоне 1 × 106 ¸ 2 × 108 Па - паскаля (Па) при длительности фронта импульса от 2 × 10-4 до 5 × 10-3  с, комплекс основных средств измерений, входящих в ее состав, основные метрологические характеристики установки высшей точности и порядок передачи размера единицы давления для области избыточного импульсного давления в диапазоне 1 × 106 ¸ 2 × 108 Па при длительности фронта импульса от 2 × 10-4 до 5 × 10-3 с от установки высшей точности при помощи образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

1. УСТАНОВКА ВЫСШЕЙ ТОЧНОСТИ

1.1. Установка высшей точности предназначена для воспроизведения и хранения единицы давления для области избыточного импульсного давления в диапазоне 1 × 106 ¸ 2 × 108 Па при длительности фронта импульса от 2 × 10-4 до 5 × 10-3  с и передачи размера данной единицы при помощи образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве с целью обеспечения единства измерений в стране.

1.2. Установка высшей точности состоит из комплекса следующих средств измерений:

генератор избыточного импульсного давления;

система автоматического сбора и обработки результатов измерений;

измерительные преобразователи избыточного импульсного давления;

насосная станция;

грузопоршневые манометры.

1.3. Диапазон значений давления, воспроизводимый установкой высшей точности, составляет 1 × 106 ¸ 2 × 108 Па, длительность фронта импульса от 2 × 10-4 до 5 × 10-3 с.

1.4. Установка высшей точности обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S0, не превышающим 1,5 × 10-2 при 20 независимых наблюдениях. Неисключенная систематическая погрешность Θ0 не превышает 2 × 10-2.

1.5. Для обеспечения воспроизведения единицы давления для области избыточного импульсного давления в диапазоне 1 × 106 ¸ 2 × 108 Па при длительности фронта импульса от 2 × 10-4 до 5 × 10-3 с с указанной точностью должны быть соблюдены правила хранения и применения установки высшей точности, утвержденные в установленном порядке.

1.6. Установку высшей точности применяют для передачи размера единицы давления для области избыточного импульсного давления в диапазоне 1 × 106 ¸ 2 × 108 Па при длительности фронта импульса от 2 × 10-4 до 5 × 10-3 с образцовым средствам измерений методом прямых измерений.

2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ

2.1. Образцовые средства измерений 1-го разряда

2.1.1. В качестве образцовых средств измерений 1-го разряда применяют генераторы и манометры избыточного импульсного давления в диапазоне 1 ¸ 200 МПа при длительности фронта импульса от 0,2 × 10-3 до 5,0 × 10-3 с.

2.1.2. Пределы допускаемых относительных ∆0 погрешностей до образцовых средств измерений 1-го разряда не должны превышать 3 × 10-2.

2.1.3. Образцовые средства измерений 1-го разряда применяю для поверки образцовых средств измерений 2-го разряда методом прямых измерений.

2.2. Образцовые средства измерений 2-го разряда

2.2.1. В качестве образцовых средств измерений 2-го разряда применяют генераторы и манометры избыточного импульсного давления в диапазоне 1 ¸ 200 МПа при длительности фронта импульса от 0,2 × 10-3 до 5,0 × 10-3 с.

2.2.2. Пределы допускаемых относительных погрешностей ∆0 образцовых средств измерений 2-го разряда составляют от 6× 10-2 до 10 × 10-2.

2.2.3. Образцовые средства измерений 2-го разряда применяют для поверки рабочих средств измерений непосредственным сличением.

3. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ

3.1. В качестве рабочих средств измерений применяют измерительные преобразователи импульсного давления и манометры предельного давления в диапазоне 1 ¸ 200 МПа при длительности фронта импульса от 0,2 × 10-3 до 5,0 × 10-3 с.

3.2. Пределы допускаемых относительных погрешностей ∆0 рабочих средств измерений составляют от 12 × 10-2 до 20 × 10-2.

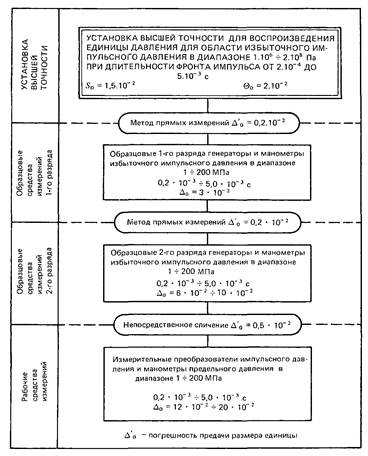

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ
ИЗМЕРЕНИЙ ИЗБЫТОЧНОГО ИМПУЛЬСНОГО ДАВЛЕНИЯ
В ДИАПАЗОНЕ 1×106 ¸ 2×108 Па ПРИ ДЛИТЕЛЬНОСТИ
ФРОНТА ИМПУЛЬСА от 2×10-4 до 5×10-3с









































Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений
избыточного импульсного давления в диапазоне 1 ■ 106-=-2  108 Па
при длительности фронта импульса от 2- 101 до 5-10~3 с

МИ 1710-87

Редактор М. В. Глушкова
Технический редактор Г. А. Теребинкина
Корректор В. И. Варенцова

Сдано в наб. 03.08.87 Подп. в печ. 12.10.87        Т-14766          Формат 60X904ie Бумага

типографская № 2 Гарнитура литературная        Печать высокая        0,5 уел. п. л.

0,5 уел. кр.-отт. 0,21 уч.-изд. л. Тираж 3000 экз. Зак. 1043 Цена 3 коп. Изд. № 9672/42.      ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ

Образцовые средства измерений 1-го разряда

В качестве образцовых средств измерений 1-го разряда применяют генераторы и манометры избыточного импульсного давления в диапазоне 14-200 МПа при длительности фронта импульса от 0,2  10_3 до 5,0- 10~3 с.

Пределы допускаемых относительных погрешностей А» образцовых средств измерений 1-го разряда не должны превышать 3  10”2.

Образцовые средства измерений 1-го разряда применяют для поверки образцовых средств измерений 2-го разряда методом прямых измерений.

Образцовые средства измерений 2-го разряда

2.2.1. В качестве образцовых средств измерений 2-го разряда применяют генераторы и манометры избыточного импульсного давления в диапазоне 1-4-200 МПа при длительности фронта импульса от 0,2- 10-3 до 5,0- 10_3 с.
