ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ
(СНИИМ)

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОЛНОГО СОПРОТИВЛЕНИЯ
В КОАКСИАЛЬНЫХ ВОЛНОВОДАХ ПОПЕРЕЧНОГО
СЕЧЕНИЯ 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм
В ДИАПАЗОНЕ ЧАСТОТ 0,02 - 18,00 ГГц

МИ 1700-87

Дата введения 01.01.88

РАЗРАБОТАНЫ СНИИМ Государственного комитета СССР по стандартам

ИСПОЛНИТЕЛЬ

Э.М. Гутина, канд.техн.наук

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом метрологической службы Государственного комитета СССР по стандартам

Ведущий инженер В.В. Василенко

Старший эксперт В.А. Гинько

УТВЕРЖДЕНЫ СНИИМ 29 января 1987 г.

Взамен ГОСТ 8.172-75, ГОСТ 8.173-75

Настоящие методические указания распространяются на государственную поверочную схему для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02 - 18,00 ГГц и устанавливают порядок передачи размера единицы волнового сопротивления в коаксиальных волноводах от государственного специального эталона единицы волнового сопротивления - ома (Ом) в коаксиальных волноводах при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

1. Эталоны

1.1. Государственный специальный эталон применяют для передачи размера единицы волнового сопротивления в коаксиальных волноводах посредством измерений полного сопротивления вторичным эталонам метолом прямых измерений.

1.2. В качестве рабочих эталонов применяют комплексы мер волнового сопротивления с номинальными значениями 50 и 75 Ом, компаратор, комплексы мер полного сопротивления, аттестованных по коэффициенту стоячей волны (КСВ) и фазе коэффициенту отражения (ср) в диапазоне частот 0,02 - 3,00 ГГц для канала16/4,58 мм; 0,02 - 7,00 ГГц для канала 16/6,95 мм; 0,02 - 18,00 ГГц для каналов 7/3,04 мм и 3,5/1,52 мм.

1.3. Средние квадратические отклонения результатов сличений S_Σок и S_Σφ p рабочих эталонов с государственным составляют от 2⋅10^-3 до 15⋅10^-3 по КСВ и от 0,3 до 1,5° по фазе коэффициента отражения в зависимости от значений КСВ и частоты для каналов 16/6,95 мм; 16/4,58 мм и 7/3,04 мм от от 10⋅10^-3 до 30⋅10^-3 по КСВ и от 1 до 3° по фазе коэффициента отражения для канала 3,5/1,52 мм.

1.4. Рабочие эталоны применяют для поверки образцовых средств измерений 1-го разряда методом прямых измерений.

2. Образцовые средства измерений

2.1. Образцовые средства измерений, заимствованные из других поверочных схем

2.1.1. В качестве образцовых средств измерений, заимствованных из других поверочных схем, применяют образцовые плоскопараллельные концевые меры длины 4-го разряда по ГОСТ 8.020-75.

2.1.2. Образцовые средства измерений, заимствованные из других поверочных схем, применяют для поверки образцовых средств измерений 1-го разряда методом косвенных измерений.

2.2. Образцовые средства измерений 1-го разряда

2.2.1. В качестве образцовых средств измерений 1-го разряда применяют установки для поверки мер КСВ и полного сопротивления, меры КСВ и полного сопротивления, меры волнового сопротивления.

2.2.2. Доверительные погрешности δ_ок и δ_φ установок для поверки мер КСВ и полного сопротивления при доверительной вероятности 0,95 в зависимости от значений КСВ и частоты составляют:

по КСВ от 1⋅10-2 до 3⋅10-2	для канала 16/4,58 мм в диапазоне частот 0,02 - 3,00 ГГц
	для канала 16/6,95 мм в диапазоне частот 0,02 - 7,00 ГГц
	для канала 7/3,04 мм в диапазоне частот 0,02 - 12,00 ГГц
	для канала 3,5/1,52 мм в диапазоне частот 0,02 - 4,00 ГГц
от 3⋅10-2 до 4⋅10-2	для канала 7/3,04 мм в диапазоне частот 12 - 18 ГГц
от 3⋅10-2 до 5⋅10-2	для канала 3,5/1,52 мм в диапазоне частот 4 - 18 ГГц
по φ от 1 до 4° для канала	для канала 16/4,58 мм в диапазоне частот 0,02 - 3,00 ГГц
	для канала 16/6,95 мм в диапазоне частот 0,02 - 7,00 ГГц
	для канала 7/3,04 мм в диапазоне частот 0,02 - 18,00 ГГц
	для канала 3,5/1,52 мм в диапазоне частот 0,02 - 4,00 ГГц
	для канала 3,5/1,52 мм в диапазоне частот 0,02 - 4,00 ГГц
от 4 до 5 для канала	для канала 3,5/1,52 мм в диапазоне частот 4 - 18 ГГц

Доверительные погрешности δ_ок и δ_φ мер КСВ и полного сопротивления при доверительной вероятности 0,95 в зависимости от значений КСВ и частоты составляют:

по КСВ от 0,3⋅10-2 до 2⋅10-2	для канала 16/4,58 мм в диапазоне частот 0,02 - 3,00 ГГц
	для канала 16/6,95 мм в диапазоне частот 0,02 - 7,00 ГГц
	для канала 7/3,04 мм в диапазоне частот 0,02 - 12,00 ГГц
от 0,5⋅10-2 до 3,0⋅10-2	для канала 3,5/1,52 мм в диапазоне частот 0,02 - 4,00 ГГц
от 2⋅10-2 до 3⋅10-2	для канала 7/3,04 мм в диапазоне частот 12 - 18 ГГц
от 3⋅10-2 до 5⋅10-2	для канала 3,5/1,52 мм в диапазоне частот 4 - 18 ГГц
по φ от 0,5 до 2,0°	для канала 16/4,58 мм в диапазоне частот 0,02 - 3,00 ГГц
	для канала 16/6,95 мм в диапазоне частот 0,02 - 7,00 ГГц
	для канала 7/3,04 мм в диапазоне частот 0,02 - 12,00 ГГц
от 0,7 до 3,0°	для канала 3,5/1,52 мм в диапазоне частот 0,02 - 4,00 ГГц
от 2 до 3°	для канала 7/3,04 мм в диапазоне частот 12 - 18 ГГц
от 3 до 5°	для канала 3,5/1,52 мм в диапазоне частот 4 - 18 ГГц

Доверительные относительные погрешности δ_oz мер волнового сопротивления при доверительной вероятности 0,95 в зависимости от значений частоты составляют от 0,7⋅10^-2 до 2,0⋅10^-2

2.2.3. Образцовые средства измерений 1-го разряда применяют для поверки образцовых средств измерений 2-го разряда методом прямых измерений и сличением при помощи компаратора (измерителя КСВ или измерителя полных сопротивлений) и для поверки рабочих средств измерений повышенной точности методом прямых измерений.

2.3. Образцовые средства измерений 2-го разряда

2.3.1. В качестве образцовых средств измерений 2-го разряда применяют меры КСВ и полного сопротивления.

2.3.2. Доверительные погрешности δ_ок и δ_φ образцовых мер 2-го разряда при доверительной вероятности 0,95 в зависимости от значений КСВ и частоты составляют:

по КСВ от 0,7⋅10-2 до 3,0⋅10-2	для канала 16/4,58 мм в диапазоне частот 0,02 - 3,00 ГГц
	для канала 16/6,95 мм в диапазоне частот 0,02 - 7,00 ГГц
	для канала 7/3,04 мм в диапазоне частот 0,02 - 12,00 ГГц
от 3⋅10-2 до 6⋅10-2	для канала 7/3,04 мм в диапазоне частот 12 - 18 ГГц
от 1⋅10-2 до 7⋅10-2	для канала 3,5/1,52 мм в диапазоне частот 0,02 - 18,00 ГГц
по φ от 0,7 до 4,0°	для канала 16/4,58 мм в диапазоне частот 0,02 - 3,00 ГГц
	для канала 16/6,95 мм в диапазоне частот 0,02 - 7,00 ГГц
	для канала 7/3,04 мм в диапазоне частот 0,02 - 12,00 ГГц
от 4 до 7°	для канала 7/3,04 мм в диапазоне частот 12 - 18 ГГц
от 1 до 7°	для канала 3,5/1,52 мм в диапазоне частот 0,02 - 18 ГГц

2.3.3. Образцовые средства измерений 2-го разряда применяют для поверки рабочих средств измерений методом прямых измерений.

3. Рабочие средства измерений

3.1. В качестве рабочих средств измерений применяют оконечные сверхвысокочастотные (СВЧ) элементы с нормируемыми метрологическими характеристиками по КСВ и фазе коэффициента отражения, измерительные линии, измерители полного сопротивления, измерители КСВ панорамные, измерители комплексного коэффициента передачи, измерители параметров неоднородностей.

3.2. Доверительные погрешности δ_ок; δ_φ; δ_oz рабочих средств измерений при доверительной вероятности 0,95 в зависимости от значений КСВ и частоты составляют от 2⋅10^-2 до 30⋅10^-2 по КСВ; от 3 до 20° по фазе коэффициента отражения и от 3⋅10^-2 до 10⋅10^-2 в зависимости от значений частоты по волновому сопротивлению.

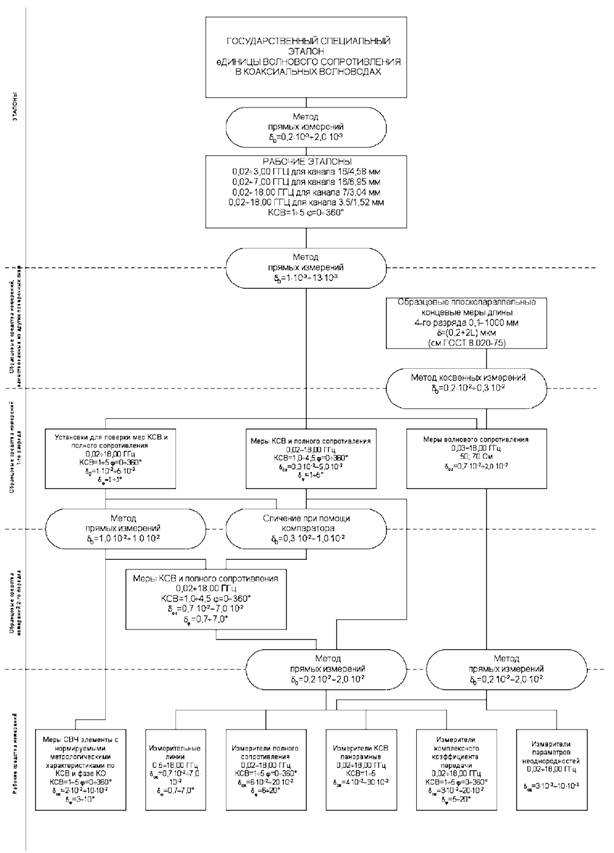

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОЛНОГО СОПРОТИВЛЕНИЯ В КОАКСИАЛЬНЫХ ВОЛНОВОДАХ
ПОПЕРЕЧНОГО СЕЧЕНИЯ 16/6,95; 16/4,58; 7/3,04; 3,5/1,52 мм В ДИАПАЗОНЕ ЧАСТОТ 0,02 ÷ 18,00 ГГц

δ₀ - погрешности передачи размера единицы

Погрешности по фазе коэффициента отражения нормируются при значениях КСВ свыше 1,2
