документы в сфере деятельности Серия 10 Документы по безопасности, Выпуск 84 ФЕДЕРАЛЬНЫЕ НОРМЫ И ПРАВИЛА 2-е издание, исправленное и дополненное Москва
Федеральные нормы и правила в области промышленной безопасности «Правила безопасности пассажирских канатных дорог и фуникулеров» разработаны на основе и взамен Правил устройства и безопасной эксплуатации пассажирских подвесных и буксировочных канатных дорог (ПБ 10-559-03), утвержденных постановлением Госгортехнадзора России от 16.05.2003 № 32, и на основе Правил устройства и безопасной эксплуатации фуникулеров (наклонных подъемников), утвержденных постановлением Госгортехнадзора России от 18.06.1992 № 16. Федеральные нормы и правила устанавливают требования к пассажирским канатным дорогам и фуникулерам, в том числе при их изготовлении, монтаже и наладке, к организации их эксплуатации, в том числе требования к персоналу, к их техническому освидетельствованию, а также к обеспечению безопасности их пассажиров. Федеральные нормы и правила приведены в редакции, действующей с 10.06.2016. СОДЕРЖАНИЕ ПРИКАЗ Федеральной
службы по экологическому, Об
утверждении Федеральных норм и правил в области ________ * Бюллетень нормативных актов федеральных органов исполнительной власти. 2014. № 29. (Примеч. изд.) Зарегистрирован
Минюстом России 13 мая 2014 г. Москва В соответствии с подпунктом 5.2.2.16 (1) Положения о Федеральной службе по экологическому, технологическому и атомному надзору, утвержденного постановлением Правительства Российской Федерации от 30 июля 2004 г. № 401 (Собрание законодательства Российской Федерации, 2004, № 32, ст. 3348; 2006, № 5, ст. 544; № 23, ст. 2527; № 52, ст. 5587; 2008, № 22, ст. 2581; № 46, ст. 5337; 2009, № 6, ст. 738; № 33, ст. 4081; № 49, ст. 5976; 2010, № 9, ст. 960; № 26, ст. 3350; № 38, ст. 4835; 2011, № 6, ст. 888; № 14, ст. 1935; № 41, ст. 5750; № 50, ст. 7385; 2012, № 29, ст. 4123; № 42, ст. 5726; 2013, № 12, ст. 1343; № 45, ст. 5822; 2014, № 2, ст. 108), приказываю: 1. Утвердить прилагаемые Федеральные нормы и правила в области промышленной безопасности «Правила безопасности пассажирских канатных дорог и фуникулеров». 2. Считать не подлежащим применению постановление Федерального горного и промышленного надзора России от 16 мая 2003 г. № 32 «Об утверждении Правил устройства и безопасной эксплуатации пассажирских подвесных и буксировочных канатных дорог» (зарегистрировано Министерством юстиции Российской Федерации 27.05.2003, регистрационный № 4598; Российская газета, № 120/1, 21 июня 2003 г.). 3. Настоящий приказ вступает в силу по истечении трех месяцев после его официального опубликования.
Приложение ФЕДЕРАЛЬНЫЕ
НОРМЫ И ПРАВИЛА ________ * С изменениями, утвержденными приказом Ростехнадзора от 28.04.2016 № 170 (Официальный интернет-портал правовой информации (www.pravo.gov.ni), 30.05.2016, № опубл. 0001201605300042. (Примеч. изд.) I. ОБЩИЕ ПОЛОЖЕНИЯ1. Настоящие Федеральные нормы и правила в области промышленной безопасности «Правила безопасности пассажирских канатных дорог и фуникулеров» (далее - ФНП) разработаны в соответствии с Федеральным законом от 21 июля 1997 г. № 116-ФЗ «О промышленной безопасности опасных производственных объектов» (Собрание законодательства Российской Федерации, 1997, № 30, ст. 3588; 2000, № 33, ст. 3348; 2003, № 2, ст. 167; 2004, № 35, ст. 3607; 2005, № 19, ст. 1752; 2006, № 52, ст. 5498; 2009, № 1, ст. 17, 21; № 52, ст. 6450; 2010, № 30, ст. 4002; 2010, № 31, ст. 4196, ст. 4196; 2011, № 27, ст. 3880; № 30, ст. 4590, 4591, 4596; № 49, ст. 7015, 7025; 2012, № 26, ст. 3446; 2013, № 9, ст. 874, № 27, ст. 3478), Положением о Федеральной службе по экологическому, технологическому и атомному надзору, утвержденным постановлением Правительства Российской Федерации от 30 июля 2004 г. № 401 (Собрание законодательства Российской Федерации, 2004, № 32, ст. 3348; 2006, № 5, ст. 544; № 23, ст. 2527; № 52, ст. 5587; 2008, № 22, ст. 2581; № 46, ст. 5337; 2009, № 6, ст. 738; № 33, ст. 4081; № 49, ст. 5976; 2010, № 9, ст. 960; № 26, ст. 3350; № 38, ст. 4835; 2011, № 6, ст. 888; № 14, ст. 1935; № 41, ст. 5750; № 50, ст. 7385; 2012, № 29, ст. 4123; № 42, ст. 5726, 2013, № 12, ст. 1343; № 45, ст. 5822; 2014, № 2, ст. 108). 2. Настоящие ФНП направлены на обеспечение промышленной безопасности, предупреждение несчастных случаев, аварий, инцидентов на опасных производственных объектах (далее - ОПО), на которых используются пассажирские канатные дороги* и фуникулеры (далее - КД). ________ * Согласно подпункту 1 пункта 6 приложения 2 к Федеральному закону «О промышленной безопасности опасных производственных объектов» подвесные канатные дороги сами являются опасными производственными объектами III класса опасности. (Примеч. изд.) 3. Настоящие ФНП устанавливают требования промышленной безопасности на всех этапах жизненного цикла КД. 4. В настоящих ФНП использованы термины и определения, приведенные в Федеральном законе от 21 июля 1997 г. № 116-ФЗ «О промышленной безопасности опасных производственных объектов», а также дополнительные термины, определения и сокращения, приведенные в приложении № 1 к настоящим ФНП. 5. Действие настоящих ФНП распространяется на следующие КД: а) пассажирские подвесные канатные дороги (далее - ППКД) - КД, подвижной состав которых поддерживается и приводится в движение одним или несколькими канатами: маятниковые канатные дороги (далее - МКД) - КД, подвижной состав которых перемещается между станциями без смены стороны пути; канатные дороги с кольцевым движением - КД, подвижной состав которых движется по замкнутой траектории по обеим сторонам пути. В качестве подвижного состава используются кабины и/или кресла, которые в ходе работы не отцепляются или отцепляются от каната на станциях; б) буксировочные канатные дороги (далее - БКД), в том числе безопорные (далее - ББКД) - КД, на которых пассажиры на лыжах или другом снаряжении, определенном правилами пользования БКД (ББКД), перемещаются по снегу или другой поверхности с помощью буксировочных устройств, постоянно закрепленных на тяговом канате или отцепляемых на станциях; в) комбинированные канатные дороги (далее - ККД) - КД, совмещающие свойства подвесных и буксировочных; г) фуникулеры (далее - наземные канатные дороги, НКД) - КД, в том числе работающие в туннелях и на эстакадах, с ручным или автоматическим управлением, подвижной состав которых перемещается по направляющим и приводится в движение одним или несколькими тяговыми канатами. 6. Действие настоящих ФНП не распространяется на: грузовые канатные дороги; стационарные и передвижные аттракционы на канатной тяге, в том числе водные канатно-буксировочные установки, предназначенные только для водных видов спорта; паромы, приводимые в движение канатами. 7. Оборудование КД, приобретаемое за рубежом, должно соответствовать требованиям настоящих ФНП. 8. Техническая и эксплуатационная документация на КД должна быть выполнена на русском языке и соответствовать требованиям настоящих ФНП. 9. КД, введенные в эксплуатацию до вступления в силу настоящих ФНП, подлежат экспертизе промышленной безопасности в следующих случаях: по истечении срока службы или при превышении количества циклов нагрузки КД, установленных организацией-изготовителем; при отсутствии в технической документации данных о сроке службы КД, если фактический срок ее службы превышает двадцать лет; после проведения работ, связанных с изменением конструкции, заменой материала несущих элементов КД, либо восстановительного ремонта после аварии или инцидента на ОПО, в результате которых КД была повреждена. При отрицательном заключении экспертизы промышленной безопасности дальнейшая эксплуатация КД не допускается. 10. Собственник (владелец) КД обеспечивает содержание КД в исправном состоянии и безопасные условия работы путем организации соответствующего обслуживания, ремонта, производственного контроля, технического освидетельствования и экспертизы промышленной безопасности КД*. ________ * Согласно Федеральному закону «О промышленной безопасности опасных производственных объектов», на который ссылается пункт 1 ФНП, организовывать и осуществлять производственный контроль за соблюдением требований промышленной безопасности, обеспечивать проведение экспертизы промышленной безопасности обязана организация, эксплуатирующая опасный производственный объект. (Примеч. изд.) 11. КД должны быть оснащены средствами (лестницы, площадки, проходы) для безопасного доступа ко всем зонам технического обслуживания. Части КД, где находится персонал, должны исключать скольжение, спотыкание или падение персонала на них или с них. 12. На КД и ее элементах наносятся четкие и нестираемые надписи о видах опасности. Информационные знаки устанавливаются в местах КД, где существует угроза опасности. Опоры КД нумеруются по порядку, начиная с нижней опоры. 13. Устройства аварийной остановки должны быть расположены в местах, доступных для обслуживающего персонала. 14. Информирование пассажиров должно осуществляться и при отключенном питании КД. Установка системы информирования пассажиров на БКД и ББКД не требуется. II. ОБЩИЕ ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К КД15. Техническая документация КД (кроме ББКД) должна содержать: основные технические данные о канатной дороге, параметры отдельных элементов КД (канаты, зажимы, натяжные устройства, приводы, подвижной состав, тормоза, трасса, нагрузки); план и профиль КД с данными о всех пересечениях с другими КД, трассами и прочими транспортными и водными путями, линиями электропередачи и связи, нефте-, газо-, водопроводами; поперечные сечения (в масштабе 1:50 или 1:100) на станциях, трассе с указанием габаритов приближения при прохождении мимо построек и препятствий искусственного и естественного характера, находящихся в зонах безопасности; комплект чертежей узлов, оборудования, гидравлическую, пневматическую, электрическую схемы, включая системы энергоснабжения, управления, связи и сигнализации; техническое описание в случае отсутствия его в руководстве по эксплуатации; руководство по эксплуатации; паспорт (рекомендуемый образец паспорта ППКД и БКД приведен в приложении1 № 2 к настоящим ФНП, рекомендуемый образец паспорта НКД приведен в приложении № 3 к настоящим ФНП); паспорта или сертификаты на механическое, электрическое оборудование и металлоконструкции; руководство по использованию аварийно-спасательного оборудования. Техническая документация ББКД должна содержать: план и продольный профиль; паспорт КД (с указанием предельных параметров длины, перепада высот и производительности); техническое описание в случае отсутствия его в руководстве по эксплуатации; руководство по эксплуатации; руководство по монтажу и демонтажу; паспорта или сертификаты на механическое, электрическое оборудование и металлоконструкции. ________ 1 Приложения № 2 - 8 к Федеральным нормам и правилам в Бюллетене не приводятся. - Прим. ред. [В настоящем издании приложения № 1 - 7 приведены на основе электронного документа, размещенного на официальном сайте Министерства юстиции Российской Федерации в банке данных «Нормативные правовые акты, зарегистрированные в Министерстве юстиции Российской Федерации» (http://minjust.consultant.ru/) в информационно-телекоммуникационной сети «Интернет». Приложение № 8 приведено на основе электронного документа, размещенного на Официальном интернет-портале правовой информации (www.pravo.gov.ru) в той же сети. (Примеч. изд.)] 16. Техническая документация КД дополнительно должна содержать для: НКД - расчет несущих конструкций и основания трассы, значения усилий натяжения каната, опорных усилий прилегания тягового каната на поддерживающих конструкциях, а также габарита приближения строений, хода натяжного груза или штока гидравлического цилиндра (в случае их наличия), максимальной мощности привода и требуемого тормозного усилия, а также гарантированного восприятия окружного усилия; ППКД - расчет продольного профиля, усилий натяжения канатов, значения углов наклона канатов и опорных усилий прилегания на поддерживающих конструкциях, а также габарита приближения строений, провесов, хода натяжного груза или гидроцилиндра, максимальной мощности привода, требуемого тормозного усилия, а также гарантированного восприятия окружного усилия; БКД - расчет продольного профиля, усилий натяжения каната, значения углов наклона каната и опорных усилий прилегания каната на поддерживающих конструкциях, а также габарита приближения строений, провесов, хода натяжного груза или гидроцилиндра, максимальной мощности привода и требуемого тормозного усилия, а также гарантированного восприятия окружного усилия. 17. Руководство (руководства) по эксплуатации, разработанное (разработанные) организацией-изготовителем КД (дубликат (дубликаты) руководства (руководств) по эксплуатации, представленный (представленные) организацией-изготовителем КД) или в случае ее отсутствия специализированной организацией, должно включать: идентификационные данные рабочей документации КД; наименование, тип КД; наименование организации-изготовителя КД; назначение и технические характеристики; указания по наладке, регулировке, техническому обслуживанию и ремонту; порядок проведения испытаний, проверок и их периодичности; правила эксплуатации КД; меры по обеспечению безопасности при эксплуатации, техническом обслуживании, всех видах ремонта, ревизии, диагностировании, испытаниях; назначенные показатели в зависимости от конструктивных особенностей - срок службы или ресурс канатной дороги; перечень возможных неисправностей, отказов и способы их устранения; сведения о быстроизнашиваемых деталях и критериях их замены; требования к персоналу; указания по использованию и меры по обеспечению безопасности при перевозке пассажиров; сведения о спасательном оборудовании, которое должно входить в комплект КД и способах его применения (кроме БКД и ББКД). 18. Расположение трассы КД должно обеспечивать безопасность пассажиров, персонала и третьих лиц во время эксплуатации КД и при ее остановке. 19. Расположение трассы КД должно учитывать: особенности ландшафта, в том числе с точки зрения проведения спасательных работ; опасности природного характера. Дополнительные требования к трассе НКД 20. Прокладку трассы НКД необходимо выбирать с учетом: бокового ускорения; надежности прохождения каната по роликам; равномерного распределения нагрузки на колеса; характеристик подвижного состава; диапазона досягаемости рукой пассажира. Диапазон досягаемости рукой пассажира составляет: 1 м - при полностью открывающихся окнах и в открытых вагонах; 0,2 м - для откидывающихся окон, открывающихся на 0,2 м, причем нижняя кромка открытого окна должна находиться на высоте не менее чем 1,8 м от пола кабины; 0,5 м - для откидывающихся окон, открывающихся на 0,2 м, причем нижняя кромка открытого окна должна находиться на высоте не менее чем 1,5 м от пола кабины. 21. Коэффициент устойчивости подвижного состава во всех направлениях с учетом наиболее неблагоприятного действия на него нагрузок должен быть не менее: 2,0 - с учетом силы ветра при движении подвижного состава; 1,4 - с учетом силы ветра в нерабочем состоянии и при открытых станциях. 22. Максимальный продольный уклон пола вагона относительно горизонтали не должен превышать ±11°30'. При этом максимальный фактический продольный уклон рельсового пути относительно горизонтали не должен превышать ±60°. 23. При определении длины участка разъезда учитываются: тормозной путь вагона, идущего к нижней станции после срабатывания колодочного тормоза вследствие возникновения слабины каната; тормозной путь вагона, идущего к верхней станции, вследствие движения по инерции с последующим освобождением колодочных тормозов из-за возникновения слабины каната, изменения направления движения (если такое происходит) и/или превышения скорости. 24. Радиус поворота пути на линии вне зон разъезда и приближения к станциям должен составлять не менее 50 м. 25. Динамические габариты, определяемые габаритами подвижного состава, составляют ±0,05 м; 26. Боковое ускорение не должно превышать 0,65 м/с2. В рабочем режиме движения ускорение/замедление не должно превышать 0,35 м/с2. 27. В аварийном режиме замедление не должно превышать 3,2 м/с2. Дополнительные требования к трассе ППКД 28. ППКД в плане должна быть прямолинейна. Разрешается отклонение каната на опоре в плане не более: для несущих канатов - 17ʹ; для несуще-тяговых канатов 30ʹ. 29. При горизонтальном смещении канатов вследствие ветровых нагрузок учитывается влияние на длине пролета скоростного (динамического) давления: не менее 0,2 кН/м2 - в рабочем режиме дороги; не менее 1,2 кН/м2 - в нерабочем режиме. 30. При равномерном движении груженого подвижного состава следует учитывать добавочную величину провеса каната для: несущих канатов - 10 %; тяговых и несуще-тяговых канатов - 20 %. 31. Максимальные значения углов поперечного раскачивания подвижного состава должны составлять для закрытых кабин и открытого подвижного состава без пассажиров - 19°30ʹ. В случае установки на линейном оборудовании направляющих, это значение может быть уменьшено: без проводника и скоростью движения более 5 м/с - до 14°20ʹ; без проводника и скоростью движения до 5 м/с - до 11°30ʹ; 32. Максимальное значение угла поперечного раскачивания для кабин с проводником и кабин, оснащённых дистанционным управлением, с помощью которого можно остановить дорогу или регулировать скорость движения составляет: при скорости больше 7 м/с - 8°35ʹ; при скорости меньше или равной 7 м/с - 6°50ʹ; 33. Максимальное значение угла поперечного раскачивания для груженых открытых кабин и кресел с учетом диапазона досягаемости рукой, ногой пассажира и лыжами - 11°30ʹ. 34. Максимальное значение угла продольного раскачивания подвижного состава для: кольцевых и маятниковых КД на трассе - 19°30ʹ; маятниковых КД на станциях - 8°35ʹ. 35. Диапазон досягаемости рукой, ногой, лыжами: диапазон досягаемости рукой составляет для закрытых кабин (вагонов): 1 м - при всех открытых окнах; 0,2 м для откидывающихся окон, открывающихся на 0,2 м, причем нижняя кромка открытого окна должна находиться выше пола кабины на 1,8 м; 0,5 м для откидывающихся окон, открывающихся на 0,2 м, причем нижняя кромка открытого окна должна находиться выше пола кабины на 1,5 м; у открытых кабин и кресел диапазон досягаемости рукой составляет 1 м со всех сторон и на высоте от поверхности сиденья кресла 1 м; на дорогах с перевозкой пассажиров в кабинах стоя диапазон досягаемости рукой составляет 1 м со всех сторон кабины; диапазон досягаемости лыжами находится ниже уровня сидения на 0,5 м и параллельно ему. Длина зоны для лыж составляет 1 м по ходу движения дороги и столько же в обратном направлении. 36. Колея ППКД принимается из расчета того, чтобы при отклонении кресел (кабин) внутрь колеи на 11°30' между ними было расстояние не менее: для одноканатных дорог с кольцевым движением отцепляемого и неотцепляемого подвижного состава: в пролете длиной до 200 м - 1 м; в пролете длиной более 200 м - 1 м + 0,2 м на каждые дополнительные (полные или неполные) 100 м; для двухканатных дорог с кольцевым движением отцепляемого подвижного состава и с маятниковым движением: в пролете длиной до 300 м - 1 м; в пролете длиной более 300 м - 1 м + 0,2 м на каждые дополнительные (полные или неполные) 100 м. Дополнительные требования к трассе БКД и ББКД 37. Буксировочная дорожка должна располагаться так, чтобы в случае длительной остановки дороги или падения пассажира на буксировочной дорожке все пассажиры могли самостоятельно быстро покинуть линию подъема (буксировочную дорожку). 38. Длина ББКД в плане не должна превышать 400 м и вся буксировочная дорожка должна быть видна с конечных станций. 39. Продольный уклон буксировочной дорожки не должен превышать следующих значений: для ББКД: у шкивов - 14°; на линии - 22°; для БКД: с двухместными буксировочными устройствами - 26°; с одноместными буксировочными устройствами - 30°. Продольный уклон на отдельных участках БКД с двухместными буксировочными устройствами может быть увеличен до 30°, если до и после таких участков расположены пологие участки с уклоном до 20° длиной равной длине участка с увеличенным продольным уклоном. 40. Поперечный уклон буксировочной дорожки не допускается. 41. Ширина буксировочной дорожки должна быть не менее: у двухместных БКД - 2,5 м; у одноместных БКД - 2 м. Эту ширину необходимо увеличивать на мостах и во впадинах на 0,5 м. 42. Максимальное значение угла поперечного раскачивания буксировочных устройств не должно превышать 11°30ʹ. 43. Узел соединения буксировочного устройства с тяговым канатом должен иметь упоры, ограничивающие продольное качание жесткой части устройства на угол ±80° от вертикали. 44. При определении габаритов КД должны учитываться отклонения, провесы канатов и подвижного состава под действием ветровой нагрузки при работе дороги, а также провесы и отклонения несущих, несуще-тяговых, тяговых и других канатов при остановленной дороге и воздействии нормативной ветровой нагрузки в месте размещения КД. 45. При определении низших точек КД к расчетной величине статического провеса должна добавляться составляющая, учитывающая динамический характер нагрузок при ее работе. За указанную составляющую принимается наибольшая из следующих величин: 10 % наибольшего провеса несущего каната в данной точке; 20 % наибольшего провеса тягового или несуще-тягового каната в данной точке. 46. Безопасное расстояние до строений одной КД (зона безопасности) не должно пересекаться с зоной безопасности другой КД, транспортного пути или с местом прохождения линии электропередач. 47. При прохождении КД в лесистой местности необходимо исключить возможность падения деревьев на линию КД, ее элементы, оборудование и подвижной состав. Просека под линией канатной дороги должна быть освобождена от лесонасаждений и иметь ширину не менее колеи КД с учетом поперечных колебаний канатов и подвижного состава. Исключения составляют случаи, когда проектом КД не предусмотрена вертикальная эвакуация пассажиров с подвижного состава. 48. Все пересечения КД или параллельное следование с ней железных дорог, линий электропередач, рек, каналов и других водных препятствий, шоссе, прокладка дороги над сооружениями, а также установка опор и станций КД вблизи аэродрома должны быть согласованы на стадии проектирования КД. 49. Прохождение трассы КД над территорией детских дошкольных и образовательных организаций запрещено. 50. При пересечении и сближении высоковольтной линии (далее - ВЛ) электропередачи с ППКД такие сближения и пересечения должны быть согласованы с владельцем ВЛ, а также должны быть выполнены следующие требования: расстояние от подвижных частей ППКД до опор ВЛ не должно быть меньше 4 м; угол пересечения в плане линии ППКД и линии ВЛ не должен быть меньше 15°; расстояние от проводов ВЛ до элементов ППКД, учитывая все отклонения проводов ВЛ и элементов ППКД в метрах, должно быть не меньше 1,5 + 0,015U, где U - номинальное напряжение ВЛ; ВЛ напряжением до 1 кВ должна проходить под ППКД, при этом ППКД должна иметь снизу мостки и/или сетки для ограждения проводов ВЛ; провода ВЛ напряжением свыше 1 кВ должны располагаться над ППКД и иметь заземленные защитные устройства, предотвращающие падение проводов на элементы ППКД. В исключительных случаях допускается прохождение ВЛ до 220 кВ под ППКД, которые должны иметь мостки для ограждения проводов ВЛ. Крепление мостков на опорах ВЛ не допускается. Дополнительные требования к зонам безопасности НКД 51. Минимальный габарит от зон досягаемости рукой до препятствий по горизонтали и вертикали, а также между зонами досягаемости рукой движущихся навстречу вагонов должен составлять 0,1 м. 52. Проходы для персонала и эвакуации пассажиров вдоль трассы должны иметь ширину не менее 0,6 м и высоту не менее 2,0 м. Переезды и пешеходные переходы, пересекающиеся с трассой, должны располагаться на разных уровнях с рельсовым путем, направляющими или эстакадой фуникулера. Дополнительные требования к зонам безопасности ППКД 53. На станциях кресельных канатных дорог боковое безопасное расстояние между свободно висящим креслом без пассажиров и неподвижными деталями ППКД на уровне сиденья должно составлять: со стороны оси дороги - не менее 0,8 м от края кресла; снаружи - не менее 1 м от края кресла. Если поперечное раскачивание кресел на станциях ограничивается направляющими, то безопасное расстояние со стороны оси дороги может быть снижено до 0,6 м. 54. При установке направляющих подвижного состава ППКД необходимо соблюдать следующие требования: направляющие не должны наносить повреждения канатам с учетом продольного раскачивания подвижного состава; направляющие на линейном оборудовании трассы устанавливают для ограничения поперечного раскачивания закрытых вагонов (кабин) вне диапазона досягаемости рукой и на высоте нахождения центра тяжести вагона (кабины); направляющие на станциях или в непосредственной близости от них необходимо устанавливать вне диапазона досягаемости рукой; направляющие на станциях должны быть установлены таким образом, чтобы кабины при продольных колебаниях 14°20ʹ и одновременных поперечных колебаниях 14°20ʹ не могли соприкасаться; направляющие на станциях устанавливают для ограничения поперечного раскачивания кресел на 28°30ʹ; направляющие на опорах и направляющие планки на кабинах необходимо располагать так, чтобы обеспечить безопасное движение кабин при одновременных продольных колебаниях на 19°30ʹ и поперечных колебаниях на 11°30ʹ. У подвесных канатных дорог с двумя несущими канатами поперечное раскачивание уменьшают до 9°45ʹ. 55. Ко всем сооружениям ППКД должны быть предусмотрены подходы либо подъезды. 56. Расстояние по вертикали от низшей точки подвижного состава ППКД до земли должно быть не менее: 3 м - с учетом снежного покрова в тех местах, где возможно присутствие людей; 2 м - с учетом снежного покрова в тех местах, где исключается присутствие людей. Расстояние по вертикали от низшей точки подвижного состава ППКД должно быть не менее: 1,5 м - до верха деревьев; 2 м - до высшей точки здания или сооружения, находящегося под трассой ППКД, а также до верха железнодорожного, автодорожного или судоходного габарита. 57. Максимальное расстояние от низшей точки подвижного состава до земли для ППКД с закрытым подвижным составом не должно превышать 30 м. Расстояние до земли может быть увеличено до 60 м, если в этом пролете находятся не более 5 кабин на каждой ветви каната. 58. В случае когда эвакуацию пассажиров предусмотрено проводить путем перемещения подвижного состава, либо при помощи специального устройства путем его продвижения по канату, разрешается неограниченное увеличение расстояния по вертикали от низшей точки подвижного состава до поверхности земли или водной поверхности на отдельных участках трассы. 59. Максимальное расстояние по вертикали от низа подвижного состава до земли или водной поверхности для ППКД с открытым подвижным составом не должно превышать 18 м. На участках протяженностью не более 1/3 длины пролета ППКД с открытым подвижным составом разрешается увеличение не более чем на 10 м от максимального расстояния по вертикали от низа подвижного состава до земли или водной поверхности. Дополнительные требования к зонам безопасности БКД 60. Приближение строений или естественных препятствий к внешним габаритам БКД должно составлять не менее 2 м. 61. Естественные препятствия, которые могут представлять опасность для пассажиров, должны быть ограждены. 62. Если буксировочная дорожка проходит рядом с местом катания лыжников, то буксировочную дорожку необходимо обозначить (выделить). 63. В случае параллельного прохождения двух БКД, когда оба тяговых каната со стороны подъема проходят рядом друг с другом, минимальное расстояние между буксировочными дорожками должно составлять 3,2 м. При параллельном прохождении БКД и ББКД минимальное расстояние между буксировочными дорожками должно составлять 15 м. 64. Пересечение лыжной дорожки с трассой для катания на одном уровне запрещено. 65. При прохождении буксировочной дорожки через мост ее ограждают с обеих сторон перилами, минимальная высота которых должна быть на один метр выше снежного покрова. 66. Высота прохождения тягового каната у БКД с барабанными буксировочными устройствами должна обеспечить прохождение опорных тарелок и траверс на расстоянии не менее 2,3 м над поверхностью снежного покрова по всей длине трассы. 67. Угол между вытянутым вытяжным канатом и нормалью должен оставаться не менее 17° при всех условиях эксплуатации. 68. У БКД с буксировочными устройствами штангового типа расстояние от тягового каната до снежного покрова не должно превышать длины буксировочного устройства с нагрузкой на опорную тарелку или траверсу - 200 Н. 69. На ББКД канат на стороне подъема должен проходить на одинаковой высоте по всей длине трассы. 70. Движущиеся и вращающиеся части КД находящиеся в зонах, где могут находиться пассажиры, а также в зонах площадок обслуживания должны быть оборудованы защитными устройствами. 71. Помещение оператора и другие помещения, в которых персонал осуществляет контроль эксплуатации КД, должны быть расположены так, чтобы были видны зоны входов и выходов, у кресельных канатных дорог - зоны стабилизации, зоны безопасности и приближения, у дорог с отцепляемыми зажимами - также зоны посадки-высадки. 72. Проходы для пассажиров и персонала должны быть безопасными при любых погодных условиях. Проходы для пассажиров и персонала, используемые пешеходами, не должны иметь уклон более 5°. При большем уклоне они должны быть оборудованы лестницами. 73. Проходы для пассажиров, за исключением зон посадки-высадки, должны быть расположены за пределами зон безопасности. 74. Высота проходов для пассажиров под транспортными путями и рабочими зонами должна быть не менее 2,5 м. На рабочих площадках обслуживания подвижного состава и в местах расположения проходов для персонала, где нависают детали конструкции, достаточно прохода высотой 2 м. Эти детали конструкции должны быть обозначены (выделены) и освещены. 75. Минимальная ширина проходов для пассажиров должна соответствовать пропускной способности дороги и быть не менее 1,25 м. Контрольные зоны для предъявления проездных документов и входы для КД с креслами и БКД должны быть шириной не менее 0,6 м. 76. Для доступа пассажиров в креслах-каталках подъездные пути, должны быть оборудованы: полом с горизонтальной поверхностью или поверхностью с уклоном не более 3°, исключающим скольжение кресел-каталок; пандусом с уклоном до 5° с горизонтальными площадками длиной 1,5 м через каждые 10 м; лестничными площадками для изменения направления движения кресел-каталок; порогами высотой не более 0,02 м; проходами в контрольных зонах для предъявления проездных документов и входами для КД шириной не менее 0,9 м. 77. Проходы и площадки, которые находятся выше уровня земли должны быть ограждены перилами высотой не менее 1 м и сплошным ограждением по низу на высоту не менее 0,1 м. 78. На станциях, расположенных горизонтально, на которых пассажиры производят посадку и высадку, расстояние по горизонтали между подвижным составом (кабины и вагоны) и краем платформы должно составлять не более 0,05 м. 79. У КД с креслами расстояние между поверхностью земли и сиденьем в зонах посадки-высадки должно составлять при статической нагрузке 500 ± 50 мм, расстояние измеряют от середины передней кромки сиденья. При измерении учитывают высоту снежного покрова. Высота от пола станции по вертикали должна позволять прохождение груженого кресла КД с опущенной подножкой. Угол поперечного уклона сиденья при односторонней статической нагрузке в зоне посадки-высадки не должен превышать 5°. 80. Для предотвращения травмирования персонала со стороны буксировочных устройств, натяжного груза или других подвижных частей, механизмов и элементов БКД при их неконтролируемом движении в зонах станций БКД должны быть установлены ограждения. Зоны посадки и высадки кресельных КД 81. Зоны посадки на КД с креслами рекомендуется устраивать в соответствии с параметрами, изображенными на рисунке1 1. ________ 1 Рисунки в Бюллетене не приводятся. - Прим. ред. [В настоящем издании рисунки, кроме рисунков 1, 2 и рисунков в приложении № 8, приведены на основе электронного документа, размещенного на официальном сайте Министерства юстиции Российской Федерации в банке данных «Нормативные правовые акты, зарегистрированные в Министерстве юстиции Российской Федерации» (http://minjust.consultant.ru/) в информационно-телекоммуникационной сети «Интернет». Рисунки 1, 2 и рисунки в приложении № 8 приведены на основе электронного документа, размещенного на Официальном интернет-портале правовой информации (www.pravo.gov.ru) в той же сети. (Примеч. изд.)] Рисунок 1. Зоны посадки на кресельных КД 1 - зона

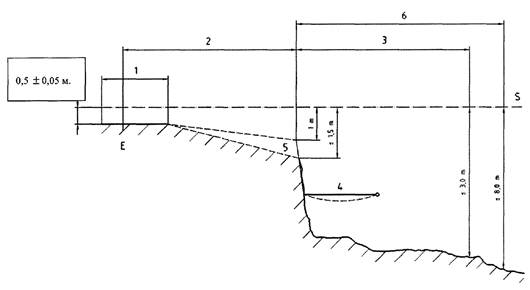

посадки; 2 - зона стабилизации; 3 - зона безопасности; 82. Посадочные площадки КД с креслами выполняются горизонтальными. Длина зоны посадки пешеходов и лыжников составляет от 2,5 до 3,5 м. Расстояние от начала зоны посадки до точки посадки Е составляет не более 1/3 длины зоны посадки. Начало посадочной площадки у КД с креслами с неотцепляемыми зажимами располагается на участке после объезда шкива креслами. В конце площадки должны располагаться зоны стабилизации и безопасности согласно рисунку 1. Длина зоны стабилизации должна соответствовать расстоянию, проходимому креслом на рабочей скорости за 3,5 с, а зоны безопасности - за 7 с. Начало зон стабилизации и безопасности отсчитывается от точки Е. За зоной посадки по направлению движения КД до места, в котором высота прохождения кресла достигает 2 м, и в этой же зоне прохождения встречных кресел должны быть предусмотрены свободные габариты снаружи КД, считая от края кресла: 0,6 м при скорости движения подвижного состава до 1,3 м/с, 0,8 м при скорости движения подвижного состава свыше 1,3 м/с. В зоне безопасности, где расстояние от низа подвижного состава до поверхности земли превышает 3 м или уклон профиля в конце зоны стабилизации составляет более 30°, необходима установка улавливающих защитных сеток (позиция 4 на рисунке 1) на расстоянии не более 1,5 м по высоте от линии прохождения сидения кресел и длиной до окончания зоны стабилизации. 83. В зоне стабилизации необходимо выдерживать расстояние до земли не более 1,5 м, а в зоне безопасности - не более 3 м. Кроме того, расстояние до земли на участке 6 рисунка 1 должно быть не более 8 м. 84. В случаях, когда в конце зоны стабилизации при уклоне профиля более 30° перепад высот составляет более 1 м, необходимо устанавливать защитные сетки. 85. Для пешеходов и для лыжников на КД должны быть предусмотрены отдельные входы. 86. Неподвижные конструкции устройств регулировки входов (турникеты) должны быть размещены на расстоянии не менее 0,6 м от подвижного состава. 87. Движение КД с отцепляемым подвижным составом должно обеспечиваться с постоянной скоростью как минимум до середины зоны посадки на станции. 88. В зоне посадки лыжников с посадочным конвейером на кресельных канатных дорогах с неотцепляемым подвижным составом необходимо выполнять следующие требования: скорость конвейера должна зависеть от скорости несуще-тягового каната и не должна превышать 1 м/с; скорость подвижного состава и посадочного конвейера не должна превышать значений, приведенных в пункте 180 настоящих ФНП; необходимо установить длину посадочного конвейера и устройства регулировки входов и их взаимодействие так, чтобы посадка заканчивалась не дальше, чем за 1 м до конца ленты конвейера; вход лыжников на посадку должен быть расположен по направлению к посадочному конвейеру и должен управляться устройством, определяющим положение подвижного состава. При неисправности автоматического управления входами использование посадочного конвейера запрещено. 89. В зоне посадки должны быть установлены следующие указатели: место посадки; опустить скобу безопасности или защитный колпак; не прыгать из кресла; не раскачиваться. 90. Места высадки для кресельных канатных дорог располагаются горизонтально. 91. Расстояние до земли в зоне приближения должно составлять не более 3 м и должно уменьшаться по ходу движения. Это расстояние в соответствии с профилем и (или) расположением несуще-тягового каната предполагает установку защитных сеток. 92. При перепаде высот в зоне высадки, более чем на 1 м в начале наклонного участка или при расстоянии до земли более 3 м, устанавливаются защитные сетки. 93. Зоны высадки КД с креслами рекомендуется устраивать в соответствии с параметрами, изображенными на рисунке 2. Рисунок 2. Зоны высадки КД с креслами 1 - зона

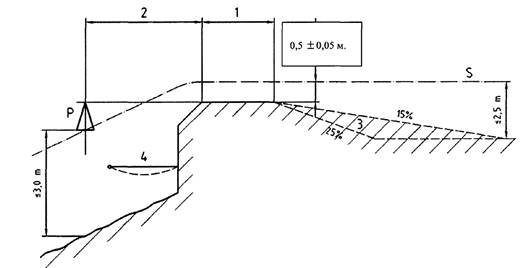

высадки; 2 - зона приближения; 3 - зона безопасности; Длина зоны приближения должна соответствовать расстоянию, проходимому креслом на рабочей скорости за 5 с. Расстояние от низа подвижного состава до поверхности земли в этой зоне не должно превышать 3 м и уменьшаться по мере приближения к зоне высадки до значения, указанного в пункте 79. В зоне приближения, где расстояние от низа подвижного состава до поверхности земли превышает 3 м или уклон профиля составляет более 30°, необходима установка улавливающих защитных сеток (позиция 4 на рисунке 2) на расстоянии не более 1,5 м по высоте от линии прохождения сидения кресел и длиной не менее половины зоны приближения. Перед зоной высадки по направлению движения КД от места, в котором высота прохождения кресла достигает 2 м, и в этой же зоне прохождения встречных кресел должны быть предусмотрены свободные габариты снаружи КД не менее 1,25 м. 94. При перевозке лыжников после зоны высадки устраивается наклонный съезд, обеспечивающий соблюдение следующих требований: лыжники должны продолжить движение без резкого изменения направления; уклон съезда должен составлять от 15 % до 25 %; длина наклонного съезда должна быть достаточной для ухода лыжников из зоны возможного контакта с креслом до обеспечения безопасного расстояния с ним и составлять не менее 0,5 м; для КД с креслами с неотцепляемыми зажимами наклонный спуск должен начинаться не менее чем за 1,5 с до прохождения креслом оси обводного шкива; для КД с креслами с отцепляемыми зажимами наклонный спуск должен начинаться за 1,5 с до изменения направления движения кресел. 95. Если на КД с креслами с неотцепляемыми зажимами пассажир не успел выйти из кресла, КД должна быть автоматически остановлена. 96. В зоне высадки должны быть установлены следующие указатели: поднять носки лыж; открыть скобу безопасности или защитный колпак; место высадки. Зоны посадки и высадки БКД и ББКД 97. Входы и зоны посадки должны быть оборудованы с учетом пропускной способности и равномерного прохода пассажиров. Зона посадки должна быть расположена горизонтально. 98. На ББКД должна быть исключена возможность приближения лыжника к шкивам. 99. На БКД с буксировочными устройствами барабанного типа и самообслуживанием расстояние между опорной тарелкой или траверсой и поверхностью снежного покрова в зоне посадки должно составлять 0,6 - 1,0 м. При наличии в месте посадки персонала, подающего лыжникам буксировочные устройства, высота прохождения траверсы (тарелки) над снежным покровом должна быть не менее 1,6 м. 100. В зоне посадки должны быть установлены следующие указатели: не выходить за пределы буксировочной дорожки; при падении немедленно покинуть буксировочную дорожку; высадка и посадка на данном участке трассы запрещены; взять лыжные палки в одну руку; запрещено применять стиль «слалом» при движении по дорожке. 101. Зону высадки необходимо располагать так, чтобы ее можно было быстро покинуть и обеспечить приведение буксировочных устройств в исходное состояние. 102. В зоне высадки БКД с буксировочными устройствами барабанного типа барабаны должны проходить на высоте не менее 2,3 м от поверхности снежного покрова. При этом после высадки пассажира вытяжной канат не должен перехлестываться с конструкциями дороги и буксировочными устройствами на стороне спуска. Расстояние от тягового каната БКД со штанговыми буксировочными устройствами до поверхности снежного покрова должно быть не меньше длины собранного буксировочного устройства. 103. Угол уклона зоны высадки не должен превышать 6° по направлению к выезду на трассу: у БКД с барабанными устройствами непосредственно за опорой; у БКД с буксировочными устройствами штангового типа так, чтобы пассажиры отпускали буксировочные устройства непосредственно после того, как зажим минует последнюю опору. 104. На верхней станции расстояние (L) между началом пункта отцепления лыжников и точкой вхождения каната на шкив или балансир должно обеспечивать принятие буксировочным устройством исходного положения, а именно: при устройстве барабанного типа L ≥ 12V; при устройстве штангового типа L ≥ 4V, где V - максимальная скорость дороги м/с. Допускается уменьшать это расстояние в случае обеспечения безопасного прохождения буксировочного устройства в зоне станции. На БКД с буксировочными устройствами как барабанного, так и штангового типа разрешается выход пассажиров у шкива, если это предусмотрено конструкцией станции. 105. За зоной высадки устанавливают устройства контроля, автоматически останавливающие дорогу, в следующих случаях: пассажир не успел отпустить буксировочное устройство; буксировочное устройство не вернулось в исходное состояние. 106. На трассе ББКД устройства контроля располагают за зоной высадки так, чтобы исключить возможность приближения пассажира к шкивам. 107. В зонах высадки должны быть установлены информационные знаки: предварительное оповещение о месте высадки; отпустить буксировочное устройство; не задерживаться в месте высадки. 108. Стальные канаты, применяемые на КД, должны быть грузо-людского назначения, нераскручивающиеся. Соответствие каната должно подтверждаться сертификатом, выданным организацией-изготовителем каната. 109. Прочность канатов при растяжении должна соответствовать параметрам, определяемым по формуле:
где: F0 - разрывное усилие каната в целом, принимаемое по сертификату или свидетельству об испытании; S - наибольшее натяжение каната; kз - минимальный коэффициент запаса прочности, принимаемый в соответствии с критериями, приведенными в пунктах 118 - 122 настоящих ФНП. 110. При указании в сертификате (свидетельстве об испытании) организации-изготовителя суммарного разрывного усилия всех проволок, разрывное усилие каната в целом определяют путем умножения суммарного разрывного усилия всех проволок на коэффициент потери сечения. 111. Коэффициент потери сечения составляет: для круглопрядных канатов - 0,83; для канатов закрытой конструкции - 0,9. 112. Выбор каната должен производиться в соответствии с критериями, приведенными в таблице № 1. Критерии выбора стальных канатов
113. Выбор вида крепления концов каната должен соответствовать параметрам, приведенным в таблице № 2. Варианты крепления концов каната
114. Количество счалок при сращивании тяговых и несуще-тяговых канатов должно быть минимальным и определяться с учетом длины поставляемых канатов. Минимальная длина счалки должна быть не менее 1200dк (dк - номинальный диаметр каната). При выполнении двух счалок и более расстояние между ними должно быть не менее 3000dк. 115. Диаметр каната в зоне счалки, измеренный в натянутом состоянии, не должен превышать номинальный диаметр более чем на: 5 % - между узлами счалки; 15 % - в месте узлов счалки для КД с неотцепляемым зажимом; 10 % - в месте узлов счалки для КД с отцепляемым зажимом. 116. Сращивание несущего каната, а также сращивание натяжных канатов не разрешается. 117. Разрешается производить сращивание концов тяговых канатов ББКД с использованием специальных приспособлений с клиновыми замками. 118. Минимальный коэффициент запаса прочности несущих канатов должен соответствовать указанному значению для следующих трех условий:
119. Минимальный коэффициент запаса прочности тяговых канатов должен соответствовать следующим значениям:
120. Минимальный коэффициент запаса прочности для несуще-тяговых канатов принимается равным 4. 121. Минимальный коэффициент запаса прочности для натяжных канатов принимается равным 5. При двух или более идущих параллельно натяжных канатах без уравновешивания сил минимальный коэффициент запаса прочности для всех канатов в совокупности принимается равным 6. 122. Минимальный коэффициент запаса прочности для спасательных и эвакуационных канатов должен соответствовать следующим значениям:
123. Минимальный диаметр счаленных (замкнутых) спасательных канатов должен составлять не менее 15 мм. 124. Минимальный коэффициент запаса прочности для вантовых канатов и канатов для подвески кабеля должен соответствовать следующим значениям:
125. Отношение между минимальным натяжением каната и весом груженого подвижного состава рассчитывают со следующими минимальными коэффициентами:
126. Отношение между минимальным натяжением каната и нагрузкой на одно ходовое колесо подвижного состава должны рассчитываться с минимальными коэффициентами:
127. Отношение между минимальным натяжением несуще-тягового или тягового каната ППКД и нагрузкой на ролик балансира должно быть не менее 15. 128. Соотношение диаметра опорного элемента D к диаметру каната должно быть не меньше величины, указанной в таблице № 3.
Нормы браковки стальных канатов 129. Браковку стальных канатов двойной свивки по числу обрывов следует производить в соответствии с параметрами, приведенными в таблице № 4.
Примечание. d - диаметр каната. При подсчете обрывов учитывают только один обрыв по длине проволоки на контролируемом участке, повторные обрывы этой проволоки не учитывают. 130. При уменьшении диаметра несуще-тяговых, тяговых и натяжных канатов в результате поверхностного износа или коррозии на 7 % и более по сравнению с номинальным диаметром канат подлежит браковке даже при отсутствии видимых обрывов проволок. 131. При уменьшении диаметра несуще-тяговых, тяговых и натяжных канатов в результате повреждения сердечника, внутреннего износа, обмятия на 10 % от номинального диаметра канат подлежит браковке даже при отсутствии видимых обрывов проволок. 132. При износе высоты наружной фасонной проволоки замка на 50 % и более, канат закрытой конструкции бракуют. 133. Для оценки состояния внутренних проволок, а именно для контроля потери металлической части поперечного сечения проволок каната двойной свивки и закрытой конструкции (потери внутреннего сечения), вызванных обрывами, механическим износом и коррозией внутренних проволок, канат необходимо подвергать дефектоскопии по всей его длине. При выявлении с помощью дефектоскопа потери металлического сечения проволок, достигшей 10 % и более, канат бракуют. 134. При обнаружении в канате одной или нескольких оборванных прядей, канат к дальнейшей работе не допускается. 135. Не допускаются к дальнейшей работе канаты при обнаружении корзинообразной деформации, выдавливания сердечника, выдавливания проволок или расслоения прядей, местного увеличения диаметра каната, местного уменьшения диаметра каната, раздавленных участков, перекручиваний, заломов, перегибов, повреждений в результате температурных воздействий или электрического дугового разряда. 136. Несущие канаты закрытой конструкции подлежат замене, если: на участке, длиной равной 6dк, имеются разрывы двух и более смежных проволок наружного слоя; оборванные концы наружных проволок каната выступают; на участке, длиной равной 30dк, одна шестая часть (16,6 %) проволок наружного слоя замка оборвана; имеется выход из замка одной и более проволок наружного слоя без ее обрыва. 137. У тяговых канатов ББКД, выполненных из синтетических материалов, каждый видимый признак повреждения или ухудшения состояния каната (изменение диаметра, формы или расположения прядей) является критерием браковки каната. 138. Для несуще-тяговых и тяговых канатов по результатам браковки определяют степень ремонтопригодности (возможность замены отдельных прядей или дефектных участков каната в целом). Решение о проведении ремонта канатов принимает владелец ОПО. 139. После любого внешнего воздействия (укорачивание, ремонт, удар молнии, деформирование) на несуще-тяговые, тяговые и несущие канаты перед началом эксплуатации должна быть выполнена магнитная дефектоскопия каната. 140. Для тяговых канатов на анкерном устройстве только для первого и второго витков со стороны натяжения используют те же критерии отбраковки, что и для каната. Двигатели, редукторы, трансмиссия 141. Климатическое исполнение применяемых на КД двигателей должно соответствовать условиям окружающей среды, в которой они будут эксплуатироваться. 142. Двигатели внутреннего сгорания должны быть жестко установлены на раме и должны иметь электростартерную систему пуска с питанием от аккумуляторной батареи. 143. В помещении станции, где установлен двигатель внутреннего сгорания должен быть обеспечен приток воздуха. Отработавшие газы должны отводиться в атмосферу. 144. Использование плоских ремней в трансмиссии для передачи усилий запрещено. 145. Конечные положения переключающей (сцепной) муфты должны блокироваться механически и контролироваться системой управления КД. 146. ППКД и НКД оборудуются не менее, чем двумя двигателями с независимыми источниками питания - основным и аварийным. Оборудование НКД аварийным приводом не требуется в случае, если конструктивно предусмотрена эвакуация пассажиров непосредственно из вагона на эвакуационные площадки (проходы). 147. Главный привод должен обеспечить пуск дороги, как порожней, так и загруженной, с ускорением для: всех ППКД и НКД с ручным управлением не более 0,5 м/с2; НКД с автоматическим управлением не более 0,75 м/с2. 148. Разрешается плавное регулирование скорости в пределах ее паспортных величин, при этом минимальная скорость не должна превышать 0,5 м/с. 149. Отклонения от паспортного значения скорости при нормальных условиях эксплуатации не должны превышать ±5 %. 150. Устройство контроля превышения скорости должно: быть установлено на шкиве и (или) станционном ролике; функционировать в обоих направлениях движения КД; не возвращаться в исходное положение автоматически после его срабатывания. 151. Устройство контроля превышения скорости при работе на главном приводе должно срабатывать при увеличении скорости от номинальной на: 10 % с подачей сигнала; 20 % с остановкой КД. 152. Аварийный привод должен: приводиться в действие в течение 15 минут; иметь возможность управления вручную при неисправном дистанционном управлении; обеспечить скорость движения подвижного состава КД, позволяющую доставить на станции всех пассажиров, находящихся на линии КД, не более чем за 1,5 часа с начала выхода из строя основного двигателя, но не более 1 м/с, а для закрытых кабин и вагонов - не более 1,5 м/с; обеспечить работу КД в течение утроенной длительности максимального времени, назначенного для эвакуации пассажиров. 153. Устройство контроля превышения скорости при работе на аварийном приводе должно срабатывать при увеличении скорости от номинальной на 20 %. 154. Устройство контроля замедления (торможения) должно: функционировать в обоих направлениях движения подвижного состава; функционировать при прекращении электропитания КД; контролировать процесс остановки КД; исключать превышение максимально допустимого пути торможения подвижного состава. 155. Остановка КД должна происходить с обесточиванием двигателя главного привода и наложением аварийного и (или) рабочего тормозов. Обесточивание двигателя главного привода при аварийной остановке должно происходить до момента полной остановки канатной дороги. 156. Вспомогательный привод должен обеспечивать: скорость не менее чем 1/2 скорости при нормальных условиях эксплуатации; начало движения с ускорением не более 0,1 м/с2 при максимальной нагрузке. 157. Одновременная работа аварийного и главного приводов должна быть исключена. 158. Переключение приводов должно происходить при остановленной КД. 159. Гидропривод должен плавно приводить в движение ППКД и НКД в обоих направлениях и также их остановку. 160. На маятниковых КД и НКД в случае переезда регулировочной точки остановки на конечных станциях должен срабатывать аварийный тормоз. 161. Для маятниковых КД и КД с пульсирующим режимом работы устанавливается устройство контроля изменения скорости (контроль въезда) для: размыкания цепи безопасности при нарушении скоростного режима; обеспечения безопасного расстояния подвижного состава до конца ездовой фермы, с учетом угла раскачивания подвижного состава. 162. Для маятниковых КД и КД с пульсирующим режимом работы дополнительные устройства безопасности контроля скорости, если они установлены, должны обеспечивать следующие виды контроля скорости подвижного состава: контроль фиксированных точек; контроль равномерного (синхронного) хода, параллельного хода; контроль установки в нулевое положение. 163. Коэффициент запаса надежности сцепления тягового и несуще-тягового канатов с приводным шкивом должен быть не менее 1,25, а для автоматических систем НКД не менее 1,1 при наиболее неблагоприятных условиях загрузки КД (с учетом сил инерции при пуске и торможении) и определяется по формулам: при тяговом режиме работы привода
при тормозном режиме работы привода
где: S1 - натяжение набегающей ветви каната, Н; S2 - натяжение сбегающей ветви каната, Н; μ1 - коэффициент сцепления каната с футеровкой шкива при наиболее неблагоприятных условиях работы (смазанный минеральным маслом канат, мокрая футеровка); α - угол обхвата шкива канатом, рад; K - коэффициент запаса надежности сцепления, K = 1,25. Для всех КД, кроме БКД, допустимый коэффициент трения μ1 составляет для приводных шкивов с резиновой футеровкой - 0,30. Для БКД допустимый коэффициент трения μ1 составляет для приводных шкивов с резиновой футеровкой: 0,22 при использовании фиксированных зажимов, без учета кручения каната; 0,25 при диаметре тягового каната до 18 мм и при использовании фиксированных зажимов без учета кручения каната; 0,30 при использовании отцепляемых зажимов с учетом кручения каната (втулки поводковых патронов). 164. Для БКД разрешается использование только одного двигателя. 165. Привод КД должен обеспечивать работу на скорости, необходимой для выполнения магнитной дефектоскопии несуще-тяговых, тяговых и несущих канатов. 166. Рабочая скорость движения буксировочных устройств должна устанавливаться с учетом характеристики лыжной трассы, конструкции буксировочного устройства, диаметра шкивов и блоков, условия прицепления и отцепления лыжников от буксировочных устройств и не должна превышать 4 м/с. 167. На БКД при номинальной скорости свыше 3 м/с должно быть установлено устройство контроля скорости, останавливающее КД при превышении номинальной скорости на 10 %. 168. Система смазки привода должна обеспечивать возможность работы КД во всем температурном диапазоне, предусмотренном руководством по эксплуатации. 169. Если привод имеет режим обратного хода, то переключение в этот режим должно осуществляться путем выполнения нескольких операций и только с полной остановкой БКД. 170. При наличии аварийного привода, должна быть исключена возможность его одновременной работы с главным приводом. 171. Начало движения вне зависимости от нагрузки должно осуществляться плавно с ускорением не более 0,4 м/с2. 172. Аварийная остановка БКД должна происходить с немедленным обесточиванием двигателя главного привода и наложением рабочего тормоза. 173. Движение после остановки разрешается при выполнении следующих условий: БКД остановлена; все электрическое оборудование для предварительного задания скорости находится в исходном положении; рабочий тормоз наложен (в случаях, когда его наличие предусмотрено конструкцией БКД); получены сигналы готовности к эксплуатации со всех станций. Скорость движения и интервалы времени 174. Максимальная скорость движения НКД составляет 15 м/с для систем с автоматическим управлением и 5 м/с для систем с ручным управлением. Максимальная скорость при проезде вагонами платформ или при въезде их на станции НКД, за исключением автоматически управляемых НКД, должна составлять 1 м/с, если: не предусмотрено сопровождение проводником; на платформе нет ограждений. 175. Максимальная скорость движения двухканатных маятниковых канатных дорог с проводником: в пролетах - 12 м/с; при прохождении опор - 10 м/с. 176. Максимальная скорость движения двухканатных кольцевых дорог без проводника: в пролетах - 8,5 м/с; при прохождении опор: с одним несущим канатом - 6 м/с; с двумя несущими канатами - 8,5 м/с; на станциях при посадке - высадке - 0,5 м/с. 177. Максимальная скорость движения пульсирующих дорог с закрытыми неотцепляемыми кабинами: на трассе: с одним несуще-тяговым канатом - 6 м/с; с двойным несуще-тяговым канатом - 7 м/с. на станциях: для закрытых кабин при посадке-высадке - 0,5 м/с; для открытых кабин и кресел при посадке-высадке: для лыжников - 1,3 м/с; для пешеходов, при наличии посадочного конвейера - 1 м/с; для пешеходов без конвейера - 0,5 м/с. 178. Максимальная скорость движения кольцевых канатных дорог с отцепляемым подвижным составом: на трассе: для закрытых кабин: с одним несуще-тяговым канатом - 6 м/с; с двойным несуще-тяговым канатом - 7 м/с; для открытых кабин и кресел - 5 м/с; на станциях: для закрытых кабин - 0,5 м/с; для открытых кабин и кресел при посадке-высадке: для лыжников - 1,3 м/с; для пешеходов, при наличии посадочного конвейера - 1 м/с; для пешеходов без конвейера - 0,5 м/с. 179. Максимальная скорость движения для кольцевых канатных дорог с неотцепляемыми креслами: при перевозке лыжников: для КД с двухместными креслами - 2,5 м/с; для КД с трех- или четырехместными креслами - 2,3 м/с; для КД с шестиместными креслами - 2 м/с; при перевозке пешеходов: для КД с двухместными креслами - 1,5 м/с; для КД с более чем двухместными креслами - 1 м/с. 180. В случае использования лыжниками на станции посадочного конвейера максимальная скорость КД с неотцепляемыми креслами не должна превышать: КД с двухместными креслами - 2,8 м/с; КД с трех- или четырехместными креслами - 2,6 м/с; КД с шестиместными креслами - 2,2 м/с. 181. Максимальная допустимая скорость БКД составляет: для безопорных БКД - 2 м/с; для БКД с промежуточными опорами - 4 м/с. 182. При обратном ходе ППКД и НКД скорость не должна превышать 1,5 м/с. 183. Номинальное значение интервала времени прибытия на станцию подвижного состава у ППКД с отцепляемым составом должно составлять не менее 5 секунд. 184. На ППКД с кольцевым движением отцепляемого на станциях подвижного состава расстояние между единицами подвижного состава контролируется автоматически. Устройство автоматического контроля при неисправности посадочного конвейера должно контролировать: приближение открытых кресел, занятых пассажирами к предыдущему креслу на расстояние не менее 0,5 м; скорость наталкивания закрытой кабины на предыдущую не выше 1 м/с. В зонах станции, где нет автоматических устройств, этот контроль должен осуществлять обслуживающий персонал. 185. Минимальный интервал времени между движущимися креслами КД с неотцепляемым зажимом должен составлять 4 + n/2 секунд, где n - количество мест в каждом кресле. При перевозке пешеходов минимальный интервал времени между движущимися креслами КД необходимо увеличить в 1,5 раза: 1,5×(4 + n/2). 186. Интервал времени между двумя следующими друг за другом буксировочными устройствами должен быть не менее: для БКД с двухместными буксировочными устройствами - 6 с; для БКД с одноместными буксировочными устройствами - 4 с; для ББКД - 5 с. 187. Расстояние между двумя следующими друг за другом буксировочными устройствами должно быть не менее чем на 10 % больше, чем длина полностью вытянутого буксировочного каната барабанного устройства или на 30 % больше, чем длина полностью вытянутой буксировочной штанги. Тормоза для приводов ППКД и НКД 188. Привод ППКД должен быть оборудован не менее чем двумя автоматически действующими колодочными, дисково-колодочными или дисковыми тормозами нормально-замкнутого типа: рабочим - на валу двигателя или быстроходном валу редуктора; аварийным - на ободе приводного шкива. При совмещении функций рабочего и аварийного тормозов в одной конструкции она должна иметь два самостоятельных устройства для наложения тормозного момента в нормальном и аварийном режимах и должна воздействовать на обод приводного шкива. 189. Замедление на приводном шкиве при остановке ППКД не должно превышать: в нормальном (рабочем) режиме - 1,0 м/с2; при аварийной остановке - 2,0 м/с2. 190. Замедление на приводном шкиве при остановке маятниковой КД не должно превышать: в нормальном (рабочем) режиме - 1 м/с2; при аварийной остановке - 3 м/с2. 191. Тормоза должны приводиться в действие автоматически при: прекращении подачи электроэнергии к главному двигателю; падении давления в гидравлических или пневматических тормозах ниже допустимого значения; размыкании в цепи безопасности. 192. Тормозное усилие должно: регулироваться в диапазоне от нуля до максимального значения; быть равномерным по всей поверхности тормозных колодок. 193. При срабатывании тормозов гидравлический насос должен автоматически прекратить подачу давления жидкости в тормозную систему. 194. Гидравлические контуры тормозов должны быть отделены от насоса и бака с рабочей жидкостью клапанами. 195. Падение давления в контуре одного тормоза не должно приводить к снижению давления в контуре других тормозов. 196. Приведение в действие тормозов должно происходить путем снижения давления в соответствующем контуре. 197. Величина давления в системе каждого тормоза должна отображаться с помощью контрольно-измерительных приборов. 198. Тормоза, оснащенные устройствами плавной или ступенчатой регулировки тормозного усилия, должны сохранять возможность этой регулировки при прекращении подачи электроэнергии. 199. Тормозное усилие должно быть отрегулировано так, чтобы КД останавливалась с постоянным замедлением. 200. Тормозное усилие рабочего тормоза должно регулироваться в зависимости от требуемого замедления. 201. Размыкание контура аварийного тормоза должно происходить с помощью электромагнитных клапанов. Функции данных клапанов должны подвергаться контролю. 202. Если аварийный тормоз приводится в действие устройствами безопасности, то возврат его в исходное состояние должен осуществляться только из машинного отделения или с пункта управления. 203. Привод БКД должен иметь тормоз, предотвращающий самопроизвольный обратный ход дороги. Вместо тормоза разрешается применение в этих целях автоматически действующего стопорного устройства или самотормозящего редуктора. 204. Тормоз, предотвращающий самопроизвольный обратный ход дороги, должен приводиться в действие автоматически при: прекращении подачи электроэнергии к главному двигателю; падении давления в гидравлических или пневматических тормозах ниже допустимого значения; размыкании в цепи безопасности. 205. Тормозное усилие должно: регулироваться в диапазоне от нуля до максимального значения; быть равномерным по всей поверхности тормозных колодок. 206. Шкивы должны иметь футеровку из эластичного материала. Футеровка должна иметь канавки для каната. 207. На КД, у которых зажимы не проходят вокруг шкивов, должны приниматься конструктивные меры от схода несуще-тягового или тягового канатов со шкива. 208. На канатных дорогах, у которых зажимы проходят вокруг шкивов, с обеих сторон шкива должны предусматриваться приспособления от схода каната. 209. Шкивы должны быть оснащены регулируемыми приспособлениями для очистки ото льда, если того требуют климатические условия. Данные приспособления устанавливаются вне зоны работы каната. 210. Для приводных и обводных шкивов должно быть предусмотрено устройство, предотвращающее смещение шкива и сход каната при разрушении вала, оси или подшипникового узла. 211. Положение приводного и обводного шкивов при работе ППКД должно контролироваться устройствами безопасности. 212. Реборды приводных и обводных шкивов ППКД должны выступать за пределы футеровки не менее чем на величину диаметра каната. Механические устройства на трассе ППКД 213. Общая глубина канавки направляющих роликов ППКД (D1 - D2)/2 для: несуще-тяговых канатов составляет 1/3 диаметра каната, но не менее 10 мм; натяжных канатов составляет 1,5 диаметра каната, но не менее 5 мм, где: D1 - диаметр наружного фланца ролика мм; D2 - диаметр бандажа ролика в основании канавки мм. Выступание реборды ролика над его бандажом должно быть не менее 5 мм и составлять 1/6 от диаметра несуще-тягового каната Глубина канавки в бандаже ролика должна быть не менее 1/10 от диаметра несуще-тягового каната. Отклонения от данных величин допускаются для роликов, установленных на станциях канатных дорог с отцепляемыми зажимами. 214. Реборды роликов для несуще-тяговых канатов одноканатных дорог с кольцевым движением при наличии новых бандажей роликов должны допускать поперечное раскачивание зажимов подвесок не менее 11°30ʹ. 215. Для обеспечения надежности прилегания каната к балансиру должны быть соблюдены следующие условия: при превышении натяжения несуще-тягового каната на 40 % нагрузка на нижний балансир должна оставаться положительной; нагрузка от несуще-тягового каната на балансир при наиболее неблагоприятных условиях нормальной работы ППКД должна быть не менее 2000 Н, а на опорный ролик - не менее 500 Н; при нахождении под верхним балансиром загруженного кресла (кабины) нагрузка от каната на балансир должна оставаться положительной. Допускается уменьшение значений величин нагрузки в два раза при наличии в балансире прижимных роликов, удерживающих канат от выпадения из роликов. Для тяговых и несуще-тяговых канатов ППКД перегиб каната на одном ролике балансира допускается не более 4°30ʹ. 216. Роликовые балансиры должны быть оборудованы защитными элементами, предотвращающими сход каната внутрь колеи КД, как минимум у первого и последнего ролика. У роликовых балансиров с более чем восемью роликами посередине роликового балансира необходимо предусмотреть дополнительную защиту от схода каната. 217. Защитный элемент не должен препятствовать нормальному прохождению каната и зажима каната. Расстояние от этого элемента до реборды ролика не должно превышать 1/4 диаметра каната и должно составлять не более 8 мм. 218. Роликовые балансиры для тяговых канатов подвесных канатных дорог должны быть оборудованы направляющими устройствами канатов внутри и снаружи. 219. На двухканатных дорогах, в пролетах с большой разницей провесов несущих и тягового канатов, вне опор, на несущих канатах устанавливаются поддерживающие ролики. Эти устройства не должны препятствовать прохождению сошедшего на ближайшей опоре или другом поддерживающем ролике тягового каната. 220. На опоре или на направляющих устройствах необходимо предотвращать провисание сошедшего тягового каната. 221. Роликовые балансиры оборудуются ловителями каната с внешней стороны. 222. Устройство ловителей должно обеспечивать беспрепятственное прохождение по ним каната и зажима. 223. Глубина канавки ловителя должна быть не менее половины диаметра каната. 224. Опоры с верхними балансирами должны быть дополнительно оборудованы кронштейнами ловителей каната, независимо от ловителей роликовых балансиров. 225. Роликовые балансиры для несуще-тяговых канатов должны быть оснащены устройствами безопасности на опорах, которые в случае схода каната должны давать команду на остановку дороги. 226. Устройства безопасности на опорах располагают со стороны набегания каната на роликовые балансиры, а на роликовых балансирах с более чем четырьмя роликами также и со стороны сбегания каната. Они должны срабатывать уже при сходе каната с обоих роликов первого коромысла, а на роликовых балансирах с более чем четырьмя роликами и при сходе с обоих роликов последнего коромысла. 227. Приведение в действие устройств безопасности на опорах должно происходить вне зависимости от положения и движения сошедшего каната. 228. Опорные элементы несущих канатов: должны быть регулируемыми; не должны препятствовать продольному и поперечному раскачиванию подвижного состава. 229. Канавки башмаков несущего каната должны соответствовать его диаметру. Поверхность башмаков должна иметь футеровку и возможность смазывания каната. 230. Длина башмаков несущего каната должна быть такой, чтобы канаты при неблагоприятном усилии натяжки и при превышении полезной нагрузки на 10 % прилегали к башмаку по радиусу. Концы башмаков каната должны иметь радиус скругления соответствующий пятикратному диаметру несущего каната. Длина радиуса скругления концов башмака должна соответствовать трехкратному диаметру каната. На двухканатных дорогах нагрузка от несущего каната на опорный башмак должна оставаться положительной с учетом давления ветра снизу до 500 Па. 231. На КД без улавливающего тормозного устройства башмаки канатов должны охватывать несущие канаты не менее чем на 180°. 232. Для КД с улавливающим тормозным устройством должны выполняться следующие условия: канатные башмаки должны охватывать несущий канат не менее чем на 120° за пределами зоны, в которой несущий канат всегда прилегает к канатному башмаку; канатные башмаки должны иметь такую форму, чтобы по ним можно было проехать даже при закрытом улавливающем тормозе и чтобы можно было предотвратить вывешивание тормозных колодок на башмаках. 233. На башмаках промежуточных опор устанавливаются роликовые батареи тягового каната. При этом расстояние между несущим и тяговым канатами должно быть таким, чтобы исключалась возможность повреждения канатов при их колебаниях и их взаимное расположение не мешало срабатыванию улавливающего тормоза. 234. С внутренней и внешней стороны колеи КД, на башмаках, должно быть установлено не менее двух ловителей каната. Кроме этого, башмаки должны быть снабжены устройствами безопасности, контролирующими положение каната и останавливающими дорогу при его отклонении или сходе. 235. В местностях, где встречается повышенное образование льда на несущих канатах и их башмаках, необходимо принимать конструктивные меры по предотвращению опасности схода каната. 236. Опоры кольцевых дорог должны иметь подъемные лестницы. На опорах высотой свыше 15 м лестницы должны иметь дополнительные средства безопасности - страховочные дуги или страховочные леера. Конструкция этих средств не должна препятствовать свободному передвижению персонала по лестницам и должна обеспечивать надежную страховку. На оголовках опор должен быть обеспечен безопасный проход спасателей со спасательными средствами. 237. Опоры маятниковых дорог высотой до 30 м должны иметь вертикальные или маршевые лестницы, а опоры высотой свыше 30 м - маршевые лестницы. Лестницы должны иметь площадки через каждые 8 - 12 м высоты. Наклонные лестницы должны снабжаться перилами. На опорах должны устанавливаться площадки с ограждением для выхода из вагона на опору обслуживающего персонала. Ширина площадок должна быть не менее 500 мм. 238. На опорах с прижимными и комбинированными балансирами: перпендикулярно уровню каната на земле или на фундаменте должны быть предусмотрены анкерные крепления для подъемных механизмов; должна быть обеспечена возможность для крепления подъемных механизмов для опускания роликовых балансиров. Механические устройства на трассе БКД 239. Общая глубина канавки (D1 - D2)/2 роликов для тяговых канатов составляет 1/5 диаметра каната, но не менее 5 мм. Выступание реборды ролика над его бандажом должно быть не менее 1/10 диаметра каната. D1 - диаметр наружного фланца ролика, мм; D2 - диаметр бандажа ролика в основании канавки, мм. 240. Направляющие тягового каната в зоне горизонтальных отклонений устанавливаются на уровне прохождения каната. Перед отклонением каната и после него должны быть установлены вертикальные ролики или шкивы. У самоустанавливающихся роликов и шкивов вертикальные ролики разрешается не устанавливать. В случае схода каната с устройств, отклоняющих тяговый канат, он должен оказываться на ловителе каната. 241. Для тяговых канатов диаметром до 16 мм диаметр роликов должен быть не менее 200 мм, а перегиб каната на одном ролике максимум 8°30ʹ, у тяговых канатов диаметром свыше 16 мм минимальный диаметр роликов составляет 250 мм, а перегиб каната на одном ролике 5°30ʹ. Для обеспечения надежности прилегания тягового каната БКД к опорному блоку и балансиру должны быть соблюдены следующие условия: при наиболее неблагоприятных условиях работы БКД: нагрузка на один ролик нижнего роликового балансира или нижнего блока должна быть не менее 390 Н, а на нижний балансир не менее 980 Н; нагрузка на один ролик верхнего балансира или на верхний блок рабочей ветви должна быть не менее 780 Н, а на верхний балансир не менее 1960 Н, для холостой ветви эти значения могут быть уменьшены вдвое; нагрузка на нижний роликовый балансир или блок должна оставаться положительной при увеличении натяжения каната на 40 % против расчетного; значения минимальных величин допускается не ограничивать при наличии прижимных роликов, удерживающих канат от схода с роликов. 242. Комбинированные роликовые балансиры или шкивы со знакопеременной нагрузкой должны обеспечить безопасное прохождение тягового каната и плавное прохождение зажимов. 243. Ролики должны быть собраны в роликовый балансир так, чтобы происходило самостоятельное выравнивание нагрузки. Отдельные ролики не должны использоваться в качестве направляющих. 244. Роликовые балансиры должны поворачиваться только вокруг своей оси и иметь регулировку поперек и вдоль направления оси дороги. На КД, построенных на ледниках, разрешается использовать свободно движущиеся балансиры. 245. У вращающихся вокруг своей оси и свободно движущихся роликовых балансиров на стороне набегания и сбегания каната должны использоваться направляющие ролики с глубокой канавкой. 246. Роликовые балансиры и шкивы должны быть: регулируемыми; оснащены ловителями каната на трассе снаружи; оснащены устройствами безопасности, отключающими дорогу при сходе каната; оборудованы защитным элементом, предотвращающим сход каната внутрь колеи КД. Разрешается не устанавливать отклоняющие приспособления, если внутренняя реборда ролика вдвое превышает номинальный диаметр тягового каната. 247. Защитный элемент не должен препятствовать нормальному прохождению зажима и каната. Расстояние от защитного элемента до реборды ролика не должно превышать 1/4 диаметра каната и должно составлять не более 8 мм. 248. Конструкция ловителя каната должна позволять свободное прохождение зажима по нему и исключать возможность повреждения роликового балансира. 249. Опоры должны иметь конструкцию или оснащение, позволяющее полностью поднимать тяговый канат с балансиров опоры. 250. Вместо фиксированных приспособлений разрешается использование съемных устройств для поднятия каната. При этом их опрокидывание должно быть исключено. 251. Шкивы должны иметь футеровку из эластичного материала. Данное требование не распространяется на отклоняющие шкивы и шкивы верхних обводных станций. 252. Шкивы тяговых канатов на станциях должны быть оборудованы устройствами для чистки ручьев от снега и льда, если глубина ручья каната ниже номинального диаметра тягового каната. 253. При выходе из строя подшипникового узла должна быть исключена возможность опрокидывания или падения шкива, кроме натяжных шкивов. 254. Для обеспечения правильности прохождения каната по желобу шкива должны быть установлены регулирующиеся по высоте станционные ролики, роликовые балансиры или шкивы. Данное требование не распространяется на БКД с регулируемым наклоном шкивов и ББКД. 255. Станционные шкивы, ролики и роликовые балансиры со стороны набегания и сбегания каната должны находиться в одной плоскости с набегающим и сбегающим канатом. 256. Шкивы должны быть оснащены устройствами, предотвращающими сход каната. 257. На станционных роликовых балансирах и на роликовых балансирах опор, со стороны сбегания каната, устанавливаются устройства безопасности, останавливающие БКД при сходе каната. 258. Опоры БКД должны быть оснащены лестницами и площадками обслуживания балансиров. У опор БКД с высотой прохождения тягового каната менее 4 м вместо устройства стационарных лестниц и площадок разрешено использовать навесные или приставные лестницы. Станционные устройства ППКД и НКД 259. Прохождение несущих канатов должно обеспечиваться с использованием опорных башмаков, шкивов или роликовых цепей. 260. Шкивы, ролики и роликовые балансиры должны располагаться на уровне набегания и сбегания каната. 261. При сходе каната на КД с отцепляемыми зажимами в зоне станций, а также в зонах въезда и выезда со станции остановка КД должна происходить автоматически. 262. Опорные конструкции станций, по которым перемещается подвижной состав, должны обеспечивать безопасную посадку и высадку пассажиров. Въезд подвижного состава должен быть обеспечен и при сошедшем канате, находящемся на ловителе каната ближайшей к станции опоры. 263. На станциях КД с отцепляемыми зажимами без запасного пути должно иметься приспособление для снятия с каната поврежденной единицы подвижного состава. 264. Соединение стрелок с главным путем должно гарантированно предотвращать въезд подвижного состава в зону нахождения стрелок при их неправильном положении. При этом должна быть обеспечена индикация положений стрелок. 265. На концах ездовой фермы НКД и двухканатных маятниковых дорог должны быть расположены демпферные элементы. 266. У НКД расстояние от демпферов до вагона при прохождении аварийного концевого выключателя (контроль точки остановки) с минимальной контролируемой скоростью должно быть равно тормозному пути при срабатывании аварийного тормоза. 267. Участки отцепления-прицепления зажима и каната должны: обеспечивать отцепление и прицепление зажима вне зависимости от скорости движения; обеспечивать отцепление и прицепление зажима при увеличении нагрузки на единицу подвижного состава на 50 %; иметь защиту от атмосферного воздействия. 268. Взаимное положение зажима и каната должно регулироваться. 269. В зоне отцепления-прицепления устанавливаются необходимые направляющие для каната и зажима. 270. Механические контрольные устройства должны препятствовать возникновению неправильного процесса отцепления-прицепления зажима и каната. 271. Выход на линию средства подвижного состава с недостаточным усилием зацепления после прохождения участка прицепления не разрешается. Подвесные рельсовые пути для подвижного состава 272. На станциях и в помещениях для подвижного состава в конце и в местах разрывов подвесных рельсовых путей должны быть предусмотрены механические концевые ограничители для предотвращения падения подвижного состава. 273. Система стрелок должна быть организована таким образом, чтобы подвижные части в открытом положении не попадали в пределы рабочего и транспортного диапазонов. 274. На КД, вблизи внешнего станционного рельсового пути, должны быть вспомогательные грузоподъемные устройства для снятия, установки и замены подвижного состава. 275. В машинном отделении над приводом следует располагать грузоподъемное устройство, предназначенное для монтажа и демонтажа приводных элементов. 276. Посадочный конвейер должен быть доступен для лыжников и пешеходов. 277. Ширина посадочного конвейера должна быть больше ширины подвижного состава и выступать с обеих сторон от средства подвижного состава на 0,10 - 0,15 м. Количество зон посадочного конвейера, обозначенных маркировкой, должно соответствовать количеству посадочных мест единицы подвижного состава КД. 278. Остановка посадочного конвейера осуществляется с замедлением не более 0,5 м/с2. 279. При движении КД в обратном направлении посадочный конвейер должен быть остановлен. 280. При превышении номинальной скорости посадочного конвейера более чем 0,1 м/с должна происходить автоматическая остановка КД. 281. Остановка посадочного конвейера должна приводить к остановке КД и наоборот. Движение КД при отключенном конвейере разрешается со скоростью, предусмотренной для КД без посадочного конвейера. 282. Натяжение несущего, несуще-тягового и тягового канатов должно создаваться устройством, обеспечивающим величину натяжения указанную в руководстве по эксплуатации КД. 283. Ход натяжной тележки должен ограничиваться упорами и контролироваться устройствами безопасности. Натяжные устройства при любых условиях нормальной эксплуатации КД не должны достигать упоров. При срабатывании устройства безопасности должна происходить остановка КД. Возврат в рабочее положение устройства безопасности должен производиться вручную. 284. Коэффициент запаса надежности сцепления каждого клеммного зажима несущего каната должен быть не менее 3. 285. Для возможности перемещения несущих канатов должна быть предусмотрена дополнительная (резервная) длина каната равная шестикратной длине самого длинного башмака несущего каната или седловины роликовой цепи плюс 5 м. 286. При заякоривании несущего каната с обеих сторон натяжение каната в зоне анкерных устройств необходимо периодически контролировать. 287. Для крепления концов несущих и натяжных канатов на тумбе должно быть предусмотрено не менее трех полных витков. 288. Конструкции контргрузов и натяжных тележек должны исключать возможность схода, зажатия, опрокидывания, наклона, закручивания. 289. Для комбинированных приводных и натяжных устройств крутящий момент окружного усилия не должен препятствовать движению натяжной тележки. 290. Для проведения профилактических работ натяжное устройство должно быть разгружено. 291. Натяжные шкивы натяжных устройств с контргрузом должны быть футерованы эластичным материалом и иметь желоба для каната. 292. Глубина желобов должна составлять не менее 1/3 диаметра каната; радиус желобов должен соответствовать радиусу каната. 293. Реборды натяжных шкивов должны выступать за футеровку не менее, чем на 1/3 диаметра каната. 294. Для натяжных шкивов, расположенных вне помещений, необходимо предусмотреть скребки для очистки натяжного каната ото льда. 295. Для натяжных шкивов, расположенных на консолях, следует предусмотреть защиту от схода каната. 296. Шахты натяжных устройств с контргрузом должны быть оборудованы искусственным освещением и защищены от атмосферных воздействий. 297. Зазор между контргрузом и стеной со стороны направляющих должен быть не менее 0,7 м, а с других сторон - не менее 0,5 м. 298. Лестницы из скоб в шахтах натяжных устройств с ходом контргруза более 10 м должны быть оснащены приспособлениями для защиты персонала от падения. 299. Гидравлические устройства должны быть оснащены регулируемым клапаном ограничения давления. 300. Элементы магистрали обратного потока гидравлического устройства, а также расчетное соотношение поперечного сечения магистрали к ее длине не должны препятствовать снижению давления. Для обеспечения надежности и безопасности гидравлического контура необходимо предусмотреть отдельную магистраль обратного потока. 301. Снижение давления в системе должно производиться с помощью клапана с ручным управлением. 302. Гидросистема должна иметь индикатор уровня масла. Для регистрации запаса гидравлической жидкости должен быть установлен прибор визуального контроля. Фильтры гидросистемы должны иметь индикатор степени загрязнения. 303. Фильтры, встроенные в магистрали обратного потока, должны иметь обходную магистраль и клапан ограничения давления. 304. При использовании в натяжном устройстве двух и более гидравлических цилиндров должно быть исключено возникновение разности давления между цилиндрами. Гидроцилиндры должны быть оснащены устройствами, автоматически закрывающими напорную полость гидроцилиндра при повреждении трубопровода. 305. Гидравлическое натяжное устройство необходимо контролировать при работе на вспомогательном и аварийном приводах. На аварийном приводе допускается также ручное управление гидравлической системой натяжения для поддержания давления. 306. Поддерживание натяжного усилия с колебаниями в пределах 15 % от номинального, а также отключение привода КД при выходе из этого диапазона производится автоматически. 307. Усилие натяжения контролируется двумя независимыми измерительными устройствами, при условии, что одно из них является устройством прямого действия. 308. Гидросистема натяжного устройства должна иметь возможность ручного управления. Дополнительные требования для натяжных устройств БКД 309. Лебедки должны быть оборудованы стопорными устройствами, предотвращающими самопроизвольное вращение барабана лебедки. 310. На канатных дорогах, построенных на ледниках, усилие натяжения оттяжки необходимо контролировать с помощью измерительного прибора. Отключение дороги должно осуществляться автоматически при превышении предельных значений. 311. Поддерживание натяжного усилия с колебаниями в пределах 10 % от номинального, а также отключение привода КД при выходе из этого диапазона производится автоматически. 312. Не допускается оснащать ББКД автоматическим натяжным устройством. 313. На ББКД необходимо контролировать усилие натяжения каната. 314. Длину хода натяжной тележки необходимо с обеих сторон ограничить упорами или контролировать с помощью устройств безопасности. 315. При испытаниях подвижного состава (статические испытания) расчетная нагрузка от одного пассажира на подвижной состав КД принимается не менее: для одноместного подвижного состава - 0,9 кН; для двух- и трехместного подвижного состава - 0,85 кН; для четырехместного подвижного состава - 0,8 кН; для подвижного состава более четырех пассажиров - 0,75 кН. При испытаниях КД в целом или отдельных ее механизмов (динамические испытания) расчетная нагрузка от пассажира принимается не менее 0,75 кН. 316. На подвижном составе должен быть обеспечен доступ к его элементам для осуществления их контроля и проведения профилактических работ. 317. Металлоконструкции подвижного состава должны иметь антикоррозионное покрытие. Полые профили должны быть защищены от внутренней коррозии и иметь дренажные отверстия. 318. Болты для соединения ответственных деталей должны иметь класс прочности не менее 8,8. 319. Для обеспечения идентификации подвижного состава КД, за исключением буксировочных устройств, должна быть выполнена его нумерация. 320. Конструкция подвижного состава ППКД должна обеспечивать проведение спасательных операций и возврат подвижного состава в исходное положение. Крыша подвижного состава должна иметь покрытие, исключающее проскальзывание обуви, позволяющее проведение спасательных операций и ревизий. На подвижном составе должны быть устроены элементы для крепления страховочного оборудования, рукояти и/или подножки для подъема и спуска персонала. 321. Минимальное количество витков тягового каната на барабане должно быть не менее 2,25 витка. 322. Барабан тягового каната с канавками должен соответствовать следующим требованиям: радиус канавок должен составлять от 0,52d до 0,54d; глубина канавок должна составлять не менее 0,15d; уклон канавок должен составлять не менее l,05d, где d - диаметр каната. 323. Все барабаны должны быть оснащены устройством, регистрирующим отклонение каната от его оси в горизонтальной плоскости более чем на 20 мм. 324. Барабан для тягового каната должен быть рассчитан на передачу утроенного усилия натяжения каната. 325. Ролики ходовой тележки подвижного состава двухканатных ППКД должны быть футерованы. 326. На концах ходовой тележки подвижного состава должны быть предусмотрены снегоочистители. Фиксированные и отцепляемые зажимы ПКД 327. Каждый зажим должен иметь идентификационный номер. 328. Зажимные губки должны охватывать канат так, чтобы расстояние между обоими концами зажимных губок не превышало 0,75d, где d - диаметр каната. 329. Длина зажимных губок (L1, L2) для фиксированных зажимов должна составлять не менее 2d. Основные параметры зажимов приведены на рисунке 3. 330. Сумма длин зажимных губок, состоящая из двух сегментов, для фиксированных зажимов должна составлять не менее 3,5d, а для отцепляемых зажимов не менее 5d, где d - диаметр каната. 331. Конструкция зажимов каната должна обеспечивать прохождение закрепленного на канате зажима по ловителю каната. 332. При использовании пружин для создания зажимного усилия губок необходимо, чтобы при выходе из строя одной из пружин остаточное зажимное усилие составляло не менее 50 % от минимального зажимного усилия. 333. На зажимных губках должен быть указан диаметр каната d. 334. Величина момента затяжки зажима указывается в паспорте КД. Рисунок 3. Зажимы L1 - длина неподвижной зажимной губки 1; L2

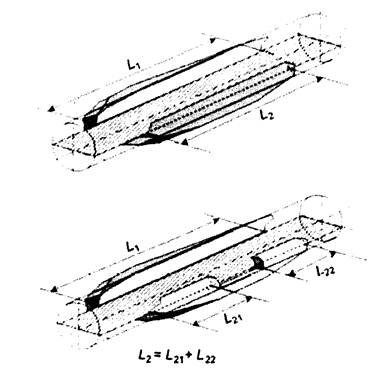

- длина подвижной зажимной губки 2; 335. Коэффициент запаса надежности сцепления зажима определяется по формуле:
где: Р - сила зажатия каната, Н; μ2 - приведенный коэффициент трения, учитывающий число плоскостей трения, форму внутренней поверхности и конструктивные особенности зажима; N - сила, смещающая зажим (с учетом динамических воздействий), Н. При этом удельное давление зажатия каната не должно превышать 3000 Н/см2. Дополнительные требования для фиксированных зажимов 336. Соединение подвижного состава ППКД с несуще-тяговым канатом необходимо производить пружинно-винтовым или винтовым зажимом. 337. Коэффициент запаса надежности сцепления: для пружинно-винтовых зажимов - 1,75; для винтовых зажимов - 3,0. 338. В работе пружины винтовых зажимов следует использовать до 80 % максимально возможного рабочего хода. 339. При всех отклонениях от номинального диаметра несуще-тягового каната (от -10 % до +6 %) величина между зажимными губками до их соприкосновения должна составлять не менее 1 мм. 340. Запрещается установка зажимов подвижного состава на узлах счалки каната. 341. При создании зажимного усилия губок тарельчатыми пружинами и при отказе отдельных тарельчатых пружин зажимное усилие не должно снижаться более чем на 15 %. Дополнительные требования для отцепляемых зажимов 342. Соединение подвижного состава ППКД с отцепляемыми зажимами с несуще-тяговым или тяговым канатом необходимо производить одним или двумя независимыми друг от друга зажимами. 343. При двух зажимах должно быть обеспечено равномерное распределение усилия между ними. 344. Коэффициент запаса надежности сцепления зажима с учетом допускаемых износов губок каната: при одном зажиме аппарате K ≥ 3; при двух зажимах K ≥ 2,2. 345. Если между центрами двух зажимов расстояние меньше 15 диаметров каната, то такой блок считают как один зажим. 346. Зажимное усилие губок при изменении диаметра каната на 10 % от его номинального диаметра не должно снизиться более чем на 25 %. 347. Открытое положение зажима должно позволять произвести отцепление от каната, диаметр которого на 10 % больше номинального. 348. Открытое положение зажима должно позволять произвести отцепление от участка счалки каната. 349. Пружины должны иметь срок службы не менее 500000 циклов отцепления-прицепления зажима. В работе пружины отцепляемых зажимов следует использовать до 80 % максимально возможного рабочего хода. 350. Зажим должен крепиться на канате, диаметр которого составляет 1,1d + 1 мм или 0,9d - 1 мм. 351. Станционные устройства безопасности для отцепляемых зажимов должны контролировать отцепление-прицепление зажима и усилие зажатия каната. 352. Контроль отцепления-прицепления зажима производят как при движении КД вперед, так и при ее движении в обратном направлении. Контроль отцепления-прицепления зажима включает: контроль взаимного положения каната и зажимных губок перед зацеплением; контроль закрытия зажимных губок на канате после зацепления. Общие требования к фиксированным и отцепляемым зажимам БКД 353. Конструкция устройств для отклонения каната должна обеспечивать беспрепятственное прохождение зажимов при движении БКД. 354. Диаметр каната должен быть указан на зажиме. Дополнительные требования для фиксированных зажимов БКД 355. Коэффициент запаса надежности сцепления фиксированных зажимов - против проскальзывания - 2. 356. При отклонениях номинального диаметра каната от -10 % до +6 % величина закрытия зажимных губок до их соприкосновения должна составлять не менее 1 мм. 357. Зажимное усилие губок, создаваемое тарельчатыми пружинами, не должно снижаться более чем на 15 % при выходе из строя отдельных тарельчатых пружин. 358. В работе тарельчатых пружин следует использовать до 80 % максимально возможного рабочего хода. 359. Зажимы должны охватывать канат настолько, чтобы расстояние между обоими концами зажимных губок не превышало 0,75d. 360. Номинальный диаметр каната, величина момента затяжки зажима, допустимый износ зажимных губок указываются в руководстве по эксплуатации. Дополнительные требования для отцепляемых зажимов БКД 361. Допустимые отклонения диаметра каната и нормы износа втулок зажима должны быть указаны в руководстве по эксплуатации. 362. Диаметр отверстия втулки зажима должен быть в пределах от 1,18d до 1,28d. 363. Для каната диаметром от 12 до 18 мм наружный диаметр втулки зажима должен составлять 40 - 46 мм, а ее длина должна быть равна 40 ± 1 мм. 364. Положение ходовых механизмов вагонов НКД, перевозящих пассажиров без сопровождающего персонала, на трассе должно отслеживаться, чтобы была обеспечена безопасная автоматическая остановка подвижного состава до его соприкосновения с демпфирующими устройствами в конце пути. 365. На подвижном составе должно быть установлено оборудование, предназначенное для очистки рельсов от снега/льда. 366. Ловитель вагона должен срабатывать автоматически при: обрыве тягового каната; выходе из строя креплений каната к вагону; движении фуникулера в случае нарушения кинематической связи между приводом и главным валом. Вагоны фуникулеров с автоматическим управлением, работающих в тоннелях, могут не оснащаться ловителем при обеспечении путем дополнительного контроля безотказной работы тягового каната, узлов крепления каната к вагону, узлов, обеспечивающих кинематическую связь между приводом и главным валом, и устройства контроля скорости. 367. Персонал НКД должен иметь возможность приводить в действие ловитель вагона. 368. Кабины изнутри должны быть оснащены защитными элементами - поручнями или планками: при перевозке пассажиров стоя должно быть не менее двух защитных элементов. Расстояние между ними должно составлять не более 0,4 м. Главный защитный элемент должен находиться по периметру кабины, кроме дверных проемов, на высоте 1,1 ± 0,1 м от пола. Ширина главного защитного элемента должна составлять не менее 15 см. Прочие защитные элементы должны иметь ширину не менее 4 см; при перевозке пассажиров сидя спиной внутрь кабины защитные элементы должны располагаться вдоль стенок кабины на высоте 0,7 ± 0,1 м. Ширина этого защитного элемента должна быть не менее 4 см. В этих случаях кабины должны быть оснащены по всему периметру, кроме дверных проемов, подножкой. Схема расположения защитных элементов приведена на рисунке 4. Рисунок 4. Схема расположения защитных элементов. 1 - стенка

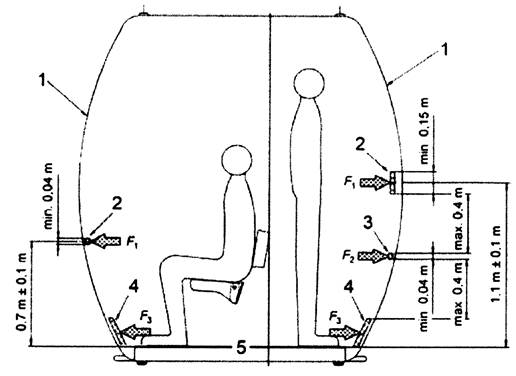

кабины; 2 - главный защитный элемент; 3 - нижний 369. Снаружи кабины должны быть оснащены защитными демпферами. 370. Кабины, предназначенные для перевозки пассажиров в креслах-каталках, должны иметь ширину дверного проема не менее 0,8 м. В таких кабинах должно быть предусмотрено устройство для фиксации кресел-каталок. 371. В кабинах без сопровождающего персонала должны присутствовать указания по правилам поведения перевозимых пассажиров, в том числе поведения при остановке подвижного состава на трассе. 372. Нагрузка на пол кабины для перевозки пассажиров стоя составляет 4500 Н/м2. Для кабин с 50 % и более сидячих мест нагрузка на пол составляет 3500 Н/м2. 373. Открывающиеся окна в кабине должны быть расположены на высоте не менее 1,1 м от пола и иметь конструкцию, чтобы через них не проходил шар диаметром 0,2 м. 374. В кабинах должны быть предусмотрены вентиляционные устройства. 375. Пол кабин не должен быть скользким и должен быть оснащен водостоками. 376. При наличии в кабине проводника с пультом управления, для него должно быть оборудовано место минимальной площадью 0,4 м2. 377. Кабины с пультом управления должны быть оснащены наружными прожекторами и внутренним освещением. 378. Открывающиеся окна в кабине должны быть расположены на высоте не менее 1,1 м от пола и иметь конструкцию, чтобы через них не проходил шар диаметром 0,2 м. Кабины должны быть оборудованы люком в крыше и лестницей. Лестницы, установленные на полу, должны быть зафиксированы. 379. Конструкция люка должна обеспечивать прохождение в него шара диаметром 0,6 м. Крышка люка не должна самопроизвольно закрываться. 380. В кабинах необходимо предусмотреть крепежную систему для спасательного оборудования. 381. В кабинах вместимостью более 80 человек сопровождающий персонал должен находиться у пульта управления на возвышении по отношению к уровню пола кабины. 382. Двери кабин должны закрываться и запираться. Запирание дверей контролируется автоматически. 383. Автоматические двери должны отвечать следующим требованиям: усилие закрытия у края двери на последних 150 мм траектории закрытия не должно превышать среднего значения 150 Н; кромки дверей должны иметь мягкие уплотнения. 384. Конструкция дверей и их крепления должны выдерживать такие же усилия, что и стенки кабин. 385. Проемы дверей закрытых кабин должны иметь высоту не менее 2 м. У КД с кольцевым движением не более чем восьмиместных сидячих кабин проем дверей должен иметь высоту не менее 1,5 м. 386. Двери кабины без сопровождающего персонала не должны иметь возможность открытия их пассажирами. 387. Кресла должны быть оснащены спинкой и подлокотниками, а также защитной скобой и подножками. 388. Защитные скобы должны в закрытом состоянии иметь расстояние от поверхности сидения кресел не менее 0,2 м. 389. У передней и задней кромки кресла не должно быть выступающих деталей с острыми краями. 390. Дополнительные приспособления (приспособления для лыж, держатели для саней) должны быть расположены на конструкции кресла так, чтобы не мешать процессу посадки-высадки пассажиров. 391. Поверхность сидений при всех нагрузках (без продольного раскачивания) должна быть наклонена вниз назад под углом не менее 6 градусов. Глубина сиденья должна быть не менее 0,45 м. Свобода движения откидных сидений не должна создавать дополнительные опасные ситуации (падения, защемления, порезы) для перевозимых пассажиров. 392. Ширина сидений на каждого пассажира должна составлять не менее: 0,5 м - до 2 пассажиров в ряду; 0,45 м - более 2 пассажиров в ряду. 393. У кресел с более чем четырьмя местами должно быть разделение на отдельные сидения для перевозимых пассажиров. Промежуточные подлокотники не допускаются. 394. Каждое кресло должно быть оснащено спинкой высотой не менее 0,35 м. Откидные спинки кресел должны фиксироваться. 395. Боковые подлокотники должны иметь высоту 0,15 - 0,25 м от поверхности сидения кресла. 396. Конструкция защитных скоб должна обеспечивать процесс закрытия над головой пассажиров. Они должны иметь подножки. 397. Усилие закрытия защитной скобы за ручку не должно превышать 100 Н. Непреднамеренное открывание/закрывание защитной скобы не допускается. Защитные скобы должны одинаково управляться с любого места кресла. 398. Закрытие и открытие скобы должно происходить независимо от защитного колпака. Во время движения открытие защитного колпака не должно приводить к открытию защитной скобы. Кресло должно быть оснащено приспособлением, которое закрывает и блокирует защитный колпак кресла без пассажиров. 399. Усилие закрытия защитного колпака за ручку не должно превышать 100 Н. Непреднамеренное открывание/закрывание защитных колпаков не допускается. Защитные колпаки должны одинаково управляться с любого места кресла. 400. Расположение защитных устройств в вагонах должно соответствовать требованиям пункта 368 настоящих ФНП. Подножки в вагонах не обязательны. 401. В купе вагонов, в которых пассажиров перевозят стоя, не должно быть ступенек. Соединения между купе должны быть оборудованы поручнями. 402. Вагоны должны быть оснащены демпферами. 403. Вагоны без сопровождающего персонала должны быть оснащены устройствами, автоматически останавливающими КД при столкновении с препятствиями на трассе. 404. В каждом вагоне должны быть указаны допустимое количество пассажиров, полезная нагрузка в килограммах, запрет на курение. 405. В вагонах без сопровождающего персонала должны быть вывешены правила перевозки пассажиров. 406. Вагоны должны быть оснащены устройствами вентиляции. 407. Открывающиеся окна в вагоне должны быть расположены на высоте не менее 1,1 м от пола и иметь конструкцию, чтобы через них не проходил шар диаметром 0,2 м. 408. Пол вагонов должен быть оснащен водостоками и исключать проскальзывание. 409. Нагрузка на пол кабины составляет: для перевозки пассажиров стоя - 4500 Н/м2; для перевозки пассажиров стоя и сидя - 3500 Н/м2. 410. Вагоны с сопровождающим персоналом должны быть оснащены пунктом управления, позволяющим персоналу наблюдать за трассой перед вагоном. 411. Пункт управления должен быть оснащен устройством ручного управления ловителя вагона. 412. Вагоны должны быть оснащены наружными прожекторами и внутренним освещением. 413. Двери вагонов должны закрываться, блокироваться и открываться снаружи. 414. Автоматические двери должны отвечать следующим требованиям: усилие закрытия у края двери на последних 150 мм траектории закрытия не должно превышать среднего значения 150 Н; кромки дверей должны иметь мягкие уплотнения. 415. Конструкция дверей и их креплений должны выдерживать такие же усилия, что и стенки вагонов. 416. Контроль блокировки дверей вагонов необходимо проводить во время движения. При разблокировке дверей должна происходить автоматическая остановка КД. 417. В случае возникновения аварийной ситуации пассажиры должны быть в состоянии вручную разблокировать и открыть двери. 418. Профилактические кабины должны иметь две расположенные друг над другом площадки: нижняя площадка предназначена для перевозки людей и материалов, инструментов и вспомогательных средств; верхняя опорная поверхность (площадка) предназначена для проведения с нее необходимых работ с сооружениями на трассе. 419. Нижняя площадка должна быть ограждена поручнями. Верхняя площадка при отсутствии поручней должна иметь опорные точки для крепления персонального защитного оборудования, предохраняющего от падения. 420. Каждая опорная точка для крепления персонального защитного оборудования от падения должна иметь обозначение. 421. Обе площадки профилактической кабины должны быть оснащены лестницей и вспомогательным приспособлением для перехода с площадки на сооружения на трассе. 422. На каждой профилактической кабине должна быть указана максимально допустимая нагрузка на опорную поверхность. 423. Буксировочное устройство, кроме буксировочного устройства ББКД, должно состоять из следующих частей: узла соединения с тяговым канатом; жесткого или деформирующегося промежуточного элемента; узла подцепления лыжников (буксира). 424. Промежуточный элемент должен выполнять функции упругого удлинителя буксировочного устройства при посадке и транспортировании лыжника и может быть различной конструкции (барабанная, телескопическая). 425. Конструкция подвески должна обеспечить свободное прохождение буксировочным устройством роликов, блоков и шкивов при поперечном отклонении от вертикали на угол не более 11°30ʹ. 426. Узел соединения буксировочного устройства с тяговым канатом должен иметь упоры, ограничивающие продольное качание жесткой части устройства на угол до 80° от вертикали. 427. Буксировочное устройство должно обеспечить автоматический возврат буксира в исходное положение после отцепления лыжников. 428. Узел подцепления должен обеспечить удобное положение лыжника во время подъема и возможность быстрого и легкого освобождения его от узла подцепления не только на станции, но и также во время подъема или в случае его падения. 429. Вытяжной канат буксировочного устройства должен вытягиваться до номинальной длины, при действии на него нагрузки в 30 кг. 430. Разрывное усилие вытяжного каната составляет не менее 4000 Н для одноместных и не менее 6000 Н для двухместных буксировочных устройств. 431. Буксировочные траверсы для БКД с самообслуживанием оснащаются штангой длиной не менее 1,5 м. Буксировочные траверсы (тарелки) с длиной штанги 0,75 м применяются только на БКД с вспомогательным персоналом для посадки. В собранном состоянии траверсы должны быть направлены поперек оси дороги и иметь возможность свободного отклонения назад при посадке лыжников. Пункт управления и устройства контроля 432. КД должна иметь не менее одного пункта управления, с которого должны осуществляться ее управление и остановка, а также все виды контроля. 433. На пункте управления маятниковых КД контроль за местонахождением подвижного состава на трассе осуществляется с помощью индикаторного устройства, которое должно: определять направление движения; иметь возможность корректировки перед началом следующей поездки; иметь шкалу с делениями в метрах, где указывается расстояние от подвижного состава до приводной станции; информировать о положении опор, начале замедления на въезде, о фиксированных точках на трассе; функционировать вне зависимости от типа используемого привода; оставаться в рабочем состоянии при выходе из строя дублирующих устройств. 434. На маятниковых КД индикация нахождения средств подвижного состава на трассе может осуществляться с помощью соответствующего индикаторного устройства в пункте управления, причем: данное индикаторное устройство должно распознавать направление движения, в том числе при его изменении; при достижении пункта регулировки и остановки хотя бы на одной станции данное индикаторное устройство должно быть скорректировано так, чтобы перед началом следующей поездки оно находилось в соответствующем начальном положении; данное индикаторное устройство должно иметь шкалу с соответствующими делениями, где расстояние от средства подвижного состава до приводной станции выражено в метрах; необходимо давать индикацию положения опор, начала замедления на въезде, контроля фиксированной точки, некоторых важных мест контроля въезда, а также важных мест на трассе; индикаторное устройство положения подвижного состава должно работать вне зависимости от типа используемого привода; индикаторное устройство положения подвижного состава должно оставаться в рабочем состоянии даже при выходе из строя дублирующих устройств. 435. КД должна приводиться в рабочее состояние с помощью пульта управления в кабине оператора вне зависимости от других имеющихся видов управления. 436. Одновременно должен быть задействован лишь один вид управления. Команда начала движения должна отдаваться только одним видом системы управления. 437. Переключение из одного режима движения в другой и от одного вида управления к другому должно производиться кратковременно на остановленной КД. 438. Системы управления КД должны обеспечить безопасность их эксплуатации на всех предусмотренных режимах работы и при всех внешних воздействиях, предусмотренных руководством по эксплуатации. 439. Системы управления КД должны быть оборудованы средствами, предупреждающими о нарушениях в работе канатной дороги. 440. Органы управления канатной дорогой должны: располагаться в доступных местах, иметь надписи на русском языке и понятные обозначения; располагаться вне опасной зоны, за исключением органов управления, функциональное назначение которых требует нахождения работающего персонала в опасной зоне; исключать их непроизвольное перемещение. 441. Орган управления аварийной остановкой должен: быть идентифицируемым и легкодоступным для персонала, отличаться цветом, формой и размерами от других органов управления; останавливать КД путем наложения тормоза на приводной шкив; возвращаться в исходное положение персоналом, не приводя к запуску КД. 442. На пульте оператора, пункте управления, а также наблюдательных пунктах КД должны быть установлены индикаторные устройства в соответствии с приложением № 4 к настоящим ФНП. 443. Индикаторные устройства следует устанавливать так, чтобы обслуживающий персонал постоянно имел информацию о состоянии КД. 444. Для индикаторных устройств, за исключением определенных случаев, установлена следующая цветовая индикация:
Управление и регулировка на ППКД и НКД 445. Управление ходом движения должно осуществляться либо автоматически, либо вручную. 446. Команда о начале движения должна отдаваться, если выполнены все условия для начала движения: канатная дорога остановлена; электрооборудование управления движением установлено в исходное положение; рабочий тормоз закрыт; получены сигналы готовности со всех станций. 447. Команды об изменении направления движения должны отдаваться только после полной остановки канатной дороги. 448. При движении в обратном направлении после получения команды о начале движения самопроизвольное ускорение исключено. 449. Система управления должна контролировать максимально допустимую скорость как при нормальном режиме работы, так и при движении в обратном направлении. 450. Скорость движения устанавливается с пункта управления как перед началом движения, так и во время него, и может быть изменена. При наличии нескольких пунктов управления возможность изменения скорости должна быть предусмотрена для всех пунктов. 451. На КД с креслами во время движения должна быть предусмотрена возможность снизить рабочую скорость с площадок посадки и высадки. 452. После снижения скорости на КД с креслами ее возврат в первоначальный режим должен осуществляться только с того пункта управления, с которого снижалась скорость. 453. Команды системы управления для снижения скорости должны быть приоритетными по отношению к другим командам, за исключением команд для остановки КД. 454. Сигнал готовности на пульте управления должен: действовать в системе управления, если дорога готова к работе; отключаться сигналом остановки КД; гаснуть самостоятельно, если по истечении 30 секунд не поступило сигнала начала движения. 455. На ППКД и НКД должен быть обеспечен автоматический контроль следующих режимов: отключение при превышении скорости; срабатывание рабочих тормозов; срабатывание аварийных тормозов; избыточное срабатывание открывающих клапанов аварийных тормозов; отслеживание замедления движения; для маятниковых КД и КД с пульсирующим режимом работы - контроль зоны въезда; для маятниковых КД и КД с пульсирующим режимом работы - контроль скорости на трассе (например, при прохождении опоры); функции безопасности в зоне выезда, въезда и прохождения подвижного состава по станциям для кольцевых КД отцепляемыми зажимами. 456. Устройства безопасности КД должны контролировать: закрытие и блокировку дверей кабин на станции для канатных дорог с кольцевым движением; закрытие и блокировку дверей кабин (вагонов) для маятниковых канатных дорог и НКД; блокировку дверей вагонов НКД на трассе; положение откидных или перемещаемых площадок и платформ; положение дверей платформы с ручным управлением; своевременную высадку пассажиров кресельных канатных дорог с фиксированными зажимами. 457. При сцеплении-расцеплении контролируются: открытое положение губок зажима перед участком сцепки, а также при движении в обратном направлении; положение каната на участке сцепления-расцепления; правильное охватывание каната губками зажима после процесса сцепления, а также при движении в обратном направлении; достаточное зажимное усилие; данный вид контроля может проводиться перед, во время и после процесса сцепления; надлежащее отделение зажима от каната после процесса расцепления зажима, также при движении в обратном направлении. 458. Необходимо контролировать положение стрелок главного пути. 459. Станционные устройства безопасности должны производить остановку подвижного состава при отклонениях от штатных параметров сцепки-расцепки на въезде на станцию или при выезде с нее. 460. Каждый зажим кресла (кабины) после прохода станционного включателя перед выходом на трассу дороги должен пройти автоматическую проверку: правильности положения губок при захвате каната; допустимого положения зажимного механизма; достаточности усилия зажатия каната. 461. При задевании движущейся тележки кресла (кабины) контурного шаблона либо сдвиге зажима вдоль каната дорога должна автоматически останавливаться. При этом конструкцией станции должна быть обеспечена невозможность выхода неисправного кресла (кабины) на трассу дороги. Контроль разгона и торможения на КД с отцепляемыми зажимами 462. Ускорение при разгоне и торможении на участках прицепления и отцепления не должны превышать 1,5 м/с2. 463. При прицеплении зажима к канату разность скорости зажима и движущегося каната не должна превышать 0,3 м/с. 464. Скорость и направление движения устройств разгона и торможения должны быть согласованы с движением каната. 465. Устройства разгона и торможения должны препятствовать несанкционированному движению подвижного состава по главным путям при остановке дороги. 466. Устройства разгона и торможения должны функционировать при использовании аварийного привода. 467. При неисправности устройств разгона и торможения должна быть обеспечена возможность проведения процесса эвакуации пассажиров. 468. Устройства разгона и торможения должны быть защищены от воздействия погодных условий, которые могут препятствовать их работе. Контроль расстояния между единицами подвижного состава
на КД 469. На каждой станции должны быть предусмотрены устройства, обеспечивающие минимально допустимое расстояние между единицами подвижного состава на трассе. 470. Предусмотренное расстояние между подвижным составом должно выдерживаться вне зависимости от скорости дороги и нагрузки на подвижной состав. 471. Как минимум на одной станции должно быть предусмотрено устройство регулировки расстояний между единицами подвижного состава. При наличии устройства регулировки расстояний только на одной станции прохождение подвижного состава на других станциях должно производиться так, чтобы расстояние между единицами подвижного состава оставалось в допустимых пределах. 472. Необходимо контролировать: минимально допустимое расстояние между единицами подвижного состава на трассе; достаточное безопасное расстояние между единицами подвижного состава на станциях. Контроль закрытия-открытия дверей кабин-колпаков кресел 473. У закрытого подвижного состава на КД с отцепляемыми зажимами устройство закрытия колпаков должно располагаться в конце зоны посадки и перед устройством разгона. Двери должны полностью открываться только после прохождения устройства торможения и достижения зоны высадки с предусмотренной скоростью. 474. В случае оснащения кресел КД защитными колпаками должны быть предусмотрены автоматические устройства, контролирующие закрытие и открытие колпаков. Защитный колпак должен быть полностью открыт при подходе кресла к зоне посадки. При движении кресел без пассажиров колпаки должны быть закрыты и зафиксированы от самопроизвольного открытия на трассе. Если колпаки кресел с пассажирами закрываются автоматически, то это не должно представлять опасности для перевозимых пассажиров. Защитные колпаки кресел должны быть полностью открыты, когда пассажиры достигают площадки высадки. Если автоматические устройства открытия-закрытия колпаков кресел не позволяют КД двигаться в обратном направлении, то должна быть предусмотрена возможность отключения этих устройств. 475. КД должны быть оборудованы средствами отключения от всех источников энергии. 476. Вводное устройство должно отключать питание и полностью снимать напряжение с электрических цепей, за исключением цепей аварийного освещения и защиты информации. 477. Выход из строя главного источника питания не должен влиять на системы безопасности КД. При этом должно быть обеспечено использование аварийного привода. 478. Полное или частичное прекращение энергоснабжения и последующее его восстановление, а также повреждения цепи управления энергоснабжением не должны приводить к возникновению: самопроизвольного пуска КД при восстановлении энергоснабжения; невыполнения отданной команды на остановку; снижения эффективности защитных устройств. 479. Отключение различных функций безопасности допустимо только по отдельности или по функциональным группам. 480. Отключение функций безопасности необходимо проводить только ключом с помощью выключателя или коммутатора. 481. Для ППКД и НКД при отключении функций безопасности управление движением следует осуществлять только с пульта оператора. 482. Отключение функций безопасности должно сопровождаться световой сигнализацией. 483. Для ППКД и НКД при движении в обратном направлении разрешено отключение одной или нескольких функций безопасности частично либо полностью. 484. Станции ППКД оборудуются молниезащитными устройствами. Металлоконструкции, несуще-тяговый канат соединяются устройствами заземления со станциями ППКД. 485. Переходные и концевые муфты между несущими и натяжными канатами должны быть электрически замкнуты накоротко. 486. Опоры должны быть заземлены. 487. Устройствами защиты от молнии должны быть оснащены устройства контроля, устройства дистанционной передачи данных и телефон. 488. Для заземления несуще-тягового каната и подвижного состава КД разрешается использовать футеровки балансирных роликов и ходовых колес из токопроводящего материала, либо должны быть установлены отдельные металлические ролики и ходовые колеса. Подвижной состав НКД должен быть заземлен. 489. Несуще-тяговые и тяговые канаты КД во время длительных простоев должны быть заземлены с помощью съемной штанги. При этом пуск должен быть исключен. 490. Посредством главного выключателя необходимо полностью обесточивать только электротехнические устройства главного привода КД. 491. Электрические цепи, служащие для управления, обеспечения функций безопасности и связи, могут быть подключены перед главным выключателем, если они: автономны от других электрических цепей; могут быть отключены от питающего фидера посредством собственного главного выключателя. 492. Электрические цепи, которые служат для проведения технического обслуживания, должны быть: подключены перед главным выключателем; отключены от других электрических цепей. 493. Главные выключатели должны располагаться рядом друг с другом, на них наносятся стойкие к истиранию и четкие обозначения, позволяющие однозначно понять, отключение какой части КД обеспечивает каждый выключатель. 494. Главные выключатели устанавливаются в запираемом отдельном или в силовом шкафу. 495. Подача напряжения от фидера должна осуществляться при помощи выключателя с ручным управлением. 496. Элементы управления, с помощью которых можно отключить функции безопасности, должны быть выполнены в виде выключателя с ключом. 497. В случае использования аккумуляторной батареи для питания оперативных цепей необходимо контролировать: ток и напряжение; гальваническую развязку от сети основного питания; защищенность кожухами присоединительных клемм; уровень зарядки. 498. Выключатель для проведения профилактических работ и кнопка аварийного останова должны быть легкодоступны и иметь маркировку. 499. На ППКД и НКД выключатели для проведения профилактических работ должны быть расположены в непосредственной близости от персонала: в машинном помещении; на профилактических площадках и платформах вблизи от подвижных механических устройств на всех станциях и промежуточных остановках; на пультах управления подвижного состава; на посту управления. 500. На ППКД и НКД кнопки аварийного останова необходимо располагать в непосредственной близости от персонала: на посту управления; на платформах; на промежуточных остановках; на станциях; на пультах управления подвижного состава; на подвижном составе маятниковых КД и НКД, если они работают без сопровождающего персонала. 501. На БКД по одному выключателю для проведения профилактических работ должно быть установлено на приводе, на лестницах к приводному и обводному шкивам и на пункте управления обводной станции. 502. На Б кнопки аварийного останова устанавливают на пунктах управления, а выносные кнопки - на местах для обслуживающего персонала, а также в непосредственной близи от мест посадки и высадки. 503. Для обеспечения связи между станциями на ППКД и НКД необходимо иметь телефонную линию в виде воздушной линии или сигнального кабеля. 504. При прокладке кабельной сети к выключателям на опорах следует защитить их от короткого замыкания и замыкания на землю. 505. Сигнал о неисправности КД должен быть отключен вручную после ее устранения. 506. Все типы КД должны быть оборудованы счетчиком моточасов. 507. На опоре ППКД, наиболее подверженной ветровой нагрузке, должен быть установлен анемометр. При достижении силы ветра предельно допустимого значения, указанного в паспорте, на пульт управления должен подаваться сигнал. 508. На ППКД и НКД при готовности подвижного состава к движению должны быть поданы сигналы о готовности к эксплуатации и к началу движения. 509. Станции ППКД и НКД, включая промежуточные, должны быть снабжены устойчивой телефонной связью. Подвижной состав, который сопровождает обслуживающий персонал, необходимо также подключить к этому устройству. 510. В случае отказа питания на ППКД и НКД, срабатывания устройств безопасности на трассе или устройства аварийного останова, телефонная связь КД должна оставаться работоспособной. 511. В случае полного или частичного отключения функций безопасности КД, телефонная связь должна оставаться работоспособной. На БКД должна быть обеспечена устойчивая связь между станциями. III. ТРЕБОВАНИЯ ПРИ
ИЗГОТОВЛЕНИИ,
|
___________________________________________________________________________ (наименование, тип канатной дороги) ___________________________________________________________________________ ПАСПОРТ ___________________________________________________________________________ ___________________________________________________________________________ (регистрационный номер опасного производственного объекта) 1. Основные технические характеристики
______________ * - для ППКД ** - для ППКД и БКД с неотцепляемыми зажимами. 2. Технические характеристики приводов
3. Технические характеристики натяжного устройства
4. Сведения об основных элементах металлоконструкций станций и линейных опор
5. Характеристики канатов
6. Приборы и устройства безопасности
7. Сигнальные и переговорные устройства
8. Род электрического тока и напряжение
9. Место управления дорогой
10. Свидетельство о приемке Канатная дорога __________________________________________________________ (наименование, тип, шифр проекта) изготовлена в соответствии с нормативными документами ________________________ Оборудование канатной дороги проверено и принято. Канатная дорога признана годной для эксплуатации с указанными в паспорте параметрами после проведения испытаний по программе ___________________________________________________________________________ (наименование программы) ___________________________________________________________________________ Гарантийный срок эксплуатации канатной дороги при соблюдении условий транспортирования, хранения, монтажа и эксплуатации _____ со дня ввода ее в эксплуатацию. Срок проведения дефектоскопического контроля несущего (несуще-тягового) каната: первичный - после навески каната; повторный - через каждые три года; по истечении 15 лет эксплуатации каната - через каждый год. Уполномоченный представитель организации, выполнившей монтаж КД: М.П. ____________________________________________________________________ Дата Уполномоченный представитель владельца ОПО: М.П. ____________________________________________________________________ Дата 11. Документация 11.1. Документация, включаемая в паспорт: заключение экспертизы промышленной безопасности; план и продольный профиль КД; общие виды станций, опор, подвижного оборудования и привода; функциональная электрическая схема КД; другая документация (при необходимости). 11.2. Документация, поставляемая (прилагаемая) с паспортом: сертификаты, паспорта на отдельные узлы и элементы оборудования КД, изготовленные (поставляемые) различными предприятиями; паспорта на приборы и устройства безопасности; чертежи быстроизнашивающихся деталей; ведомость на запчасти и инструменты; руководство по эксплуатации КД; инструкции по счалке и заливке легкоплавким сплавом в муфты канатов; другая документация (при необходимости). 12. Сведения о назначении ответственного за исправное состояние и безопасную эксплуатацию КД
(не менее 3 листов) 13. Сведения о ремонте и реконструкции канатной дороги
(не менее 10 листов) 14. Запись результатов технических проверок
(не менее 30 листов) 15. Сведения о регистрации Канатная дорога поставлена на учет при регистрации опасного производственного объекта № _____ в Федеральной службе по экологическому, технологическому и атомному надзору «__» ____________ 20_ г. В паспорте пронумеровано _________ страниц и прошнуровано __________ листов. ___________________________________________________________________________ (должность, ф. и. о. ответственного
за осуществление производственного контроля Канатная дорога снята с регистрации «__» ____________ 20_ г. В паспорте пронумеровано ________ страниц и прошнуровано ___________ листов. ___________________________________________________________________________ (должность, ф. и. о.
ответственного за осуществление производственного контроля
|
к Федеральным нормам и правилам
Рекомендуемый образец
___________________________________________________________________________ (наименование, тип фуникулера) ___________________________________________________________________________ ПАСПОРТ ___________________________________________________________________________ ___________________________________________________________________________ (регистрационный номер опасного производственного объекта) 1. Основные технические характеристики фуникулера
2. Технические характеристики приводов
3. Технические характеристики натяжного устройства
4. Сведения о несущих металлоконструкциях станций и эстакад
5. Характеристика канатов и масса противовеса (усилие натяжного гидроцилиндра)
6. Приборы и устройства безопасности
7. Сигнальные и переговорные устройства
8. Род электрического тока и напряжение
9. Место управления фуникулером
10. Свидетельство о приемке Фуникулер _______________________________________________________________ (наименование, тип, шифр) изготовлен в соответствии с нормативными документами _________________________ ___________________________________________________________________________ ___________________________________________________________________________ Оборудование фуникулера проверено и принято. Фуникулер признан годным для эксплуатации с указанными в паспорте параметрами после проведения испытаний по программе ___________________________________________________________________________ (наименование программы) ___________________________________________________________________________ Гарантийный срок эксплуатации при соблюдении условий транспортирования, хранения, монтажа и эксплуатации _______ с момента ввода его в эксплуатацию. Срок проведения дефектоскопического контроля тягового каната: первичный - после навески каната; повторный - через каждые три года; по истечении 15 лет эксплуатации каната - через каждый год. Уполномоченный представитель организации, выполнившей монтаж КД: М.П. ___________________________________________________________ Дата Уполномоченный представитель владельца ОПО: М.П. ___________________________________________________________ Дата 11. Документация 11.1. Документация, включаемая в паспорт: заключение экспертизы промышленной безопасности фуникулера; план и продольный профиль фуникулера; общие виды станций, опор, подвижного оборудования, привода, ловителя и кинематическую схему ловителя; функциональная и монтажная электрические схемы фуникулера; другая документация (при необходимости). 11.2. Документация, поставляемая (прилагаемая) с паспортом: паспорта на отдельные узлы и элементы оборудования фуникулера, изготовленные (поставляемые) различными предприятиями; сертификаты, паспорта на приборы и устройства безопасности; чертежи быстроизнашивающихся деталей; ведомость на запчасти и инструменты; руководство по эксплуатации фуникулера; инструкции по заливке сплавом муфт канатов; другая документация (при необходимости). 12. Сведения о назначении ответственного за исправное состояние и безопасную эксплуатацию фуникулера
(не менее 3 листов) 13. Сведения о ремонте и реконструкции фуникулера
(не менее 10 листов) 14. Запись результатов технического освидетельствования
(не менее 30 листов) 15. Сведения о регистрации Фуникулер поставлен на учет при регистрации опасного производственного объекта № _____ в Федеральной службе по экологическому, технологическому и атомному надзору «____» ________________20___ г. В паспорте пронумеровано ______ страниц и прошнуровано ______ листов. ___________________________________________________________________________ (должность, ф. и. о.
ответственного за осуществление производственного контроля Фуникулер снят с регистрации «____» __________ 20___ г. В паспорте пронумеровано _____ страниц и прошнуровано _______ листов. ___________________________________________________________________________ (должность, ф. и. о. ответственного за осуществление
производственного контроля
|
к Федеральным нормам и правилам
|
Показание |
ППКД и НКД |
Пункт управления ППКД и НКД |
ППКД и НКД |
БКД |
Примечания |
|||
На пульте оператора |
Пункт управления, платформа |
ПУ в подвижном составе МКД и НКД |
Обводная станция кольцевой дороги |
Пост КД с автоматическим режимом работы |
Тип дороги |
На пульте оператора |
|||
1 |
Готовность канатной дороги к работе |
Х |
Х |
Х |
|
Х |
Все |
Х |
|
2 |
Направление движения |
Х |
Х |
|
|
|
Все |
|
|
3 |
Скорость движения |
Х |
|
Х |
|
|
Все |
Х* |
* Только если скорость не постоянная. |
4 |
Основные значения напряжений и токов (например, ток двигателя главного привода) |
Х |
|
|
|
|
Все |
Х |
|
5 |
Положение тормозов привода |
Х |
|
|
|
|
Все |
|
|
6 |
Положение ступенчатого переключателя управления тормозной силы |
Х |
|
|
|
|
Все |
|
|
7 |
Срабатывание устройств безопасности на соответствующих станциях или в соответствующей единице подвижного состава |
Х |
Х |
Х |
Х |
Х |
Все |
Х |
|
8 |
Разрыв, короткое замыкание и замыкание на землю цепи безопасности на трассе |
Х |
|
|
|
|
Все |
Х |
При проведении контроля тягового каната подаются оптические и акустические показания |
9 |
Приказ об остановке, сообщение о готовности со станций и подвижного состава (избирательно) |
Х |
|
|
|
Х* |
Все |
Х |
* Только приказы из подвижного состава об остановке |
10 |
Отмена каждой функции безопасности в отдельности на соответствующей станции или в соответствующей единице подвижного состава |
Х |
|
Х |
Х |
|
Все |
Х |
Мигающий световой сигнал или проблесковый маячок |
11 |
Тип привода (главный, вспомогательный, аварийный или подъемный), если это сразу не заметно |
Х |
|
|
|
|
Все |
|
|
12 |
Тип работы главного привода |
Х |
|
|
|
|
Все |
|
|
13 |
Тип управления главным приводом |
Х |
|
|
|
|
Все |
|
|
14 |
Приближение подвижного состава к станции, хотя бы акустическое |
Х |
|
Х |
|
|
НКД, МКД |
|
|
15 |
Приближение подвижного состава к опорам или разъезду, хотя бы акустическое (только при ручном управлении), если допустимая скорость движения должна быть меньше, чем максимальная скорость движения |
Х |
|
|
|
|
НКД, МКД |
|
|
16 |
Готовность к работе подвижного состава |
Х |
|
|
|
|
НКД, МКД |
|
|
17 |
Готовность к работе подвижного состава обратного хода движения |
Х |
|
Х |
|
|
НКД, МКД |
|
|
18 |
Скорость ветра |
Х |
|
|
О |
|
Все |
|
|
19 |
Штормовое предупреждение: см. устройства для измерения скорости ветра |
Х |
|
Х |
|
Все |
|
|
|
20 |
Направление ветра |
Х |
|
|
|
|
Все |
|
|
21 |
Условия для открывания дверей подвижного состава выполнены, при открывании дверей обслуживающим персоналом |
|
|
Х |
Х |
|
НКД, МКД |
|
|
22 |
Положение открывающего клапана аварийного тормоза |
Х |
|
|
|
|
|
|
|
Примечание: Х - это индикаторное устройство должно быть в наличии; О - хотя бы одно из этих индикаторных устройств должно быть в наличии.
к Федеральным нормам и правилам
Рекомендуемый образец
Акт
о возможности ввода в эксплуатацию канатной дороги
Мы, нижеподписавшиеся, члены комиссии: представитель владельца ОПО - председатель комиссии ___________________________________________________________________________ (наименование организации (предприятия), должность, (ф. и. о.) представитель проектной организации: ___________________________________________________________________________ (наименование организации, должность, (ф. и. о.) представитель монтажной организации, смонтировавшей КД (выполнившей реконструкцию): ___________________________________________________________________________ (наименование организации, должность, (ф. и. о.) представитель строительной организации: ___________________________________________________________________________ (наименование организации, должность, (ф. и. о.) представитель Федеральной службы по экологическому, технологическому и атомному надзору: ___________________________________________________________________________ (должность, (ф. и. о.) составили настоящий акт о том, что рассмотрена представленная документация, проведены осмотр и проверка КД и ее составных частей в объеме, предусмотренном технической документацией организации-изготовителя и требованиями ФНП в области промышленной безопасности «Правила безопасности пассажирских канатных дорог и фуникулеров». КД установлена по адресу: ___________________________________________________________________________ ___________________________________________________________________________ Осмотром и проверкой установлено: строительные, монтажные и наладочные работы выполнены в соответствии с _____ ___________________________________________________________________________ (наименование технической документации) рабочей технической документацией и ФНП в области промышленной безопасности «Правила безопасности пассажирских канатных дорог и фуникулеров»; КД соответствует паспортным данным и требованиям ФНП в области промышленной безопасности «Правила безопасности пассажирских канатных дорог и фуникулеров»; КД находится в исправном состоянии, допускающем ее безопасную эксплуатацию, обслуживание. КД принята владельцем.
|
к Федеральным нормам и правилам
Рекомендуемый образец
Вахтенный журнал учета работы канатной дороги и передачи смены
Наименование КД ____________________________________________ Дата _______________ Смена ___________________________________ Оператор _____________________________________________________
|
к Федеральным нормам и правилам
Рекомендуемый образец
________________________________________________________ (наименование дороги) ________________________________________________________ (владелец КД) Несущий канат
Тяговый и несуще-тяговый канат
Натяжной канат к несущему канату
Натяжной канат к тяговому и несуще-тяговому канату
Натяжное устройство
Опоры
Станция
Подвижной состав
Приборы безопасности. Аппаратура сигнализации и связи
Ремонт оборудования
Примечания. 1. Форму № 10 ведет оператор КД. В графу 2 следует вносить описание работ но ремонту с наименованием замененных частей: смена канатов, их смазка, испытание оборудования. 2 Документы, подтверждающие качество вновь установленных канатов, примененных при ремонте материалов, электродов, а также качество сварки, следует хранить в специальной папке. |
Порядок ведения журнала
Журнал ведет и хранит на приводной станции оператор. Формы № 1 - 9 необходимо составлять:
№ 1 - отдельно для каждого несущего каната.
Для несущих канатов необходимо также иметь схемы повреждений канатов с указанием места и числа обрывов проволок.
№ 2 - отдельно для тяговых канатов.
На кольцевых дорогах - для несуще-тягового каната.
№ 3 и № 4 - отдельно для каждого из указанных канатов.
№ 5 - отдельно для каждого натяжного устройства.
№ 6 - отдельно для каждой опоры.
№ 7 - отдельно для каждой станции.
В форме № 9 следует указывать состояние рабочего и аварийного выключателей, ограничителя скорости и других приборов и устройств безопасности, а также аппаратов сигнализации и связи.
Записи месячного, квартального, годового осмотров отделяются от остальных записей чертой.
При исправном состоянии обследуемого объекта в соответствующих графах делают запись «исправно», в противном случае отмечают, что именно неисправно.
к Федеральным нормам и правилам
Рекомендуемый образец
АКТ
ежегодного технического освидетельствования
«___» ___________ 20___ г.
Техническое освидетельствование проведено специалистом(ами) ___________________________________________________________________________ (Наименование специализированной организации, Ф. И. О., должность) в присутствии представителя эксплуатирующей организации _____________________ и представителя владельца ___________________________________________________ В результате ежегодного технического освидетельствования выявлены следующие нарушения, препятствующие нормальной эксплуатации:
Также в результате освидетельствования установлено, что: 1. Организация эксплуатации КД соответствует/не соответствует требованиям ФНП в области промышленной безопасности «Правила безопасности пассажирских канатных дорог и фуникулеров». 2. КД функционирует во всех режимах исправно, кроме ________________________ 3. Устройства безопасности КД функционируют исправно, кроме ________________ 4. Устройства связи функционируют исправно, кроме __________________________ 5. Результаты электроиспытаний установки положительные (отрицательные). 6. Тяговый (несуще-тяговый) канат (не) пригоден к дальнейшей эксплуатации. 7. Несущий канат (не) пригоден к дальнейшей эксплуатации. 8. Результаты визуального и измерительного контроля положительные (отрицательные). 9. Трасса КД соответствует/не соответствует _________________________________ 10. Оборудование станций, опор и подвижного состава соответствует /не соответствует _________________________________________________________ Рекомендации ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________
С результатами ежегодного технического освидетельствования ознакомлены:
Настоящий акт хранится совместно с паспортом КД до следующего ежегодного технического освидетельствования.
|
к акту технического освидетельствования |
ДОПУСК К ЭКСПЛУАТАЦИИ
По результатам технического освидетельствования установлено, что канатная дорога:
(не) соответствует паспортным характеристикам; находится в (не) исправном состоянии; эксплуатируется в (не) соответствии с нормативной документацией.
Сведения об ограничениях эксплуатации: ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ Специализированная организация: _____________________________________________
Тел: ________________________________________________
Тел: ________________________________________________
Тел: ________________________________________________ Цветовая индикация сведений о допуске*: ________ * В официально опубликованном документе рисунки монохромные с оттенками серого. (Примеч. изд.)
|
