Энергетическая эффективность

ЦЕНТРИФУГИ БЫТОВЫЕ И АНАЛОГИЧНЫЕ.
ПОКАЗАТЕЛИ ЭНЕРГЕТИЧЕСКОЙ
ЭФФЕКТИВНОСТИ И МЕТОДЫ ОПРЕДЕЛЕНИЯ

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1. РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) на основе Директивы комиссии 95/13/ЕС

2. ВНЕСЕН Техническим комитетом по стандартизации ТК 039 «Энергосбережение, энергетическая эффективность, энергоменеджмент»

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 сентября 2012 г. № 389-ст

4. В настоящем стандарте реализованы положения Директивы комиссии 92/75/ЕС от 23 мая 1995 г. по выполнению Директивы Совета 2006/80/ЕС об энергетической маркировке барабанных сушилок для белья

5. ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

ГОСТ Р 55009-2012

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Энергетическая эффективность ЦЕНТРИФУГИ БЫТОВЫЕ И АНАЛОГИЧНЫЕ. ПОКАЗАТЕЛИ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ И МЕТОДЫ ОПРЕДЕЛЕНИЯ Energy efficiency. Centrifuges appliances and similar. Indicators of energy efficiency and determination methods

Дата введения - 2014-01-01

1. Область применения

Настоящий стандарт распространяется на центрифуги бытовые и аналогичные, предназначенные для сушки текстильных изделий, работающих от электрической сети (промышленной частоты).

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р МЭК 61121-2011 Сушилки барабанные для бытового использования. Методы измерения функциональных характеристик

ГОСТ Р ИСО 51401-99 Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя «Национальные стандарты», опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 энергетическая эффективность (эффективное использование энергетических ресурсов): Комплекс мер по достижению экономически оправданной эффективности использования энергетических ресурсов при существующем уровне развития техники, технологии и соблюдении требований к охране окружающей среды.

3.2 показатель энергетической эффективности: Абсолютная, удельная или относительная величина потребления или потерь энергетических ресурсов для продукции любого назначения или технологического процесса.

3.3 барабанная сушилка: Устройство для сушки текстильных материалов посредством галтовки во вращающемся барабане, через который проходит нагретый воздух.

3.4 вентилируемая барабанная сушилка: Барабанная сушилка с устройством забора свежего воздуха, который нагревается, проходя сквозь текстильные материалы, в результате чего увлажненный воздух вытягивается в комнату или выходит наружу.

3.5 конденсаторная барабанная сушилка: Барабанная сушилка, в которой воздух, используемый для процесса сушки, обезвоживается охлаждением.

Примечание - Возможны комбинации перечисленных типов.

3.6 автоматическая барабанная сушилка: Барабанная сушилка, отключающая процесс сушки по достижении определенной влажности содержимого.

Примечание - Возможно наличие кондуктивного или температурного датчика.

3.7 неавтоматическая барабанная сушилка: Барабанная сушилка, не выключающая процесс сушки по достижении определенной влажности содержимого, обычно управляемая с помощью таймера или вручную.

3.8 программа: Серия заранее выбранных операций, предназначенных для сушки определенного типа текстиля.

3.9 цикл: Полный процесс сушки, обусловленный выбранной программой и состоящий из серии различных операций (нагрев, охлаждение и т.д.).

3.10 номинальная вместимость: Масса, выраженная в кг, сухих текстильных изделий определенного типа, которую согласно заявке производителя можно высушить с использованием определенной программы.

4. Классы и показатели энергетической эффективности

4.1. Для обозначения энергетической эффективности центрифуг в зависимости от расхода электроэнергии установлены классы (по возрастанию) от А до G согласно таблицам 1 и 2.

Таблица 1 - Вентилируемые центрифуги

Таблица 2 - Конденсаторные центрифуги

4.2. Фактическое потребление электроэнергии определяют по методам, изложенным в ГОСТ Р МЭК 61121.

4.3. Корректированный уровень звуковой мощности центрифуги устанавливают по ГОСТ Р ИСО 51401.

5. Этикетка энергетической эффективности центрифуги

5.1. Этикетка энергетической эффективности должна содержать следующие сведения:

- наименование или торговую марку предприятия-изготовителя;

- обозначение модели;

- класс энергетической эффективности;

- действительное (номинальное) значение энергопотребления за цикл при полной загрузке при 60 °С, кВт · ч;

- номинальная загрузка центрифуги, кг;

- тип сушилки (вентилируемый или конденсаторный);

- корректированный уровень звуковой мощности, дБА (при необходимости).

5.2. Пример заполнения этикетки энергетической эффективности приведен в приложении А.

Приложение А
(обязательное)

Оформление маркировки

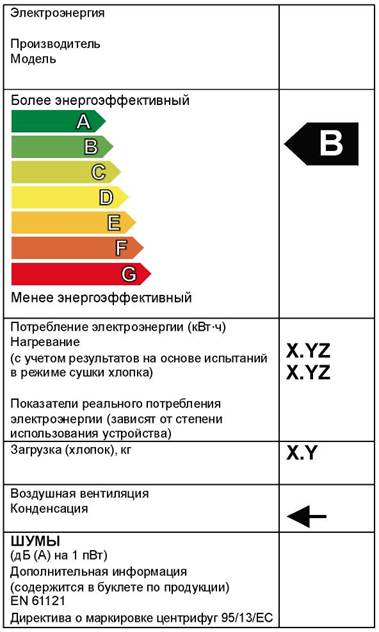

А.1. Вид этикетки энергетической эффективности центрифуги приведен на рисунке А.1

Рисунок А.1 - Этикетка энергетической эффективности центрифуги

А.2. Рекомендуемое цветовое оформление этикетки энергетической эффективности

А.2.1. При оформлении этикетки энергетической эффективности для обозначения указателей (стрелок) можно использовать следующие цвета: голубой, пурпурный, желтый, черный.

Пример - условное обозначение цвета элемента этикетки энергетической эффективности: 07X0: 0 % голубого, 70 % пурпурного, 100 % желтого, 0 % черного.

А.2.2. Цвет указателей (стрелок) этикетки энергетической эффективности, обозначающий ее класс, соответствует цвету краски, получаемой в результате смешения следующих композиций:

высший класс Х0Х0: 100 % голубого; 0 % пурпурного; 100 % желтого; 0 % черного;

второй класс 70X0: 70 % голубого; 0 % пурпурного; 100 % желтого; 0 % черного;

третий класс 30X0: 30 % голубого; 0 % пурпурного; 100 % желтого; 0 % черного;

четвертый класс 00X0: 0 % голубого; 0 % пурпурного; 100 % желтого; 0 % черного;

пятый класс 03X0: 0 % голубого; 30 % пурпурного; 100 % желтого; 0 % черного;

шестой класс 07X0: 0 % голубого; 70 % пурпурного; 100 % желтого; 0 % черного;

низший класс 0XX0: 0 % голубого; 100 % пурпурного; 100 % желтого; 0 % черного.

А.2.3. Цвет контурных линий этикетки энергетической эффективности:

Х070: 100 % голубого; 0 % пурпурного; 70 % желтого; 0 % черного.

А.2.4. Цвет текста этикетки энергетической эффективности:

000Х: 0 % голубого; 0 % пурпурного; 0 % желтого; 100 % черного.

А.2.5. Фон этикетки энергетической эффективности - белый.
