ГОСТ IEC 60331-31-2011

Испытания электрических кабелей в условиях воздействия пламени.
Сохранение работоспособности

Часть 31

ПРОВЕДЕНИЕ ИСПЫТАНИЙ И ТРЕБОВАНИЯ К НИМ ПРИ ВОЗДЕЙСТВИИ
ПЛАМЕНИ ОДНОВРЕМЕННО С МЕХАНИЧЕСКИМ УДАРОМ. КАБЕЛИ НА
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ДО 0,6/1,0 кВ ВКЛЮЧИТЕЛЬНО

Дата введения - 2013-01-01

1 Область применения

Настоящий стандарт устанавливает порядок проведения испытаний и требования к ним, в том числе рекомендуемое время воздействия пламени, для электрических кабелей на номинальное напряжение до 0,6/1,0 кВ включительно с целью определения их возможности сохранять работоспособность при воздействии пламени одновременно с механическим ударом в заданных условиях. Стандарт предназначен для использования при испытании кабелей наружным диаметром свыше 20 мм.

В стандарте установлены требования к подготовке образца, аппаратуре для проверки целостности цепи, электрической нагрузке, способу воздействия пламени на кабели, способу выполнения удара и оценке результатов испытаний.

Стандарт распространяется на силовые кабели низкого напряжения, кабели управления и контроля.

Примечание - По соглашению с заказчиком данное испытание можно проводить на кабелях на номинальное напряжение до 3,3 кВ включительно при условии применения соответствующих плавких предохранителей.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:

IEC 60269-3-1:1994 Low-voltage fuses - Part 3-1: Supplementary requirements for fuses for use by unskilled persons (fuses mainly for household and similar applications) - Sections I to IV (Предохранители плавкие низковольтные. Часть 3-1. Дополнительные требования к плавким предохранителям (преимущественно бытового и аналогичного назначения), используемым неквалифицированным персоналом. Разделы I - IV)

IEC 60331-12:2002 Tests for electric cables under fire conditions - Circuit integrity - Part 12: Apparatus - Fire with shock at a temperature of at least 830 °C (Испытания электрических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 12. Испытательное оборудование. Воздействие пламени температурой не менее 830 °С одновременно с механическим ударом)

IEC 60331-21:1999 Tests for electric cables under fire conditions - Circuit integrity - Part 21: Procedures and requirements - Cables of rated voltage up to and including 0,6/1,0 kV (Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 21. Проведение испытаний и требования к ним. Кабели на номинальное напряжение до 0,6/1,0 кВ включительно)

3 Термины и определения

В настоящем стандарте применен следующий термин с соответствующим определением:

3.1 работоспособность (circuit integrity): Способность продолжать выполнять заданные функции при воздействии установленного источника пламени в течение заданного периода времени.

4 Испытуемый образец

4.1 Подготовка образца

С обоих концов образца кабеля длиной не менее 1500 мм должны быть удалены оболочка и другие покрытия на длине около 100 мм.

Концы токопроводящих жил кабеля должны быть зачищены для электрического подсоединения и разведены в стороны во избежание замыкания.

4.2 Крепление образца

Кабель изгибают приблизительно в форме дуги круга. Внутренний радиус изгиба должен соответствовать установленному изготовителем минимальному радиусу изгиба.

Кабель крепят по центру испытательной лестницы, как показано на рисунке 1, используя металлические зажимы, которые должны быть заземлены. На верхнем горизонтальном элементе лестницы рекомендуется использовать U-образные болтовые хомуты, а на центральных вертикальных элементах - Р-образные хомуты, изготовленные из металлической ленты шириной (10 ± 1) мм - для кабелей диаметром до 20 мм, шириной (20 ± 2) мм - для кабелей диаметром от 20 до 50 мм и шириной (30 ± 3) мм - для кабелей больших диаметров. Р-образные хомуты должны иметь приблизительно тот же диаметр, что испытуемый кабель.

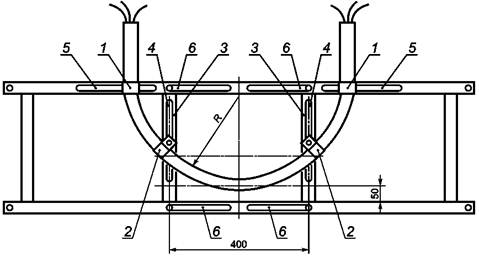

1 - U-образный хомут; 2 - Р-образный хомут; 3 - регулируемый вертикальный элемент;
4 - прорезь для фиксации Р-образного хомута; 5 - прорезь для фиксации U-образного хомута;
6 - прорезь для перемещения вертикального элемента; R - минимальный радиус изгиба кабеля

Рисунок 1 - Способ крепления образца при испытании

Если образец кабеля слишком мал для крепления на центральных вертикальных элементах в положении, показанном на рисунке 1, вертикальные элементы следует равномерно сдвинуть к центру так, чтобы кабель можно было закрепить, как показано на рисунке 2.

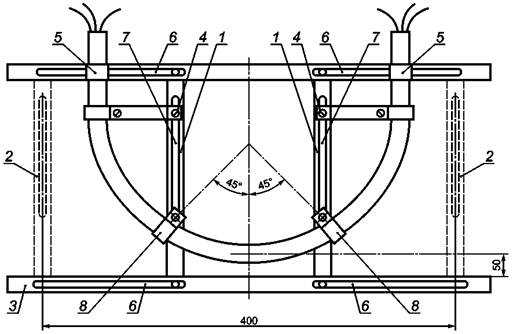

1 - отрегулированное положение вертикального элемента; 2 - исходное положение вертикального
элемента; 3 - нижний горизонтальный элемент испытательной лестницы; 4 - дополнительный зажим для
обеспечения дугообразной формы кабеля (если требуется); 5 - U-образный хомут;
6 - прорезь для перемещения вертикального элемента; 7 - прорезь для крепления Р-образного хомута;
8 - Р-образный хомут

Рисунок 2 - Крепление образца при испытании с отрегулированным положением
вертикальных элементов лестницы

5 Аппаратура по проверке целостности цепи

При испытании для проверки целостности цепи по всем токопроводящим жилам кабеля пропускают ток от трех- или однофазного трансформатора достаточной мощности для поддержания стабильного испытательного напряжения с учетом максимального допустимого тока утечки.

Примечание 1 - При определении номинальной мощности трансформатора следует предусмотреть плавкие предохранители с соответствующими характеристиками.

Требуемую силу тока получают путем подсоединения к каждой токопроводящей жиле или группе жил нагрузочного индикаторного прибора (например, лампы).

Примечание 2 - Ток 0,25 А, пропускаемый по каждой токопроводящей жиле или группе жил, является достаточным.

6 Проведение испытания

6.1 Испытание проводят используя испытательное оборудование по IEC 60331-12.

6.2 Плавкие предохранители, используемые при испытании, должны быть типа D11 по IEC 60269-3-1. Допускается использовать прерыватели цепи с равноценными параметрами.

Если используют прерыватели цепи, должны быть указаны их параметры по характеристическим кривым по IEC 60331-21 (приложение А).

В спорных случаях следует применять плавкие предохранители.

6.3 Образец крепят на испытательной лестнице. Регулируют положение горелки по отношению к образцу, изменяя расстояния Н и V в соответствии с методом проверки источника нагрева по IEC 60331-12 (приложение А).

Горелка должна быть расположена по центру испытуемого образца так, чтобы ее горизонтальная центральная плоскость находилась на расстоянии (V ± 2) мм по вертикали ниже осевой линии образца, а ее фронтальная поверхность находилась на расстоянии (Н ± 2) мм по горизонтали от осевой линии образца.

6.4 Со стороны конца образца, подсоединенного к трансформатору, заземляют нейтральную и защитную жилы. Металлические экраны, контактную проволоку и металлическое покрытие соединяют между собой и заземляют. Трансформатор подсоединяют к токопроводящим жилам, исключая нейтральную или защитную жилу, как показано на рисунке 3. Если металлическая оболочка, броня или экран выполняют роль нейтральной или защитной жилы, они должны быть подсоединены, как показано на рисунке 3, в качестве нейтральной или защитной жилы.

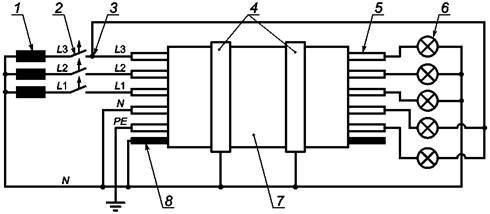

1 - трансформатор; 2 - плавкий предохранитель (2 А); 3 - фазы L1, L2 или L3; 4 - металлические зажимы;
5 - испытуемая жила или группа жил; 6 - нагрузочный индикаторный прибор; 7 - образец;
8 - металлический экран; L1, L2, L3 - фазные жилы (L2, L3, если имеются);
N - нейтральная жила (если имеется); РЕ - защитная жила (если имеется)

Рисунок 3 - Схема основных соединений

Для одно-, двух- или трехфазных кабелей каждую фазную жилу подсоединяют к отдельной фазе трансформатора через плавкие предохранители или через прерыватели цепи, рассчитанные на ток 2 А.

Для многожильных кабелей, имеющих четыре или более жил (кроме нейтральной или защитной), жилы делят на три приблизительно равные группы; при этом соседние жилы должны быть, по возможности, в разных группах.

Для многопарных кабелей жилы делят на две равные группы, при этом одну жилу каждой пары подсоединяют к одной фазе, а другую жилу - к другой фазе (L1 и L2 на рисунке 3). Четверки рассматривают как две пары.

Для многожильных кабелей, скрученных тройками, жилы делят на три равные группы, при этом одну жилу каждой тройки подсоединяют к одной фазе, вторую жилу - к другой фазе, последующую жилу - к третьей фазе трансформатора (L1, L2 и L3 на рисунке 3).

Жилы каждой группы соединяют последовательно, а каждую группу подсоединяют к отдельной фазе трансформатора через плавкий предохранитель или прерыватель цепи, рассчитанные на ток 2 А.

Примечание 1 - В соответствии с указанным выше, нейтральную жилу заземляют. Нейтральную жилу не заземляют, если кабель предназначен для использования в системе, где нейтраль не заземляется. Допускается испытывать нейтральную жилу аналогично испытанию фазной жилы, если это указано в стандарте или технических условиях на конкретный кабель. Если металлическая оболочка, броня или экран выполняют роль нейтральной жилы, она всегда должна быть заземлена. Такие отклонения при проведении испытаний фиксируют в протоколе испытаний.

Примечание 2 - Для кабелей конструкций, отличных от указанных выше, испытательное напряжение прикладывают, по возможности, таким образом, чтобы соседние жилы были подсоединены к разным фазам.

На конце образца, противоположном подсоединенному к трансформатору, каждую фазную жилу или группу жил заземляют через нагрузочный индикаторный прибор (раздел 5). Нейтральную и защитную жилы через нагрузочный индикаторный прибор (раздел 5) соединяют с жилой L1 (или L2, или L3) на конце образца, соединенном с трансформатором (рисунок 3).

6.5 Зажигают горелку и устанавливают расход газа и воздуха на уровне значений, полученных при проверке источника нагрева по IEC 60331-12.

Непосредственно после включения горелки ударное устройство подготавливают к выполнению удара и включают секундомер для измерения продолжительности испытания. Ударное устройство должно сработать и ударить по лестнице спустя 5 мин ±10 с после включения горелки, а затем срабатывать через каждые 5 мин ±10 с. После каждого удара ударяющий стержень должен быть поднят над испытательной лестницей не позднее 20 с после удара.

6.6 Непосредственно после включения секундомера включают источник тока и устанавливают напряжение на уровне номинального напряжения кабеля (но не менее 100 В переменного тока), т.е. испытательное напряжение между жилами должно быть равно номинальному напряжению между жилами, а испытательное напряжение между жилой и землей должно быть равно номинальному напряжению между жилой и землей.

6.7 Испытание проводят в течение времени, указанного в 7.1, после чего пламя гасят.

7 Оценка результатов испытания

7.1 Время воздействия пламени

Время воздействия пламени должно быть установлено в стандарте или технических условиях на конкретный кабель. Если время воздействия пламени не установлено, то рекомендуется продолжительность воздействия пламени и работы ударного устройства не более 120 мин.

7.2 Критерии оценки

Кабель считают сохраняющим работоспособность в течение установленного времени в условиях испытания в соответствии с разделом 6, если:

- напряжение приложено в течение всего испытания, т.е. не перегорает плавкий предохранитель или прерыватель цепи не отключается;

- токопроводящая жила не разрушается, т.е. лампа не гаснет.

8 Проведение повторного испытания

При получении неудовлетворительных результатов проводят испытание двух дополнительных образцов. Результаты испытания считают удовлетворительными, если образцы соответствуют установленным требованиям.

9 Протокол испытания

Протокол испытания должен содержать следующие данные:

a) подробное описание испытуемого кабеля;

b) наименование изготовителя испытуемого кабеля;

c) испытательное напряжение;

d) фактический радиус изгиба кабеля при испытании;

e) критерии оценки результатов испытания, примененные фактически (со ссылкой на раздел 7 или на стандарт или технические условия на конкретный кабель);

f) время воздействия пламени.
