МАТЕРИАЛЫ КРОВЕЛЬНЫЕ Метод определения изменения линейных размеров (EN 1107-1:1999, IDT)
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены» Сведения о стандарте 1 ПОДГОТОВЛЕН Корпорацией «ТехноНИКОЛЬ» и федеральным государственным бюджетным учреждением «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук» («НИИСФ РААСН») на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство» 3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (приложение Д к протоколу от 8 декабря 2011 г. № 39) За принятие стандарта проголосовали:
4 Настоящий стандарт идентичен европейскому региональному стандарту EN 1107-1:1999 Flexible sheets for waterproofing - Determination of dimensional stability - Part 1: Bitumen sheets for roof waterproofing (Материалы гибкие гидроизоляционные. Определение изменения линейных размеров. Часть 1. Материалы кровельные и гидроизоляционные битумосодержащие). Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6). Перевод с английского языка (en). Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА. Степень соответствия - идентичная (IDT) 5 Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. № 1994-ст межгосударственный стандарт ГОСТ EN 1107-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г. 6 ВВЕДЕН ВПЕРВЫЕ Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет Содержание Применение настоящего стандарта, устанавливающего метод определения изменения линейных размеров кровельных и гидроизоляционных гибких битумосодержащих материалов, позволяет получить адекватную оценку качества материалов, производимых в государствах Евразийского экономического сообщества и странах ЕС, а также обеспечить конкурентоспособность продукции на международном рынке. Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение материалов с характеристиками, гармонизированными с требованиями европейских региональных стандартов, а также в случаях, когда это технически и экономически целесообразно. ГОСТ EN 1107-1-2011
Дата введения - 2013-07-01 1 Область примененияНастоящий стандарт распространяется на кровельные и гидроизоляционные гибкие битумосодержащие материалы (далее - материалы) и устанавливает метод определения изменения линейных размеров, вызванного релаксацией внутренних напряжений в материале под воздействием нагрева в процессе производства. Настоящий стандарт предназначен для определения характеристик и/или классификации материалов после их изготовления или поставки, до их укладки. Требования настоящего стандарта распространяются только на материалы и неприменимы для определения характеристик изготовленных из них гидроизоляционных систем после производства работ. Метод может быть использован для прогнозирования пригодности материалов для целей гидроизоляции в реальных условиях эксплуатации. 2 Нормативные ссылкиВ настоящем стандарте использованы ссылки на следующие международные стандарты: ISO 5725-1:1994 Accuracy (trueness and precision) of measurement methods and results - Part 1: General principles and definitions [Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения] ISO 5725-2:1994 Accuracy (trueness and precision) of measurement methods and results - Part 2: Basic method for the determination of repeatability of a standard measurement method [Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений] 3 Термины и определенияВ настоящем стандарте применен следующий термин с соответствующим определением: 3.1 изменение линейных размеров (dimensional change): Изменение длины образца в ненапряженном состоянии, вырубленного из полосы материала в продольном направлении, под воздействием заданной температуры, выраженное в процентах по отношению к длине образца до испытания. 4 Сущность методаОбразцы, вырубленные из полосы материала, отобранной для испытания, выдерживают при заданной температуре для релаксации внутренних напряжений в материале. Измеряют изменение длины образца оптическим или механическим методом (см. разделы 5, 7 и 9). 5 Средства испытаний5.1 Общие положенияДля измерений используют два альтернативных метода: a) Оптический метод (метод А). Метод основан на оптическом измерении расстояния между рисками, нанесенными на образец до и после воздействия на него заданной температуры в течение заданного времени (см. рисунок 1). b) Механический метод (В). Метод основан на измерении изменения расстояния между двумя измерительными метками с использованием экстензометра (см. рисунок 2). 5.2 Средства испытаний для методов А и В5.2.1 Сушильный шкаф с циркуляцией воздуха (без подачи воздуха извне), обеспечивающий поддержание температуры (80 ± 2) °С. 5.2.2 Термодатчик, связанный с наружным электронным термометром, обеспечивающий измерение температуры с погрешностью не более ± 1 °С в заданном температурном режиме. 5.2.3 Стальная пластина размерами » 280 ´ 80 ´ 6 мм с прорезями; используется как шаблон для частичного удаления покровного слоя и выравнивания образца при нанесении рисок и во время проведения измерений (см. рисунки 1 и 2). 5.2.4 Стеклянная пластина, покрытая тальком. 5.3 Средства испытаний для метода А (оптический метод)5.3.1 Общие требования Кроме средств испытаний, приведенных в 5.2, используют дополнительное оборудование, приведенное в 5.3.2 - 5.3.7. 5.3.2 Устройство из стали для нанесения рисок размерами » 25 ´ 10 ´ 250 мм с центрирующим конусом (диаметр » 8 мм, высота » 12 мм, угол конуса » 60 °) и съемной иглой (диаметр заостренного конца иглы » 0,05 мм); расстояние от оси конуса до заостренного конца иглы LA = (190 ± 5) мм (см. рисунок 1). 5.3.3 Гайки М5 или аналогичные приспособления, используемые в качестве измерительных меток. 5.3.4 Алюминиевые бирки размерами » 30 ´ 30 ´ 0,2 мм, на которые наносятся риски. 5.3.5 Канцелярский стэплер для прикрепления алюминиевых бирок. 5.3.6 Измерительный инструмент со шкалой не менее 250 мм и ценой деления не более 1 мм. 5.3.7 Оптическое устройство для измерения длины (например, измерительная лупа) с ценой деления не более 0,05 мм. 5.4 Средства испытаний для метода В (механический метод)5.4.1 Общие требования Кроме средств испытаний, приведенных в 5.2, используют дополнительное оборудование, приведенное в 5.4.2 и 5.4.3. 5.4.2 Экстензометр с измерительной базой 200 мм, снабженный механическим или электронным измерительным устройством с погрешностью измерения не более ± 0,05 мм. 5.4.3 Измерительные метки для экстензометра. 6 Отбор образцовОтбор образцов проводят в соответствии с требованиями стандартов на материалы конкретных видов. Из полосы материала, отобранной для испытаний, вырубают пять образцов размерами [(250 ´ 50) ± 1] мм равномерно по ширине полотна материала на расстоянии не менее 150 мм от края полотна, при этом больший размер образца должен быть расположен в продольном направлении полотна материала. Для материалов, содержащих более одной основы, вырубают 10 образцов. Образцы нумеруют последовательно, начиная от одного края полотна материала; маркируют также лицевую и нижнюю стороны образца. a) Устройство для нанесения рисок b) Образец для испытания c) Стальная пластина 1 –

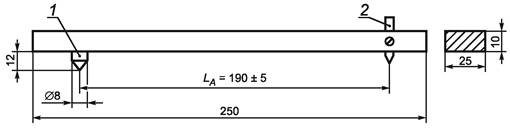

центрирующий конус; 2 – съемная игла; 3 – гайка М5 (измерительная

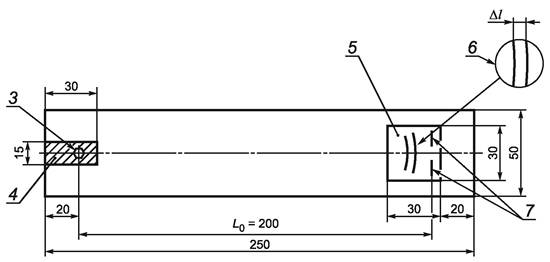

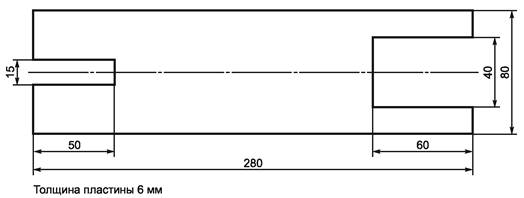

метка); Рисунок 1 – Образец и средства испытаний (метод А)

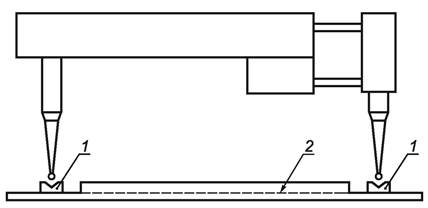

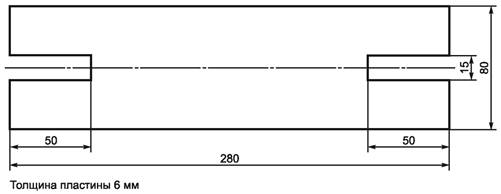

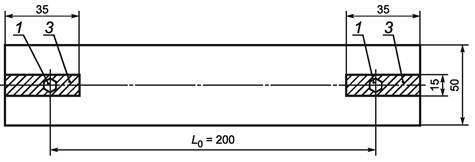

a) Экстензометр b) Образец c) Стальная пластина 1 - измерительные метки; 2 - основа; 3 - участки с удаленным покровным слоем Рисунок 2 - Образец и средства испытаний (метод В) 7 Подготовка образцовУдаляют защитную пленку с образца путем прикрепления к нему полоски клеящей ленты при температуре окружающей среды, охлаждения образца до температуры определения его гибкости, приведенной в нормативном или техническом документе на материал конкретного вида, и последующего удаления защитной пленки с помощью прикрепленной полоски. Пленку можно удалить также струей сжатого воздуха при давлении не более 5 бар (5 × 105 Па), диаметр сопла » 0,5 мм. Если с помощью указанных выше способов пленку удалить не удается, можно использовать обжиг пленки пламенем газовой горелки в течение минимального времени, необходимого для удаления пленки, не повреждая при этом покровный слой образца. С нижней стороны образца удаляют покровный слой до основы, как показано на рисунке 1 или 2. Для удаления покровного слоя используют металлический шаблон и нагретый шпатель или аналогичный инструмент. Повреждение основы не допускается. Измерительные метки приклеивают к основе с помощью клея, не содержащего растворитель, как показано на рисунках 1 и 2. При подготовке образцов для проведения испытаний оптическим методом алюминиевые бирки прикрепляют к образцу стэплером с помощью двух металлических скрепок, проходящих через основу, под прямым углом к продольной кромке образца, как показано на рисунке 1. Для безосновных материалов измерительные метки приклеивают к поверхности образца. Для материалов, содержащих более одной основы, испытание проводят для обеих сторон образца. Подготовленные образцы помещают на плоскую пластину, покрытую тальком, и выдерживают при температуре (23 ± 2) °С в течение не менее 24 ч. Устройство для нанесения рисок, стальную пластину и измерительное устройство экстензометра также кондиционируют при указанной температуре. 8 Методика проведения испытаний8.1 Метод А (оптический метод)При применении оптического метода (см. 5.3) измеряют длину образца до испытания L0 при температуре (23 ± 2) °С с помощью измерительного инструмента с ценой деления 1 мм. Затем на образец наносят первую риску. Для этого стальную пластину с прорезями помещают на образец так, чтобы прорези находились над измерительной меткой и алюминиевой биркой. Центрирующий конус устройства для нанесения рисок помещают в центр измерительной метки и иглой наносят на алюминиевую бирку первую риску без дополнительного усилия, только под действием собственного веса устройства. Первая риска должна быть идентифицирована. 8.2 Метод В (механический метод)При применении механического метода (см. 5.4) устанавливают измерительное устройство на измерительные метки при температуре (23 ± 2) °С и измеряют расстояние между ними (длина образца до испытания L0) с погрешностью не более ± 0,05 мм. 8.3 Общие положения (методы А и В)Сушильный шкаф предварительно нагревают до температуры (80 ± 2) °С. Температуру в шкафу устанавливают с помощью термодатчика, расположенного вблизи испытуемых образцов. Подготовленные образцы помещают на обильно покрытую тальком стеклянную пластину так, чтобы измерительные метки находились сверху, и выдерживают в сушильном шкафу при температуре (80 ± 2) °С в течение 24 ч ± 10 мин. Образцы не должны прилипать к пластине во время проведения испытания. Заданная температура должна поддерживаться в сушильном шкафу в течение всего периода проведения испытания. Затем пластины с образцами вынимают из шкафа и выдерживают при температуре (23 ± 2) °С не менее 4 ч. 9 Вычисление и обработка результатов испытаний, точность метода9.1 Метод А (оптический метод)На образцы наносят вторую риску, как описано в 8.1. Для каждого образца измеряют расстояние между внешними краями двух рисок в радиальном направлении (см. рисунок 1) с помощью оптического измерительного инструмента с погрешностью не более ± 0,05 мм. Изменение длины каждого образца выражают в процентах по отношению к длине образца до испытания L0. 9.2 Метод В (механический метод)Повторно измеряют расстояние между измерительными метками, как описано в 8.2, с погрешностью не более ± 0,05 мм. Для каждого образца определяют разность между длиной образца до испытания L0 и после проведения испытания. Изменение длины каждого образца выражают в процентах по отношению к длине образца до испытания L0. 9.3 Обработка результатовРезультаты приводят со знаком «+» в случае увеличения длины образца и знаком «-» в случае уменьшения длины образца в процессе испытания. Изменение длины образца вычисляют как среднеарифметическое значение результатов испытания пяти образцов. Результат округляют до 0,1 %. Для материалов, содержащих более одной основы, результаты испытаний вычисляют отдельно для каждой стороны материала. 9.4 Точность методаТочность метода определения изменения линейных размеров получена на основании межлабораторных измерений в соответствии с ISO 5725-2 для материалов на полиэфирной основе. Для материалов на других основах, а также для безосновных материалов данные о точности метода отсутствуют. 9.4.1 ПовторяемостьУстановлены следующие характеристики повторяемости: - диапазон пяти отдельных значений - da,5 = 0,3 %; - среднеквадратическое отклонение повторяемости - sr = 0,06 %; - доверительный интервал (95 %) результата - qr= 0,1 %: - предел повторяемости (разность между результатами двух измерений) - r = 0,2 %. 9.4.2 ВоспроизводимостьУстановлены следующие характеристики воспризводимости: - среднеквадратическое отклонение воспроизводимости - sR = 0,12 %; - доверительный интервал (95 %) результата - qR = 0,2 %; - предел воспроизводимости (разность между результатами двух измерений) - R = 0,3 %. Приведенные выше термины соответствуют ISO 5725-1 и ISO 5725-2. 10 Отчет об испытанияхОтчет об испытаниях должен содержать: a) данные, необходимые для идентификации испытуемого материала; b) ссылку на настоящий стандарт и отклонения от его требований; c) информацию об отборе образцов в соответствии с разделом 6; d) информацию о подготовке образцов в соответствии с разделом 7; e) информацию о проведении испытаний в соответствии с 9.3 с указанием применяемого метода (А или В); Приложение ДА
|
Обозначение ссылочного международного |
Степень соответствия |
Обозначение и наименование соответствующего |
ISO 5725-1:1994 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1: Основные положения и определения |
IDT |
ГОСТ ИСО 5725-1-2003 «Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения» |
ISO 5725-2:1994 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2: Основной метод определения повторяемости и воспроизводимости стандартного метода измерений |
IDT |
ГОСТ ИСО 5725-2-2003 «Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений» |
Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: |
Ключевые слова: кровельные и гидроизоляционные гибкие битумосодержащие материалы, изменение линейных размеров |
