Типовая технологическая карта на монтаж
осветительной электроустановки 3-комнатной
квартиры с выполнением скрытой проводки и
применением плоских проводов марки АПВ.

Типовая технологическая карта

(ТТК)

Шифр проекта: 1012-07/45.ТТК

Пояснительная записка

2012 г.

СОДЕРЖАНИЕ

1. ОБЩИЕ ДАННЫЕ

Область применения карты

1. Технологическая карта разработана на монтаж осветительной электроустановки 3-комнатной квартиры с выполнением скрытой проводки и применением плоских проводов марки АПВ.

2. При привязке карты к конкретным условиям уточняются объемы работ, калькуляция типовых затрат, график выполнения процесса и технико-экономические показатели.

Технологическая карта составлена с учетом требований следующих нормативных документов:

· СНиП 03.05.06-85 «Электротехнические устройства. Правила производства и приемки работ»;

· ПУЭ-2003 (7 изд.);

· СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования»;

· СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство»;

· СП 12-136-2002 «Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ»;

· СП 12-135-2003 «Безопасность труда в строительстве. Отраслевые типовые инструкции по охране труда»;

· СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»;

· РД-11-06-2007 «Методические рекомендации о порядке разработки проектов производства работ грузоподъемными машинами и технологических карт погрузочно-разгрузочных работ»;

· МДС 12-81.2007 «Методические рекомендации по разработке и оформлению проекта организации строительства и проекта производства работ;

· МДС 12-29.2006 «Методические рекомендации по разработке и оформлению технологической карты».

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

1. До монтажа осветительной электроустановки должен быть закончен монтаж перекрытий и перегородок.

2. Электромонтажные работы выполняют в три стадии:

а) до производства штукатурных работ;

б) после производства штукатурных работ;

в) после производства малярных работ.

3. До штукатурных работ монтируют плоские провода. Монтажные работы выполняют в следующей последовательности:

а) размечают и пробивают отверстия и гнезда, сверлят проходы, фрезеруют борозды и устанавливают крепежные детали и конструкции;

б) замеряют длины участков, на которых будут прокладываться отрезки проводов, между групповым щитком и ответвительной коробкой, между смежными ответвительными коробками, между ответвительными коробками и светильниками, штепсельными розетками и выключателями;

в) правят провода;

г) надрезают провода согласно замерам длин участков трассы (с запасом 50 - 75 мм), затем отрезают и разделывают;

д) прокладывают провода по намеченной трассе с установкой ответвительных коробок, а также коробок штепсельных розеток и выключателей.

4. Разметку производят с помощью циркуля, шнура, рейки, рулетки и складного метра. Сначала отмечают ввод в помещение и места установки групповых щитков, светильников, штепсельных розеток, ответвительных коробок и выключателей. Затем намечают линию прокладки проводов, с тем, чтобы провода проходили на расстоянии не менее 20 мм от карнизов и плинтусов. При прокладке двух и более проводов оставляют между ними промежутки 3 - 5 мм.

5. Гнезда и отверстия в кирпичных и бетонных основаниях пробивают с помощью пневматических молотков перфораторов, электромолотков. Для сверления отверстий применяют электросверлилки, для сверления отверстий под любым углом - станок-стойку (рис. 1), для сверления проходов в стенах -специальный штатив, для сверления отверстий в потолке диаметром до 32 мм - станок-стойку (рис. 2) в соединении с винтовым домкратом; борозды и канавки вырубают вручную или с помощью бороздофреза. Для правки проводов применяют специальное приспособление (рис. 3).

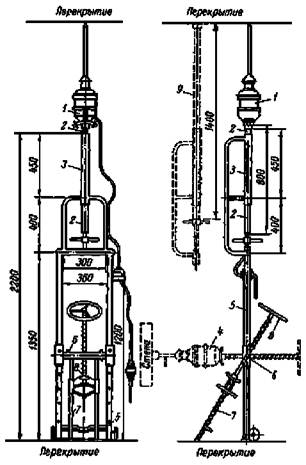

Рис. 1. Станок-стойка для сверления отверстий в полах, потолках и стенах

1 - электрическая дрель; 2 - выдвижная труба; 3 - направляющая; 4 - сверло с дрелью; 5 - основание; 6 - ось; 7 - рама; 8 - маховик; 9 - корпус станка-стойки

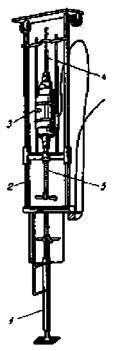

Рис. 2. Устройство для создания давления на сверло при сверлении отверстий в стенах и перекрытиях

1 - основание станка; 2 - рама станка; 3 - электрическая дрель; 4 - сменное сверло; 5 - выдвижная труба с нарезкой

Рис. 3. Приспособление для правки плоских проводов

Провода отрезают и разделывают с помощью кусачек и клещей. На конце отрезка провода длиной 75 мм удаляют полихлорвиниловую пленку, разделяющую жилы, и снимают изоляцию на длине 50 мм. В местах изгиба провода вырезают пленку на длине 40 - 60 мм.

При прокладке проводов крепление их осуществляют путем «примораживания» через каждые 20 - 25 см гипсовым раствором. По сгораемым стенам и перегородкам провода прокладывают по листовому асбесту толщиной не менее 3 мм, уложенному по штукатурной дранке, или по намету штукатурки толщиной не менее 5 мм. Не допускается непосредственного соприкосновения провода с металлическими элементами здания. Места пересечения проводов усиливают тремя - четырьмя слоями липкой полихлорвиниловой или прорезиненной ленты. Прокладку проводов по поверхностям, отделываемым не штукатуркой, а затиркой, осуществляют в бороздах. Для прокладки проводов используют также пустоты в железобетонных перекрытиях, швы между элементами сборных конструкций перекрытий и пр.

Проходы сквозь стены, перегородки и перекрытия выполняют в резиновых полутвердых или полихлорвиниловых трубках, надевая на концы их пластмассовые втулки. Соединение жил проводов по длине выполняют опрессованием или пайкой.

6. Ответвительные коробки, коробки выключателей и штепсельных розеток устанавливают заподлицо с поверхностью штукатурки, производя выверку по меткам. В каждой коробке оставляют запас провода не менее 50 мм, укладывая изолированные жилы внутри коробки вдоль стенки в один - два круга.

7. После выполнения штукатурных работ проверяют, не оборваны ли жилы проводов, и отмечают при этом нулевую жилу.

8. После малярных работ устанавливают квартирные групповые щитки, светильники, выключатели и штепсельные розетки.

9. Осветительную арматуру подвешивают через изоляционную вставку или на крюке с прочным изоляционным покрытием.

10. Работы по монтажу скрытой проводки выполняет звено из двух человек:

электромонтажник	электромонтажник
4 разряда - 1 человек	2 разряда - 1 человек.

Монтажник 4 разряда размечает места, пробивает борозды (канавки) и устанавливает арматуру, оборудует места ввода, осуществляет протяжку проводов в пустотах перекрытия. В это время монтажник 2 разряда пробивает канавки и необходимые отверстия, устанавливает и закрепляет коробки для соединений проводов в местах разветвления. Затем все звено прокладывает, крепит и соединяет провода, устанавливает арматуру, навешивает осветительные приборы.

3. ОСНОВНЫЕ ТРЕБОВАНИЯ К КАЧЕСТВУ РАБОТ

а) крепление проводов и арматуры, пайка проводов, соединения приборов и арматуры должны быть выполнены в соответствии с действующими техническими условиями;

б) прочность закрепления потолочных крючков для комнатной осветительной арматуры должна быть испытана под нагрузкой;

в) стальные кронштейны, крепежные детали должны быть окрашены или никелированы;

г) стеклянные колпаки светильников должны быть тщательно промыты и надежно закреплены.

12. При производстве работ необходимо выполнять следующие основные правила техники безопасности:

а) при высоте помещений до 3 м протаскивать провода в каналы потолочного перекрытия и стен необходимо с использованием стремянок, имеющих приспособления, предохраняющие их от раздвижения; при протаскивании проводов в каналы нельзя приближать пальцы к отверстию, куда входят провода;

б) заделывать алебастром коробки для ответвления проводов и установки в них розеток и выключателей нужно деревянной лопаткой, но не голой рукой;

в) при резке и изгибании стальных тонкостенных труб рабочий должен:

проверить прочность установки на верстаке;

надежно закрепить трубу в прижиме вблизи места отрезки;

работать только исправной ножовкой с хорошо закрепленным и вытянутым полотном, имеющим плотно насаженную деревянную ручку без трещин.

13. График выполнения работ, производственная калькуляция и потребные материально-технические ресурсы составлены на монтаж скрытой электроосветительной установки 3-комнатной квартиры.

4. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

5. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

Таблица 1

6. ГРАФИК ВЫПОЛНЕНИЯ РАБОТ

Таблица 2

7. ПРОИЗВОДСТВЕННАЯ КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ

Таблица 3

Таблица 4
