НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система обеспечения единства измерений ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОЭФФИЦИЕНТА ГАРМОНИК State system for ensuring the uniformity of measurements. State verification schedule for means of measuring the distortion coefficient

Дата введения - 2013-01-01

1. Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений коэффициента гармоник [рисунок А.1 (приложение А)] и устанавливает назначение государственного первичного эталона единицы коэффициента гармоник (далее - государственный первичный эталон), порядок передачи единицы коэффициента гармоник от государственного первичного эталона с помощью вторичных и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2. Эталоны

2.1. Государственный первичный эталон

2.1.1. Государственный первичный эталон предназначен для хранения единицы коэффициента гармоник К_г и контроля за воспроизведением единицы коэффициента гармоник К_г при передаче ее вторичным и рабочим эталонам в диапазоне значений от 0,001 % до 100 % и диапазоне частот первой гармоники от 10 Гц до 200 кГц. Вторичные и рабочие эталоны единицу коэффициента гармоник передают рабочим средствам измерений в целях обеспечения единства измерений.

2.1.2. В состав государственного первичного эталона входят:

- эталонный измеритель коэффициента гармоник (ИКГЭ);

- эталонный калибратор коэффициента гармоник (ККГЭ);

- генератор сигналов произвольной формы AFG3102;

- осциллограф TDS3032C;

- мультиметр 3458А;

- калибратор-измеритель нелинейных искажений СК6-20;

- комплект фильтров низкой частоты;

- персональный компьютер.

В основу работы государственного первичного эталона положен метод селективных измерений гармонических составляющих синусоидальных сигналов с использованием современных цифровых методов обработки сигналов в целях уменьшения погрешности и устранения влияния негармонических составляющих на результат измерений. Главным звеном государственного первичного эталона, определяющим его метрологические характеристики, служит эталонный измеритель коэффициента гармоник.

2.1.3. Абсолютную неисключенную систематическую погрешность 8, в процентах, государственного первичного эталона определяют по таблице 1

Таблица 1 - Абсолютная неисключенная систематическая погрешность измерений К_г в зависимости от частоты и измеряемого К_г, в процентах

Среднеквадратичное отклонение результата измерений S, %, для десяти независимых измерений не превышает рассчитанное по формулам:

S = 2,5 · 10^-5 · К_г + 5 · 10^-6 для значений К_г = (0,001; 0,01; 0,1; 1; 10) %;

S = 3 · 10^-3 для значения К_г = 100 %.

2.1.4. Государственный первичный эталон применяют для передачи единицы коэффициента гармоник вторичным эталонам методом прямых измерений, если в качестве ведущего звена вторичного эталона является калибратор К_г, или методом непосредственного сравнения, если в качестве ведущего звена вторичного эталона используют измеритель К_г. Государственный первичный эталон применяют для передачи размера единицы коэффициента гармоник рабочим эталонам 1-го разряда методом прямых измерений.

2.2. Вторичные эталоны

2.2.1. В качестве вторичных эталонов используют комплексные средства измерений коэффициента гармоник, содержащие устройство воспроизведения нормированного по К_г сигнала - калибратор К_г и компаратор или измеритель К_г.

Диапазон измерений и воспроизводимых значений коэффициента гармоник вторичных эталонов находится в интервале от 0,001 % до 100 %.

2.2.2. Погрешность вторичных эталонов характеризуется среднеквадратичным отклонением суммы неисключенных систематических и случайных погрешностей вторичного эталона и находится в диапазоне

S_s = 3,5 · 10^-4 % ... 0,6 %.

2.2.3. Вторичные эталоны применяют для передачи единицы коэффициента гармоник рабочим эталонам 1-го разряда методом прямых измерений, если в качестве ведущего звена вторичного эталона используют измеритель К_г, или методом сравнения с помощью компаратора, если в качестве ведущего звена вторичного эталона используют калибратор К_г.

3. Рабочие эталоны

3.1. Рабочие эталоны 1-го разряда

3.1.1. В качестве рабочих эталонов 1-го разряда используют калибраторы коэффициента гармоник - источники сигнала, нормированного по коэффициенту гармоник.

Диапазон воспроизводимых значений коэффициента гармоник рабочих эталонов 1-го разряда находится в интервале от 0,003 % до 100 %.

3.1.2. Погрешность рабочих эталонов 1-го разряда D, %, характеризуется пределом допускаемой абсолютной погрешности и находится в диапазоне

D = (1 ... 3) · 10^-2 · К_г + (0,1 ... 2) · 10^-2.

3.1.3. Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и рабочих средств измерений (измерителей коэффициента гармоник) методом прямых измерений.

3.2. Рабочие эталоны 2-го разряда

3.2.1. В качестве рабочих эталонов 2-го разряда используют измерители коэффициента гармоник, позволяющие измерить К_г в диапазоне от 0,003 % до 100 %.

3.2.2. Погрешность рабочих эталонов 2-го разряда D, %, характеризуется пределом допускаемой абсолютной погрешности и находится в диапазоне

D = (3 ... 10) · 10^-2 · К_г + (0,2 ... 10) · 10^-2.

3.2.3. Рабочие эталоны 2-го разряда применяют для поверки рабочих средств измерений коэффициента гармоник (низкочастотных генераторов сигналов) методом прямых измерений.

4. Рабочие средства измерений

4.1. Измерители коэффициента гармоник

4.1.1. Диапазон измерений измерителей К_г находится в пределах от 0,003 % до 100 %. Погрешность измерителей D, %, характеризуется пределом допускаемой абсолютной погрешности и находится в диапазоне

D = (3 ... 15) · 10^-2 · К_г + (0,2 ... 15) · 10^-2.

4.2. Низкочастотные генераторы сигналов

4.2.1. Коэффициент гармоник выходных сигналов низкочастотных генераторов составляет от 0,0001 % до нескольких процентов.

Приложение А
(обязательное)

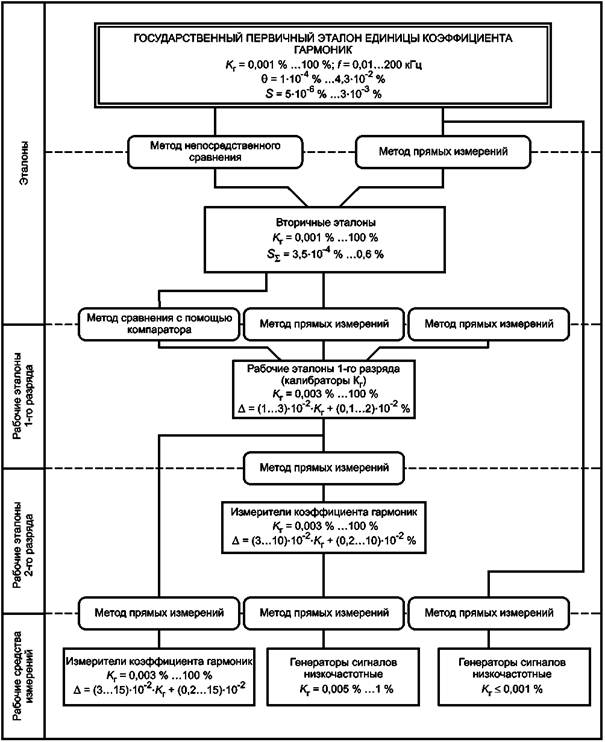

Государственная поверочная схема для средств измерений коэффициента гармоник

Рисунок А.1
