МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ,
МЕТРОЛОГИИ И СЕРТИФИКАЦИИ INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
Светильники Часть 2 Частные требования Раздел 18 СВЕТИЛЬНИКИ (IEC 60598-2-18:1993, IDT)
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены» Сведения о стандарте 1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) 2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии 3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 40 от 29 ноября 2011 г.) За принятие проголосовали:
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 962-ст межгосударственный стандарт ГОСТ IEC 60598-2-18-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г. 5 Настоящий стандарт идентичен международному стандарту IEC 60598-2-18:1993 Luminaires - Part 2: Particular requirements - Section 18: Luminaires for swimming pools and similar applications (Светильники. Часть 2. Частные требования. Раздел 18. Светильники для плавательных бассейнов и аналогичного применения). Степень соответствия - идентичная (IDT). Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА. Стандарт подготовлен на основе применения ГОСТ Р МЭК 60598-2-18-98 6 ВВЕДЕН ВПЕРВЫЕ Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты». Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты» ГОСТ IEC 60598-2-18-2011 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ Светильники Часть 2 Частные требования Раздел 18 СВЕТИЛЬНИКИ ДЛЯ ПЛАВАТЕЛЬНЫХ БАССЕЙНОВ И АНАЛОГИЧНОГО ПРИМЕНЕНИЯ Luminaires. Part 2. Particular
requirements. Дата введения - 2013-01-01 18.1 Область примененияНастоящий стандарт устанавливает специальные требования к стационарным светильникам с лампами накаливания, предназначенным для использования в воде и/или непосредственной близости от нее, например в плавательных бассейнах, фонтанах, гребных и садовых водоемах. Примечание - Правила устройства электроустановок для плавательных бассейнов установлены в IEC 60364-7-702. Стандарт не распространяется на светильники, не находящиеся в контакте с водой (например, установленные за стеклянным иллюминатором, который отделен от светильника), ручные и переносные светильники. Стандарт следует применять совместно с соответствующими разделами IEC 60598-1, на которые имеются ссылки. 18.1.1 Нормативные ссылкиВ настоящем стандарте использованы ссылки на следующие стандарты: IEC 60245-1:1985 Rubber insulated cables of rated voltages up to and including 450/750 V. Part 1: General Requirements (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Общие требования) IEC 60364-7-702:2010 Low-voltage electrical installations - Part 7-702: Requirements for special installations or locations - Swimming pools and fountains (Электрические установки зданий. Часть 7. Требования к монтажу и размещению. Раздел 702. Плавательные бассейны) IEC 60598-1:2008 Luminaires - Part 1: General requirements and tests (Светильники. Часть 1. Общие требования и методы испытаний) IEC 60742:1983 Isolating transformers and safety isolating transformers - Requirements (Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования) 18.2 Общие требования к испытаниямПрименяют положения раздела 0 IEC 60598-1. Испытания, приведенные в соответствующем разделе IEC 60598-1, проводят в последовательности, указанной в настоящем стандарте. 18.3 ОпределенияВ настоящем стандарте применяют определения, приведенные в разделе 1 IEC 60598-1. 18.4 КлассификацияСветильники должны классифицироваться в соответствии с положениями раздела 2 IEC 60598-1 совместно с требованиями 18.4.1 - 18.4.3 настоящего стандарта. 18.4.1 По способу защиты от поражения электрическим током светильники должны быть класса III и иметь внешние и внутренние цепи, которые работают при напряжении не более 12 В. 18.4.2 По степени защиты от попадания пыли и влаги светильники следует классифицировать следующим образом. 18.4.2.1 Части светильника, которые находятся в контакте с водой водоемов, фонтанов и т. д., должны быть классифицированы как водонепроницаемые под давлением (IPX8). 18.4.2.2 Части светильника, не соприкасающиеся с водой, должны быть классифицированы как пыле- и брызгозащищенные (IP54). 18.4.3.1 Категория А. Светильники, присоединение к источнику питания, замена ламп которых происходит со стороны, не соприкасающейся с водой. 18.4.3.3 Категория С. Светильники, которые полностью вынимают из воды для замены ламп. 18.5 МаркировкаПрименяют положения раздела 3IEC 60598-1 совместно с требованиями 18.5.1 - 18.5.4 настоящего стандарта. 18.5.2 Светильники, предназначенные для использования с безопасным разделительным трансформатором, следует маркировать в соответствии с IEC 60742 символом «Для работы только с безопасным разделительным трансформатором». Выходную мощность трансформатора (в вольт-амперах) указывают на светильнике или в инструкции по эксплуатации, прилагаемой к светильнику. 18.5.3 Светильники должны быть снабжены инструкцией по эксплуатации. Эти инструкции должны содержать всю необходимую информацию по монтажу, подключению к источнику питания, работе и обслуживанию светильника. В прилагаемой информации по правильной установке светильников изготовитель должен учитывать требования IEC 60364-7-702. 18.6 КонструкцияПрименяют положения раздела 4 IEC 60598-1 совместно с требованиями 18.6.1 и 18.6.2 настоящего стандарта. 18.6.1 Светильники испытывают на механическую прочность следующим образом. Детали светильника, включая защитные стекла, которые находятся в контакте с водой при нормальном использовании, должны быть подвергнуты испытанию ударом с энергией 0,7 Нм по направлению давления воды. Испытание проводят на открытом воздухе. После этого испытания образец не должен иметь видимых значительных повреждений (см. 4.13 IEC 60598-1). 18.6.2 Светильники испытывают на коррозионную устойчивость следующим образом. Детали светильника, которые находятся в контакте с водой при нормальном использовании, должны быть погружены в искусственную морскую воду температурой (25 ± 2) °С в течение 14 сут. После этой обработки на поверхности деталей не должно быть видимых следов коррозии или шероховатостей. Следы коррозии, устраняемые протиркой, не принимают во внимание. Состав искусственной морской воды следующий: - раствор А - 28,0 г NaCI; 5,0 г MgCI2 · 6Н2O; 2,4 CaCI2 · Н2O растворить в 885 мл дистиллированной воды; - раствор В - 7,0 г MgCO4 · 7Н2O; 0,2 г NaHCO3 растворить в 100 мл дистиллированной воды. Раствор В медленно добавляют в раствор А и хорошо перемешивают. Смесь отстаивают в течение 24 ч и затем фильтруют. Окончательное значение жесткости (рН) смеси должно быть между 7 и 8 при дополнительном добавлении бикарбоната натрия (NaHCO3). Во время стабилизации значения рН пузырьки воздуха легко проходят через смесь. Материалы испытательного устройства должны быть такими, чтобы они не могли повлиять на результаты испытаний. 18.7 Пути утечки и воздушные зазорыПрименяют положения раздела 11 IEC 60598-1. 18.8 ЗаземлениеПоложения раздела 7 IEC 60598-1 не применяют. 18.9 Контактные зажимыПрименяют положения разделов 14 и 15 IEC 60598-1 совместно с требованиями 18.9.1 настоящего стандарта. 18.10 Внешние провода и провода внутреннего монтажаПрименяют положения раздела 5 IEC 60598-1 совместно с требованиями 18.10.1 - 18.10.5 настоящего стандарта. 18.10.1 Соединительные провода (концы) недопустимы. 18.10.2 Выключатели на гибких кабелях и шнурах недопустимы. 18.10.3 Номинальное сечение жил присоединительных кабелей или шнуров должно быть не менее 1,5 мм2. 18.10.4 Светильники категории В (см. 18.4.3.2) должны иметь несъемный гибкий кабель или шнур, по крайней мере равноценный по своим механическим и электрическим характеристикам типу 245 IEC 60057 по IEC 60245-1. 18.10.5 Для светильников категории С (см. 18.4.3.3) любой несъемный гибкий кабель или шнур должен иметь механические и электрические свойства, по крайней мере равноценные типу 245 IEC 60057 по IEC 60245-1. 18.11 Защита от поражения электрическим токомПрименяют положения раздела 8 IEC 60598-1. 18.12 Испытание на старение и тепловые испытанияПрименяют положения раздела 12 IEC 60598-1 совместное 18.12.1 настоящего стандарта. Светильники с классификацией IP, превышающей IP20, должны подвергаться соответствующим испытаниям по 12.4 - 12.6 IEC 60598-1 после испытаний по 9.2, но до испытаний по 9.3 IEC 60598-1, указанных в 18.13 настоящего стандарта. 18.12.1 При испытаниях на старение и тепловых испытаниях по разделу 12 IEC 60598-1 светильник устанавливают (насколько возможно) как для нормального использования в соответствии с инструкцией, поставляемой изготовителем. Если положение светильника может изменяться, следует выбрать то положение, которое создает наиболее тяжелый тепловой режим. Температура воды перед светильником должна поддерживаться на уровне (ta ± 10) °С. Соответствующее устройство для испытания светильника, у которого передняя часть находится в контакте с водой, показано на рисунке 1. 1 -

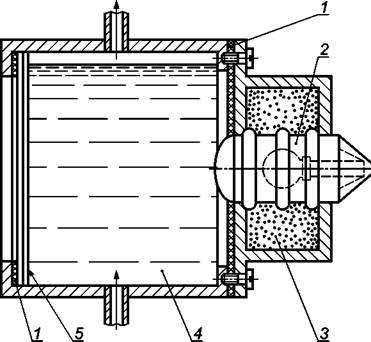

уплотнение; 2 - испытуемый образец; 3 - песок с размером частиц около 1
мм; Рисунок
1 - Рекомендуемое устройство для испытания светильников, 18.13 Защита от попадания пыли и влагиПрименяют положения раздела 9 IEC 60598-1 совместно с требованиями 18.13.1 настоящего стандарта. Испытания по 18.13.1 должны предшествовать испытаниям по разделу 9 IEC 60598-1. Для проверки надежности уплотнений и аналогичных устройств светильник следует демонтировать до такой степени, которая необходима для нормального обслуживания, например для замены лампы, а затем опять собрать перед испытаниями по разделу 9 IEC 60598-1. Для светильников с классификацией IP, превышающей IP20, порядок испытаний, указанный в разделе 9 IEC 60598-1, должен быть таким же, как в 18.12 настоящего стандарта. 18.13.1 Светильник должен подвергаться испытанию на тепловой удар следующим образом. Светильник работает на открытом воздухе до достижения стабилизации температуры, затем его погружают на 30 с в воду температурой (20 ± 2) °С так, чтобы все детали, которые при нормальной работе соприкасаются с водой, были погружены в воду ниже ее поверхности. Испытания не проводят на светильниках, имеющих маркировку в соответствии с 18.5.1 настоящего стандарта. 18.14 Сопротивление и электрическая прочность изоляцииПрименяют положения раздела 10 IEC 60598-1. 18.15 Теплостойкость, огнестойкость и сопротивление токам поверхностного разрядаПрименяют положения раздела 13 IEC 60598-1. Приложение
ДА
|
Обозначение и наименование ссылочного международного стандарта |
Степень соответствия |
Обозначение и наименование соответствующего межгосударственного стандарта |
IЕС 60245-1:1985 Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Общие требования |
- |
* |
IEC 60598-1:2003 Светильники. Часть 1. Общие требования и методы испытаний |
IDT |
ГОСТ IEC 60598-1-2002 Светильники. Часть 1. Общие требования и методы испытаний |
IEC 60742:1983 Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические условия |
IDT |
ГОСТ 30030-93 Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования |
* Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: IDT - идентичные стандарты. |
