ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕ
ДЕРАЦИИ

ГОСТ Р ИСО
8991-
2011

ИЗДЕЛИЯ КРЕПЕЖНЫЕ

Система обозначений

ISO 8991:1986
Designation system for fasteners
(IDT)

Москва

Стандартинформ

2012

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1015-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 8991:1986 «Изделия крепежные. Система обозначений» (ISO 8991:1986 «Designation system for fasteners»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗДЕЛИЯ КРЕПЕЖНЫЕ

Система обозначений

Fasteners. Designation system

Дата введения - 2013-01-01

1 Область применения

Настоящий стандарт устанавливает систему обозначений крепежных изделий в стандартах на продукцию.

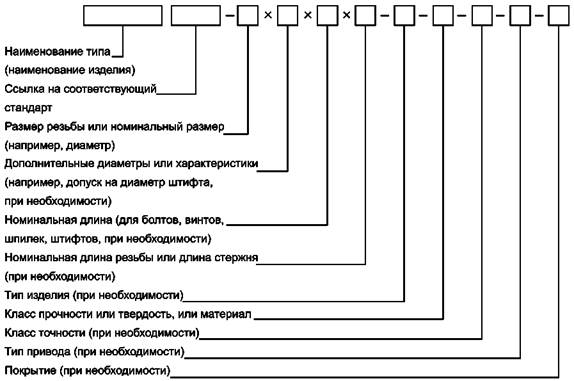

2 Система

3 Примеры

3.1 Пример обозначения болта с шестигранной головкой ИСО 4014, размером резьбы d = M12, номинальной длиной l = 80 мм и классом прочности 8.8:

Болт с шестигранной головкой ИСО 4014-М12×80-8.8

3.2 Пример обозначения винта с шестигранной головкой ИСО 8676, размером резьбы d = M12 и шагом 1,5, номинальной длиной l = 100 мм и классом прочности 10.9:

Винт с шестигранной головкой ИСО 8676-М12×1,100-10.9

3.3 Пример обозначения болта с шестигранной головкой ИСО 4014, размером резьбы d = M12, номинальной длиной l = 80 мм, классом прочности 8.8, электролитическое покрытие в соответствии с ИСО 4042, обозначение А2Р:

Болт с шестигранной головкой ИСО 4014-М12×80-8.8-А2Р

3.4 Пример обозначения шестигранной гайки ИСО 4032, размером резьбы d = M12 и классом прочности 8:

Гайка шестигранная ИСО 4032-М12-8

3.5 Пример обозначения шестигранной низкой гайки ИСО 4036, размером резьбы d = М6, изготовленной из стали твердостью 110 HV мин. (St):

Гайка шестигранная ИСО 4036-М6-St

3.6 Пример обозначения самонарезающего винта со скругленной головкой и крестообразным шлицем ИСО 7049, резьбой ST3.5, номинальной длиной l = 16 мм, с коническим концом типа С и шлицем типа Z:

Винт самонарезающий ИСО 7049-ST3,5×16-С-Z

3.7 Пример обозначения незакаленного цилиндрического штифта ИСО 2338, номинальным диаметром d = 6 мм, с допуском m6, номинальной длиной l = 30 мм, типа А, изготовленного из стали (St):

Штифт цилиндрический ИСО 2338-6т6×30-A-St

3.8 Пример обозначения шайбы нормальной серии с фаской ИСО 7090, номинальным внутренним диаметром 8 мм, изготовленной из стали твердостью 140 HV:

Шайба ИСО 7090-8-140 HV

Ключевые слова: изделия крепежные, система обозначений
