НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Дата введения - 2012-12-01

Номинальное напряжение КРУЭ U_nom - напряжение (действующее значение), равное номинальному междуфазному напряжению электрических сетей, для работы в которых предназначены КРУЭ, и совпадающее с классом напряжения электрооборудования по ГОСТ 1516.3.

Наибольшее рабочее напряжение КРУЭ U_r - наибольшее междуполюсное напряжение (действующее значение), на которое рассчитаны КРУЭ (в частности, в условиях длительного приложения этого напряжения).

Примечание - Элементы, составляющие часть КРУЭ, могут иметь индивидуальные значения номинального и наибольшего рабочего напряжений для оборудования согласно соответствующим стандартам.

Номинальный уровень изоляции КРУЭ определяется совокупностью испытательных напряжений, выдерживаемых КРУЭ, в том числе кратковременным напряжением промышленной частоты U_d, напряжением грозового импульса U_p и напряжением коммутационного импульса (для КРУЭ 330 - 750 кВ) U_s.

Испытательные выдерживаемые напряжения изоляции КРУЭ должны соответствовать значениям, приведенным в ГОСТ 1516.3 (раздел 13). Эти значения указаны в таблице 1 (для ряда напряжений I - 110, 150 и 220 кВ) и в таблице 2 (для ряда напряжений II - 330, 500 и 750 кВ).

Таблица 1 - Номинальные уровни изоляции для номинальных напряжений ряда I

Значения выдерживаемого напряжения «между контактами разъединителей» действительны для коммутационных аппаратов, у которых расстояние между разомкнутыми контактами выбрано по функциональным требованиям, предусмотренным для разъединителей.

Таблица 2 - Номинальные уровни изоляции для номинальных напряжений ряда II

Примечание - В графе (5) значения, приведенные в скобках, являются значениями пика напряжения промышленной частоты , приложенного к противоположному выводу (комбинированное напряжение).

В графе (3) значения, заключенные в скобки, являются значениями пика напряжения промышленной частоты 0,7, приложенного к противоположному выводу (комбинированное напряжение). Напряжения промышленной частоты должны быть синхронизированы по отношению к импульсному испытательному напряжению так, чтобы к промежутку между контактами было приложено нормированное испытательное напряжение, указанное в верхней строке граф (3) и (5).

Стандартное значение номинальной частоты - 50 Гц.

Номинальный ток главной цепи и аппаратуры управления КРУЭ - действующее значение симметричной составляющей тока, который коммутационная аппаратура и аппаратура управления должны быть способны длительно пропускать в нормированных условиях применения.

Значения номинальных рабочих токов следует выбирать из ряда, нормированного ГОСТ 6827.

Предпочтительные значения номинальных рабочих токов главной цепи КРУЭ: 200; 400; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 4000; 5000; 6300; 8000; 10000 А.

Превышение температуры любой части главной цепи КРУЭ и аппаратуры управления при температуре окружающего воздуха не более 40 °С в продолжительном режиме не должно быть выше пределов превышения температуры, нормированных ГОСТ 8024.

Номинальный кратковременный выдерживаемый ток (ток термической стойкости) I_k - действующее значение тока, который КРУЭ и аппаратура управления в замкнутом положении могут пропускать в течение короткого нормированного времени в предписанных условиях применения.

Значение номинального кратковременного выдерживаемого тока следует выбирать из ряда, нормированного ГОСТ 6827.

Пик номинального выдерживаемого тока I_p связан с первой большой полуволной номинального кратковременного выдерживаемого тока, который КРУЭ и аппаратура управления должны выдерживать во включенном положении в предписанных условиях применения.

Пик номинального выдерживаемого тока должен быть определен согласно постоянной времени затухания тока, которая является характеристикой системы. Постоянная времени тока 45 мс охватывает большую часть случаев и соответствует пику номинального выдерживаемого тока, равному 2,5 значения номинального кратковременного выдерживаемого тока, для номинальной частоты 50 Гц.

В некоторых системах постоянная времени затухания тока может быть более 45 мс. Для таких случаев, как правило, допускается использовать значения постоянной времени 60, 75 и 120 мс в зависимости от номинального напряжения; предпочтительное значение пика выдерживаемого тока составляет 2,7 значения номинального кратковременного выдерживаемого тока.

Примечание - Значения номинального кратковременного выдерживаемого тока и пика номинального выдерживаемого тока главной цепи не могут быть выше соответствующих номинальных значений наиболее слабого из последовательно соединенных элементов главной цепи.

Номинальная длительность короткого замыкания - промежуток времени, в течение которого КРУЭ и аппаратура управления в замкнутом положении могут пропускать ток, равный номинальному кратковременному выдерживаемому току.

Стандартное значение номинальной длительности короткого замыкания - 1 с.

Если необходимо, может быть выбрано значение менее или более чем 1 с. Рекомендуемые значения - 0,5; 2 и 3 с устанавливаются в стандартах на изделия.

4.8 Номинальное напряжение питания включающих и отключающих устройств, вспомогательных цепей и цепей управления U_a

4.8.1 Общие положения

Под напряжением питания включающих и отключающих устройств, а также вспомогательных цепей и цепей управления следует понимать напряжение, измеренное на выводах цепи самого аппарата во время оперирования, в которую входят в случае необходимости вспомогательные резисторы или принадлежности, поставляемые или требуемые изготовителем, установленные последовательно с аппаратом, но не входят проводники для присоединения к источнику питания.

Примечание - Предпочтительно, чтобы питающая сеть была привязана к земле (т.е. не имела бы полностью плавающий потенциал) во избежание накопления опасных статических зарядов. Выбор места заземления должен быть определен в соответствии с опытом эксплуатации.

4.8.2 Номинальное напряжение

Номинальное напряжение питания постоянного тока следует выбирать из значений 24, 48^*, 60, 110^* или 125, 220 или 250 В.

Примечание - Значения, отмеченные звездочкой, являются предпочтительными значениями для электронного вспомогательного оборудования.

Номинальное напряжение питания переменного тока следует выбирать из значений, приведенных в таблице 3.

4.8.3 Диапазон напряжения

Диапазон переменного и постоянного напряжений питания в нормальном режиме, измеренных на входе вспомогательного оборудования (электронное управление, наблюдение, мониторинг и связь), составляет от 85 % до 110 % номинального напряжения.

При напряжении питания ниже минимального значения, установленного для напряжения источника, должны быть приняты меры для предотвращения любого повреждения электронного оборудования и/или его несоответствующего действия вследствие непредсказуемого поведения.

Для работы шунтового расщепителя отключения диапазон напряжения должен соответствовать требованиям 5.8.2.

4.8.4 Пульсация напряжения

В случае напряжения постоянного тока пульсация напряжения, т.е. значение разности между пиками переменной составляющей напряжения питания при номинальной нагрузке, должна быть ограничена значением, не превышающим 5 % постоянной составляющей. Напряжение измеряют на выводах питания вспомогательного оборудования. Требования к напряжению - в соответствии с ГОСТ Р 51317.4.17.

4.8.5 Провал напряжения и прерывание питания

Провалы напряжения и прерывания питания не должны приводить к сбою в работе аппаратуры управления КРУЭ.

В отношении перерывов питания следует считать, что система работает правильно, если:

- не происходит ложных срабатываний оборудования;

- не происходит ложного срабатывания аварийной сигнализации или сигнализации о внешнем повреждении;

- любое ожидаемое действие завершается правильно, возможно, с небольшой задержкой.

Стандартные значения номинальной частоты питания - постоянный ток и переменный ток частоты 50 Гц.

Изготовитель должен указывать тип, требуемое качество, количество и плотность газа, используемого в КРУЭ и аппаратуре управления, и давать потребителю необходимые указания по обновлению газа и поддержанию его требуемого количества и качества (см. 9.4.1), за исключением замкнутых систем давления.

Для предотвращения конденсации наибольшее допустимое содержание влаги в объемах, заполненных газом при номинальной плотности ρ_re, должно быть таким, чтобы температура точки росы была не выше, чем минус 5 °С при температуре окружающей среды 20 °С. Соответствующая поправка должна быть сделана для измерения, выполненного при других температурах.

Изготовитель должен указать требования к новому и использованному газу, применяемому в КРУЭ.

Оболочка КРУЭ и все металлические составные части должны быть снабжены надежным заземляющим выводом, имеющим зажимной винт или болт для соединения с заземляющим проводником, пригодным для нормированных аварийных условий. Точка подсоединения должна быть маркирована знаком заземления согласно ГОСТ 21130. Части металлических оболочек, подсоединенных к системе заземления, могут рассматриваться как заземляющий провод.

5.4 Вспомогательное оборудование и оборудование управления

Вспомогательное оборудование и оборудование цепей управления могут состоять из обычных или электронных составных частей.

Для электронных устройств следует выполнять требования к электромагнитной совместимости (ЭМС) (см. 5.15).

5.4.1 Оболочки

5.4.1.1 Общие положения

Оболочки для цепей управления и вспомогательных цепей низкого напряжения должны быть сконструированы из материалов, способных выдерживать механические, электрические и тепловые воздействия, а также воздействие влажности, которые могут встретиться в условиях нормальной эксплуатации.

5.4.1.2 Защита от коррозии

Защита от коррозии должна быть обеспечена посредством использования соответствующих материалов или применения соответствующих защитных покрытий для подверженных воздействию коррозии поверхностей, принимая во внимание предписанные условия применения в соответствии с условиями эксплуатации, установленными в 5.1. Применяемые материалы и защитные покрытия должны удовлетворять требованиям стандартов Единой системы защиты от коррозии и старения материалов и изделий.

5.4.1.3 Степени защиты

Степень защиты, обеспечиваемая оболочкой для вспомогательных цепей и цепей управления низкого напряжения, должна быть установлена в соответствии с 5.12.

Отверстия кабельных входов, крышек люков и т.д. должны быть спроектированы таким образом, чтобы при кабелях, смонтированных надлежащим образом, установленная степень защиты оболочки для вспомогательных цепей и цепей управления соответствовала требованиям 5.12. Должны быть выбраны способы ввода, соответствующие указаниям изготовителя.

Любые вентиляционные отверстия должны быть защищены или расположены таким образом, чтобы была обеспечена степень защиты, предписанная для оболочки.

5.4.2 Защита от поражения электрическим током

5.4.2.1 Защита посредством изоляции вспомогательных цепей и цепей управления от главной цепи

Вспомогательное оборудование и оборудование управления, которые устанавливают на раме КРУЭ, должны быть соответствующим образом защищены от полного разряда со стороны главной цепи.

Провода вспомогательных цепей и цепей управления, за исключением коротких выводов измерительных трансформаторов, отключающих катушек, вспомогательных контактов и т.д., должны быть или отделены от главной цепи заземленными металлическими перегородками (например, трубками), или изолированы перегородками (например, трубками), выполненными из изоляционного материала.

5.4.2.2 Доступность

Вспомогательное оборудование и оборудование управления, требующие внимания во время эксплуатации, должны быть доступны без необходимости уменьшения безопасных расстояний до опасных частей.

Если возможно уменьшение безопасных расстояний при изменениях внешних условий работы оборудования (например, из-за снежного или песчаного заноса, обледенения и загрязнения от агрессивной окружающей среды), необходимо предусматривать увеличенные расстояния, обеспечивающие безопасное обслуживание.

5.4.3 Пожарная безопасность

5.4.3.1 Общие положения

Поскольку имеется риск пожара во вспомогательных цепях и цепях управления, вероятность пожара должна быть уменьшена в условиях нормальной эксплуатации даже в случае сбоя или отказа.

Первая цель мероприятий по пожарной безопасности - предотвращение воспламенения, вызванного пропускающими электрический ток вспомогательными цепями и цепями управления. Вторая цель - ограничение распространения пожара, если пожар или воспламенение происходят внутри оболочки.

5.4.3.2 Конструкция составных частей и цепи

При нормальной работе рассеивание тепла от составных частей, как правило, мало. Однако при наличии дефектов или в условиях перегрузки в результате внешней ошибки составная часть может выделять избыток тепла, который может привести к пожару.

Изготовитель должен выбирать такие конструкции цепей и защиты, чтобы внутренние дефекты или условия перегрузки не приводили к увеличению опасности пожара.

Изготовитель должен проектировать или выбирать составные части КРУЭ, учитывая нормальные условия и характеристики самовозгорания при максимальной мощности. Особое внимание должно быть обращено на резисторы.

Следует обращать внимание на сборку составных частей КРУЭ и их расположение, чтобы излишнее тепло могло рассеиваться благодаря наличию вокруг них достаточного пространства и/или вентиляции.

5.4.3.3 Меры по ограничению пожароопасности

Должны быть приняты меры по ограничению последствий пожара. Оболочки должны быть выполнены изолированными и водонепроницаемыми, из материалов, достаточно противостоящих возможному воспламенению и источникам тепла, расположенным внутри оболочек. Изготовитель должен считаться с тем, что при воспламенении составной части может выделяться расплавленный материал и раскаленные частицы.

5.4.4 Составные части, устанавливаемые в оболочках

5.4.4.1 Выбор составных частей

Составные части, устанавливаемые в оболочках, должны удовлетворять требованиям соответствующих стандартов.

Все составные части, используемые во вспомогательных цепях и цепях управления, должны быть сконструированы или выбраны таким образом, чтобы их нормированные характеристики превышали весь диапазон фактических условий эксплуатации внутри оболочек вспомогательных цепей и цепей управления. Эти внутренние условия могут отличаться от внешних условий эксплуатации (см. 5.1).

Должны быть предусмотрены соответствующие меры (изоляция, подогрев, вентиляция и т.д.), чтобы условия эксплуатации, существенные для надлежащего функционирования, обеспечивались, например, нагревателями для обеспечения требуемой минимальной температуры для правильной работы реле, контакторов, низковольтных переключателей, измерительных приборов, счетчиков числа операций, нажимных кнопок и других устройств согласно соответствующим спецификациям.

Отсутствие этих мер не должно вызывать повреждения составных частей или несвоевременного срабатывания коммутационной аппаратуры и аппаратуры управления. Операции коммутационной аппаратурой и аппаратурой управления должно быть возможны в течение 2 ч после прекращения действия этих мер. По истечении этого периода несрабатывание коммутационной аппаратуры и аппаратуры управления со своей соответствующей вспомогательной цепью и цепью управления является приемлемым при условии, что функционирование возвращается к своим первоначальным характеристикам, когда окружающие условия внутри оболочки для вспомогательных цепей и цепей управления возвращаются к предписанным условиям эксплуатации.

Если для правильного функционирования КРУЭ необходим подогрев, должен быть предусмотрен контроль цепи подогрева.

В случае КРУЭ и аппаратуры управления, предназначенных для наружной установки, должны быть предусмотрены соответствующие устройства (например, вентиляция и/или внутренний подогрев) для предотвращения вредной конденсации жидкости в оболочках цепей управления и вспомогательных цепей низкого напряжения.

Перемена полярности в точке присоединения не должна приводить к повреждению вспомогательных цепей и цепей управления.

5.4.4.2 Установка составных частей

Составные части должны быть установлены в соответствии с инструкциями изготовителя.

5.4.4.3 Доступность

Органы управления включением и отключением и органы управления аварийным прекращением работы сети должны быть расположены на высоте от 0,4 до 1,8 м выше уровня обслуживания. Другие органы управления должны быть расположены на такой высоте, на которой ими можно легко оперировать, а индикаторные устройства - на высоте, на которой их показания легко различимы.

Оболочки вспомогательных цепей и цепей управления низкого напряжения, монтируемые на опорной конструкции или непосредственно на полу, должны быть установлены на такой высоте по отношению к уровню обслуживания, чтобы вышеуказанные требования к доступности, возможности оперирования и высоте считывания были удовлетворены.

Составные части в оболочках должны быть размещены так, чтобы они были доступны для монтажа, прокладки проводов, обслуживания и замены. Если составная часть нуждается в настройке в течение срока эксплуатации, то должен быть предусмотрен легкий доступ без опасности поражения электрическим током.

5.4.4.4 Идентификация

Идентификация составных частей, установленных в оболочках, должна быть обеспечена изготовителем и должна соответствовать индикации на схемах проводки и чертежах. Для составной части втычного типа идентификационный знак должен быть расположен как на вставной, так и на неподвижной части.

Если соединение составных частей или напряжений может вызывать затруднение, должна быть дана более подробная маркировка.

5.4.4.5 Требования к составным частям вспомогательных цепей и цепей управления

Составные части вспомогательных цепей и цепей управления должны быть выполнены в соответствии со стандартами, если таковые имеются.

5.4.4.5.1 Кабели и провода

При прокладке проводов электрических цепей должны соблюдаться требования ГОСТ 12.2.007.0.

За характеристики кабелей для соединения вспомогательных цепей и цепей управления КРУЭ и аппаратуры управления несет ответственность изготовитель.

Выбор характеристик кабелей определяется током, который они должны проводить, падением напряжения и классом точности трансформаторов тока, механическими нагрузками, которым подвергается кабель, и типом изоляции. За выбор проводников в оболочках также несет ответственность изготовитель.

Для присоединения внешних проводов должны быть предусмотрены соответствующие средства, например клеммные колодки и штепсельные разъемы.

Кабели между двумя клеммными колодками не должны иметь промежуточных сращиваний или пайки. Присоединения должны быть выполнены на неподвижных выводах.

Изолированные проводники должны быть закреплены надлежащим образом и не должны опираться на острые кромки.

Должно учитываться возможное соседство проводов с нагревательными элементами.

Имеющееся пространство для проводов должно позволять размещение жил многожильных кабелей и надлежащую разводку проводов. Проводники не должны подвергаться воздействиям, сокращающим их нормальный срок службы.

Проводники, подсоединенные к приборам и индикаторным устройствам с крышками или дверцами, должны быть смонтированы так, чтобы исключались любые механические повреждения, которые могут случиться с проводниками в результате перемещения этих крышек и дверец.

Число подсоединений к выводу не должно превышать установленного максимального числа.

За способ и форму идентификации проводников, например путем нумерации, цветной маркировки или символов, несет ответственность изготовитель. Идентификация проводников должна соответствовать монтажным схемам, чертежам и спецификации потребителя, если применимо. Эта идентификация может быть ограничена только концами проводников.

На колодках, разъемах и клеммах должно быть предусмотрено место для маркировки. Проводники, присоединенные к приборам, расположенным на поворотных частях (дверцах выдвижных и поворотных консолях), должны быть выполнены из гибкого мягкого провода с принятием мер, исключающих их зажатие между подвижными частями движущихся механизмов.

5.4.4.5.2 Клеммы

Клеммы должны обеспечивать необходимое контактное нажатие, соответствующее маркировке по номинальному току и току короткого замыкания цепей.

Клеммные колодки для составных частей проводов, расположенных внутри оболочки, следует выбирать в соответствии с поперечным сечением применяемых проводников.

Если предусматриваются средства для присоединения входящей и отходящей нейтралей, защитных и нулевых проводников, они должны быть расположены вблизи от клемм соответствующего фазного провода.

5.4.4.5.3 Вспомогательные переключатели

Вспомогательные переключатели должны быть пригодны для выполнения электрических и механических операций в количестве, предписанном для КРУЭ.

Вспомогательные переключатели, которые работают в соединении с главными контактами, должны быть жестко управляемыми в обоих направлениях. Однако может быть применена установка двух однонаправленных жестко управляемых вспомогательных контактов (по одному на каждое направление).

5.4.4.5.4 Вспомогательные контакты и контакты управления

Вспомогательные контакты и контакты управления должны соответствовать предназначенному режиму работы в зависимости от условий окружающей среды (см. 5.1), включающей и отключающей способности и согласованности срабатывания вспомогательных контактов и контактов управления со срабатыванием основного оборудования.

Вспомогательные контакты и контакты управления должны соответствовать числу электрических и механических циклов операций, предусмотренных для аппаратов КРУЭ.

Если вспомогательный контакт доступен для потребителя, техническая документация изготовителя должна содержать информацию относительно класса этого контакта.

Рабочие характеристики вспомогательных контактов должны соответствовать одному из классов, приведенных в таблице 5.

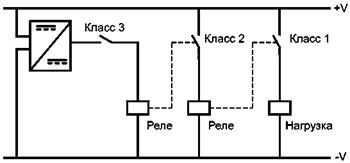

Примеры трех классов контактов показаны на рисунке 1.

Рисунок 1 - Примеры классов контактов

Число свободных вспомогательных контактов и класс каждого из них следует указывать в эксплуатационной документации на КРУЭ или его составные части.

5.4.4.5.5 Контакты, отличные от вспомогательных контактов и контактов управления

Контакт, отличный от вспомогательного контакта и контакта управления, - это контакт, управляемый отдельным элементом схемы (реле, контактором, переключателем низкого напряжения и т.д.), используемой в вспомогательных цепях и цепях управления.

Если контакт, отличный от вспомогательного контакта и контакта управления, может использоваться потребителем, в технической документации, предоставляемой изготовителем, должны быть указаны номинальный ток и коммутационная способность этого контакта. Потребитель отвечает за обеспечение соответствия рабочих характеристик контакта режиму работы.

Число заказываемых контактов должно быть указано в соответствии со стандартом на оборудование.

5.4.4.5.6 Реле

Если реле выбирают и применяют при напряжении, отличном от номинального напряжения вспомогательных цепей и цепей управления, то должно быть установлено соответствующее устройство для обеспечения его правильной работы в условиях, указанных в 4.8.1 (например, путем включения последовательного резистора).

5.4.4.5.7 Шунтовые расцепители

Шунтовые расцепители разрабатывают для специальных целей. Так как стандартов для шунтовых расцепителей не существует, они должны удовлетворять требованиям соответствующих стандартов на оборудование.

Электрическую мощность шунтовых расцепителей должен устанавливать изготовитель.

5.4.4.5.8 Нагревательные элементы

Все нагревательные элементы должны быть закрытого типа. Нагреватели должны быть размещены таким образом, чтобы не вызывать нарушений в целостности проводки и в работе компонентов.

В случае возможности случайного касания нагревателя или его кожуха температура поверхности не должна превышать 70 °С.

Все системы управления подогревом должны быть снабжены устройствами автоматики для поддержания стабильной температуры.

5.4.4.5.9 Счетчики числа операций

Счетчики должны быть пригодны для предназначенного режима работы в условиях окружающей среды и при числе электрических и механических циклов операций, предписанных для коммутационных устройств.

5.4.4.5.10 Освещение

В некоторых оболочках, например в оболочках, содержащих средства ручного управления (рукоятки, кнопки и т.д.), должно быть предусмотрено освещение. В местах установки освещения следует обратить внимание на тепловое и электромагнитное воздействия освещения на составные части вспомогательных цепей и цепей управления.

5.4.4.5.11 Катушки

Катушки, не подпадающие под действие стандарта на составные части, должны быть пригодны для установленного режима работы (например, в отношении превышения температуры, электрической прочности и т.д.).

5.5 Зависимая двигательная операция

Коммутационный аппарат, предназначенный для подачи питания от внешнего источника энергии, должен быть способен включать и/или отключать номинальный ток короткого замыкания (если это предусмотрено), когда напряжение или давление источника питания устройства управления соответствует нижнему пределу, указанному в 4.8 (термин «устройство управления» в данном случае охватывает промежуточные реле и контакторы, если они предусмотрены). Если изготовителем установлено максимальное время включения и отключения, его нельзя превышать.

За исключением медленного оперирования в процессе обслуживания, главные контакты должны двигаться только под действием приводного механизма и предписанным образом. Включенное или отключенное положение главных контактов не должно изменяться в результате потери (или восстановления после потери) питания включающего и/или отключающего устройства.

5.6 Операция посредством запасенной энергии

Коммутационный аппарат, предназначенный для оперирования от запасенной энергии, должен включать и отключать все токи до номинального значения включительно, если устройство запаса энергии соответствующим образом наполнено. Если изготовителем установлено максимальное время включения и отключения, его нельзя превышать.

За исключением медленного оперирования в процессе обслуживания, главные контакты должны двигаться только под действием приводного механизма и предписанным образом и не должны перемещаться в случае повторного включения источника питания после потери питания.

Устройство, показывающее, что привод заряжен, должно быть установлено на коммутационном аппарате, за исключением случая независимой операции без посадки на защелку. Должна быть исключена возможность движения подвижных контактов из одного положения в другое до тех пор, пока запасенной в приводе энергии не будет достаточно для завершения операции отключения или включения.

Устройство, в котором накоплена энергия, должно иметь возможность быть разряженным до безопасного уровня перед доступом к нему персонала.

5.6.1 Аккумулирование энергии в газовых ресиверах и гидравлических аккумуляторах

Если источником энергии является газовый ресивер или гидравлический аккумулятор, требования 5.6 применимы при рабочих давлениях в пределах, нормированных в перечислениях а) и б):

а) внешнее пневматическое или гидравлическое питание.

Если иное не указано изготовителем, рабочее давление должно составлять от 85 % до 110 % номинального давления.

Эти пределы неприменимы, если в ресиверах накапливается сжатый газ, предназначенный также для дугогашения;

б) компрессор или насос, встроенный в коммутационный аппарат или устройство управления. Пределы рабочего давления должны быть указаны изготовителем.

5.6.2 Аккумулирование энергии в пружинах (или грузах)

Если энергия накапливается в пружине (или грузе), требования 5.6 применимы, когда пружина заведена (или груз поднят).

5.6.3 Ручная заводка

Если пружина (или груз) заводится вручную, должно быть указано направление движения рукоятки.

Устройство ручной заводки должно быть сконструировано так, чтобы рукоятка не двигалась при срабатывании коммутационного аппарата.

Максимальное значение силы, требуемой для ручной заводки пружины (или перемещения груза), не должно превышать 250 Н.

5.6.4 Заводка с помощью двигателя

Двигатели и их электрически управляемое вспомогательное оборудование, используемые для заводки пружины (или для подъема груза) или для приведения в действие компрессора или насоса, должны удовлетворительно работать в диапазоне 85 % - 110 % номинального напряжения питания (см. 4.8) при частоте переменного тока, равной номинальной частоте питания (см. 4.9).

Примечание - Указанные пределы подразумевают не использование нестандартных двигателей, а только выбор двигателя, который при этих значениях обеспечивает необходимую силу; номинальное напряжение двигателя необязательно должно совпадать с номинальным напряжением питающего включающего устройства.

5.6.5 Запас энергии в конденсаторах

Если запас энергии накапливается в заряженном конденсаторе, требования 5.6 применяют, когда конденсатор заряжен.

5.7 Работа расцепителей

Пределы работы расщепителя должны быть следующими:

5.7.1 Шунтовой расщепитель включения

Шунтовой расщепитель включения должен правильно срабатывать при напряжении от 85 % до 110 % номинального напряжения питания (см. 4.8) при частоте (в случае переменного тока), равной номинальной частоте питания включающего устройства (см. 4.9).

5.7.2 Шунтовой расщепитель отключения

Шунтовой расщепитель отключения должен правильно срабатывать во всех эксплуатационных режимах коммутационного устройства вплоть до номинального тока отключения короткого замыкания: от 70 % - в случае постоянного тока и от 85 % - в случае переменного тока до 110 % номинального напряжения питания отключающего устройства (см. 4.8) при частоте переменного тока, равной номинальной частоте питания отключающего устройства (см. 4.9).

5.7.3 Конденсаторное управление шунтовыми расщепителями

Если для оперирования шунтовым расщепителем посредством запасенной энергии используют комбинацию выпрямитель-конденсатор, являющуюся составной частью коммутационного аппарата, то зарядка конденсаторов должна осуществляться от напряжения главной цепи, причем конденсаторы должны сохранять заряд, достаточный для срабатывания расщепителя через 5 с после отключения источника напряжения от выводов комбинации и замены его замыкающей накоротко связью. Напряжение главной цепи перед отключением должно приниматься равным наименьшему напряжению сети, связанному с номинальным напряжением коммутационного аппарата.

5.7.4 Минимальный расщепитель напряжения

Минимальный расщепитель напряжения должен обеспечивать отключение коммутационного аппарата, когда напряжение на выводах расщепителя падает ниже 35 % номинального напряжения, даже если падение происходит медленно и постепенно.

С другой стороны, расщепитель не должен вызывать срабатывание коммутационного аппарата, когда напряжение на его выводах превышает 70 % номинального напряжения питания.

Включение коммутационного аппарата должно быть возможно при значениях напряжения на выводах расщепителя не менее 85 % его номинального напряжения. Его включение должно быть невозможным при напряжении на выводах ниже 35 % номинального напряжения питания.

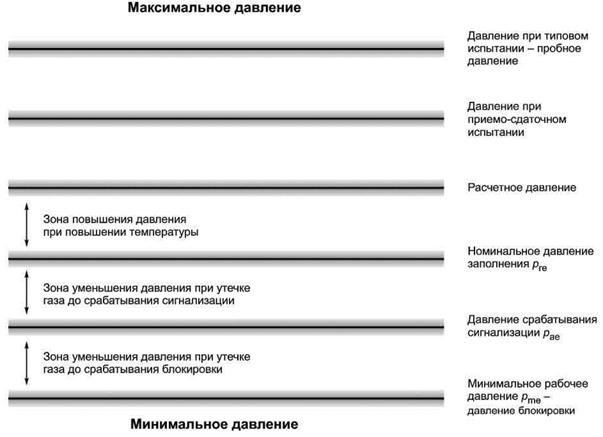

Плотность газа или давление газа, скомпенсированные по температуре, в каждом отсеке следует постоянно контролировать. Контролирующее устройство должно обеспечивать не менее двух уровней сигнализации для давления или плотности (аварийное и минимальное).

Примечания

1 Если номинальные давления заполнения двух соседних отсеков различны, может быть использован третий предупредительный сигнал, указывающий на чрезмерную плотность.

2 Необходимо учитывать точность контролирующего устройства, а также возможные различия в температуре между контролирующим устройством и контролируемым объемом газа.

Контролирующие устройства газа должны быть доступны для проверки при нахождении КРУЭ в эксплуатации.

5.9 Таблички

КРУЭ, его основные части и приводные устройства должны быть снабжены заводскими табличками, соответствующими ГОСТ 12969 и ГОСТ 12971, содержание которых согласовывается между изготовителем и заказчиком. Таблички должны быть с четким и длительно сохраняющимся текстом, устойчивым к атмосферным воздействиям и коррозии.

Индивидуальные таблички установленного в КРУЭ оборудования могут быть упрощены, если общая информация для КРУЭ указана в основной табличке.

Изготовитель должен дать сведения об общем количестве элегаза, содержащегося в КРУЭ.

В табличках рекомендуется приводить следующие характеристики и их символы.

Поскольку другие характеристики (например, тип газа или класс температуры) являются специальными, их следует изображать символами, которые используют в соответствующих стандартах.

Если коммутационная аппаратура состоит из нескольких независимых полюсов, каждый полюс должен быть снабжен дополнительной маркировочной табличкой с указанием составной части, порядкового номера по системе изготовителя и номера полюса.

5.10 Устройства блокировки

Устройства блокировки между различными частями КРУЭ могут потребоваться в целях безопасности и удобства работы (например, между коммутационным аппаратом и соединенным с ним заземлителем).

Устройства блокировки должны быть согласованы между изготовителем и потребителем.

Коммутационные аппараты, неправильная работа которых может причинить ущерб или которые применяют для обеспечения изоляционных промежутков, должны быть снабжены запирающими устройствами (например, навесными замками).

Устройство блокировки - система, состоящая из составных частей (она может содержать механические части, кабели, контакторы, катушки и т.д.). Каждую составную часть следует рассматривать как часть вспомогательного оборудования и оборудования управления (см. 5.4).

5.11 Указатель положения

В коммутационных аппаратах в случае, если контакты невидимы, должен быть предусмотрен четкий и надежный указатель положения контактов главной цепи, механически связанный с этими контактами. Должно быть возможным легко контролировать указатель положения при «местном» управлении.

Цвета и маркировка положений указательного устройства в отключенном, включенном или, где предусмотрено, заземленном положении, должны соответствовать ГОСТ 12.2.007.3.

Включенное положение должно быть маркировано как «В». Отключенное положение должно быть маркировано как «О».

Должно быть возможным определение положения разъединителя или заземлителя. Для отключенного положения это требование удовлетворяется, если выполнено одно из следующих условий:

- изоляционный промежуток виден;

- положение подвижного контакта, гарантирующее изоляционное расстояние или промежуток, показывается визуальным индикаторным устройством.

5.12 Степени защиты оболочки

Степени защиты согласно ГОСТ 14254 должны быть определены для всех оболочек коммутационных аппаратов и аппаратуры управления, содержащих элементы главной цепи и допускающих проникновение снаружи, и для оболочек соответствующих цепей управления и/или вспомогательных цепей низкого напряжения и приводов управления всех коммутационных аппаратов высокого напряжения, аппаратуры управления и коммутационных устройств.

Степени защиты определяют условия эксплуатации оборудования.

5.12.1 Защита персонала от доступа к опасным частям и защита оборудования от твердых посторонних предметов (код IP)

Степень защиты персонала от доступа к опасным частям главной цепи, цепей управления и/или вспомогательных цепей и любым опасным подвижным частям (кроме гладких вращающихся валов и медленно движущихся рычажных механизмов), обеспечиваемая оболочкой, следует обозначать согласно таблице 6.

Первая характеристическая цифра указывает степень защиты, обеспечиваемую оболочкой в отношении персонала, а также защиты оборудования внутри оболочки от проникновения твердых посторонних предметов.

Если требуется защита только против доступа к опасным частям или она выше, чем это указывается первой характеристической цифрой, может быть использована дополнительная буква согласно таблице 6.

Таблица 6 дает характеристики предметов, которые должны быть «исключены» оболочкой для каждой из степеней защиты. Термин «исключены» означает, что твердые посторонние предметы не будут проникать в оболочку полностью и что часть тела работника или предмета, находящегося в его руках, не входит в оболочку, а если входит, то будет сохранен соответствующий зазор и не будет касания подвижных частей.

5.12.2 Защита от попадания воды (код IP)

Для оборудования внутренней установки степень защиты от опасного попадания воды как вторая характеристическая цифра IP кода не указывается (вторая характеристическая цифра X).

Оборудование для наружной установки, обеспеченное дополнительными элементами защиты от дождя и других погодных условий, должно быть обозначено посредством дополнительной буквы «W», приводимой после второй характеристической цифры или после дополнительной буквы, если таковая имеется.

5.13 Газовая и вакуумная герметичность

Данные характеристики относят ко всей коммутационной аппаратуре и аппаратуре управления, в которых используют вакуум или газ, кроме окружающего воздуха при атмосферном давлении, в качестве изоляции, комбинированной изоляционной и дугогасящей или оперативной среды.

Потери газа на утечку и потери газа, связанные с работами по обслуживанию, следует рассматривать отдельно.

Примечания

1 Главная цель - уменьшить общую потерю газа (при утечке или работах по обслуживанию), насколько это возможно. Должно быть достигнуто среднее значение утечки менее 15 % для всех газовых отсеков и для периода эксплуатации - не менее 25 лет.

2 Причину ненормальной утечки в эксплуатации следует тщательно исследовать и рассматривать меры по ее уменьшению.

5.13.1 Управляемые системы давления газа

В управляемой системе давления объем газа автоматически подпитывается от внешнего источника сжатого газа или от внутреннего источника газа.

Управляемые системы давления газа в КРУЭ не применяют.

5.13.2 Автономные системы давления газа

В автономной системе давления объем газа подпитывается периодически посредством подсоединения вручную внешнего источника газа.

Характеристика герметичности автономной системы давления и время между подпитками при нормальных условиях эксплуатации должны быть установлены изготовителем в соответствии с принципом минимального обслуживания и осмотра.

Герметичность автономных систем давления для газа определяют относительной скоростью утечки F_rel каждого отсека.

Возможные утечки между сборочными единицами, имеющими различные давления, должны быть также приняты во внимание. В частности, при обслуживании отсека, соседние отсеки которого содержат газ под давлением, допустимое значение утечки газа через перегородки должно быть также установлено изготовителем, а время между подпитками должно быть не менее чем 1 мес.

Должны быть предусмотрены средства, дающие возможность безопасной подпитки газовых систем при нахождении оборудования в эксплуатации.

5.13.3 Замкнутые системы давления

В замкнутой системе давления объем газа не требует подпитки в течение ожидаемого срока службы.

Герметичность замкнутых систем давления характеризуется ожидаемым сроком службы.

Ожидаемый срок службы по режиму утечки должен быть установлен изготовителем.

Предпочтительные значения: 20, 30 и 40 лет.

Примечание - Для выполнения требования к ожидаемому сроку службы принимается уровень утечки элегаза 0,1 % в год.

5.14 Опасность возгорания (огнестойкость)

Материалы, применяемые в КРУЭ, следует выбирать, а детали конструировать так, чтобы они замедляли распространение пламени, возникшего от непредвиденного перегрева в коммутационной аппаратуре и аппаратуре управления, и уменьшали вредное влияние на местную окружающую среду. Если исполнение изделия требует применения горючих материалов, при конструировании КРУЭ следует принимать во внимание замедление распространения пламени, если применимо.

Необходимо применять меры по снижению токсической опасности, возникающей при горении применяемых электротехнических продуктов.

Информация, данная изготовителем, должна дать возможность потребителю оценивать опасность воспламенения.

5.15 Электромагнитная совместимость

Для главной цепи коммутационной аппаратуры в нормальном режиме работы без коммутационных операций уровень эмиссии проверяют путем измерения напряжения радиопомех, если это применимо.

Требования к электромагнитной совместимости (ЭМС) предъявляют к КРУЭ, имеющим электронные компоненты, воздействие помех на которые может привести к неправильному функционированию. Предельные допустимые значения радиопомех должны соответствовать уровню испытаний по 6.9.2, чтобы гарантировать надлежащую ЭМС.

Примечание - Общие указания по ЭМС и ее улучшению приведены в ГОСТ Р 51317.6.5. Амплитуда наведенного напряжения во вспомогательных цепях и цепях управления зависит от самих цепей, а также заземления и номинального напряжения главной цепи.

6.1.2 Информация об идентификации испытуемых образцов

Изготовитель должен предоставить испытательной лаборатории подробные чертежи и другие данные, содержащие достаточную информацию, чтобы однозначно идентифицировать по типу основные детали и части КРУЭ и аппаратуры управления, представленные для испытания. Чертежи и технические данные должны иметь единую систему нумерации и содержать заявление о гарантии изготовителя, что чертежи и технические данные правильно представляют предоставленные на испытания КРУЭ и аппаратуру управления.

После завершения проверки общий перечень чертежей должен быть сохранен испытательной лабораторией. Подробные чертежи и другие технические данные должны быть возвращены изготовителю. Изготовитель должен сохранять подробное описание конструкции всех составных частей испытуемого КРУЭ и аппаратуры управления и гарантировать, что оно может быть отождествлено с информацией, приведенной в чертежах и технических данных.

Испытательная лаборатория должна проверить, что чертежи и технические данные достаточно отображают существенные детали и части испытуемого КРУЭ и аппаратуры управления, но не должна отвечать за точность подробной информации.

Примечание - Отдельный вид типовых испытаний не нуждается в повторении при изменении особенностей конструкции, если изготовитель может подтвердить, что это изменение не влияет на результаты данного вида испытаний.

6.1.3 Информация, которая должна быть включена в протокол типовых испытаний

Результаты всех типовых испытаний должны быть занесены в протоколы типовых испытаний, содержащие достаточно данных, чтобы подтвердить соответствие с номинальными характеристиками и требованиями к испытаниям, и информацию, достаточную для идентификации основных частей КРУЭ и аппаратуры управления. В частности, должна быть включена следующая информация:

- изготовитель;

- тип конструкции и серийный номер испытуемого КРУЭ и аппаратуры управления;

- номинальные характеристики испытуемого КРУЭ и аппаратуры управления, как определено в соответствующих стандартах;

- общее описание испытуемого КРУЭ и аппаратуры управления, данное изготовителем, включая число полюсов;

- изготовитель, тип, серийные номера и маркировки существенных частей, где применимо (например, приводов, дугогасительных камер, импедансов шунтов);

- основные детали КРУЭ в закрытой оболочке, с которой коммутационные аппараты составляют одно целое;

- детали приводных механизмов и устройств, используемых при испытаниях, где применимо;

- фотоснимки для иллюстрации состояния испытуемого КРУЭ и аппаратуры управления до и после испытаний;

- достаточное число поясняющих рисунков и схем, чтобы представить испытуемое КРУЭ и аппаратуру управления;

- перечень номеров всех чертежей, включая пересмотренные чертежи, предоставленных для идентификации основных частей испытуемого КРУЭ и аппаратуры управления;

- подробности, касающиеся испытательного оборудования (включая схему испытательной цепи);

- сообщение о состоянии испытуемого КРУЭ и аппаратуры управления в ходе и после испытаний, о восстановлении или замене каких-либо частей в ходе испытаний;

- записи испытательных величин в течение каждого испытания или режима испытания, как это предусмотрено в соответствующих стандартах.

6.2 Испытания электрической прочности изоляции

Испытания электрической прочности изоляции КРУЭ и аппаратуры управления следует выполнять в соответствии с требованиями ГОСТ 1516.2 и 1516.3.

6.2.1 Условия окружающего воздуха во время испытаний

Атмосферные поправочные коэффициенты следует применять при испытаниях на электрическую прочность изоляции только для вводов наружной установки.

6.2.2 Испытания под дождем

Испытанию под дождем следует подвергать только вводы наружной установки.

Испытательное напряжение и методика испытаний - согласно ГОСТ 1516.3.

6.2.3 Состояние коммутационной аппаратуры и аппаратуры управления во время испытаний электрической прочности изоляции

Испытания электрической прочности изоляции следует проводить на КРУЭ и аппаратуре управления, полностью смонтированных как в эксплуатации; наружные поверхности изоляционных частей должны быть чистыми.

КРУЭ и аппаратура управления должны быть смонтированы для испытаний с минимальными указанными изготовителем изоляционными промежутками и высотой.

Если расстояние между полюсами КРУЭ и аппаратуры управления не определено конструкцией однозначно, то испытания проводят при указанном изготовителем минимальном расстоянии между полюсами.

Однако во избежание необходимости сборки крупногабаритного трехполюсного КРУЭ и аппаратуры управления только с целью проведения испытаний, испытания в условиях искусственного загрязнения и испытания на радиопомехи могут быть проведены на одном полюсе при указанном изготовителем минимальном расстоянии между полюсами.

Если изготовителем предусмотрено применение в эксплуатации дополнительной изоляции, например растяжек или перегородок, то такую дополнительную изоляцию следует использовать при испытаниях.

Если для защиты оборудования предусмотрены дугоотводящие рога или кольца, то на время испытаний они могут быть демонтированы, или промежутки между ними могут быть увеличены. Если дугоотводящие рога или кольца необходимы для обеспечения распределения напряжения, то они должны оставаться при испытаниях.

Испытание электрической прочности изоляции КРУЭ следует проводить при указанном изготовителем минимальном рабочем давлении (плотности) газа для изоляции. Температура и давление газа в ходе испытаний должны быть отмечены и записаны в протоколе испытаний.

6.4 Измерение сопротивления цепей

6.4.1 Главная цепь

Измерение сопротивления главной цепи следует проводить после испытаний на нагрев и испытаний при токах короткого замыкания по методике ГОСТ 8024.

Измерение следует проводить при протекании постоянного тока, не менее чем 100 А путем измерения падения напряжения или сопротивления между выводами каждого полюса.

Измерение падений напряжения постоянного тока или сопротивления перед испытаниями следует проводить, когда коммутационная аппаратура и аппаратура управления находятся при температуре окружающего воздуха, а после испытаний на нагрев, когда коммутационная аппаратура и аппаратура управления охладятся до температуры, равной температуре окружающего воздуха. Измеренные сопротивления после испытания не должны повышаться более чем на 20 %.

Примечание - Опыт показывает, что увеличение сопротивления главной цепи не может рассматриваться как надежное доказательство плохих контактов или соединений. В таком случае испытание должно быть повторено при более высоком токе, как можно более близком к номинальному току.

Измеренное значение падения напряжения постоянного тока или сопротивления должно быть указано в протоколе испытаний наряду с общими условиями испытаний (ток, температура окружающего воздуха, точки измерений и т.д.).

6.4.2.1 Измерение сопротивления вспомогательных контактов классов 1 и 2

Для измерения сопротивления должны быть установлены по одному образцу каждого типа вспомогательных контактов классов 1 и 2 (см. таблицу 5) в цепи активной нагрузки, через которую протекает ток, равный 10 мА, при подаче питания от источника, имеющего на выводах разомкнутой цепи напряжение постоянного тока 6 В с относительным допуском минус 15 %.

Сопротивление замкнутых контактов классов 1 и 2 не должно превышать 50 Ом.

Примечание - Окисление материала контактов может уменьшить токопроводящую способность. Это приводит к увеличению сопротивления контактов или даже к непроводимости при очень низком напряжении, тогда как при высоком напряжении никаких проблем не возникает. Это испытание предполагает проверку работоспособности контактов в условиях низкого напряжения. Критерий оценки принимает в расчет нелинейность сопротивления. Значение 50 Ом получено в результате статистических данных и уже принято во внимание потребителями.

6.4.2.2 Измерение сопротивления вспомогательных контактов класса 3

Для измерения сопротивления один образец вспомогательного контакта класса 3 (см. таблицу 5) должен быть установлен в цепь активной нагрузки, через которую протекает ток не более 10 мА при подаче питания от источника постоянного тока, имеющего на выводах разомкнутой цепи напряжение не более 30 мВ.

6.5 Испытания на нагрев

6.5.1 Оборудование главной цепи

Если нет других указаний в соответствующих стандартах, испытание на нагрев главных цепей следует проводить на новом коммутационном аппарате с чистыми контактами и, если возможно, заполненном соответствующим газом при минимальном рабочем давлении (или плотности) для изоляции перед испытанием.

Методика проведения испытаний - согласно ГОСТ 8024.

6.5.2 Вспомогательное оборудование и оборудование управления

Испытания проводят при нормированном напряжении питания (постоянного или переменного тока), в случае переменного тока - при номинальной частоте (допуск ).

Вспомогательное оборудование должно быть испытано при номинальном напряжении питания U_a или при номинальном токе. Напряжение переменного тока должно быть практически синусоидальным.

Предназначенные для длительной работы катушки должны быть испытаны в течение времени, достаточного для достижения установившегося значения превышения температуры. Это условие обычно имеет место, когда изменение температуры не превышает 1 °С в час.

Для цепей, находящихся под напряжением только во время коммутационных операций, испытания следует проводить следующим образом:

а) если коммутационный аппарат имеет автоматическое устройство отключения вспомогательной цепи в конце операции, цепь должна включаться на напряжение 10 раз на 1 с или до тех пор, пока не сработает автоматическое устройство отключения, с интервалом времени между моментами каждого включения 10 с или, если конструкция коммутационного аппарата этого не позволяет, с наименьшим возможным интервалом;

б) если коммутационный аппарат не имеет автоматического устройства отключения вспомогательной цепи в конце операции, испытание должно быть проведено однократным включением цепи на 15 с.

6.6 Испытания кратковременным выдерживаемым током и пиком выдерживаемого тока

Главные цепи КРУЭ, цепи заземления и цепи аппаратуры управления следует подвергать испытанию, чтобы доказать их способность выдерживать пик номинального выдерживаемого тока и номинальный кратковременный выдерживаемый ток.

Испытание следует проводить при номинальной частоте с допуском ± 10% при любом подходящем напряжении и при любой удобной окружающей температуре.

6.6.1 Расположение коммутационной аппаратуры, аппаратуры управления и испытательной цепи

КРУЭ с трехфазными оболочками следует подвергать трехфазным испытаниям. КРУЭ с однофазными оболочками должны быть испытаны при использовании одной фазы с полным обратным током в оболочке.

Испытания следует проводить на представительном сборочном узле, который должен включать в себя все типы соединений секции: болтовые, сварные, втычные или какие-либо другие способы соединения секций для проверки целостности соединенных секций КРУЭ. Узлы следует испытывать таким образом, чтобы образцы всех компонентов и подузлов прошли испытания. Испытания следует проводить при использовании конфигураций, которые создают более жесткие условия.

6.6.2 Испытательный ток и длительность короткого замыкания

Периодическая составляющая испытательного тока должна быть равна периодической составляющей номинального кратковременного выдерживаемого тока I_k КРУЭ и аппаратуры управления. Пик тока (для трехфазной цепи - наибольшее значение в одной из крайних фаз) должен быть не менее пика номинального выдерживаемого тока I_p и не должен превышать его более чем на 5 % без согласия изготовителя.

При трехфазных испытаниях ток в любой фазе не должен отклоняться от среднего значения в трех фазах более чем на 10 %. Среднее значение периодической составляющей испытательных токов должно быть не менее номинального значения.

Испытательный ток I_t должен пропускаться в течение времени t_t равного номинальной длительности t_k короткого замыкания. Допускается увеличение периодической составляющей тока на значение, составляющее не более 5 % нормированного значения I_k.

Если нет другого доступного метода определения значения , оно должно определяться из осциллограммы. Значение  при испытаниях должно быть не менее вычисленного по номинальному току короткого замыкания I_k и номинальной длительности короткого замыкания t_k и не должно превышать это значение более чем на 10 % без согласия изготовителя.

Если характеристики испытательной установки таковы, что пик и действующее значение испытательного тока, нормированные выше, не могут быть получены при испытании с заданной длительностью, допускаются следующие отклонения:

а) если декремент затухания тока короткого замыкания испытательной установки является таким, что предписанное действующее значение периодической составляющей не может быть получено для номинальной длительности без пропускания сначала чрезмерно высокого тока, допускается, чтобы действующее значение периодической составляющей испытательного тока во время испытания снижалось ниже предписанного для испытаний значения, а длительность испытания была соответственно увеличена при условии, что значение пика тока не меньше, чем предписанное, а время не превышает 5 с;

б) если для получения требуемого пика тока действующее значение тока увеличивается выше предписанного значения, длительность испытания может быть соответственно уменьшена;

в) если требования перечислений а) и б) практически невыполнимы, допускается разделение испытаний на испытания с пиком выдерживаемого тока и испытания с кратковременным выдерживаемым током. В этом случае проводят два испытания:

- испытания с пиком выдерживаемого тока; время, в течение которого пропускается ток короткого замыкания, должно быть не менее 0,3 с;

- испытания с кратковременным выдерживаемым током; время, в течение которого пропускается ток короткого замыкания, должно быть равно номинальной длительности. Однако допускается отклонение по времени согласно перечислению а).

6.6.3 Состояние коммутационной аппаратуры и аппаратуры управления во время испытаний

Вся коммутационная аппаратура и аппаратура управления должны быть способны пропускать пик номинального выдерживаемого тока и номинальный кратковременный выдерживаемый ток без механических повреждений любой части или размыкания контактов.

Считается, что во время испытания превышение температуры токоведущих и соседних частей контактного коммутационного аппарата может превышать пределы, нормированные ГОСТ 8024. Пределы превышения температуры не нормируются при испытаниях кратковременным выдерживаемым током, но достигнутая максимальная температура не должна быть способной причинять значительное повреждение соседним частям.

6.6.4 Состояние коммутационной аппаратуры и аппаратуры управления после испытаний

После испытания коммутационная аппаратура и аппаратура управления не должны иметь значительного ухудшения характеристик, должны быть способны нормально работать, пропускать длительно номинальный рабочий ток без превышения пределов превышения температуры, нормированных ГОСТ 8024, и выдерживать напряжение, установленное для испытаний электрической прочности изоляции.

Если контактный коммутационный аппарат имеет номинальную включающую и/или отключающую способность, то состояние контактов должно быть таким, чтобы существенно не влиять на работу при любом токе включения и/или отключения вплоть до их номинальных значений.

Для проверки соответствия этому требованию достаточно следующее:

а) операцию без нагрузки контактного коммутационного аппарата выполняют немедленно после испытания, и контакты размыкаются при первой попытке;

б) сопротивление главной цепи измеряют согласно 6.4.1 (за исключением заземлителей). Если сопротивление увеличилось более чем на 20 % и если невозможно удостовериться в состоянии контактов визуальным осмотром, может быть уместным провести дополнительные испытания на нагрев.

6.7 Проверка степени защиты

В соответствии с требованиями ГОСТ 14254 следует проводить испытания оболочек коммутационной аппаратуры и аппаратуры управления, полностью собранных, как в условиях эксплуатации. Как правило, для типовых испытаний кабельные подсоединения на входе в оболочку не устанавливают и следует применять соответствующие вставные детали. Транспортные единицы коммутационной аппаратуры должны быть закрыты для испытаний покрышками, обеспечивая защиту одинакового качества в части стыков.

Однако испытания следует проводить только при наличии сомнений относительно соответствия этим требованиям в каждом положении соответствующих частей, которое считается необходимым.

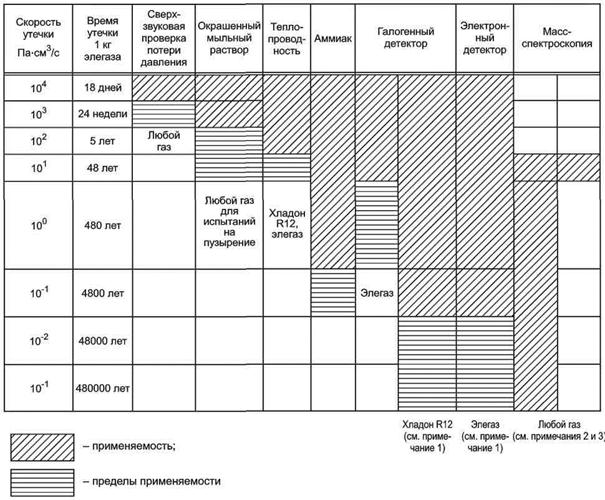

6.8 Испытание на герметичность

6.8.1 Общие положения

Измерение герметичности следует выполнять при испытаниях, указанных в 6.13 и 6.17 с каждым типом отсека, для которого характеристики герметичности КРУЭ заданы для типовых испытаний, чтобы показать, что уровень утечки не изменяется при воздействии, вызванном типовыми испытаниями - механическими и на стойкость к воздействию климатических факторов внешней среды.

Испытание на герметичность проводят с целью подтверждения того, что абсолютная скорость утечки F не превышает нормированного значения допустимой скорости утечки F_p.

Испытания на герметичность следует проводить с тем же газом и в тех же условиях, которые используют в эксплуатации. Если сам газ не прослеживается, могут быть добавлены дополнительные прослеживаемые газы, например гелий.

Если возможно, испытания следует выполнять на полной системе при p_re (или ρ_re). Если это непрактично, испытания допускается выполнять на частях, составных частях или сборочных единицах. В таких случаях скорость утечки всей системы следует определять как сумму скоростей утечки составных частей, используя карту координации герметичности (КГ) (см. приложение В). Возможные утечки между сборочными единицами, имеющими разное давление, также следует принимать в расчет.

Испытание на герметичность КРУЭ, содержащего контактный коммутационный аппарат, следует проводить при включенном и отключенном положениях аппарата, если скорость утечки зависит от положения главных контактов.

Только измерение суммарной утечки позволяет вычислять скорости утечки.

Протокол типовых испытаний должен содержать:

- описание объекта испытаний, в том числе его внутреннего объема и заполняющего газа или жидкости;

- положение объекта испытаний (включенное или отключенное) во время испытания (если применимо);

- давление и температуру, соответствующие началу и окончанию испытаний, и число подпиток (если это необходимо);

- нижнее и верхнее значения уставок контроля давления (или плотности) контролирующего устройства;

- данные градуировки измерительных приборов, используемых для измерения скоростей утечки;

- результаты измерений;

- если применимо, испытуемый газ и пересчетный коэффициент для оценки результатов.

Повышенные скорости утечки при максимальной и минимальной температурах окружающего воздуха являются приемлемыми при условии, что эти скорости возвращаются к значениям, не превышающим максимально допустимых значений при нормальной температуре окружающего воздуха. Повышенная временная скорость утечки не должна превышать значений, указанных в таблице 9.

Вследствие сравнительно малой скорости утечки таких систем измерение падения давления неприемлемо. Для измерения скорости утечки F могут быть использованы другие методы, которые позволяют в комбинации с картой координации герметичности рассчитать:

- относительную скорость утечки F_rel;

- время между подпитками T (исключая экстремальные температурные условия или частоту оперирования).

Испытание на герметичность считают успешным, если указанные в таблице 9 значения получены в пределах +10 %. Необходимо учитывать неточность измерения при расчете периода времени между подпитками.

6.8.3 Замкнутые газовые системы давления

Испытания на герметичность коммутационной аппаратуры, использующей газ, и аппаратуры управления проводят для того, чтобы определить ожидаемый срок службы для замкнутой системы давления. Испытания следует проводить в соответствии с требованиями 6.8.2.

6.9 Испытания на электромагнитную совместимость

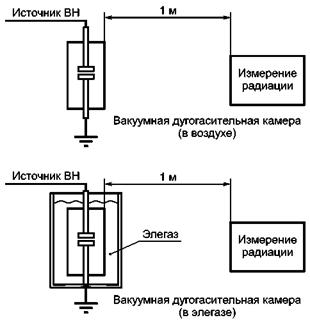

6.9.1 Испытания на излучение

6.9.1.1 Испытания на излучение от главных цепей (испытание на радиопомехи)

Коммутационная аппаратура и аппаратура управления должны быть установлены в соответствии с требованиями ГОСТ 1516.3.

Испытательное напряжение следует прикладывать в соответствии с ГОСТ 1516.3:

а) во включенном положении - между выводами и заземленным основанием;

б) в отключенном положении - между одним выводом и остальными выводами, соединенными с заземленным основанием, затем подсоединения нужно поменять местами, если коммутационный аппарат не симметричен.

Корпус, бак, основание и другие, нормально заземленные части, должны быть присоединены к земле. Необходимо принять меры, чтобы избежать влияния на измерения заземленных и незаземленных объектов, расположенных вблизи коммутационной аппаратуры и аппаратуры управления, а также испытательных и измерительных цепей.

Коммутационная аппаратура и аппаратура управления должны быть сухими и чистыми и приблизительно такой же температуры, как температура помещения, в котором проводят испытание. Во время испытаний коммутационная аппаратура и аппаратура управления должны включать вспомогательное оборудование, а именно: делительные конденсаторы, кольца для выравнивания распределения напряжения, соединители высокого напряжения и другое оборудование, которое может оказывать влияние на радиопомехи. Испытательные присоединения и их оконечности не должны быть источником напряжения радиопомех более высоких значений, чем указано ниже.

Измерительная цепь (см. рисунок 4) должна соответствовать РД 50-725 [2].

Измерительная цепь (см. рисунок 4) должна быть предпочтительно настроена на частоту 0,5 МГц с отклонением в пределах 10 %, но могут быть использованы и другие частоты в диапазоне 0,5 - 2 МГц, при этом записывают измерительную частоту. Результаты должны быть выражены в микровольтах.

F - фильтр; R_L - эквивалентное сопротивление R₁, последовательно соединенного с параллельной
комбинацией R₂ и эквивалентного сопротивления измерительного прибора; Z_s - может быть или
конденсатором, или цепью, состоящей из последовательно соединенных конденсаторов и катушки
индуктивности; L - полное сопротивление, используемое для шунтирования токов промышленной
частоты и компенсации паразитной емкости при частоте измерения.

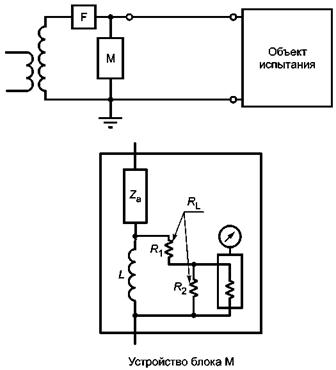

Рисунок 4 - Схема испытательной цепи для испытания коммутационных аппаратов на радиопомехи

Если при измерении используют полные сопротивления, отличающиеся от нормированных, они должны быть не более 600 Ом и не менее 30 Ом, в любом случае фазовый угол не должен превышать 20°. Может быть вычислено эквивалентное напряжение радиопомех, отнесенное к 300 Ом, допуская, что измеренное напряжение прямо пропорционально сопротивлению, за исключением испытуемых образцов большой емкости, для которых поправка может оказаться неточной. Поэтому сопротивление 300 Ом рекомендуется для коммутационной аппаратуры и аппаратуры управления с вводами с заземленными фланцами (например, коммутационная аппаратура и аппаратура управления с заземленным баком).

Фильтр F должен иметь высокий импеданс на измерительной частоте, чтобы импеданс между проводником высокого напряжения и землей не был заметно шунтирован, если рассматривать со стороны испытуемой коммутационной аппаратуры и аппаратуры управления. Этот фильтр также снижает циркулирующие в испытательной цепи радиочастотные токи, генерируемые трансформатором высокого напряжения или возникшие от посторонних источников. Было установлено, что подходящее значение его импеданса находится в диапазоне от 10000 до 20000 Ом на измерительной частоте.

Соответствующие средства должны обеспечивать уровень внешнего фона радиопомех (уровень радиопомех, вызванных внешним полем и трансформатором высокого напряжения в процессе намагничивания при полном испытательном напряжении), по крайней мере, на 6 дБ и предпочтительно на 10 дБ ниже нормированного уровня радиопомех испытуемой коммутационной аппаратуры и аппаратуры управления.

Так как на уровень радиопомех могут влиять волокна или пыль, оседающие на изоляторах, допускается перед проведением испытаний протирать изоляторы чистой тканью. Атмосферные условия во время испытаний следует записывать. Неизвестно, какие поправочные коэффициенты применимы к испытаниям на уровень радиопомех, но известно, что испытания могут быть чувствительны к высокой относительной влажности и результаты испытаний могут быть подвергнуты сомнению, если относительная влажность превышает 80 %.

Необходимо применять следующую методику испытаний:

- напряжение, равное , необходимо прикладывать к коммутационной аппаратуре и аппаратуре управления и выдерживать по крайней мере в течение 5 мин (U_r - наибольшее рабочее напряжение коммутационной аппаратуры). Затем напряжение должно снижаться ступенями до , снова повышаться ступенями до первоначального значения и, наконец, снижаться ступенями до . На каждой ступени следует проводить измерение радиопомех, и уровень радиопомех, который зарегистрирован во время последней серии снижений напряжения, должен быть нанесен на диаграмму в зависимости от приложенного напряжения; кривая, полученная таким образом, является характеристикой радиопомех коммутационной аппаратуры и аппаратуры управления. Амплитуды ступеней напряжения должны быть приблизительно

- коммутационную аппаратуру следует рассматривать как выдержавшую испытание, если уровень радиопомех при  не превышает 2500 мкВ.

6.9.1.2 Испытания на излучение от вспомогательных цепей и цепей управления

Вспомогательные цепи и цепи управления коммутационной аппаратуры следует подвергать испытаниям на электромагнитное излучение, если они содержат электронное оборудование или электронные составные части. В других случаях испытания не требуются.

Электронное оборудование, являющееся частью вспомогательных цепей или цепей управления, должно удовлетворять требованиям к эмиссии ГОСТ 51318.11 для оборудования группы 12, класса А. Другие испытания не предусмотрены. Измерения на расстоянии 10 м допускается использовать вместо измерений на расстоянии 30 м с увеличением предельных значений до 10 дБ.

6.9.2 Испытания на невосприимчивость на вспомогательных цепях и цепях управления

6.9.2.1 Общие положения

Испытания следует проводить на репрезентативной вспомогательной цепи и цепи управления, поскольку разнообразие практических конструкций слишком большое. Одиночные составные части испытывают согласно соответствующим стандартам.

Предусматриваются следующие испытания на невосприимчивость:

- испытания при быстром электрическом переходном процессе (см. 6.9.2.3). Испытания моделируют условия, вызванные коммутацией во вторичной цепи;

- испытание на невосприимчивость к воздействию колебательной волны (см. 6.9.2.4). Испытания моделируют условия, вызванные коммутацией в главной цепи.

Другие испытания на невосприимчивость не нормированы в настоящем стандарте. Испытания на невосприимчивость приведены в ГОСТ Р 51317.4.1. В ГОСТ Р 51317.6.5 рассматривается невосприимчивость на мощных электростанциях и подстанциях высокого напряжения.

Испытания на воздействие радиационных и магнитных полей рассматриваются как относящиеся только к специальным случаям.

Примечания

1 Пример специального случая: электронные устройства, размещенные в непосредственной близости от сборных шин коммутационной аппаратуры, заключенной в металлическую оболочку, могут быть подвержены влиянию магнитных полей. В этом случае могут быть выполнены дополнительные мероприятия для обеспечения ЭМС.

2 Пользование радиопередатчиками и сотовыми телефонами вблизи пульта управления при открытой двери может подвергать вспомогательные цепи и цепи управления воздействию радиочастотных электромагнитных полей выше указанного значения и его необходимо избегать.

6.9.2.2 Указания по испытаниям на невосприимчивость

Испытания на электромагнитную невосприимчивость следует проводить на полностью собранных вспомогательных цепях и цепях управления или сборочных единицах. Испытания могут быть выполнены:

- на полностью собранных вспомогательных цепях и цепях управления;

- на сборочных единицах, таких как главный шкаф управления, шкаф привода управления и другие;

- на сборочных единицах, внутри шкафа, такого как шкаф системы измерений или системы мониторинга.

Отдельное испытание сборочных единиц настоятельно рекомендуется, если требуется большая длина внутренних присоединений или если ожидаются значительные взаимные влияния напряжений между сборочными единицами. Отдельное испытание является обязательным для каждой взаимозаменяемой сборочной единицы.

При любом размещении сборочных единиц в различных местах вспомогательных цепей и цепей управления не требуются дополнительные испытания, кроме типовых испытаний всей системы, при условии, что общая длина проводки и число отдельных проводов, подсоединяющих сборочную единицу к вспомогательным цепям и цепям управления, не больше, чем в испытанной системе.

Взаимозаменяемые сборочные единицы могут быть заменены подобными сборочными единицами без дополнительных испытаний, кроме проведенных типовых испытаний, если:

- соблюдены правила проектирования и установки, приведенные в ГОСТ Р 51317.6.5;

- выполнены типовые испытания на наиболее полной сборочной единице данного типа коммутационной аппаратуры и аппаратуры управления;

- правила проектирования изготовителя такие же, как для сборочных единиц, прошедших типовые испытания.

Испытательное напряжение должно быть приложено к интерфейсу вспомогательных цепей и цепей управления или испытуемой составной части. Интерфейс должен быть определен изготовителем.

Протокол типового испытания должен четко установить систему или сборочную единицу, которая была испытана.

Примечание - Испытание на невосприимчивость охватывает большинство условий эксплуатации. Однако могут иметь место экстремальные ситуации, когда вызываемые возмущения являются более тяжелыми, чем охваченные испытаниями.

6.9.2.3 Испытания при быстром электрическом переходном процессе

Испытания при быстром электрическом переходном процессе - по ГОСТ Р 51317.4.4 с уровнем повторения 5 кГц. Порты и присоединения должны быть согласно ГОСТ Р 51317.6.2. Испытательное напряжение и подсоединение - согласно таблице 10.

6.9.2.4 Испытания на невосприимчивость к воздействию колебательной волны

Порты и присоединения - согласно ГОСТ Р 51317.6.2.

Испытание затухающей колебательной волной следует проводить при 100 кГц и 1 МГц с относительным допуском ±30 %.

Примечание - Оперирование разъединителями в КРУЭ может приводить к появлению волны с очень малым фронтом. По этой причине для оборудования вблизи КРУЭ рассматриваются дополнительные испытательные частоты (10 и 50 МГц).

Испытания следует проводить как в общем, так и в дифференциальном режиме. Испытательное напряжение и способ соединения - согласно таблице 11.

6.9.2.5 Поведение вспомогательных цепей и цепей управления во время и после испытаний

Вспомогательные цепи и цепи управления должны выдерживать испытания по 6.9.2.3 и 6.9.2.4 без устойчивого повреждения. После испытаний они должны быть полностью работоспособными. Временная утрата части функционирования допускается в соответствии с таблицей 12.

6.9.3 Дополнительные испытания на невосприимчивость для вспомогательных цепей и цепей управления

6.9.3.1 Общие положения

Цель описанных ниже испытаний - квалификация всего узла без повторения отдельных испытаний составных частей. Поэтому испытания на составных частях, которые подчиняются отдельным стандартам и имеют свои соответствующие номинальные параметры, не следует повторять.

6.9.3.2 Испытания на выводах цепи постоянного тока на невосприимчивость к пульсации

Испытание электрических и электронных составных частей следует проводить по ГОСТ 51317.4.17. Соответствующие стандарты для коммутационной аппаратуры и аппаратуры управления должны устанавливать необходимость таких испытаний для некоторых составных частей (например, это не относится к двигателям, разъединителям с двигательным приводом и т.д.).

Испытательное воздействие относится к классу 2, а частота пульсации равняется трехкратной номинальной частоте.

Критерий оценки - «нормальные характеристики в пределах установленных ограничений» (критерий А).

6.9.3.3 Испытания на невосприимчивость к кратковременным понижениям напряжения, кратковременным перерывам и колебаниям напряжения на выводах цепи питания

Испытания при кратковременном понижении напряжения, кратковременных перерывах и колебаниях напряжения для вводов источника питания переменного тока следует проводить по ГОСТ Р 51317.4.11.

6.10 Дополнительные испытания вспомогательных цепей и цепей управления

6.10.1 Общие положения

Цель описанных ниже испытаний - квалификация всего узла без повторения отдельных испытаний составных частей. Поэтому испытания на составных частях, которые подчиняются отдельным стандартам и имеют свои соответствующие номинальные параметры, не следует повторять.

6.10.2 Испытания на функционирование

Для низковольтных цепей, сборочных единиц и составных частей испытания на функционирование допускается не проводить, если их полностью проводят во время испытания полностью собранного коммутационного аппарата и аппаратуры управления или в соответствующих условиях.

Испытания на функционирование всех низковольтных цепей должны быть выполнены для подтверждения надлежащей работы вспомогательных цепей и цепей управления в совокупности с другими частями коммутационной аппаратуры и аппаратуры управления. Процедуры испытаний зависят от типа сложности цепей устройств низкого напряжения. Эти испытания нормированы в соответствующих стандартах для коммутационной аппаратуры и аппаратуры управления. Они должны быть проведены при верхнем и нижнем пределах значений напряжения питания, указанного в 4.8.3.

6.10.3 Испытания на электрическую непрерывность заземленных металлических частей

Как правило, испытания не требуются, если показано соответствие конструкции требованиям.

Однако, в случае сомнения, металлические части оболочек и/или металлические перегородки и заслонки или их металлические части должны быть испытаны при постоянном токе 30 А до установленной точки заземления.

Падение напряжения должно быть менее 3 В.

Примечание - Может оказаться необходимым частичное удаление покрытия в точках измерения.

6.10.4 Подтверждение рабочих характеристик вспомогательных контактов

6.10.4.1 Общие положения

Вспомогательные контакты, которые являются контактами, включенными во вспомогательные цепи, должны быть подвергнуты следующим испытаниям, если оборудование выдержало полные типовые испытания как функциональная единица.

6.10.4.2 Номинальные токи вспомогательных контактов

Настоящее испытание подтверждает номинальное значение тока, который предварительно замкнутые контакты способны длительно пропускать.

Цепь должна замыкаться и размыкаться средствами, не зависимыми от испытуемых контактов. Процедура испытаний описана в 6.5.2. Контакты должны проводить соответствующий их классу номинальный длительный ток без превышения температуры, допустимой для материалов контактов и рабочей окружающей среды.

6.10.4.3 Нормированный кратковременный выдерживаемый ток вспомогательных контактов

Настоящие испытания подтверждают значение тока, который предварительно замкнутые вспомогательные контакты способны проводить в течение короткого предписанного времени.

Цепь должна замыкаться и размыкаться средствами, не зависимыми от испытуемых контактов. При активной нагрузке контакты должны проводить соответствующий их классу нормированный кратковременный выдерживаемый ток в соответствии с таблицей 5 в течение 30 мс. Значение тока, которое следует получить, должно быть достигнуто за не более чем 5 мс после начала протекания тока. Относительная погрешность для амплитуды испытательного тока должна быть +5 %, а относительная погрешность длительности испытательного тока +10 %.

Испытания следует повторить 20 раз с интервалом 1 мин между опытами. Значение сопротивления контактов должно быть измерено до и после испытаний на контактах при температуре окружающей среды при обоих измерениях. Увеличение сопротивления должно быть менее чем 20 %.

6.10.4.4 Отключающая способность вспомогательных контактов

Настоящее испытание подтверждает отключающую способность вспомогательных контактов.

Цепь должна быть замкнута средствами, не зависимыми от испытуемых контактов. При индуктивной нагрузке контакты должны проводить в течение 5 с и отключать ток, соответствующий их классу по таблице 5. Относительная погрешность для испытательного напряжения должна быть не хуже чем +10 %, а относительная погрешность для амплитуды испытательного тока - не хуже чем +5 %.

Для всех классов постоянная времени цепи не должна быть менее чем 20 мс с относительной погрешностью не хуже чем +20 %.

Настоящее испытание следует повторять 20 раз с интервалом 1 мин. Возвращающееся напряжение должно поддерживаться во время интервала 1 мин и в течение (300 ± 30) мс после последней операции. Значение сопротивления контактов должно быть измерено до и после испытаний контактов при температуре окружающей среды при обоих измерениях. Увеличение сопротивления должно быть менее чем 20 %.

6.10.5 Испытания на устойчивость к внешним воздействующим факторам

Испытания на воздействие условий окружающей среды должны быть проведены для того, чтобы определить:

- эффективность принятых мер по обеспечению нормальной работы вспомогательных цепей и цепей управления при воздействии внешних климатических факторов и вибрации;

- правильность функционирования вспомогательных цепей и цепей управления в пределах полного диапазона фактических условий эксплуатации внутри оболочек.

Испытания на устойчивость к внешним воздействующим климатическим факторам проводятся по ГОСТ 16962.1, на устойчивость к вибрации и сейсмостойкость - по ГОСТ 16962.2.

Испытания должны быть проведены на всех частях вспомогательного оборудования и оборудования управления при условиях, полностью соответствующих условиям работы в смонтированном КРУЭ внутренней или наружной установки и аппаратуре управления. Такие условия удовлетворены, если испытания проводят на полностью собранном КРУЭ согласно 6.1.1. Если это невыполнимо, должны быть приняты меры, обеспечивающие проведение испытаний в условиях, эквивалентных их работе в полностью собранном КРУЭ.

Все испытания должны быть проведены на одном и том же комплекте оборудования на самой ячейке или на ячейке, соединенной с аппаратурой управления.

Допускается не проводить отдельных испытаний на воздействие условий окружающей среды вспомогательных цепей и цепей управления, если они перекрываются испытаниями полностью собранного КРУЭ.

Испытания на устойчивость к климатическим внешним воздействующим факторам предпочтительно следует проводить на полностью собранных вспомогательных цепях и цепях управления. Такие испытания, проведенные на характерной составной части комплекта вспомогательных цепей и цепей управления, рассматривают как подтверждающие правильность функционирования подобных комплектов вспомогательных цепей и цепей управления, относящихся к тому же ряду оборудования коммутационной аппаратуры и аппаратуры управления.

Испытание на устойчивость к климатическим внешним воздействующим факторам нет необходимости повторять при изменении номинального напряжения вспомогательных цепей и цепей управления.

Изменение номинального напряжения питания вспомогательных цепей и цепей управления для некоторых конструкций может иметь влияние на результаты испытаний на устойчивость к климатическим внешним воздействующим факторам. На практике, если иное не оговорено изготовителем, желательно проводить испытания на устойчивость к климатическим внешним воздействующим факторам на вспомогательных цепях и цепях управления, имеющих наибольшее номинальное напряжение питания для того, чтобы засчитать их результаты для всех других подобных вспомогательных цепей и цепей управления, разработанных для меньших значений номинальных напряжений питания.

Поскольку испытания на устойчивость к климатическим внешним воздействующим факторам подтверждают надлежащее функционирование вспомогательных цепей и цепей управления в пределах всего диапазона условий эксплуатации при нормальной работе, их следует проводить при включенных устройствах подогрева, если в документации не оговорено иное.

В конце цикла испытаний, за исключением испытаний на воздействие вибрации, вспомогательные цепи и цепи управления должны быть проверены на способность функционировать в соответствии с установленными условиями. Эти проверки должны базироваться на соответствующем наборе функций. Вспомогательные цепи и цепи управления должны быть запитаны и оставаться в рабочем состоянии во время и после испытания до тех пор, пока будет проведена проверка на функционирование.

Изготовитель должен четко установить, какие функциональные свойства проверяют в конце испытаний.

Если требуются дополнительные испытания КРУЭ, содержащего электронное оборудование и устройства, при специальных условиях окружающей среды, то они должны быть проведены по ГОСТ Р МЭК 60068-2. Дополнительные испытания в условиях повышенной влажности следует проводить по ГОСТ Р 51369.

Испытания выдерживаемым напряжением промышленной частоты согласно 6.10.6 должны быть повторены после завершения всех других типовых испытаний для подтверждения отсутствия снижения рабочих характеристик.

Каждое испытание следует проводить при приложении напряжения:

а) между вспомогательной цепью и цепью управления, соединенными вместе как целое и рамой коммутационного устройства;

б) если практически осуществимо, между каждой частью вспомогательных цепей и цепей управления, которая при нормальном использовании может быть изолирована от остальных частей, и остальными частями, соединенными вместе, и основанием.

Вспомогательные цепи и цепи управления коммутационной аппаратуры и аппаратуры управления считаются выдержавшими испытания, если во время испытаний не произошло полного разряда.

Испытательное напряжение двигателей и других устройств, например электронного оборудования, используемых во вспомогательных цепях и цепях управления, должно быть таким, как испытательное напряжение этих устройств. Если такая аппаратура уже была испытана согласно соответствующим техническим требованиям, она может быть отсоединена для этих испытаний. Пониженные значения испытательного напряжения для вспомогательных составных частей находятся в стадии рассмотрения. Если используют пониженные испытательные напряжения, в документе по испытанию должны быть указаны значения.

Критерий выбора базируется на амплитуде наибольшего из предусмотренных режимов напряжения промышленной частоты, которое может встретиться между двумя точками контура заземления подстанции (например, во время первичного короткого замыкания в цепи или при наличии шунтирующего реактора).

7.2 Испытание вспомогательных цепей и цепей управления

7.2.1 Осмотр вспомогательных цепей и цепей управления и проверка соответствия принципиальным и монтажным схемам

Должны быть проверены: типы материалов, качество сборки, отделка и, если необходимо, защитные покрытия от коррозии. Также необходим визуальный осмотр для проверки удовлетворительного исполнения теплоизоляции. Должен быть выполнен визуальный осмотр органов управления, блокировочных приспособлений, замков и т.д.

Составные части вспомогательных цепей и цепей управления внутри оболочек должны быть проверены на правильность монтажа. Расположение устройств, предназначенных для присоединения внешней проводки, должно быть проверено, чтобы удостовериться в том, что имеется достаточно места для разводки жил многожильных кабелей и для надлежащего соединения проводов.

Провода и кабели должны быть проверены сточки зрения надлежащей разводки. Особое внимание должно быть обращено на отсутствие возможности каких-либо механических повреждений проводов или кабелей из-за близости к острым кромкам или нагревательным элементам или из-за перемещения подвижных частей.

Кроме того, должна быть проверена идентификация составных частей и выводов и, если применимо, идентификация кабелей и проводов. Дополнительно должно быть проверено соответствие вспомогательных цепей и цепей управления принципиальным и монтажным схемам и техническим данным, предусмотренным изготовителем (например, число свободных вспомогательных контактов и класс каждого из них, число, тип и мощность контактов, не являющихся вспомогательными контактами и контактами управления, электрическая мощность шунтовых расцепителей и т.д.).

7.2.2 Испытания на функционирование

Испытания на функционирование всех цепей низкого напряжения должны быть проведены для проверки правильности действия вспомогательных цепей и цепей управления вместе с другими частями коммутационной аппаратуры и аппаратуры управления. Методика испытаний зависит от типа и комплектации цепей низкого напряжения устройства. Эти испытания устанавливаются в соответствующих стандартах для коммутационной аппаратуры и аппаратуры управления. Испытания следует выполнять при верхнем и нижнем пределах значений напряжения питания, определенных в 4.8.3.

Испытание на функционирование на цепях низкого напряжения сборочных единиц и составных частей допускается не выполнять, если их проводят на полностью собранной коммутационной аппаратуре и аппаратуре управления.

7.2.3 Проверка защиты от поражения электрическим током

Должны быть проверены путем визуального осмотра защита от прямого контакта с главной цепью и безопасный доступ к частям вспомогательного оборудования и оборудования управления, подверженного прикосновению при нормальной работе.

7.2.4 Испытания электрической прочности изоляции

Должны быть проведены только испытания напряжением промышленной частоты. Эти испытания следует проводить при таких же условиях, как в 6.2. Испытательное напряжение должно составлять 1 кВ, длительность приложения - 1 мин.

7.3 Измерение сопротивления главной цепи

При проведении приемо-сдаточных испытаний падение напряжения при постоянном токе или сопротивление главной цепи каждого полюса следует измерять в тех же условиях, в которых было проведено соответствующее типовое испытание в части температуры окружающего воздуха и точек измерений. Испытательный ток должен быть в пределах, установленных в 6.4.1.

Измеренное сопротивление не должно превышать 1,2R_и (R_и - сопротивление, измеренное до испытания на превышение температуры).

7.4 Испытание на герметичность

Приемо-сдаточные испытания следует проводить при нормальной температуре окружающего воздуха на оборудовании, заполненном до давления (или плотности), соответствующего практике испытаний изготовителя.

Для газонаполненных систем допускается использовать обнюхивание, если при испытаниях не предусмотрено количественное определение утечки. Чувствительность течеискателя должна быть не менее 10^-2 Па ∙ см³/с.

7.4.1 Автономные системы давления для газа

Испытание допускается выполнять на различных стадиях процесса изготовления или при сборке на месте на частях, составных частях и сборочных единицах.

Критерий одобрения результатов должен быть установлен изготовителем на основании принятого определенного времени между подпитками.

В специальных случаях должно быть определено значение утечки при использовании интегрального метода, как указано в приложении В.

7.4.2 Замкнутые системы давления

Методика испытаний газовой коммутационной аппаратуры - согласно 6.8.2.

Испытание электрической прочности изоляции проводят после механических приемо-сдаточных испытаний в соответствии с требованиями стандарта по продукции.

9 Правила транспортирования, хранения, монтажа, эксплуатации и обслуживания

Транспортирование, хранение и установку коммутационной аппаратуры и аппаратуры управления, а также оперирование и обслуживание следует осуществлять в соответствии с инструкциями изготовителя.

Следовательно, соответствующая версия инструкции по транспортированию, хранению, установке, оперированию и обслуживанию коммутационной аппаратуры и аппаратуры управления должна быть предоставлена изготовителем. Инструкции по транспортированию и хранению должны быть представлены в удобное время до поставки, а инструкции по установке, эксплуатации и обслуживанию - не позднее времени поставки. Предпочтительно руководство по эксплуатации отделить от руководства по установке и обслуживанию.

9.1 Условия транспортирования, хранения и монтажа

Условия транспортирования и хранения КРУЭ в части воздействия климатических факторов внешней среды в зависимости от характера и особенностей упакованной продукции и вида транспорта - по ГОСТ 15150.

Если во время транспортирования, хранения и установки не могут быть гарантированы температура и влажность, оговоренные в заказе, то между потребителем и изготовителем должно быть оформлено специальное соглашение. Может появиться необходимость в специальных мерах предосторожности для защиты изоляции во время транспортирования, хранения и установки и до постановки под напряжение с целью предотвращения поглощения влаги вследствие, например, дождя, снега или конденсации. Должна быть учтена вибрация во время транспортирования. Должны быть выданы соответствующие инструкции.

9.2 Установка

Инструкции, предоставленные изготовителем для каждого вида коммутационной аппаратуры и аппаратуры управления, должны включать в себя, по крайней мере, пункты, перечисленные ниже.

9.2.1 Распаковка и подъем

Каждое КРУЭ должно быть оснащено соответствующими подъемными средствами и маркировано (снаружи), чтобы показать правильный метод подъема. На наружной маркировке должна быть указана максимальная масса заполненного оборудования в килограммах. Специальные устройства подъема должны быть способны поднять каждую транспортную единицу и должны быть даны подробные разъяснения мер предосторожности для ручной установки (например, подъемные скобы/болты, которые не рекомендуется оставлять снаружи, необходимо передвинуть на место установки).

Должна быть предоставлена требуемая информация по распаковке.

9.2.2 Сборка

Если коммутационная аппаратура и аппаратура управления не собираются полностью для транспортирования, все транспортные единицы должны быть четко маркированы. Чертежи, поясняющие сборку этих частей, должны быть приложены к коммутационной аппаратуре и аппаратуре управления.

9.2.3 Монтаж

Инструкции по монтажу КРУЭ и аппаратуры управления, приводных устройств и вспомогательного оборудования должны содержать подробные сведения относительно размещения и фундаментов для возможности подготовки места установки.

В этих инструкциях следует также указывать:

- общую массу КРУЭ, включая дугогасящие или изоляционные жидкости;

- массу дугогасящих или изоляционных жидкостей;

- массу наиболее тяжелой части, поднимаемой отдельно.

9.2.4 Присоединения

Инструкции должны содержать информацию относительно присоединения:

а) проводников, включая необходимые указания по предупреждению перегрева и чрезмерной нагрузки на коммутационную аппаратуру и аппаратуру управления и по обеспечению соответствующих изоляционных промежутков;

б) вспомогательных цепей;

в) систем жидкости или газа, если они имеются, включая размеры и расположение трубопроводов;

г) заземления.

9.2.5 Окончательный осмотр установки

Должны быть даны инструкции по осмотру и испытаниям после завершения монтажа коммутационной аппаратуры и аппаратуры управления и выполнению всех присоединений.

Эти инструкции должны включать в себя:

- перечень рекомендуемых испытаний на месте установки для обеспечения правильной работы;

- методики выполнения любых регулировок, которые могут быть необходимы для обеспечения правильной работы;

- рекомендации по измерениям, которые следует выполнить сзаписью результатов, чтобы облегчить обслуживание в будущем;

- указания по окончательному осмотру и вводу в эксплуатацию.

9.2.6 Основные входные данные, указываемые потребителем:

а) ограничения доступа на месте установки;

б) местные рабочие условия и любые ограничения;

в) наличие и характеристики подъемного оборудования и оборудования обработки;

г) наличие, количество и опыт местного обслуживающего персонала;

д) специальные правила для сосуда под давлением и методики, которые следует применять во время испытаний при установке и вводу в эксплуатацию;

е) требования к интерфейсам для кабелей и трансформаторов высокого напряжения;

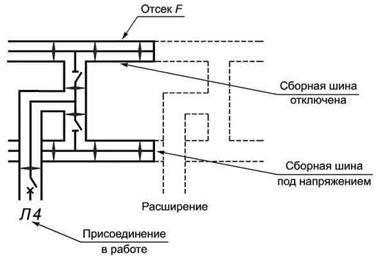

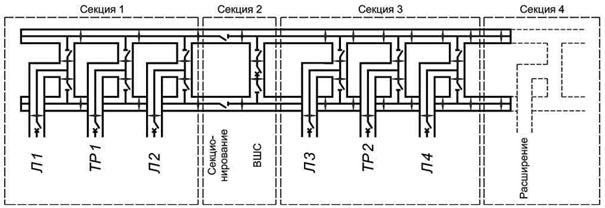

ж) в случае расширений существующей коммутационной аппаратуры и аппаратуры управления:

- возможность расширения в пределах главного и вторичного оборудования,

- внутренние условия эксплуатации или рабочие ограничения, которые должны быть приняты,

- инструкции по безопасности, которых необходимо придерживаться.

9.2.7 Основные данные, указываемые изготовителем:

а) место, необходимое для установки и сборки;

б) размер и масса составных частей и испытательного оборудования;

в) требования к месту установки, в части чистоты, температуры и площади для подготовки;

г) число и квалификация местного персонала, выполняющего монтаж;

д) график работ по монтажу и вводу в эксплуатацию;

е) электрическая энергия, освещение, вода и другие потребности для монтажа и ввода в эксплуатацию;

ж) предложения по обучению монтажного и эксплуатационного персонала;

и) в случае расширения существующего распределительного устройства:

- требования по выводу установленного оборудования для выполнения монтажных работ и графика ввода;

- меры безопасности.

Испытания проводят в соответствии с 7.2.4.

9.2.8.4 Испытание на герметичность

Испытания на герметичность проводят по 7.4.

Испытание на герметичность следует проводить на смонтированных в сети соединениях. Допускается использовать течеискатель.

9.3 Эксплуатация

Руководство по эксплуатации, выпущенное изготовителем, должно содержать следующую информацию:

- общее описание оборудования, в котором особое внимание должно уделяться техническому описанию его характеристик и работе, чтобы потребитель имел соответствующее представление об основных принципах его применения;

- описание мер безопасности для оборудования и работы блокировок и запирающих устройств;

- описание действий, которые необходимо произвести с оборудованием при отключении, заземлении, обслуживании и испытаниях (при необходимости);

- меры защиты от коррозии (при необходимости).

9.4 Обслуживание

Эффективность обслуживания зависит главным образом от того, насколько тщательно руководства по эксплуатации подготовлены изготовителем и выполняются потребителем.

9.4.1 Рекомендации для изготовителя

а) руководство по эксплуатации должно включать в себя:

1) объем и периодичность обслуживания. При этом должны быть учтены следующие факторы:

- коммутационные операции (ток и число),

- общее число операций,

- время нахождения в эксплуатации (периодичность интервалов),

- условия окружающей среды,

- измерения и диагностические испытания (если проводятся),

2) подробное описание работ по обслуживанию:

- рекомендуемое место для работ по обслуживанию (в помещении, снаружи, на заводе, на месте установки и т.д.),

- методики осмотра, диагностических испытаний, проверки, ремонта,

- ссылки на чертежи,

- ссылки на номера частей,

- использование специального оборудования или инструмента,

- меры предосторожности, которые необходимо соблюдать (например, чистота и возможные эффекты от воздействия вредных продуктов горения дуги),

- процедуры смазки,

3) исчерпывающие чертежи деталей коммутационной аппаратуры и аппаратуры управления, важных для обслуживания, с четким обозначением (номер составной части и описание) сборок, сборочных единиц и важнейших частей.

Примечание - В качестве иллюстрации рекомендуется прилагать развернутые подробные чертежи, показывающие относительное положение составных частей в сборках и сборочных единицах.

4) пределы значений и допуски, которые при их превышении вызывают необходимость корректирующих действий:

- уровни давления, плотности,

- резисторы и конденсаторы (главной цепи),

- время срабатывания,

- сопротивление главных цепей,

- характеристики изоляционного газа или жидкости,

- количество и качество газа или жидкости,

- допустимая эрозия деталей, подвергаемых износу,

- вращающие моменты,

- важнейшие размеры,

5) спецификации вспомогательных материалов, содержащие предупреждение об известной несовместимости материалов:

- смазки,

- масла,

- жидкости,

- очищающих и обезжиривающих средств,

6) перечень специальных инструментов, подъемного оборудования и снаряжения, обеспечивающего доступ персонала к оборудованию,

7) испытания после работ по обслуживанию,

8) перечень рекомендуемых запчастей (наименование, порядковый номер, количество) и рекомендации по хранению,

9) оценку продолжительности непосредственно планового обслуживания,

10) указания по утилизации оборудования в конце срока службы, принимая во внимание требования окружающей среды,

б) изготовитель обязан информировать покупателей конкретного типа КРУЭ о способах устранения возможных систематических дефектов и повреждений, возникающих в эксплуатации;

в) изготовитель в течение не менее 10 лет, считая от даты окончания изготовления КРУЭ, должен обеспечивать запасными частями, необходимыми для проведения обслуживания.

9.4.2 Рекомендации для потребителя

а) Если потребитель желает выполнять обслуживание собственными силами, он должен следовать указаниям руководства по эксплуатации изготовителя.

б) Потребитель должен регистрировать:

- тип и серийный номер КРУЭ;

- дату ввода КРУЭ в эксплуатацию;

- результаты всех измерений и испытаний, включая диагностические испытания, проведенные в течение срока службы КРУЭ;

- даты и объем выполненных работ по обслуживанию;

- историю эксплуатации, периодические записи счетчиков числа операций и другие данные (например, операции при токах короткого замыкания);

- ссылки на акты об отказах.

в) В случае отказа или дефекта потребитель должен составить акт об отказе и информировать изготовителя, сообщив особые подробности и принятые меры. В зависимости от причины отказа должен быть сделан его анализ совместно с изготовителем.

9.4.3 Акт об отказе

Назначение акта об отказе - стандартизировать регистрацию отказов КРУЭ со следующими целями:

- описать отказ, используя общепринятую терминологию;

- обеспечить данные для статистики потребителя;

- обеспечить полноценную обратную связь с изготовителем.

Ниже дается руководство по составлению акта об отказе

Акт об отказе должен включать в себя:

а) идентификацию отказавшей коммутационной аппаратуры:

- наименование подстанции,

- идентификацию КРУЭ (изготовитель, тип, серийный номер, номинальные характеристики),

- вид коммутационной аппаратуры (воздушная, элегазовая, вакуумная),

- установка (внутренняя, наружная),

- оболочки,

- приводы (гидравлический, пневматический, пружинный, двигательный, ручной);

б) историю КРУЭ:

- дату ввода в эксплуатацию,

- дату отказа/дефекта,

- общее число рабочих циклов (при необходимости),

- дату последнего обслуживания,

- детали любых изменений, сделанных на оборудовании с момента изготовления,

- режим работы в момент отказа/дефекта (при эксплуатации, обслуживании и т.д.);

в) идентификацию сборочной единицы/составной части, явившейся причиной отказа/дефекта:

- части, подверженные воздействию высокого напряжения,

- электрические цепи управления и вспомогательные цепи,

- приводной механизм,

- другие части;

г) нагрузки, способствовавшие возникновению отказа/дефекта:

- условия окружающей среды (температура, ветер, дождь, снег, лед, загрязнение, молния и иное);

е) классификацию отказа/дефекта:

- большой отказ,

- малый отказ,

- дефект;

д) происхождение и причину отказа/дефекта:

- происхождение (механическое, электрическое, герметичность, если применимо),

- причина (конструкция, изготовление, нечеткие инструкции, неправильные установка, обслуживание, воздействия, превышающие предписанные, и т.д.);

е) последствия отказа или дефекта:

- время вывода КРУЭ из эксплуатации,

- расход времени на ремонт,

- затраты труда,

- стоимость запасных частей.

Акт об отказе может также включать в себя:

- чертежи, эскизы,

- фотоснимки дефектных деталей,

- однолинейную схему подстанции,

- временную последовательность при оперировании,

- записи или графики,

- ссылки на руководства по обслуживанию или эксплуатации.

10 Безопасность

Коммутационную аппаратуру и аппаратуру управления высокого напряжения можно считать безопасными только в том случае, если они установлены согласно соответствующим правилам, включая правила, установленные изготовителем, эксплуатируются и обслуживаются согласно инструкциям изготовителя (см. раздел 9).

К коммутационной аппаратуре и аппаратуре управления высокого напряжения обычно имеют доступ только аттестованные работники. Они должны эксплуатироваться и обслуживаться квалифицированными специалистами.

КРУЭ обеспечивает высокий уровень безопасности по отношению к внешним воздействиям, которые могут нанести вред персоналу, поскольку главные части высокого напряжения окружены оболочкой. Тем не менее электрическое оборудование может представлять потенциальный риск, некоторые примеры которого даны ниже:

- оболочки содержат газ под давлением;

- открытие устройств сброса давления при внутренней дуге, возникшей в исключительных условиях. В экстремальных условиях дуга может прожечь оболочки. Оба явления приводят к внезапному выбросу горячего газа;

- неожиданные явления, которые сами связаны с низким риском для человека, но могут воздействовать на персонал по тревоге и привести к аварии (например, к падению);

- действия по вводу в эксплуатацию, обслуживанию и расширению требуют специального внимания из-за сложности оборудования и его внутренних частей, которые в основном не видны.

Опыт показал, что человеческая ошибка является фактором, который необходимо учитывать, например включение заземлителя на проводник, находящийся под напряжением.

10.1 Предупреждения изготовителям

Изготовитель обязан:

- конструировать и испытывать оболочки, находящиеся под давлением, устройства понижения давления и соответствующие элементы коммутационной аппаратуры в соответствии со стандартами и требованиями;

- обеспечивать подходящими и простыми средствами для проверки систем блокировки (самый разумный путь избежать человеческой ошибки);

- понятно объяснять безопасное оперирование коммутационной аппаратурой в руководстве по эксплуатации. Объяснять предостережения, чтобы предотвратить нежелательную операцию и последствия нежелательной операции;

- обеспечивать потребителя и/или подрядчика информацией, относящейся к окружающей территории и к зданию; информацией по вентиляции и защите от газа, чтобы уменьшить риск персонала в случае возникновения повреждения.

10.2 Предупреждения потребителям

Следующий перечень является примером предупреждений, которые могут быть даны потребителям:

- ограничить доступ к установке персоналом, который прошел обучение и аттестован;

- обеспечить инструктаж оперативного и другого персонала относительно риска и требований безопасности, включая местные инструкции;

- продолжать работу коммутационной аппаратуры до даты, указанной в стандартах, особенно если это касается устройств блокировки и защиты;

- использовать дистанционное управление и обеспечивать соответствующую работу системы блокировки;

- выбирать оборудование, которое снижает риск нежелательного для персонала оперирования (например, быстродействующие заземлители, исполнительные механизмы с дистанционным управлением);

- координировать систему защиты с характеристиками оборудования (например, не осуществлять повторное включение при внутренних повреждениях);

- отчетливо маркировать оборудование для несложного определения отдельных устройств и газовых отсеков.

Специально при обслуживании, ремонте или работе по расширению:

- обеспечивать, чтобы обслуживание, ремонт и работа по расширению проводились только квалифицированным и аттестованным персоналом;

- разрабатывать план по безопасности и защите при выполнении работ. Назначить ответственное лицо за планирование, выполнение и осуществление мер по безопасности и защите;

- проверить устройства блокировки и защиты перед запуском;

- обратить особое внимание на ручные операции, особенно когда на коммутационную аппаратуру и аппаратуру управления подается питание;

- информировать персонал, который может находиться около коммутационной аппаратуры и аппаратуры управления о начале оперирования оборудованием (например, звуковым или световым сигналом);

- обозначить запасные выходы и держать проходы свободными;

- проинструктировать работающих людей о безопасной работе вблизи коммутационной аппаратуры и аппаратуры управления и действиях в аварийной ситуации.

Перечисленные ниже пункты настоящего стандарта обеспечивают персонал мерами безопасности против различных опасностей при работе с коммутационной аппаратурой и аппаратурой управления.

10.3 Электрические аспекты:

- изоляция изолирующих промежутков (см. 4.2);

- заземление (см. 5.3);

- разделение цепей высокого и низкого напряжений (см. 5.4);

- IP код (прямой контакт) (см. 5.12.1).

10.4 Механические аспекты:

- части, находящие под давлением (см. 5.17);

- прилагаемое ручное усилие (см. 5.6.3);

- IP код (подвижные части) (см. 5.12.1).

10.5 Тепловые аспекты:

- максимальная температура доступных частей (см. 4.4.2);

- огнестойкость (см. 5.17).

10.6 Аспекты оперирования:

- зависимая двигательная операция (см. 5.5);

- ручная заводка (см. 5.6.3);

- устройства блокировки (см. 5.10);

- указатель положения (см. 5.11).
