МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

ГОСТ
28984-
2011

МОДУЛЬНАЯ КООРДИНАЦИЯ РАЗМЕРОВ
В СТРОИТЕЛЬСТВЕ

Основные положения

(ISO 1006, NEQ)
(ISO 2848:1984, NEQ)

Москва

Стандартинформ

2013

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений» (ОАО «ЦНИИПромзданий»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (дополнение № 1 к приложению Д протокола № 39 от 8 декабря 2011 г.)

За принятие проголосовали:

Краткое наименование
страны
по MK (ИСО 3166) 004-97

Код страны
по MK (ИСО 3166) 004-97

Сокращенное наименование органа
государственного управления строительством

Азербайджан

AZ

Министерство градостроительства

Армения

AM

Государственный комитет градостроительства и архитектуры

Киргизия

KG

Госстрой

Молдова

MD

Министерство строительства и развития территорий

Россия

RU

Департамент регулирования градостроительной деятельности Министерства регионального развития

Таджикистан

TJ

Агентство по строительству и архитектуре при Правительстве

Узбекистан

UZ

Госархитектстрой

4 Настоящий стандарт соответствует следующим международным стандартам:

ISO 1006 Building construction - Modular coordination - Basic module (Строительство. Модульная координация. Основной модуль)

ISO 2848:1984 Building construction - Modular coordination - Principles and rules (Строительство. Модульная координация. Принципы и правила).

Степень соответствия - неэквивалентная (NEQ)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 24 мая 2012 г. № 77-ст межгосударственный стандарт ГОСТ 28984-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.

6 ВЗАМЕН ГОСТ 28984-91

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Национальные стандарты», а текст изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

Содержание

ГОСТ 28984-2011

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МОДУЛЬНАЯ КООРДИНАЦИЯ РАЗМЕРОВ В СТРОИТЕЛЬСТВЕ

ОСНОВНЫЕ ПОЛОЖЕНИЯ

Modular coordination of construction dimensions. General

Дата введения - 2013-01-01

1 Область применения

Настоящий стандарт распространяется на здания и сооружения различного функционального назначения.

Настоящий стандарт устанавливает основные положения модульной координации размеров при проектировании и строительстве зданий и сооружений, являющейся основой унификации и стандартизации, обеспечивающей взаимосогласованность и взаимозаменяемость строительных изделий, элементов оборудования и другой продукции, применяемой в процессе строительства и последующей эксплуатации.

Настоящий стандарт не распространяется на проектирование и строительство зданий и сооружений:

- с габаритами, определяемыми специфическими видами оборудования, размеры и форма которого препятствуют применению правил модульной координации размеров в строительстве;

- подлежащих реконструкции, построенных ранее без соблюдения правил модульной координации размеров в строительстве (в том числе пристраиваемых к объектам);

- проектируемых полностью или частично с косоугольными и криволинейными очертаниями.

В настоящем стандарте используются единые международные термины, единые значения наиболее применяемых укрупненных модулей («мультимодули») и дробных модулей («субмодули»).

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 21778-81 Система обеспечения точности геометрических параметров в строительстве. Основные положения

ГОСТ 21779-82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

ГОСТ 21780-2006 Межгосударственный стандарт. Система обеспечения точности геометрических параметров в строительстве. Расчет точности

ГОСТ 26607-85 Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 модуль (основной модуль): Исходная линейная условная единица измерения, применяемая для взаимосогласованности и координации размеров зданий и сооружений, их элементов, строительных конструкций, изделий и элементов оборудования. Основной модуль принят за основу для назначения других, производных от него модулей. Международное стандартизированное обозначение основного модуля «М».

3.2 укрупненный модуль (мультимодуль): Производная величина, кратная основному модулю. Укрупненный модуль используется для сокращения количества горизонтальных и вертикальных модульных размеров. Укрупненный модуль используется как базис (основа) для выбора укрупненных размеров при проектировании пространств и конструктивных элементов зданий и сооружений.

3.3 дробный модуль (субмодуль): Производная величина, составляющая часть основного модуля.

3.4 модульный размер: Размер, равный или кратный основному модулю, укрупненному модулю (мультимодулю) или дробному модулю (субмодулю).

3.5 модульная координационная пространственная система: Условная трехмерная система плоскостей и линий их пересечения с расстояниями между ними, равными или кратными основному модулю или мультимодулю.

3.6 модульная координация размеров в строительстве; МКРС: Взаимное согласование размеров зданий и сооружений, а также размеров и расположения их элементов, строительных конструкций, изделий и элементов на основе применения модулей.

3.7 координационная плоскость: Одна из плоскостей модульной пространственной координационной системы, ограничивающих координационное пространство.

3.8 конструктивная плоскость: Грань элемента, ограничивающая его конструктивный размер.

3.9 модульная сетка: Совокупность линий на одной из плоскостей модульной пространственной координационной системы. Основная модульная сетка - это сетка, расстояние между параллельными линиями которой равно укрупненным модулям (мультимодулям).

3.10 координационная линия: Линия пересечения координационных плоскостей.

3.11 координационное пространство: Модульное пространство, ограниченное координационными плоскостями, предназначенное для размещения здания, сооружения, их элементов, конструкций, изделий, элементов оборудования.

3.12 координационная ось: Одна из координационных линий, определяющих членение здания или сооружения на модульные шаги и высоты этажей.

3.13 привязка к координационной оси: Расположение объемно-планировочных структур и конструктивных элементов, а также встроенного оборудования по отношению к координационной оси.

3.14 координационный размер, основные координационные размеры: Модульные размеры по горизонтали и/или вертикали, определяющие границы координационного пространства в одном из направлений. Геометрические модульные размеры пролетов, шагов и высот этажей.

3.15 модульный шаг: Расстояние между двумя координационными осями в плане.

3.16 модульная высота этажа (координационная высота этажа): Расстояние между горизонтальными координационными плоскостями, ограничивающими этаж здания или сооружения.

3.17 высота помещения от пола до потолка: Проектный размер от уровня чистого пола до низа потолка, в том числе подвесного.

3.18 высота от подвесного потолка до низа перекрытия: Проектный размер от низа подвесного потолка до низа конструкции перекрытия и/или покрытия.

3.19 высота чистого пола: Проектный размер от уровня верха несущей конструкции до отметки уровня чистого пола.

3.20 конструктивный размер: Проектный размер строительной конструкции, изделия, элемента оборудования.

3.21 перепад высот: Проектный размер по вертикали между двумя смежными этажами или кровлями.

3.22 вставка (немодульный размер, нейтральная зона): Пространство между координационными плоскостями в местах разрыва модульной координационной системы, в том числе в местах деформационных, температурных или осадочных швов, примыканий различных модульных сеток, изменениях направления модульных сеток (угол поворота). В зависимости от конфигурации вставки ее размеры могут приниматься немодульными.

4 Общие положения

4.1 Модульная координация размеров в строительстве осуществляется на базе модульной пространственной координационной системы.

4.2 МКРС предусматривает предпочтительное применение прямоугольной модульной пространственной координационной системы (см. рисунок 1).

4.3 Основами модульной координации размеров в строительстве являются:

- модуль (основной модуль);

- укрупненные модули (мультимодули);

- дробные модули (субмодули);

- система координат пространственной координационной системы, применение горизонтальных и вертикальных модульных сеток.

к1М, к2М, к3М - координационные размеры, кратные модулю

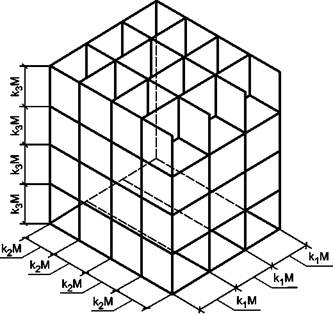

Рисунок 1 - Прямоугольная модульная координационная система

4.4 При проектировании зданий, сооружений, их элементов, строительных конструкций и изделий допускается применение горизонтальных и вертикальных модульных сеток на соответствующих плоскостях координационной системы.

4.5 При назначении размеров и расположения элементов необходимо наряду с функциональной и экономической целесообразностью принимаемых решений обеспечивать ограничение числа типоразмеров строительных изделий.

4.6 Следует применять наибольшие размеры мультимодулей и субмодулей.

4.7 МКРС устанавливает правила назначения следующих категорий размеров:

- основных горизонтальных и вертикальных координационных размеров в плане L0 (пролет), В0 (шаг) и Н0 (высота этажа);

- координационных размеров элементов (см. рисунок 6): длины l0 , ширины b0 и высоты h0;

- конструктивных размеров элементов (см. рисунок 9): длины l, ширины b и высоты h.

4.8 Использование модульной координации размеров в строительстве не означает ограничения использования продукции, не соответствующей настоящему стандарту.

5 Модули и правила их применения

5.1 Модуль (основной модуль). Значение основного модуля для координации размеров принимают равным 100 мм и обозначают буквой «М».

5.2 Для назначения координационных размеров объемно-планировочных и конструктивных элементов, строительных изделий, оборудования, а также для построения систематических рядов однородных координационных размеров могут применяться наряду с основным производные модули.

5.2.1 Укрупненный модуль (мультимодуль) рекомендуется применять при назначении координационных размеров и размеров модульных сеток. Возможно применение следующих мультимодулей: 60М; 30М; 15М; 12М; 6М; 3М, равных 6000; 3000; 1500; 1200; 600; 300 мм соответственно.

5.2.2 Дробный модуль (субмодуль) может быть использован там, где невозможно применить основной модуль, при назначении размеров, меньших чем основной модуль. Возможно назначать следующие субмодули: 1/2М; 1/4М; 1/5М, равные 50, 25, 20 мм соответственно.

5.3 В зданиях и сооружениях следует обеспечивать взаимосвязи между различными укрупненными модулями (мультимодулями).

5.4 Основная модульная сетка - это сетка, расстояние между параллельными линиями которой равно укрупненным модулям (мультимодулям).

5.5 Многомодульные сетки - это сетки, используемые в дополнение к основной модульной сетке, в которых расстояния в двух направлениях могут быть равны различным укрупненным модулям (мультимодулям), см. рисунок 2.

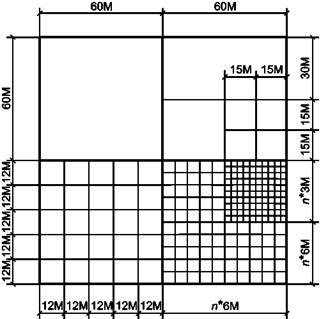

Рисунок 2 - Многомодульные сетки

5.6 Модульная пространственная координационная система и соответствующие модульные сетки с делениями, кратными определенному мультимодулю, должны быть, как правило, непрерывными (см. рисунок 3а) для всего проектируемого здания или сооружения.

5.7 Прерывная модульная пространственная координационная система с парными координационными осями (граничная привязка) и немодульными размерами (вставками) между ними, размером с, кратным меньшему модулю (см. рисунки 3б, 3в), следует применять:

- в местах устройства деформационных и осадочных швов;

- при толщине внутренних стен 300 мм и более, в том числе при наличии в них вентиляционных каналов;

- при необходимости обеспечить угол поворота пространственной координационной системы или модульной сетки (см. рисунок 4).

5.8 Допускается прерывать модульную сетку при необходимости вместить немодульный элемент, например, чтобы вместить разделительный элемент в виде противопожарной преграды. Ширина зоны разрыва модульной сетки (вставка) может быть модульной или немодульной (см. рисунок 5).

Примечания

а) Непрерывная система с совмещением координационных осей с осями несущих стен;

б) Прерывная система с парными координационными осями и вставками (нейтральными зонами) между ними;

в) Прерывная система при парных координационных осях, проходящих в толще стен

L0 (l0) - координационный размер

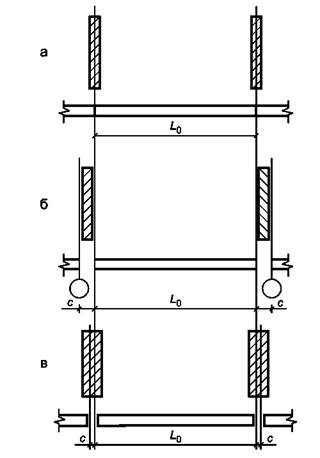

Рисунок 3 - Расположение координационных осей в плане зданий с несущими стенами

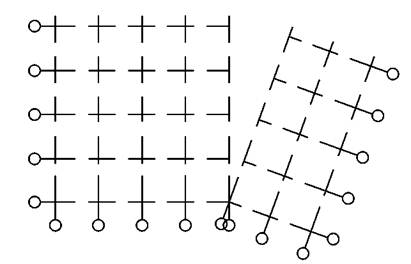

Рисунок 4 -Угол поворота пространственной координационной системы и/или модульной сетки

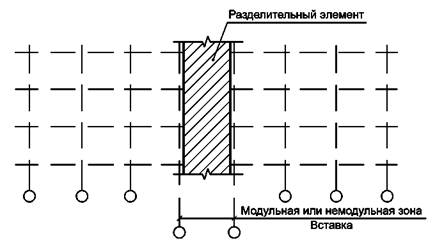

Рисунок 5 - Прерывание модульных сеток

5.9 Укрупненные модули для размеров в плане каждого конкретного вида зданий и сооружений, их планировочных и конструктивных элементов, проемов и т. д. предпочтительно назначать исходя из условия, что каждый относительно меньший модуль кратен всем большим, чем достигается совместимость членений модульных сеток.

5.9.1 Полные группы, отвечающие указанному правилу, должны быть:

а) М-3М-6М-12М-60М;

б) М-3М-15М-30М-60М.

5.9.2 Неполные группы, в том числе связанные закономерной последовательностью удвоения модулей, должны быть:

а) 3М-6М-12М - предпочтительно для зданий и сооружений с относительно равным размером помещений;

б) 15М-30М-60М - предпочтительно для зданий и сооружений с относительно равными, но большими размерами помещений, применимые также и для других зданий при конструктивных системах, допускающих значительную свободу планировки.

5.10 Для сокращения числа типоразмеров строительных изделий рекомендуется применять более крупные модули с учетом функциональных требований и экономической целесообразности, а также отбирать ограниченное число предпочтительных размеров, кратных этим модулям; отбор размеров должен проводиться путем последовательного увеличения их градации или выборочным путем.

5.11 Модульные шаги в каркасных зданиях различного назначения и соответствующие им длины плит, балок, ферм рекомендуется предпочтительно принимать кратными наиболее крупным из установленных укрупненных модулей (мультимодулей) 60М и 30М, а для некоторых видов зданий также 12М и 15М.

5.12 Мультимодули 3М, 6М предназначены предпочтительно для членения конструктивных элементов для размеров проемов и простенков наружных стен, размещения перегородок, а также для размеров шагов в некоторых видах зданий при конструктивных системах, ограничивающих свободу планировки.

5.13 Основной модуль М и субмодуль 1/2М следует применять в качестве предпочтительных для назначения координационных размеров сечения конструктивных элементов - колонн, балок, толщин стен и плит перекрытий, членения плоскостей фасадов и интерьеров, для координационных размеров облицовочных плиток и других отделочных изделий, а также элементов оборудования. Эти же модули могут использоваться для размеров доборных элементов, проемов, а также для размеров и размещения перегородок.

5.14 Для расстановки и назначения размеров ненесущих перегородок и проемов внутренних дверей, а также координационных размеров доборных, крайних и некоторых других элементов (например, сечений колонн и подкрановых балок), если это экономически обосновано и не приводит к отклонениям от модульных размеров примыкающих к ним элементов иного назначения, применяется основной модуль М и субмодуль 1/2М.

5.15 Субмодуль 1/5М следует применять для относительно малых толщин стен, перегородок, плит перекрытий и покрытия.

5.16 Принятые пределы применения модулей необязательны для слагаемых (аддитивных) координационных размеров конструктивных элементов, в т. ч. при соединениях с разделяющими элементами или интервалами.

6 Координационные и конструктивные размеры строительных элементов и элементов оборудования

6.1 Координационные размеры l0, b0, h0 строительных конструкций, изделий, элементов оборудования принимают равными соответствующим размерам их координационных пространств.

6.2 Координационные размеры конструктивных элементов устанавливают в зависимости от основных координационных размеров здания и сооружения.

6.3 Координационный размер конструктивного элемента принимают равным основному координационному размеру здания и сооружения, если расстояние между двумя координационными осями здания и сооружения полностью заполняют этим элементом (см. рисунок 6).

Примечание - Вместо указанных на рисунке координационных размеров длины (L0(l0) могут быть соответственно приняты ширина (В0(b0) или высота (H0(h0).

Рисунок 6 - Координационный размер элемента

6.4 Выбор предельных координационных размеров строительной конструкции, изделия или элемента оборудования в плане и по высоте для производных модулей должен основываться на их величине и возможности максимального укрупнения в пределах координационного размера.

6.5 Слагаемые (аддитивные) размеры конструктивных элементов в плане и по высоте, а также размеры пролетов, шагов и высот этажей, не требующих больших объемно-планировочных элементов, назначают предпочтительно кратными мультимодулям 3М, 6М, 12М.

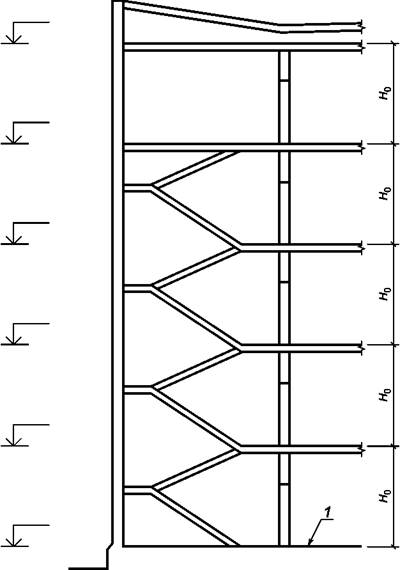

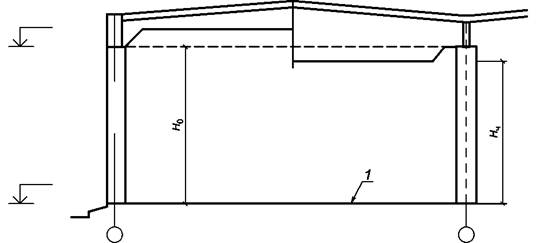

6.6 Модульные (координационные) высоты этажа во всех зданиях, а также соответствующие координационные размеры по вертикали для колонн, стеновых панелей, больших проемов и ворот назначаются в соответствии с мультимодулями 3М, 6М, за исключением малых проемов, окон, дверей, кратных М.

6.7 Высоту помещения от чистого пола до потолка Нч следует принимать в соответствии с правилами назначения модульной высоты этажа (см. рисунок 7).

6.8 Минимальную высоту от низа подвесного потолка до низа перекрытия Нпп при условии размещения в нем инженерных коммуникаций и оборудования следует принимать 3М; для назначения размера более этого мультимодуля следует использовать основной модуль М (см. рисунок 7).

6.9 Для обеспечения координационной высоты при изменении уровня этажей или кровель (перепад высоты Нкп) от 300 до 2400 мм следует использовать мультимодуль ЗМ, свыше 2400 мм - мульти-модуль 6М (см. рисунок 8).

6.10 Координационные размеры, не зависящие от основных координационных размеров (например, сечения колонн, балок, толщины стен и перекрытий), назначают предпочтительно кратными основному модулю М или субмодулям 1/2М, 1/5М.

6.11 Конструктивные размеры l, b, h, d строительных элементов следует определять исходя из их координационных размеров за вычетом соответствующих частей ширины зазоров (см. рисунок 9):

l = l0 - q1 - q2.

Размеры зазоров следует устанавливать в соответствии с ГОСТ 21778, ГОСТ 21779, ГОСТ 21780, ГОСТ 26607.

1 - перекрытие; 2 - чистый пол; 3 - подвесной потолок; dп - толщина пола

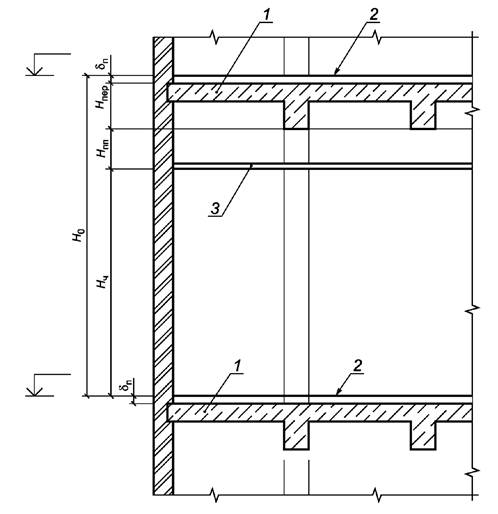

Рисунок 7 - Назначение координационной высоты этажа, высоты помещения и минимальной
высоты от низа подвесного потолка до низа перекрытия

УЧП - уровень чистого пола

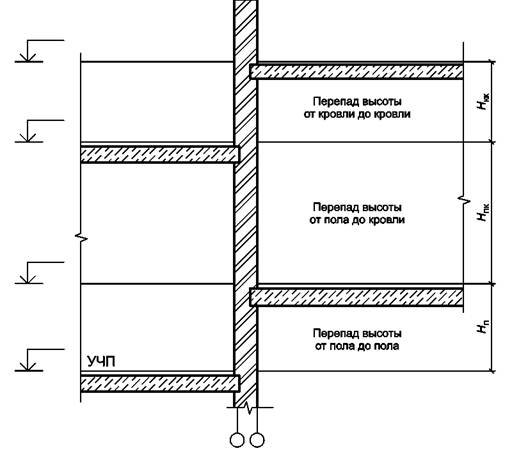

Рисунок 8 - Изменение уровня этажей или кровли (перепад высоты)

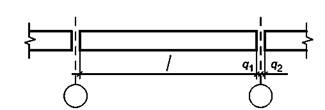

Рисунок 9 - Назначение конструктивных размеров

7 Привязка конструктивных элементов к координационным осям

7.1 Расположение и взаимосвязь конструктивных элементов следует осуществлять на основе модульной пространственной координационной системы путем привязки их к координационным осям.

7.2 Привязку конструктивных элементов определяют расстоянием от координационной оси до координационной плоскости элемента или геометрической оси его сечения.

7.3 Конструктивная плоскость (грань) элемента в зависимости от особенностей примыкания его к другим элементам может отстоять от координационной плоскости на установленный размер или совпадать с ней.

7.4 Привязку конструктивных элементов зданий и сооружений к координационным осям следует принимать с учетом применения строительных изделий одинаковых типоразмеров для средних и крайних однородных элементов, а также для зданий и сооружений с различными конструктивными системами.

7.5 Привязку несущих стен к координационным осям принимают в зависимости от их конструкции и расположения в здании.

7.5.1 Геометрическая ось внутренних несущих стен, как правило, должна совмещаться с координационной осью (см. рисунок 10а).

7.5.2 Внутренняя координационная плоскость наружных несущих стен должна смещаться внутрь здания на расстояние а от координационной оси (см. рисунки 10б, 10в), равное половине координационного размера толщины параллельной внутренней несущей стены d0/2 или кратное М, 1/2М или 1/5М. При опоре плит перекрытий на всю толщину несущей стены допускается совмещение наружной координационной плоскости стен с координационной осью (см. рисунок 10г).

7.5.3 Для стен из немодульных материалов допускается корректировать размер привязки в целях применения типоразмеров плит перекрытий, элементов лестниц, окон, дверей и других элементов, применяемых при иных конструктивных системах зданий и сооружений и устанавливаемых в соответствии с модульной системой.

Примечания

1 Значение привязок от координационных осей указаны до координационных плоскостей элементов.

2 Наружная плоскость наружных стен находится с левой стороны каждого изображения.

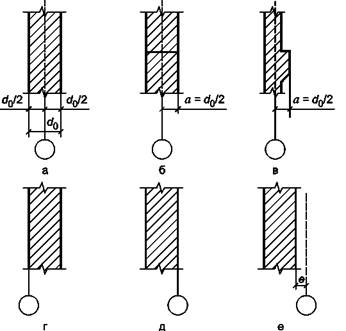

Рисунок 10 - Привязка стен к координационным осям

7.6 Внутренняя координационная плоскость наружных самонесущих и навесных стен должна совмещаться с координационной осью (см. рисунок 10д) или смещаться на размер е с учетом привязки несущих конструкций в плане и особенностей примыкания стен к вертикальным несущим конструкциям или перекрытиям (см. рисунок 10е).

7.7 Привязка колонн в каркасных зданиях должна приниматься в зависимости от их расположения в здании.

7.7.1 В каркасных зданиях колонны средних рядов следует располагать так, чтобы геометрические оси их сечения совмещались с координационными осями (см. рисунок 11а). Допускаются другие привязки колонн в местах деформационных швов, вставок (нейтральных зон), перепада высот и в торцах зданий, а также в отдельных случаях, обусловленных унификацией элементов перекрытий в зданиях с различными конструкциями опор.

7.7.2 Привязку крайних рядов колонн каркасных зданий к крайним координационным осям принимают с учетом унификации крайних элементов конструкций (ригелей, панелей стен, плит перекрытий и покрытий) с рядовыми элементами, при этом в зависимости от типа и конструктивной системы здания привязку следует осуществлять одним из следующих способов:

- геометрическую ось колонн совмещают с координационной осью (см. рисунок 11б);

- внешнюю координационную плоскость колонн совмещают с координационной осью (см. рисунок 11в).

7.7.3 В торцах зданий допускается смещать геометрические оси колонн внутрь здания на расстояние к (см. рисунок 11г), кратное модулю 3М и, при необходимости, М или 1/2М.

7.7.4 При привязке колонн крайних рядов к координационным осям, перпендекулярным к направлению этих рядов, следует совмещать геометрические оси колонн с указанными координационными осями; исключения возможны в отношении угловых колонн и колонн у торцов зданий, деформационных швов и вставок.

(Поправка)

а

б

в

г

Рисунок 11 - Привязка колонн каркасных зданий к координационным осям

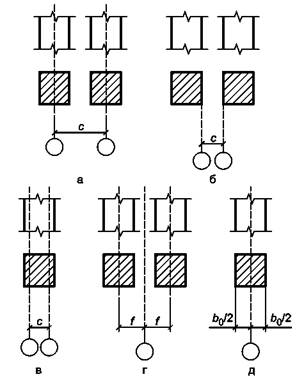

7.8 В зданиях, в местах перепада высот, деформационных швов и вставок, осуществляемых на парных или одинарных колоннах (или несущих стенах), привязываемых к двойным или одинарным координационным осям, следует руководствоваться следующими правилами:

- расстояние с между парными координационными осями (см. рисунки 12а, 12б, 12в) должно быть кратным модулю 3М и, при необходимости, М или 1/2М; привязка каждой из колонн к координационным осям должна приниматься в соответствии с требованиями 7.7;

- при парных колоннах (или несущих стенах), привязываемых к одинарной координационной оси, расстояние f от координационной оси до геометрической оси каждой из колонн (см. рисунок 12г) должно быть кратным модулю 3М и, при необходимости, М или 1/2М;

- при одинарных колоннах, привязываемых к одинарной координационной оси, геометрическую ось колонн совмещают с координационной осью (см. рисунок 12д).

Примечание - При расположении стен между парными колоннами одна из ее координационных плоскостей совпадает с координационной плоскостью одной из колонн.

7.9 В зданиях из объемных блоков следует, как правило, располагать блоки симметрично между координационными осями непрерывной модульной сетки.

7.10 В многоэтажных зданиях координационные плоскости чистого пола лестничных клеток следует совмещать с горизонтальными основными координационными плоскостями (см. рисунок 13).

7.11 В одноэтажных зданиях координационную плоскость чистого пола следует совмещать с нижней горизонтальной основной координационной плоскостью (см. рисунок 14).

7.12 В одноэтажных зданиях следует совмещать с верхней горизонтальной основной координационной плоскостью наиболее низкую опорную часть покрытия (см. рисунок 14).

7.13 Привязку элементов цокольной части стен к нижней горизонтальной основной координационной плоскости первого этажа и привязку фризовой части стен к верхней горизонтальной основной координационной плоскости верхнего этажа принимают с таким расчетом, чтобы координационные размеры нижних и верхних элементов стен были кратными модулю 3М и, при необходимости, М или 1/2М.

Рисунок 12 - Привязка колонн и стен к координационным осям в местах деформационных швов

1 - координационная плоскость чистого пола

Рисунок 13 - Модульная (координационная) высота этажа многоэтажных зданий

1 - координационная плоскость чистого пола

Рисунок 14 - Модульная (координационная) высота этажа одноэтажных зданий

Приложение А
(справочное)

Таблица основных показателей модульной координации размеров в строительстве

Таблица А.1

Наименование показателя

Показатели модульной координации (показатель, размерность)

Россия (МКРС)

Германия (ДИН)

ИСО

США (АСТМ)

Англия (БС)

Основной модуль

М = 100 мм

М = 100 мм

IM = 100 мм

М = 100 мм (СИ);
М = 4 дюйма

М = 100 мм

Укрупненные модули (мультимодули)

60М

-

60М

60М

60М

-

-

-

57М

-

-

-

-

54М

-

-

-

-

51М

-

-

-

-

48М

-

-

-

-

45М

-

-

-

-

42М

-

-

-

-

39М

-

-

-

-

36М

-

30М

-

30М

30М

30М

-

-

-

27М

-

-

-

-

24М

-

-

-

-

21М

-

-

-

-

18М

-

15М

-

15М

15М

15М

12М

12М

12М

12М

12М

-

-

-

-

Дробные модули (субмодули)

-

3/4М

-

-

-

1/2М

1/2М

1/2М

-

50 мм

1/4М

1/4М

-

-

25 мм

1/5М

-

-

-

-

Модульные пространственные сетки

Да

Да

Да

-

Да

Многомодульные сетки

Да

-

Да

Да

Да

Немодульные размеры

Допускаются

-

Допускаются

Допускаются, нейтральные зоны

Допускаются

Координационные размеры

Кратно

Кратно

-

Кратно, допускаются немодульные размеры

Кратно, допускаются немодульные размеры

Основные нормативные документы

Настоящий стандарт

DIN 18000

ISO

ASTM Е577-85(2002)

BS 6750:1986

Библиография

[1]

ИСО1006

Строительство. Модульная координация. Основной модуль



(ISO 1006)

(Building construction - Modular coordination - Basic module)

[2]

ИСО 2848:1984

Строительство. Модульная координация. Принципы и правила



(ISO 2848:1984)

(Building construction - Modular coordination - Principles and rules)

[3]

ИСО 1040

Строительство. Модульная координация. Мультимодули для горизонтальных координационных размеров



(ISO 1040)

(Building construction - Modular coordination - Multimodules for horizontal coordinating dimensions)

[4]

ИСО 6512

Строительство. Модульная координация. Высота этажей и помещений



(ISO 6512)

(Building construction - Modular coordination - Storey heights and room heights)

[5]

ИСО 6513

Строительство. Модульная координация. Серии предпочтительных мультимодулей для горизонтальных размеров



(ISO 6513)

(Building construction - Modular coordination - Series of preferred multimodular sizes for horizontal dimensions)

[6]

ИСО 6514

Строительство. Модульная координация. Предпочтительные субмодули



(ISO 6514)

(Building construction - Modular coordination - Sub-modular increments)

[7]

БС 6750:1986

Британский стандарт. Требования модульной координации в строительстве



(BS 6750:1986)

(British Standard Specification for Modular coordination in building)

[8]

АСТМ Е 577-85

Модульная координация элементов и систем в строительстве (утвержден в 2002)



(ASTM Е 577-85)

[(Reapproved 2002). Standard Guide for Dimensional Coordination of Rectilinear Building Parts ell IU OyolollloJ

[9]

ДИН 18000

Модульная координация в строительстве. (Утвержден: 2003-04-01)



(ONORM DIN 18000)

[(Ausgabe: 2003-04-01). Modulordnung im Bauwesen (Modular coordination in building)]



Ключевые слова: модульная координация размеров в строительстве, модуль, укрупненный модуль (мультимодуль), дробный модуль (субмодуль), координационная плоскость, координационный размер, привязка, конструктивный размер, вставка, модульная сетка, перепад высоты, высота этажа, назначение размеров, гармонизация







© 2013 Ёшкин Кот :-)
