ИСПЫТАНИЯ РАЗРУШАЮЩИЕ СВАРНЫХ
ШВОВ МЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ

Испытание на ударный изгиб.

Расположение образца для испытания, ориентация
надреза и испытание

ISO 9016:2001
Destructive tests on welds in metallic materials - impact
tests - Test speciment location, notch orientation and examination
(IDT)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным учреждением «Научно-учебный центр «Сварка и контроль» при МГТУ им. Н.Э. Баумана (ФГУ «НУЦСК» при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 «Сварка и родственные процессы»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2011 г. № 663-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 9016:2001 «Разрушающие испытания сварных швов металлических материалов. Ударные испытания. Расположение образца для испытания, ориентация надреза и испытание» (ISO 9016:2001 «Destructive tests on welds in metallic materials - Impact tests - Test specimen location, notch orientation and examination»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

ГОСТ Р ИСО 9016-2011

ИСПЫТАНИЯ РАЗРУШАЮЩИЕ СВАРНЫХ ШВОВ МЕТАЛЛИЧЕСКИХ
МАТЕРИАЛОВ

Испытание на ударный изгиб.

Расположение образца для испытания, ориентация надреза и испытание

Дата введения - 2013-01-01

1 Область применения

Настоящий стандарт устанавливает методику обозначения образцов, вырезаемых из сварного соединения для испытаний на ударный изгиб, в зависимости от места их расположения в сварном соединении и ориентации надреза, а также требования к проведению испытаний и оформлению результатов испытаний.

Стандарт применяется ко всем сварным металлическим конструкциям при испытании на ударный изгиб стыковых сварных соединений, выполненных сваркой плавлением.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий международный стандарт:

ИСО 148:1983^* Сталь. Испытание на ударный изгиб по методу Шарпи (испытание образцов с V-образным надрезом)

________

^* Заменен на ИСО 148-1:2009.

ISO 148:1983 Steel-Charpy impact test (V-notch)

3 Метод испытаний

Испытание на ударный изгиб должно проводиться в соответствии с ИСО 148. Температура испытаний, место расположения образцов для испытаний в сварном соединении, ориентация надреза, тип и размеры образцов определяются соответствующими стандартами на испытание.

В дополнение к требованиям ИСО 148 разметка положения надреза может быть произведена по макрошлифам.

4 Методика обозначения

4.1 Состав обозначения

Обозначение состоит из буквенных и цифровых символов. Буквы обозначают место расположения, форму и ориентацию надреза, цифры обозначают расстояние (в миллиметрах) от базовой линии (RL) до оси надреза и расстояние от лицевой поверхности сварного соединения до поверхности образца для испытаний Методика обозначения показана в таблицах 1 и 2. Образцы вырезаются поперек контролируемого сварного соединения.

4.2 Значения символов

Символы в обозначении имеют следующие значения:

- 1-й символ: U - образец с U-образным надрезом,

V - образец с V-образным надрезом;

- 2-й символ: W - надрез в металле сварного шва, базовой линией является ось сварного шва,

Н - надрез в зоне термического влияния; базовая линия проходит через линию сплавления (надрез включает зону термического влияния);

- 3-й символ: S - надрез на поверхности образца, параллельной лицевой поверхности¹⁾ сварного соединения,

Т - надрез на поверхности образца, перпендикулярной к лицевой поверхности сварного соединения;

________

¹⁾ Эта ориентация надреза эквивалентна обозначению «надрез поверхности», используемому при механических испытаниях на растяжение.

- 4-й символ: а - расстояние от базовой линии до оси надреза (если надрез производится по базовой линии (RL), то а = 0, что указывается в обозначении);

- 5-й символ: b - расстояние от лицевой поверхности сварного соединения²⁾ до ближайшей поверхности образца (если поверхность образца совпадает с лицевой поверхностью сварного соединения, то b = 0, что указывается в обозначении).

________

²⁾ При двухсторонней сварке за лицевую сторону сварного соединения принимают сторону с наибольшей шириной сварного шва или сторону, которая сваривалась первой.

4.3 Дополнительная информация

В случаях, когда требуется более точно указать место расположения или ориентацию надреза, разрабатывается пояснительная записка.

5 Примеры обозначения

Примеры обозначения приведены в таблицах 1 и 2 и на рисунке 1.

Таблица 1 - Обозначение образцов с надрезом поверхности, параллельной лицевой поверхности контролируемого сварного соединения (символ S)

Таблица 2 - Обозначение образцов с надрезом поверхности, перпендикулярной к лицевой поверхности контролируемого сварного соединения (символ Т)

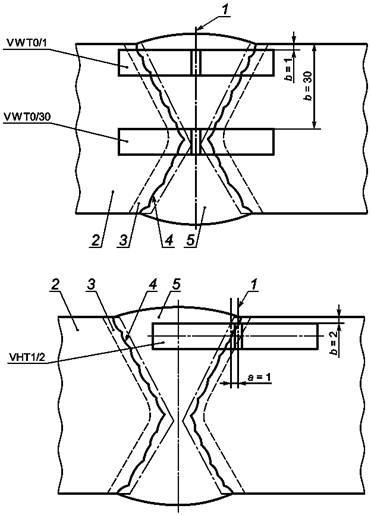

1 - ось надреза; 2 - основной металл; 3 - зона термического влияния; 4 - линия сплавления;
5 - металл сварного шва

Рисунок 1 - Типовые примеры обозначения образцов для испытаний

6 Процедура испытаний

Образцы, вырезанные по настоящему стандарту, испытываются в соответствии с ИСО 148.

7 Протокол испытаний

Протокол испытаний должен включать следующую информацию, дополнительно к той, что указана в ИСО 148:

a) ссылку на настоящий стандарт;

b) обозначение образца;

c) эскиз, если требуется;

d) вид и размеры обнаруженных дефектов в изломе;

e) другая информация, если требуется применяемыми стандартами на испытание и/или соглашением с партнерами.

Пример формы протокола испытаний приведен в приложении А.

Приложение А
(рекомендуемое)

Форма протокола испытаний

Приложение ДА
(справочное)

Сведения о соответствии ссылочных международных стандартов ссылочным
национальным стандартам Российской Федерации

Таблица ДА.1
