ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
стандарт
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
54943 -
2012

ЗДАНИЯ И СООРУЖЕНИЯ

Метод определения показателя дискомфорта
при искусственном освещении помещений

Москва

Стандартинформ

2013

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации – ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук» (НИИСФ РААСН) при участии Общества с ограниченной ответственностью «ЦЕРЕРА-ЭКСПЕРТ» (ООО «ЦЕРЕРА-ЭКСПЕРТ»), Общества с ограниченной ответственностью «Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С. И. Вавилова» (ООО «ВНИСИ им. С. И. Вавилова»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 июля 2012 г. № 204-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

1 Область применения. 2

2 Нормативные ссылки. 2

3 Термины и определения. 3

4 Расчет объединенного показателя дискомфорта UGR.. 4

5 Стандартная таблица значений объединенных показателей дискомфорта, приведенных к световому потоку 1000 лм.. 7

Приложение А (обязательное) Значения индексов позиции для светильников стандартного расположения в плане помещения по [3] 12

Приложение Б рекомендуемое) Вспомогательные таблицы для расчета объединенного показателя дискомфорта UGR(Ф0) 14

Приложение В (справочное) Пример расчета объединенного показателя дискомфорта. 17

Приложение Г (справочное) Программные средства, позволяющие рассчитывать объединенный показатель дискомфорта и стандартную таблицу объединенного показателя дискомфорта при освещении помещений. 25

Библиография. 25



ГОСТ Р 54943-2012

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЗДАНИЯ И СООРУЖЕНИЯ

Метод определения показателя дискомфорта
при искусственном освещении помещений

Buildings and structures. Method for determining the discomfort glare rating in interior lighting

Дата введения - 2013-01-01

1 Область применения

Настоящий стандарт устанавливает метод определения объединенного показателя дискомфорта UGR для общего искусственного освещения помещений на основе фотометрических данных светильников и расположения их в помещении.

Стандарт также определяет метод расчета и форму представления стандартной таблицы объединенных показателей дискомфорта UGR, представляющей значения объединенного показателя дискомфорта при общем искусственном освещении в стандартных строительных модулях при использовании светильника с заданными фотометрическими характеристиками.

Примечание - Метод неприменим при расстояниях от светильников до рабочей поверхности менее 2,5 м, а также для местного освещения рабочих мест.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний

ГОСТ 8.332-78 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения

ГОСТ 16703-79 Приборы и комплексы световые. Термины и определения

ГОСТ 26824-2010 Здания и сооружения. Методы измерения яркости

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины по ГОСТ 16703, ГОСТ 26824, а также следующие термины с соответствующими определениями:

3.1 геометрический фактор FG, отн. ед.: Коэффициент, определяющий долю зонального светового потока, непосредственно достигающего расчетной плоскости.

3.2 индекс помещения i, отн. ед.: Величина, определяемая геометрическими характеристиками помещения и применяемая для вычисления коэффициента использования светильников. Индекс помещения определяется формулой

(1)

где а и b - длина и ширина помещения, м;

h0 - высота подвеса светильников над рабочей поверхностью, м.

3.3 коэффициент масштаба Fs, отн. ед.: Коэффициент для перевода значений силы света в приведенный к световому потоку 1000 лм.

3.4 коэффициент передачи светового потока FT, отн. ед.: Величина, определяемая отношением светового потока, падающего на расчетную плоскость, к прямому потоку, падающему на другую поверхность, отразившую данный световой поток: FT,FW - коэффициент передачи светового потока от расчетной плоскости F к стене W; FT,CW - коэффициент передачи светового потока от потолка С к стене W и FT,WW - коэффициент передачи светового потока от стены W к стене W.

3.5 коэффициент полезного действия светильника RLO, отн. ед.: Величина, определяемая отношением светового потока светильника к суммарному световому потоку установленных в нем источников света.

3.6 коэффициент полезного действия светильника в нижнюю полусферу RDLO, отн. ед.: Величина, определяемая отношением светового потока, выходящего из светильника в нижнюю полусферу, к суммарному световому потоку установленных в нем источников света.

3.7 коэффициент распределения светового потока FD, отн. ед.: Коэффициент, показывающий отношение светового потока, падающего на расчетную плоскость, к полному световому потоку, излучаемому светильником.

Примечание - Коэффициент распределения светового потока для плоскости стандартного наблюдателя - FDF = ФDFL/Ф0; коэффициент распределения светового потока для стен - FDW = RDLO - FDF и для потолка FDC = RULO.

3.8 зональные световые потоки Фzl, лм: Расчетные суммарные световые потоки от светильника в нижнюю полусферу, отнесенные к световому потоку 1000 лм, в четырех зонах, характеризуемых углами: от 0° до 41,4° (Фzl1), от 0° до 60° (Фzl2), от 0° до 75,5° (Фzl3), от 0° до 90° (Фzl4).

3.9 световой поток светильника Ф, лм: Световой поток, излучаемый светильником в пределах телесного угла 4p; стерадиан.

3.10 объединенный показатель дискомфорта UGR: Международный критерий оценки дискомфортной блескости, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения.

3.11 плоскость расположения линии зрения стандартного наблюдателя: Горизонтальная плоскость, располагающаяся на высоте 1,2 м от пола.

3.12 прямой световой поток на расчетную плоскость (на высоте глаз стандартного наблюдателя) ФDFL, лм: Часть прямого светового потока от светильника, попадающего на расчетную горизонтальную плоскость, расположенную на высоте линии зрения стандартного наблюдателя.

3.13 световой поток светильника, излучаемый в нижнюю полусферу, Ф2p, лм: Световой поток, излучаемый светильником в пределах телесного угла 2p; стерадиан, направленный ниже горизонтальной плоскости, проходящей через световой центр светильника.

3.14 симметричное светораспределение: Распределение силы света светильников, фотометрическое тело которых имеет две плоскости симметрии относительно оптической оси.

3.15 стандартный наблюдатель: Приемник излучения, кривая относительной спектральной чувствительности которого соответствует относительной спектральной световой эффективности монохроматического излучения V(l) для дневного зрения, определяемой по ГОСТ 8.332.

3.16 стандартная таблица UGR светильника: Таблица значений объединенных показателей дискомфорта, которые могут быть получены при использовании данного светильника для освещения помещений, имеющих размеры типовых строительных модулей.

3.17 таблица приведенных значений UGR: Таблица значений объединенного показателя дискомфорта, приведенных к световому потоку светильника в 1000 лм.

4 Расчет объединенного показателя дискомфорта UGR

4.1 Объединенный показатель дискомфорта UGR в соответствии с [1] - [3] определяется по формуле

(2)

где La - яркость фона, кд/м2, рассчитываемая Еind · p-1, где Еind - отраженная составляющая вертикальной освещенности на уровне глаз стандартного наблюдателя. Отраженная составляющая вертикальной освещенности на высоте линии зрения стандартного наблюдателя согласно [2] принимается равной отраженной вертикальной освещенности стен на данной высоте Еind = ЕWID;

Li - габаритная яркость светящей части i-го светильника в направлении глаз наблюдателя, кд/м2;

wi - телесный угол светящихся частей i-го светильника из точки наблюдения (стерадиан), ср;

pi - индекс позиции для i-го светильника, учитывающий его размещение относительно линии зрения наблюдателя;

N - число светильников в осветительной установке.

4.2 Индекс позиции р, определяют интерполяцией данных таблицы А.1 приложения А в зависимости от относительных координат положения центра светильника xT/ yR, H/yR в системе координат относительно стандартного наблюдателя. Данная система координат имеет центр О в точке расположения стандартного наблюдателя. yR - координата центра светильника по направлению линии зрения, хT - координата центра светильника в направлении, перпендикулярном к линии зрения. Н - высота установки светильника над уровнем линии зрения стандартного наблюдателя. Все координаты относятся к центру светильника. Приведенные в таблице А.1 параметры xT/yR, H/yR определяются в соответствии с рисунком 1.

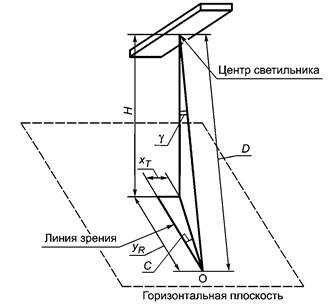

Рисунок 1 - Расположение центра светильника относительно стандартного наблюдателя по [3]

4.3 Для расчета объединенного показателя дискомфорта UGR на соответствие требованиям [1] используют формулы (2) - (5), определяющие его через силу света светильников в направлении точки расположения стандартного наблюдателя, расстояние от стандартного наблюдателя до видимой площади светящей поверхности, светильника D, индекс позиции светильника р и отраженной составляющей освещенности стен на высоте линии зрения стандартного наблюдателя EWID. Значения сил света содержатся в файлах фотометрических данных на светильник в формате IES [4], в формате LDT или в таблицах силы света по ГОСТ Р 54350 и в [5].

(3)

или с введением коэффициента

(4)

(5)

где IСgi - сила света i-го светильника в направлении стандартного наблюдателя, определяется вертикальным углом у и азимутальным углом С в системе координат ОCg с центром в точке расположения стандартного наблюдателя в соответствии с рисунком 1;

 - азимутальный угол;

g = arccos H/D - меридиональный угол;

А - площадь проекции светящих поверхностей светильника на плоскость, перпендикулярную линии зрения в соответствии с рисунком 2,

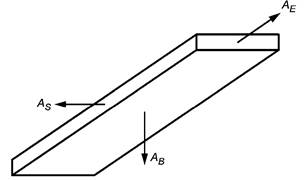

Рисунок 2 - Расположение светящих поверхностей светильника, видимых стандартным наблюдателем по [3]

определяемая по формулам:

- при направлении линии зрения вдоль продольной оси светильников

(6)

- при направлении линии зрения поперек продольной оси светильников

(7)

где -

(8)

4.4 Отраженную составляющую освещенности на стенах помещения EWID определяют по формуле

(9)

где FUWID - коэффициент использования отраженных световых потоков для стен;

N - число светильников в помещении;

AW - общая площадь стен, м2, между рабочей плоскостью и плоскостью расположения светильников;

Ф0 = 1000 лм;

B = 1000

Расчет EWID выполняют на основе табличных значений силы света IСg в зависимости от азимутального угла С с интервалом в 15° (от 0° до 345°) и в зависимости от меридионального угла g с интервалом 5° (от 0° до 180°) в следующей последовательности:

- рассчитывают зональные потоки ФzL1, ФzL2, ФzL3 и ФzL4:

ФzL1 - зональный поток (от 0° до 40°) + 0,130 × зональный поток (от 40° до 50°),

ФzL2 - зональный поток (от 0° до 60°),

ФzL3 - зональный поток (от 0° до 70°) + 0,547 × зональный поток (от 70° до 80°),

ФzL4- зональный поток (от 0° до 90°);

- рассчитывают общий зональный поток:

ФzL = ФzL1 FGL1 + ФzL2FGL2 + ФzL3FGL3 + ФzL4 FGL4

(10)

- рассчитывают коэффициенты распределения FDF, FDW, FDC:

FDF = ФzL /Ф0,

(11)

FDW = RDLO - FDF,

(12)

FDC = RULO;

(13)

- рассчитывают коэффициент использования для стен FUWID:

FUWID = FDF ·FT,FW + FDW (FT,WW - 1) + FDC · FT,CW.

(14)

4.5 Значения UGR(Ф0) рассчитывались для распределения силы света светильника, приведенного к потоку Ф0 = 1000 лм, для получения фактических значений объединенного показателя дискомфорта UGR они должны быть пересчитаны по формуле

(15)

где Ф - фактический полный поток источников света в светильнике;

UGR(Ф0) - приведенное значение UGR для потока 1000 лм.

Отраженную составляющую для стен помещения определяют по формуле

FWID = FUWID · В.

(16)

Для определения объединенного показателя дискомфорта рекомендуется использовать программные средства, приведенные в приложении Г.

4.6 Объединенный показатель дискомфорта UGR в помещениях соответствует [1], если его значение не превышает нормированного.

5 Стандартная таблица значений объединенных показателей дискомфорта, приведенных к световому потоку 1000 лм

5.1 Стандартные таблицы объединенных показателей дискомфорта UGR являются характеристиками дискомфортной блескости, которая возникает при искусственном освещении помещений и зависит от характеристик помещения и применяемых светильников [3]. Таблицы рассчитывают на основе файлов фотометрических данных на светильник в формате IES [4] и LDT или на основе табличных значений сил света, оформленных по ГОСТ Р 54350 или [5]. Рекомендуется использовать программные средства, перечень которых приведен в приложении Г.

5.2 Таблицу значений объединенных показателей дискомфорта UGR(Ф0), приведенных к условному световому потоку Ф0 = 1000 лм, рассчитывают для стандартных условий освещения, при которых:

- светильники располагают в помещении равномерно по площади в соответствии с рисунками 3 и 4;

- стандартный наблюдатель располагается в центральной точке О у стены помещения, и его линия зрения направлена горизонтально к центру противоположной стены помещения;

- высота размещения выходных отверстий светильников выше уровня линии зрения стандартного наблюдателя на 2 м;

- расстояние между светильниками равно 2 м в обоих направлениях хт и yR, где хт - расстояние между вертикальными плоскостями, параллельными линии зрения и проходящими через центр светильника и через наблюдателя, yR - расстояние, параллельное направлению линии зрения, от наблюдателя до вертикальной плоскости, перпендикулярной к направлению линии зрения и проходящей через центр светильника в соответствии с рисунками 3 и 4;

- отношение расстояния между центрами прилегающих светильников к высоте расположения их над расчетной плоскостью Fs равно 1:1;

- высота стены над расчетной плоскостью 2,0 м;

- линия зрения стандартного наблюдателя расположена на высоте 1,2 м от пола, что соответствует линии зрения сидящего человека;

- размеры помещения Х и У выражены через высоту установки светильников над плоскостью линии зрения стандартного наблюдателя Н; размер помещения Х определяют перпендикулярно к линии зрения, а размер помещения Y - параллельно линии зрения стандартного наблюдателя;

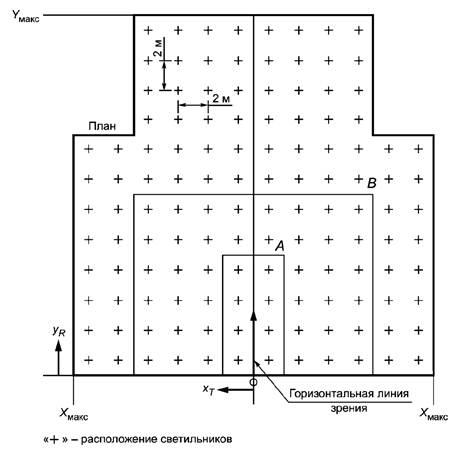

Рисунок 3 - Стандартное расположение светильников в плане по [3] (площадь А
соответствует размеру 2Н × 4Н, площадь В соответствует размеру 8Н × 6Н)

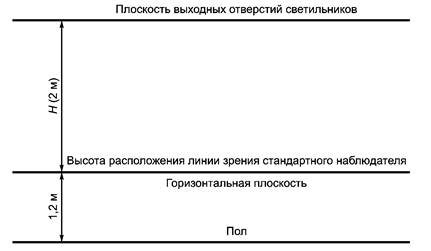

Рисунок 4 - Размеры стандартного модуля в разрезе

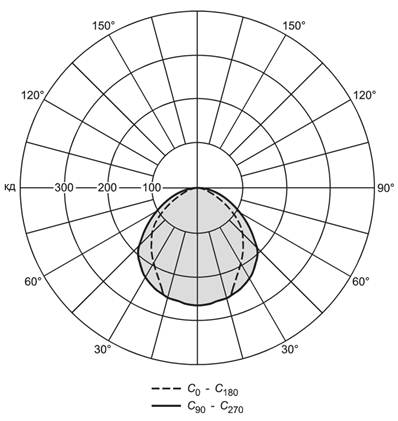

- распределение силы света светильника приведено в нормализованной форме: кд/1000 лм.

Пример таблицы значений объединенных показателей дискомфорта, приведенных к 1000 лм UGR(Ф0), приведен в таблице 1. Значения по таблице 1 приведены для 19 стандартных помещений, относительные размеры которых выражены через высоту установки светильников, для 5 комбинаций коэффициентов отражения поверхностей помещений и для поперечного и продольного размещений светильников по отношению к линии стандартного наблюдателя. Форма таблицы соответствует требованиям Международной комиссии по освещению (МКО), приведенным в [3].

5.3 Расчет значений для стандартной таблицы значений UGR, приведенных к 1000 лм, выполняют по формулам (5) - (14) в соответствии с разделом 4.

Таблица 1 - Значения объединенных показателей дискомфорта UGR(Ф0) для светильника с симметричным светораспределением (для условного светового потока Ф = 1000 лм)

Объединенный показатель дискомфорта UGR

Коэффициенты отражения

Потолок

0,70

0,70

0,50

0,50

0,30

0,70

0,70

0,50

0,50

0,30

Стены

0,50

0,30

0,50

0,30

0,30

0,50

0,30

0,50

0,30

0,30

Пол

0,20

0,20

0,20

0,20

0,20

0,20

0,20

0,20

0,20

0,20

Относительные размеры помещения

Направление линии зрения поперек продольной оси светильников

Направление линии зрения вдоль продольной оси светильников

Ширина х

Длина у

2Н

2Н

8,9

10,5

9,3

10,8

11,1

10,6

12,2

11,0

12,5

12,9

3Н

10,4

11,9

10,8

12,2

12,6

12,4

13,8

12,8

14,2

14,5

4Н

10,9

12,3

11,3

12,6

13,0

13,1

14,4

13,5

14,8

15,2

6H

11,5

12,7

11,9

13,1

13,5

13,6

14,8

14,0

15,2

15,6

8Н

11,7

12,9

12,1

13,3

13,7

13,7

14,9

14,2

15,3

15,7

12Н

12,0

13,2

12,4

13,5

14,0

13,8

14,9

14,2

15,3

15,7

4Н

2Н

9,6

11,0

10,0

11,3

11,7

11,0

12,4

11,4

12,7

13,1

3Н

11,3

12,5

11,7

12,9

13,3

13,0

14,1

13,4

14,5

14,9

4Н

12,0

13,0

12,4

13,4

13,9

13,9

14,9

14,3

15,3

15,7

6H

12,6

13,5

13,1

14,0

14,4

14,5

15,4

15,0

15,8

16,3

8Н

13,0

13,8

13,5

14,2

14,7

14,7

15,5

15,2

16,0

16,4

12Н

13,4

14,1

13,8

14,6

15,0

14,8

15,6

15,3

16,0

16,5

8Н

4Н

12,4

13,2

12,8

13,6

14,1

14,0

14,9

14,5

15,3

15,8

6H

13,2

13,8

13,6

14,3

14,8

14,8

15,4

15,2

15,9

16,4

8Н

13,6

14,2

14,1

14,7

15,2

15,0

15,6

15,5

16,1

16,6

12Н

14,1

14,6

14,6

15,1

15,7

15,2

15,7

15,7

16,2

16,8

12Н

4Н

12,4

13,2

12,9

13,6

14,1

14,0

14,8

14,5

15,2

15,7

6H

13,2

13,8

13,7

14,3

14,8

14,8

15,4

15,3

15,9

16,4

8Н

13,8

14,3

14,3

14,8

15,3

15,1

15,6

15,6

16,1

16,7

Для расчетов используют вспомогательную таблицу 2, а также таблицы Б.1 - Б.4 приложения Б.

Значения азимутальных углов С, меридиональных углов у и отношений H/D,xT/D, yR/D для стандартного расположения светильников обобщены в таблице Б.1.

По таблице А.1 приложения А на основе линейной интерполяции определяют индексы позиции Р, для стандартного расположения светильников.

На следующем этапе определяют отраженную составляющую на стенах помещений EWID. Расчет зональных световых потоков проводят с использованием таблицы 2 на основе значений силы света.

В таблице Б.2 приложения Б содержатся значения коэффициентов В по формуле (9) для расчета отраженной составляющей освещенности стен в помещении.

В таблицу Б.3 приложения Б сведены значения геометрических факторов для стандартного расположения светильников.

Коэффициенты передачи светового потока в зависимости от индекса помещения, комбинации коэффициентов отражения потолка, стен и расчетной поверхности сведены в таблицу Б.4 приложения Б.

5.4 Поскольку значения в стандартной таблице приведены для распределения силы света светильника, приведенного к потоку в 1000 лм, для получения фактических значений объединенного показателя дискомфорта UGR они должны быть пересчитаны по формуле (15).

Пример расчета объединенного показателя дискомфорта UGR приведен в приложении В.

Таблица 2 - Таблица расчета зональных потоков светильника





Азимутальный угол С, град

Средняя интенсивность

Зональный коэффициент

Поток (E·F)





0

15

30

45

60

75

90

105

120

135

150

165

180

195

210

225

240

255

270

285

300

315

330

345

Меридиональный угол g, град

0



















































5























































10



















































15























































20























































25























































30























































35























































40























































45























































50























































55























































60























































65























































70























































75























































80























































85























































90

































































































Полный поток от 0° до 90° отн. ед. (L)



95























































100























































105























































110























































115























































120























































125























































130























































135























































140























































145























































150























































155























































160























































165























































170























































175























































180









































































































Полный поток отн. ед. (М)





























































Приложение А
(обязательное)

Значения индексов позиции для светильников стандартного расположения в плане помещения по [3]

Таблица А.1

XТ/YR

H/YR
0,00

0,10

0,20

0,30

0,40

0,50

0,60

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

1,60

1,70

1,80

1,90

0,00

1,00

1,26

1,53

1,90

2,35

2,86

3,50

4,20

5,00

6,00

7,00

8,10

9,25

10,35

11,70

13,15

14,70

16,20

-

-

0,10

1,05

1,22

1,46

1,80

2,20

2,75

3,40

4,10

4,80

5,80

6,80

8,00

9,10

10,30

11,60

13,00

14,60

16,10

-

-

0,20

1,12

1,30

1,50

1,80

2,20

2,66

3,18

3,88

4,60

5,50

6,50

7,60

8,75

9,85

11,20

12,70

14,00

15,70

-

-

0,30

1,22

1,38

1,60

1,87

2,25

2,70

3,25

3,90

4,60

5,45

6,45

7,40

8,40

9,50

10,85

12,10

13,70

15,00

-

-

0,40

1,32

1,47

1,70

1,96

2,35

2,80

3,30

3,90

4,60

5,40

6,40

7,30

8,30

9,40

10,60

11,90

13,20

14,60

16,00

-

0,50

1,43

1,60

1,82

2,10

2,48

2,91

3,40

3,98

4,70

5,50

6,40

7,30

8,30

9,40

10,50

11,75

13,00

14,40

15,70

-

0,60

1,55

1,72

1,98

2,30

2,65

3,10

3,60

4,10

4,80

5,50

6,40

7,35

8,40

9,40

10,50

11,70

13,00

14,10

15,40

-

0,70

1,70

1,88

2,12

2,48

2,87

3,30

3,78

4,30

4,88

5,60

6,50

7,40

8,50

9,50

10,50

11,70

12,85

14,00

15,20

-

0,80

1,82

2,00

2,32

2,70

3,08

3,50

3,92

4,50

5,10

5,75

6,60

7,50

8,60

9,50

10,60

11,75

12,80

14,00

15,10

-

0,90

1,95

2,20

2,54

2,90

3,30

3,70

4,20

4,75

5,30

6,00

6,75

7,70

8,70

9,65

10,75

11,80

12,90

14,00

15,00

16,00

1,00

2,11

2,40

2,75

3,10

3,50

3,91

4,40

5,00

5,60

6,20

7,00

7,90

8,80

9,75

10,80

11,90

12,95

14,00

15,00

16,00

1,10

2,30

2,55

2,92

3,30

3,72

4,20

4,70

5,25

5,80

6,55

7,20

8,15

9,00

9,90

10,95

12,00

13,00

14,00

15,00

16,00

1,20

2,40

2,75

3,12

3,50

3,90

4,35

4,85

5,50

6,05

6,70

7,50

8,30

9,20

10,00

11,02

12,10

13,10

14,00

15,00

16,00

1,30

2,55

2,90

3,30

3,70

4,20

4,65

5,20

5,70

6,30

7,00

7,70

8,55

9,35

10,20

11,20

12,25

13,20

14,00

15,00

16,00

1,40

2,70

3,10

3,50

3,90

4,35

4,85

5,35

5,85

6,50

7,25

8,00

8,70

9,50

10,40

11,40

12,40

13,25

14,05

15,00

16,00

1,50

2,85

3,15

3,65

4,10

4,55

5,00

5,50

6,20

6,80

7,50

8,20

8,85

9,70

10,55

11,50

12,50

13,30

14,05

15,02

16,00

1,60

2,95

3,40

3,80

4,25

4,75

5,20

5,75

6,30

7,00

7,65

8,40

9,00

9,80

10,80

11,75

12,60

13,40

14,20

15,10

16,00

1,70

3,10

3,55

4,00

4,50

4,90

5,40

5,95

6,50

7,20

7,80

8,50

9,20

10,00

10,85

11,85

12,75

13,45

14,20

15,10

16,00

1,80

3,25

3,70

4,20

4,65

5,10

5,60

6,10

6,75

7,40

8,00

8,65

9,35

10,10

11,00

11,90

12,80

13,50

14,20

15,10

16,00

1,90

3,43

3,86

4,30

4,75

5,20

5,70

6,30

6,90

7,50

8,17

8,80

9,50

10,20

11,00

12,00

12,82

13,55

14,20

15,10

16,00

2,00

3,50

4,00

4,50

4,90

5,35

5,80

6,40

7,10

7,70

8,30

8,90

9,60

10,40

11,10

12,00

12,85

13,60

14,30

15,10

16,00

2,10

3,60

4,17

4,65

5,05

5,50

6,00

6,60

7,20

7,82

8,45

9,00

9,75

10,50

11,20

12,10

12,90

13,70

14,35

15,10

16,00

2,20

3,75

4,25

4,72

5,20

5,60

6,10

6,70

7,35

8,00

8,55

9,15

9,85

10,60

11,30

12,10

12,90

13,70

14,40

15,15

16,00

2,30

3,85

4,35

4,80

5,25

5,70

6,22

6,80

7,40

8,10

8,65

9,30

9,90

10,70

11,40

12,20

12,95

13,70

14,40

15,20

16,00

2,40

3,95

4,40

4,90

5,35

5,80

6,30

6,90

7,50

8,20

8,80

9,40

10,00

10,80

11,50

12,25

13,00

13,75

14,45

15,20

16,00

2,50

4,00

4,50

4,95

5,40

5,85

6,40

6,95

7,55

8,25

8,85

9,50

10,05

10,85

11,55

12,30

13,00

13,80

14,50

15,25

16,00

2,60

4,07

4,55

5,05

5,47

5,95

6,45

7,00

7,65

8,35

8,95

9,55

10,10

10,90

11,60

12,32

13,00

13,80

14,50

15,25

16,00

2,70

4,10

4,60

5,10

5,53

6,00

6,50

7,05

7,70

8,40

9,00

9,60

10,16

10,92

11,63

12,35

13,00

13,80

14,50

15,25

16,00

2,80

4,15

4,62

5,15

5,56

6,05

6,55

7,08

7,73

8,45

9,05

9,65

10,20

10,95

11,65

12,35

13,00

13,80

14,50

15,25

16,00

2,90

4,20

4,65

5,17

5,60

6,07

6,57

7,12

7,75

8,50

9,10

9,70

10,23

10,95

11,65

12,35

13,00

13,80

14,50

15,25

16,00

3,00

4,22

4,67

5,20

5,65

6,12

6,60

7,15

7,80

8,55

9,12

9,70

10,23

10,95

11,65

12,35

13,00

13,80

14,50

15,25

16,00

Приложение Б
(рекомендуемое)

Вспомогательные таблицы для расчета объединенного показателя дискомфорта UGR(Ф0)

Таблица Б.1 - Промежуточные коэффициенты для стандартного расположения светильников

XT/H = 0,5

УR/Н

С, град

g, град

К

H/D

YR/D

XT/D

0,5

45,00

35,26

-

0,8165

0,4082

0,4082

1,5

18,43

57,69

0,00412

0,5345

0,8018

0,2673

2,5

11,31

68,58

0,00541

0,3651

0,9129

0,1826

3,5

8,13

74,21

0,00473

0,2722

0,9526

0,1361

4,5

6,34

77,55

0,00386

0,2157

0,9705

0,1078

5,5

5,19

79,74

0,00308

0,1782

0,9800

0,0891

6,5

4,40

81,28

0,00243

0,1516

0,9855

0,0758

7,5

3,81

82,42

0,00197

0,1319

0,9891

0,0659

8,5

3,37

83,30

0,00163

0,1166

0,9915

0,0583

9,5

3,01

84,00

0,00137

0,1045

0,9931

0,0523

10,5

2,73

84,57

0,00116

0,0947

0,9944

0,0474

11,5

2,49

85,03

0,00100

0,0865

0,9530

0,0433

Продолжение таблицы Б.1

XT/H = 1,5

УR/Н

С, град

g, град

К

H/D

YR/D

XT/D

0,5

71,57

57,69

-

0,5345

0,2673

0,8018

1,5

45,00

64,76

0,00155

0,4264

0,6396

0,6396

2,5

30,96

71,07

0,00294

0,3244

0,8111

0,4867

3,5

23,20

75,29

0,00329

0,2540

0,8890

0,3810

4,5

18,43

78,10

0,00292

0,2063

0,9283

0,3094

5,5

15,26

80,05

0,00249

0,1728

0,9503

0,2592

6,5

12,99

81,47

0,00209

0,1482

0,9636

0,2224

7,5

11,31

82,55

0,00177

0,1296

0,9723

0,1945

8,5

10,01

83,39

0,00150

0,1151

0,9782

0,1726

9,5

8,97

84,06

0,00129

0,1034

0,9825

0,1551

10,5

8,13

84,61

0,00111

0,9390

0,9856

0,1408

11,5

7,43

85,07

0,00097

0,0859

0,9879

0,1289

Продолжение таблицы Б.1

XT/H = 2,5

УR/Н

С, град

g, град

К

H/D

YR/D

XT/D

0,5

78,69

68,58

-

0,3651

0,1826

0,9129

1,5

59,04

71,07

0,00053

0,3244

0,4867

0,8111

2,5

45,00

74,21

0,00119

0,2722

0,6804

0,6804

3,5

35,54

76,91

0,00166

0,2265

0,7926

0,5661

4,5

29,05

79,01

0,00183

0,1907

0,8581

0,4767

5,5

24,44

80,60

0,00176

0,1633

0,8981

0,4082

6,5

21,04

81,83

0,00159

0,1421

0,9239

0,3553

7,5

18,43

82,79

0,00140

0,1255

0,9412

0,3137

8,5

16,39

83,56

0,00124

0,1122

0,9533

0,2804

9,5

14,74

84,19

0,00109

0,1013

0,9621

0,2532

10,5

13,39

84,71

0,00096

0,0923

0,9687

0,2306

11,5

12,26

85,14

0,00084

0,0847

0,9737

0,2117

Продолжение таблицы Б.1

XT/H = 3,5

УR/Н

С, град

g, град

К

H/D

YR/D

XT/D

0,5

81,87

74,21

-

0,2722

0,1361

0,9526

1,5

66,80

75,29

0,00024

0,2540

0,3810

0,8890

2,5

54,46

76,91

0,00053

0,2265

0,5661

0,7926

3,5

45,00

78,58

0,00083

0,1980

0,6931

0,6931

4,5

37,87

80,05

0,00105

0,1728

0,7775

0,6047

5,5

32,47

81,28

0,00115

0,1516

0,8339

0,5307

6,5

28,30

82,29

0,00113

0,1342

0,8725

0,4698

7,5

25,02

83,11

0,00106

0,1200

0,8996

0,4198

8,5

22,38

83,79

0,00099

0,1081

0,9193

0,3785

9,5

20,22

84,36

0,00090

0,0983

0,9338

0,3440

10,5

18,43

84,84

0,00081

0,0900

0,9448

0,3149

11,5

16,93

85,24

0,00073

0,0829

0,9534

0,2902

Продолжение таблицы Б.1

XT/H = 4,5

УR/Н

С, град

g, град

К

H/D

YR/D

XT/D

0,5

83,66

77,55

-

0,2157

0,1078

0,9705

1,5

71,57

78,10

0,00015

0,2063

0,3094

0,9283

2,5

60,95

79,01

0,00027

0,1907

0,4767

0,8581

3,5

52,13

80,05

0,00045

0,1728

0,6047

0,7775

4,5

45,00

81,07

0,00059

0,1552

0,6985

0,6985

5,5

39,29

81,99

0,00072

0,1393

0,7664

0,6271

6,5

34,70

82,79

0,00077

0,1255

0,8157

0,5647

7,5

30,96

83,48

0,00078

0,1136

0,8519

0,5112

8,5













9,5













10,5













11,5













Окончание таблицы Б.1

XT/H = 5,5

УR/Н

С, град

g, град

К

H/D

YR/D

XT/D

0,5

84,81

79,74

-

0,1782

0,0891

0,9800

1,5

74,74

80,05

-

0,1728

0,2592

0,9503

2,5

65,56

80,60

0,00017

0,1633

0,4082

0,8981

3,5

57,53

81,28

0,00026

0,1516

0,5307

0,8339

4,5

50,71

81,99

0,00036

0,1393

0,6271

0,7664

5,5

45,00

82,67

0,00044

0,1275

0,7013

0,7013

6,5

40,24

83,30

0,00052

0,1166

0,7582

0,6415

7,5

36,25

83,86

0,00056

0,1069

0,8018

0,5880

8,5













9,5













10,5













11,5













Таблица Б.2 - Значения коэффициента В для расчета отраженной составляющей освещенности стен в зависимости от индекса помещения

Размеры по оси X

Размеры по оси Y

Индекс помещения

Число светильников

Площадь стен

В

2Н

2Н

1,00

4

32,00

125,00

3Н

1,20

6

40,00

150,00

4Н

1,33

8

48,00

166,67

6H

1,50

12

64,00

187,50

8Н

1,60

16

80,00

200,00

12Н

1,71

24

112,00

214,29

4Н

2Н

1,33

8

48,00

166,67

3Н

1,71

12

56,00

214,29

4Н

2,00

16

64,00

250,00

6H

2,40

24

80,00

300,00

8Н

2,67

32

96,00

333,33

12Н

3,00

48

128,00

375,00

8Н

4Н

2,67

32

96,00

333,33

6H

3,43

48

112,00

428,57

8Н

4,00

64

128,00

500,00

12Н

4,80

96

160,00

600,00

12Н

ЛН

3,00

48,00

128,00

375,00

QH

4,00

72,00

144,00

500,00

8Н

4,80

96,00

160,00

600,00

Таблица Б.3 - Геометрические факторы в зависимости от индекса помещения

Размеры по оси X

Размеры по оси Y

Индекс помещения

FGL1

FGL2

FGL3

FGL4

2Н

2Н

1,00

0,690

0,109

0,085

-0,016

3Н

1,20

0,578

0,200

0,127

-0,018

4Н

1,33

0,528

0,218

0,170

-0,017

5H

1,50

0,485

0,215

0,222

-0,012

8Н

1,60

0,466

0,207

0,249

-0,006

12Н

1,71

0,448

0,198

0,272

0,005

4Н

2Н

1,33

0,528

0,218

0,170

-0,017

3Н

1,71

0,394

0,275

0,268

-0,020

4Н

2,00

0,338

0,257

0,351

-0,018

6H

2,40

0,296

0,203

0,449

-0,006

8Н

2,67

0,280

0,165

0,499

-0,006

12Н

3,00

0,264

0,125

0,541

0,027

8Н

4Н

2,67

0,280

0,165

0,499

0,006

6H

3,43

0,248

0,058

0,628

0,032

8Н

4,00

0,239

-0,012

0,690

0,058

12Н

4,80

0,232

-0,084

0,740

0,098

12Н

4Н

3,00

0,264

0,125

0,541

0,027

6H

4,00

0,238

-0,003

0,677

0,063

8Н

4,80

0,232

-0,084

0,740

0,098

Таблица Б.4 - Коэффициент передачи светового потока в зависимости от индекса помещения и коэффициентов отражения потолка, стен и расчетной плоскости

Коэффициенты отражения света потолка/стен/расчетной плоскости, %

X

2H

2H

2H

2H

2H

2H

4H

4H

4H

4H

Y

2H

3H

4Н

6H

8H

12H

2H

3H

4H

6H

k

1,00

1,20

1,33

1,50

1,60

1,71

1,33

1,71

2,00

2,40

70/50/20

FT,FW

0,220

0,199

0,187

0,174

0,167

0,160

0,187

0,158

0,142

0,124

FT,WW-1

0,422

0,376

0,351

0,322

0,307

0,290

0,351

0,295

0,265

0,230

FT,CW

0,646

0,571

0,531

0,488

0,466

0,443

0,531

0,439

0,389

0,335

70/30/20

FT,FW

0,188

0,173

0,164

0,154

0,149

0,143

0,164

0,142

0,129

0,114

FT,WW-1

0,217

0,196

0,184

0,171

0,164

0,156

0,184

0,159

0,144

0,127

FT,CW

0,553

0,497

0,465

0,432

0,415

0,397

0,465

0,393

0,351

0,307

50/50/20

FT,FW

0,198

0,178

0,166

0,154

0,147

0,141

0,166

0,140

0,125

0,108

FT,WW-1

0,380

0,338

0,314

0,287

0,273

0,257

0,314

0,263

0,235

0,204

FT,CW

0,445

0,393

0,365

0,335

0,320

0,304

0,364

0,301

0,267

0,230

50/30/20

FT,FW

0,172

0,157

0,148

0,138

0,133

0,128

0,148

0,126

0,114

0,100

FT,WW-1

0,198

0,179

0,167

0,155

0,147

0,140

0,167

0,143

0,129

0,113

FT,CW

0,386

0,346

0,324

0,301

0,288

0,276

0,324

0,272

0,244

0,212

30/30/20

FT,FW

0,157

0,141

0,132

0,123

0,118

0,113

0,132

0,112

0,100

0,087

FT,WW-1

0,181

0,162

0,151

0,139

0,132

0,124

0,151

0,128

0,115

0,101

FT,CW

0,227

0,203

0,190

0,176

0,169

0,161

0,190

0,159

0,142

0,124

Окончание таблицы Б.4

Коэффициенты отражения света потолка/стен/расчетной плоскости, %

X

4H

4H

8H

8H

8H

8H

12H

12H

12H

Y

8H

12H

4Н

6H

8H

12H

4Н

6H

8H

k

2,67

3,00

2,67

3,43

4,00

4,80

3,00

4,00

4,80

70/50/20

FT,FW

0,115

0,105

0,115

0,094

0,083

0,071

0,105

0,083

0,071

FT,WW-1

0,211

0,190

0,211

0,175

0,155

0,133

0,190

0,153

0,133

FT,CW

0,307

0,279

0,307

0,247

0,215

0,183

0,279

0,216

0,183

70/30/20

FT,FW

0,106

0,098

0,106

0,088

0,078

0,067

0,098

0,078

0,067

FT,WW-1

0,117

0,106

0,117

0,098

0,088

0,076

0,106

0,086

0,076

FT,CW

0,283

0,259

0,283

0,231

0,203

0,174

0,259

0,204

0,174

50/50/20

FT,FW

0,100

0,091

0,100

0,081

0,071

0,061

0,091

0,071

0,061

FT,WW-1

0,187

0,167

0,187

0,154

0,137

0,117

0,167

0,134

0,117

FT,CW

0,211

0,191

0,211

0,169

0,147

0,125

0,191

0,148

0,125

50/30/20

FT,FW

0,093

0,085

0,093

0,076

0,067

0,058

0,085

0,068

0,058

FT,WW-1

0,104

0,094

0,104

0,087

0,078

0,067

0,094

0,077

0,067

FT,CW

0,196

0,179

0,196

0,158

0,140

0,120

0,179

0,140

0,120

30/30/20

FT,FW

0,081

0,074

0,081

0,066

0,058

0,049

0,074

0,058

0,049

FT,WW-1

0,092

0,083

0,092

0,077

0,069

0,059

0,083

0,067

0,059

FT,CW

0,114

0,104

0,114

0,092

0,081

0,069

0,104

0,081

0,069

Приложение В
(справочное)

Пример расчета объединенного показателя дискомфорта

Пример расчета значения объединенного показателя дискомфорта UGR и расчета стандартной таблицы UGR(Ф0) приведен для прямоугольного помещения с относительным размером 2Н × 4Н и стандартным расположением светильников, где Н - высота расположения светильников над расчетной плоскостью при коэффициентах отражения потолка - 0,7; стен - 0,5; пола - 0,2.

В.1 Исходные фотометрические и геометрические данные на светильник

Исходными фотометрическими данными является таблица В.1 значений силы света для меридиональных С и азимутальных углов у светильника. Полярное распределение кривой силы света показано на рисунке В.1.

Рисунок В.1 - Кривая силы света светильника с симметричным светораспределением

Площади светящих частей светильника взяты из паспортных данных на светильник:

- площадь основания АВ = 0,316 м2;

- площадь боковой части АS = 0,0 м2;

- площадь торца АЕ = 0 м2.

Таблица В.1 - Значения силы света светильника, кд, приведенного к световому потоку 1000 лм

Азимутальный угол С, град

Меридиональный угол g, град



0

15

30

45

60

75

90

105

120

135

150

165

180

195

210

225

240

255

270

285

300

315

330

345

0

264

264

264

264

264

264

264

264

264

264

264

264

264

264

264

264

264

264

264

264

264

264

264

264

5

264

265

264

265

264

263

264

263

264

265

264

265

264

265

264

265

264

263

264

263

264

265

264

265

10

258

257

258

260

262

261

260

261

262

260

258

257

258

257

258

260

262

261

260

261

262

260

258

257

15

258

257

255

255

256

258

257

258

256

255

255

257

258

257

255

255

256

258

257

258

256

255

255

257

20

242

244

246

249

249

251

250

251

249

249

246

244

242

244

246

249

249

251

250

251

249

249

246

244

25

216

218

223

232

238

240

240

240

238

232

223

218

216

218

223

232

238

240

240

240

238

232

223

218

30

193

194

197

208

222

231

232

231

222

208

197

194

193

194

197

208

222

231

232

231

222

208

197

194

35

178

179

181

182

194

214

217

214

194

182

181

179

178

179

181

182

194

214

217

214

194

182

181

179

40

158

160

162

167

171

189

204

189

171

167

162

160

158

160

162

167

171

189

204

189

171

167

162

160

45

136

135

140

145

153

163

184

163

153

145

140

135

136

135

140

145

153

163

184

163

153

145

140

135

50

114

115

118

123

130

143

152

143

130

123

118

115

114

115

118

123

130

143

152

143

130

123

118

115

55

92

94

99

105

111

119

125

119

111

105

99

94

92

94

99

105

111

119

125

119

111

105

99

94

60

72

73

77

86

92

99

101

99

92

86

77

73

72

73

77

86

92

99

101

99

92

86

77

73

65

54

55

59

65

75

79

79

79

75

65

59

55

54

55

59

65

75

79

79

79

75

65

59

55

70

44

44

43

47

55

61

60

61

55

47

43

44

44

44

43

47

55

61

60

61

55

47

43

44

75

27

29

34

33

36

44

43

44

36

33

34

29

27

29

34

33

36

44

43

44

36

33

34

29

80

22

21

20

18

21

25

25

25

21

18

20

21

22

21

20

18

21

25

25

25

21

18

20

21

85

14

14

13

12

8

8

9

9

9

12

13

14

14

14

13

12

8

8

9

8

8

12

13

14

90

5

5

4

3

1

0

0

0

1

3

4

5

5

5

4

3

1

0

0

0

1

3

4

5

Таблица В.2 - Пример расчета зональных световых потоков





















































Е

F

G = E·F

Н





















































Среднее значение силы света, кд

Зональный коэффициент

Зональный поток E·F

Зональный световой поток, приведенный к 1000 лм
F·FS, кд/1000 лм













































































































Азимутальный угол С, град





0

15

30

45

60

75

90

105

120

135

150

165

180

195

210

225

240

255

270

285

300

315

330

345

Меридиональный угол g, град

0

264























































5

264

265

264

265

264

263

264

263

264

265

264

265

264

265

264

265

264

263

264

263

264

265

264

265

264,17

0,095

25,10

25,00

10

258























































15

258

257

255

255

256

258

257

258

256

255

255

257

258

257

255

255

256

258

257

258

256

255

255

257

256,35

0,283

72,55

72,26

20

242























































25

216

218

223

232

238

240

240

240

238

232

223

218

216

218

223

232

238

240

240

240

238

232

223

218

230,43

0,463

106,69

106,26

30

193























































35

178

179

181

182

194

214

217

214

194

182

181

179

178

179

181

182

194

214

217

214

194

182

181

179

191,83

0,628

120,47

119,98

40

158























































45

136

135

140

145

153

163

184

163

153

145

140

135

136

135

140

145

153

163

184

163

153

145

140

135

149,91

0,774

116,03

115,57

50

114























































55

92

94

99

105

111

119

125

119

111

105

99

94

92

94

99

105

111

119

125

119

111

105

99

94

106,70

0,897

95,71

95,32

60

72























































65

54

55

59

65

75

79

79

79

75

65

59

55

54

55

59

65

75

79

79

79

75

65

59

55

67,13

0,993

66,66

66,39

70

44























































75

27

29

34

33

36

44

43

44

36

33

34

29

27

29

34

33

36

44

43

44

36

33

34

29

35,52

1,058

37,58

37,43

80

22























































85

14

14

13

12

8

8

9

8

8

12

13

14

14

14

13

12

8

8

9

8

8

12

13

14

10,96

1,091

11,95

11,91

90

5





































































































Полный поток от 0° до 90°, отн ед. (L)

652,74

650,12

95

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0,00

1,091

0,00



100

0























































105

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0,00

1,058

0,00

0,00

110

0























































115

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0,00

0,993

0,00

0,00

120

0























































125

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0,00

0,897

0,00

0,00

130

0























































135

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0,00

0,774

0,00

0,00

140

0























































145

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0,00

0,628

0,00

0,00

150

0























































155

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0,00

0,463

0,00

0,00

160

0























































165

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0,00

0,283

0,00

0,00

170

0























































175

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0,00

0,095

0,00

0,00

180

0









































































































Полный поток, отн. ед. (М)

652,74



Примечание - Коэффициент полезного действия светильника

Коэффициент масштаба

Коэффициент полезного действия в нижнюю полусферу



В.2 Расчет отраженной составляющей освещенности для стен помещения EWID

В.2.1 Расчет значений освещенности от многократных отражений для стен EWID

Расчет EWID начинают с определения коэффициентов полезного действия светильника (общий, в нижнюю полусферу, в верхнюю полусферу) RLO, RDLO, RULO и выполняют с использованием рабочей таблицы В.2.

По вспомогательной таблице Б.2 или по формуле (1) для стандартного модуля 2Н × 4Н находим индекс помещения i = 1,33.

По таблице В.2 и приведенным в ней значениям силы света рассчитывают суммарные зональные световые потоки ФzL1, ФzL2, ФzL3, ФzL4 с учетом значений коэффициентов полезного действия в нижнюю полусферу RDLO, RULO.

ФzL1 = Зональный поток (от 0° до 40°) + 0,130 × зональный поток (от 40° до 50°);

ФzL2 = Зональный поток (от 0° до 60°);

ФzL3 = Зональный поток (от 0° до 70°) + 0,547 × зональный поток (от 70° до 80°);

ФzL4 = Зональный поток (от 0° до 90°).

Таблица В.3 - Расчетные значения зональных световых потоков

Зона, град

0 - 10

10 - 20

20 - 30

30 - 40

40 - 50

50 - 60

60 - 70

70 - 80

80 - 90

Зональный световой поток, лм

25,00

72,26

106,26

119,98

115,57

95,32

66,39

37,43

11,91

ФzL1 = 338,52 лм;

ФzL2 = 534,39 лм;

ФzL3 = 621,25 лм;

ФzL4 = 650,12 лм.

B.2.2 По формуле (10) рассчитывают общий зональный поток ФzL, используя значения геометрических факторов из таблицы Б.3:

ФzL = ФzL1 · FGL1 + ФzL2 · FGL2 + ФzL3 · FGL3 + ФzL4 · FGL4 = 338,52 FGL1 + 534,39 FGL1 +
+ 621,25FGL1 + 650,12FGL1 = (338,52 · 0,528) + (534,39 · 0,218) + (621,25 · 0,170) +
+ [650,12 · (- 0,017)] = 389,80 лм.

B.2.3 Последовательно находят коэффициенты распределения светового потока:

FDF = ФzL / Ф0 = 389,80/1000 = 0,39;

FDW = RDLO - FDF = 0,65 -0,39 = 0,26

FDC = RULO = 0.

B.2.4 С помощью таблицы Б.4 определяют коэффициенты передачи FT,FW, (FT, ww-1), FT,CW, вычисляют коэффициент использования отраженных потоков FUWID для стен с данным индексом помещения по формуле

FUWID = FDF · FT,FW + FDW(FT,WW - 1)+ FDC · FT,CW =
= (0,39 · 0,187) + (0,26 · 0,3510 + (0,0 ·0,531) = 0,1642.

(B.1)

Для того чтобы получить значение EWID, умножают значение FUWID на значение B, определенное по таблице Б.2 приложения Б:

EWID = 0,1642 · 166,67 = 27,37 лк.

При расчете стандартной таблицы UGR этот расчет выполняют для каждого из 19 стандартных индексов помещений и комбинаций коэффициентов отражения потолка, стен и пола.

В.3 Расчет коэффициентов Кi

В рассматриваемом помещении с относительными размерами 2Н × 4Н стандартные условия освещения соответствуют равномерному размещению в нем восьми светильников, как показано на рисунке 3 (область А).

По таблице Б.2 приложения Б для стандартных условий освещения модуля 2Н × 4Н определяют значения Кi. Полученные значения сводят в таблицу В.4.

Таблица В.4 - Расчетные значения коэффициентов Кi

YR/H

хT/Н

Кi

Примечание

0,5

0,5

-

Светильники, расположенные налево от наблюдателя

1,5

0,5

0,0041

2,5

0,5

0,0054

3,5

0,5

0,0047

0,5

0,5

-

Светильники, расположенные направо от наблюдателя

1,5

0,5

0,0041

2,5

0,5

0,0054

3,5

0,5

0,0047

В.4 Расчет значений силы света светильников IСg

По таблице Б.1 находят значения азимутального угла С и меридионального угла g и по таблице В.1 линейной интерполяцией определяют значения силы света IСg. Результаты заносят в таблицу В.5. Значения для случаев yR/H = 0,5 и хт1Н = 0,5 не учитывают, поскольку скрыты от глаз наблюдателя.

Таблица В.5 - Расчет значений силы света от светильников при направлении линии зрения поперек продольной оси светильников

YR/H

XT/Н

С, град

g, град

ICg, кд

1,5

0,5

18,4

57,7

83,03

2,5

0,5

11,3

68,6

47,12

3,5

0,5

8,1

74,2

29,70

1,5

0,5

341,6

57,7

83,03

2,5

0,5

348,7

68,6

47,12

3,5

0,5

351,9

74,2

29,70

Для силы света от светильников, расположенных справа от стандартного наблюдателя, азимутальные углы С равны:

360° - 18,4° = 341,6°;

360° - 11,3° = 348,7°;

360° - 8,1° = 351,9°.

Таким образом, определяют значения силы света IСg для направления линии зрения поперек продольной оси светильников.

На практике бывает, что направление линии зрения стандартного наблюдателя располагается вдоль продольной оси светильников. Для направления линии зрения вдоль продольной оси светильников также необходимо определить значения IСg. В этом случае данную таблицу повторяют, но с азимутальными углами С, увеличенными на 90°.

Таблица В.6 - Расчет значений силы света от светильников при направлении линии зрения вдоль продольной оси светильников

YR/H

ХT/Н

С, град

g, град

IСg, кд

1,5

0,5

108,4

57,7

106,55

2,5

0,5

101,3

68,6

65,57

3,5

0,5

98,1

74,2

46,22

1,5

0,5

71,6

57,7

106,55

2,5

0,5

78,7

68,6

65,57

3,5

0,5

81,9

74,2

46,22

Для светильников, расположенных направо от наблюдателя, азимутальные углы С в этом случае равны:

90° - 18,4° = 71,6°;

90° - 11,3° = 78,7°;

90° - 8,1° = 81,9°.

В.5 Расчет площади проекции светящих элементов светильника на плоскость, перпендикулярную к линии зрения

По формулам (6) и (7) вычисляют площадь проекции светящих площадей светильника на плоскость, перпендикулярную к линии зрения:

А = АB · Н/D + AS · xT/D + АЕ · уR/D (при направлении линии зрения, направленной вдоль продольной оси светильников);

А = АB · Н/D + As · yR xT/D + АЕ · xT/D (при направлении линии зрения, направленной поперек продольной оси светильников).

Для этого используют информацию о площади светящих поверхностей светильника, приведенную в пункте В.1, и значения Н/D из таблицы Б.2:

- площадь основания АB = 0,316 м2;

- площадь боковой части As = 0,0 м2;

- площадь торца АЕ = 0,0 м2.

Полученные данные сводят в таблицу В.7.

Таблица В.7 - Значения площади проекции светящих элементов светильника на плоскости, перпендикулярной к линии зрения

yR/H, отн. ед.

ХT/Н, отн. ед.

Н/D, отн. ед.

А, м2

1,5

0,5

0,535

0,169

2,5

0,5

0,365

0,115

3,5

0,5

0,272

0,088

1,5

0,5

0,535

0,169

2,5

0,5

0,365

0,115

3,5

0,5

0,272

0,088

В.6 Расчет объединенных показателей дискомфорта

Вычисления UGR проводят, используя формулу

(B.2)

При направлении линии зрения поперек продольной оси светильников:

UGR = 8 lg (167,25 + 104,26 + 48,21 + 167,25 + 104,26 + 48,21) - 8 lg (27,37) = 22,45 - 11,50 = 10,95 » 11,0.

При направлении линии зрения вдоль продольной оси светильников:

UGR = 8 lg (275,43 + 201,89 + 116,75 + 275,43 + 201,89 +116,75) - 8 lg (27,37) = 24,60 - 11,50 = 13,1.

Приложение Г
(справочное)

Программные средства, позволяющие рассчитывать объединенный показатель
дискомфорта и стандартную таблицу объединенного показателя
дискомфорта при освещении помещений

Г.1 Программа расчета искусственного освещения DIALux (русифицированная) - www.dial.com

Г.2 Программа расчета искусственного освещения Relux Pro - www.relux.biz

Библиография

[1]

СП 52.13330.2011

«СНиП 23-05-95 Естественное и искусственное освещение»

[2]

CIE TR 117 - 1995

«Discomfort Glare in Interior Lighting»

[3]

CIE TR 190:2010

«Calculation and Presentation of Unified Glare Rating Tables for Indoor Lighting Luminaires»

[4]

IESNA LM-63-1995

IES Recommended Standard File Format for Electronic. Transfer of Photometric Data and Related Information

[5]

EH 13032-2:2004

Свет и освещение. Измерение и представление фотометрических данных ламп и светильников. Часть 2. Представление данных о внутренних и наружных рабочих местах. (EN 13032-2:2004 Light and Lighting. Measurement and Presentation of Photometric Data of Lamp and Luminaries. Part 2: Presentation of Data for Indoor and Outdoor Work Places)



Ключевые слова: объединенный показатель дискомфорта, осветительная установка, яркость, габаритная яркость






© 2013 Ёшкин Кот :-)
