ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
|
НАЦИОНАЛЬНЫЙ |
ГОСТ Р ИСО |
ХВОСТОВИКИ ИНСТРУМЕНТОВ
ПОЛЫЕ
КОНИЧЕСКИЕ (HSK).
ТИПТ
Основные размеры
ISO 12164-3:2008
Hollow taper interface with flange contact surface - Part 3: Dimensions of
shanks
for stationary tools
(IDT)
|
|
Москва Стандартинформ 2012 |
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом «ВНИИИНСТРУМЕНТ» (ОАО «ВНИИИНСТРУМЕНТ») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2011 г. № 507-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 12164-3:2008 «Детали сопряжения с плоской контактной поверхностью полые конусные. Часть 3. Размеры хвостовиков для стационарных инструментов» (ISO 12164-3:2008 «Hollow taper interface with flange contact surface - Part 3: Dimensions of shanks for stationary tools»).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
ГОСТ Р ИСО 12164-3-2011
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ХВОСТОВИКИ ИНСТРУМЕНТОВ ПОЛЫЕ КОНИЧЕСКИЕ (HSK).
ТИП Т
Основные размеры
Hollow taper shanks of tools (HSK). Type T. Basic dimensions
Дата введения - 2013-01-01
1 Область применения
Настоящий стандарт распространяется на размеры полых конических хвостовиков (HSK) с прилеганием по плоскости к торцу шпинделя токарных и обрабатывающих (фрезерно-расточных) центров.
Настоящий стандарт распространяется на хвостовики типа Т для автоматической смены инструмента через паз на фланце. Инструмент также может быть заменен вручную через отверстие в конической части хвостовика.
Крутящий момент передается посредством торцовой шпонки на конце хвостовика, а также - силой трения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 1101 Геометрические характеристики изделий (GPS). Установление геометрических допусков. Допуски на форму, ориентацию, расположение и биение (ISO 1101, Geometrical Product Specifications (GPS) - Geometrical tolerancing - Tolerances of form, orientation, location and run-out)
ИСО 2768-1 Допуски общие. Часть 1. Допуски на линейные и угловые размеры без указания допусков на отдельные размеры (ISO 2768-1, General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications)
ИСО 3040 Геометрические характеристики изделий (GPS). Задание размеров и установление допусков. Конусы (ISO 3040, Geometrical product specifications (GPS) - Dimensioning and tolerancing - Cones)
3 Размеры
3.1 Основные размеры
Размеры полых конических хвостовиков с прилеганием по плоскости к торцу шпинделя станка типа Т для стационарных инструментов приведены на рисунке 1, в таблице 1, приложениях А и В.
Допуски формы, ориентации, расположения и биения - в соответствии с ИСО 1101. Размеры и допуски конусов - в соответствии с ИСО 3040. Не указанные предельные отклонения - по классу допуска «т» в соответствии с ИСО 2768-1.
3.2 Полый конический хвостовик типа Т
Размеры полых конических хвостовиков типа Т приведены на рисунке 1, в таблице 1 и в приложении А.
1 - плоскость расположения режущей кромки

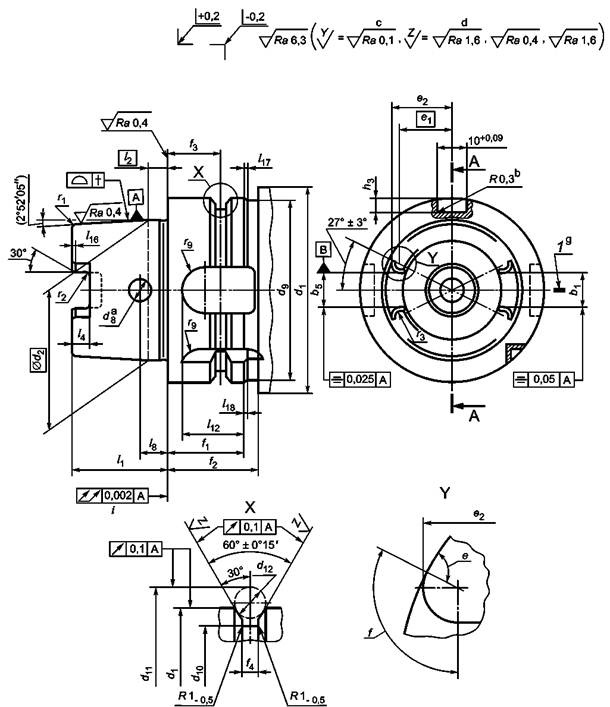

Рисунок 1, лист 1
2 - гнездо для установки чипа; 3 - отверстие для подвода СОЖ; 4 - канавка для выхода шлифовального круга

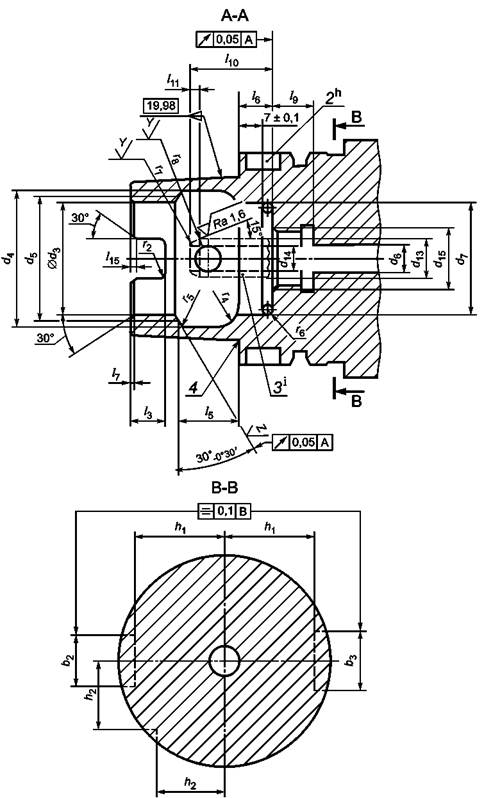

Рисунок 1, лист 2
__________
а Наружная фаска не менее 0,5 × 45°.
b Или 0,3 × 45°.
с Шлифовать.
d Чистовая обработка.
е Повернуто на 90°.
f Поверхность радиуса r 3.
g Расположение режущей кромки для праворежущих инструментов с одной режущей кромкой.
h По заказу.
i Отверстие для СОЖ должно быть герметичным; допуск на угловое смещение - ± 1°.
J Невыпуклый.
Рисунок 1, лист 3
Таблица 1
В миллиметрах
|
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
||
|
b1 ±0,04 |
7,05 |
8,05 |
10,54 |
12,54 |
16,04 |
20,02 |
25,02 |
30,02 |
|
|
b2 Н10 |
7 |
9 |
12 |
16 |
18 |
20 |
25 |
32 |
|
|
b3 Н10 |
9 |
11 |
14 |
18 |
20 |
22 |
28 |
36 |
|
|
b5 |
Номин. |
6,932 |
7,932 |
10,425 |
12,425 |
15,930 |
19,910 |
24,915 |
29,915 |
|
Пред. откл. |
+0,03 |
+0,035 |
+0,04 |
||||||
|
d1 h10 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
|
|
d2 |
24,007 |
30,007 |
38,009 |
48,010 |
60,012 |
75,013 |
95,016 |
120,016 |
|
|
d3 Н10 |
17 |
21 |
26 |
34 |
42 |
53 |
67 |
85 |
|
|
d4 H11 |
20,5 |
25,5 |
32 |
40 |
50 |
63 |
80 |
100 |
|
|
d5 |
19 |
23 |
29 |
37 |
46 |
58 |
73 |
92 |
|
|
d6, |
4,2 |
5 |
6,8 |
8,4 |
10,2 |
12 |
14 |
16 |
|
|
d7 -0,1 |
17,4 |
21,8 |
26,6 |
34,5 |
42,5 |
53,8 |
- |
- |
|
|
d8 |
4 |
4,6 |
6 |
7,5 |
8,5 |
12 |
- |
- |
|
|
d9, |
31 |
39 |
49 |
62 |
79 |
99 |
124 |
159 |
|
|
d10 |
26,5 |
34,8 |
43 |
55 |
70 |
92 |
117 |
152 |
|
|
d11 -0,1 |
37 |
45 |
59,3 |
72,3 |
88,8 |
109,75 |
134,75 |
169,75 |
|
|
d12 |
4 |
4 |
7 |
7 |
7 |
7 |
7 |
7 |
|
|
d13 f8 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
|
d14 |
3,5 |
5 |
6,4 |
8 |
10 |
12 |
14 |
16 |
|
|
d15 |
M10×1 |
M12×1 |
М16×1 |
М18×1 |
М20×1,5 |
М24×1,5 |
М30×1,5 |
М35×1,5 |
|
|
e1 |
8,82 |
11 |
13,88 |
17,99 |
21,94 |
27,37 |
35,37 |
44,32 |
|
|
e2
|
10,2 |
12,88 |
16,26 |
20,87 |
25,82 |
32,25 |
41,25 |
52,2 |
|
|
f1 -0,1 |
20 |
20 |
26 |
26 |
26 |
29 |
29 |
31 |
|
|
f2, не менее |
23 |
23 |
30 |
30 |
30 |
34 |
34 |
36 |
|
|
f3 |
16 |
16 |
18 |
18 |
18 |
20 |
20 |
22 |
|
|
f4 +0,15 |
2 |
2 |
3,75 |
3,75 |
3,75 |
3,75 |
3,75 |
3,75 |
|
|
h1 |
13 |
17 |
21 |
26,5 |
34 |
44 |
55,5 |
72 |
|
|
h2 |
9,5 |
12 |
15,5 |
20 |
25 |
31,5 |
39,5 |
50 |
|
|
h3 |
5,4 |
5,2 |
5,1 |
5,0 |
4,9 |
4,9 |
4,8 |
4,8 |
|
|
l1 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
|
|
l2 |
3,2 |
4 |
5 |
6,3 |
8 |
10 |
12,5 |
16 |
|
|
l3 |
5 |
6 |
7,5 |
10 |
12 |
15 |
19 |
23 |
|
|
l4 |
3 |
3,5 |
4,5 |
6 |
8 |
10 |
12 |
16 |
|
|
l5 |
8,92 |
11,42 |
14,13 |
18,13 |
22,85 |
28,56 |
36,27 |
45,98 |
|
|
l6 |
8 |
8 |
10 |
10 |
12,5 |
12,5 |
16 |
16 |
|
|
l7 +0,3 |
0,8 |
0,8 |
1 |
1 |
1,5 |
1,5 |
2 |
2 |
|
|
l8 ± 0,1 |
5 |
6 |
7,5 |
9 |
12 |
15 |
- |
- |
|
|
l9 -0,3 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
|
l10 |
20 |
21,5 |
23 |
24,5 |
26 |
28 |
30 |
32 |
|
|
l11 |
2,5 |
2,5 |
3 |
3 |
3 |
3 |
3,5 |
3,5 |
|
|
l12 |
12 |
12 |
19 |
21 |
22 |
24 |
24 |
24 |
|
|
l15 |
1,5 |
1,5 |
2 |
2 |
2,5 |
2,5 |
3,5 |
3,5 |
|
|
l16 |
0,8 |
0,8 |
1 |
1 |
1,5 |
1,5 |
2 |
2 |
|
|
l17, не менее |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
|
l18, не менее |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
|
r1 |
0,6 |
0,8 |
1 |
1,2 |
1,6 |
2 |
2,5 |
3,2 |
|
|
r2 |
1 |
1 |
1,5 |
1,5 |
2 |
2 |
2,5 |
2,5 |
|
|
r3a |
1,38 |
1,88 |
2,38 |
2,88 |
3,88 |
4,88 |
5,88 |
7,88 |
|
|
r4 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
|
|
r5 |
0,4 |
0,4 |
0,5 |
0,6 |
0,8 |
1 |
1,2 |
1,6 |
|
|
r6 |
0,5 |
1 |
1,5 |
1,5 |
2 |
2 |
- |
- |
|
|
r7 |
1 |
1 |
1 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
|
|
r8 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
|
|
rgb |
3,5 |
4,5 |
6 |
8 |
9 |
10 |
5 |
5 |
|
|
t |
0,002 |
0,002 |
0,002 |
0,003 |
0,004 |
0,004 |
0,005 |
0,005 |
|
|
Канавкаc |
0,2×0,1 |
0,4×0,2 |
0,6×0,2 |
0,6×0,2 |
1×0,2 |
1×0,2 |
1,6×0,3 |
1,6×0,3 |
|
|
Уплотнительное кольцоd |
16×1 |
18,77×1,78 |
21,77×2,62 |
29,82×2,62 |
36,09×3,53 |
47,6×3,53 |
- |
- |
|
|
а r3 - по касательной к b1 или b5. b rg относится одинаково к b2 и b3. с См. приложение А. d Необходимость уплотнительного кольца зависит от используемой системы зажима (в поставку не входит). |
|||||||||
4 Конструкция
4.1 Гнездо для установки чипа
Конструкция без гнезда для чипа - стандартная.
Конструкция с гнездом для чипа - по заказу.
4.2 Паз для ориентации
Конструкция с пазом - стандартная.
Конструкция без паза - по заказу.
4.3 Усилие зажима
Система зажима должна обеспечивать достаточное усилие зажима, гарантирующее контакт фланца хвостовика с торцом шпинделя станка, а также - упругую деформацию конуса. Передаваемый крутящий момент существенно зависит от величины усилия зажима.
Усилия зажима полых конических хвостовиков типа Т приведены в приложении В.
4.4 Отверстие для ручной смены инструмента
Конструкция с отверстием для ручной смены инструмента - стандартная.
Конструкция без отверстия для ручной смены инструмента - по заказу.
5 Обозначение
Полый конический хвостовик (HSK) для стационарных инструментов в соответствии с настоящим стандартом следует обозначать следующим образом:
a) полый хвостовик;
b) обозначение ГОСТ Р ИСО 12164-3-2011;
c) HSK;
d) тип Т для стационарных инструментов;
e) номинальный размер конуса хвостовика в миллиметрах.
Пример условного обозначения конического полого хвостовика (HSK) типа Т для стационарных инструментов с номинальным размером 50:
Полый хвостовик HSK-T 50 ГОСТ Р ИСО 12164-3-2011
Приложение
А
(обязательное)
Размеры канавки
Размеры канавки для выхода шлифовального круга приведены на рисунке А.1 и в таблице А.1.
Примечание - ds - диаметр хвостовика.
Рисунок А.1
Таблица А.1
В миллиметрах
|
t1 |
f |
g |
t2 |
|
|
0,2 |
0,1 |
1 |
0,9 |
0,1 |
|
0,4 |
0,2 |
2 |
1,1 |
0,1 |
|
0,6 |
0,2 |
2 |
1,4 |
0,1 |
|
1 |
0,2 |
2,5 |
1,8 |
0,1 |
|
1,6 |
0,3 |
4 |
3,1 |
0,2 |
Канавку в соответствии с настоящим стандартом следует обозначать следующим образом:
a) канавка;
b) радиус r, мм;
c) глубина t1, мм;
Пример условного обозначения канавки радиусом r = 0,6 мм и глубиной t1 = 0,2 мм:
Канавка 0,6 × 0,2 ГОСТ Р ИСО 12164-3-2011
Приложение
В
(справочное)
Рекомендации для применения
В.1 Усилие зажима
Рекомендуемые значения усилия зажима приведены в таблице В.1.
Приведенные усилия зажима следует применять для полых конических хвостовиков типа Т для стационарных инструментов.
Таблица В.1
|
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
|
|
Усилие зажима, кН |
5 |
8 |
14 |
24 |
37 |
55 |
86 |
150 |
Усилие зажима может быть меньше при незначительных нагрузках при чистовой обработке. Усилие зажима может быть больше при более высоких нагрузках при черновой обработке.
B.2 Информация о моменте изгиба и жесткости
Изготовитель должен сообщать о допустимых усилиях изгиба и жесткости.
B.3 Информация о материале и термообработке
Полый конический хвостовик должен быть термообработан с учетом прочности, твердости, конструкции (если термообработан не полностью), жесткости и требований к износу.
Приложение
ДА
(справочное)
Сведения
о соответствии ссылочных международных стандартов
ссылочным национальным стандартам Российской Федерации и
действующим в этом качестве межгосударственным стандартам
Таблица ДА.1
|
Обозначение ссылочного |
Степень |
Обозначение и наименование |
|
ИСО 1101:2004 |
MOD |
ГОСТ Р 53442-2009 «Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Допуски формы, ориентации, месторасположения и биения» |
|
ИСО 2768-1:1989 |
MOD |
ГОСТ 30893.1-2002 «Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками» |
|
ИСО 3040:2009 |
- |
* |
|
* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. Примечание - В настоящей таблице использовано условное обозначение степени соответствия стандартов: - MOD - модифицированные стандарты. |
||
