МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

ГОСТ
8.540-2011

Государственная система обеспечения
единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МАКСИМАЛЬНЫХ
ЗНАЧЕНИЙ НАПРЯЖЕННОСТЕЙ ИМПУЛЬСНЫХ
ЭЛЕКТРИЧЕСКОГО И МАГНИТНОГО ПОЛЕЙ

Москва

Стандартинформ

2012

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Федерального агентства по техническому регулированию и метрологии

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии Российской Федерации

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 2 сентября 2011 г. № 47)

За принятие проголосовали:

Краткое наименование страны по MK (ИСО 3166) 004-97

Код страны по MK (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Азербайджан

AZ

Азстандарт

Армения

AM

Минэкономики Республики Армения

Казахстан

KZ

Госстандарт Республики Казахстан

Кыргызстан

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Российская Федерация

RU

Росстандарт

Таджикистан

TJ

Таджикстандарт

Узбекистан

UZ

Узстандарт

Украина

UA

Госпотребстандарт Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 897-ст межгосударственный стандарт ГОСТ 8.540-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.

5 ВЗАМЕН ГОСТ 8.540-2006

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МАКСИМАЛЬНЫХ ЗНАЧЕНИЙ НАПРЯЖЕННОСТЕЙ
ИМПУЛЬСНЫХ ЭЛЕКТРИЧЕСКОГО И МАГНИТНОГО ПОЛЕЙ

State system for ensuring the uniformity of measurements. State verification scheme for means of measuring the
maximum values of impulse electric and magnetic fields strengths

Дата введения - 2013-01-01

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений максимальных значений напряженностей импульсных электрического и магнитного полей [рисунок А.1 (приложение А)] и устанавливает порядок передачи единиц максимальных значений напряженностей импульсных электрического - вольт на метр (В/м) и магнитного - ампер на метр (А/м) полей от государственного первичного специального эталона единиц максимальных значений напряженностей импульсных электрического и магнитного полей с помощью вторичных эталонов рабочим средствам измерений с указанием погрешностей, неопределенностей и основных методов поверки.

2 Государственный первичный специальный эталон

2.1 Государственный первичный специальный эталон единиц максимальных значений напряженностей импульсных электрического и магнитного полей (далее - государственный первичный специальный эталон) включает в себя:

- полеобразующую систему ПС-1 типа ТЕМ-ячейки с двумя рабочими зонами в наносекундном диапазоне;

- полеобразующую систему ПС-2 типа ТЕМ-ячейки в субнаносекундном диапазоне;

- генератор однократных импульсов высокого напряжения экспоненциальной формы с источником питания Г-1;

- комплект генераторов периодических импульсов напряжения прямоугольной формы;

- компаратор максимального значения напряженности импульсного электрического поля экспоненциальной формы КЕ-1;

- компаратор максимального значения напряженности импульсного магнитного поля экспоненциальной формы КН-1;

- компаратор максимального значения напряженности импульсного электрического поля ступенчатой формы КЕ-2;

- систему стабилизации и управления;

- систему регистрации и обработки результатов измерений.

2.2 Диапазоны максимальных значений напряженностей импульсных электрического и магнитного полей, воспроизводимых государственным первичным специальным эталоном при импульсах экспоненциальной формы (однократный режим работы) с длительностью фронта импульса τф не более 8 ∙ 10-9 с между уровнями 0,1 и 0,9 от максимального значения напряженности и постоянной времени спада импульса τс на уровне 0,367 от максимального значения напряженности не менее 1,5 ∙ 10-4 с, составляют 1 ∙ 104 ... 2 ∙ 105 В/м и 25 ... 5 ∙ 102 А/м.

Диапазоны максимальных значений напряженностей импульсных электрического и магнитного полей, воспроизводимых государственным первичным специальным эталоном при импульсах ступенчатой формы (однократный или периодический режим работы) с длительностью импульса τи от 1 ∙ 10-8 до 1 ∙ 10-7 с на уровне 0,5 от максимального значения напряженности, составляют:

от 20 до 1 ∙ 105 В/м и от 5 ∙ 10-2 до 250 А/м - при длительности фронта импульса τф между уровнями 0,1 и 0,9 от максимального значения напряженности не более 1,0 ∙ 10-9 с;

от 1,3 ∙ 102 до 6,5 ∙ 103 В/м и от 35 ∙ 10-2 до 17 А/м - при длительности фронта импульса τф между уровнями 0,1 и 0,9 от максимального значения напряженности не более 0,5 ∙ 10-9 с;

от 20,0 до 1,3 ∙ 102 В/м и от 5 ∙ 10-2 до 35 ∙ 10-2 А/м - при длительности фронта импульса τф между уровнями 0,1 и 0,9 от максимального значения напряженности не более 0,3 ∙ 10-9 с.

2.3 Государственный первичный специальный эталон обеспечивает воспроизведение единиц максимальных значений напряженностей импульсных электрического и магнитного полей со средним квадратическим отклонением результатов измерений So, не превышающим 0,4 ∙ 10-2 при импульсах экспоненциальной и ступенчатой формы при 10 независимых наблюдениях.

Границы неисключенных систематических погрешностей для максимальных значений напряженностей импульсных электрического ΘоЕ и магнитного ΘоН полей не превышают:

а) при импульсах экспоненциальной формы:

1 ∙ 10-2 - для максимальных значений напряженности импульсного электрического поля,

2 ∙ 10-2 - для максимальных значений напряженности импульсного магнитного поля;

б) при импульсах ступенчатой формы:

3 ∙ 10-2 - для максимальных значений напряженности импульсного электрического поля от 20,0 до 2,6 ∙ 102 В/м,

5 ∙ 10-2 - для максимальных значений напряженности импульсного электрического поля от 2,6 ∙ 102 до 1,0 ∙ 105 В/м,

4 ∙ 10-2 - для максимальных значений напряженности импульсного магнитного поля от 5 ∙ 10-2 до 70 ∙ 10-2 А/м,

6 ∙ 10-2 - для максимальных значений напряженности импульсного магнитного поля от 70 ∙ 10-2 до 250 А/м.

Расширенные неопределенности для максимальных значений напряженностей импульсных электрического UpЕ и магнитного UpH полей составляют:

а) при импульсах экспоненциальной формы:

1 ∙ 10-2 - для максимального значения напряженности импульсного электрического поля,

1,5 ∙ 10-2 - для максимального значения напряженности импульсного магнитного поля;

б) при импульсах ступенчатой формы:

2 ∙ 10-2 - для максимальных значений напряженности импульсного электрического поля от 20,0 до 2,6 ∙ 102 В/м,

3,5 ∙ 10-2 - для максимальных значений напряженности импульсного электрического поля от 2,6 ∙ 102 до 1,0 ∙ 105 В/м,

3 ∙ 10-2 - для максимальных значений напряженности импульсного магнитного поля от 5 ∙ 10-2 до 70 ∙ 10-2 А/м,

4,5 ∙ 10-2 - для максимальных значений напряженности импульсного магнитного поля от 70 ∙ 10-2 до 250 А/м.

Нестабильность v государственного первичного специального эталона за год составляет 2 ∙ 10-3.

2.4 Государственный первичный специальный эталон применяют для передачи единиц максимальных значений напряженностей импульсных электрического и магнитного полей вторичным эталонам непосредственным сличением и методом прямых измерений и рабочим средствам измерений методом прямых измерений. Расширенные неопределенности передачи единиц Upo при доверительной вероятности 0,95 и коэффициенте охвата κ = 1,65 составляют от 1 ∙ 10-2 до 3 ∙ 10-2, относительные погрешности δεo при доверительной вероятности 0,95 составляют от 1 ∙ 10-2 до 4 ∙ 10-2.

3 Вторичные эталоны

3.1 В качестве вторичных эталонов единиц максимальных значений напряженностей импульсных электрического и магнитного полей используют:

а) меры максимальных значений напряженности импульсного электрического поля в диапазоне от 1 ∙ 102 до 5 ∙ 105 В/м с длительностью фронта импульсов τф от 0,5 ∙ 10-6 до 5,0 ∙ 10-6 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью импульсов τи от 1 ∙ 10-3 до 1 с на уровне 0,5 от максимального значения напряженности;

б) меры максимальных значений напряженности импульсного электрического поля в диапазоне от 1 ∙ 102 до 5 ∙ 105 В/м с длительностью фронта импульсов τф от 1 ∙ 10-10 до 1 ∙ 10-7 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью импульсов τи от 1 ∙ 10-9 до 1 ∙ 10-3 с на уровне 0,5 от максимального значения напряженности;

в) измерительные преобразователи напряженности импульсного электрического поля в диапазоне от 1 ∙ 102 до 5 ∙ 105 В/м с временем нарастания переходной характеристики τн от 1 ∙ 10-9 до 1 ∙ 10-7 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-8 до 1 ∙ 10-3 с на уровне 0,5 от максимального значения напряженности;

г) измерительные преобразователи напряженности импульсного электрического поля в диапазоне от 1 ∙ 102 до 5 ∙ 105 В/м с временем нарастания переходной характеристики τн от 1 ∙ 10-10 до 1 ∙ 10-9 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-9 до 1 ∙ 10-7 с на уровне 0,5 от максимального значения напряженности;

д) измерительные преобразователи напряженности импульсного электрического поля в диапазоне от 1 до 5 ∙ 105 В/м с временем нарастания переходной характеристики τн от 0,8 ∙ 10-10 до 5 ∙ 10-10 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-10 до 1 ∙ 10-9 с на уровне 0,5 от максимального значения напряженности;

е) меры максимальных значений напряженностей импульсных электрического и магнитного полей в диапазонах: от 1 до 1 ∙ 104 В/м и от 2,6 ∙ 10-3 до 26 А/м с длительностью фронта импульсов τф от 0,8 ∙ 10-10 до 5 ∙ 10-10 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью импульсов τи от 1 ∙ 10-10 до 1 ∙ 10-9 с на уровне 0,5 от максимального значения напряженности;

ж) меры максимального значения напряженности импульсного магнитного поля в диапазоне от 0,25 до 1,0 ∙ 103 А/м с длительностью фронта импульсов τф от 0,5 ∙ 10-6 до 5,0 ∙ 10-6 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью импульсов τи от 1 ∙ 10-3 до 1 с на уровне 0,5 от максимального значения напряженности;

и) меры максимального значения напряженности импульсного магнитного поля в диапазоне от 0,25 до 1,0 ∙ 103 А/м с длительностью фронта импульсов τф от 1 ∙ 10-10 до 1 ∙ 10-7 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью импульсов τи от 1 ∙ 10-9 до 1 ∙ 10-3 с на уровне 0,5 от максимального значения напряженности;

к) измерительные преобразователи напряженности импульсного магнитного поля в диапазоне от 0,25 до 1,0 ∙ 103 А/м с временем нарастания переходной характеристики τн от 1 ∙ 10-9 до 1 ∙ 10-7 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-8 до 1 ∙ 10-3 с на уровне 0,5 от максимального значения напряженности;

л) измерительные преобразователи напряженности импульсного магнитного поля в диапазоне от 0,25 до 1,0 ∙ 103 А/м с временем нарастания переходной характеристики τн от 1 ∙ 10-10 до 1 ∙ 10-9 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-9 до 1 ∙ 10-7 с на уровне 0,5 от максимального значения напряженности.

3.2 Расширенные неопределенности вторичных эталонов Up при доверительной вероятности 0,95 и коэффициенте охвата κ = 1,65 составляют от 2 ∙ 10-2 до 6 ∙ 10-2, относительные погрешности δo при доверительной вероятности 0,95 составляют от 3 ∙ 10-2 до 8 ∙ 10-2.

3.3 Вторичные эталоны применяют для передачи единиц максимальных значений напряженностей импульсных электрического и магнитного полей рабочим средствам измерений методом прямых измерений и сличением с помощью компаратора. Расширенные неопределенности Upo передачи единиц при доверительной вероятности 0,95 и коэффициенте охвата κ = 1,65 составляют от 1,5 ∙ 10-2 до 7 ∙ 10-2, относительные погрешности δεo при доверительной вероятности 0,95 составляют от 2 ∙ 10-2 до 10 ∙ 10-2.

4 Рабочие средства измерений

4.1 В качестве рабочих средств измерений используют:

а) высокоточные измерительные преобразователи напряженности импульсного электрического поля в диапазоне от 10 до 5 ∙ 105 В/м с временем нарастания переходной характеристики τн от 5 ∙ 10-11 до 1 ∙ 10-6 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-9 до 1 ∙ 10-3 с на уровне 0,5 от максимального значения напряженности;

б) измерительные преобразователи напряженности импульсного электрического поля в диапазоне от 10 до 5 ∙ 105 В/м с временем нарастания переходной характеристики τн от 1 ∙ 10-6 до 1 ∙ 10-7 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-3 до 1 с на уровне 0,5 от максимального значения напряженности;

в) измерительные преобразователи напряженности импульсного электрического поля в диапазоне от 10 до 5 ∙ 105 В/м с временем нарастания переходной характеристики τн от 1 ∙ 10-9 до 1 ∙ 10-7 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-6 до 1 ∙ 10-2 с на уровне 0,5 от максимального значения напряженности;

г) измерительные преобразователи напряженности импульсного электрического поля в диапазоне от 10 до 5 ∙ 105 В/м с временем нарастания переходной характеристики τн от 1 ∙ 10-10 до 1 ∙ 10-9 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-9 до 1 ∙ 10-7 с на уровне 0,5 от максимального значения напряженности;

д) измерительные преобразователи напряженности импульсного электрического поля в диапазоне от 1 до 5 ∙ 105 В/м с временем нарастания переходной характеристики τн от 5 ∙ 10-11 до 10 ∙ 10-11 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-10 до 1 ∙ 10-9 с на уровне 0,5 от максимального значения напряженности;

е) измерительные преобразователи максимального значения напряженности импульсного магнитного поля в диапазоне от 0,25 до 1,5 ∙ 103 А/м с временем нарастания переходной характеристики τн от 1 ∙ 10-6 до 1 ∙ 10-7 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-3 до 1 с на уровне 0,5 от максимального значения напряженности;

ж) измерительные преобразователи максимального значения напряженности импульсного магнитного поля в диапазоне от 0,25 до 1,5 ∙ 103 А/м с временем нарастания переходной характеристики τн от 1 ∙ 10-9 до 1 ∙ 10-7 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-6 до 1 ∙ 10-2 с на уровне 0,5 от максимального значения напряженности;

и) измерительные преобразователи максимального значения напряженности импульсного магнитного поля в диапазоне от 0,25 до 1,5 ∙ 103 А/м с временем нарастания переходной характеристики τн от 1 ∙ 10-10 до 1 ∙ 10-9 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-9 до 1 ∙ 10-7 с на уровне 0,5 от максимального значения напряженности;

к) высокоточные измерительные преобразователи напряженности импульсного магнитного поля в диапазоне от 0,25 до 1,5 ∙ 103 А/м с временем нарастания переходной характеристики τн от 1 ∙ 10-10 до 1 ∙ 10-6 с между уровнями 0,1 и 0,9 от максимального значения напряженности и длительностью переходной характеристики τпх от 1 ∙ 10-9 до 1 ∙ 10-3 с на уровне 0,5 от максимального значения напряженности.

4.2 Расширенные неопределенности рабочих средств измерений Up при доверительной вероятности 0,95 и коэффициенте охвата κ = 1,65 составляют от 5 ∙ 10-2 до 15 ∙ 10-2, относительные погрешности рабочих средств измерений δ0 при доверительной вероятности 0,95 составляют от 7 ∙ 10-2 до 20 ∙ 10-2.

Ключевые слова: государственный специальный эталон, рабочий эталон, рабочее средство измерений

Приложение А
(обязательное)

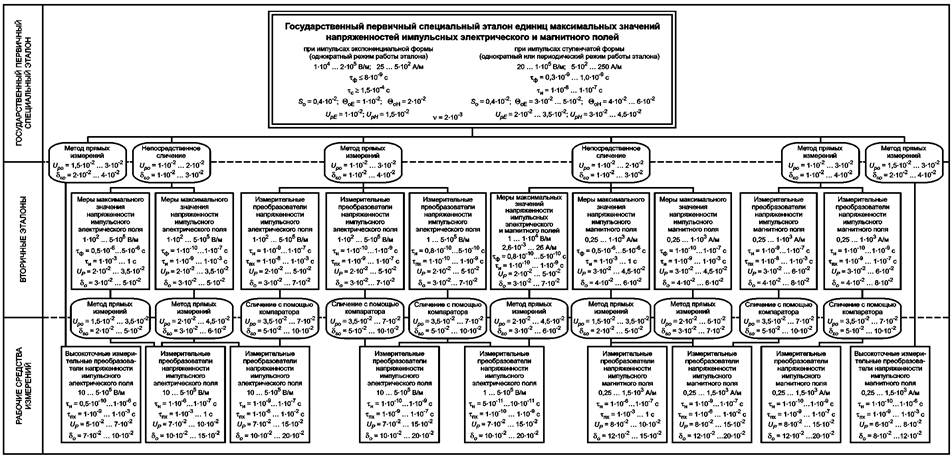

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МАКСИМАЛЬНЫХ ЗНАЧЕНИЙ НАПРЯЖЕННОСТЕЙ
ИМПУЛЬСНЫХ ЭЛЕКТРИЧЕСКОГО И МАГНИТНОГО ПОЛЕЙ


Обозначения:

τф - длительность фронта импульса между уровнями 0,1 - 0,9; τи - длительность импульса на уровне 0,5; τн - время нарастания переходной характеристики между уровнями 0,1 - 0,9; τпх - длительность переходной характеристики на уровне 0,5; τс - постоянная времени спада на уровне 0,367; v - нестабильность за год; So - среднее квадратическое отклонение; UpE, UpH - расширенные неопределенности для значений напряженностей импульсных электрического и магнитного полей соответственно; ΘоЕ, ΘоН - неисключенные систематические погрешности для значений напряженностей импульсных электрического и магнитного полей соответственно; Upo - расширенная неопределенность передачи единиц; Up - расширенная неопределенность средства измерений; δεo - погрешность передачи единиц; δo - погрешность средства измерений

Рисунок А.1
