ОСТ 108.386.01-80 Упоры для опор трубопроводов ТЭС и АЭС. Конструкция и размеры

ОТРАСЛЕВОЙ СТАНДАРТ

УПОРЫ ДЛЯ ОПОР ТРУБО-
ПРОВОДОВ ТЭС И АЭС

Конструкция и размеры

ОСТ 108.386.01-80

Взамен

МВН 044-64

Указанием Министерства энергетического машиностроения от 30.06.80 № ЮК-002/5261 срок введения установлен

с 01.01.85

до 01.01.93

(Измененная редакция. Изм. № 1, № 2, № 3).

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на упоры для неподвижных хомутовых опор трубопроводов из хромомолибденованадиевых, кремнемарганцовистых, углеродистой и коррозионностойкой стали аустенитного класса тепловых и атомных электростанций.

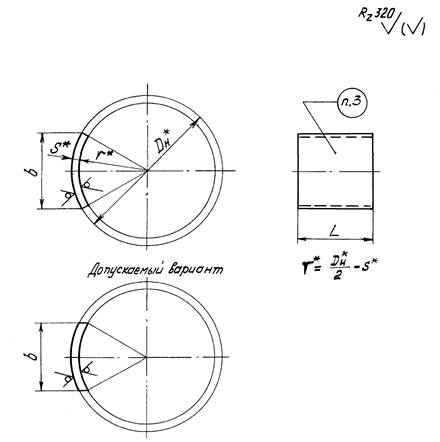

2. Конструкция, размеры и материал упоров должны соответствовать указанным на чертеже и в табл. 1 - 3.

3. Маркировка и остальные технические требования по ОСТ 108.275.50-80.

Таблица 1

Основные размеры упоров для опор трубопроводов из хромомолибденованадиевых сталей

Размеры в мм

Исполнение	Наружный диаметр трубопровода Д_н	b		L		r^*	s^*	Марка стали, ТУ	Масса (справочная), кг
Исполнение	Наружный диаметр трубопровода Д_н	Номин.	Пред. откл.	Номин.	Пред. откл.	r^*	s^*	Марка стали, ТУ	Масса (справочная), кг
01	57	30	±1,0	30	±1,0	25	3,5	12X1МФ, ТУ 14-3-460-75	0,03
02	76	35	±1,5	30	±1,0	29	9,0		0,07
03	108	45		60	±1,5	48	6,0		0,13
04	133	60		80		53	14,0	15Х1М1Ф, ТУ 14-3-460-75	0,52
05	159	70		80		72	8,0		0,37
06	194	80		100		88	22,0		1,36
07	219	100				111	26,0		2,02
08	245	110				124	13,0		1,19
09	273	115				124	13,0		1,24
10	325	135	±2,0			136	26,0		2,79
11	377	160				171	17,0		2,35
12	426	175				211	22,0		3,15
13	465	190				211	20,0		3,43
14	530	240		150	±2,0	240	25,0	15Х1М1Ф, ТУ 14-3-420-75	7,71
15	630	240		180		287	28,0	15Х1М1Ф, ТУ 3-923-75	9,50
16	720	260		180		335	25,0	15Х1М1Ф, ТУ 3-923-75	8,64

______________

^* Размеры для справок.

Таблица 2

Основные размеры упоров для опор трубопроводов из кремнемарганцовистых и углеродистых сталей

Размеры в мм

Исполнение	Наружный диаметр трубопровода Д_н	b		L		r^*	s^*	Марка стали, ТУ	Масса (справочная), кг
Исполнение	Наружный диаметр трубопровода Д_н	Номин.	Пред. откл.	Номин.	Пред. откл.	r^*	s^*	Марка стали, ТУ	Масса (справочная), кг
17	57	30	±1,0	30	±1,0	25	3,5	20, ТУ 14-3-460-75	0,03
18	76	35	±1,5			39	6,0		0,05
19	89	40				39	6,0		0,06
20	108	45		60	±1,5	46	8,0		0,17
21	133	60		80		54	13,0	15ГС, ТУ 14-3-460-75	0,49
22	159	70		80		72	7,0	20, ТУ 14-3-460-75	0,33
23	194	80		100		97	13,0		0,84
24	219	100				101	9,0		0,75
25	273	115				127	10,0		0,96
26	325	135	±2,0			150	13,0		1,46
27	377	160				176	13,0		1,77
28	426	175				198	15,0		2,22
29	465	190				217	16,0		2,57
30	530	240		150	±2,0	240	28,0	15ГС, ТУ 14-3-420-75	8,36
31	630	240		180		298	17,0	16ГС, ТУ 3-923-75	5,80
32	720	260		180		338	22,0	16ГС, ТУ 3-923-75	7,56

______________

^* Размеры для справок.

(Измененная редакция. Изм. № 2).

Таблица 3

Основные размеры упоров для опор трубопроводов из коррозионностойкой стали аустенитного класса

Размеры в мм

Исполнение	Наружный диаметр трубопровода Д_н	b		L		r^*	s^*	Марка стали, ТУ	Масса (справочная), кг
Исполнение	Наружный диаметр трубопровода Д_н	Номин.	Пред. откл.	Номин.	Пред. откл.	r^*	s^*	Марка стали, ТУ	Масса (справочная), кг
33	57	30	±1,0	30	±1,0	25	4,0	08Х18Н10Т, ТУ 14-3-197-73	0,03
34	76	35	±1,5	30	±1,0	34	4,5		0,04
35	89	40		50	±1,5	40	5,0		0,08
36	108	45		60		47	7,0	08Х18Н10Т, ТУ 14-3-935-80	0,14
37	133	60		80		59	8,0		0,30
38	159	70		80		71	9,0		0,39
39	219	100		100		98	12,0		0,93
40	245	100				104	19,0	08Х18Н10Т, ТУ 14-3-197-73	1,43
41	273	115				126	11,0	08X18H10T, ТУ 14-3-935-80	0,99
42	325	135	±2,0			150	12,0	08Х18Н10Т, ТУ 14-3-197-73	1,27

______________

^* Размеры для справок.

(Измененная редакция. Изм. № 2).

Пример условного обозначения упора исполнения 35 для опоры трубопровода с наружным диаметром 89 мм:

УПОР 89 35 ОСТ 108.386.01-80
