Дата введения Настоящая рекомендация распространяется на эталоны толщины покрытий ступенчатые (далее - эталоны) в диапазоне толщины 0,1 - 3000,0 мкм и устанавливает методику их первичной и периодической поверок. Конструкции эталонов показаны в приложении 1. 1. ОПЕРАЦИИ ПОВЕРКИ1.1. При проведении поверки эталонов выполняют операции, указанные в таблице. Таблица
2. СРЕДСТВА ПОВЕРКИ2.1 При проведении поверки применяют следующие средства поверки - профилограф-профилометр типа 1 по ГОСТ 19300-86 со специальным приспособлением для измерений толщины покрытий, - комплект средств поверки типа КСП МТП-2, - измерительные пружинно-оптические головки типа 01П, 02П, 05П по ГОСТ 10593-74, - многооборотный индикатор типа 1МИГ по ГОСТ 577-68, - индикатор типа ИЧ с пределами измерений 0 - 5 мм, 1-го класса точности по ГОСТ 577-68 . 2.2. Допускается применять вновь разработанные или находящиеся в эксплуатации средства поверки, прошедшие поверку и удовлетворяющие по точности требованиям настоящей рекомендации 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.3.1. При проведении поверки должны быть соблюдены «Правила эксплуатации электроустановок потребителем» (утверждены Госэнергонадзором от 27.02.83), «Правила техники безопасности при эксплуатации электроустановок потребителем» (утверждены Госэнергонадзором от 31.03.92). 4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ.4.1 Эталоны предъявляют на поверку со свидетельством о предыдущей поверке и паспортом или документом, его заменяющим. 4.2. При проведении поверки соблюдают следующие условия: температура окружающего воздуха: 20 +/- 2 °С, относительная влажность: 60 +/- 20 %, напряжение питающей сети переменного тока: 220 +/- 22 В, частота питающей сети переменного тока: 50 +/-1 Гц. 4.3. Перед проведением поверки выполняют следующие подготовительные работы 4.3.1. Выдерживают эталоны и средства измерений не менее 3 ч в условиях по п. 4.2. 4.3.2. Эталоны промывают авиационным бензином по ГОСТ 1012-72, протирают чистой сухой салфеткой из мягкой льняной или хлопчатобумажной ткани по ГОСТ 11608-75 4.3.3. Эталоны из магнитных материалов после поставки и при нарушении условий эксплуатации и хранения размагничивают. 5. ПРОВЕДЕНИЕ ПОВЕРКИ И ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ5.1. Внешний осмотр. При внешнем осмотре эталонов устанавливают: 5 1.1. Соответствие комплектности набора эталонов указанной в эксплуатационной документации. 5.1.2. Отсутствие на поверхности эталонов следов коррозии, царапин, забоин и других дефектов, влияющих на эксплуатационные свойства и внешний вид. 5.1.3. Наличие на эталоне: - его обозначения, - заводского номера и товарного знака завода-изготовителя. 5.2. Опробование 5.2.1 Проверяют техническое состояние по параметрам, предусмотренным эксплуатационной документацией на эталон. 5.3. Определение шероховатости поверхности покрытия. 5.3.1. Параметр шероховатости поверхности покрытия Rz определяют при помощи профилометра-профилографа. 5.3.2. Снимают профилограммы на девяти равномерно расположенных участках в пределах рабочей зоны покрытия. 5.3.3. По профилограммам в соответствии с МИ 41-88 определяют значение параметра Rz для каждого участка. 5.3.4. Наименьшее значение параметра Rz не должно превышать значения, указанного в технической документации. 5.4. Определение шероховатости поверхности основания. 5.4.1. Параметр шероховатости поверхности основания Rz определяют при помощи профилографа-профилометра. 5.4.2. Снимают по одной профилограмме на свободных от покрытия участках основания в средней части с четырех сторон покрытия. 5.4.3. По профилограммам в соответствии с МИ 41-88 определяют значение параметра Rz для каждого участка. 5.4.4. Наименьшее значение параметра R не должно превышать значений, указанных в технической документации. 5.5. Определение действительного значения толщины и погрешности эталона. 5.5.1. Измерения в диапазоне толщины свыше 3-х мкм проводят при помощи комплекта КСП МТП-2 (приложение 2), оптикаторов и индикаторов с пределами измерений до 3000,0 мкм. Измерения эталонов прямоугольной формы проводят на рабочей площади не менее чем в пяти равномерно расположенных сечениях. Число точек измерения эталонов круглой формы проводят в диаметральных сечениях, расположенных под углом (180 n) градусов друг к другу, где n не менее 5. Результаты измерений заносят в протокол, форма которого приведена в приложении 3. Обработку результатов измерений проводят согласно приложения 4 5.5.2. Измерения в диапазоне толщины менее 3-х мкм проводят при помощи профилографа и измерительной головки (приложение 2). Снимают не менее пяти профилограмм по всей длине покрытия, расположенных параллельно на равных расстояниях друг от друга и распределенных равномерно по всей рабочей площади покрытия. При измерениях эталонов круглой формы профилограммы снимают в диаметральных сечениях, расположенных под углом (180:n) друг к другу, где n не менее 5. Обработку результатов измерений проводят аналогично п. 5.4.1 и согласно приложения 5. 5.5.3. Отклонение действительного значения эталона от номинального и его погрешность не должны превышать значений, указанных в технической документации. 6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ6.1. При положительных результатах эталон признают годным к применению и на него или набор эталонов в целом выдают свидетельство установленной формы по ПР 50.2.006-94. 6.2. На оборотной стороне свидетельства заносят результаты поверки (Приложение 6). 6.3. При отрицательных результатах поверки аннулируют свидетельство, выдают извещение о непригодности с указанием причин по ПР 50.2.006-94. Приложение 1ЭТАЛОНЫ ТОЛЩИНЫ ПОКРЫТИЙ СТУПЕНЧАТЫЕ

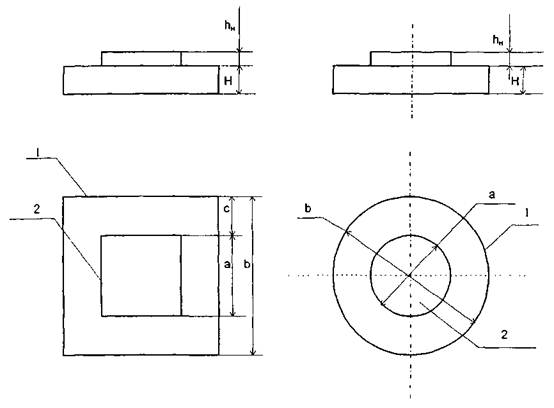

1 - основание, 2 - покрытие, hн - толщина покрытия номинальная, Н, b - размеры основания, с - размер непокрытого участка основания Приложение 21. Технические характеристики «Комплекта средств поверки мер толщины покрытий типа КСП МТП-2» Диапазон измерений толщины покрытий 3,0 ÷ 3000,0 мкм Предел допускаемой погрешности +\-(0,1 + 0,01hн) мкм 2. Технические характеристики профилографа с специальным приспособлением для измерения толщины покрытия Диапазон измерений толщины покрытий 0,1 ÷ 80,0 мкм Предел допускаемой погрешности +\-(0,5 ÷ 0,1) % Приложение 3.ФОРМА ЗАПОЛНЕНИЯ ПРОТОКОЛА ПОВЕРКИ ЭТАЛОНА ТОЛЩИНЫ ПОКРЫТИЙ Тип _____________________________________________________________________ Предприятие-изготовитель _________________________________________________ Эталон принадлежит ______________________________________________________ Дата поверки _____________________________________________________________ Номинальная толщина покрытия_____________________________________________
Эталон толщины покрытия _______________________________________________ (годен, не годен, указать причины) Поверитель ____________________ _______________________ Приложение 4.ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ При измерениях на КСП МТП-2 в среднее арифметическое результатов трех наблюдений вносят поправки на перемещение измерительного стола δnk согласно инструкции по эксплуатации КСП МТП-2. По полученным значениям hNk.изм. вычисляют действительные значения меры по формуле
Вычисляют среднее квадратическое отклонение результата измерений по формуле
В соответствии с доверительной вероятностью Р = 0,95 и числом измерений находят значения коэффициента t по приложению 2 ГОСТ 8.207-76 и определяют доверительные границы случайной погрешности результата измерений
Учитывая погрешность Δс измерительной головки, применяемой при измерениях, вычисляют погрешность эталона по формуле

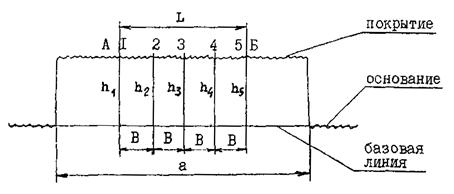

где Δст - погрешность определения поправки на перемещение стола. Представляют результат поверки согласно МИ 1317-86 в следующем виде hд, +/- Δ, Р = 0,95 Результаты поверки, полученные по профилограммам, обрабатывают аналогичным образом без внесения поправок Δnk и учета Δст. Приложение 5МЕТОДИКА ОБРАБОТКИ ПРОФИЛОГРАММЫ ЭТАЛОНА ТОЛЩИНЫ ПОКРЫТИЯ 1 Через профиль поверхности основания с обеих сторон покрытия проводят среднюю линию (базовая линия). 2 Определяют вертикальный масштаб профилограммы и цену деления диаграммной ленты профилографа Св (или коэффициенты вертикального Кв и горизонтального Кг увеличения для случая измерений с помощью профилогрофа с диаграммной лентой без делений, например, «Формталисурф» фирмы Тейлор Гобсон) 3. Выбирают на профилограмме участок измерения АБ, охватывающий наиболее равномерную по толщине часть профилограммы Разбивают участок АБ на равные интервалы В. Число сечений n выбирают ориентировочно в зависимости от характера неровности поверхности покрытия ( в общем случае n ³ 5) Через точки 1 - n опускают перпендикуляры к базовой линии. 4. Определяют в каждой точке сечения высоту профиля (толщину покрытия) от базовой линии до средней линии профиля поверхности покрытия hi = N´Cв, либо hi = hиi/Кв, где N - число делений на диаграммной ленте, соответствующее высоте профиля, hиi - измеренная на профилограмме высота профиля в мм. 5. Результаты измерений hi вносят в протокол (приложение 3) и обрабатывают по методике (приложение 4).
Приложение 6ФОРМА ЗАПОЛНЕНИЯ ОБОРОТНОЙ СТОРОНЫ СВИДЕТЕЛЬСТВА
Исполнители _____________________________ (подпись) ф. и. о. СОДЕРЖАНИЕ
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
