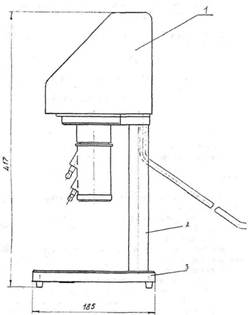

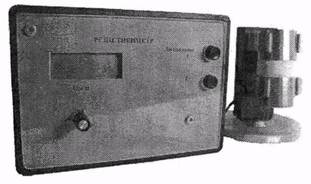

Руководящий документ МЕТОДИКА КОНТРОЛЯ ПАРАМЕТРОВ БУРОВЫХ РАСТВОРОВ РД 39-00147001-773-2004 Настоящий документ разработан специалистами НПО «Бурение» Ответственный исполнитель В.И. Демихов Взамен РД 39-2-645-81 АННОТАЦИЯ В методике изложены порядок и правила контроля параметров буровых растворов при бурении нефтяных и газовых скважин, даны рекомендации по выбору контролируемых параметров, приведены методы определения необходимой периодичности и точности контроля, основные характеристики и краткое описание технических средств и методов измерения, используемых для контроля параметров бурового раствора. Методика предназначена для специалистов буровых предприятий, занимающихся контролем и регулированием параметров буровых растворов на бурящихся скважинах. Вторая редакция методики составлена специалистами НПО «Бурение» под руководством д.т.н., Демихова В.И. 1. ОБЩИЕ ПОЛОЖЕНИЯ1.1. Настоящая методика устанавливает правила контроля параметров бурового раствора в процессе бурения скважин и является основным руководящим документом для работников буровых предприятий, занимающихся контролем параметров буровых растворов. 1.2. В методике даны рекомендации по выбору контролируемых параметров, методы определения необходимой периодичности и точности контроля, основные характеристики технических средств, используемых для измерения и оценки параметров буровых растворов. 1.3. Задачей контроля является получение достоверной информации о значениях параметров бурового раствора, позволяющей своевременно обнаружить отклонения параметров от их проектных значений и принять соответствующие решения по регулированию свойств бурового раствора. 1.4. Суть контроля параметров бурового раствора заключается в том, что в заданные моменты времени из циркулирующего раствора отбирается определенное количество проб и производится измерение необходимых параметров. По результатам измерений определяются средние значения параметров, которые наносятся на контрольные карты. В зависимости от положения этих значений относительно границ регулирования принимают решения об управлении свойствами бурового раствора. 1.5. Контроль параметров на буровой проводится лаборантом в соответствии с разделом 2 настоящей методики. Порядок проведения измерений и описание используемых при этом приборов отражен в разделе 3. 1.6. Все ранее действующие РД и инструкции по контролю качества буровых растворов следует считать утратившими силу. 2. ОРГАНИЗАЦИЯ КОНТРОЛЯ ПАРАМЕТРОВ БУРОВОГО РАСТВОРА НА БУРОВОЙ2.1. Организация контроля параметров бурового раствора предусматривает выполнение следующих работ на буровой: - подготовку контрольных карт к работе; - отбор проб бурового раствора; - контроль параметров бурового раствора; - работу с контрольными картами. 2.2. Подготовка контрольных карт к работе 2.2.1. Контрольные карты представляют собой отпечатанный бланк, в который заносятся измеренные в течение суток значения параметров бурового раствора. Пример заполненного бланка контрольных карт приведен в приложении 6. Вертикальные линии на бланке указывают время суток и нанесены с интервалом в один час. Горизонтальные линии в определенном масштабе указывают значения параметров бурового раствора. 2.2.2. Подготовка контрольных карт к работе производится лаборантом и заключается в том, что на бланках указываются названия площади, номер скважины, глубина интервалов бурения. Вдоль вертикальной оси на контрольных картах указывают проектные значения параметров (Пр) на данном интервале, параллельно оси времени наносятся сами границы. 2.2.3. Необходимые для подготовки контрольных карт данные вместе с планом контроля, представляющим собой таблицу, в которой указано время отбора пробы, соответственно, измеряемые параметры бурового раствора, содержатся в проекте на бурение данной скважины и выдаются лаборанту мастером перед началом бурения очередного проектного интервала. Пример рассчитанных данных для подготовки контрольных карт и плана контроля приведен в приложении 4. 2.2.4. Для удобства ведения контрольных карт рекомендуется в соответствии с планом контроля сделать на оси времени каждой контрольной карты отметки времени, в которые будут производиться отборы проб для измерения данного параметра. 2.3. Отбор проб для измерения параметров бурового раствора 2.3.1. Предусматривается два режима отбора проб бурового раствора, соответствующие: - контролю при отсутствии нарушений границ регулирования; - контролю при нарушении границ. В первом режиме отбор проб бурового раствора для контроля параметров производится в моменты времени, указанные в плане контроля. Во втором режиме отбор проб производится чаще (с периодичностью контроля при нарушении границ регулирования). 2.3.2. В первом режиме в указанные в плане контроля моменты времени отбирается одна проба бурового раствора. 2.3.3. При нарушении границ регулирования переходят ко второму режиму. В этом режиме отбирается три пробы бурового раствора, когда необходимо контролировать параметры, у которых нарушены границы, и отбирается одна проба, когда необходимо контролировать параметры, у которых нет нарушений границ. Интервал времени между отборами каждой из трех проб равен периодичности контроля при нарушении границ регулирования. 2.3.4. Отбор проб для измерения содержания газа и температуры бурового раствора производится в начале желобной системы, а измерения производят непосредственно у желоба сразу же после отбора пробы. Для характеристики раствора, поступающего в скважину, отбор проб и измерения повторяют в конце желобной системы. Для измерения плотности, условной вязкости, водоотдачи, статического напряжения сдвига и других параметров пробы отбираются на выходе из системы очистки. Измерение параметров производится в специально отведенном для этого помещении. Для проведения анализа фильтрата бурового раствора проба раствора отбирается непосредственно у устья скважины, доставляется в лабораторию и фильтруется в тот же день. 2.3.5. Когда раствор необходимо отправить для анализа в стационарную лабораторию буровых растворов, находящуюся на значительном расстоянии от буровой, то проба отбирается на выходе системы очистки небольшими порциями (до 0,5 л) через 10 - 15 минут таким образом, чтобы получить среднюю пробу объемом 3 - 5 л, характеризующую весь циркулирующий раствор. Вместе с отобранной пробой бурового раствора в лабораторию должны быть переданы следующие сведения: дата отбора пробы, номер скважины, глубина забоя, температура раствора на выходе из скважины во время отбора проб, а также результаты измерения тех параметров, которые были определены на буровой. 2.4. Контроль параметров бурового раствора 2.4.1. В процессе бурения возможны два режима контроля параметров бурового раствора: - контроль при отсутствии нарушений границ регулирования; - контроль при нарушении границ. 2.4.2. Контроль при отсутствии нарушений границ регулирования провидится следующим образом: - отбор проб проводится согласно п. 2.3.2; - в каждой пробе измеряются параметры, указанные в плане контроля; - измеренные значения в виде точек наносятся на соответствующие контрольные карты. Контроль при этом режиме ведется до нарушения каким-либо параметром границы (попадание точки на границу не считается нарушением границы). 2.4.3. Контроль при нарушении границ проводится следующим образом: - отбор проб производится согласно п. 2.3.3; - в каждой из трех проб измеряются значения параметров, у которых нарушена предупреждающая граница; - средние значения по трем измерениям в виде крестика наносятся на контрольные карты напротив отметок времени, соответствующих времени отбора первой из трех проб; - остальные параметры контролируются согласно п. 2.4.2. Контроль в этом режиме ведется до тех пор, пока средние значения параметра находятся за внешней границей. 2.4.4. Методы непосредственного измерения параметров бурового раствора с использованием конкретных технических средств изложены в разделе 3. 2.5. Работа с контрольными картами 2.5.1. Работа с контрольными картами заключается в нанесении на них измеренных значений параметров бурового раствора согласно пп. 2.4.2 - 2.4.4, переходе от одного режима контроля к другому, определении момента и величины отклонений параметров от их проектных значений и принятия решений о необходимости регулирования свойств бурового раствора. 2.5.2. Кроме того, на бланках контрольных карт в соответствующих графах записывается следующая информация: - дата заполнения контрольных карт; - цифровое обозначение измеренных значений параметров; - расход материалов на регулирование свойств бурового раствора; - вид операций, связанных с промывкой скважины (например, остановка циркуляции, наращивание, ремонт бурового насоса и др.); - глубина забоя; - глубина нахождения инструмента. В графе «Примечания» записываются распоряжения мастера и инженера по буровым растворам, остаток и поступление на буровую материалов для приготовления и регулирования свойств буровых растворов и другая необходимая информация о процессе промывки. 3. ТЕХНИЧЕСКИЕ СРЕДСТВА И МЕТОДЫ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ БУРОВОГО РАСТВОРА3.1. Определение плотности бурового раствораПлотность бурового раствора, ρ, г/см3 - отношение массы бурового раствора к его объему. Различают кажущуюся и истинную плотности. Первая характеризует раствор, выходящий из скважины и содержащий газообразную фазу, а вторая - раствор без газовой фазы. Для измерения плотности могут быть использованы: - плотномер электронный ПЭ-1; - пикнометр; - весы рычажные - плотномер; - ареометр. 3.1.1. Плотномер электронный ПЭ-1 Принцип работы ПЭ-1 (рис. 1) основан на измерении выталкивающей силы, действующей на погруженный в жидкость поплавок. Основные характеристики: - диапазон измерения плотности бурового раствора, г/см3 - 0,8 ÷ 2,6; - погрешность измерения, г/см3 ±0,002. Порядок работы: - залить в кружку раствор; - опустить поплавок в раствор; - сделать отсчет показаний прибора. Рис. 1 - Плотномер электронный ПЭ-1 3.1.2. Пикнометр Пикнометр представляет собой стеклянный сосуд известного объема с притертой пробкой и меткой на шейке. Для выхода из пикнометра воздуха или газа, которые могут выделяться из пробы, в пробке прибора предусмотрена сквозная канавка. Порядок работы: - взвесить сухой чистый пикнометр (P1); - заполнить пикнометр буровым раствором до метки, закрыть пробкой, вытереть досуха и взвесить (Р2). Плотность бурового раствора рассчитывается по формуле
где ρ - плотность бурового раствора, г/см3; Р2 - масса пикнометра, заполненного буровым раствором, г; P1 - масса пустого пикнометра, г; Vn - вместимость пикнометра, см3. Примечание. Если вместимость пикнометра заранее не известна, то она определяется по разности масс пикнометра с дистиллированной водой и пустого.
где Vn - вместимость пикнометра, см3; ρ2 - масса пикнометра с дистиллированной водой, г; ρ1 - масса пустого пикнометра, г; ρв - плотность дистиллированной воды, г/см3. Истинная плотность бурового раствора, содержащего газообразные компоненты, рассчитывается по формуле:

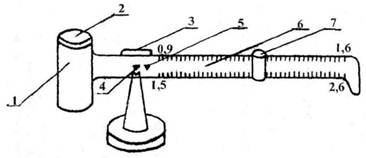

где ρист - истинная плотность, г/см3; ρ - кажущаяся плотность, г/см3; Vг - объем газов, %. 3.1.3. Весы рычажные - плотномер ВРП-1 Принцип работы ВРП-1 (рис. 2) основан на уравновешивании моментов левой и правой сторон подвижной части весов относительно опоры. Основные характеристики диапазон измерения плотности бурового раствора: по верхней шкале, г/см3 от 0,8 до 1,6; по нижней шкале, г/см3 от 1,6 до 2,6; погрешность измерения, г/см3 ±0,01. Порядок работы: - залить раствор в мерный стакан 1 до верхней кромки и закрыть крышкой 2; - удалить излишки раствора, вытекшие через специальное отверстие; - установить подвижную часть на правую призму 5 стойки; - передвигая вправо или влево подвижный груз 7, установить рычаг 6 в положение равновесия и прочесть показания плотности раствора по верхней шкале; - если плотность раствора окажется большей, чем предел измерения по верхней шкале, то подвижную часть весов необходимо переставить на левую призму 4 и провести измерение по нижней шкале; - после замера снять крышку, вылить раствор из стакана, промыть мерный стакан и крышку водой, протереть их насухо. В начале каждой смены, а также по мере надобности прибор необходимо калибровать чистой пресной (дистиллированной) водой при температуре (20 ± 5) °С. При этом показания прибора должны быть равны 1 г/см3. Рис. 2 Весы рычажные - плотномер ВРП-1 1 - мерный

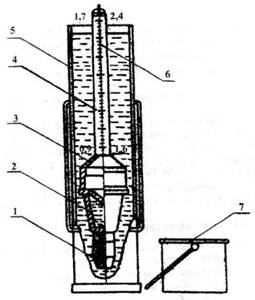

стакан; 2 - крышка; 3 - подушка; 3.1.4. Ареометр АГ-ЗПП Основные характеристики: - диапазон измерения при надетом калибровочном грузе, г/см3 от 0,9 до 1,7; - диапазон измерения без калибровочного груза, г/см3 от 1,6 до 2,4; - погрешность измерения, г/см3 ±0,02, - объем пробы раствора, см3 78,5±1. Порядок работы: - при измерении плотности бурового раствора с помощью АГ-ЗПП (рис. 3) может быть использована как пресная вода, так и минерализованная; - при использовании пресной воды чистый мерный стакан 2 заполнить буровым раствором, соединить с поплавком 3 поворотом последнего до упора; тщательно обмыть стакан снаружи, погрузить его в ведерко с водой 5 и сделать отсчет удельного веса по основной шкале 6 (по делению, до которого ареометр опустился в воду); - при использовании минерализованной воды делается поправка на ее плотность, для чего необходимо заполнить мерный стакан водой и соединить его с поплавком; погрузить прибор в ведерко с водой и оставить свободно плавать, деление на поправочной шкале, до которого ареометр погрузится в воду, покажет алгебраическую величину поправки; затем вылить минерализованную воду из стакана, заполнить его буровым раствором, погрузить в ведерко и произвести отсчет по основной шкале. Рис. 3 Ареометр АГ-ЗПП 1 - объемный
грузик; 2 - мерный стакан; 3 - поплавок; 4 - стержень; Плотность бурового раствора, в случае применения минерализованной воды, вычисляется по формуле ρ = ρосн + Δρ, где ρ - плотность бурового раствора, г/см3; ρосн - отсчет плотности, сделанный по основной шкале, г/см3; Δρ - алгебраическая величина поправки (отсчет плотности, сделанный по поправочной шкале), г/см3. 3.2. Определение условной вязкостиУсловная вязкость (УВ, с) - величина, определяемая временем истечения из стандартной воронки определенного объема бурового раствора. Условная вязкость косвенно характеризует гидравлическое сопротивление течению, т.е. подвижность бурового раствора. Для измерения условной вязкости используется вискозиметр BB-1, который состоит из мерной кружки, сетки и воронки (рис. 4). Основные характеристики: - постоянная вискозиметра (время истечения 500 см3 воды при температуре (20 ± 5) °С, с 15; - погрешность постоянной вискозиметра, с ±0,5; - объем воронки вискозиметра, см3 700; - объем мерной кружки, см3 500. Порядок работы: - промыть водой воронку вискозиметра и мерную кружку; - закрыть отверстие трубки пальцем правой руки и налить ковшом в воронку через сетку испытуемый раствор до перелива; - подставить мерную кружку под трубку вискозиметра и, убрав палец, открыть отверстие трубки, одновременно включив левой рукой секундомер; - в момент заполнения кружки раствором до краев остановить секундомер, закрыть отверстие трубки пальцем и прочесть показания секундомера; - после каждого измерения кружку мыть. В начале каждой смены, а также по мере необходимости, требуется производить проверку водного числа вискозиметра. Время истечения 500 см3 пресной (дистиллированной) воды при температуре 10 - 25 °С должно быть равным 15 с. Если значение будет больше 15 с, то трубку вискозиметра надо прочистить, если меньше - вискозиметр следует заменить. Рис. 4 - Вискозиметр ВВ-1 3.3. Определение реологических показателейК основным характеристикам буровых растворов относятся реологические показатели (параметры): предельные статистическое и динамическое напряжения сдвига, эффективная и пластическая вязкости. Для измерения реологических показателей используется ротационный вискозиметр. Принцип работы ротационных вискозиметров основан на измерении сдвиговых напряжений в контролируемой среде, расположенной между составными цилиндрами. Мерой сдвиговых напряжений является крутящий момент на подвесном цилиндре (внутреннем) при вращении внешнего цилиндра с постоянной угловой скоростью. Ротационный вискозиметр ВИАМ Основные характеристики прибора: - диапазон измерения напряжения сдвига от 0 до 1000 дПа; - диапазон измерения динамической вязкости от 0 до 1000 мПа∙с; - диапазон регулирования частоты вращения гильзы от 0 до 1000 об/мин. Фиксированные частоты вращения гильзы - 3; 6; 58,7; 100, 300, 600 об/мин. Относительная основная погрешность измерения напряжения сдвига ±2,0 %. Относительная основная погрешность измерения динамической вязкости ±4,0 %. Основная погрешность измерения частоты вращения гильзы ±2,0 %. Измерительные поверхности имеют следующие размеры: - наружный диаметр внутреннего цилиндра (34,5 - 34,49) мм; - внутренний диаметр наружного цилиндра (36,83 - 36,85) мм; - длина измерительной поверхности внутреннего цилиндра (38,1 - 38,3) мм. В состав ротационного вискозиметра ВИАМ (рис. 5) входят следующие элементы: - блок измерительный (1); - штатив (2); - основание (3). В блоке измерительном находятся узел измерения вязкости и механизм привода. Порядок работы: - перед измерением чистый сухой стакан заполнить буровым раствором и поставить в блок измерений; - включить тумблер «сеть», прогрев прибора 15 минут; - установить последовательно переключатели в положение «58,7» и «ИЗМ». При этом на табло «НАПРЯЖЕНИЕ» индицируется значение динамической вязкости в мПа∙с, а на табло «СКОРОСТЬ» - число оборотов в минуту. При необходимости установите пульт на индикаторе «НАПРЯЖЕНИЕ» ручной корректор «О». Рис. 5 - Ротационный вискозиметр ВИАМ В остальных случаях индицируется напряжение сдвига, а вязкость вычисляется. Определение предельного статического напряжения сдвига производится при частоте вращения гильзы 3 об/мин, через 1 или 10 мин покоя бурового раствора. Показания прибора снимаются в момент максимальных значений, предшествующих разрушению структуры. Предельное статическое напряжение сдвига θ через 1 и 10 мин определяется по формуле:

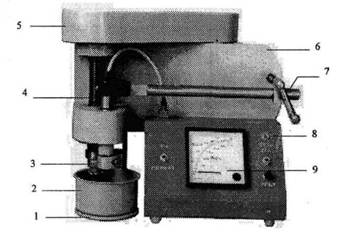

где K - величина статического напряжения сдвига, соответствующая единице шкалы индикатора (указана в паспорте на прибор); φ1,10 - значение показаний на индикаторе. Расчет динамической вязкости при различных оборотах гильзы производится по формулам:
где τ, τ1, τ2 - любые из измеренных значений напряжения сдвига в дПа; n, n1, n2 - соответствующее число оборотов в минуту; А - конструктивный параметр вискозиметра. При определении реологических характеристик буровых растворов измеряется напряжение сдвига при различных оборотах фиксированных или в диапазоне от 0 до 1000 об/мин при положении переключателей «ПЛАВНО», «ИЗМ». Градиент скорости сдвига рассчитывается при этом по формуле:
Определение предельного динамического напряжения сдвига, эффективной и пластической вязкости производится следующим образом. Предельное динамическое напряжение сдвига, τ0, Па - условная величина, характеризующая предел текучести в потоке бурового раствора, это напряжение, необходимое для разрушения структуры в текущей структурированной жидкости. Эффективная (динамическая) вязкость, ηэф, мПа∙с - характеризует вязкостное сопротивление бурового раствора при данной скорости сдвига. Пластическая (структурная) вязкость, ηпл, мПа∙с - условная величина, показывающая долю эффективной вязкости, которая возникает вследствие структурообразования в потоке бурового раствора. Для измерений показателей, позволяющих получить величины этих параметров, используется ротационный вискозиметр ВИАМ. Порядок работы: - испытуемая жидкость перемешивается при частоте вращения гильзы 600 мин-1 с целью разрушения структуры, затем снимаются устойчивые показания по шкале прибора при 600; 300; 100; 58,7 мин-1; - по полученным данным строится график зависимости показаний прибора (φ) от частоты вращения наружного стакана (n); - характерная зависимость показаний прибора от скорости вращения стакана для вязко-пластических жидкостей приведена на рис. 6; - на полученной реологической кривой течения выделяют прямолинейный участок и продолжают его до пересечения с осью ординат; Рис. 6 - Кривая зависимости φ от n - по значениям двух точек (n, φ1) и (n2, φ2), взятых на прямолинейном участке кривой, определяют эффективную и пластическую вязкость, динамическое напряжение сдвига по формулам:

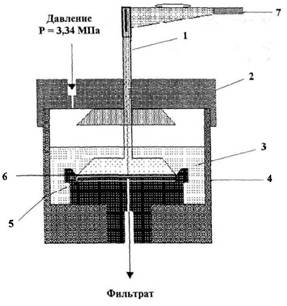

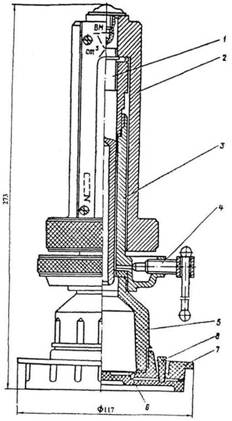

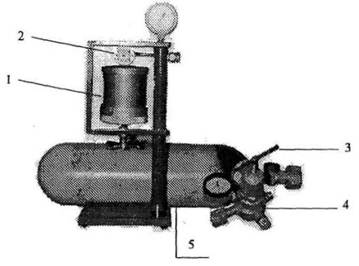

где ηэф - эффективная вязкость ньютоновских жидкостей, Па∙с (спз); А, В - константы прибора (приводятся в паспорте на прибор); ηпл - пластическая вязкость, мПа∙с (спз); φ2 - отсчет показаний прибора при большей частоте вращения стакана n2, мин-1 (об/мин), град.; φ1 - отсчет показаний прибора при меньшей частоте вращения стакана n1, мин-1 (об/мин), град.; τ0 - предельное динамическое напряжение сдвига, дПа (мг/см2); φ - отсчет показаний прибора при частоте вращения стакана 600 мин-1. 3.4. Определение водоотдачи буровых растворовВодоотдача (В, см3) - объем фильтрата, отделившегося от бурового раствора за 30 мин при пропускании раствора через бумажный фильтр диаметром 75 мм, характеризует фильтрационные свойства бурового раствора при перепаде давления 0,7 МПа. Для измерения водоотдачи используются: - фильтр-пресс ФЛР-1; - прибор ВМ-6. 3.4.1. Фильтр-пресс ФЛР-1 Принцип работы ФЛР-1 основан на способности жидкости отфильтровываться под давлением из раствора. Основные характеристики: - предел измерения объема фильтра за 30 мин при диаметре фильтра 75 мм, см3 120; - давление фильтрации, МПа (кг/см2) 0,7 (7); - вместимость стакана (объем пробы) мл 425; - температура окружающей среды, °С +5 - +50; - максимальное давление на входе в редуктор, МПа (кг/см2) 15 (150). Фильтр-пресс ФЛР-1 (рис. 7) состоит из: - стакана 1, предназначенного для заливки пробы раствора; - редуктора 4, предназначенного для редуцирования с помощью регулировочного винта давления от 15 МПа до рабочего давления 0,7 МПа; - баллона 5 с газом, который подается в редуктор, а оттуда по рукаву через пропускной клапан 2 в стакан с раствором; - манометра для контроля давления фильтрации. Рис. 7 - Фильтр-пресс ФЛР-1 Порядок работы: - снять стакан 1, разобрать его, сполоснуть водой и высушить; - смочить водой фильтровальную бумагу, избыток воды удалить сухой фильтровальной бумагой; - отвернуть полностью винт редуктора 3; - завернуть пропускной клапан 2 до упора; - залить в стакан глинистый раствор; - установить уплотняющие кольца, на кольцо нижней крышки положить фильтровальную бумагу, сетку; - подставить под стакан измерительный цилиндр на 10 см3 или 50 см3, в зависимости от предполагаемой водоотдачи; - отвернуть вентиль баллона; - поворотом регулировочного винта редуктора по часовой стрелке установить давление на выходе из редуктора 0,7 МПа; - отвернуть винт пропускного клапана до упора и одновременно включить секундомер; - через 30 мин завернуть винт клапана до упора и одновременно выключить секундомер и закрыть вентиль баллона; - замерить количество фильтрата (Рф); - снять стакан, снять верхнюю крышку стакана, убрать уплотнительное кольцо, вылить раствор; - стакан, крышки, кольцо и другие детали промыть и высушить. 3.4.2. Прибор ВМ-6 Основные характеристики: - предел измерения водоотдачи при диаметре фильтра 75 мм, см3 40; - погрешность измерения, см3 ±0,5; - фактический диаметр фильтра, мм 53; - давление фильтрации, МПа (кг/см2) 0,1 (1); - объем пробы бурового раствора, см3 100. Прибор ВМ-6 (рис. 8) состоит из трех основных узлов: - фильтрационного стакана 5, который имеет разборное дно, состоящее из металлической решетки 6, клапана 8 с резиновой прокладкой и поддона 7 с винтом, прижимающим клапан к решетке; - напорного цилиндра 3 с втулкой 1, в который вставлен плунжер 2 с грузом и укрепленной на нем шкалой; для установки шкалы прибора на «0» и для спуска масла из цилиндра в нижней его части сделано отверстие, перекрываемое спускной иглой 4. Рис. 8 - Прибор ВМ-6 Порядок работы: - смочить кружок фильтровальной бумаги водой (при работе с растворами на водной основе) и положить его на решетку 6, которую вставить в нижнюю часть фильтрационного стакана бумагой внутрь; на решетку положить клапан с резиновой прокладкой и навернуть поддон 7; собранный стакан вставить в кронштейн, клапан туго завернуть винтом; - залить подготовленный буровой раствор в стакан на 3 - 4 мм ниже края; - навернуть напорный цилиндр 3 с закрытым игольчатым клапаном 4 на стакан, сверху налить машинное масло; - вставить плунжер в цилиндр и, приоткрыв спускную иглу, легким вращением подвести нулевое деление на шкале к отсчетной риске на втулке цилиндра; - закрыть спускной игольчатый клапан, а клапан с резиновой прокладкой открыть, одновременно пустить в ход секундомер; - через 30 мин сделать отсчет по шкале (глаз должен находиться на уровне отсчетной риски); при открытии клапана с резиновой прокладкой может произойти резкое опускание груза на определенную величину, т.н. «скачок», значение «скачка» необходимо вычитать из полученного по шкале значения показателя фильтрации; - после окончания измерения открыть спускную иглу, выпустить масло и опустившийся плунжер вынуть из цилиндра; игольчатый клапан закрыть, цилиндр отвернуть, масло слить в баллон, раствор вылить, отвинтить поддон, вымыть прибор, насухо вытереть его и собрать для следующего замера. 3.4.3. Определение водоотдачи при повышенных температурах Для измерения водоотдачи при повышенных температурах используется прибор УИВ-2М. Основные характеристики: - максимальная рабочая температура, °С 250; - максимальное рабочее давление (перепад давления на фильтре), МПа/кг/см2 5 (50); - площадь фильтра, см2 22; - объем пробы бурового раствора, см3 400; - точность автоматического поддержания: заданной температуры, °С ±5; заданного перепада давления, МПа (кг/см2/) ±0,1 (1); - питание от сети однофазного переменного тока напряжением, В 220, Принципиальная схема УИВ-2М включает в себя: - пневматическую систему, к которой относится трубопровод, распределительный манифольд с вентилями, баллон-ресивер и манометр; - гидравлическую систему, к которой относится автоклав, соединительная трубка и холодильник с вентилем «фильтрат», который связывает подфильтровое пространство с атмосферой; для охлаждения фильтрата (в процессе измерения водоотдачи) и автоклава (после опыта) по трубопроводам подается вода; автоклав нагревают с помощью электронагревателя, мощность которого регулируется автотрансформатором и контролируется амперметром; температуру пробы измеряют термопарой в комплекте с регистрирующим потенциометром; фильтрационный элемент, над которым установлена шайба - отбойник, соединен с крышкой, которая прижимается к корпусу автоклава через уплотнительное кольцо с помощью нажимной гайки; мешалка приводится во вращение электродвигателем; термостат, в который устанавливается автоклав, состоит из рубашки охлаждения, электродвигателя и теплоизоляционного кожуха. Порядок работы: - залить в автоклав 350 - 400 см3 бурового раствора: - закрепить на решетке фильтра фильтровальную бумагу (для испытаний при температуре выше 150 °С рекомендуется использовать бумагу асбестовую); - установить собранную крышку в автоклав и закрепить нажимной гайкой, на крышке закрепить воздухопровод и трубку отвода фильтрата; - установить стрелку потенциометра на деление шкалы, соответствующее температуре (потенциометр должен быть включен за 15 - 20 мин до начала опыта); - включить электродвигатель; - установить необходимую мощность нагревателя; - открыв вентили «баллон» и «автоклав», подать сжатый газ в автоклав; - после достижения заданной температуры подать воздух в холодильник; - измерение водоотдачи начинается с момента открытия вентиля «фильтрат»; - охлажденный в холодильнике фильтрат поступает в измерительную емкость; - по окончании измерения отключить электродвигатель, с помощью вентиля "сброс" снизить давление в автоклаве до атмосферного и отсоединить от крышки автоклава воздухопровод и трубку, отводящую фильтрат; разобрать фильтр, промыть и высушить; автоклав извлечь из термостата, освободить от испытанного раствора и промыть водой. 3.4.4. Определение толщины глинистой корки Для измерения толщины глинистой корки используется линейка. При измерении линейкой вынуть из прибора для определения водоотдачи фильтр с глинистой коркой; поместить его на стеклянную пластинку и измерить толщину корки. 3.5. Определение содержания песка (общего и отмытого)Песком (П, %) считают все грубодисперсные частицы независимо от их происхождения (в том числе комочки нераспустившейся глины). Отмытым песком (ОП, %) являются собственно песчаные частицы, неспособные размокать (распускаться) в воде. Содержание песка характеризует степень загрязнения бурового раствора грубодисперсными фракциями различного минералогического состава. Для определения содержания песка используется металлический отстойник ОМ-2. Основные характеристики, см3; - вместимость отстойника 600; - отстойника до сливного отверстия 50; - крышки 50; - пробирки 10. Отстойник ОМ-2 (рис. 9) состоит из следующих частей: - цилиндрического сосуда 2 с уплотнительной крышкой 1, которая служит одновременно и для отмеривания раствора; - стеклянной бюретки 3, которая укрепляется в нижней части сосуда при помощи винта через перекладину и шайбу с резиновой прокладкой; герметизация крепления бюретки обеспечивается резиновой прокладкой; бюретка градуирована через 0,1 см3. Порядок работы Определение общего содержания песка: - промыть отстойник и вытереть его; - снять крышку отстойника, отмерить ею 50 см3 раствора и влить его в отстойник через горлышко; - не вымывая крышки, зачерпнуть ею воду, разбавить водой оставшийся на внутренних стенках крышки раствор и вылить в отстойник; 1 - уплотнительная крышка; 2 - цилиндрический сосуд; 3 - стеклянная бюретка. Рис. 9 - Отстойник ОМ-2 - держа отстойник вертикально, с помощью крышки наполнить отстойник водой до уровня отверстия на его боковой поверхности; при появлении из отверстия воды следует подождать, пока не вытечет излишек воды; - плотно закрыть отстойник крышкой и повернуть его в горизонтальное положение сливным отверстием вверх; прижимая крышку и прикрывая отверстие пальцем, интенсивно взболтать содержимое отстойника; - повернуть отстойник в вертикальное положение, выждать одну минуту (по часам или секундомеру) и прочесть показания (V) по шкале бюретки против осевшего песка. Определение содержания отмытого песка: - после определения объема осадки (V) воду с неосевшими глинистыми частицами слить через край отстойника; - разбавить осадок свежими порциями воды и перенести в фарфоровую чашку диаметром 120 мм; - через 1 - 2 мин слить отстоявшуюся воду и налить новую порцию воды, в которой осадок растереть резиновой пробкой; - сливать мутную воду, повторяя отмывку несколько раз до полного отмучивания глинистых частиц; - после этого, разбавить осадок водой, перенести в отстойник и замерить его объем (V1) таким же образом, как и при определении общего содержания песка. Общее содержание песка определяют по формуле:

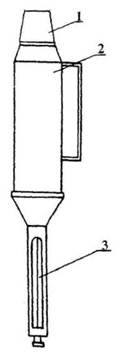

где n - общее содержание песка, %; V - общий объем осадка, см3; 2 - коэффициент для выражения результатов в %. Содержание отмытого песка рассчитывается по формуле:
где ОП - содержание отмытого песка, %; V - объем отмытого песка, см3; 2 - коэффициент для выражения результатов в %. 3.6. Определение показателей стабильности и седиментацииПод стабильностью раствора понимается его способность сохранять свою плотность. Для определения стабильности используется цилиндр стабильности ЦС-2 и стеклянный мерный цилиндр. 3.6.1. Цилиндр стабильности ЦС-2 Основные характеристики: - вместимость цилиндра, см3 720; - масса, кг 0,36 Цилиндр стабильности (рис. 10) имеет отвод с резиновой пробкой 2 для слива верхней половины раствора; с наружной стороны цилиндра находится ручка 3. Рис. 10 - Цилиндр стабильности Порядок работы: - залить пробу раствора в цилиндр до края, предварительно тщательно перемешав ее; - установить заполненный цилиндр в спокойном месте, отметить по часам время и оставить его в покое на сутки; - через 24 часа открыть пробку, слить верхнюю часть пробы раствора вместе с отстоявшейся водой в кружку; - тщательно перемешать слитый раствор и определить его плотность (ρ1); - закрыть отвод пробкой, тщательно перемешать оставшуюся в цилиндре нижнюю половину раствора и определить ее плотность (ρ2); - вымыть цилиндр и вытереть насухо. Показатель стабильности бурового раствора вычисляется по формуле:
где С - показатель стабильности бурового раствора, г/см3; ρ2 - плотность нижней половины раствора, г/см3; ρ1 - плотность верхней половины раствора, г/см3. 3.6.2. Стеклянный мерный цилиндр Основные характеристики: - объем, см3 100; - цена деления, см3 1. Порядок работы: тщательно перемешанную пробу бурового раствора налить в цилиндр до 100-го деления по шкале; поставить цилиндр с раствором в спокойное место, отметить время и оставить на 24 часа; через 24 часа прочесть по шкале цилиндра отсчет положения уровня раздела раствора и отстоявшейся воды (V3); цилиндр вымыть и высушить. Показатель седиментации (суточный отстой) (%) бурового раствора находится по формуле:

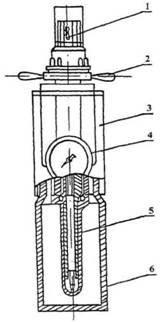

где 100 - объем мерного цилиндра, см3; V3 - положение уровня раздела раствора и отстоявшейся воды, см3. 3.7. Определение содержания газаСодержание газа характеризует степень разгазирования или вспенивания бурового раствора. Для определения содержания газа используется прибор ПГР-1 3.7.1. Прибор ПГР-1 Принцип работы ПГР-1 основан на свойстве газов сжиматься под действием избыточного давления Основные характеристики: - предел измерения газосодержания, % 0 - 10; - абсолютная погрешность измерения, % ±0,5; - цена деления шкалы, % 0,5; - температура контролируемой жидкости, °С +5 ÷ +80; - давление в рабочей емкости в пределах, МПа (кг/см2) 0,3 (3); - температура окружающей среды, °С +5 ÷ +50. Прибор газосодержания ПГР-1 (рис. 11) состоит из следующих составных частей: - стакана 6, предназначенного для заполнения буровым раствором (исследуемым), и корпуса 3, герметично соединенных с помощью байпасного соединения; - маховика 2, вращением которого против часовой стрелки создается избыточное давление; - манометра 4, по которому фиксируется избыточное давление; - резинового разделителя 5, который под действием избыточного давления давит на раствор; - шкалы 1 для снятия показаний газоотделения. Порядок работы: - заполнить стакан до краев буровым раствором и соединить с корпусом прибора; - вращая маховик против часовой стрелки, следить за показаниями манометра и прекратить вращение при достижении избыточного давления в 0,3 МПа (3 кг/см2); - прочесть по шкале показания содержания газа в буровом растворе; - сбросить давление, повернув маховик по часовой стрелке до упора; - отсоединить кран от корпуса, вылить раствор, вымыть стакан, разделитель и обсушить их. Рис. 11 - Прибор ПГР-1 3.7.2. Прибор ВГ-1М Основные характеристики и порядок подготовки прибора к работе изложены в п. 3.7.1. Порядок работы: - навинтить цилиндр на горловину стакана, заполнить его маслом и надеть плунжер с грузом-шкалой, - клапан, находящийся под решеткой фильтрационного стакана, при измерении должен быть закрыт; - деление шкалы «газ», остановившееся при опускании плунжера против риски на верхнем крае втулки, укажет концентрацию газа в буровом растворе. 3.7.3. Метод разбавления Метод основан на уменьшении объема бурового раствора в результате удаления газа из пробы раствора, разбавленного водой. Для измерения необходимы: - мерный цилиндр вместимостью 250 см3 с притертой пробкой; - мерный цилиндр вместимостью 200 см3 без пробки; - мензурка или цилиндр вместимостью 50 см3. Порядок работы. - в мерный цилиндр с притертой пробкой налить 50 см3 бурового раствора, отмеренного мензуркой. - отмерить 200 см3 воды и вылить в цилиндр, предварительно обмыв этой водой мензурку, которой отмерялся буровой раствор; - закрыть цилиндр с разбавленным раствором притертой пробкой, энергично взболтать в течение 1 мин и оставить в покое на некоторое время; - после опадения пены отметить объем жидкости в цилиндре. Концентрацию газа вычисляют по формуле
где Со - концентрация газа, %; 250 - суммарный объем бурового раствора с газом и водой, см3; Vж - объем бурового раствора и воды после удаления газа, см3; 2 - множитель для получения результата в процентах. 3.8. Определение концентрации твердой фазы и нефти в буровом раствореКонцентрация твердой фазы (Ст, %) - величина, определяемая отношением количества твердого вещества к общему объему бурового раствора. Объемная концентрация твердой фазы определяется, исходя из материального баланса компонентов бурового раствора, и рассчитывается по формуле где Ст - объемная концентрация твердой фазы, %; Сн - объемная концентрация нефти, %; Сс - объемная концентрация соли, %; ρт - плотность твердой фазы, г/см3; ρр - плотность раствора, г/см3; ρвф - плотность водной фазы, г/см3; ρн - плотность нефти, г/см3; ρс - плотность соли, г/cм3; ρв - плотность воды, г/см3. При плотности водной фазы, равной плотности воды ρвф = ρв = 1,0 г/см3, плотности нефти ρн = 0,8 г/см3, плотности соли (NaCl)ρc = 2,85 г/см3: Перевод объемной концентрации твердой фазы в массовую концентрацию производится по формуле
где Тт - массовая концентрация твердой фазы в буровом растворе, %. Определение величин, входящих в формулы (16, 17), рассмотрено ниже для конкретных видов буровых растворов. Для растворов, содержащих только воду и глину, формулы (16, 17) значительно упрощаются (ρт = ρгл)
Концентрация твердой фазы (глины) в данных растворах зависит только от плотности раствора и определять ее можно по табл. 1, принимая среднее значение плотности глины ρгл = 2,6 г/см3. Таблица 1 - Концентрация твердой фазы (глины) в зависимости от плотности раствора. При расчетах принято среднее значение плотности глины - 2,6 г/см3
Более точно концентрация твердой фазы в данных растворах определяется методом выпаривания взвешенной пробы раствора в сушильном шкафу и определения массы высушенной пробы или с помощью установки ТФН-1М (рис. 12). Порядок работы: - налить 50 г бурового раствора в предварительно высушенную и взвешенную фарфоровую чашку; - взвесить чашку с раствором, поместить ее в сушильный шкаф и сушить на верхней полочке при температуре приблизительно 100 °С до постоянной массы; - первое взвешивание произвести примерно через 6 часов, повторные - через 1 час; масса считается постоянной, если разность между двумя последовательными взвешиваниями менее 0,01 г; пробы перед каждым взвешиванием выдерживать в эксикаторе с безводным хлористым кальцием до охлаждения. Рис. 12 - Установка ТФН-Щ Массовая концентрация твердой фазы вычисляется по формуле
где Тт - массовая концентрация твердой фазы, %, Р - масса высушенной чашки, г; P1 - масса чашки с буровым раствором, г; P2 - масса чашки с высушенной пробой, г. Для минерализованных растворов объемная концентрация соли (Сс) определяется по табл. 2, исходя из плотности фильтрата бурового раствора. Плотность раствора и фильтрата определяется на плотномере или пикнометром. Таблица 2 - Концентрация NaCl в растворах различной плотности (при 20 °С)
Пример 1. Раствор имеет плотность 1,095 г/см3. Солей и нефти нет. Необходимо найти концентрацию твердой фазы По таблице 1 в соответствующей строке находим, что раствор плотностью 1,095 г/см3 содержит 5,94 % (объемн.) твердой фазы. Или, подставляя значение ρр = 1,095 г/см3 в формулу (16) (Сн = 0; Сс = 0), найдем Пример 2. Раствор плотностью 1,27 г/см3 содержит 5 % (объемн.) нефти, плотность фильтрата 1,02 г/см3. Необходимо найти объемную концентрацию твердой фазы. По таблице 2 находим, что раствор плотностью 1,02 г/см3 содержит 1 % (объемн.) соли. Подставляем все данные в формулу, получим содержание твердой фазы. Для сложных систем буровых растворов, содержащих соль, нефть, глину, утяжелитель, определение концентрации твердой фазы, нефти и других компонентов производится с помощью установки ТФН-1, принцип работы которой основан на выпаривании жидкой фазы из заданного объема бурового раствора, конденсации паров и измерении объема жидкой фазы. Основные характеристики установки ТФН-1: - объем выпариваемой пробы бурового раствора, см3 10; - температура нагрева пробы бурового раствора, °С 450 ± 50; - продолжительность анализа, не более, мин 60; - основная приведенная погрешность определения концентрации твердой и жидкой фаз в буровом растворе, не более, % 4; - напряжение питания, В 220. Порядок работы: Определение концентрации твердой фазы в пробе бурового раствора при наличии аналитических весов ВЛР-200-Т или квадратных весов ВЛКТ-500г/10 производится весовым методом: - определить путем взвешивания на весах массу собранного испарителя без пробы; - отвинтить нижнюю камеру испарителя, наполнить ее буровым раствором, закрыть калибровочной крышкой, свинтить с верхней камерой и снова взвесить; - соединить испаритель с конденсатором, произвести затяжку резьбовых соединений и вставить в гнездо термостата; - установить измерительный цилиндр против сливного отверстия конденсата; - закрыть крышку кожуха и включить установку в сеть на нагрев, начало нагрева контролировать по загоранию сигнальной лампочки на передней панели; - окончанием анализа служит прекращение выпадения капель конденсата в измерительный цилиндр, после прекращения выпадения капель отключить питание электродвигателя; - открыть крышку кожуха установки, извлечь из термостата испаритель с конденсатором и установить его в подставку для охлаждения, вставить в термостат охладитель, предварительно наполненный водой; - полученные конденсатные объемы воды и нефти считываются с точностью до 0,1 см3 по градуировочной шкале измерительного цилиндра в соответствии с положениями менисков; по окончании измерений измерительный цилиндр освободить от конденсата, высушить и подготовить для проведения следующего анализа; - после охлаждения испаритель с твердым остатком отсоединить от конденсатора и взвесить. В том случае, если отсутствуют весы ВЛР-200-Т или ВЛКТ-500г/10, применяется объемный метод, для которого необходимо иметь плотномер или пикнометр. Определение концентрации твердой и жидкой фаз производится следующим образом: - определить с помощью плотномера или пикнометра плотность бурового раствора, подлежащего анализу; - наполнить нижнюю камеру испарителя буровым раствором, прикрыть калибровочной крышкой, произвести сборку испарителя с конденсатором и вставить их в термостат, включить установку на нагрев; - после окончания выпаривания, конденсации, прокаливания и прекращения стекания капель конденсата установку отключить от электропитания; - испаритель и конденсатор извлечь из термостата и произвести охлаждение; - определить с точностью до 0,1 см3 полученные в измерительном цилиндре конденсатные объемы воды и нефти. Если использовался весовой метод, то обработка данных производится следующим образом: - плотность бурового раствора рассчитывается по формуле
где ρр - плотность раствора, г/см3; Р1 - масса испарителя без пробы, г; Р2 - масса испарителя с пробой, г; 10 - вместимость камеры испарителя, см3; - плотность твердой фазы рассчитывается по формуле
где ρт - плотность твердой фазы, г/см3; Р1 - масса испарителя без пробы, г; Р3 - масса испарителя с твердым остатком, г; Vт - объем твердой фазы, см3; - объем твердой фазы рассчитывается по формуле где Vт - объем твердой фазы, см3; 10 - вместимость камеры испарителя, см3; Vв - объем воды в измерительном цилиндре, см3; Vн - объем нефти в измерительном цилиндре, см3; Vc - объем соли в навеске раствора, см3; - объем соли в навеске раствора рассчитывается по формуле
где Vc - объем соли, см3; 10 - вместимость камеры испарителя, см3; Сс - объемная концентрация соли, % (определяется по табл. 2). Используя данные, полученные по формуле (16) или (17), определяют концентрацию твердой фазы. Если использовался объемный метод, то обработка данных производится следующим образом: - плотность твердой фазы рассчитывается по формуле
где ρт - плотность твердой фазы, г/см3; Рт - масса твердой фазы, г; Vт - объем твердой фазы, см3; - масса твердой фазы рассчитывается по формуле
где Рт - масса твердой фазы, г; ρр - плотность раствора, г/см3; Vв - объем воды в измерительном цилиндре, см3; Vн - объем нефти в измерительном цилиндре, см3; Vc - объем соли в навеске раствора, см3 (определяется как в весовом методе); 0,8 - плотность нефти, г/см3; 2,85 - плотность соли, г/см3; - объем твердой фазы рассчитывается по формуле (23). Используя полученные по формуле (16) данные, определяют концентрацию твердой фазы. Объемная концентрация утяжелителя в растворе рассчитывается по формуле
где Су - объемная концентрация утяжелителя в растворе, %; ρу - плотность утяжелителя, г/см3; ρт - плотность твердой фазы раствора, г/см3; ρгл - плотность глины, г/см3 (если неизвестна, то принимают 2,6 г/см3); Ст - объемная концентрация твердой фазы, %. Объемную концентрацию глины в растворе рассчитывают по формуле
где Сгл - объемная концентрация глины, %; Ст - объемная концентрация твердой фазы, %; Су - объемная концентрация утяжелителя, %. Пример 3. Масса навески раствора в испарителе - 17 г, масса навески после высушивания - 9,8 г., плотность фильтрата - 1,03 г/см3, в измерительном цилиндре находилось 1,1 см3 нефти и 6,3 см3 воды. Необходимо найти концентрацию твердой фазы и ее компонентов (барита и глины) в растворе: - определяем плотность раствора ρр = 17:10 = 1,7 г/см3, - определяем объем соли в навеске. По таблице 2 найдем объемную концентрацию соли. При ρс = 1,03 г/см3, Сс = 1,62 %, - определяем объем твердой фазы Vт = 10 - 1,1 - 6,3 - 0,16 = 2,44 см3; - определяем плотность твердой фазы - определяем объемную концентрацию твердой фазы - объемную концентрацию барита в растворе - определяем объемную концентрацию глины в растворе Сгл = 17,2 - 15,4 = 1,8 %. Пример 4. Плотность раствора - 1,95 г/см3; плотность фильтрата - 1,06 г/см3; в измерительном цилиндре находилось 1,7 см нефти и 4,4 см3 воды. Необходимо найти концентрацию твердой фазы и ее компонентов (барита и глины) в растворе: - определяем объем соли (при ρс = 1,06 г/см3, Сс = 3,24 %) - определяем объем твердой фазы Vт = 10 - 4,4 - 1,7 - 0,324 = 3,576 см3; - определяем массу твердой фазы Рт = 10∙1,95 - 4,4-1,7∙0,8 - 0,324∙2,85 = 12,82 г; - определяем плотность твердой фазы - определяем объемную концентрацию твердой фазы -определяем объемную концентрацию барита в растворе - определяем объемную концентрацию глины в растворе Сгя = 35,7 - 24,9 = 10,8 %. 3.9. Определение концентрации коллоидных частиц в буровом раствореКонцентрация коллоидных частиц (Ск, %) - величина, определяемая отношением количества частиц размером менее 2 мкм к общему количеству бурового раствора. Характеризует активную составляющую твердой фазы, наиболее влияющую на свойства бурового раствора. В основу определения концентрации коллоидных частиц положен экспресс-метод определения бентонита в буровом растворе по величине адсорбции метиленовой сини (МС). В среднем 1 г коллоидных частиц бентонита (размером менее 2 мкм) адсорбирует 59 см3 МС 0,45 %-ой концентрации. Эта величина принята стандартной при сравнительной оценке активности твердой фазы буровых растворов. Необходимые реактивы и посуда: - водный раствор МС; растворить 4,5 МС (ЧДА) в 300 мл теплой дистиллированной воды, охладить и разбавить до 1000 мл, хранить в закрытой посуде; - 5 нормальный раствор химически чистой серной кислоты при медленном перемешивании влить 14 мл концентрированной серной кислоты в 50 мл холодной дистиллированной воды и разбавить до 100 мл; - перекись водорода 3 %-ная «аптечная»; - дистиллированная вода; - конические колбы вместимостью 250 мл; - цилиндры мерные на 25 и 50 мл; - шприц аптечный на 2 мл с большим размером отверстия (или пипетка с обрезанным носиком); - стеклянная палочка; - фильтровальная бумага средней плотности (белая лента). Порядок работы: - отобрать шприцем или пипеткой 2 мл предварительно перемешанного бурового раствора и перенести его в чистую коническую колбу вместимостью 250 мл; - добавить 15 мл 3 %-ного раствора перекиси водорода и 0,5 мл 5 нормального раствора H2SO4, тщательно размешать и кипятить ровно 4 мин в колбе с обратным холодильником (стеклянной воронкой); добавка перекиси водорода позволит исключить влияние на результат определения таких реагентов, как гуматы, КМЦ, акриловые и лигносульфонаты, а добавка серной кислоты позволит четко отбить точку конца титрования; - после охлаждения измерить объем, разбавить дистиллированной водой до 50 мл и титровать МС; - после каждой добавки МС раствор тщательно перемешивать короткое время (встряхиванием), затем стеклянной палочкой из колбы отобрать каплю и нанести ее на фильтровальную бумагу; при полном сорбировании МС глиной данной пробы раствора от капли будет оставаться темный круг с четко очерченной границей и прозрачная вода; - титрование ведется до тех пор, пока от капли на фильтровальной бумаге не появится голубой ореол от избытка свободной МС, после этого через 2 мин легкого встряхивания необходимо отобрать повторную каплю, если ореол не исчезнет, то следует считать, что достигнут предел поглощения и титрование закончено, если же ореол исчезнет, следует продолжать титрование добавкой по 0,5 - 1 мл МС. Необходимо иметь в виду, что с начала титрования необходимо добавлять по 0,5 - 1,0 мл МС, иначе результат определения может быть искажен. В некоторых случаях, например, в буровых растворах большой плотности или с малым содержанием твердой фазы, когда концентрация коллоидных частиц мала, добавка МС по 1 мл может быть большой, в этом случае конец титрования можно определить только добавками части миллилитра МС, используя микробюретку. Объемная концентрация коллоидных частиц в буровом растворе определяется по следующей формуле
где Ск - объемная концентрация коллоидных частиц в буровом растворе, %; V - объем МС, пошедшей на титрование 2 мл исследуемого раствора, мл. Перевод объемной концентрации коллоидных частиц в массовую концентрацию производится по формуле
где Тк - массовая концентрация коллоидных частиц в буровом растворе, %; ρгл - плотность глины, равная 2,6 г/см3. 3.10. Определение водородного показателяВодородный показатель (рН) характеризует активность или концентрацию ионов водорода в буровом растворе. Для измерения водородного показателя могут быть использованы: - индикаторная бумага; - лабораторный рН-метр-милливольтметр рН-121. 3.10.1. Индикаторная бумага Сущность работы с индикаторной бумагой заключается в сравнении цвета индикаторной бумаги, смоченной буровым раствором, с эталоном и определении рН бурового раствора. 3.10.2. Лабораторный рН-метр-милливольтметр рН-340 Работа прибора основана на преобразовании э.д.с. электродной системы в постоянный ток, пропорциональный измеряемой величине. Основные характеристики: диапазон измерения величины рН, от 1 до 14, от 1 до 4, от 4 до 9, от 9 до 14; абсолютная погрешность измерения по диапазонам: от 1 до 14 ± 0,4, от 1 до 4 ± 0,04; от 4 до 9 ± 0,04; от 9 до 14 ± 0,04. Порядок работы: - измерению на рН-340 предшествует ряд операций, связанных с подготовкой, настройкой и проверкой прибора по буферному или контрольному раствору в соответствии с прилагаемой к нему инструкцией; - для измерения рН испытуемый раствор налить в специальный стакан и погрузить в него электроды; - отсчет величины рН произвести по шкале показывающего прибора только после того, как показания примут установившиеся значения. 3.11. Определение прочности структуры буровых растворовПеред спуском геофизических приборов, бурильных труб необходима оценка прочности структуры буровых растворов. Для определения прочности структуры буровых растворов используется широметр, состоящий из стакана, шкалы, мерного цилиндра, набора груза (рис. 13). Принцип действия широметра основан на измерении глубины погружения мерного цилиндра под воздействием приложенной нагрузки, создаваемой весом цилиндра, подставки и гирями. Основные характеристики: - вместимость стакана для бурового раствора, см3 260 - размерность шкалы, мм от 1 до 95 - размеры мерного цилиндра, мм 36×0,2×89 Порядок работы: - установить шкалу внутри стакана; - залить испытуемый буровой раствор в стакан до риски; - мерный цилиндр поместить на поверхность раствора. Одеть подставку для гирь и уравновесить. При этом надо следить за тем, чтобы цилиндр входил в раствор вертикально. Образовавшуюся на поверхности раствора корку перед установкой мерного цилиндра надо разрушить, - на подставку добавить гирьки для создания движения цилиндра. Цилиндр остановится тогда, когда приложенная нагрузка сравняется с сопротивлением раствора на сдвиг. Желательно, чтобы мерный цилиндр погрузился на половину длины цилиндра; - записать общий вес гирек и подставки в граммах; - по шкале измерить длину погруженной части цилиндра; - вылить раствор, вымыть и вытереть составные части широметра; Рис. 13 - Широметр - используя полученные данные, произвести расчет прочности структуры бурового раствора по формуле:
где τ - предельное статическое напряжение сдвига, дПа; Gц - масса цилиндра, г; Gп - масса подставки, г; Gг - масса гирь, г; ρ - плотность раствора, г/см3; L - длина погруженной части цилиндра, см. 3.12. Определение смазочной способности буровых растворовСмазочная способность бурового раствора косвенно определяется коэффициентом трения скольжения при заданном контактном напряжении (см. приложение 7). Для определения смазочной способности бурового раствора используется установка УСР-1, принцип работы которой основан на измерении коэффициента трения между вращающимся кольцом и неподвижной вставкой, помещенными в буровой раствор (рис. 14). Основные характеристики: - диапазон измерения коэффициента трения, о.е. от 0 до 0,5; - основная погрешность измерения, % ±10; - скорость вращения рабочего вала, об/мин 60 ± 2; - момент нагрузки при измерении коэффициента трения, Нм 15, Рис. 14 - Установка УСР-1 В состав установки входят (рисунок 14): станина 6, мотор-редуктор 5, рабочий вал 4 с кольцом, кронштейн с вставкой, подвижный столик 1 на штанге, чашка для раствора 2, тензометрический ключ 7, блок приборный 8, цепная передача, гайка, винт, крыльчатка, прибор 9. Порядок работы: - заполнить чашку для раствора исследуемым раствором, поставить на столик и поднять так, чтобы кольцо и вставка полностью погрузилась в раствор, зафиксировать винтом; - установить переключатель «Момент/Ктр» в положение «Ктр.» и ручкой «Уст.0» установить стрелку прибора в нулевое положение; - вернуть переключатель «Момент/Ктр» в положение «Момент», установить с помощью переключателя «Момент/Ктр» и рукоятки зажима ключа момент нагрузки 15 Нм; - установить переключатель «Момент/Ктр» в положение «Ктр» и через 4 - 5 минут снять по верхней шкале прибора измеренное значение коэффициента трения. Прибор имеет две шкалы. По нижней шкале производится установка момента нагрузки, по верхней шкале производится отсчет значения коэффициента трения. Условия измерения коэффициента трения пары «металл-металл» соответствуют требованиям АНИ (Американского Нефтяного Института). 3.13. Определение напряжения электропробоя эмульсионных буровых растворовНапряжение электропробоя (Н, В) - величина, определяемая разностью потенциалов в момент разряда тока между расположенными на определенном расстоянии электродами, погруженными в раствор, косвенно характеризующая стабильность буровых растворов на нефтяной основе. Для измерения напряжения электропробоя используется прибор ПНП-1 (рис. 15). Основные характеристики: - диапазон измерения, В от 0 до 1500; - величина тока в момент пробоя, мкА 61 ± 3; - параметры электропитания: - род тока переменный; - напряжение, В 220. Рис. 15 - Прибор ПНП-1 Порядок работы: - поместить электроды в раствор так, чтобы клеммы были погружены на глубину от 25 до 50 мм; - нажать на кнопку «Измерение» и держать ее до момента, когда показания вольтметра стабилизируются; - снять показание вольтметра; - окончив измерения, отключить питание, извлечь электроды из раствора, промыть электроды в бензине, протереть ветошью насухо. 3.14. Определение удельного электрического сопротивления буровых растворовУдельное электрическое сопротивление (ρ, Ом∙м) - величина, определяемая сопротивлением бурового раствора проходящему через него току, отнесенным к единице поперечного сечения и длины взятого объема бурового раствора. Для измерения используется резистивиметр РВ-1 (рис. 16). Основные характеристики: - диапазон измерения, Ом∙м: первый - от 0,001 до 1,999; второй - от 0,01 до 19,99; - основная приведенная погрешность измерения, % ±5 - параметры электропитания: род тока - переменный; напряжение, В 220. Рис. 16. Резистивиметр Порядок работы: - перевести переключатель диапазонов на диапазон ожидаемого сопротивления раствора или большего; - наполнить измерительный сосуд буровым раствором и вставить его в зажимы; - подать напряжение питания на резистивиметр, при этом на индикаторе во всех разрядах должны высветиться цифры; - произвести установку нуля во всех разрядах индикатора вращением резистора; - нажать кнопку левого модуля «ИЗМЕРЕНИЕ» и через 5 - 10 секунд снять показания индикатора, соответствующие удельному сопротивлению исследуемого бурового раствора в Ом∙м; - величина сопротивления измерительной ячейки пропорциональна величине напряжения, которое после формирования поступает на блок индикации; - выключить резистивиметр, вынув вилку из розетки сети напряжением 220 В; - вылить буровой раствор из измерительной ячейки, вымыть цилиндр измерительной ячейки. 3.15. Анализ фильтрата бурового раствора3.15.1 Определение показателя минерализации фильтрата Показатель минерализации (М) - величина, косвенно характеризующая содержание водорастворимых солей в буровом растворе, условно определяемая эквивалентным содержанием солей хлористого натрия. Определение показателя минерализации по плотности фильтрата. Оборудование: - весы технико-химические до 200 г; - пикнометр стеклянный вместимостью 10 - 15 мл с притертой пробкой, оканчивающийся капилляром, или пикнометр стеклянный вместимостью 10 - 15 мл с притертой пробкой. Порядок работы: - чистый, сухой, предварительно взвешенный пикнометр заполнить фильтратом и плотно закрыть пробкой, излишек жидкости сливается через капилляр или отбирают его с помощью пипетки; - пикнометр тщательно вытереть и взвесить с точностью до 0,01 г. Плотность фильтрата вычисляется по формуле
где ρ - плотность фильтрата, г/см3; Рф - масса пикнометра с фильтратом, г; Ро - масса пустого пикнометра, г; Vп - объем пикнометра, см3. Зная плотность исследуемого фильтрата, по табл. 2 определить содержание солей в фильтрате (считается на хлористый натрий). Определение показателя фильтрации по сухому остатку. Порядок работы: - в предварительно высушенную и взвешенную фарфоровую чашку постепенно влить отмеренное количество фильтрата (10 - 50 мл), чашку поместить на водяную баню и выпаривать; - после выпаривания всей жидкости дно чашки обтереть фильтровальной бумагой, поставить в сушильный шкаф и выдержать в течение 4 - 6 часов при температуре 105 °С; - чашку с сухим остатком выдержать в эксикаторе 45 минут и взвесить на аналитических весах, покрыв часовым стеклом. Содержание сухого остатка рассчитывается по формуле
где Рс.о - содержание сухого остатка, мг/л; Р - масса фарфоровой чашки с часовым стеклом и сухим остатком, г; P1 - масса пустой фарфоровой чашки с часовым стеклом, г; а - объем исследуемого фильтрата, мл. Примечание. Результаты анализов выражают в миллиграмм-эквивалентах и в миллиграммах на 1 л фильтрата. Для вычисления в мг-экв/л при объемных определениях число миллилитров раствора, израсходованного на титрование, умножают на нормальность этого титрованного раствора и на 1000 и делят на объем фильтрата, взятого для данного анализа. Пересчет мг-экв/л в мг/л проводят умножением числа мг-экв/л на эквивалентный вес определенного катиона или аниона. Ниже дана табл. 3 молекулярных, эквивалентных весов и значений мг-эквивалентов различных ионов, а также множители для пересчета в мг-эквиваленты г-ионов и мг-ионов. Титрованные растворы при наличии фиксаналов готовят из последних. Если фиксаналов нет, то готовят их указанными способами и устанавливают нормальность. 3.15.2. Определение кальция и магния Для определения концентрации ионов Са++ и Мg++ применяют комплексометрический метод. Определение кальция. Комплексометрическое определение кальция основано на способности трилона Б извлекать кальций из его растворимого окрашенного комплекса с мурексидом, вследствие чего розовая окраска раствора изменяется на фиолетовую. Необходимые реактивы: - кали едкое 5 н. раствор; - 280 г безводного КОН или 460 г КОН∙2Н2О растворить в воде, довести объем до 1 литра и перемешать; - комплексен Ш (трилон Б, двунатриевая соль этилендиамиyтетрауксусной кислоты, хелатон, ЭДТА и др.) 0,01 н. раствор; Таблица 3 - Молекулярные и эквивалентные веса, значения мг-эквивалентов различных ионов
- 1,86 г х/ч реактива растворить в 200 - 300 мл дистиллированной воды при небольшом нагревании, отфильтровать и после охлаждения разбавить в мерной колбе до 1 л; установить нормальность комплексона по титрованному раствору MgSO4∙7H2O; - индикатор мурексид; - смешать 1 массовую часть мурексида и 99 массовых частей KCl, смесь тщательно растереть до тонкого порошка и хранить в сухом виде; можно также использовать индикатор флуорексон (метод приготовления аналогичен мурексиду); - солянокислый гидроксиламин NH2OHCl кристаллический. Порядок проведения анализа: - 1 - 2 мл фильтрата пипеткой перенести в коническую колбу вместимостью 250 мл, разбавить водой до 100 мл, добавить 5 мл 5 н. раствора КОН, 10 мг кристаллического гидроксиламина и 10 - 25 мг сухого индикатора мурексида, раствор при этом окрашивается в красный цвет; - титровать трилоном при энергичном перемешивании до появления устойчивой (не исчезающей в течение 3 - 5 минут) фиолетовой окраски, от прибавления избытка трилона окраска не должна изменяться; - в качестве свидетеля взять перетитрованную пробу; - если в качестве индикатора применяется флоурексон, то титрование вести от окраски желтого цвета с интенсивно зеленой флуоресценцией до оранжево-розового цвета. Обработка результатов анализа. Концентрация ионов кальция рассчитывается по формулам:
где V - объем раствора трилона Б, израсходованного на титрование, мл; Н - нормальность раствора трилона Б; α - объем исследуемой пробы фильтрата, взятой для определения, мл. Определение магния Необходимые реактивы: - комплексен Ш (трилон Б), 0,05 и 0,01 н. раствор; - гидроксиламин солянокислый; - буферный раствор, рН = 11; - 20 г хлористого аммония NH4Cl растворить в 500 мл дистиллированной воды, добавить 10 г KОН и 1 г NaOH, затем прилить 400 мл 25 %-ного NH4OH и дистиллированной водой довести объем до 1 л; - индикатор хромоген черный, сухая смесь с KСl в соотношении 1:99. Порядок проведения анализа: - 1 - 2 мл фильтрата (такое же количество, как и для определения кальция) разбавить дистиллированной водой до 50 - 100 мл; - ввести 5 мл буферной жидкости, 10 - 25 мг индикаторной смеси хромогена черного (щепотку) и гидроксиламина солянокислого - 10 - 15 мг; титрование провести при энергичном перемешивании раствором комплексона до перехода окраски от вишнево-красной до сине-зеленоватой; - при больших содержаниях магния титрование вести 0,1 или 0,05 н., а при малых - 0,01 н. раствором комплексона; если в качестве индикатора применяется берилон, то окраска изменяется от синей до сиреневой. Концентрация ионов магния определяется по формулам:
где V1 - объем раствора комплексона, израсходованного на титрование Са2+ + Mg2+, мл; V - объем раствора комплексона. израсходованного на титрование Са2+, мл: Н - нормальность раствора трилона Б; α - объем пробы, взятой для анализа, мл. 3.15.3 Определение хлор-иона Определение хлор-иона производится аргентометрическим и меркуриметрическим методами. Аргентометрический метод основан на взаимодействии хлор-ионов с ионами серебра в присутствии хромат-ионов. Необходимые реактивы: - азотнокислое серебро, 0,1 и 0,01 н. титрованный раствор; - индикатор - хромовокислый натрий 10 %-ной концентрации H2SO4 - 0.1 н. раствор. - для приготовления 0,1 н. раствора 17 г AgNO3 поместить в мерную колбу вместимостью 1000 мл и довести до метки дистиллированной водой; нормальность и титр раствора установить по хлористому натрию, для чего взять определенные объемы титрованного раствора NaCl и титровать приготовленным раствором AgNO3 с индикатором хромовокислым калием до появления неисчезающей кирпично-красной окраски; - нормальность раствора вычислить по формуле
где HNaCl - нормальность раствора NaCl;
VNaCl - объем титрованного раствора NaCl, мл; Порядок проведения анализа: - в зависимости от результатов приближенного определения хлор-иона (качественная реакция) отобрать пипеткой (1 - 10) мл фильтрата бурового раствора; - добавить 50 мл дистиллированной воды; - оттитровать карбонат и гидрокарбонат ионы; - добавить 1 мл 20 %-ного раствора хромовокислого калия; - титровать 0,1 или 0,01 н. раствором AgNO3 при постоянном перемешивании до перехода желтой окраски раствора в красновато-бурую; - для определения иона хлора можно использовать также фильтрат, в котором оттитрована общая щелочность. Концентрация хлор-иона определяется по формулам:
где V - объем раствора AgNC3, израсходованного на титрование, мл; Н - нормальность раствора AgNO3; α - объем фильтрата, взятого для анализа, мл; Э - эквивалент хлор-иона, равный 35,5. Меркуриметрический метод основан на том, что ион двухвалентной ртути образует с хлор-ионом растворимый, но малодиссоциирующий хлорид ртути. Необходимые реактивы: - кислота азотная, 0,05 н. раствор; готовится разведением 3,5 мл концентрированной HNO3 водой до 1 л; нормальность проверяют обычным титрованием; - раствор индикатора; 0,5 г дифенилкарбазона и 0,05 г бромфенолового синего переносят в мерную колбу вместимостью 100 мл и разбавляют до метки 95 %-ным раствором этилового спирта; - ртуть азотнокислая, 0,1 н. раствор; 16,3 г Hg(NO3)2 растворяют в 100 мл дистиллированной воды, содержащей 1 - 1,5 мл концентрированной HNO3, и разбавляют раствор водой до 1 л; нормальность раствора азотнокислой ртути устанавливают по 0,1 н. раствору NaCl в таких же условиях, которые описаны для определения хлор-иона. Порядок проведения анализа: - отмерить в коническую колбу исследуемый фильтрат бурового раствора с таким расчетом, чтобы в нем содержалось 1 - 2 мг-экв СГ; - разбавить дистиллированной водой до 50 мл и прибавить 10 капель индикатора, состоящего из смеси бромфенолового синего и дифенилкарбазона; - нейтрализовать полученный раствор 0,05 н. раствором HNO3 до перехода окраски в желтый цвет, после чего прибавить еще 0,5 мл 0,05 н. раствора HNО3 и титровать по каплям 0,1 н. раствором Hg(NO3)2 до сине-фиолетового цвета. Концентрация хлор-иона рассчитывается по формулам:
где V - объем раствора HgNO3, израсходованного на титрование, мл; Н - нормальность раствора HgNO3; α - объем фильтрата, взятого для анализа, мл; Э - эквивалент хлор-иона, равный 35,5. 3.15.4. Определение сульфат-ионов Определение сульфатов производится весовым и титрометрическим методами. Весовой метод основан на чрезвычайно малой растворимости сульфата бария в воде. В исследуемом фильтрате сульфат-ион осаждают хлоридом бария, в результате чего в осадок выпадает сульфат бария. Необходимые реактивы: - раствор НСl (1:1); - 5 %-ный раствор ВаСl2∙2Н2О; - 58,6 г кристаллического хлористого бария растворить в воде и довести объем водой до 1 литра; через сутки раствор профильтровать через плотный фильтр (синяя лента); - 0,02 н. раствор AgNO3; - 3,4 г. азотнокислого серебра растворить в дистиллированной воде и довести объем водой до 1 литра. Порядок проведения анализа. Прежде чем определить концентрацию сульфатов в фильтрате бурового раствора, необходимо провести предварительные качественные исследования: - в пробирке к 1 мл фильтрата добавить 1 каплю раствора соляной кислоты (1:1), 1 - 2 капли 5 %-ного раствора ВаСl2 и содержимое пробирки нагреть; выпадение осадка или образование мути указывает на наличие сульфатов в пробе. После проведения качественных испытаний приступить к количественному определению сульфат-ионов: - 10 - 20 мл фильтрата перенести пипеткой в химический стакан; - добавить 2 - 3 капли индикатора метилового оранжевого или метилового красного и по каплям соляную кислоту (1:1) до появления красного окрашивания раствора; - нагреть раствор до кипения и медленно по каплям добавить нагретый до 70 - 80 °С осадитель - хлористый барий, при постепенном осаждении получается крупнозернистый осадок; - стакан с осадком оставить стоять 2 - 3 часа для того, чтобы BaSO4 полностью выделился из пересыщенного раствора, после чего произвести проверку на полноту осаждения следующим образом: в прозрачный отстоявшийся раствор по стенке стакана прилить несколько капель осадителя, при появлении даже незначительной мути необходимо снова нагреть раствор, прилить избыток осадителя и выдерживать осадок для отстаивания в течение 3 - 4 часов; если осадок незначителен, то время отстаивания увеличивается до 12 - 24 часов, после чего приступить к фильтрованию; - фильтрование провести через двойной плотный фильтр (синяя лента) диаметром 7 - 9 см, предварительно смочив его кипящей дистиллированной водой; - осадок на фильтре промыть холодной дистиллированной водой до прекращения реакции на Cl- при прибавлении к пробе нескольких капель 0,02 н. раствора AgNO3; - фильтр с осадком подсушить, поместить во взвешенный фарфоровый тигель, озолить и прокалить при температуре около 800 °С в течение 25 - 30 минут; повторные прокаливания (15 - 20 минут) ведут до постоянной массы; - по массе осадка BaSO4 определить концентрацию сульфат-иона. Концентрация сульфат-иона рассчитывается по формулам:
где Р - масса остатка сульфата бария, г; α - объем фильтрата, взятого для анализа, мл; 0,4114 - коэффициент для пересчета массы BaSO4 на сульфат-ион; Э - эквивалентная масса SO4, равная 48,03. Комплексометрический (объемный) метод заключается в осаждении сульфат-ионов определенным количеством титрованного раствора хлорида бария, избыток которого затем оттитровывается в присутствии ионов магния и индикатора хромогена черного раствором трилона Б. Метод дает точные результаты, если концентрация ионов Необходимые реактивы: - барий хлористый 0,05 н. раствор; - 6,11 г ВаСl2∙2Н2О растворить в дистиллированной воде и довести объем до 1 литра; нормальность раствора установить по титрованному раствору трилона Б; - магний хлористый 0,05 н. раствор; - 5,08 г MgCl2∙6H2O растворить в дистиллированной воде до 1 литра; нормальность раствора установить по титрованному раствору трилона Б; - трилон Б (комплексон Ш), 0,05 н. раствор; - 9,3 г трилона Б растворить в дистиллированной воде и довести объем до 1 литра; нормальность раствора устанавливают по перекристаллизованному MgSO47H2O; - аммиачная буферная смесь: NH4Cl - 20 г, NaOH - 7 г, KОН -10 г, NH4ОН – 400 мл; - растворить хлористый аммоний в дистиллированной воде, добавить необходимое количество NaOH и KОН, затем влить концентрированный аммиак (25 %-ный) и смесь довести до 1 литра дистиллированной водой; - сухая индикаторная смесь хромоген черного с KСl 1:99: - соляная кислота плотностью 1,19 г/см3; - аммиак 10 %-ной концентрации; - гидроксиламин солянокислый или сернокислый. Порядок проведения анализа: - пробу фильтрата поместить в коническую колбу на 250 мл; разбавить водой до 100 мл; - подкислить соляной кислотой (плотность 1,19 г/см3) до изменения окраски бумажки конго в сине-фиолетовую (рН = 3); кипятить в течение нескольких минут для удаления углекислого газа, сразу же прибавить 5 - 10 мл 0,05 н. раствора хлористого бария и оставить в покое для охлаждения до комнатной температуры; - нейтрализовать фильтрат аммиаком (до покраснения бумажки конго, рН = 5,2); - прилить равное с ВаСl2 количество 0,05 н. раствора хлорида магния и, не отфильтровывая осадка, внести 5 - 10 мг гидроксиламина, 10 - 25 мг индикатора хромоген черного; - добавить 5 - 10 мл аммиачно-буферной смечи и титровать 0,05 н. раствором трилона Б до изменения окраски от винно-красной до сине-голубой, в конце титрования следует ввести индикатор дополнительно; - после этого (или предварительно) оттитровать смесь растворов ВаСl2 + MgCl2, взятых в тех же объемах, которые внесены в испытуемый раствор; разбавить смесь дистиллированной водой до 100 мл, внести 5 мл буферной смеси, прибавить хромоген черный и титровать трилоном Б; этим титрованием устанавливают количество ионов бария, внесенного в раствор для осаждения сульфат-ионов. Сумма щелочно-земельных элементов, как правило, известна, так как анализ на определение Са2+ и Mg2+ проводится заранее. Обработка полученных данных. Концентрация сульфат-иона рассчитывается по формулам:
где V1 - объем трилона Б, израсходованного на титрование отдельной пробы смеси ВаСl2 + MgCl2, мл; V2 - объем трилона Б, израсходованного на титрование пробы фильтрата, мл; V3 -объем трилона Б, израсходованного на титрование суммы Са2+ + Mg2+, мл; Н - нормальность раствора трилона Б; Э - эквивалент аниона α - объем фильтрата, взятого на определение сульфатов, мл. 3.15.5. Определение суммы щелочных металлов Прямое определение ионов щелочных металлов химическими методами занимает много времени, поэтому практически удобнее определять сумму натрия и калия по разности анионов и катионов. Вычисление проводят следующим образом: - просуммировать мг-эквивалентный состав катионов (Са2+ и Mg2+) в исследуемом фильтрате; - просуммировать мг-эквивалентный состав анионов ( - из суммы мг-эквивалентов анионов вычесть сумму мг-эквивалентов катионов; найденная разность равна сумме щелочных металлов (Na+ + K+) в фильтрате. 3.15.6. Определение калия Для определения концентрации калия используются. - экспрессный седиментационный кобальтнитритный метод; - метод ускоренного определения калия. Экспрессный седиментационный кобальтнитритный метод основан на образовании осадка кобальтгексанитрата калия при осаждении ионов калия кобальтнитритным реактивом. Количество осадка пропорционально содержанию калия, которое определяется по калибровочным кривым. Необходимые химические реактивы и растворы: - кобальтнитритный реактив; приготавливается двумя способами: 30 г азотнокислого кобальта (ГОСТ 4528-78) растворить в 60 мл дистиллированной воды, одновременно в другом стакане 50 мл нитрита натрия растворяется в 100 мл дистиллированной воды; - оба раствора сливают и прибавляют 10 мл ледяной уксусной кислоты, через сутки раствор фильтруется; - 50 г хлористого кобальта растворяют при нагревании 50 мл дистиллированной воды и отдельно 150 г нитрита натрия растворяют в 500 мл воды, растворы охлаждают, сливают вместе и к полученной смеси добавляют 50 мл 50 %-ной уксусной кислоты, через сутки раствор фильтруют; кобальтнитритный реактив хранят в темном месте. Порядок работы: - для получения осадка кобальтнитрита K[NaCo(NO2)6] необходимо в пробирку вместимостью (10 - 15) мл отмерить пипеткой 5 мл фильтрата, подкислить ледяной уксусной кислотой, добавить 5 мл кобальтнитритного реактива и (1 - 2) мл дистиллированной воды, должно сразу же наблюдаться выпадение осадка; - пробирку слегка встряхнуть, закрыть резиновой пробкой и поместить в центрифугу; - после 3 минут перемешивания в центрифуге измеряют линейкой высоту осадка. Для получения калибровочной кривой по серии эталонных растворов, содержащих 5000, 10000, 20000, 30000, 50000 мг/л хлорида калия, что соответствует (0,5 - 5) %, необходимо: - в мерных колбах на 100 мл разбавить приготовленный раствор, содержащий 10000 мг/л 10 %-ного хлорида калия (лучше из фиксанала); - осаждение калия из эталонных растворов пронести описанным выше методом; по концентрации эталонных растворов и соответствующим значениям высоты осадка строят калибровочную кривую, которая пригодна только для данной пробирки (в ней же определяется и концентрация калия в фильтрате бурового раствора). Для получения осадка одинаковой плотности как в пробах фильтрата, так и в эталонных растворах, центрифугирование должно проводиться при постоянной скорости вращения и неизменном напряжении на клеммах электродвигателя центрифуги. Измеренное в мм значение высоты осадка нанести на калибровочную кривую и отсчитать по ней концентрацию калия. Метод ускоренного определения содержания калия основан на том, что тетрафенилборат калия относительно плохо растворяется в воде, тогда как тетрафенилборат натрия - хорошо. Осаждающим веществом для калия служит 3 - 4 %-ный раствор тетрафенилбората натрия, который должен быть совершенно чистым. Необходимое оборудование и реактивы: - конические колбы вместимостью 250 мл, водно-ледяная ванна, термометр, пористые тигли, вакуумный насос, сушильный шкаф с подогревом до 120 °С и подставка для тигелей; - стандартный калиевый раствор; растворить 1,9068 г KСl в воде и разбавить до 1 л; - гидроокись алюминия - одномольный раствор; растворить 15 г гидроокиси алюминия в воде и разбавить до 100 мл; - хлорид алюминия - 0,2 н. раствор; растворить 0,889 г АlСl3 в воде и разбавить до 100 мл; - тетрафенилборат натрия; растворить в воде 3,4 г тетрафенилбората натрия, добавить 5 мл одномольного раствора Al(ОН)3 и разбавить до 100 мл, хорошо перемешать и профильтровать через пористый фильтр-тигель непосредственно перед употреблением; - промывочный раствор; добавить в 3 мл раствора тетрафенилбората натрия 0,5 мл уксусной кислоты и разбавить водой до 100 мл; - соляная кислота, 1 н. раствор. Все применяемые реагенты должны быть аналитически чистыми и приготавливаться на дистиллированной воде. Порядок проведения анализа: - 25 мл исследуемого фильтрата поместить в коническую колбу вместимостью 250 мл; - довести рН раствора до 4 - 5 путем добавления 1 н. раствора HCl; - раствор прокипятить, если возможно наличие аммония; - добавить к раствору 3 капли 0,2 н. раствора АlСl3 и поставить колбу на 20 мин в водно-ледяную баню при температуре 0 °С; - добавить 10 мл раствора тетрафенилбората натрия, предварительно охлажденного до 0 °С, перемешать раствор интенсивным встряхиванием и поставить в баню на 5 мин, после чего содержимое колбы перенести в пористый тигель; для удаления из колбы остатков осадка используется холодный промывочный раствор (не более 50 мл); - поставить тигель в сушильный шкаф с температурой 120 °С и высушить до постоянной массы. Концентрация калия рассчитывается по формуле
где А - концентрация калия, мг/л; Р - масса осадка, мг, Y - объем фильтрата, взятый для определения, мл; 91,7 - переводной коэффициент от тетрафенилбората калия к калию. 3.15.7. Определение извести Порядок проведения анализа: - отобрать шприцем 1 мл бурового раствора, перенести в стеклянный стаканчик и добавить 50 мл дистиллированной воды: - потенциометрически титровать смесь 0,02 н. раствором серной или соляной кислот до рН = 8,2, после окончания титрования электроды промыть водой; - в другой стаканчик отобрать 1 мл фильтрата, добавить 50 мл воды и провести титрование тем же титрованным раствором кислоты. Концентрация извести в буровом растворе определяется по формуле
где С - концентрация извести в буровом растворе, г/л; Vж - количество серной кислоты, пошедшей на титрование 1 мл фильтрата, мл; Vp - количество серной кислоты, пошедшей на титрование 1 мл бурового раствора, мл; Р - массовая концентрация жидкой фазы в буровом растворе; ρ - плотность бурового раствора, г/см3; 0,02 - нормальность серной кислоты; 37 - эквивалентная масса Са(ОН)2. 3.15.8. Определение содержания коллоидной глинистой составляющей и полимерного реагента - стабилизатора Для определения содержания коллоидной глинистой составляющей и полимерного реагента - стабилизатора используются: - оценка коэффициента активности реагентов - стабилизаторов, - результаты анализа содержания коллоидных глинистых частиц в буровом растворе; - результаты анализа содержания реагента-стабилизатора в фильтрате бурового раствора. Необходимые приборы, реактивы: - реометр ВИАМ; - пикнометр; - водный раствор катионактивного красителя (К): растворить 13,5 г «К» в 300 мл теплой (t = 30 - 40 °С) дистиллированной воды. На водяной бане выдержать раствор в течении 1 час. при температуре 40 - 50 °С, охладить и разбавить до 1000 мл, отфильтровать и хранить в закрытой посуде; - перекись водорода 3 %-ная «аптечная»; - дистиллированная вода; - конические колбы вместимостью 250 мл; - цилиндры мерные на 25 и 50 мл; - шприц аптечный на 2 мл с большим размером отверстия (или пипетка с обрезанным носиком); - стеклянная палочка; - фильтровальная бумага средней плотности (белая лента); - бюретка 1, 2 класса; - штатив; - микрокалькулятор. 3.15.8.1. Оценка коэффициента активности анионных реагентов - стабилизаторов Последовательность операций следующая. Приготовить определенной концентрации раствор химического реагента с рН = 9 ÷ 10. Шприцем (или пипеткой) отобрать такое количество раствора химического реагента, чтобы в нем содержалось 0,1 г сухого реагента. Отобранный объем реагента перелить в чистую коническую колбу объемом 250 см3 и добавить дистиллированную воду до 50 мл. Приготовленный раствор титровать водным раствором красителя «К» концентрацией 1,35 %, добавляя его по 1,0 мл. После каждого добавления «К» раствор тщательно перемешивать короткое время (встряхиванием) и стеклянной палочкой из колбы отбирать каплю, нанося на фильтровальную бумагу. При титровании вначале на фильтровальной бумаге появляются расплывчатые темные пятна. Титрование ведется до тех пор, пока не появится резко очерченный желтый ореол вокруг темного пятна, что указывает на полную нейтрализацию отрицательно заряженных молекул реагента положительно заряженной «К». Коэффициент активности реагента-стабилизатора определяется из соотношения:
где Kр - коэффициент активности реагента; A1 - адсорбция «К» 1 г исследуемого реагента; 59 - адсорбция «К» 1 г эталонного материала в дистиллированной воде. В таблице 4 приведены значения коэффициентов активности некоторых реагентов - стабилизаторов, применяемых для обработки буровых растворов. Таблица 4 - Коэффициент активности химических реагентов - стабилизаторов при рН = 9 ÷ 10
3.15.8.2. Анализ содержания анионного реагента - стабилизатора в фильтрате бурового раствора Отобрать шприцем (или пипеткой) 2 мл фильтрата бурового раствора и перенести его в чистую коническую колбу вместимостью 250 мл, добавить дистиллированную воду до 50 мл. Затем титровать водным раствором красителя «К» (концентрация 1,35 %), добавляя его по 0,1 мл. После каждого добавления «К» раствор тщательно перемешивают короткое время (встряхиванием) и стеклянной палочкой из колбы отбирают каплю и наносят на фильтровальную бумагу. При титровании вначале на фильтровальной бумаге появляется расплывчатое темное пятно. Титрование ведется до тех пор, пока не появится резко очерченный желтый ореол вокруг темного пятна. Количество органического коллоида в фильтрате бурового раствора определяют по формуле:
где СР - содержание реагента - стабилизатора в фильтрате бурового раствора, %; KР - коэффициент активности определяемого реагента; V - объем красителя, пошедшего на титрование 1 мл фильтрата бурового раствора, мл; 59 - объем красителя, идущего на титрование эталонного материала с коэффициентом активности, равным единице, мл. 3.15.8.3. Расчетный метод определения количества реагента - стабилизатора, адсорбированного на твердой фазе бурового раствора Количество органического коллоида, адсорбированного на твердой фазе бурового раствора ΣСРKР(т) определяется по формулам: а) При ΣСРKР(ф) < Cк,
б) При ΣСРKР(ф)) ≥ Ск
Общее содержание органического коллоида ΣСРKР(общ) в буровом растворе определяется как сумма содержания его в фильтрате ΣСРKР(ф) и ΣСРKР(т) адсорбированного на твердой фазе: а) При ΣСРKР(ф) < Cк
б) При ΣСРKР(ф) ≥ Ск
ПРИМЕЧАНИЯ К РАЗДЕЛУ № 1: Помимо изложенного в разделе 1 материала в заключительной части настоящего РД (в приложениях) приведена следующая дополнительная информация: - Методика оценки ингибирующих свойств буровых растворов (Приложение 8); - Определение поверхностного натяжения на границе «жидкость-жидкость» (Приложение 9); - Определение поверхностно - активных свойств добавок и фильтратов буровых растворов (Приложение 10); - Определение антиприхватных свойств буровых растворов и методика определения времени освобождения от дифференциального прихвата при установке жидкостных ванн (Приложение 11). 4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ4.1. При эксплуатации приборов и установок, описанных в настоящей методике, необходимо руководствоваться «Правилами безопасности в нефтяной и газовой промышленности», утвержденными Госгортехнадзором, «Правилами технической эксплуатации электроустановок потребителями», утвержденными Госгортехнадзором, «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденными Госгортехнадзором, а также указаниями мер безопасности, приведенными в паспортах и инструкциях по эксплуатации на соответствующие приборы и установки. 4.2. К работе с приборами и установками допускаются лица, имеющие соответствующую квалификацию и прошедшие предварительное обучение и инструктаж по общим правилам техники безопасности, по правилам техники безопасности при эксплуатации сосудов, работающих под давлением, и правилам технической эксплуатации и безопасности электроустановок промышленных предприятий с напряжением до 1000 в, а также изучившие инструкции и правила эксплуатации приборов и установок, описанных в настоящей методике. 4.3. Электрооборудование должно быть надежно заземлено. Сопротивление заземляющего устройства не должно превышать 4 Ом. Качество заземления проверяется в присутствии лица, ответственного за технику безопасности. 4.4. При работе с буровыми растворами и химическими реагентами следует руководствоваться действующими правилами и инструкциями по их безопасному применению. ПРИЛОЖЕНИЕ 1Рекомендации по выбору контролируемых параметров бурового раствора и средств для их измерения 1. Параметры бурового раствора, подлежащие контролю, разделяются на три группы в зависимости от условий бурения: - к первой группе относятся параметры, контроль которых обязателен при бурении скважин в любых геолого-технических условиях; - ко второй группе относятся параметры, контроль которых обязателен на скважинах с особыми геолого-техническими условиями бурения при наличии зон возможных осложнений или при использовании специальных буровых растворов (хлоркальциевых, известковых, гипсовых, калиевых, соленасыщенных, эмульсионных и др.); - к третьей группе относятся параметры, контроль которых необходим для получения дополнительной информации о свойствах буровых растворов (например, параметры при повышенных температурах и давлениях и др.). 2. Первая группа параметров включает: плотность, условную вязкость, статическое напряжение сдвига через 1 и 10 минут, показатель фильтрации, толщину фильтрационной корки и водородный показатель. 3. Для контроля указанных параметров целесообразно использовать описанные в настоящем руководящем документе средства измерений, а так же секундомер, набор индикаторной бумаги, реагентов и посуды для химических анализов. 4. Вторая группа включает параметры первой группы, а также: показатель минерализации, концентрацию ионов кальция, магния, калия, щелочных металлов, хлора, сульфата, концентрацию извести, газа, твердой фазы, коллоидных частиц, нефти, напряжения электропробоя. 5. Для контроля параметров первой и второй групп используются дополнительно: прибор ПНП-1, установка ТФН-1, фильтр-пресс УИВ-2М. 6. Третья группа включает параметры первой и второй групп, а также: температуру бурового раствора, показатель фильтрации при повышенной температуре, статическое напряжение сдвига при повышенной температуре, динамическое напряжение сдвига, эффективную и пластическую вязкости при нормальной и повышенной температурах, смазочную способность, напряжение сдвига глинистой корки, показатели стабильности и седиментации, удельное электрическое сопротивление. 7. Для контроля параметров бурового раствора первой, второй и третьей групп используются все описанные в настоящем руководящем документе средства измерений. Кроме этого, могут использоваться другие серийно выпускаемые приборы, которые приведены в настоящих рекомендациях. 8. Настоящие рекомендации не регламентируют конкретный перечень контролируемых параметров. Включение параметров, относящихся ко 2-й и 3-й группам, в число контролируемых должно предусматриваться проектом на скважину (геолого-техническим нарядом) в каждом конкретном случае. 9. На стадии проектирования при выборе технических средств измерения параметров бурового раствора целесообразно определять допустимую погрешность измерения. Под допустимой погрешностью измерений понимается ее случайная составляющая, так как систематическая составляющая обычно учитывается в результате измерений. Для определения допустимой погрешности измерения Δ используется приведенная в приложении 2 методика. ПРИЛОЖЕНИЕ 2Методика обоснования допустимой погрешности измерения параметров буровых растворов На стадии проектирования строительства скважины при выборе технических средств измерения параметров бурового раствора целесообразно определить допустимую погрешность измерения. Под погрешностью измерений понимается отклонение результатов измерений параметра от его истинного значения. Погрешности измерений при контроле приводят к появлению ошибок, т.е. необнаруженному или фиктивному браку. Экономическими последствиями ложной браковки (ошибки первого рода) бурового раствора по какому - либо параметру могут быть затраты на дополнительную обработку химическими реагентами бурового раствора. При появлении в результатах контроля необнаруженного брака (ошибок второго рода) возникают потери, определяемые тем, что в процессе бурения скважин используется бракованный буровой раствор. Допустимые погрешности измерений параметров буровых растворов определяются экономической эффективностью, т.е. превышением стоимости сокращенных потерь над затратами на измерительные средства и проведение контроля. Оптимальный уровень вероятности ошибок первого рода (α) не должен превышать 0,058, а ошибок второго рода (β) - 0,036. Для определения допустимой погрешности измерений Δ используются специальные номограммы, составленные для нормальных законов распределений контролируемых величин и погрешностей измерительных средств (табл. 1, 2). Допустимая погрешность измерения Δ находится следующим образом. По известным δ и σх определяют величину K где δ - допустимое отклонение параметра; σх - среднее квадратическое отклонение параметра. Для указанных вероятностей ошибок по номограммам находят коэффициенты точности А, с помощью которых вычисляют погрешность измерения Δ: Δ = А∙δ Исходя из величины допустимой погрешности измерений выбирают соответствующие средства измерений. Таблица 1 - Зависимость вероятностей ошибок контроля первого рода от коэффициентов точности при нормальном распределении контролируемых величин и погрешностей измерений
Продолжение таблицы 1
Таблица 2 - Зависимость вероятностей ошибок контроля второго рода от коэффициентов точности при нормальном распределении контролируемых величин и погрешностей измерений
ПРИЛОЖЕНИЕ 3Методика определения периодичности контроля параметров буровых растворов Для эффективного поддержания и регулирования свойств буровых растворов в процессе бурения скважин необходимо установление рациональной частоты измерения их параметров. При небольшой длительности между моментами контроля технологических параметров, когда вероятность нахождения значений параметра в пределах границ поля допуска велика, результаты контроля практически не несут дополнительной информации. Если периодичность контроля заведомо больше той, при которой вероятность нахождения параметра в пределах поля допуска превышает заданное значение, то будут пропускаться некоторые моменты выхода параметра за пределы поля допуска. Следовательно, длительность интервалов между моментами дискретного контроля технологических параметров не должна превышать интервала времени, в течение которого вероятность нахождения параметра в пределах поля допуска равна заданной величине. При дискретном контроле считается, что в течение межконтрольного периода технологический параметр имеет значение, равное полученному при последнем измерении. Контроль дискретно измеряемых параметров должен осуществляться практически без пропусков отклонений контролируемых величин за допустимые границы. Предлагается новый метод определения длительности интервалов времени между моментами дискретного контроля технологических параметров бурового раствора при бурении скважин. Сущность метода заключается в следующем: - определяется по статистическим данным взаимосвязь между случайными величинами интервалов времени между моментами отклонений значений технологического параметра за пределы допусков и их вероятностями; - выбирается значение вероятности того, что в процессе дискретного контроля не будет пропущен момент выхода контролируемого параметра за допустимые границы; - для требуемой вероятности определяется по найденной аналитической зависимости случайных величин интервалов времени между моментами отклонений значений технологического параметра за пределы допусков и их вероятностями допустимые интервалы между моментами дискретного контроля. Таким образом, для определения длительности интервалов времени между моментами дискретного контроля технологических параметров при бурении скважин необходимо определить зависимость случайных величин интервалов времени между моментами отклонений значений технологического параметра за пределы допусков и их вероятностями. Такие зависимости нами определены для различных параметров бурового раствора при бурении скважин в различных нефтегазодобывающих регионах. Зависимость случайных величин интервалов времени между моментами отклонений значений параметров бурового раствора за пределы допусков и их вероятностями - экспоненциальная с различными параметрами. Поэтому экспоненциальную зависимость вероятностей и случайных величин интервалов времени между моментами отклонений значений параметров бурового раствора за пределы допусков следует использовать при определении периодичности контроля параметров буровых растворов. Вероятность события, состоящего в том, что реализация нахождения значений параметра в пределах поля допуска должна быть больше интервала времени между моментами контроля, может быть определена на основе экономических показателей: суммарные потери от возможного ухудшения качества бурового раствора и затраты на контроль и регулирование свойств бурового раствора должны быть минимальными. Однако, практически трудно получить необходимые данные достаточной точности для определения допустимой вероятности того, что в процессе дискретного контроля не будет пропущен момент выхода контролируемого параметра за допустимые границы, а также потерей от возможного ухудшения качества бурового раствора и затрат на контроль. При бурении скважины в нормальных условиях вероятность события, состоящего в том, что длительность интервалов между моментами дискретного контроля параметров бурового раствора меньше интервалов времени нахождения значений контролируемого параметра в пределах поля допуска может быть принята равной 0,9. Функция плотности экспоненциального распределения, с которым согласуется зависимость случайных величин интервалов времени между моментами отклонений значений параметров бурового раствора за пределы поля допуска и их вероятностями, имеет вид: f(t) = K'e-K1 где K' - параметр распределения; t - время. Интегральная функция экспоненциального распределения равна: При вероятности того, что длительность интервалов между моментами дискретного контроля параметров бурового раствора меньше интервалов времени нахождения значений контролируемого параметра в пределах поля допуска, равной 0,9, периодичность контроля вычисляется по формуле: Параметр распределения определяется из равенства где Т1 - среднее значение времени нахождения значений контролируемого параметра в пределах поля допуска. где ti - середина интервалов времени, на которые разбит период наблюдений; N' - количество выходов параметра за пределы поля допуска. Рассмотрим сущность предложенной методики на конкретных примерах определения периодичности контроля параметров буровых растворов при бурении скважин в различных нефтегазодобывающих регионах. Пример 1. В табл. 1 приведены типичные данные длительности нахождения в допустимых пределах плотности бурового раствора, полученные при бурении скважин в Северо-Кавказском регионе. Таблица 1 - Результаты статистической обработки данных об интервалах времени нахождения плотности бурового раствора в допустимых пределах
По данным таблицы по формуле определено значение T1: K' = 0,2 Длительность интервалов между моментами дискретного контроля плотности бурового раствора определяется из формулы: где Р - вероятность нахождения значений плотности бурового раствора в пределах поля допуска; t - время. При Р = 0,9 Следовательно, длительность между моментами дискретного контроля плотности бурового раствора не должен превышать 30 минут. Пример 2. В табл. 2 приведены типичные данные о длительности нахождения в допустимых пределах условной вязкости бурового раствора, полученные при бурении той же скважины. По данным таблицы по формуле определено: K' = 0,331 Таблица 2 - Результаты статистической обработки данных об интервалах времени нахождения условной вязкости бурового раствора в допустимых пределах
При P(t) = 0,9 длительность интервалов между моментами дискретного контроля условной вязкости бурового раствора равна: Пример 3. В табл. 3 приведены типичные данные о длительности нахождения в допустимых пределах статического напряжения сдвига бурового раствора через 1 мин. после перемешивания, полученные при бурении той же скважины. Таблица 3 - Результаты статистической обработки данных об интервалах времени нахождения статического напряжения сдвига бурового раствора через минуту после перемешивания в допустимых границах
По данным таблицы по формуле определено значение T1: K' = 0,05376 При P(t) = 0,9 длительность интервалов между моментами дискретного контроля статического напряжения сдвига бурового раствора через 1 мин. после перемешивания равна: Пример 4. В табл. 4 приведены типичные данные о длительности нахождения в допустимых пределах водоотдачи бурового раствора, полученные при бурении скважины. Таблица 4 - Результаты статистической обработки данных об интервалах времени нахождения водоотдачи бурового раствора в допустимых границах
При P(t) = 0,9 длительность интервалов между моментами дискретного контроля плотности бурового раствора равна: Пример 5. В табл. 5 приведены типичные данные о длительности нахождения в допустимых пределах плотности бурового раствора, полученные при бурении скважин. Таблица 5 - Результаты статистической обработки данных об интервалах нахождения плотности бурового раствора в допустимых границах
По данным таблицы по формуле определено значение T1: K' = 0,042 При P(t) = 0,9 длительность интервалов между моментами дискретного контроля водоотдачи бурового раствора равна: Пример 6. В табл. 6 приведены типичные данные о длительности нахождения в допустимых пределах условной вязкости бурового раствора, полученные при бурении скважин куста 756 в УБР № 2 объединения «Нижневартовскнефтегаз». Таблица 6 - Результаты статистической обработки данных об интервалах времени нахождения условной вязкости бурового раствора в пределах поля допуска
По данным таблицы по формуле определено значение T1: K' = 0,22 При P(t) = 0,9 длительность интервалов между моментами дискретного контроля условной вязкости бурового раствора равна: Аналогичные результаты получены и по данным других скважин. При контроле предложено использовать контрольные карты, которые представляют собой бланки, на оси ординат которых указаны значения параметров, а на оси абсцисс - текущее значение времени. При контроле параметров их измеренные с соответствующей периодичностью значения регистрируются на контрольной карте. Контрольные карты отражают все изменения контролируемого параметра, указывают моменты его выхода за пределы поля допуска. При бурении скважин в осложненных условиях, при газоводонефтепроявлениях периодичность контроля изменяется. Длительность интервалов времени между моментами контрольных операций определяется по формуле: где Хг - граничное значение поля допуска параметра; М(х) - среднее значение параметра; M(V) - среднее значение скорости изменения параметра. Например, при бурении скважины 95 Горячеводского УБР на глубине 3280 м началось газопроявление. Средняя скорость изменения плотности бурового раствора была равна 0,004 г/см3 в минуту. Нижнее граничное значение поля допуска плотности бурового раствора равно 2,16 г/см3, среднее значение плотности бурового раствора равно 2,28 г/см3. Вычисленный интервал времени между моментами контроля плотности бурового раствора равен 5 минутам. Также определяется периодичность контроля и других дискретно измеренных технологических параметров. ПРИЛОЖЕНИЕ 4Выбор плана контроля параметров бурового раствора В плане для каждого контролируемого параметра рассчитываются значения внешних границ регулирования, рациональная периодичность контроля при отсутствии нарушений границ регулирования (т.е. в нормальном режиме) и рациональная периодичность контроля при нарушении границ регулирования. Составление плана контроля предусматривает определение моментов времени отбора проб бурового раствора и, соответственно, контролируемых в каждой пробе параметров. Значения границ регулирования определяются по формуле: где Kн(в)i - значение нижней (верхней) границы регулирования i-го параметра бурового раствора; Xпр.i - проектное значение i-го параметра бурового раствора; Zα - величина, зависящая от уровня значимости (для α = 0,0027, Zα = 3); σi - среднее квадратическое отклонение i-го параметра бурового раствора; n - число измерений. Рациональная периодичность контроля параметров бурового раствора определяется по методике, представленной в приложении 3. Подготовка исходных данных В плане предусматриваются следующие контролируемые параметры и их коды: «1» - плотность бурового раствора, г/см3; «2» - условная вязкость, с; «3» - статическое напряжение сдвига за 1 мин, Па; «4» - статическое напряжение сдвига за 10 мин, Па; «5» - показатель фильтрации, см3; «6» - водородный показатель; «7» - напряжение электропробоя, В; «8» - концентрация газа, %; «9» - показатель минерализации фильтрата, мг/л; «10» - содержание ионов кальция и магния, мг/л. Таблица 1 - Общая исходная информация по скважине
Таблица 2 - Исходная информация по интервалам

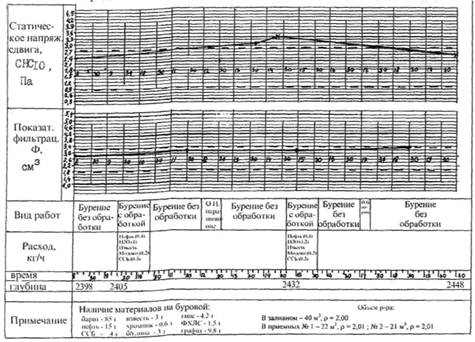

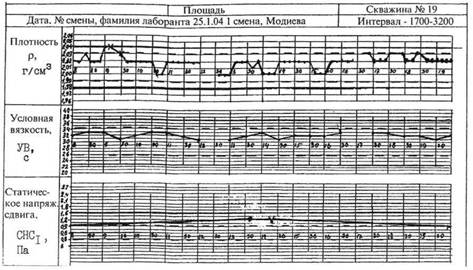

Данные для подготовки контрольных карт (пример)
ПРИЛОЖЕНИЕ 5Подготовка контрольных карт к работе Подготовка контрольных карт к работе производится лаборантом цеха промывочных жидкостей (или лаборантом на буровой) на основании рассчитанных данных (см. приложение 4). Вверху бланка указывается наименование объединения и площади, номер скважины и глубина интервала бурения. Вдоль вертикальной оси на каждой контрольной карте в произвольном масштабе, выбираемом в зависимости от значений предупреждающих и внешних границ регулирования, наносятся значения контролируемых параметров. Проектные значения наносятся в центре контрольных карт. Параллельно оси времени напротив соответствующих значений пунктирными линиями проводятся предупреждающие границы, сплошными жирными линиями проводятся внешние границы. Для удобства ведения контрольных карт рекомендуется для каждого параметра в соответствии с планом контроля нанести на каждую карту отметки времени, в которые будут производиться отборы проб для измерения данного параметра. ПРИЛОЖЕНИЕ 6Пример заполненного бланка контрольных карт
ПРИЛОЖЕНИЕ 7Определение смазочных свойств добавок и буровых растворов по стандарту АНИ Эффективность смазочного действия добавок и буровых растворов по стандарту Американского нефтяного института (АНИ) определяется на машине трения фирмы Baroid Mud и Lubricity Tester (США) путем определения коэффициента трения (Kтр) пары «металл-металл» в среде водного раствора при различных удельных давлениях прижатия металлической призмы к вращающемуся валу, в том числе при стандартном давлении, равном 1,03 МПа (150 фунтов/дюйм2) и частоте вращения вала 60 мин-1. На основании этих показаний рассчитывается коэффициент трения исследуемого раствора в стандартных условиях. Снижение коэффициента трения водных растворов (дисперсий) смазочных добавок различной концентрации вычисляется по формуле: где: Kтрд.в - коэффициент трения дистиллированной воды (стандартное поверочное значение равно величине 0,34 - 0,36); Kтр.i - коэффициент трения водных растворов смазочной добавки различной концентрации. Одновременно, для повышения информативности триботехнических свойств исследуемого раствора, измеряют показания прибора в диапазоне нагрузки от 0,25 до 4,12 МПа (до 600 фунтов/дюйм2) с фиксацией максимальной нагрузки прижатия Wmax, которая характеризует работоспособность смазочных добавок и систем буровых растворов. Показатель Kтр и Wmax дают возможность выяснить поведение различных образцов смазочных добавок в условиях постоянно возрастающей нагрузки, способность смазочных добавок сохранять свои свойства и свойства бурового раствора до момента наступления максимальной нагрузки - прихвата пары «металл-металл». В качестве критерия оценки смазочной эффективности дополнительно к коэффициенту трения можно использовать также интегральный показатель эффективности смазочного действия - отношение Kтр и Wmax. ПРИЛОЖЕНИЕ 8Методика оценки ингибирующих свойств буровых растворов (РД 39-2-813) 1. Общие положения 1.1. Количественная оценка ингибирующих свойств буровых растворов производится для решения следующих задач: - классификации буровых растворов по ингибирующей способности; - научно обоснованного выбора типа бурового раствора при бурении в неустойчивых глинистых отложениях; - контроля ингибирующей способности бурового раствора в процессе бурения; - определения путей развития и совершенствования систем буровых растворов. 1.2. Целевое назначение методики - установление порядка подготовки образцов, проведения экспериментов и определения показателя увлажняющей способности буровых растворов. 1.3. Показатель увлажняющей способности раствора не зависит от состава образца глинистой породы, используемого в эксперименте. 1.4. Буровые растворы сравниваются между собой по величине показателя увлажняющей способности (П0) - чем меньше этот показатель, тем выше ингибирующая способность бурового раствора. 2. Методика подготовки образцов и проведения экспериментов 2.1. Для определения увлажнения глин буровыми растворами используются образцы (принятые за эталон) прессованного саригюхского бентонита диаметром 20 мм и высотой 32 мм. 2.1.1. Перед прессованием образец глины необходимо размолоть и просеять через сито с диаметром отверстий не более 0,25 мм. 2.1.2. Определить влажность глинопорошка в соответствии с ОСТ 39-203-02. 2.1.3. Определить коэффициент коллоидальности глинопорошка (K) в следующем порядке. Навеску 0,02 г глины, высушенную при 105 °С и пропущенную через сито с отверстиями 1 мм, помещают в колбу на 250 мл. Добавляют 15 мл Н2О2 (3 %-ную) и 0,5 мл 5 н. H2SO4. Тщательно перемешивают и кипятят 4 мин. в колбе с обратным холодильником. После охлаждения добавляют 35 мл Н2О (дистил.) и титруют метиленовой синью (0,45 %-ной). После добавки каждого мл метиленовой сини раствор тщательно перемешивают палочкой, из колбы отбирают каплю и наносят на фильтровальную бумагу. При недостаточности метиленовой сини на фильтре от капли получается темный круг с резко очерченной границей. Титрование ведут пока не появится за темным кругом голубой ореол. После этого через 2 мин. берут повторную каплю, и если ореол не исчез, титрование считается законченным. Если ореол исчезает, то титрование продолжается до получения одинакового результата. Коллоидальность в % рассчитывается по формуле: где: V - объем метиленовой сини, пошедшей на титрование, мл; а - навеска сухой глины, г; А - 1,923 (коэф. адсорбции метиленовой сини на бентоните). 2.1.4. Увлажнить просеянный глинопорошок по содержанию влаги в нем W = 33,3K, % 2.1.5. Увлажнение глинопорошка проводить дистиллированной водой при тщательном разбрызгивании и перемешивании. 2.1.6. Определить влажность увлажненного глинопорошка в соответствии с п. 2.1.2. 2.1.7. Навеску увлажненного глинопорошка в количестве 20 г засыпать в пресс-форму (см. рисунок), предварительно смазав внутреннюю часть цилиндра небольшим количеством солидола. 2.1.8. Прессование производить при давлении 40,0 МПа в течение 5 минут. Время набора рабочего давления с момента движения поршня пресс-формы должно составлять 30 - 40 сек. 2.1.9. Выпрессовать образец из пресс-формы и запарафинить его торцы, окунув их в расплавленный парафин на глубину 2 мм. 2.2. Приготовить 1000 см3 водного раствора химических реагентов, аналогичных химической обработке растворов. Если контроль ведется в процессе бурения, то исследуется непосредственно буровой раствор. Проба раствора или композиции реагентов используется для одной серии опытов. 2.2.1. Взвесить образцы и опустить в кристаллизатор. 2.2.2. Залить в кристаллизатор приготовленную среду так, чтобы ее уровень был выше верхнего торца образцов. 2.3. Серия экспериментов проводится на пяти параллельных образцах. 2.4. Время выдержки в исследуемых средах равно четырем часам. 2.4.1. По истечении времени, указанного в п. 2.4., образцы вынуть из среды, убрать капли раствора фильтровальной бумагой и взвесить с точностью до 0,1 г. 2.4.2. При испытании бурового раствора образцы, выдержанные в среде, дополнительно освобождаются от налипшей корки, а затем проводится работа в соответствии с п. 2.4.1. 2.5. Температура при проведении экспериментов не должна превышать 30 °С. Шероховатость поверхности внутренних стенок цилиндра и поверхности

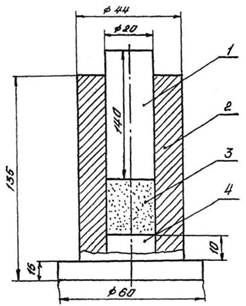

поршня принимается 0,32, а посадка между ними - Рис. Пресс-форма 1 - поршень; 2 - цилиндр; 3 - глинопорошок; 4 - основание. 3. Определение показателя увлажняющей способности 3.1. Показатель увлажняющей способности для любого раствора рассчитывается по формуле: П0 = Vte(0,85 - K)lnτ, где Vt - текущая скорость увлажнения, см/час; П0 - показатель увлажняющей способности, см/час; τ - время увлажнения образцов, час; K - коэффициент коллоидальности образца глины, определяемый по метиленовой сини. 3.2. Текущая скорость увлажнения рассчитывается по формуле: где Р2 - вес увлажненного образца, г; P1 - вес исходного образца, г; τ - время испытания, час; K1 - коэффициент, имеющий размерность, см (равен 1) ПРИЛОЖЕНИЕ 9Определение поверхностного натяжения на границе «жидкость - жидкость» Определение поверхностного натяжения проводится методом счета капель, который основан на предположении, что масса капли, отрывающейся под действием собственного веса от конца капилляра, пропорциональна поверхностному натяжению на границе «капля - окружающая среда»: G1 = ασ, где: G1 - масса капли, г; α - постоянная прибора, пропорциональная радиусу капилляра; σ - поверхностное натяжение на границе «капля - окружающая среда», Н/м. Для измерения поверхностного натяжения углеводородной жидкости на границе с водой производится счет капель жидкости, выпускаемой из капилляра. Если суммарная масса капель углеводородной жидкости в воде равна G, то поверхностное натяжение на разделе указанных жидкостей будет равно: σ = G/αn, где n - число капель. Если массу капель G выразить через объем и разность плотностей исследуемых жидкостей, то поверхностное натяжение можно определить (в Н/м) по формуле: где: V - суммарный объем капель, м3; ρ1 и ρ2 - плотности жидкостей, кг/м3; g - ускорение свободного падения, м/с2. Для определения поверхностного натяжения на границе «жидкость – жидкость» используется сталагмометр, предложенный Н.Е. Шептала. Схема сталагмометра приведена на рисунке. Сталагмометр состоит из микрометра 3, медицинского шприца 4 и капилляра 5. При помощи муфты зацепления 2 микрометр соединяется с двигателем 1, частота вращения вала которого 2 об/мин. Микрометр и шприц сталагмометра скобой и втулкой прикрепляются к стойке штатива. В основании штатива имеются установочные винты 6 и уровень 7. Сталагмометр помещается в воздушный термостат. Порядок работы 1. Вращением головки винта микрометра устанавливают микровинт в исходное положение, после чего закрепляется муфта привода с винтом микрометра. В гнездо держателя вставляется шприц, промытый в бензоле и четыреххлористом углероде и прокипяченный в дистиллированной воде, который наполняется исследуемой жидкостью (фильтратом бурового раствора). 2. Стакан заполняется углеводородной жидкостью. Игла помещается в углеводородную жидкость. Вся система выдерживается в течение 1 ч при фиксированной температуре. 3. Включается электродвигатель. В процессе вращения ротора двигателя фильтрат медленно вытесняется из шприца сталагмометра и формируется на кончике капилляра в виде капель. Определяется число делений лимба микрометра при выходе «n» капель из капилляра. Регистрируется температура, составы жидкостей в стакане и шприце, их плотности, число капель, постоянная капилляра. Рис. Прибор для определения межфазного натяжения (сталагмометр) Значение межфазного поверхностного натяжения на границе «нефть-вода» определяется (в Н/м) по формуле: где: K - константа, Нм/кг; ρв, ρн - плотности воды и углеводородной жидкости, кг/м3; l - ход поршня шприца; n - число капель, вытесненных из шприца. K = F∙q/α, где: F - площадь поршня шприца, м2; q - ускорение свободного падения, м/с2; α - постоянная прибора. Постоянная прибора - величина поверхностного натяжения на границе «дистиллированная вода - криоскопический бензол», равная 33. ПРИЛОЖЕНИЕ 10Определение поверхностно-активных свойств добавок и фильтратов буровых растворов В процессе вскрытия продуктивных пластов с промывкой скважины глинистым раствором на водной основе уменьшается естественная проницаемость призабойной зоны в результате проникновения его фильтрата в нефтеносный пласт. При этом возникают капиллярные давления, обусловленные образованием менисков на границе «нефть-вода». Капиллярное давление направлено от стенок скважины в глубь пласта, поскольку поверхность поровых каналов остается преимущественно гидрофильной. В процессе бурения это способствует проникновению фильтрата в нефтяной пласт, а при освоении скважины создается дополнительное сопротивление вытеснению фильтрата из призабойной зоны. Величина капиллярного давления определяется известным уравнением: где: σ - поверхностное натяжение на границе раздела фаз «нефть-вода»; R - радиус пор; Q - краевой угол смачивания. Из уравнения следует, что за счет уменьшения межфазного поверхностного натяжения, при прочих равных условиях, вредное влияние капиллярного давления может быть уменьшено. Для определения межфазного натяжения на границе раздела фаз «жидкость-жидкость» используется разновидность сталагмометрического метода - метод наибольшего давления. Измерения проводятся на приборе типа «Сталагмометр УФНИИИ». Поверхностное натяжение σ (мН/м) на границе раздела фаз «жидкость - жидкость» можно определить, используя разновидность сталагмометрического метода по формуле: σ = K×P×(f1 - f2), где: K - постоянная прибора, определяемая предварительной калибровкой по эталонному образцу; Р - усилие, затрачиваемое на выдавливание капли раствора при вращении винта микрометра; f1 - плотность исследуемого раствора; f2 - плотность углеводорода (керосина). Снижение поверхностного натяжения на межфазной границе (Δσ) при увеличении концентрации образца рассчитывается по формуле: где: σв - поверхностное натяжение воды на межфазной границе с керосином (углеводородом), мН/м; σi - поверхностное натяжение исследуемого образца на межфазной границе с керосином, мН/м. ПРИЛОЖЕНИЕ 11Антиприхватные (противоприхватные) свойства буровых растворов определяются на приборе Sticking Tester OFI (США) по коэффициенту потенциального прихвата Kп на границе «глинистая корка - металл» при перепаде давления 3,34 МПа. Испытатель дифференциального прихвата разработан для определения «Потенциального прихвата труб» и эффективности жидкости для определения вероятности возникновения прихвата в любом буровом растворе. Коэффициент потенциального прихвата трубы (который характеризует способность образца к прихвату и образованию глинистой корки) определяется после завершения формирования корки при перепаде давления и создания прихвата (прижатия) измерительного пуансона на сформированной корке в камере с избыточным давлением 33,4 атм. Физической основой коэффициента потенциального прихвата является то, что он принимает во внимание и статический коэффициент трения глинистой корки (объемный коэффициент прихвата на единицу площади глинистой корки) и количество глинистой корки, которое вызвало бы прихват трубы в скважине. Буровой раствор с невысокой способностью к образованию прихватов, который образует очень незначительное количество глинистой корки, гораздо безопаснее для забоя скважины, чем буровой раствор с высокой способностью к образованию глинистой корки, который прихватывает площадь поверхности, результатом чего является более высокий коэффициент потенциального прихвата. Коэффициент потенциального прихвата KП рассчитывается по формуле: где: Q - показания ключа-динамометра; Р - используемое давление, фунт/дюйм2/ Снижение коэффициента потенциального прихвата ΔKП рассчитывается по формуле: где:
Методика установки жидкостных (нефтяных) ванн для освобождения от дифференциального прихвата в лабораторных условиях Для проведения оценки эффективности жидкостных ванн при освобождении от прихвата в стендовых (лабораторных) условиях используется рабочая камера прибора Sticking Tester OFI (США), в которой после фиксирования прихвата, буровой раствор заменяли различными антиприхватными составами жидкостных ванн (см. рисунок). Оценку эффективности действия ванны производят по коэффициенту потенциального прихвата KП, который определялся в зависимости от времени τ действия ванны. Жидкостная ванна устанавливается после определения коэффициента потенциального прихвата KП исходной промывочной жидкости, далее, не снимая прихвата, буровой раствор заменяется на противоприхватный состав и определяется время освобождения от дифференциального прихвата в камере с избыточным давлением 33,4 атм. Рис. Рабочая камера прибора Sticking Tester OFI (США) 1 - Плунжер, 2 - Крышка камеры, 3 -
