ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО-ЭКСПЕРИМЕНТАЛЬНЫЙ ИНСТИТУТ ОРГАНИЗАЦИИ, МЕХАНИЗАЦИИ И ТЕХНИЧЕСКОЙ ПОМОЩИ СТРОИТЕЛЬСТВУ
(ЦНИИОМТП ГОССТРОЯ СССР)

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ БЕТОНА И ЖЕЛЕЗОБЕТОНА
(НИИЖБ ГОССТРОЯ СССР)

РУКОВОДСТВО

ПО ПРОИЗВОДСТВУ
МОНОЛИТНЫХ
ЖЕЛЕЗОБЕТОННЫХ РАБОТ
С ПРИМЕНЕНИЕМ СМЕСЕЙ
НА ПОРИСТЫХ
ЗАПОЛНИТЕЛЯХ

МОСКВА 1978

СОДЕРЖАНИЕ

Предисловие. 2

1. Общие положения. 2

2. Материалы, проектирование составов и приготовление бетонной смеси. 3

3. Транспортирование бетонной смеси. 9

4. Подача, распределение и уплотнение бетонной смеси на пористых заполнителях. 16

5. Выдерживание бетона и контроль качества бетонных работ. 29

6. Производство работ по электротермообработке бетона. 32

Приложение 1. Технические характеристики оборудования для приготовления бетона. 37

Приложение 2. Пример определения парка машин для транспортирования бетонной смеси. 37

Приложение 3. Технические характеристики оборудования. 41

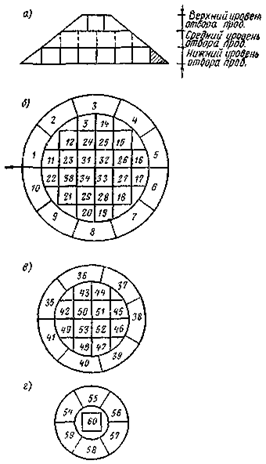

Приложение 4. Методика определения элементарных объемов отбираемых проб. 44

Руководство по производству монолитных железобетонных работ с применением смесей на пористых заполнителях.

Настоящее Руководство содержит основные требования к материалам, методы проектирования составов легких бетонов на пористых заполнителях, указания по организации приготовления и перевозке бетонной смеси, укладке ее в обычных условиях и при повышенных положительных и отрицательных температурах, по методам контроля качества. Рассмотрены вопросы электротермообработки легких бетонов. Даны примеры определения марки машин для транспортирования бетонной смеси.

Руководство рассчитано на инженерно-технических работников строительных и проектно-конструкторских организаций, оргтехстроев и может служить пособием при подготовке специалистов в высших и средних специальных учебных заведениях.

Редактор - канд. техн. наук Л.А. Широкова.

ПРЕДИСЛОВИЕ

Повышение технического уровня капитального строительства, снижение его стоимости связано с расширением области применения легкого бетона как при возведении зданий и сооружений, так и при выполнении отдельных конструкций.

В последние годы объемы монолитного строительства с использованием бетонов на пористых заполнителях постоянно увеличиваются. По прогнозу ЦНИИОМТП, в предстоящие 10 - 15 лет средняя объемная масса монолитного бетона в общем его объеме будет снижена за счет возрастания доли легкого бетона. Предусматривается увеличение применения монолитного легкого бетона.

Увеличение объемов и расширение областей применения легких бетонов требуют внедрения передовой технологии производства бетонных работ и улучшения их качества, что является основными задачами строителей.

В Руководстве рассмотрены бетоны на природных и искусственных пористых заполнителях.

Руководство основывается на действующих нормативных и инструктивных материалах. При составлении Руководства использованы научные разработки и труды ЦНИИОМТП, НИИЖБ, ЦНИЭПСельстроя, ВНИИЖелезобетона, Минского НИИСМ.

Материалы отдельных глав разработаны: глава 1 - канд. техн. наук Л.А. Широковой (ЦНИИОМТП). Глава 2 - кандидатами техн. наук Г.А. Бужевичем (НИИЖБ), Л.А. Широковой (ЦНИИОМТП), С.М. Каган, М.М. Израилитом (НИИСМ), В.Г. Довжиком (ВНИИЖелезобетон), Б.И. Ушаковым (ВНИИСтройдормаш). Глава 3 - инж. В.И. Остромогольским (ЦНИИОМТП). Глава 4 - кандидатами техн. наук Л.А. Широковой, Б.В. Жадановским, инженерами Е.С. Малышевым, Б.П. Поветкиным, С.А. Фельдман (ЦНИИОМТП), кандидатами техн. наук В.Н. Евстифеевым (ЦНИИЭПСельстрой), С.М. Каган (НИИСМ). Глава 5 - канд. техн. наук Л.А. Широковой, инж. В.И. Остромогольским (ЦНИИОМТП). Глава 6 - канд. техн. наук В.Я. Гендиным, инж. А.Д. Мягковым (ЦНИИОМТП), доктором техн. наук В.А. Крыловым, канд. техн. наук А.И. Ли, инж. Г.Н. Хахуташвили (НИИЖБ).

Общее руководство по составлению и редактированию рукописи осуществлено кандидатом технических наук Л.А. Широковой (ЦНИИОМТП).

Все замечания и предложения по содержанию настоящего Руководства просим направлять в ЦНИИОМТП Госстроя СССР по адресу: 127434, Москва, Дмитровское шоссе, 9.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящее Руководство содержит сведения о приготовлении, транспортировании и укладке обычных и теплоизоляционных, облегченных и легких цементных бетонов на пористых заполнителях. В Руководстве приведены также рекомендации по выдерживанию и уходу за легкими бетонами естественного твердения или подвергавшимися тепловой обработке при атмосферном давлении в конструкциях монолитных и сборно-монолитных сооружений при обычных, отрицательных и повышенных температурах (в условиях зимы, сухого и жаркого климата).

1.2. Руководство по производству монолитных железобетонных работ с применением смесей на пористых заполнителях составлено в развитие Главы СНиП III-15-76 «Бетонные и железобетонные конструкции монолитные. Правила производства и приемки работ» и «Руководства по производству бетонных работ», М. Стройиздат, 1975 г.

1.3. В Руководстве рассматриваются особенности производства бетонных работ со смесями на пористых заполнителях.

1.4. Руководство предусматривает производство работ с применением следующих видов бетонов:

плотной структуры на пористом гравии или щебне, пористых и плотных песках или их смесях;

крупнопористой структуры на пористом гравии или щебне;

с частичной поризацией растворной части; различной объемной массы и назначения, а именно:

теплоизоляционные - до 800 кг/м3;

конструкционно-теплоизоляционные - от 800 до 1400 кг/м3;

конструкционные от 1400 до 1600 кг/м3;

высокопрочные от 1600 до 1800 кг/м3.

1.5. При производстве работ с применением легких бетонов следует учитывать:

большую межзерновую пустотность и повышенную водопотребность пористых заполнителей;

изменение зернового состава пористых заполнителей в процессе приготовления бетонной смеси;

уменьшенную по сравнению с бетоном на обычных (плотных) заполнителях объемную массу бетонной смеси;

зависимость объемной массы бетона постоянного состава от консистенции смеси;

поглощение пористыми заполнителями воды затворения и более интенсивное изменение вследствие этого подвижности смеси с течением времени;

повышенное содержание в бетонной смеси воздушных пор и воды;

повышенную связность и нерасслаиваемость бетонных смесей на заполнителях с открытой пористостью (типа аглопорита);

склонность к расслоению смеси на пористых заполнителях округлой формы (типа керамзита) и в случае большего различия объемных масс пористого заполнителя и растворной части бетона;

меньшую теплопроводность бетонной смеси и бетона;

повышенный, в отдельных случаях, коэффициент трения бетонной смеси;

меньшее боковое давление бетонной смеси на опалубку;

меньшее влияние внешней среды на процессы твердения.

1.6. Технологические карты производства бетонных работ должны предусматривать:

способы транспортирования и дозирования составляющих бетонной смеси и ее приготовление;

способы подачи, транспортирования и уплотнения смеси, обеспечивающие содержание в единице уплотненного бетона заданного весового количества исходных материалов;

выгрузку бетонной смеси из автотранспортных средств непосредственно в бетоноукладочное оборудование;

подачу бетонной смеси на любой участок бетонируемой конструкции с минимальным разравниванием;

способы твердения уложенной бетонной смеси.

2. МАТЕРИАЛЫ, ПРОЕКТИРОВАНИЕ СОСТАВОВ И ПРИГОТОВЛЕНИЕ БЕТОННОЙ СМЕСИ

МАТЕРИАЛЫ

2.1. Для производства монолитных бетонных работ из смесей на пористых заполнителях должны применяться материалы, отвечающие требованиям соответствующих ГОСТ, СНиП и настоящего Руководства.

2.2. При выборе цемента предпочтение следует отдавать высокоактивным портландцементам с наименьшим показателем нормальной густоты и концом схватывания не позже 6 ч.

Применение пуццоланового портландцемента, шлакопортландцемента и магнезиального портландцемента не рекомендуется.

Для приготовления бетонных смесей марки цемента принимаются в зависимости от проектной марки бетона в соответствии с СН 386-74.

2.3. С целью сокращения сроков выдерживания бетона до распалубливания при бетонировании в разборно-переставной, объемно-переставной и катучей опалубке, а также при ускоренном темпе подъема скользящей опалубки следует применять быстротвердеющий портландцемент.

При транспортировании товарных бетонных смесей более 30 мин и необходимости замедления сроков схватывания бетонной смеси следует вводить добавку СДБ в количестве 0,1 - 0,2 % массы цемента.

2.4. В качестве крупных пористых заполнителей для приготовления бетона применяются фракционированные пористый щебень и гравий, по своим свойствам удовлетворяющие требованиям соответствующих ГОСТ.

Применение пористых заполнителей без рассева на песок и гравий (щебень) или на фракции, не предусмотренные ГОСТ 9757-73, не допускается.

2.5. Рекомендуемая объемная масса заполнителя в зависимости от заданной объемной массы бетона приведена в табл. 1.

2.6. Марка крупных пористых заполнителей в зависимости от заданной проектной марки бетона должна, как правило, соответствовать требованиям ГОСТ 9757-73 и быть не менее указанной в табл. 2.

2.7. Соотношение фракций крупного пористого заполнителя устанавливается подбором, исходя из условия обеспечения требуемой объемной массы и прочности затвердевшего бетона.

Таблица 1

Объемная масса легкого бетона в сухом состоянии, кг/м3

Марка крупного пористого заполнителя по объемной насыпной массе для бетона

теплоизоляционного

конструкционно-теплоизоляционного

конструкционного

высокопрочного

400

150 - 250

-

-

-

500

250 - 300

-

-

-

600

300 - 400

-

-

-

700

-

200 - 300

-

-

800

-

250 - 400

-

-

900 - 1000

-

300 - 500

-

-

1100 - 1200

-

400 - 600

-

-

1300 - 1400

-

500 - 700

400 - 600

-

1500 - 1600

-

-

500 - 800

600 - 900

1700 - 1800

-

-

600 - 1000

700 - 1100

Таблица 2

Проектная марка легкого бетона

Минимальная марка по прочности крупного заполнителя

Прочность при сдавливании в цилиндре по ГОСТ 9758-68, МПа

гравия

щебня

35

П25

0,5 - 0,69

0,3 - 0,39

50

П35

0,7 - 0,99

0,4 - 0,49

75

П50

1,0 - 1,49

0,5 - 0,59

100

П75

1,5 - 1,69

0,6 - 0,69

150

П75

1,7 - 1,99

0,6 - 0,69

200

П100

2,0 - 2,49

0,7 - 0,79

250

П125

2,5 - 3,29

0,8 - 0,89

300

П150

3,3 - 4,49

0,9 - 0,99

350

П200

4,5 - 5,49

1,0 - 1,19

400

П250

5,5 - 6,49

1,2 - 1,39

Для бетонирования конструкций в скользящей опалубке, а также для бетонных смесей, перекачиваемых бетононасосами и пневмонагнетателями, наибольший размер зерен пористого заполнителя не должен превышать 20 мм.

Для бетона, применяемого для замоноличивания стыков сборных элементов конструкций и бетонирования отдельных участков малого сечения, наибольший размер зерен пористого заполнителя не должен превышать 10 мм.

Для бетона, предназначенного для перекачивания с помощью пневматических нагнетателей, пористые заполнители рекомендуется применять в виде смеси фракций в пропорции, соответствующей наиболее плотной упаковке зерен (например, 70 % фракции 10 - 20 мм и 30 % фракции 5 - 10 мм).

Для крупнопористого бетона применяется однофракционный (обязательно чистый) пористый щебень или гравий.

2.8. В качестве мелкого заполнителя применяются природные плотные пески, пористые пески или смеси пористых и плотных песков. Выбор песка производится с учетом требуемых характеристик бетона и в первую очередь прочности и объемной массы.

Марка пористого песка по объемной насыпной массе рекомендуется для теплоизоляционного бетона - не свыше 300, для конструкционно-теплоизоляционного бетона - не свыше 600, для конструкционного бетона марок по прочности при сжатии: до 250 - не менее 600; 300 - 500 - не менее 800.

Выбор зернового состава песка производится с учетом требований и первоначальной подвижности смеси. При необходимости получения смесей подвижностью свыше 6 см следует применять пески с модулем крупности 1,8 - 2,5. Допускается при соответствующем обосновании, применение пылевидной фракции (менее 0,14 мм), обладающей свойствами активной добавки, в количестве до 20 % объема песка.

Во всех случаях, когда не ставится задача снижения объемной массы бетона, следует применять наиболее дешевый плотный (природный) песок.

Для теплоизоляционного и конструкционно-теплоизоляционного бетона рекомендуется применять вспученный перлитовый песок марок по объемной массе 200 и 300.

Зерновой состав вспученного перлитового песка, так же как и других мелких заполнителей, используемых для приготовления конструкционно-теплоизоляционного бетона, должен быть в пределах, регламентируемых ГОСТ 9757-73.

При оценке зернового состава песка и назначении его расхода должно учитываться содержание мелких фракций в крупном заполнителе.

2.9. Для бетонных смесей, перекачиваемых с помощью бетононасосов, следует использовать водонасыщенный заполнитель. Применение водонасыщенного заполнителя для приготовления теплоизоляционных и конструкционно-теплоизоляционных бетонов, а также бетонов, к которым предъявляются повышенные требования по морозостойкости, не рекомендуется.

2.10. Для увеличения подвижности бетонных смесей целесообразно использовать пластифицирующие и воздухововлекающие добавки.

В качестве пластифицирующих добавок могут быть использованы концентраты СДБ, ВЛХК-1, в качестве воздухововлекающих - ЦНИПС-1 и СНВ. Расход добавок устанавливается в соответствии с имеющимися рекомендациями (например, «Руководство по применению химических добавок в бетоны», Стройиздат, 1975). Количество воздухововлекающих добавок не должно приводить к воздухововлечению в бетоны более 8 %.

2.11. Добавки, сокращающие сроки твердения бетона, химические добавки, понижающие температуру замерзания бетонной смеси, должны применяться в соответствии со СНиП.

2.12. Условия и порядок применения добавок к бетону должны устанавливаться строительной лабораторией и утверждаться техническим руководством строительства.

ПРОЕКТИРОВАНИЕ СОСТАВОВ БЕТОННЫХ СМЕСЕЙ НА ПОРИСТЫХ ЗАПОЛНИТЕЛЯХ

2.13. Подборы составов легких бетонов следует производить с учетом требований, предъявляемых монолитным строительством к бетонным смесям, которые сводятся в общем виде к следующему:

а) товарные бетонные смеси должны иметь подвижность, обеспечивающую ее доставку к объекту строительства в состоянии, позволяющем производить дальнейшие операции по укладке, но не превышать 8 см; бетонные смеси, приготавливаемые на приобъектных бетоносмесительных узлах, должны иметь подвижность, обеспечивающую выполнение всех операций по укладке, но не превышать 4 см. Приготовление товарных бетонных смесей подвижностью свыше 8 см допускается при соответствующем технико-экономическом обосновании;

б) к установленному сроку прочность должна быть не ниже предусмотренной проектом производства работ и обеспечивать возможность распалубливания изделий не позже чем через:

4 ч - для стен зданий, возводимых в скользящей опалубке;

3 дня - для несущих конструкций зданий и сооружений;

2 дня - для конструкций, не несущих полной нагрузки;

Таблица 3

Вид конструкции

Размер конструкции, см

Рекомендуемые смеси

1. Неармированные или слабоармированные (до 0,3 %):

блоки массивов, фундаменты

Свыше 50

Умеренно жесткие с показателем жесткости 20 - 30 с

полы, покрытия дорог и аэродромов

От 10 до 50

Малоподвижные с осадкой конуса 1 - 3 см

перегородки

Менее 10

Подвижные с осадкой конуса 4 - 6 см

2. Умеренно (до 0,7 %) армированные:

плиты, балки, колонны, стены, в том числе бетонируемые в скользящей опалубке

Свыше 10

Малоподвижные с осадкой конуса 1 - 3 см

тонкостенные конструкции, бункера, несущие перегородки, облицовки и др. вертикальные элементы

Менее 10

Литые с осадкой конуса 8 - 12 см

3. Особо насыщенные (до 1 %) арматурой:

арочные и балочные мосты и другие горизонтальные конструкции

-

Подвижные с осадкой конуса 4 - 6 см

в) плотность бетона не должна превышать заданную;

г) расход цемента не должен превышать норм, установленных СН 386-74 более чем на 10 %.

2.14. Подвижность бетонной смеси в момент укладки ее в опалубку должна назначаться с учетом условий бетонирования, интенсивности уплотнения и указаний табл. 3.

Ориентировочная подвижность легкобетонной смеси для подачи ее пневмонагнетателем 5 - 7 см.

2.15. Задание на подбор состава бетона помимо общих требований должно содержать следующие данные:

а) требуемую прочность в сроки, предусмотренные проектом;

б) способ транспортирования, подачи и укладки бетона;

в) подвижность смеси при выгрузке из бетономешалки, а также в момент укладки ее в опалубку;

г) условия и режим твердения уложенного бетона.

2.16. Подбор состава легкого бетона для производства монолитных бетонных работ может производиться любым проверенным на практике способом, но с обязательным уточнением расчетных данных приготовлением пробных замесов.

2.17. Подбор состава бетонной смеси включает:

предварительную проверку пригодности имеющегося крупного заполнителя согласно требованиям пп. 2.4 - 2.9 настоящего Руководства;

выбор, из числа имеющихся, мелкого заполнителя, обеспечивающего требуемые показатели бетона по прочности и объемной массе;

расчет исходных составов бетона по существующим табличным данным и рекомендациям для опытных замесов;

приготовление бетонных смесей заданной подвижности, изготовление контрольных образцов и определение фактического расхода составляющих материалов на 1 м3 бетона;

назначение рабочего состава бетонной смеси.

2.18. Оценка пригодности исходных материалов для приготовления требуемой бетонной смеси производится испытанием их в бетоне по результатам испытания контрольных образцов.

Окончательный состав и подвижность легкого бетона для трубопроводного транспорта уточняется путем пробных перекачек.

2.19. Бетонная смесь, предназначенная для пневмоподачи, должна иметь состав, обеспечивающий, помимо требуемых характеристик в затвердевшем состоянии, способность перемещаться по бетоноводу под давлением, развиваемым пневматическим нагнетателем, без расслаивания, сохраняя связность, без образования пробок, не изменяя однородность по объемной массе и заданный гранулометрический состав заполнителей.

Расход цемента в зависимости от требуемой марки бетона должен составлять 250 - 420 кг/м3 для бетона плотной структуры и 180 - 320 кг/м3 для крупнопористого.

Содержание мелкого заполнителя в бетоне (кроме крупнопористого) должно находиться в пределах 45 - 50 % общего объема заполнителей.

2.20. Прочность при сжатии и объемная масса бетона определяется на одних и тех же образцах, имеющих форму куба с ребром 15 см.

Уплотнение легкобетонной смеси при изготовлении контрольных образцов должно производиться такими же вибраторами, которыми будет уплотняться бетон в конструкции.

2.21. Образцы выдерживаются в камерах естественного твердения, а также в условиях твердения конструкции, и в требуемые сроки определяется их прочность при сжатии и объемная масса в соответствии с ГОСТ 11050-64.

2.22. Оптимальный состав, обеспечивающий получение бетона с требуемыми характеристиками, выдается на производство с указанием расхода всех материалов по массе и по объему.

ПРИГОТОВЛЕНИЕ БЕТОННОЙ СМЕСИ

2.23. Приготовление бетонных смесей следует производить в бетоносмесителях принудительного действия.

Бетонные смеси можно приготовлять и в смесителях гравитационного действия при наличии крупных пористых заполнителей с объемной насыпной массой гравия более 700 и щебня более 600 кг/м3 при условии, что контрольные бетонные образцы будут иметь коэффициент вариации по прочности на сжатие не более 10 %.

Дозирование пористых заполнителей рекомендуется производить по объему или объемно-весовым способом с точностью до 3,0 %. Цемент, вода и добавки дозируются по массе с точностью, принятой для тяжелых бетонов.

2.24. Наименьшая продолжительность перемешивания составляющих умеренно жесткой или малоподвижной бетонной смеси, считая с момента загрузки всех материалов в барабан до начала выгрузки смеси из него, рекомендуется принимать по данным табл. 4 и уточнять в производственных условиях. При этом продолжительность перемешивания должна быть от 100 до 300 с.

Таблица 4

Емкость смесителя, л

Минимальная продолжительность перемешивания смеси на пористых заполнителях, с, для бетона с объемной массой (в сухом состоянии), кг/м3

более 1700

1400 - 1700

1000 - 1400

менее 1000

До 500

100

120

150

180

500 - 1000

120

150

180

210

Свыше 1000

150

180

210

240

При приготовлении подвижной смеси продолжительность перемешивания уменьшается на 30 - 50 с, а продолжительность перемешивания жесткой смеси - увеличивается на 20 - 40 с.

2.25. При необходимости применения водонасыщенного заполнителя его предварительно смешивают с водой в течение времени, приведенного в табл. 5.

2.26. Выбор смесителя следует производить по часовой его производительности и потребности строительства в бетонной смеси.

Таблица 5

Время перемешивания заполнителя, мин

Степень насыщения заполнителя водой в процентах от водопоглощения по ГОСТ 9758-68

гравий

щебень

1

30 - 35

40 - 45

2

40 - 45

50 - 55

3 - 4

50 - 55

60 - 65

2.27. Смесители с объемом загружаемых материалов до 250 л используются на строительных площадках при ручной загрузке материалов.

Бетоносмесители с объемом загружаемых материалов до 750 л используются при обеспечении механизированного дозирования и загрузки бетона. Дозирование цемента должно производиться по массе.

Бетоносмесители с объемом загружаемых материалов свыше 750 л используются только в комплекте с автоматизированным оборудованием для подачи и дозирования цемента и заполнителей.

Бетоносмесительная установка С-780 может использоваться при соответствующей перенастройке системы дозаторов непрерывного действия с дозированием крупного пористого заполнителя по массе на интегральное дозирование по массе и объему.

Установки С-932, С-946 с объемным дозированием всех компонентов могут применяться лишь для изготовления бетонных смесей, которым не предъявляются строгие требования по физико-механическим свойствам (например, при заполнении шахтных выработок).

Установки С-780, СБ-70, СБ-109 могут использоваться круглогодично при обстройке технологического оборудования по типовому проекту, разработанному киевским институтом Гипростроймашина.

Технические характеристики бетоносмесителей и бетоносмесительных установок приведены в прил. 1 данного Руководства, а также в прил. III табл. 5 «Руководства по производству бетонных работ». (М., Стройиздат, 1975).

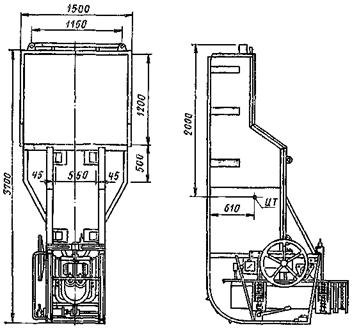

2.28. Автоматизированная бетонорастворосмесительная установка СБ-119 рекомендуется для механизированного приготовления бетонных смесей на рассредоточенных объектах.

Транспортирование установки вместе со складом цемента с объекта на объект осуществляется одним транспортным средством (автомобиль типа ЗИЛ-130, транспортный прицеп и др.). В комплект оборудования входит секторный склад заполнителей и склад цемента.

Установка снабжена комплектом специализированных весовых дозаторов, что обеспечивает гарантированное качество приготовления смеси. Комплекты дозаторов вместе с пультами и шкафами, с аппаратурой управления поставляются Минприбором СССР заводу-изготовителю.

2.29. При приготовлении бетонной смеси в турбулентном смесителе происходит дробление зерен крупного пористого заполнителя на песчаную фракцию. В турбулентном смесителе можно приготавливать бетоны плотной и поризованной структуры. В настоящее время начат серийный выпуск турбулентного бетоносмесителя СБ-108.

Техническая характеристика смесителя СБ-108

Объем готового замеса, л............................................................................... 500

Объем по загрузке сухими составляющими, л............................................. 1000

Производительность при работе в автоматизированной

технологической линии, м3/ч........................................................................ 20

Число оборотов рабочего органа, об/мин.................................................... 320

Мощность электродвигателя, кВт................................................................. 55

Объемная насыпная масса рядового, недробленого заполнителя, кг/м3

                                                                                                          не свыше 700

Габаритные размеры, мм:

длина........................................................................................................... 3100

ширина........................................................................................................ 1650

высота......................................................................................................... 2200

Масса, кг.......................................................................................................... 2500

3. ТРАНСПОРТИРОВАНИЕ БЕТОННОЙ СМЕСИ

ОБЩИЕ ПОЛОЖЕНИЯ

3.1. Принципы транспортирования бетонных смесей на пористых заполнителях во многом аналогичны принципам транспортирования смеси на плотных заполнителях. Режимы транспортирования, являющиеся одинаковыми для легких и тяжелых бетонных смесей, изложены в «Руководстве по производству бетонных работ» (Стройиздат, 1975).

3.2. Для транспортирования бетонных смесей на пористых заполнителях в зависимости от дальности и температурно-влажностных условий перевозок, а также состояния дорог, по которым они перевозятся, могут применяться следующие средства: автобетоносмесители, автобетоновозы, автосамосвалы, автобадьевозы (имеются в виду специально сконструированные машины, на которые установлены бадьи для смесей, снабженные крышкой).

Выбор средств и технологических режимов транспортирования бетонных смесей на пористых заполнителях, а также определение допустимого времени и дальности их перевозки должны устанавливаться с учетом местных условий по методике, изложенной ниже в подразделе «Выбор автотранспортных средств».

ТРАНСПОРТИРОВАНИЕ И ПРИГОТОВЛЕНИЕ БЕТОННОЙ СМЕСИ АВТОБЕТОНОСМЕСИТЕЛЯМИ

3.3. Автобетоносмесители могут применяться для транспортирования и приготовления легкобетонных смесей, а также для побуждения их в пути.

Исходные материалы, загружаемые в барабан автобетоносмесителя, могут представлять собой:

Таблица 6

Режим доставки

Вид перевозимой смеси

Стадия доставки

Загрузка барабана

Предварительное перемешивание или приготовление

Транспортировка

Приготовление

Выгрузка

скорость, об/мин

время, мин

скорость, об/мин

время, мин

скорость, об/мин

время, мин

скорость, об/мин

время, мин

скорость, об/мин

время, мин

А

Готовая и частично приготовленная

Не более 6

2,5 - 3,0

-

-

-

-

4 - 8**

10 - 15

5 - 8

3,5 - 6,5

Сухая и естественной влажности

То же

3,5

2 - 5

5 - 8

-

-

4 - 8

20 - 25

5 - 8

3,5 - 6,5

Б*

Готовая

»

Не менее 2,5

4 - 8

20 - 25

Не более 5

Постоянно

-

-

5 - 8

3,5 - 6,5

Частично приготовленная

»

Не менее 3,0

4 - 8

10 - 15

То же

То же

4 - 8

10 - 15

5 - 8

3,5 - 6,5

В

Готовая

»

Не менее 2,5

4 - 8

20 - 25

»

5 - 10

-

-

5 - 8

3,5 - 6,5

Частично приготовленная

»

Не менее 3

4 - 8

10 - 15

»

5 - 10

4 - 8

10 - 15

5 - 8

3,5 - 6,5

* Транспортирование в режиме Б нежелательно, так как затрудняет движение автобетоносмесителя и влечет за собой быструю потерю подвижности бетонной смеси.

** Значения даны для частично приготовленных смесей.

смесь, содержащую цемент и заполнители, высушенные до постоянного веса - сухая смесь;

смесь, содержащую цемент и заполнители естественной влажности, но не более 10 % - смесь естественной влажности;

смесь, приготовленную в полном объеме, но при пониженном расходе воды (40 - 60 % заданного объема воды - частично приготовленная смесь;

смесь, готовая к употреблению, - готовая смесь (приготовленная на сухих или водонасыщенных заполнителях).

3.4. Выбор применяемой смеси для приготовления бетона обусловливается временем нахождения ее в барабане автобетоносмесителя:

при транспортировании смеси на дальние расстояния, при наличии технологических перерывов, предусмотренных графиком бетонирования, для приготовления следует использовать сухую смесь;

при транспортировании смесей на небольшие расстояния для приготовления бетона следует использовать смесь естественной влажности;

Таблица 7

Вид дорожного покрытия, скорость транспортирования

Вид транспортируемой смеси

Расстояние, в км, при режимах транспортирования

А

Б

В

Жесткое, V = 30 км/ч

Готовая смесь подвижностью:

1 - 3

60

80

100

4 - 6

50

60

80

7 - 9

40

50

60

10 - 12

30

40

50

Частично приготовленная смесь подвижностью*:

1 - 3

80

100

130

4 - 6

70

80

110

7 - 9

60

70

90

10 - 12

40

60

75

Сухая смесь

Не ограничено

Транспортирование не рекомендуется

Смесь естественной влажности при влажности заполнителей

до 5 %

150

То же

6 - 10 %

100

»

* Количество воды рассчитывается на указанную в таблице подвижность «проектную», однако первоначально вводится 45 - 55 % этого количества.

Примечание. Данная таблица приведена для температуры окружающего воздуха от 20 до 30 °C.

при длительном транспортировании бетонной смеси или при необходимости получения в момент укладки смесей с высоким показателем подвижности следует использовать частично приготовленную смесь, которую, в случае необходимости, побуждают в пути, а перед выгрузкой перемешивают с добавлением оставшегося количества воды;

при невозможности подачи в барабан автобетоносмесителя отдельных компонентов бетонной смеси, а также при незначительных расстояниях транспортирования, для приготовления бетонной смеси следует использовать готовую смесь.

3.5. В зависимости от вида смеси, находящейся в автобетоносмесителе, работа его возможна в трех режимах;

а) включение барабана в пути следования или на строительной площадке за 10 - 20 мин до разгрузки (режим А);

б) постоянное вращение барабана (режим Б);

в) периодическое включение и выключение барабана во время транспортирования смеси до объекта (режим В).

3.6. Рекомендуемые параметры вращения барабана автобетоносмесителя (скорость и время перемешивания) на всех стадиях доставки смеси (загрузка барабана, предварительное перемешивание компонентов или приготовление бетонной смеси до начала транспортирования, транспортирование, приготовление в пути или на объекте, выгрузка) зависят от режима доставки, вида смеси, и устанавливаются табл. 6.

Максимально допустимые расстояния транспортирования смесей в автобетоносмесителях приведены в табл. 7.

При температуре окружающего воздуха свыше 30 °C время транспортирования, приведенное в табл. 7, уменьшается на 10 %, при температуре окружающего воздуха от 20 до минус 3 °C время транспортирования бетонной смеси увеличивается на 10 %.

При отрицательной температуре окружающего воздуха транспортирование бетонной смеси затруднено из-за смерзания заполнителя, и применение автобетоносмесителей ограничено.

3.7. Соотношение объема готового замеса и геометрического объема барабана автобетоносмесителя не должно превышать 0,55 - 0,6.

ТРАНСПОРТИРОВАНИЕ БЕТОННОЙ СМЕСИ АВТОБЕТОНОВОЗАМИ

3.8. Автобетоновозы могут применяться для транспортирования готовых бетонных смесей на пористых заполнителях на расстояния до 35 - 45 км при температуре окружающей среды ± 40 °C.

Допустимое расстояние транспортирования бетонных смесей в зависимости от типа дорожного покрытия и вида смеси устанавливаются по табл. 8.

3.9. Производить обогрев перевозимой в автобетоновозе бетонной смеси не рекомендуется.

3.10. Кузова автобетоновозов рекомендуется промывать после каждой рабочей смены и после длительных (более 50 мин) перерывов в транспортировании.

Таблица 8

Вид дорожного покрытия, скорость транспортирования

Вид транспортируемой смеси

Расстояние, км, при применении заполнителя

сухого

водонасыщенного

Жесткое, V = 30 км/ч

Готовая смесь подвижностью, см:

1 - 3

30

35

4 - 6

25

28

7 - 9

15

18

10 - 12

10

12

Мягкое, грунтовое, V = 15 км/ч

Готовая смесь подвижностью, см:

1 - 3

10

-

4 - 6

7

-

7 - 9

5

-

10 - 12

3

-

ТРАНСПОРТИРОВАНИЕ БЕТОННОЙ СМЕСИ АВТОСАМОСВАЛАМИ

3.11. При отсутствии спецавтотранспорта применение автосамосвалов и транспортирование бетонных смесей на пористых заполнителях допускается производить лишь на расстояния не свыше 25 - 35 км после проведения специальных мероприятий по утеплению и дополнительного оборудования их кузовов, аналогично применяемым при перевозках тяжелых бетонных смесей.

Максимально допустимые расстояния транспортирования бетонных смесей приведены в табл. 9

Таблица 9

Вид дорожного покрытия, скорость транспортирования

Вид транспортируемой смеси

Расстояние, км, при применении заполнителя:

сухого

водонасыщенного

Жесткое, V = 30 км/ч

Готовая смесь, подвижностью, см:

1 - 3

25

30

4 - 6

15

20

7 - 9

10

15

10 - 12

8

10

Мягкое, грунтовое, V = 15 км/ч

Готовая смесь подвижностью, см:

1 - 3

6,5

-

4 - 6

4

-

7 - 9

3

-

10 - 12

2

-

3.12. Транспортирование бетонных смесей в неутепленных и неподогреваемых кузовах в условиях отрицательных температур допускается только при наличии на месте потребления специальных установок по их электропрогреву в кузовах автосамосвалов.

3.13. Объем бетонной смеси на пористых заполнителях, перевозимой в автосамосвалах, не должен превышать объема тяжелой бетонной смеси на плотных заполнителях, перевозимой этими же самосвалами, несмотря на ее меньшую объемную массу и недоиспользование грузоподъемности автомашин.

В целях полного использования грузоподъемности автомашин борта их кузовов должны быть нарощены, а места примыкания уплотнены.

3.14. Кузова автосамосвалов рекомендуется промывать после каждой рабочей смены и после длительных (более 30 мин) перерывов в транспортировании.

ПРОЧИЕ ВИДЫ СРЕДСТВ ТРАНСПОРТИРОВАНИЯ БЕТОННОЙ СМЕСИ

3.15. Транспортирование легких бетонных смесей может осуществляться автобадьевозами на расстояния до 30 км.

Максимально допустимые расстояния транспортирования бетонной смеси автобадьевозами приведены в табл. 10.

Таблица 10

Вид дорожного покрытия, скорость транспортирования

Вид транспортируемой смеси

Расстояние, км, при применении заполнителя

сухого

водонасыщенного

Жесткое, V = 30 км/ч

Готовая смесь подвижностью, см:

1 - 3

20

30

4 - 6

13

20

7 - 9

8

15

10 - 12

6

10

Мягкое, грунтовое, V = 15 км/ч

Готовая смесь подвижностью, см:

1 - 3

5

-

4 - 6

3

-

7 - 9

2

-

10 - 12

1,5

-

Небольшие количества смеси до 0,1 - 0,25 м3 могут доставляться на короткие расстояния автомототележками, имеющими специальный опрокидной бункер.

ВЫБОР АВТОТРАНСПОРТНЫХ СРЕДСТВ

3.16. Максимально допустимое расстояние (Lдоп) перевозок бетонных смесей на пористых заполнителях назначается в зависимости от вида транспортируемой смеси, ее первоначальной подвижности, режима доставки и вида дорожного покрытия в соответствии с данными табл. 7 - 10.

3.17. При транспортировании бетонной смеси, предназначенной для особо ответственных конструкций, а также в тех случаях, когда применяется оборудование, требующее повышенного качества смесей (бетононасосы, пневмонагнетатели и т.д.) расстояния транспортирования, указанные в таблицах 7 - 10, должны быть соответственно сокращены: для автобетоновозов на 25 - 35 %, для автосамосвалов на 35 - 45 %, для автобадьевозов на 40 - 45 %.

3.18. Увеличение максимально допустимого расстояния свыше значений, приведенных в таблицах, влечет за собой значительную потерю подвижности бетонной смеси и ее существенное расслоение, которое вызывает снижение прочности бетона или сбои в работе бетоноподающего оборудования.

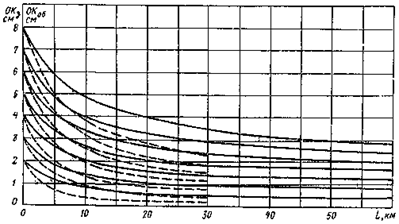

Рис. 1. Изменение подвижности бетонной смеси, приготовленной на сухом заполнителе, в зависимости от дальности транспортирования

____________ автобетоновоз; --------------- автосамосвал

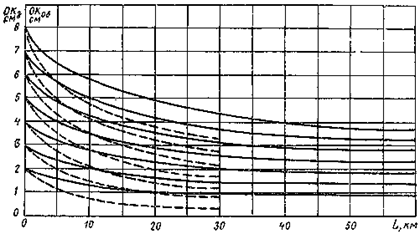

Рис. 2. Изменение подвижности бетонной смеси, приготовленной на водонасыщенном заполнителе, в зависимости от дальности транспортирования

_________________ автобетоновоз;---------------автосамосвал

3.19. Подвижность бетонной смеси после приготовления ОКзав следует назначать в зависимости от требуемой подвижности смеси на объекте - потребителе ОКоб, расстояния транспортирования L и вида заполнителя по графикам, представленным на рис. 1 и 2. Показатели применения подвижности приведены для бетонных смесей, изготовленных на цементах со сроками схватывания, равными 2 - 3 ч, при расходе цемента 250 - 300 кг на 1 м3 бетонной смеси, а также при температуре окружающего воздуха 20 - 30 °C. При иных показателях исходных данных подвижность бетонной смеси после приготовления устанавливается согласно требованиям пп. 3.20 и 3.21 настоящего Руководства.

Определение подвижности производится следующим образом. По оси абсцисс откладывается расстояние предполагаемого транспортирования смеси L, а на оси ординат необходимое значение ее подвижности после транспортирования ОКоб.

Пересечение восстановленных из этих точек перпендикуляров даст точку, принадлежащую кривой потери подвижности. Точка пересечения кривой потери подвижности и оси ординат даст значение первоначальной подвижности смеси, необходимой при ее изготовлении ОКзав. Если точка не совпадает с одной из кривых потери подвижности, то значение первоначальной подвижности смеси определяют интерполяцией.

Смеси, имеющие первоначальную подвижность ОКзав бόльшую, чем 8 см по усеченному конусу, к транспортированию в автосамосвалах и автобетоновозах не рекомендуются ввиду их существенного расслоения и снижения однородности бетона по прочности.

При необходимости получения на объектах смеси, подвижность которой выше указанных на графике, необходимо применение автобетоносмесителей.

3.20. В зависимости от сроков начала схватывания, применяемого количества цемента и начальной температуры смеси значение первоначальной подвижности смеси делится на временной µт, весовой µр и тепловой µб коэффициенты потери подвижности, принимаемые по табл. 11.

Таблица 11

Начало схватывания цемента, ч

µт

Расход цемента на 1 м3 смеси, кг

µр

Начальная температура смеси, °C

µб

Самосвал автобетоносмеситель

Автобетоновоз

До 2

0,8

До 250

0,9

10

1,4

1,5

От 2 до 3

1

От 250 до 350

1

20

1

1

Свыше 3

1,2

Свыше 350

1,1

30

0,8

0,7

3.21. В случаях перевозок при других температурах воздуха значение первоначальной подвижности смеси делится на температурный коэффициент потери подвижности µс, принимаемый по табл. 12.

Таблица 12

Тип автомашин

Коэффициент µс при температуре окружающего воздуха

от минус 20 до минус 4 °С

от минус 3 до плюс 5 °C

от 6 до 20 °C

от 21 до 30 °C

Автобетоносмесители при перевозке готовой смеси

Применять не рекомендуется

1,3

1,15

1

Автобетоновозы

1,1

1,25

1,1

1

Автосамосвалы и автобадьевозы

1,25

1,35

1,25

1

С учетом указанных корректировок подвижность отпускаемой с завода смеси определяется по формуле

3.22. Доводить подвижность доставленной к месту потребления смеси до желаемой путем добавления воды в количестве, превышающем расчетное (паспортное), не допускается.

3.23. При перевозках бетонной смеси по дорогам с различными типами покрытий непременным условием является ограничение приведенной дальности транспортирования Lприв, которая не должна превышать допустимой дальности по дорогам с жестким покрытием (Lприв меньше или равно Lдоп).

Приведенная дальность транспортирования определяется как сумма произведений расстояний дорог с различными типами покрытий и коэффициента дорожного покрытия Kд, определяемого по табл. 13.

Таблица 13;

Вид покрытия дороги

Скорость перевозок, км/ч

Коэффициент Kд для

автобетоносмесителя

автобетоновоза

автосамосвала

автобадьевоза

Жесткое

25 - 30

1

1

1

1

Мягкое улучшенное

15

-

2,5 - 2,9

3 - 3,5

4 - 4,5

где i - число участков с различными типами покрытий.

Если приведенная дальность транспортирования бетонных смесей превышает допустимую, то необходимо выбрать другой маршрут или применить автобетоносмесители.

3.24. Необходимое для перевозок смесей число автомашин в смену  при соблюдении заданного темпа бетонирования  определяется из условия

где i - число типов машин, занятых на перевозке бетонных смесей;

Q - общий объем укладываемой бетонной смеси, определяемый по формуле

Qi - объем смеси, перевозимой в одном типе автомашин;

lтр.i - расстояние маршрута от завода до объекта, по которому производится перевозка смеси;

ωi - полезная работа в тонно-километрах, выполненная одним автомобилем при перевозке бетонной смеси с завода на объект;

n - число оборотов данного автомобиля в смену, определяемое по формуле

где µi - грузоподъемность автомашины;

bi - коэффициент использования грузоподъемности;

Si - количество смен, в течение которых должно быть произведено бетонирование;

gоб - объемная масса легкобетонной смеси;

Т - время одной смены;

tоб.i - время одного оборота автомобиля;

В общем виде при S = 1 формула будет иметь вид:

где tni - время загрузки автомашины;

tр.i - время разгрузки автомашины;

tм.i - время маневрирования до разгрузки автомашины;

tпер.i - дополнительное время для перемешивания смеси (при применении автобетоносмесителей);

lгр.i - расстояние маршрута перевозки бетонной смеси от завода до объекта;

lпор.i - расстояние маршрута порожнего рейса от объекта до завода;

vгр.i - скорость с грузом;

vдор.i - скорость без груза.

3.25. Пример определения парка машин для транспортирования бетонной смеси приведен в прил. 2.

4. ПОДАЧА, РАСПРЕДЕЛЕНИЕ И УПЛОТНЕНИЕ БЕТОННОЙ СМЕСИ НА ПОРИСТЫХ ЗАПОЛНИТЕЛЯХ

ОБЩИЕ ПОЛОЖЕНИЯ

4.1. Подачу легкобетонной смеси к месту укладки осуществляют с помощью двух типов машин:

I тип - машины, механизмы и оборудование, подающие бетонную смесь, находящуюся в относительном покое к перемещающимся рабочим органам (бадьи, тележки, подъемники);

II - тип - машины, механизмы и оборудование, транспортирующие смесь путем приведения ее в динамическое состояние за счет непосредственного приложения усилий к смеси (транспортеры, вибропитатели).

4.2. К оборудованию, относящемуся к I типу, предъявляются следующие требования:

приемка бетонной смеси должна производиться непосредственно из автотранспортных средств или бетоносмесительного механизма;

герметичность, исключающая потерю цементного молока;

возможность выгрузки бетонной смеси непосредственно в опалубку;

объем, обеспечивающий непрерывность бетонирования.

К оборудованию, относящемуся ко II типу, помимо требований, изложенных выше, предъявляются и специальные:

протяженность транспортирования смеси по горизонтали и вертикали должна устанавливаться с учетом сохранения бетонной смесью своих свойств.

4.3. Оборудование, применяемое для укладки бетона с поризованной растворной составляющей, не должно приводить к разрушению структуры бетона.

4.4. При выборе средств укладки бетонной смеси должны соблюдаться следующие требования:

средства подачи не должны ухудшать показатели свойств бетонной смеси (подвижность, вязкость и пр.) более чем на 20 %;

число перегрузочных операций не должно превышать двух;

механизмы подачи не должны приводить к разрушению зерен керамзитового гравия более чем на 10 % по объему.

4.5. При разработке специального оборудования для укладки бетонной смеси на пористых заполнителях должны выполняться следующие требования:

оборудование, относящееся к I типу, должно работать на повышенных скоростях с тем, чтобы общее время укладки не превышало 5 мин;

оборудование, относящееся ко II типу, должно обладать диапазоном вибраций, не приводящих к расслоению.

4.6. Высота выгрузки бетонной смеси из оборудования при укладке бетонной смеси в опалубку не должна превышать 1,5 м, а при подаче на перекрытие 0,7 м. При необходимости выгрузки смеси с большей высоты следует применять виброжелоба и желоба, однако и в этом случае высота выгрузки не должна превышать соответственно 2,5 и 1,25 м.

Рис. 3. Бункер переносной поворотный с вибропитателем

Рис. 4. Бункер переносной неповоротный со шнековым питателем

ПОДАЧА БЕТОННОЙ СМЕСИ ПЕРЕНОСНЫМИ БУНКЕРАМИ

4.7. В настоящее время укладка бетонной смеси производится в основном переносными бункерами.

4.8. При выборе переносного бункера, кроме общих принципов, следует руководствоваться и следующими специальными требованиями, а именно:

выгрузку бетонной смеси производить непосредственно в опалубку;

затворы должны быть снабжены устройством, гарантирующим от самооткрывания;

внутренняя поверхность стенок бункера должна быть гладкой и ровной без выступающих частей, а сварные швы должны быть зачищены.

4.9. По конструкции и принципу действия бункера подразделяются на поворотные и неповоротные. По способу выдачи бетонной смеси они могут быть подразделены на бункера с виброподачей, шнековой подачей, прямой и боковой выгрузкой.

Кроме бункеров, приведенных в «Руководстве по производству бетонных работ», для укладки бетонной смеси рекомендуется использовать бункера с вибропитателем (рис. 3) и шнековым питателем (рис. 4), а также виброукладчик (рис. 5). На рисунках приводится перспективное оборудование, разработанное в последние годы, и оборудование, которое серийно не выпускается. Характеристики оборудования приведены в прил. 3.

Бункер с вибропитателем является переносным, поворотным и предназначен для приема бетонной смеси из автомобиля - самосвала, подачи ее и выгрузки в опалубку. Выгрузка смеси благодаря наличию вибропитателя является управляемой. Смесь при прохождении через питатель побуждается. Бункер может применяться для всех видов легких бетонов.

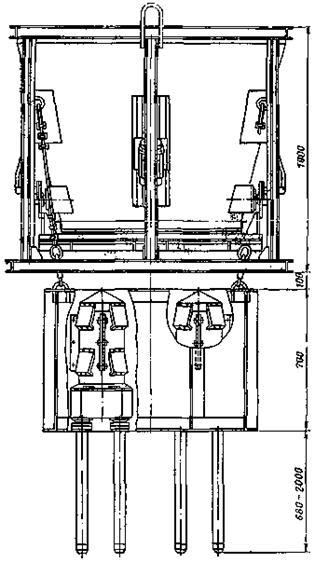

Рис. 5. Виброукладчик

Бункер со шнековым питателем является переносным неповоротным. Прием бетонной смеси может осуществляться из автобетоновозов, перегрузочных бункеров или из автосамосвалов, устанавливаемых на эстакадах. Выгрузка смеси в опалубку управляемая. Смесь при прохождении через шнековый питатель побуждается за счет дополнительного перемешивания. Может применяться для всех видов легких бетонов при применении крупного заполнителя прочностью не выше 5 МПа.

Виброукладчик представляет собой сочетание бункера с блоком навесных вибраторов. Загрузка его бетонной смесью может производиться из автобетоновозов, перегрузочных бункеров или из автосамосвалов с эстакад. Перед загрузкой блок вибраторов отсоединяется от бункера. Виброукладчик рекомендуется применять при укладке бетона с объемной массой не ниже 1600 кг/м3.

4.10. Предельная продолжительность подачи бетонной смеси с момента выгрузки из смесителя или транспортного средства до укладки в опалубку должна устанавливаться строительной лабораторией исходя из условий сохранения подвижности и однородности бетонной смеси с учетом наружной температуры воздуха и применяемого цемента. Ориентировочно продолжительность транспортирования может быть установлена по табл. 14.

Таблица 14

Первоначальная подвижность бетонной смеси, см

Подвижность бетонной смеси после изготовления, мин

5

10

15

20

25

30

0 - 2

0 - 2

0 - 1

0 - 1

0

0

0

3 - 4

2 - 3

1 - 2

1 - 2

0

0

0

5 - 6

5 - 4

3 - 4

3 - 4

2 - 3

1 - 2

1 - 2

7 - 8

7 - 8

7 - 8

5 - 6

4 - 5

2 - 4

2 - 4

9 - 10

9 - 10

9 - 10

8 - 9

4 - 7

3 - 6

3 - 6

Примечание. Значение подвижности уточняется в каждом конкретном случае в зависимости от вида пористого заполнителя и температуры окружающего воздуха. При температуре окружающего воздуха выше 20 °C время транспортирования, принятое по табл. 14, уменьшается на 20 %; при температуре ниже 20 °C время транспортирования увеличивается на 20 %.

Время прохождения бетонной смеси в бункере со шнековым питателем может быть увеличено на 5 мин за счет последующего перемешивания в шнековом питателе при выгрузке.

В случае если время подачи бетонной смеси превышает 30 мин, следует для изготовления бетонов применять добавки, замедляющие сроки схватывания цемента, а также водонасыщенный заполнитель. Применение водонасыщенного заполнителя позволит увеличить продолжительность выдерживания или время подачи бетонной смеси на 10 - 15 мин.

4.11. Емкость бункеров принимается в зависимости от грузоподъемности принятых средств вертикального транспорта и вида бетонируемой конструкции. В случае выгрузки смеси перед укладкой в опалубку на рабочий пол следует учитывать допустимые на него нагрузки.

4.12. При транспортировании бетонной смеси автосамосвалами прием бетонной смеси следует производить в поворотные бункера, при транспортировании в автобетоносмесителях, автобетоновозах прием бетонной смеси можно осуществлять в неповоротные бункера. Число бункеров, необходимых для приема бетонной смеси, устанавливается по табл. 1 прил. IV «Руководства по производству бетонных работ» (М., Стройиздат, 1975) и по табл. 15.

Таблица 15

Вид транспортного средства

Бункер неповоротный со шнековым питателем

Бункер поворотный с вибропитателем

Автосамосвалы:

ЗИЛ-ММЗ-555

-

-

ЗИЛ-ММЗ-585

-

-

МАЗ-205

-

2

МАЗ-503

-

2

МАЗ-503А

-

2

Автобетоновоз

5

5

При необходимости создать запас бетонной смеси может быть использован перегрузочный самоподъемный бункер вместимостью 2,5 м3 (рис. 6). Бункер снабжен вибропитателем и предназначен для приема бетонной смеси из автомобилей-самосвалов и регулируемой выдачи ее в бункера переносные, мототележки, приемные бункера бетононасосов, на ленточные конвейеры и вибролотки. Бункер предназначен для работы на открытых строительных площадках.

Время выдерживания бетонной смеси в перегрузочном бункере должно устанавливаться строительной лабораторией в зависимости от требуемой подвижности в момент подачи ее в последующее оборудование.

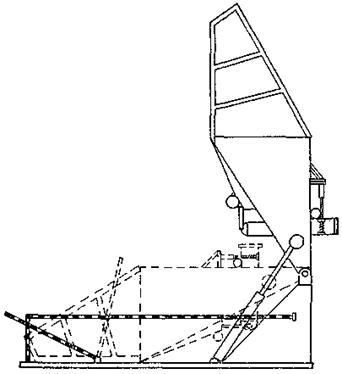

Рис. 6. Бункер перегрузочный самоподъемный

4.13. После выгрузки бетонной смеси бункер должен быть очищен от остатков бетонной смеси на месте выгрузки. Периодически, но не реже чем 2 раза в смену, и при перерывах в работе более чем на 1 ч бункер должен быть очищен и промыт.

ПОДАЧА БЕТОННОЙ СМЕСИ ПНЕВМОНАГНЕТАТЕЛЯМИ

4.14. Для подачи и укладки бетонных смесей на пористых заполнителях могут применяться пневматические нагнетатели, серийно выпускаемые в СССР (С-862, ПН-03, ПН-0,5 и 6649/1А) и не серийные (ЛБУ-1, ПБМ-1 и др.), различных конструкций, обеспечивающие необходимые технические характеристики: производительность, дальность подачи, емкость ресивера, диаметр выходного патрубка. Предпочтение следует отдавать пневмонагнетателям с порционной подачей бетонной смеси.

4.15. Подготовительные работы, предшествующие применению пневмонагнетателей, включают: выбор места пневмоустановки; разработку проекта организации работ и схемы прокладки бетоноводов; проведение работ по устройству эстакад и накопительных бункеров (в случае необходимости), а также по обеспечению водоснабжения и подаче электроэнергии.

4.16. Производство бетонных работ должно быть организовано таким образом, чтобы обеспечить выполнение возможно большего объема работ с одной стоянки пневмоустановки.

4.17. В бетоноводах должны применяться только неповрежденные трубы уплотнения и соединения.

4.18. При прокладке бетоновода необходимо выбирать кратчайшее расстояние между пневмонагнетателей и местом укладки бетона. При этом число колен и поворотов бетоновода должно быть минимальным, радиус их должен иметь максимальную величину.

4.19. Монтаж бетоновода необходимо производить, начиная от пиевмонагнетателя к бетонируемой конструкции, тщательно закрепляя трубопроводы к несущим элементам зданий или сооружений, либо к специально созданным для этих целей конструкциям. Особенно тщательно должны быть закреплены вертикальные участки бетоновода.

4.20. В случае появления затора, который заметен по резкому возрастанию давления в пневмосистеме нагнетателя, работа должна быть прекращена вплоть до устранения причин, вызвавших его. Местонахождение пробки определяется простукиванием бетоновода. Заторы, как правило, возникают в тех местах, где происходит деформация бетонного потока, в коленах и поворотах.

4.21. После окончания работ или при необходимости прекратить их на длительный период пневмонагнетатель и бетоновод следует промыть.

ПОДАЧА БЕТОННОЙ СМЕСИ ПРИ ПОМОЩИ ЛЕНТОЧНЫХ КОНВЕЙЕРОВ

4.22. Для подачи и распределения бетонной смеси могут применяться секционные ленточные конвейеры, состоящие из набора секций (рис. 7), а также существующие виды ленточных конвейеров и бетоноукладчиков (табл. 2 и 3 прил. IV «Руководства по производству бетонных работ») с учетом особенностей транспортирования бетонных смесей на пористых заполнителях.

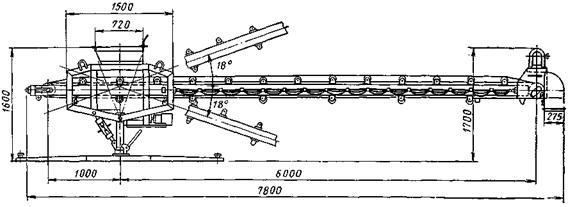

Рис. 7. Секционный ленточный конвейер-бетоноукладчик

Секционный ленточный конвейер может содержать от двух до пяти секций. Секция представляет собой ленточный транспортер, стрела которого может поворачиваться вокруг оси в вертикальной и горизонтальной плоскости и совершать возвратно-поступательное движение. Ленточные конвейеры предназначены для подачи всех видов легкобетонных смесей на малые и на большие расстояния, а также для их распределения в опалубке.

Стадия освоения ленточного конвейера-бетоноукладчика - экспериментальный образец, проверенный в производственных условиях.

4.23. Профиль ленты конвейера должен быть вогнутый, при этом угол наклона боковых роликов с ростом первоначальной подвижности бетонной смеси должен увеличиваться. При подаче смеси подвижностью 1 - 3 см угол наклона роликов должен составлять 5 - 10°. При подаче смеси подвижностью 4 - 6 см угол наклона роликов должен составлять 15 - 20°.

Высота подачи и опускания бетонной смеси устанавливается по табл. 16.

Таблица 16

Осадка конуса, см

Наибольший угол наклона ленты конвейера, град

при подъеме

при спуске

До 3

20

12

От 3 до 6

18

10

Свыше 6

12

7

4.24. Ширина ленты транспортеров и конвейеров для подачи бетонной смеси подвижностью менее 3 см может быть такой же, как и для тяжелого бетона. Отношение ширины поперечного сечения ленты к ширине бетонной смеси, выгруженной на транспортер, должно составлять 1,3 - 1,4. При подаче смеси с осадкой конуса свыше 3 см отношение ширины ленты к ширине бетона должно составлять не менее 1,6 - 1,8.

4.25. Бетонные смеси подвижностью менее 3 см можно подавать транспортерами на расстоянии 400 - 600 м, подвижностью свыше 3 см - на расстояния 200 - 300 м при температуре окружающего воздуха от 5 до 25 °C. Скорость движения ленты транспортера не должна превышать 3 м/с, перегрузка бетонной смеси с магистрального на распределительные транспортеры должна производиться при помощи специальных сбрасывателей.

4.26. При эксплуатации транспортеров в условиях высоких положительных температур (свыше 25 °C) или низких отрицательных (ниже 5 °C) необходимо предусмотреть специальные меры по защите подаваемой бетонной смеси от атмосферных воздействий путем устройства защитных кожухов, навесов и т.п.

4.27. Применение плоских лент может допускаться при длине конвейера не более 9 м.

ПОДАЧА БЕТОННОЙ СМЕСИ ПРОЧИМИ СРЕДСТВАМИ

4.28. Для подачи бетонной смеси может быть применено и другое оборудование, используемое для укладки тяжелого бетона, а именно: мототележки, ручные тележки, бетоноподъемники.

4.29. Продолжительность транспортирования бетонной смеси устанавливается согласно настоящим рекомендациям.

4.30. Из существующих тележек могут применяться мототележки АК-2 и С-1016, одноколесные и двухколесные ручные тележки.

4.31. Применение тележек в ряде случаев требует дополнительных операций по перегрузке бетонных смесей, поэтому использование их допускается при соответствующем обосновании.

4.32. Из существующих бетоноподъемников может быть рекомендован бетоноподъемник БП-0,5 конструкции СКВ Мосстроя. Подъемник имеет накопительный бункер, который позволяет создать запасы бетонной смеси на высоте и наладить как порционную, так и непрерывную выдачу смеси.

РАСПРЕДЕЛЕНИЕ И УПЛОТНЕНИЕ БЕТОННОЙ СМЕСИ

4.33. К заполнению опалубки бетонной смесью следует приступать только после тщательной очистки стенок опалубки от цементного раствора, строительного мусора и проверки правильности установки закладных деталей.

Распределение бетонной смеси следует производить горизонтальными слоями, при этом толщина слоев должна быть не более: при внутреннем вибрировании - длины рабочей части вибратора; при поверхностном вибрировании неармированных и слабоармированных конструкций - 200 мм; умеренно армированных конструкций - 170 мм; сильно армированных конструкций - 150 мм.

4.34. Укладка бетонной смеси в вертикальные конструкции при использовании неподвижной опалубки должна производиться участками высотой, как правило, не более 1,5 м.

4.35. При бетонировании конструкций в скользящей опалубке, кроме общих правил, должны учитываться следующие требования: укладываемый слой бетонной смеси по высоте не должен превышать 400 мм; заполнение первого слоя бетона по всему периметру опалубки следует производить в максимально короткий срок но не более чем за 15 мин; укладка следующего слоя, бетонной смеси допускается до начала схватывания предыдущего слоя, но при условии завершения укладки его по всему периметру опалубки; опалубка должна заполняться бетонной смесью на 5 см ниже верха щитов.

4.36. Распределение последующего слоя бетонной смеси должно быть выполнено до начала схватывания цемента предыдущего слоя. Время перекрытия слоя устанавливается лабораторией в зависимости от вида цемента и температуры окружающего воздуха.

При перерывах в бетонировании удаление цементной пленки с поверхности затвердевшего бетона производится струей сжатого воздуха при прочности бетона 0,2 - 0,3 МПа, механический металлической щеткой при прочности 1,5 - 2,5 МПа и механической шарошкой при прочности 5 - 10 МПа. Срок достижения бетоном указанной прочности определяется строительной лабораторией. Применение воды при очистке поверхности конструкций не допускается.

4.38. Уплотнение бетонной смеси может производиться глубинными, поверхностными или навешенными на опалубку вибраторами.

4.39. Тип вибратора выбирается в зависимости от характера бетонируемой конструкции и ее армирования. Применяемые глубинные вибраторы должны иметь диаметр вибронаконечника не более 50 мм, частоту колебаний не менее 9000 кол/мин и амплитуду не более 0,2 мм.

Из выпускаемых промышленностью глубинных вибраторов для уплотнения бетонной смеси рекомендуется применять электромеханические вибраторы с гибким валом ИВ-66, ИВ-67, ИВ-75, ИВ-47*, со встроенным электродвигателем ИВ-78, ИВ-79*, ИВ-80*, пневматические - ИВ-13, ИВ-14, ИВ-15*, ИВ-16*.

____________

* Вибраторы рекомендуется применять при бетонировании конструкций толщиной более 1 м и подвижности смеси более 3 см.

Пневматические вибраторы следует применять во взрывоопасных условиях, а также в случаях, когда отсутствует электроэнергия на строительной площадке.

4.40. Шаг перестановки вибратора не должен превышать 1,5 радиуса его действия.

Для ориентировочных расчетов средний радиус действия вибраторов типа ИВ-67, ИВ-78 принимается 25 - 35 см, типа ИВ-75, ИВ-66 - 15 - 20 см.

При уплотнении бетонной смеси в тонкостенных конструкциях шаг перестановки вибраторов увеличивается на 20 - 40 %.

При уплотнении бетонной смеси в фундаментах и подобных конструкциях расстояние от опалубки до вибронаконечника должно быть 10 - 20 см.

Верхние пределы соответствуют более пластичной смеси и вибраторам, имеющим большую возмущающую силу.

4.41. При уплотнении бетонной смеси вибрированием запрещается опирать вибратор на арматуру, особенно в узлах стыкования стержней. Вибрация должна производиться очень осторожно: при погружении и извлечении вибратора нельзя касаться арматуры и опалубки (последнее требование особенно нужно соблюдать при уплотнении бетонной смеси в стенах), вибратор должен погружаться на 5 см в ранее уложенный бетон, чтобы укрепить его связь с укладываемым слоем. Вибронаконечник следует опускать вертикально или немного наклонно, извлекать медленно, чтобы не оставались раковины и пустоты. Особую аккуратность и осторожность следует соблюдать при уплотнении бетона в угловых зонах, у дверных и оконных проемов и в местах, насыщенных арматурой. Продолжительность вибрирования в одном месте не должна вызывать расслоение бетонной смеси.

Скорость подъема и опускания рабочего вибронаконечника должна составлять 8 см/с.

Время уплотнения бетонных смесей следует принимать согласно табл. 17.

4.42. Глубинное вибрирование применяется при возведении монолитных стен жилых и промышленных зданий, резервуаров и других тонкостенных конструкций, фундаментов и покрытий с толщиной уплотняемого слоя больше 15 см.

Уплотнение бетонной смеси шуровками допускается только в густоармированных местах конструкций, где применение вибраторов невозможно. Рекомендуется также присоединять шуровку к вибронаконечнику с помощью хомута с устройством виброизоляции.

4.43. Уплотнение бетонной смеси можно считать достаточным, если наблюдается прекращение оседания бетонной смеси, покрытие крупного заполнителя раствором, появление цементного молока на поверхности и в местах соприкосновения с опалубкой.

Таблица 17

Подвижность смеси, см

Время вибрации, с

До 2

45 - 50

От 2 до 4

35 - 40

» 4 » 6

25 - 30

Свыше 6

15 - 20

Примечание. В указанное время входит время погружения и извлечения вибронаконечника.

4.44. Поверхностное виброуплотнение бетонной смеси осуществляется с помощью вибраторов общего назначения ИВ-21А, ИВ-70А, которые устанавливаются на виброрейку (рис. 8) или поверхностными вибраторами ИВ-91, выпускаемыми взамен ИВ-2.

Рис. 8. Виброрейка

Уплотнение бетонной смеси виброрейками и поверхностными вибраторами рекомендуется производить при устройстве подготовок под полы, плит перекрытий и других горизонтально протяженных конструкций, толщина которых не превышает для неармированных конструкций или конструкций, армированных легкой сеткой, 15 см.

При толщине покрытий свыше 15 см или при наличии арматуры уплотнение смеси следует выполнять глубинными вибраторами с последующей обработкой поверхности виброрейками для уплотнения, выравнивания и заглаживания верхних слоев.

Виброрейки и поверхностные вибраторы при уплотнении устанавливаются на поверхность уплотняемой бетонной смеси и перемещаются по ней со скоростью 0,4 - 1 м/мин, Скорость перемещения можно рассчитать из продолжительности времени вибрирования и длины виброрейки

где V - скорость перемещения виброрейки, м/мин;

L - длина рейки по ходу движения, м;

t - время оптимального вибрирования данного элементарного объема смеси, с.

Слой бетонной смеси толщиной до 5 см уплотняется за один проход, свыше 5 см - за 2 - 3 прохода. Рекомендуемая частота поверхностного вибрирования 2800 - 6000 кол/мин. Амплитуда колебаний при частоте 2800 - 3000 кол/мин должна составлять 0,5 - 0,6 мм, а при частоте 6000 кол/мин - 0,2 - 0,25 мм.

4.45. Наружную вибрацию следует применять при бетонировании вертикальных тонкостенных монолитных конструкций, балок, ригелей, стен, резервуаров и тому подобных конструкций толщиной до 200 мм, путем навешивания вибраторов на стенки опалубки или формы.

Для этой цели применяются вибраторы общего назначения: с направленными колебаниями - ИВ-35, ИВ-53, ИВ-38А, ИВ-74 и с круговыми колебаниями - ИВ-19, ИВ-21, ИВ-22, ИВ-24, ИВ-70, ИВ-76, ИВ-82. Два последних вибратора из перечисленных имеют предпочтение перед остальными, так как имеют повышенную частоту колебаний, применение других вибраторов требует увеличения времени уплотнения.

Наружное вибрирование рекомендуется применять в дополнение к глубинному вибрированию в местах, насыщенных арматурой, а также, когда в бетонную смесь невозможно опустить глубинный вибратор и уплотнение вынуждены вести ручными шуровками.

Для обеспечения равномерной передачи колебаний шаг расстановки вибраторов по опалубке не должен превышать величины, определяемой из выражения

где Е - модуль упругости материала опалубки, кгс/см2;

J - момент инерции сечения элемента опалубки, см2;

ρ - масса 1 м длины опалубки, кг/см2;

ω - частота вынужденных колебаний, с-1.

Характеристики рекомендуемых типов вибраторов приведены в прил. 3.

РАЦИОНАЛЬНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ ОБОРУДОВАНИЯ ПО УКЛАДКЕ БЕТОНА

4.46. Вид бетоноукладочного оборудования выбирается в зависимости от типа бетонируемой конструкции. Темпы бетонирования учитываются путем расчета количества единиц оборудования в зависимости от его производительности.

4.47. При бетонировании массивов, фундаментов, ростверков и т.п. в случае если толщина укладываемого слоя может быть принята равной длине рабочей части вибратора, бетонную смесь следует подавать автотранспортом с эстакад, переносными бункерами с прямой течкой. При этом высота сбрасывания не должна превышать 2,5 м.

С автосамосвалов, автобетоновозов и автобетоносмесителей бетонная смесь выгружается в воронки стационарных и перегрузочных бункеров или лотки, откуда через хоботы она поступает непосредственно в бетонируемые конструкции.

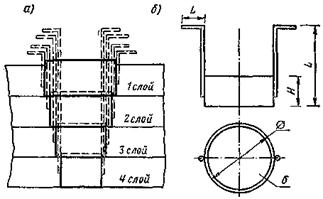

Расположение воронок, бункеров или шаг перестановки передвижного бункера должно быть таким, чтобы при допустимой оттяжке хоботов обеспечивалось распределение бетонной смеси с перекрытием смежных участков на 15 - 20 см.

Описание: Описание: Описание: Описание: iii

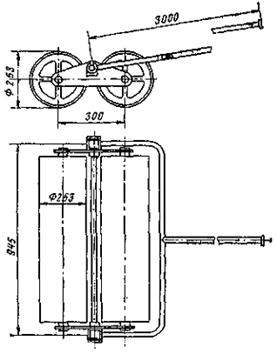

Рис. 9. Решетчатый ролик

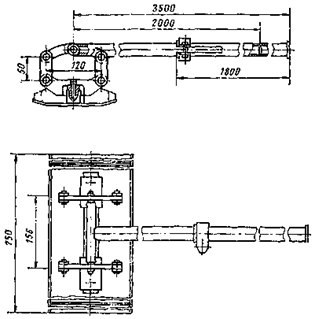

Рис. 10. Гладилка

Бункера следует опускать краном непосредственно к месту укладки бетонной смеси.

В случае необходимости укладки бетона слоем меньшей толщины следует применять управляемую выгрузку бетонной смеси. Для этой цели могут использоваться секционные ленточные конвейеры и бункера переносные с вибропитателем.

4.48. При возведении стен в скользящей опалубке следует применять бункера с питателями: вибропитателем и шнековым.

При возведении зданий в иных типах опалубок следует использовать оборудование, позволяющее организовать управляемую укладку.

При возведении стен протяженных зданий рекомендуется применять секционные конвейеры. Подачу смеси к конвейеру можно осуществлять бетоноподъемником.

4.49. Подачу легкобетонной смеси с помощью пневмонагнетателей следует производить для бетонирования бетонных и железобетонных конструкций при условии обеспечения требуемой производительности, при заделке стыков и узлов соединений сборных железобетонных конструкций, а также при устройстве подготовок под полы.

4.50. Укладка бетонной смеси в опалубку плоских конструкций, перекрытий и т.п. может производиться при больших объемах работ и больших площадях секционными конвейерами, при небольших площадях бетонирования следует применять переносные бункера с питателями.

Уплотнение следует производить виброрейками.

Для получения ровной поверхности после уплотнения бетонная смесь обрабатывается решетчатым роликом (рис. 9) и гладилкой (рис. 10).

Решетчатый ролик предназначен для втапливания крупного заполнителя перед заглаживанием горизонтальных поверхностей бетонного покрытия.

Рис. 11. Машина для механической обработки бетона

Гладилка предназначена для заглаживания бетонной смеси. Во время заглаживания поверхности бетонного покрытия рабочий двигает гладилку от себя, с помощью шарнирного параллелограмма плоскость листа самоустанавливается под углом к бетонной поверхности, раскрытым «от него», а при движении на себя - раскрытым «к нему». Технические характеристики приведены в прил. 3.

При необходимости механической обработки поверхности бетона (очистка бетонной поверхности от цементной пленки, насечка и др.) следует использовать машину для механической обработки поверхности бетона и железобетона (рис. 11).

Машина должна применяться при устройстве монолитных бетонных полов, насечке бетонных оснований, при устройстве сложных конструкций, создании шероховатой поверхности бетона для увеличения коэффициентов трения по бетонной поверхности и при фактурной обработке бетона.

Машина должна заменить электро- и пневмобучарды, выпускаемые промышленностью, машину С-475, а также заменить опытную машину УМ-205 конструкции ПКБ ВНИИНСМ.

Техническая характеристика машины для механической обработки (разработчик - ЭКБ ЦНИИОМТП Госстроя СССР)

Производительность, м2/ч...................................................... 100 - 150

Привод рабочего органа......................................................... электромеханический

Тип электродвигателя............................................................. АОЛ-2-21-4

                                                                                                   П-1500 исполнение

                                                                                                   М 100

Мощность электродвигателя, кВт.......................................... 1,1

Число оборотов, об/мин......................................................... 1400

Ширина полосы обработки, мм............................................. 300

Число сменных рабочих органов........................................... 2

Габаритные размеры, мм:

длина.................................................................................... 990

ширина................................................................................. 495

высота.................................................................................. 900

Масса, кг................................................................................... 70

5. ВЫДЕРЖИВАНИЕ БЕТОНА И КОНТРОЛЬ КАЧЕСТВА БЕТОННЫХ РАБОТ

ВЫДЕРЖИВАНИЕ БЕТОНА В ЕСТЕСТВЕННЫХ УСЛОВИЯХ

5.1. При выдерживании уложенного бетона в начальный период его твердения необходимо поддерживать благоприятный температурно-влажностный режим, предотвращающий значительные температурно-усадочные деформации бетона.

Мероприятия по выдерживанию бетона и уходу за ним должны устанавливаться строительной лабораторией и утверждаться техническим руководством строительства.

5.2. При температуре наружного воздуха свыше 15 °C поверхность свежеуложенного бетона обязательно должна увлажняться водой с такой частотой, чтобы она в течение 14 сут. оставалась во влажном состоянии. В течение первых 7 сут поливать водой следует не реже чем через каждые 4 ч в дневное время и один раз ночью.

При температуре ниже 5 °C поливка не производится. В случае заморозков необходимо иметь материал для утепления открытых поверхностей бетона. Время выдерживания бетона при укрытии назначается с учетом роста прочности уложенного бетона, определяемого лабораторией по испытанию контрольных образцов, находившихся в условиях твердеющего бетона конструкции. Во время дождя бетонируемый участок должен быть защищен от попадания воды в бетонную смесь. Участки размытого бетона следует удалять.

5.3. В летнее и особенно жаркое время поверхность свежеуложенного бетона должна быть защищена от действия прямых солнечных лучей и ветра защитными пленками сразу после бетонирования или слоем увлажненного песка после достижения бетоном прочности не менее 0,5 МПа. На бетон тонкостенных конструкций (например, монолитных перекрытий) слой увлажненного песка следует укладывать после достижения бетоном прочности не менее 1,5 МПа.

Одновременно в теплое и жаркое время увлажняется и деревянная опалубка.

5.4. При производстве работ в осенний период для ускорения твердения бетона можно вводить добавки, ускоряющие твердение, в соответствии с рекомендациями СНиП. При соответствующем обосновании можно вводить хлористый кальций в количестве 0,8 - 1,2 % массы цемента совместно с таким же количеством нитрита натрия, нитрит-нитрат кальция или азотнокислого аммония.

5.5. Для ускорения твердения бетона применяются способы ухода, благоприятно влияющие на процессы гидратации цемента, а также добавки, ускоряющие твердение.

5.6. Сроки распалубливания бетонных и железобетонных конструкций должны назначаться с учетом достижения бетоном прочности при сжатии, указанной в проекте. При этом минимальное значение прочности должно составлять: для теплоизоляционных бетонов - 0,5 МПа; для конструкционно-теплоизоляционных бетонов - 0,5 МПа; для конструкционных бетонов с ненапрягаемой арматурой - 3,5 МПа, но не менее 70 % проектной марки.

КОНТРОЛЬ КАЧЕСТВА БЕТОННЫХ РАБОТ

5.7. Контроль качества бетонных работ заключается в проверке: правильного размещения и условий хранения составляющих бетон материалов; качества поступающих заполнителей и цемента; работы дозирующих устройств и бетонного узла в целом; качества легкобетонной смеси при ее приготовлении, транспортировании и укладке; толщины укладываемых слоев бетона и тщательности его уплотнения; правильности ухода за бетоном; скорости подъема опалубки и сроков распалубливания конструкций; правильности установки опалубки и арматуры; состояния поверхности и чистоты опалубки.

5.8. Свойства бетонных смесей на пористых заполнителях устанавливаются у места ее приготовления и укладки и определяются в сроки, установленные соответствующими главами СНиП, кроме этого, определяются: расслоение бетонной смеси - не менее одного раза в смену; объемная масса уплотненной смеси - не менее двух раз в смену; подвижность смеси, а также отделимость цементного теста - не менее двух раз в смену; воздухововлечение - не менее одного раза в сутки.

5.9. Контроль качества бетона согласно СНиП III-15-76 заключается в проверке:

соответствия фактической прочности бетона в конструкции, требуемой проектом, а также заданной в сроки промежуточного контроля (например, перед снятием несущей опалубки конструкции, перед передачей натяжения арматуры на бетон в предварительно напряженных конструкциях и т.п.);

соответствия морозостойкости и водонепроницаемости бетона требованиям проекта (для тех бетонов, к которым предъявляются такие требования).

5.10. Контроль качества бетонной смеси должен производиться сразу же после ее приготовления. В случае, если показатели бетонной смеси отклоняются от заданных более чем на 20 %, следует производить корректировку состава.

У места укладки бетонной смеси должен производиться систематический контроль ее подвижности.

5.11. При наличии отклонений от заданной подвижности смеси или нарушении ее однородности должны приниматься меры к улучшению условий транспортирования или корректироваться ее состав.

5.12. Нормы и количество отбираемых проб бетонной смеси для определения прочности бетона и правила оценки результатов при производственном контроле устанавливают по ГОСТ 18105-72.

5.13. Отбор проб на заводе-изготовителе производится лабораторией изготовителя, отбор проб на объекте производится лабораторией заказчика. По требованию заказчика результаты испытаний контрольных образцов на прочность бетона завод-изготовитель обязан сообщить не позднее чем через трое суток после проведения испытаний.

Таблица 18

Кольцо для отбора проб

Параметры

Номер слоя

Число, шт.

высота кольца, H, мм

Диаметр кольца, Æ, мм

толщина, δ, мм

высота пробоотборника, L, мм

длина ручки, l, мм

Из автобетоновозов

350

700

2

400

140

1

1

350

600

2

750

140

2

1

350

500

2

1100

140

3

1

350

400

2

1450

140

4

1

Из автосамосвалов

150

700

2

200

140

1

1

150

600

2

400

140

2

1

150

500

2

600

140

3

1

150

400

2

800

140

4

1

Рис. 12. Параметры телескопических колец и схема отбора проб бетонной смеси

а - схема размещения телескопических колец; б - пробоотборное телескопическое кольцо

Рис. 13. Схема деления выгруженной из автомашины бетонной смеси на элементарные объемы при отборе проб

а - поперечное сечение объема; б - карта элементарных объемов на нижнем уровне; в - карта элементарных объемов на среднем уровне; г - карта элементарных объемов на верхнем уровне

Примечание к рис. 13. Стрелкой указано направление ориентировки карт к кузову в момент выгрузки смеси.

5.14. Отбор проб бетонной смеси на строительном объекте следует производить из кузова транспортного средства «послойным» методом. Отбор проб послойным методом производится следующим образом. В бетонную смесь последовательно вставляют четыре телескопических кольца (одно внутрь другого) и также последовательно отбирают четыре пробы бетонной смеси. Параметры телескопических колец даны в табл. 18, а схема отбора проб приведена на рис. 12.

При транспортировании бетонной смеси в автобетоносмесителе отбор проб производится традиционным способом после выгрузки бетонной смеси.

5.15. Отбор проб на строительной площадке товарных бетонных смесей, не поименованных в п. 5.14, производится после ее выгрузки из транспортных средств «случайным» методом следующим образом. Весь объем транспортируемой за один рейс смеси условно представляется в виде усеченного конуса, разделенного на одинаковое число в определенной последовательности пронумерованных элементарных объемов, кратных объему отбираемой пробы (рис. 13). Для каждого случая отбора по таблице случайных чисел (прил. 4) определяют номера элементарных проб. Всего берется четыре пробы.

5.16. Прочность бетона и объемную массу следует проверять на образцах размером 15´15´15 см.

5.17. Уплотнение легкобетонной смеси при изготовлении контрольных образцов должно производиться теми же вибраторами, которыми уплотняется бетон в конструкциях стен или перекрытий.

5.18. На бетоносмесительном узле проба легкого бетона для определения прочности отбирается один раз в смену, а также при всех изменениях количества составляющих, ремонте, перемене смесителя или дозаторов. Из отбираемой пробы бетонной смеси изготовляют три образца для определения марки бетона после твердения их в нормальных условиях в течение 28 сут.

На месте укладки каждую смену надлежит отбирать не менее одной пробы бетонной смеси для изготовления шести стандартных образцов (по три образца-близнеца в каждой серии), которые испытываются в сроки распалубливания конструкций после 28 сут. нормального хранения.

Образцы, которые будут испытываться в сроки распалубливания, должны храниться в условиях, аналогичных условиям твердения бетона в конструкции.

5.19. В случае необходимости определение прочности и объемной массы бетона в конструкции должно производиться путем высверливания кернов или с использованием неразрушающих методов.

5.20. Оценка прочности бетона по результатам испытаний контрольных образцов должна производиться по действующим указаниям на методы испытаний, оценку прочности и однородности. В качестве основного метода контроля следует применять систематический статистический контроль.

6. ПРОИЗВОДСТВО РАБОТ ПО ЭЛЕКТРОТЕРМООБРАБОТКЕ БЕТОНА

6.1. При возведении монолитных конструкций из легкого бетона целесообразно использовать электротермообработку, позволяющую существенно интенсифицировать твердение бетона и темпы возведения зданий и сооружений. В качестве способов электротермообработки рекомендуется применять электропрогрев, предварительный электроразогрев бетонной смеси и электрообогрев в термоактивной опалубке.

6.2. Вопросы расчета, проектирования и производства работ при электротермообработке легких бетонов на пористых заполнителях в монолитных конструкциях, а также вопросы техники безопасности следует решать в соответствии с положениями «Руководства по электротермообработке бетона» (Стройиздат, 1974), с учетом особенностей, изложенных в настоящем разделе.

Вопросы, связанные с применением термоактивной опалубки, следует решать также с учетом положений «Руководства по применению опалубки для возведения монолитных железобетонных конструкций», вып. III, M., Стройиздат, 1974 г. и «Рекомендаций по применению греющих опалубок с сетчатыми нагревателями для тепловой обработки монолитных бетонных и железобетонных конструкций» (М., Стройиздат, 1974).

6.3. Электротермообработку легких бетонов рекомендуется применять как при зимнем бетонировании, так и в летнее время года, в том числе в районах с сухим жарким климатом, для ускорения темпов возведения зданий и сооружений.

6.4. Электротермообработку легких бетонов необходимо производить по специально разработанным картам, в которых должны быть приведены:

размеры прогреваемой конструкции (захватки), ее армирование, вид, марка легкого бетона, его объемная масса, требуемая прочность бетона после прогрева;

температурный режим прогрева;

сроки и порядок распалубливания и загружения конструкции;

данные о конструкции и материале опалубки, ее теплоизоляционных показателях;

данные о влагоизоляционном и теплоизоляционном укрытии на неопалубленных поверхностях;

тип электродов или электронагревателей термоактивной опалубки, схема их размещения и коммутации;

применяемое напряжение, сила тока, электрическая мощность и расход электроэнергии;

необходимое оборудование, длина и сечение проводов;

схема размещения точек, в которых следует измерять температуру бетона и устройства для ее измерения;

специальные требования в отношении контроля;

специальные требования по технике безопасности.

6.5. Температурный режим электропрогрева и электрообогрева включает периоды предварительного выдерживания бетона в конструкции перед началом прогрева, подъема температуры, изотермического прогрева и остывания. Параметры оптимальных режимов электропрогрева и электрообогрева бетона на пористых заполнителях приведены в табл. 19. Указанные параметры должны быть в каждом конкретном случае уточнены в результате экспериментальных прогревов образцов в лабораторных условиях.


Таблица 19

Вид легкого бетона

Продолжительность предварительного выдерживания, ч

Предельно допустимая скорость подъема температуры, град/ч

Температура изотермического прогрева, °C

Продолжительность изотермического прогрева, ч

Предельно допустимая скорость остывания бетона, град/ч

на портландцементе

на шлакопортландцементе

на портландцементе

на шлакопортландцементе

Высокопрочный керамзитобетон с объемной массой более 1600 кг/м3

2

20

80

90

8

7

30

Конструктивный керамзитобетон

2

30

80

90

6 - 8

6 - 8

20

Керамзитобетон, поризованный газообразующими добавками

Не требуется

60

80

90

6 - 8

6 - 7

20

Керамзитобетон, поризованный воздухововлекающими и пенообразующими добавками

3 - 4

15 - 20

80

90

7 - 9

6 - 8

20

Керамзитобетон на вспученном перлитовом песке

3 - 4

10 - 15

80

90

6 - 8

6 - 8

20


Таблица 20

Температура воздуха, °C

Модуль поверхности конструкции, м-1

6

10

15

При объемной массе бетона, кг/м3

800

1200

1600

800

1200

1600

800

1200

1600

+20

5,45

7,75

10,05

6,3

8,65

11,05

7,55

9,85

13,4

+10

5,55

7,85

10,15

6,65

8,95

11,25

8,05

10,35

14,0

0

5,75

8,05

10,35

6,95

9,25

11,55

8,45

10,75

14,6

-10

5,95

8,25

10,55

7,25

9,55

11,85

8,85

11,15

15,1

-20

6,05

8,35

10,65

7,45

9,75

12,05

9,25

11,55

15,8

-30

6,25

8,55

10,85

7,75

10,05

12,35

9,65

11,95

16,3

Примечание. Таблица составлена для прогрева бетона в опалубке с коэффициентом теплопередачи K = 3,3 Вт/м2 · град (деревянная опалубка толщиной 40 мм; металлическая опалубка с утеплением минеральной ватой и т.п., скорость ветра 3 м/с) при скорости подъема температуры 20 °C в 1 ч и температуре изотермического прогрева 80 °C.

При зимнем бетонировании продолжительность предварительного выдерживания может оказаться меньше (0,5 - 1 ч), чем приведенная в табл. 19, в связи с остыванием бетона, уложенного в конструкцию.

Меньшая скорость подъема температуры по сравнению с указанной в табл. 18 не вызывает ухудшения свойств прогретого бетона, но приводит к соответствующему удлинению цикла электропрогрева.

Продолжительность изотермического прогрева бетона в конструкциях толщиной свыше 200 мм может быть принята на 20 - 30 % меньше указанной в табл. 19 с учетом замедленного остывания таких конструкций в утепленной опалубке.

Максимально допустимая температура электропрогрева и электрообогрева легких бетонов не должна превышать 90 °C для бетонов на шлакопортландцементах и 80 °C для бетона на портландцементах.

6.6. Прочность прогретого бетона до замораживания, перед распалубкой и нагружением конструкций должна быть не менее величин, указанных в СНиП III-15-76.

Электропрогрев по оптимальным режимам обеспечивает получение прочности после остывания, равной 70 - 80 % от R28, а через 28 сут последующего твердения в нормальных условиях она достигает 100 % от R28 и более.

6.7. Ориентировочные величины требуемой удельной мощности при электропрогреве легких бетонов для предварительных расчетов приведены в табл. 20 и 21.

Таблица 21

Температура воздуха, °C

Модуль поверхности конструкции, м-1

6

10

15

При температуре изотермического прогрева, °C

80

95

80

95

80

95

+20

1

1,2

1,6

2

3,2

4

+10

1,1

1,3

1,9

2,3

3,7

4,5

0

1,3

1,5

2,1

2,5

4,3

5,1

-10

1,4

1,6

2,4

2,8

4,8

5,6

-20

1,6

1,8

2,7

3,1

5,4

6,1

-30

1,8

2

2,9

3,4

5,9

6,7

Примечание. Таблица составлена для бетонов в опалубке с коэффициентом теплопередачи K = 3,3 Вт/м2 · град при температуре изотермического прогрева 80 °C.

6.8. Сквозной прогрев легкобетонных конструкций следует осуществлять с помощью пластинчатых и полосовых электродов, а периферийный прогрев - с помощью полосовых электродов.

В качестве пластинчатых электродов могут быть применены металлические щиты инвентарной опалубки, которые должны быть утеплены, или пластины из кровельной стали, закрепленные на рабочей поверхности деревянных опалубочных щитов. Полосовые электроды из стали шириной не менее 20 мм крепят к рабочей поверхности деревянных опалубочных щитов. При сквозном прогреве расстояние между осями полосовых электродов рекомендуется принимать равным 100 - 120 мм, при периферийном прогреве - 180 - 200 мм.

При сквозном прогреве все электроды, контактирующие с одной плоскостью конструкции, должны быть подключены к одной фазе, контактирующие с противоположной плоскостью, - к другой фазе. При периферийном прогреве соседние электроды, контактирующие с одной плоскостью конструкции, должны подключаться к разным фазам.

Не рекомендуется применение стержневых электродов, устанавливаемых в бетон, в связи со значительной трудоемкостью и продолжительностью их установки и подключения, а также дополнительного расхода металла.

6.9. Электропрогрев может быть сквозным, если толщина конструкции не превышает 30 см. Периферийный электропрогрев с размещением электродов только на одной стороне конструкции рекомендуется использовать в летнее время при толщине конструкции не более 20 см, а в зимнее время не более 10 см при условии эффективного утепления опалубки во избежание недопустимых температурных перепадов в бетоне. Периферийный электропрогрев с размещением электродов на обеих противоположных сторонах конструкции может быть применен при толщине конструкции до 50 см.

6.10. Предварительный электроразогрев бетонной смеси осуществляется непосредственно у места бетонирования. Смесь разогревают в специальных бадьях, оборудованных электродами, или в кузовах автосамосвалов с помощью опускных электродов до температуры не более 80 °C в течение 5 - 15 мин и быстро укладывают в утепленную опалубку. Время от окончания разогрева до окончания укладки не должно превышать 10 мин во избежание потери подвижности смеси. Для увеличения подвижности разогретой смеси в ее состав целесообразно вводить пластифицирующие добавки. Неопалубленная поверхность бетона должна быть укрыта влагонепроницаемым материалом и утеплена.

6.11. Электропрогрев легкого бетона в монолитных конструкциях осуществляется с помощью щитов греющей опалубки, в которую вмонтированы сетчатые, ленточные, струнные ТЭНы и другие виды электронагревателей. Электронагреватели должны размещаться таким образом, чтобы перепады температур на греющей поверхности опалубки не превышали 10 °C. С целью уменьшения потерь тепла в окружающую среду и повышения эффективности использования нагревателей, их следует размещать в непосредственной близости от палубы опалубочного щита и тщательно изолировать теплоизоляционным слоем с наружной стороны.

Конструкции из легкого бетона толщиной до 10 см допускается обогревать с одной стороны с обязательным утеплением опалубки на противоположной стороне. Конструкции толщиной более 10 см следует прогревать с двух сторон.

6.12. При необходимости получения легкого бетона после электротермообработки конструкций с пониженной влажностью неопалубленную поверхность бетона влагонепроницаемым материалом укрывать не следует, а для утепления этой поверхности использовать теплоизоляционный материал, пропускающий влагу (например, минеральную вату, листовой пенопласт со сквозными порами и т.п.). Высокопрочный и конструктивный легкий бетон необходимо прогревать при обязательном укрытии неопалубленной поверхности влагонепроницаемым материалом.

6.13. Распалубку легкобетонных конструкций следует производить при разнице температур бетона и окружающего воздуха не свыше 20 °C для конструкций с Мп от 2 до 5 и - свыше 30 °C с Мп более 5. При необходимости быстрого оборачивания инвентарной опалубки она может быть снята при разнице температур бетона и воздуха больше указанной при условии укрытия конструкции брезентом или минераловатными матами по мере распалубливания.

6.14. Комплект оборудования для электропрогрева или электрообогрева бетона каждой захватки - понизительные трансформаторы, щит управления, устройства для дистанционного измерения и регулирования температуры бетона - необходимо монтировать на общей раме для перемещения краном за один подъем с этажа на этаж по мере бетонирования конструкций многоэтажных зданий.

6.15. При производстве бетонных работ в зимних условиях необходимо осуществлять дополнительный контроль:

а) за температурой подогрева воды, заполнителей и температурой бетонной смеси на выходе из смесителя - через 2 ч;

б) за температурой каждой порции смеси после ее электроразогрева в бадье или кузове автосамосвала;

в) за температурой бетонной смеси при выгрузке из транспортных средств, после укладки в конструкцию и перед началом прогрева - регулярно, предотвращая укладку смеси с температурой ниже заданной и замерзание бетона до начала прогрева;

г) за температурой твердеющего бетона - в период подъема температуры через 0,5 ч, в период изотермического прогрева через 1 ч, в процессе остывания в первые 8 ч - через 2 ч, затем 2 раза в смену;

д) за температурой воздуха - через 8 ч;

е) за предусмотренными в технологической карте мероприятиями по укрытию, утеплению и подогреву транспортных средств и тары, за утеплением опалубки и неопалубленных поверхностей, за отсутствием снега и наледи на опалубке и на арматуре;

ж) за напряжением и силой тока на низкой стороне понижающего трансформатора при электропрогреве - через 1 ч.

6.16. Температуру бетона следует измерять дистанционными способами с использованием термопар, термометров сопротивления и т.п. либо применять технические термометры, которые необходимо устанавливать в контрольные скважины. Скважины должны быть расположены в местах, подверженных наибольшему нагреву (у электродов, в толще конструкции и т.п.) и наибольшему охлаждению (в углах, в выступающих элементах).

Термометры должны находиться в скважинах на протяжении всего периода выдерживания бетона. При недостаточном числе термометров допускается перестановка термометра из скважины в скважину, при этом термометр должен находиться в скважине до фиксирования его показаний не менее 3 мин.

6.17. Контроль прочности бетона при электропрогреве и электрообогреве в термоактивной опалубке осуществляется путем контроля за соответствием фактического температурного режима заданному, так как выдерживание образцов-кубов в условиях, аналогичных условиям прогреваемых конструкций, как правило, неосуществимо. Выдерживание заданного температурного режима обеспечивает приобретение бетоном прочности, указанной в п. 6.6 настоящего Руководства.

Для определения марочной прочности бетона необходимо изготовлять образцы, выдерживать их в нормальных условиях и испытывать в 28-суточном возрасте.

При бетонировании с предварительным электроразогревом бетонной смеси необходимо изготовлять в процессе укладки бетонной смеси в конструкцию шесть образцов, выдерживать их на остывающей конструкции с утеплением и испытать три образца после снижения температуры бетона до конечной величины по расчету и три образца - после оттаивания бетона и дополнительного 28-суточного выдерживания образцов в нормальных условиях,

В дополнение к указанному рекомендуется проводить контроль прочности бетона неразрушающими методами или путем испытания высверленных образцов.

ПРИЛОЖЕНИЕ 1

Технические характеристики оборудования для приготовления бетона

А. Гравитационные бетоносмесители

Таблица 1

Параметры

Модели бетоносмесителей

СБ-80

СБ-116

Объем готового замеса, л

165

65

Объем загружаемых материалов, л

250

100

Производительность, м3

6,6

2,6

Число замесов в 1 ч

32

30

Двигатель привода барабана;

тип

Электрический АО2-42-4

Дизельный 2СД-М1-П

мощность

55 кВт

2,6 л. с.

Угол наклона барабана к горизонту, град:

при перемешивании

12

12

» разгрузке

40

40

Габаритные размеры, мм;

длина

1900

1850

ширина

1500

1100

высота

2100

1270

Масса, кг

1150

245

Таблица 2

Б. Бетоносмесители принудительного действия

Параметры

Модели бетоносмесителей

СБ-31 (C-742)

СБ-79

СБ-60 (С-945)

Объем готового замеса, л

165

800

165

Объем загружаемых материалов, л

250

1000

250

Производительность, м3

6

32

6

Электродвигатель:

тип

АО2-72-3

АО2-73-4

АО2-72-3

мощность, кВт

4,5

28

4

Габаритные размеры, мм:

длина

1680

2480

2050

ширина

1445

2376

1600

высота

2060

2560

1950

Масса, кг

1000

2180

1200

ПРИЛОЖЕНИЕ 2

Пример определения парка машин для транспортирования бетонной смеси

Дано: подготавливается производство бетонных работ на крупном металлургическом комплексе. Бетонирование должно происходить в три этапа. На первом этапе (продолжительность 2 мес.) темп бетонирования составляет P1 = 192 м3/смену, на втором (продолжительность 3 мес.) - P2 = 384 м3/смену, на третьем (продолжительность 2 мес.) - P3 = 273 м3/смену. Доставка бетонной смеси на объект осуществляется с трех заводов. При этом мощность первого завода 192, второго - 162, третьего - 200 м3/смену. Среднее расстояние пробега груженого автомобиля в lгр составляет соответственно с первого завода до объекта 5 км, с третьего 45 км по асфальтированным дорогам. Со второго завода имеются два пути: 1-й путь - 27 км по асфальтированным дорогам и 1 км по проселочной дороге; 2-й путь - 10 км по проселочной дороге.

Расстояние порожнего пробега lпор от объекта до первого завода составляет 10 км. В остальных случаях расстояние порожних и груженых рейсов совпадает.

Скорости пробега для порожнего и груженого рейса по различным дорогам указаны в табл. 1.

Таблица 1

Тип пробега

Тип дорожного покрытия

Скорость пробега, км/ч

автобетоносмеситель

автобетоновоз

автосамосвал

Грузовой пробег

Жесткое

25

30

30

Мягкое

-

15

15

Порожний пробег

Жесткое

35

40

40

Мягкое

-

20

20

Бетонная смесь, доставляемая на строительный объект, должна иметь подвижность 2 см. Время начала схватывания цемента - 3 ч 20 мин. Расход цемента 250 кг/м3 смеси. Доставка ведется в одну смену при температуре наружного воздуха 5 °C. Заполнитель бетонной смеси сухой. Число спецавтотранспорта ограничено, применение его возможно только в случае необходимости.

Следует определить:

1. Маршруты и типы машин, осуществляющих перевозки с завода на строительный объект.

2. Число автомашин, доставляющих смеси с каждого из заводов.

3. Необходимую при изготовлении подвижность бетонной смеси.

Решение:

1. Транспортирование смесей с первого и третьего заводов осуществляется лишь по одному маршруту. При этом перевозки с первого завода могут осуществляться автосамосвалами, так как расстояние от этого завода до объекта значительно меньше допустимого:

l = 5 км < lс.доп = 25 км < lб.доп = 30 км.

Третий завод находится на расстоянии 45 км. Учитывая, что при перевозке в автобетоновозе исходная подвижность смеси при данном расстоянии перевозки должна быть не менее 4 - 6 см, находим, что l = 45 км > lб.доп. = 25 км > lс.доп. = 15 км.

Следовательно, перевозки с третьего завода не могут осуществляться автобетоновозами и автосамосвалами. В данном случае необходимо применение автобетоносмесителей.

Транспортирование смеси со второго завода может осуществляться двумя маршрутами, поэтому помимо типа автомашин необходимо выбрать рациональный маршрут.

По проселочной дороге расстояние от завода до объекта 10 км, что соответствует lб.доп. для автобетоновоза и больше lс.доп. - для автосамосвала и, следовательно, по этой дороге можно везти смесь автобетоновозами.

Приведенное расстояние lприв. при перевозке смеси автобетоновозом по проселочной дороге (маршрут первый) составит: l1прив = 10 · 2,9 = 29 < lc.прив. = 30 км.

Во втором маршруте приведенное расстояние равно l2прив. = 27 + 1 · 2,9 = 29,9 < lс.доп. = 30 км, следовательно, на этом маршруте, так же как и на первом, применим автобетоновоз. Учитывая, что l1прив. < l2прив. перевозка должна осуществляться по первому маршруту, несмотря на то, что он проходит по проселочной дороге.

2. Переходим к определению числа автомашин каждого типа для перевозки легкой бетонной смеси.

Затраты времени на каждую операцию представлены в табл. 2.

Таблица 2

Параметры перевозки

Пооперационные затраты времени, мин/ч, для:

автобетоносмесителя марки С-1036

автобетоновоза марки АБ-32

автосамосвала марки МАЗ-503А

Время погрузки

12/0,2

6/0,1

6/0,1

Время разгрузки

15/0,25

15/0,025

3/0,05

Время маневрирования

6/0,1

3/0,05

3/0,05

Время перемешивания

15/0,25

-

-

Коэффициенты использования грузоподъемности и масса перевозимой смеси в одном автомобиле за одну ездку приведены в табл. 3.

Таблица 3

Характеристики

Вид транспортирующего средства

автобетоносмесители

автобетоновозы

автосамосвалы

Коэффициент использования грузоподъемности

0,5

0,84

0,48

Масса перевозимой смеси за одну поездку, т

3

6,72

3,84

а. На первом этапе работ бетонная смесь будет подаваться с первого завода, мощности которого хватает для обеспечения заданного темпа бетонирования.

Поскольку транспортирование будет осуществляться одним типом автомашин - автосамосвалами, i = 1 и работы производят в одну смену S = l, смесь в пути перемешивается tпер. = 0, формула для определения количества машин примет следующий вид:

Принимаем N1 = 5, т.е. 5 автосамосвалов МАЗ-503А в 1 смену.

б. На втором этапе необходимый темп бетонирования 384 м3/смену могут обеспечить только все три завода, работая совместно, причем

P = P1 + P2 + P3.

Общее число машин определяется из условия

где N1 - число автосамосвалов принимаемое как на первом этапе;

N2 - число автобетоновозов;

N3 - число автобетоносмесителей.

Число автобетоновозов, перевозящих смесь со второго завода, определяется из уравнения и будет равно:

Принимаем N2 = 7 автобетоновозов АБ-32 в 1 смену. Число автобетоносмесителей, перевозящих смесь с третьего завода:

Принимаем N3 = 6 автобетоносмесителей в 1 смену.

При этом третий завод большую часть своей продукции будет поставлять другим стройкам.

в. На третьем этапе необходимый темп бетонирования P3 = 273 м3/смену могут обеспечить. 1-й и 2-й заводы, работая совместно, причем здесь: P = P1 + P2, где P1 = 192 м3/смену, а Р2 = 81 м3/смену.

Число автосамосвалов, доставляющих смесь с первого завода, равно 5.

Число автобетоновозов, доставляющих смесь со второго завода, определяется из уравнения

Принимая N2 = 4 автобетоновоза. Таким образом, на первом этапе работ бетонная смесь в смену поставляется с первого завода пятью автосамосвалами МАЗ-503А.

На втором этапе в смену поставку с первого завода осуществляют пять автосамосвалов МАЗ-503А, со второго завода семь автобетоновозов АБ-32, с третьего завода шесть автобетоносмесителей С-1036 (на базе МАЗ-503А).

На третьем этапе работ поставки в смену с первого завода осуществляют пять автосамосвалов МАЗ-503А, со второго завода четыре автобетоновоза АБ-32.

3. Определяем необходимую при изготовлении консистенцию бетонной смеси с учетом ее снижения при транспортировании.

Консистенция бетонной смеси, доставленной на объект, должна быть равна ОКоб = 2 см (по стандартному конусу), перевозка смеси осуществляется при температуре 25 °C, смесь приготовляется на сухом заполнителе и имеет начальную температуру 5 °C.

а) При изготовлении на первом заводе.

По рис. 1 определяем, что для того чтобы бетонная смесь после ее перевозки на автосамосвалах на 5 км до объекта имела подвижность ОКоб = 2 см, ее первоначальная подвижность при температуре от 20 до 30 °C должна быть 4 см. Учитывая, однако, что перевозки осуществляются при температуре 5 °C, истинное значение первоначальной подвижности получим путем деления полученного из графика значения на соответствующие коэффициенты µс, µт, µр, µб, принятые по табл. 11 и 12.

Принимаем в качестве расчетной подвижность 3 см по стандартному конусу.

б) Для того чтобы доставленная в автобетоновозе со второго завода (Lприв. = 29 км) на объект бетонная смесь имела подвижность 2 см при температуре от 20 до 30 °C необходимо, чтобы ее заводская подвижность (рис. 1) была ОКзав = 5 см. Исходя из условий перевозок, получаем значение

На основании расчетов составляется календарный план доставки бетонной смеси табл. 4.

Таблица 4

Календарный план доставки бетонной смеси

№ п.п.

Номер и адрес завода-поставщика бетонной смеси

Мощность завода, м3/смену

Расстояние перевозок, в км, дорогам с покрытием

Характеристика

бетонной смеси

на заводе

на объекте

Необходимые темпы бетонирования по этапам, м3/смену

твердым

мягким

всего

I, 192

II, 384

III, 273

прочность, МПа

подвижность, см

Число и вид автомашин

Объем транспортируемой ими смеси по этапам

3

Завод № 1

192

5

-

5

10/10

3/2

Самосвал-5

192

Самосвал-5

192

Самосвал-5

192

4

Завод № 2

162

27

1

28

10/10

4/2

-

Бетоновоз-7

162

Бетоновоз-7

81

5

Завод № 3

200

45

-

45

10/10

сух/2

-

Бетоносмеситель-6

30

-

ПРИЛОЖЕНИЕ 3

Технические характеристики оборудования

Таблица 1

Технические характеристики оборудования, применяемого при укладке бетонной смеси

Характеристика

Единица измерения

Вид оборудования

бункер переносной поворотный с вибропитателем

бункер переносной со шнековым питателем

бункер перегрузочный самоподъемный с вибропитателем

Производительность при выгрузке бетонной смеси:

м3

-

-

5 - 20

с осадкой конуса бетонной смеси 1 см и наклоне вибропитателя 5°

»

5 - 10

-

10 - 20

с осадкой конуса бетонной смеси 5 см и наклоне вибропитателя 15°

»

20 - 25

-

20 - 30 (ОК = 8 см)

Вместимость

м3

1,25

1 - 1,2

2,5

Объем бетона при загрузке не более

»

1,25

-

-

Объемная масса транспортируемой бетонной смеси не более

кг/м3

2400

-

-

Число бункеров в комплекте

шт.

2

2

1

Пределы изменения угла наклона вибропитателя

град

0 - 15

-

0 - 15

Габаритные размеры:

длина

мм

3700

-

5450

ширина

»

1500

-

3100

высота

»

2200

-

2550

Масса с бетонной смесью не более

кг

3700

-

-

Порожняя масса

кг

700

4240

Скорость вращения шнека

об/мин

-

60, 75, 100

-

Диаметр ствола винтового питателя

мм

-

184

-

Диаметр шнека

»

-

180

-

Шаг винтовой линии

»

-

160

-

Электродвигатель;

тип

-

АО2-12-4 (вид М 300)

мощность

кВт

0,8

число оборотов

об/мин

1500

Время подъема

с

-

-

48

Время опускания

»

-

-

38

Вибраторы:

тип

-

-

-

ИВ-21

число

шт.

-

-

2

Электродвигатель привода насоса:

тип

-

-

-

АОС-2-62-4

число

шт.

-

-

1

Насос гидравлический:

тип

-

-

-

НШ-46У

число

шт.

-

-

1

Гидроцилиндр подъема бункера:

тип

-

-

-

Н19, 33, 000

число

шт.

-

-

4

Диаметр поршня

мм

125

Ход поршня

»

-

-

1000

Гидроцилиндр затвора:

тип

-

-

-

Н19, 21, 000

число

шт.

-

-

1

Диаметр поршня

мм

-

-

80

Ход поршня

»

-

-

630

Разработчик

ЭПКБ Главсевкавстроя Минтяжстроя СССР

ЦКБ Главэнергостроймеханизации

ЭПКБ Главсевкавстроя

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМЕХАНИЧЕСКИХ ВИБРАТОРОВ

Таблица 2

Вибраторы общего назначения

Тип

Индекс вибратора

Технические характеристики

номинальная мощность, кВт

номинальное напряжение, В

частота тока, Гц

частота колебаний, кол/мин

допустимая величина возмущающей силы, кгс, при режимах

Масса, кг

ПВ-100 %

ПВ-60 %

С круговыми колебаниями

ИВ-19

0,27

220/380

50

2800

125, 160

200

12

ИВ-21

0,6

220/380

50

2800

400, 500

630, 800

26

ИВ-21А

0,6

36

50

2800

400, 500

630, 800

26

ИВ-22

0,8

220/380

50

2800

800, 1000

1250, 1600

51

ИВ-24

1,5

220/380

50

2800

1600, 2000

2500, 3000

80

ИВ-70

0,4

220/380

50

2800

200, 250, 315

400

20

ИВ-70А

0,4

36

50

2800

200, 250, 315

400

20

ИВ-76

0,60

220

200

5700

350, 435

550, 700

13

ИВ-82

1,10

220

200

5700

500, 620

790, 1000

21

С направленными колебаниями

ИВ-35

0,27

220/380

50

2800

125, 160

200

15

ИВ-38А

0,8

220/380

50

2800

800, 1000

1250, 1600

81

ИВ-53

0,8

220/380

50

2800

800, 1000

1250, 1600

85

ИВ-74

0,4

220/380

50

2800

250, 315

400

130


Таблица 3

Глубинные вибраторы

Тип

Индекс вибратора

Технические характеристики

Масса вибронаконечника, кг

Масса, кг

диаметр, мм

номинальная мощность, кВт

номинальное напряжение, В

частота тока, Гц

номинальный ток, Гц

частота колебаний, кол/мин

возмущающая сила, кгс

С гибким валом

ИВ-47

76

1,2

36

50

28

10000

400

8,7

62

ИВ-66

36

0,8

36

50

20

20000

150

2,2

37

ИВ-67

51

0,8

36

50

20

16000

300

4,5

43

ИВ-75

28

0,8

36

50

20

20000

80

1,3

26

Со встроенным электродвигателем

ИВ-78

50

0,27

36

200

10

11000

250

5

9

ИВ-79

75

0,8

36

200

26

11000

550

11

15

ИВ-80

100

1,5

36

200

36

11000

1000

17,6

22


Таблица 4

Пневматические глубинные вибраторы

Техническая характеристика

Модель вибратора

ИВ-13 (С-697)

ИВ-14 (С-698)

ИВ-15 (С-699)

ИВ-16А

Наружный диаметр корпуса вибронаконечника, мм

34

50

70

110

Длина вибронаконечника, мм, не менее

300

300

350

450

Частота колебаний в минуту при работе вибратора в воздухе, кол/мин

высокая

14000

12000

10000

8000

низкая

2500

2000

1300

1800

Максимальный статический момент дебаланса, кгс · см

0,04

0,15

0,45

2

Номинальное давление воздуха, МПа

0,5

0,5

0,5

0,5

Расход воздуха, м3/мин

0,7

1,2

1,3

2

Масса, кг, не более

4

6,5

12

23

Изготовитель

Одесский завод строительно-отделочных машин

Техническая характеристика виброукладчика

Тип виброустановки.................................................................................. подвесной

Вместимость бункера, м3........................................................................... 1

Тип навесных вибраторов........................................................................ ИВ-19

Число, шт.................................................................................................... 2

Частота колебаний, кол/мин..................................................................... 2800

Тип глубинных вибраторов...................................................................... ИВ-79

Число, шт.................................................................................................... 8

Частота колебаний, кол/мин..................................................................... 11000

Длина корпуса, мм..................................................................................... 500

Обслуживающий персонал, чел............................................................... 1

Годовой экономический эффект, руб....................................................... 842

Разработчик - ПКБ Главэнергостроймеханизации Минэнергостроя СССР

Техническая характеристика секционного ленточного конвейера-бетоноукладчика

Производительность, м3/ч......................................................................... 25

Длина между центрами барабанов, м...................................................... 7

Транспортирующая лента:

тип................................................................................................. облегченная по

ТУ 38105 219-71

ширина, мм............................................................................................ 400

Скорость движения ленты, м/с................................................................. 1

Привод ленты конвейера:

тип.......................................................................................................... MPA-I

мощность мотора, кВт........................................................................... 1,1

Число оборотов выходного вала, об/мин................................................ 91,4

Напряжение, В........................................................................................... 220/380

Годовой экономический эффект, руб....................................................... 20000

Передача от выходного вала мотор-редуктора на приводной вал барабана конвейера. Угол наклона конвейера 18°. Механизм наклона конвейера винтовой. Угол поворота в горизонтальной плоскости 360°. Привод стрелы электромеханический. Разработчик - Проектное отделение ЦНИИОМТП.

Таблица 5

Технические характеристики комплекта ручного инструмента

Показатели

Единица измерения

Виды ручного инструмента

гладилка

скребок

решетчатый ролик

Габаритные размеры листа:

ширина

мм

500

300

-

длина

»

200

200

-

толщина

»

3

3

-

Угол наклона к поверхности бетона

град

10

-

-

Длина рукоятки

мм

2500

1540

2000

Масса

кг

8

2,1

10

Диаметр деревянной рукоятки

мм

40

Диаметр стержня

»

16

Высота стержня

»

120

Диаметр валков

»

250

Ширина валков

»

750

Число валков

шт.

2

Размер ячейки решетки валков

мм

15´15

Толщина перемычки между ячейками

»

5

Разработчики Стадия освоения

Проектное отделение ЦНИИОМТП Госстроя СССР. Экспериментальный образец, проверенный в производственных условиях

Техническая характеристика виброрейки

Производительность, м2/ч......................................................................... 15

Ширина укладываемой бетонной полосы, м.......................................... 3

Толщина укладываемого слоя, см............................................................. 20

Давление на бетонную смесь от массы виброрейки,

МПа............................................................................................................. 3,2

Вибратор:

тип.......................................................................................................... ИВ-21А

частота колебаний, кол/мин................................................................. 2800

Габаритные размеры, мм:

длина...................................................................................................... 3150

ширина................................................................................................... 640

высота.................................................................................................... 450

Масса, кг..................................................................................................... 76

Разработчик - Проектное отделение ЦНИИОМТП Госстроя СССР.

Стадия освоения - экспериментальный образец, проверенный в производственных условиях.

ПРИЛОЖЕНИЕ 4

Методика определения элементарных объемов отбираемых проб

В целях определения номеров элементарных объемов смеси, отбираемых «случайным» методом при определении однородности по прочности доставленных на объект смесей, необходимо пользоваться случайными числами. Выбор чисел производится следующим образом: выбирается любая из страниц случайных чисел. Затем произвольно выбирается столбец и в нем также произвольно любые из расположенных построчно чисел, два первых знака которого составляют номер первого из элементарных объемов, от которого отбирается смесь. Остальные 3 - номера серии можно выбирать, следуя одному из четырех правил:

1. Подряд вниз по столбцу.

2. Подряд вверх по столбцу.

3. Подряд вправо по строкам.

4. Подряд влево по строкам.

Любое из этих правил дает нужный результат. Если первое число образует номер больший максимального порядкового номера - 4, то оно автоматически пропускается.

Например, мы открываем страницу 63 и берем число 0683 (двадцать девятая строка, второй столбец), следовательно, первый номер будет 6, далее идем подряд вниз по столбцу и получаем следующие числа: 31, 17, 48, число 72 пропущено, так как в выборке всего 60 объемов. Далее по «Схеме деления выгруженной из автомашины бетонной смеси» находим элементарные объемы с номерами 6, 31, 17, 48, из которых и отбираем смесь.

Таблица случайных чисел

1368

9621

9151

2066

1208

2664

9822

6599

6911

5112

5953

5936

2541

4011

0408

3593

3679

1378

5936

2651

7226

9466

9553

7671

8599

2119

5337

5953

6355

6889

8883

3454

6773

8207

5576

6386

7487

0190

0867

1298

7022

5281

1168

4099

8069

8721

8353

9952

8006

9045

4576

1853

7884

2451

3488

1286

4842

7719

5795

3953

8715

1416

7028

4616

3470

9938

5703

0196

3465

0034

4011

0408

2224

7626

0643

1149

8834

6429

8691

0143

1400

3694

4482

3608

1238

8221

5129

6105

5314

8385

6370

1884

0820

4854

9161

6309

7123

4070

6759

6113

4522

5749

8084

3932

7678

3549

0051

6761

6952

7040

7195

6234

6436

7148

9945

0358

3242

0519

6550

1327

0054

0810

2937

2040

2299

4198

0846

3937

3986

1019

5166

5433

0381

9686

5670

5129

2103

1125

3404

8706

1247

3793

7415

7819

1783

0506

4878

7673

9840

6629

8529

7842

7243

1844

8619

7404

4215

9969

6948

5643

8973

3440

4366

9242

2151

0244

0922

5887

4883

1177

9307

2959

5904

9012

4951

3695

4529

7197

7179

3239

1923

4276

9467

9868

2257

1925

3382

7244

1781

8037

6372

2808

1238

8098

5509

4617

4099

6705

2346

2830

6922

1807

4900

5306

0411

1828

8634

2331

7247

3230

9862

8336

6453

0545

6127

2741

5967

8447

3017

5709

3371

1530

5104

3076

5506

3101

4143

5845

2095

6127

6712

9402

9588

7019

9248

9192

4223

6555

7947

2474

3071

8782

7157

5941

8830

8563

8109

3880

2252

6912

4022

9734

7852

9096

0051

7387

7056

9331

1317

7833

9682

8892

3577

0326

5306

0050

8517

4376

0788

5443

6705

2175

9904

3743

1902

5393

3032

8432

0612

7972

1872

8272

2366

8603

4288

6809

4375

1072

6822

5611

2559

7554

2281

7351

2064

0611

9613

2000

0327

6145

4399

3751

9783

5399

5175

8894

0296

9483

0400

2272

6074

8827

2195

2532

7680

4288

6807

3101

6850

6410

5155

7186

4722

6721

0838

3632

5355

9369

2006

7681

3193

2800

6184

7891

9838

6123

9397

4019

8389

9508

8610

1880

7423

3384

4625

6653

2900

6290

9268

2396

6778

8818

2992

6300

4239

9595

4384

0611

7687

2088

3987

1619

4164

2542

4042

7799

9084

0278

8422

4330

2977

0248

2793

3351

4922

8878

5703

7421

2054

4391

1312

2919

8220

7285

5902

7882

1403

5354

9913

7109

3890

7193

7799

9190

3275

7840

1872

6232

5295

3148

0793

3468

8762

2492

5854

8430

8472

2264

9279

2128

2139

4552

3444

2524

8601

3372

1848

1472

9667

6462

8277

9153

2880

9053

6880

4284

5044

8931

0861

1517

2236

4778

6639

0862

9509

2141

0208

1450

1222

5281

8837

7686

1771

3374

2894

7314

6856

0440

3766

6047

6605

6380

4599

3333

0713

8401

7146

8940

2629

2006

8399

8175

3525

1646

4019

4344

8390

8975

4489

3423

8053

3046

9102

4515

2944

9763

3003

3408

1199

2791

9837

9378

3237

7016

7593

5958

0068

3114

0456

6840

2557

6395

9496

1884

0612

8102

4402

5498

0422

3335

2671

4690

1550

2262

2597

8034

0785

2976

4409

0237

9111

0250

3275

7519

9740

4577

2064

0286

3398

1348

0391

6035

9230

4999

3332

0608

6113

0391

5789

9926

2475

2144

1886

2079

3004

9686

5669

4367

9306

2595

5336

5845

2095

6446

5694

3641

1085

8705

5416

9066

6808

0423

0155

1652

7897

4335

3567

7109

9690

3739

8525

0577

8940

9451

6726

0876

3818

7607

3566

8854

0398

0741

8787

3043

5063

0617

1770

5048

7721

7032

3623

9636

3638

1406

5731

3978

8068

7238

9714

3363

0739

2644

4917

8866

3632

5399

5175

7422

2476

2607

6713

3041

8133

8749

8835

6745

3597

3476

3816

3455

7775

9315

0432

8327

0861

1515

2297

3375

3713

9174

8594

2122

6842

9202

0810

2936

1514

2090

3067

3574

7955

3759

5254

1126

5553

4713

9605

7909

1658

5490

5165

1670

2534

8811

8231

3721

7947

5719

2640

1394

4766

0070

7260

6033

7997

0109

5993

7592

5436

1727

9111

0513

2751

8256

2931

7783

1281

6530

7259

6993

1667

1084

7889

8963

7018

8617

6381

0723

4926

4551

2145

4587

8585

2412

5431

4667

1942

7238

9613

2212

2739

5528

1481

7528

9368

1823

6979

2547

7268

2467

8769

5480

9160

5354

9700

1362

2774

7980

9157

8787

6531

9435

3422

2474

1475

0159

3414

5224

8399

5820

2937

4134

7120

2206

5084

9473

3958

7320

9878

9609

1581

3285

3727

9824

6204

0797

0882

5945

9375

9153

6268

1045

7076

1436

4165

0143

0293

4190

7171

7932

4293

0593

8625

1961

1039

2856

4886

4358

1492

3804

6936

4213

3212

7229

1230

0019

5998

9206

6753

3762

5334

7641

3258

3769

1362

2771

6124

8813

7915

8960

9373

1158

4418

8826

5667

5896

0358

4717

8232

4859

6968

9428

8950

5346

1741

2348

8143

5377

7695

0685

4229

0587

4009

9691

4579

3302

7673

9629

5246

8794

3807

7785

7097

5701

6639

0739

4819

0900

2713

7650

4891

8829

1642

2155

0796

0466

2946

2970

9143

6590

1055

2968

7911

7479

8199

9735

8271

5339

7058

2964

2983

2345

0568

4125

0894

8302

0506

6761

7706

4310

4026

3129

2968

8053

2797

4022

9838

9611

0975

7437

4075

0260

4256

0337

2355

9371

2954

6021

5783

2827

8488

5450

1327

7358

2034

8060

1788

6913

6123

9405

1976

1749

5742

4098

5887

4567

6064

2777

7830

5668

2793

4701

9466

9554

8294

2140

7486

1554

4769

2781

0916

6272

6825

7188

9611

1181

2301

5516

5451

6832

5960

1146

7946

1950

2010

0600

5655

0796

0569

4365

3222

4189

1891

8172

8731

4769

2782

1325

4238

9270

1176

7834

4600

9992

9449

5824

5344

1008

6678

1921

2369

8971

2314

4806

5071

8908

8274

4936

3357

4441

0041

4329

9265

0352

4764

9070

7527

7791

1094

2008

0803

8302

6814

2422

6351

0637

0514

0246

1445

8594

9965

7804

3930

8803

0268

2426

3130

3613

3947

8086

0011

2367

3148

7559

4216

2946

2865

6333

1916

2259

1767

9871

3914

5790

5287

7915

8959

1346

5482

9251

2604

3074

0504

3828

7881

0797

1094

4098

4940

7067

6930

4180

3074

0060

0909

3187

8991

0682

2385

2307

6160

9899

9084

5704

5866

3051

0325

4733

5905

9326

4884

1857

2847

2581

4870

1782

2980

0587

8797

5545

7294

2009

9020

0006

4309

3941

5645

6238

5052

4150

3478

4974

1056

3687

3145

2988

4214

5543

9185

9375

1764

7860

4150

2881

9895

2531

7363

8756

3724

9359

3025

0890

6436

3461

1411

0303

7422

2684

6256

3485

1771

3056

6630

4982

2386

2517

4747

5505

8785

8706

0254

1892

9066

4890

8716

2258

2452

3913

6790

6331

8537

9966

8224

9151

1855

8911

4422

1913

2000

1482

1475

0261

4465

4803

8231

6469

9935

4256

0648

7768

5209

5569

8410

3041

4325

7290

3381

5209

5571

9458

5456

5944

6038

3210

7165

0723

4820

1846

0005

3865

5043

6694

4853

8425

5870

1322

1052

1452

2686

1669

1719

0148

6977

1244

6443

5955

7945

1216

9391

6485

7432

2955

3933

8110

8585

1893

9218

7153

7566

6040

4926

4761

7812

7439

6436

3145

5934

7852

9095

9497

0769

0683

3768

1048

8519

2987

0124

3064

1881

3177

0805

3139

8514

5014

3274

6395

0549

3858

0820

6406

0204

7273

4964

5475

2648

6977

1371

6971

4850

6873

0092

1733

2349

2648

6609

5676

6445

3271

8867

3469

3139

4867

3666

9783

5088

4853

4143

7923

3858

0504

7033

7430

4389

7121

9982

0651

9110

9731

6421

4731

3921

0530

3605

8455

4205

7363

3081

3931

9331

1313

4111

9244

8135

9877

9529

9160

4407

9077

5306

0054

6573

1570

6654

3616

2049

7001

5185

7108

9270

6550

8515

8029

6880

4329

9367

1087

9549

1684

4838

5686

3590

2106

3245

1989

3589

3828

8091

6054

5656

3035

7212

9909

5005

7660

2620

6406

0690

4240

4070

6549

6701

0154

8806

1716

7029

6776

9465

8818

2886

3447

3777

9532

1333

8131

2929

6987

2408

0487

9172

6177

2495

3054

1692

0089

4090

2983

2136

8947

4625

7177

2073

8878

9742

3012

0042

3996

9930

1651

4982

9645

2252

8004

7840

2105

3033

8749

9153

2872

5100

8674

2104

2224

4052

2273

4753

4505

7156

5417

9725

7599

2371

0005

3844

6654

3246

4853

4301

8886

5217

1153

3270

1214

9649

1872

6930

9791

0248

2687

8126

1501

6209

7237

1966

5541

4224

7080

7630

6422

1160

5675

1309

9126

2920

4359

1726

0562

9654

4182

4097

7493

2406

8013

3634

6428

8091

5925

3923

1686

6097

9670

7365

9859

9378

7084

9402

9201

1815

7064

4324

7081

2889

4738

9929

1476

0785

3832

1281

5821

3690

9185

7951

3781

4755

6986

1659

5727

8108

9816

5759

4188

4548

6778

7672

9101

3911

8127

1918

8512

4197

6402

5701

8342

2852

4278

3343

9830

1756

0546

6717

3114

2187

7266

1210

3797

1636

7917

9933

3518

6923

6349

9360

6640

1315

6284

8265

7232

0291

3467

1088

7834

7850

7656

0745

1992

4998

7349

6451

6186

8916

4292

6186

9233

6571

0925

1748

5490

5264

3820

9829

1335

6063

2353

8531

8892

4109

5782

2283

1385

0699

5927

6305

1326

4551

2815

8937

2908

0698

5509

4303

9911

0143

0187

8127

2026

8313

8341

2479

4733

6602

2236

1031

0754

7989

4948

1804

3024

0997

9562

3674

7876

2022

3227

2147

5613

2857

8859

4941

7274

9412

0620

9149

0806

9751

8870

9677

9676

1854

8094

7658

7012

5863

0513

1402

3866

8696

9142

6063

2252

7818

2477

8724

0806

9644

8284

7010

0868

9076

4915

5751

9214

6783

4207

2958

5295

3175

3396

8117

5918

1037

4319

0862

1620

4690

0036

9654

4078

1918

8721

8454

7671

9394

2466

6427

5395

9393

0520

7074

0634

5578

4023

3220

3058

7787

7706

4094

5603

3303

8300

6185

8705

1491

3503

0584

7221

6176

0116

0309

1975

0910

3535

4368

5705

8575

7905

7244

6547

8495

7973

1805

7251

2325

4026

2919

8327

0267

2616

6572

8620

8245

6257

0591

1775

5135

8709

7373

3332

0507

5525

7640

2840

3471

1461

1149

6798

6070

9930

1862

3672

7618

3849

2600

9885

6219

3668

1006

5418

5832

0416

4220

4692

9572

7874

6034

4514

2628

1693

0628

2200

9006

3795

0822

2790

9386

5783

2689

2563

1565

0349

3410

5216

4329

3028

2549

2529

9434

3083

6800

8569

9290

8298

9289

5212

2355

9367

1297

1638

9282

3720

7178

2695

3932

9960

3399

1700

8253

1375

4594

6024

1223

5383

2282

0648

7561

7528

5870

7907

0713

8608

9682

8576

9933

3416

5957

2574

5553

5534

4707

3206

0963

2459

9015

6416

6603

2967

7591

5013

2878

8424

5452

4659

1539

0719

2637

9969

8450

4489

3528

3364

1459

9708

6849

5595

7969

2582

5627

1920

9772

8560

0892

6500

2523

7769

3536

9611

1075

1694

1254

4195

5799

5928

0701

7355

0587

8878

3446

1137

7690

0647

1407

6362

2163

8543

4594

6002

0496

8648

2999

1262

6702

0811

0327

5727

1070

5996

8660

9024

2135

9799

8414

9136

2169

3160

8707

6361

6339

4054

3251

7397

3480

5805

8393

8147

5360

4150

2990

3380

1789

7436

4781

0337

9726

9151

2064

0609

5878

9095

9737

2897

6510

8891

0515

2296

2636

9756

5313

7754

0916

6066

3905

1298

0649

8398

5614

0140

3155

2211

4988

3674

7663

0620

0026

9426

8005

8574

5774

7962

5092

5856

1626

0980

3422

0092

1626

1298

2475

1997

9796

7076

1541

1731

8191

1983

9164

1885

5468

8216

4327

8109

5880

9804

7408

0486

7654

4829

2711

6592

4785

5901

7147

9314

8261

9440

8118

6338

8157

9052

9093

8443

4066

4894

9274

8838

8342

3114

0455

6212

8862

6701

0099

0501

2699

0383

1400

3484

1492

4683

5369

3851

5870

0903

8740

0349

3502

3971

9960

6325

6727

4715

2945

9938

0247

2372

0424

0578

0036

1619

4479

7108

8520

1487

5136

9444

8343

1152

3615

1420

8923

7307

3978

5724

4844

8931

0964

2878

8212

9328

2656

1965

4805

0634

0205

8457

4333

4555

5353

9201

1606

2715

4014

1877

2517

5061

7642

3891

7713

7066

5435

1200

7455

5562





© 2013 Ёшкин Кот :-)
