ОТКРЫТОЕ
АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)
|
ОТВОДЫ
ИЗ ХРОМИСТЫХ СТАЛЕЙ
МАРОК 10Х9МФБ-Ш И X10CrMoVNb9-1
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ
СТО
ЦКТИ 321.09-2010, CТО
ЦКТИ 321.10-2010,
СТО ЦКТИ 321.11-2010, СТО
ЦКТИ 321.12-2010
Санкт-Петербург
2010 год
|
|
ОТКРЫТОЕ
АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)
|
|
СТАНДАРТ
ОРГАНИЗАЦИИ
|
СТО
ЦКТИ
321.11-2010
|
ОТВОДЫ ГНУТЫЕ
ИЗ ЖАРОПРОЧНОЙ ХРОМИСТОЙ
СТАЛИ МАРКИ X10CrMoVNb9-1
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ
Конструкция
и размеры
Предисловие
Объекты стандартизации и общие положения при разработке и
применении стандартов организации установлены ГОСТ
Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций.
Общие положения».
Сведения о стандарте
1 РАЗРАБОТАН открытым
акционерным обществом «Научно-производственное объединение по исследованию и
проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО
ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»
Рабочая группа
от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,
ТАБАКМАН М.Л.,
СМИРНОВА И.А.
от ЗАО «Энергомаш
(Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., КОБЯКОВ И.Н.
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Приказом Генерального директора ОАО «НПО ЦКТИ» от 22.07.2010 г. № 244
3 ВВЕДЕН ВПЕРВЫЕ
СТО
ЦКТИ 321.11-2010
СТАНДАРТ
ОРГАНИЗАЦИИ
|
ОТВОДЫ
ГНУТЫЕ
ИЗ ЖАРОПРОЧНОЙ ХРОМИСТОЙ СТАЛИ МАРКИ X10CrMoVNb9-1
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ
Конструкция
и размеры
|
Дата
введения: 2010-09-01
СОДЕРЖАНИЕ
Настоящий стандарт распространяется на гнутые отводы с
углами гиба 15, 30, 45, 60 и 90°, изготавливаемые из труб стали марки
X10CrMoVNb9-l по EN 10216-2:2002 для паропроводов тепловых станций I категории
(по классификации ПБ
10-573) с абсолютным давлением и температурой пара:
р
= 25,01 МПа, t = 600, 575 и 565 °С,
р
= 13,8 МПа, t = 600, 575 и 565 °С,
р
= 9,8 МПа, t = 600, 575 и 565 °С,
р
= 4,02 МПа, t = 600, 575 и 565 °С
и расчетным ресурсом 200000 часов.
Стандарт устанавливает конструкцию и основные размеры гнутых
отводов.
При расчетах на прочность отводов принимались допускаемые
напряжения: 57 МПа при t = 600 °С, 78 МПа при t = 575 °С и 87 МПа
при t = 565 °С.
При уточнении значений допускаемых напряжений следует
произвести поверочный прочностной расчет с уточнением значений s, s1,
sk и dp.
Для использования труб из стали марки X10CrMoVNb9-1
необходимо оформление разрешения Ростехнадзора на ее применение.
В настоящем стандарте использованы ссылки на следующие
нормативные документы:
ПБ
10-573-03 Правила устройства и безопасной эксплуатации трубопроводов пара и
горячей воды
СТО
ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие
технические требования к изготовлению
EN 10216-2:2002 Бесшовные стальные трубы для работы под
давлением. Технические условия
3.1 В настоящем стандарте применяют следующие термины с
соответствующими определениями:
3.1.1 отвод: Деталь, предназначенная для плавного
изменения направления потока рабочей среды на угол от 15° до 90°.
3.1.2 исполнение: Совокупность особенностей деталей в
размерах, материалах, технических требованиях, определяющих их технические
характеристики и применяемость.
4.1 Конструкция и основные размеры гнутых отводов должны
соответствовать указанным на рисунках 1 -
4 и в таблице 1.
4.2 Допускается изготовление гнутых отводов с углами гибов
более 15°, отличающихся от указанных в настоящем стандарте. Угол гиба должен
быть кратным 5, но не более 90°.
4.3 Допускается изготовление гнутых отводов с отличающимися
от указанных в настоящем стандарте длинами прямых участков l
и l1:
не менее 100 мм - для исполнений из труб диаметром до 100
мм;
не менее (Da + 200) мм - для остальных
исполнений
4.4 Величина относительной овальности гибов не должна
превышать 6 %. Для исполнений (296 - 335), (346 - 370) величина овальности
допускается 7 %.
4.5 По согласованию с Заказчиком и в соответствии с п. 4.17 СТО
ЦКТИ 10.003 допускается изготовление отводов из труб с толщиной, отличной
от приведенной в настоящем стандарте. При этом предприятие-изготовитель должно
выполнить расчеты на прочность с уточнением значений s, s1,
sk и dp в соответствии с требованиями РД
10-249.
5.1 Исполнения отводов, указанные в скобках, применять по
согласованию с предприятием-изготовителем отводов.
5.2 Масса гнутого отвода определяется по формуле
G
= 0,001Lpg,
где g - масса 1 м трубы, кг; Lp = l + l1 + l2;
Масса отвода является величиной справочной и уточняется
предприятием-изготовителем.
5.3 Гибка труб диаметром более 108 мм должна производиться с
нагревом мест гибки током высокой частоты и с поджатием.
5.4 Маркировка и остальные технические требования - по СТО
ЦКТИ 10.003.
5.5 Пример условного обозначения гнутого отвода исполнения
013 с углом гиба φ = 45° и радиусом R = 400 мм из трубы
наружным диаметром Da = 88,9 мм, с толщиной стенки s =
22,2 мм, с прямыми участками l = 150 мм, l1 = 250 мм и длиной развертки Lp
= 714 мм:
ОТВОД ГНУТЫЙ 45° - 88,9×22,2 - 150×250×714 -
R400 013 СТО ЦКТИ 321.11
|
5.6 Пример маркировки:
|
|

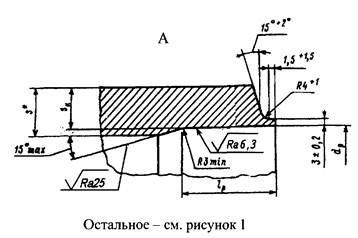

Рисунок 1
Рисунок 2
Рисунок 3
Рисунок 4
Таблица 1
|
Исполнение
|
Условный
проход DN
|
Рисунок
|
Da*
|
dp
|
R
|
s*
|
s1
|
sk
|
l
|
l1
|
lp+5
|
φ, град
|
l2*
|
b*
|
Теоретическая
масса 1 п.м. трубы
|
Размеры присоедин. трубы
|
|
номин.
|
пред.
откл.
|
не
менее
|
Dтр*
|
sтр*
|
|
р =
25,01 МПа, t = 600
°C
|
|
(001)
|
15
|
2
|
26,9
|
-
|
-
|
100
|
7,1
|
4,9
|
-
|
100
|
100
|
-
|
15
|
26
|
13
|
3,47
|
26,9
|
7,1
|
|
(002)
|
30
|
52
|
27
|
|
(003)
|
45
|
79
|
41
|
|
(004)
|
60
|
105
|
58
|
|
(005)
|
90
|
157
|
100
|
|
006
|
40
|
76,1
|
-
|
-
|
300
|
20,0
|
13,2
|
-
|
150
|
250
|
15
|
79
|
40
|
27,7
|
76,1
|
20,0
|
|
007
|
30
|
157
|
80
|
|
008
|
45
|
236
|
124
|
|
009
|
60
|
314
|
173
|
|
010
|
90
|
471
|
300
|
|
011
|
50
|
4
|
88,9
|
49
|
+0,46
|
400
|
22,2
|
15,5
|
17,7
|
150
|
250
|
70
|
15
|
105
|
53
|
36,5
|
88,9
|
22,2
|
|
012
|
30
|
209
|
107
|
|
013
|
45
|
314
|
166
|
|
014
|
60
|
419
|
231
|
|
015
|
90
|
628
|
400
|
|
р =
25,01 МПа, t = 600 °C
|
|
(016)
|
80
|
4
|
139,7
|
81
|
+0,46
|
600
|
32,0
|
24,3
|
27,4
|
500
|
500
|
80
|
15
|
157
|
79
|
85,0
|
139,7
|
32,0
|
|
(017)
|
30
|
314
|
161
|
|
(018)
|
45
|
471
|
249
|
|
(019)
|
60
|
628
|
346
|
|
(020)
|
90
|
942
|
600
|
|
021
|
100
|
3
|
219,1
|
135
|
+0,63
|
1000
|
50,0
|
37,8
|
40,4
|
500
|
500
|
105
|
15
|
262
|
132
|
209
|
219,1
|
45,0
|
|
022
|
30
|
524
|
268
|
|
023
|
45
|
785
|
414
|
|
024
|
60
|
1047
|
577
|
|
025
|
90
|
1571
|
1000
|
|
026
|
150
|
273
|
160
|
+0,63
|
1370
|
65,0
|
47,2
|
52,7
|
800
|
650
|
125
|
15
|
359
|
180
|
333
|
273,0
|
60,0
|
|
027
|
30
|
717
|
367
|
|
028
|
45
|
1076
|
568
|
|
029
|
60
|
1435
|
791
|
|
030
|
90
|
2152
|
1370
|
|
(031)
|
200
|
355,6
|
205
|
+0,72
|
1400
|
80,0
|
60,7
|
68,3
|
800
|
800
|
170
|
15
|
367
|
184
|
544
|
355,6
|
70,0
|
|
(032)
|
30
|
733
|
375
|
|
(033)
|
45
|
1100
|
580
|
|
(034)
|
60
|
1466
|
808
|
|
(035)
|
90
|
2200
|
1400
|
|
(036)
|
250
|
457
|
269
|
+0,81
|
1800
|
100
|
77,9
|
87,5
|
1100
|
2400
|
255
|
15
|
471
|
237
|
880
|
457,0
|
100,0
|
|
(037)
|
30
|
942
|
482
|
|
(038)
|
45
|
1414
|
746
|
|
(039)
|
60
|
1885
|
1039
|
|
(040)
|
90
|
2827
|
1800
|
|
р =
25,01 МПа, t = 575 °C
|
|
041
|
40
|
2
|
60,3
|
-
|
-
|
300
|
12,5
|
8,3
|
-
|
150
|
250
|
-
|
15
|
79
|
40
|
14,7
|
60,3
|
12,5
|
|
042
|
30
|
157
|
80
|
|
043
|
45
|
236
|
124
|
|
044
|
60
|
314
|
173
|
|
045
|
90
|
471
|
300
|
|
046
|
50
|
76,1
|
-
|
-
|
300
|
16
|
10,2
|
-
|
150
|
250
|
|
15
|
79
|
40
|
23,7
|
76,1
|
16,0
|
|
047
|
30
|
157
|
80
|
|
048
|
45
|
236
|
124
|
|
049
|
60
|
314
|
173
|
|
050
|
90
|
471
|
300
|
|
(051)
|
80
|
3
|
114,3
|
74
|
+0,46
|
550
|
22,2
|
15,3
|
17,5
|
500
|
500
|
65
|
15
|
144
|
72
|
50,4
|
114,3
|
22,2
|
|
(052)
|
30
|
288
|
147
|
|
(053)
|
45
|
432
|
228
|
|
(054)
|
60
|
576
|
318
|
|
(055)
|
90
|
864
|
550
|
|
р =
25,01 МПа, t = 575 °C
|
|
056
|
100
|
3
|
168,3
|
114
|
+0,54
|
650
|
30,0
|
22,2
|
25,4
|
500
|
500
|
75
|
15
|
170
|
86
|
102
|
168,3
|
30,0
|
|
057
|
30
|
340
|
174
|
|
058
|
45
|
511
|
269
|
|
059
|
60
|
681
|
375
|
|
060
|
90
|
1021
|
650
|
|
061
|
150
|
219,1
|
153
|
+0,63
|
1000
|
40,0
|
29,1
|
31,6
|
500
|
500
|
85
|
15
|
262
|
132
|
177
|
219,1
|
36,0
|
|
062
|
30
|
524
|
268
|
|
063
|
45
|
785
|
414
|
|
064
|
60
|
1047
|
577
|
|
065
|
90
|
1571
|
1000
|
|
066
|
200
|
323,9
|
221
|
+0,72
|
1370
|
60
|
42,7
|
48,1
|
800
|
800
|
155
|
15
|
359
|
180
|
390
|
323,9
|
55,0
|
|
067
|
30
|
717
|
367
|
|
068
|
45
|
1076
|
568
|
|
069
|
60
|
1435
|
791
|
|
070
|
90
|
2152
|
1370
|
|
(071)
|
250
|
355,6
|
243
|
+0,72
|
1400
|
65
|
46,7
|
52,7
|
800
|
800
|
170
|
15
|
367
|
184
|
466
|
355,6
|
60,0
|
|
(072)
|
30
|
733
|
375
|
|
(073)
|
45
|
1100
|
580
|
|
(074)
|
60
|
1466
|
808
|
|
(075)
|
90
|
2200
|
1400
|
|
(076)
|
300
|
457
|
307
|
+0,81
|
1800
|
80
|
59,9
|
67,4
|
1100
|
2400
|
210
|
15
|
471
|
237
|
744
|
457,0
|
80,0
|
|
(077)
|
30
|
942
|
482
|
|
(078)
|
45
|
1414
|
746
|
|
(079)
|
60
|
1885
|
1039
|
|
(080)
|
90
|
2827
|
1800
|
|
(081)
|
350
|
508
|
358
|
+0,89
|
2000
|
90
|
66,5
|
72,0
|
1100
|
2400
|
160
|
15
|
524
|
263
|
928
|
508,0
|
80,0
|
|
(082)
|
30
|
1047
|
539
|
|
(083)
|
45
|
1570
|
828
|
|
(084)
|
60
|
2094
|
1159
|
|
(085)
|
90
|
3142
|
2000
|
|
р =
25,01 МПа, t = 600
°C; р = 25,01 МПа, t = 575 °C
|
|
(086)
|
10
|
2
|
17,2
|
-
|
-
|
80
|
4,5
|
3,2
|
-
|
100
|
100
|
-
|
15
|
21
|
11
|
1,41
|
17,2
|
4,5
|
|
(087)
|
30
|
42
|
21
|
|
(088)
|
45
|
63
|
33
|
|
(089)
|
60
|
84
|
46
|
|
(090)
|
90
|
126
|
80
|
|
р =
25,01 МПа, t = 565 °C
|
|
091
|
40
|
2
|
60,3
|
-
|
-
|
300
|
11,0
|
7,5
|
-
|
150
|
250
|
-
|
15
|
79
|
40
|
13,4
|
60,3
|
11,0
|
|
092
|
30
|
157
|
80
|
|
093
|
45
|
236
|
124
|
|
094
|
60
|
314
|
173
|
|
095
|
90
|
471
|
300
|
|
р =
25,01 МПа, t = 565 °C
|
|
096
|
50
|
2
|
76,1
|
-
|
-
|
300
|
14,2
|
9,3
|
-
|
150
|
250
|
-
|
15
|
79
|
40
|
21,7
|
76,1
|
14,2
|
|
097
|
30
|
157
|
80
|
|
098
|
45
|
236
|
124
|
|
099
|
60
|
314
|
173
|
|
100
|
90
|
471
|
300
|
|
(101)
|
80
|
3
|
114,3
|
78
|
+0,46
|
550
|
20,0
|
14,0
|
15,9
|
500
|
500
|
80
|
15
|
144
|
72
|
46,5
|
114,3
|
20,0
|
|
(102)
|
30
|
288
|
147
|
|
(103)
|
45
|
432
|
228
|
|
(104)
|
60
|
576
|
318
|
|
(105)
|
90
|
864
|
550
|
|
106
|
100
|
168,3
|
117
|
+0,54
|
650
|
28,0
|
20,2
|
23,2
|
500
|
500
|
75
|
15
|
170
|
86
|
96,9
|
168,3
|
28,0
|
|
107
|
30
|
340
|
174
|
|
108
|
45
|
511
|
269
|
|
109
|
60
|
681
|
375
|
|
110
|
90
|
1021
|
650
|
|
111
|
150
|
219,1
|
157
|
+0,63
|
1000
|
36
|
26,5
|
29,5
|
500
|
500
|
85
|
15
|
262
|
132
|
163
|
219,1
|
32,0
|
|
112
|
30
|
523
|
268
|
|
113
|
45
|
785
|
414
|
|
114
|
60
|
1047
|
577
|
|
115
|
90
|
1571
|
1000
|
|
116
|
200
|
323,9
|
230
|
+0,72
|
1370
|
55
|
38,9
|
43,8
|
800
|
800
|
145
|
15
|
359
|
180
|
365
|
323,9
|
50,0
|
|
117
|
30
|
717
|
367
|
|
118
|
45
|
1076
|
568
|
|
119
|
60
|
1435
|
791
|
|
120
|
90
|
2152
|
1370
|
|
(121)
|
250
|
355,6
|
253
|
+0,81
|
1400
|
60
|
42,5
|
48,0
|
800
|
800
|
160
|
15
|
367
|
184
|
437
|
355,6
|
55,0
|
|
(122)
|
30
|
733
|
375
|
|
(123)
|
45
|
1100
|
580
|
|
(124)
|
60
|
1466
|
808
|
|
(125)
|
90
|
2200
|
1400
|
|
(126)
|
300
|
457
|
326
|
+0,89
|
1800
|
80
|
54,5
|
61,7
|
1100
|
2400
|
205
|
15
|
471
|
237
|
744
|
457,0
|
70,0
|
|
(127)
|
30
|
942
|
482
|
|
(128)
|
45
|
1414
|
746
|
|
(129)
|
60
|
1885
|
1039
|
|
(130)
|
90
|
2827
|
1800
|
|
(131)
|
350
|
508
|
358
|
+0,89
|
2000
|
80
|
60,5
|
68,1
|
1100
|
2400
|
150
|
15
|
524
|
263
|
844
|
508,0
|
80,0
|
|
(132)
|
30
|
1047
|
539
|
|
(133)
|
45
|
1570
|
828
|
|
(134)
|
60
|
2094
|
1159
|
|
(135)
|
90
|
3142
|
2000
|
|
р =
25,01 МПа, t = 575 °C; р = 25,01 МПа, t = 565 °C
|
|
(136)
|
15
|
2
|
26,9
|
-
|
-
|
100
|
5,6
|
3,8
|
-
|
100
|
100
|
-
|
15
|
26
|
13
|
2,94
|
26,9
|
5,6
|
|
(137)
|
30
|
52
|
27
|
|
(138)
|
45
|
79
|
41
|
|
(139)
|
60
|
105
|
58
|
|
(140)
|
90
|
157
|
100
|
|
р =
13,8 МПа, t = 600 °C
|
|
141
|
40
|
2
|
60,3
|
-
|
-
|
300
|
10,0
|
6,5
|
-
|
150
|
250
|
-
|
15
|
79
|
40
|
12,4
|
60,3
|
10,0
|
|
142
|
30
|
157
|
80
|
|
143
|
45
|
236
|
124
|
|
144
|
60
|
314
|
173
|
|
145
|
90
|
471
|
300
|
|
146
|
50
|
76,1
|
-
|
-
|
300
|
12,5
|
8,3
|
-
|
250
|
250
|
-
|
15
|
79
|
40
|
19,6
|
76,1
|
12,5
|
|
147
|
30
|
157
|
80
|
|
148
|
45
|
236
|
124
|
|
149
|
60
|
314
|
173
|
|
150
|
90
|
471
|
300
|
|
(151)
|
80
|
3
|
114,3
|
83
|
+0,54
|
550
|
17,5
|
12,3
|
13,9
|
500
|
500
|
75
|
15
|
144
|
72
|
41,8
|
114,3
|
17,5
|
|
(152)
|
30
|
288
|
147
|
|
(153)
|
45
|
432
|
228
|
|
(154)
|
60
|
576
|
318
|
|
(155)
|
90
|
864
|
550
|
|
(156)
|
100
|
139,7
|
104
|
+0,54
|
600
|
20
|
14,8
|
16,8
|
500
|
500
|
80
|
15
|
157
|
79
|
59,0
|
139,7
|
20,0
|
|
(157)
|
30
|
314
|
161
|
|
(158)
|
45
|
471
|
249
|
|
(159)
|
60
|
628
|
346
|
|
(160)
|
90
|
942
|
600
|
|
161
|
150
|
219,1
|
164
|
+0,63
|
1000
|
32
|
23,0
|
26,2
|
800
|
500
|
80
|
15
|
262
|
132
|
148
|
219,1
|
30,0
|
|
162
|
30
|
524
|
268
|
|
163
|
45
|
785
|
414
|
|
164
|
60
|
1047
|
577
|
|
165
|
90
|
1571
|
1000
|
|
166
|
200
|
273
|
206
|
+0,72
|
1370
|
40
|
28,6
|
31,7
|
800
|
650
|
90
|
15
|
359
|
180
|
230
|
273,0
|
36,0
|
|
167
|
30
|
717
|
367
|
|
168
|
45
|
1076
|
568
|
|
169
|
60
|
1435
|
791
|
|
170
|
90
|
2152
|
1370
|
|
(171)
|
250
|
355,6
|
270
|
+0,81
|
1400
|
50
|
36,8
|
39,5
|
800
|
800
|
135
|
15
|
367
|
184
|
377
|
355,6
|
45,0
|
|
(172)
|
30
|
733
|
375
|
|
(173)
|
45
|
1100
|
580
|
|
(174)
|
60
|
1466
|
808
|
|
(175)
|
90
|
2200
|
1400
|
|
(176)
|
300
|
3
|
406,4
|
304
|
+0,89
|
1600
|
60
|
41,9
|
47,4
|
1100
|
2400
|
160
|
15
|
419
|
211
|
513
|
406,4
|
55,0
|
|
(177)
|
30
|
837
|
429
|
|
(178)
|
45
|
1256
|
663
|
|
(179)
|
60
|
1675
|
924
|
|
(180)
|
90
|
2512
|
1600
|
|
(181)
|
350
|
508
|
386
|
+0,89
|
2000
|
70
|
52,3
|
57,0
|
1100
|
2400
|
135
|
15
|
524
|
263
|
756
|
508,0
|
65,0
|
|
(182)
|
30
|
1047
|
539
|
|
(183)
|
45
|
1570
|
828
|
|
(184)
|
60
|
2094
|
1159
|
|
(185)
|
90
|
3142
|
2000
|
|
р =
25,01 МПа, t = 565
°C; р = 13,8 МПа, t = 600 °C
|
|
(186)
|
10
|
2
|
17,2
|
-
|
-
|
80
|
3,6
|
2,4
|
-
|
100
|
100
|
-
|
15
|
21
|
11
|
1,21
|
17,2
|
3,6
|
|
(187)
|
30
|
42
|
21
|
|
(188)
|
45
|
63
|
33
|
|
(189)
|
60
|
84
|
46
|
|
(190)
|
90
|
126
|
80
|
|
р =
13,8 МПа, t = 575
°C; р = 13,8 МПа, t = 565 °C; р = 9,8 МПа, t = 600 °C
|
|
191
|
40
|
2
|
60,3
|
-
|
-
|
300
|
8,8
|
5,2
|
-
|
150
|
250
|
-
|
15
|
79
|
40
|
11,2
|
60,3
|
8,8
|
|
192
|
30
|
157
|
80
|
|
193
|
45
|
236
|
124
|
|
194
|
60
|
314
|
173
|
|
195
|
90
|
471
|
300
|
|
196
|
50
|
76,1
|
-
|
-
|
300
|
10,0
|
6,3
|
-
|
150
|
250
|
-
|
15
|
79
|
40
|
16,3
|
76,1
|
10,0
|
|
197
|
30
|
157
|
80
|
|
198
|
45
|
236
|
124
|
|
199
|
60
|
314
|
173
|
|
200
|
90
|
471
|
300
|
|
(201)
|
80
|
3
|
114,3
|
89
|
+0,54
|
550
|
14,2
|
9,4
|
10,7
|
500
|
500
|
65
|
15
|
144
|
72
|
35,1
|
114,3
|
14,2
|
|
(202)
|
30
|
288
|
147
|
|
(203)
|
45
|
432
|
228
|
|
(204)
|
60
|
576
|
318
|
|
(205)
|
90
|
864
|
550
|
|
(206)
|
100
|
139,7
|
111
|
+0,54
|
600
|
16
|
11,3
|
12,9
|
500
|
500
|
70
|
15
|
157
|
79
|
48,8
|
139,7
|
16,0
|
|
(207)
|
30
|
314
|
161
|
|
(208)
|
45
|
471
|
249
|
|
(209)
|
60
|
628
|
346
|
|
(210)
|
90
|
942
|
600
|
|
211
|
150
|
219,1
|
179
|
+0,63
|
1000
|
25
|
17,4
|
18,6
|
800
|
500
|
70
|
15
|
262
|
132
|
120
|
219,1
|
22,2
|
|
212
|
30
|
523
|
268
|
|
213
|
45
|
785
|
414
|
|
214
|
60
|
1047
|
577
|
|
215
|
90
|
1571
|
1000
|
|
р =
13,8 МПа, t = 575
°C; р = 13,8 МПа, t = 565 °C;
р = 9,8 МПа, t = 600 °C
|
|
216
|
200
|
3
|
273
|
221
|
+0,72
|
1370
|
30
|
21,7
|
23,7
|
800
|
650
|
75
|
15
|
359
|
180
|
180
|
273,0
|
28,0
|
|
217
|
30
|
717
|
367
|
|
218
|
45
|
1076
|
568
|
|
219
|
60
|
1435
|
791
|
|
220
|
90
|
2152
|
1370
|
|
221
|
250
|
323,9
|
264
|
+0,81
|
1370
|
36
|
25,4
|
27,5
|
800
|
800
|
100
|
15
|
359
|
180
|
256
|
323,9
|
32,0
|
|
222
|
30
|
717
|
367
|
|
223
|
45
|
1076
|
568
|
|
224
|
60
|
1435
|
791
|
|
225
|
90
|
2152
|
1370
|
|
(226)
|
300
|
406,4
|
333
|
+0,89
|
1600
|
45
|
31,7
|
34,2
|
1100
|
2400
|
120
|
15
|
419
|
211
|
401
|
406,4
|
40,0
|
|
(227)
|
30
|
837
|
429
|
|
(228)
|
45
|
1256
|
663
|
|
(229)
|
60
|
1675
|
924
|
|
(230)
|
90
|
2512
|
1600
|
|
(231)
|
350
|
457
|
373
|
+0,89
|
1800
|
50
|
35,5
|
39,2
|
1100
|
2400
|
135
|
15
|
471
|
237
|
502
|
457,0
|
45,0
|
|
(232)
|
30
|
942
|
482
|
|
(233)
|
45
|
1414
|
746
|
|
(234)
|
60
|
1885
|
1039
|
|
(235)
|
90
|
2827
|
1800
|
|
(236)
|
400
|
508
|
414
|
+0,97
|
2000
|
55
|
39,5
|
43,5
|
1100
|
2400
|
110
|
15
|
524
|
263
|
614
|
508,0
|
50,0
|
|
(237)
|
30
|
1047
|
539
|
|
(238)
|
45
|
1570
|
828
|
|
(239)
|
60
|
2094
|
1159
|
|
(240)
|
90
|
3142
|
2000
|
|
р = 13,8 МПа, t = 600 °C; р = 13,8 МПа, t =
575 °C
|
|
(241)
|
15
|
2
|
26,9
|
-
|
-
|
100
|
5,0
|
3,2
|
-
|
150
|
100
|
-
|
15
|
26
|
13
|
2,7
|
26,9
|
5,0
|
|
(242)
|
30
|
52
|
27
|
|
(243)
|
45
|
79
|
41
|
|
(244)
|
60
|
105
|
58
|
|
(245)
|
90
|
157
|
100
|
|
р = 9,8 МПа, t = 575 °C; р = 9,8 МПа,
t = 565 °C
|
|
246
|
50
|
2
|
60,3
|
-
|
-
|
300
|
6,3
|
4,0
|
-
|
150
|
250
|
-
|
15
|
79
|
40
|
8,39
|
60,3
|
6,3
|
|
247
|
30
|
157
|
80
|
|
248
|
45
|
236
|
124
|
|
249
|
60
|
314
|
173
|
|
250
|
90
|
471
|
300
|
|
251
|
80
|
4
|
88,9
|
74
|
+0,46
|
400
|
8,8
|
5,7
|
6,3
|
150
|
250
|
40
|
15
|
105
|
53
|
17,4
|
88,9
|
8,8
|
|
252
|
30
|
209
|
107
|
|
253
|
45
|
314
|
166
|
|
254
|
60
|
419
|
231
|
|
255
|
90
|
628
|
400
|
|
р =
9,8 МПа, t = 575 °C; р =
9,8 МПа, t = 565 °C
|
|
(256)
|
100
|
3
|
114,3
|
95
|
+0,54
|
550
|
11,0
|
7,2
|
8,2
|
500
|
500
|
60
|
15
|
144
|
72
|
28,0
|
114,3
|
11,0
|
|
(257)
|
30
|
288
|
147
|
|
(258)
|
45
|
432
|
228
|
|
(259)
|
60
|
576
|
318
|
|
(260)
|
90
|
864
|
550
|
|
(261)
|
150
|
168,3
|
140
|
+0,63
|
650
|
16
|
10,1
|
12,5
|
500
|
500
|
70
|
15
|
170
|
86
|
60,1
|
168,3
|
16,0
|
|
(262)
|
30
|
340
|
174
|
|
(263)
|
45
|
511
|
269
|
|
(264)
|
60
|
681
|
375
|
|
(265)
|
90
|
1021
|
650
|
|
(266)
|
200
|
219,1
|
188
|
+0,63
|
1000
|
20
|
13,2
|
14,1
|
500
|
500
|
80
|
15
|
262
|
132
|
98,2
|
219,1
|
17,5
|
|
(267)
|
30
|
524
|
268
|
|
(268)
|
45
|
785
|
414
|
|
(269)
|
60
|
1047
|
577
|
|
(270)
|
90
|
1571
|
1000
|
|
271
|
250
|
273
|
233
|
+0,72
|
1370
|
25
|
16,4
|
18,2
|
800
|
650
|
70
|
15
|
359
|
180
|
153
|
273,0
|
22,2
|
|
272
|
30
|
717
|
367
|
|
273
|
45
|
1076
|
568
|
|
274
|
60
|
1435
|
791
|
|
275
|
90
|
2152
|
1370
|
|
(276)
|
300
|
355,6
|
305
|
+0,89
|
1400
|
30
|
20,9
|
23,1
|
1100
|
2400
|
85
|
15
|
367
|
184
|
241
|
355,6
|
28,0
|
|
(277)
|
30
|
733
|
375
|
|
(278)
|
45
|
1100
|
580
|
|
(279)
|
60
|
1466
|
808
|
|
(280)
|
90
|
2200
|
1400
|
|
(281)
|
350
|
406,4
|
348
|
+0,89
|
1600
|
36
|
23,8
|
26,5
|
1100
|
2400
|
100
|
15
|
419
|
211
|
329
|
406,4
|
32,0
|
|
(282)
|
30
|
837
|
429
|
|
(283)
|
45
|
1256
|
663
|
|
(284)
|
60
|
1675
|
924
|
|
(285)
|
90
|
2512
|
1600
|
|
(286)
|
400
|
457
|
391
|
+0,89
|
1800
|
40
|
26,7
|
30,0
|
1100
|
2400
|
110
|
15
|
471
|
237
|
411
|
457,0
|
36,0
|
|
(287)
|
30
|
942
|
482
|
|
(288)
|
45
|
1414
|
746
|
|
(289)
|
60
|
1885
|
1039
|
|
(290)
|
90
|
2827
|
1800
|
|
р = 13,8 МПа, t = 565 °C; р = 9,8 МПа, t = 600 °C; р = 9,8 МПа, t = 575 °C; р =
9,8 МПа, t = 565
°C
|
|
(291)
|
20
|
2
|
26,9
|
-
|
-
|
100
|
4,0
|
2,5
|
-
|
150
|
100
|
-
|
15
|
26
|
13
|
2,26
|
26,9
|
4,0
|
|
(292)
|
30
|
52
|
27
|
|
(293)
|
45
|
79
|
41
|
|
(294)
|
60
|
105
|
58
|
|
(295)
|
90
|
157
|
100
|
|
р = 4,02 МПа, t = 600 °C;
р = 4,02 МПа,
t = 575 °C
|
|
296
|
300
|
3
|
323,9
|
293
|
+0,81
|
1370
|
20,0
|
12,4
|
12,7
|
800
|
800
|
80
|
15
|
359
|
180
|
150
|
323,9
|
17,5
|
|
297
|
30
|
717
|
367
|
|
298
|
45
|
1076
|
568
|
|
299
|
60
|
1435
|
791
|
|
300
|
90
|
2152
|
1370
|
|
(301)
|
350
|
406,4
|
370
|
+0,89
|
1600
|
22,2
|
15,2
|
15,4
|
1100
|
2400
|
65
|
15
|
419
|
211
|
210
|
406,4
|
20,0
|
|
(302)
|
30
|
837
|
429
|
|
(303)
|
45
|
1256
|
663
|
|
(304)
|
60
|
1675
|
924
|
|
(305)
|
90
|
2512
|
1600
|
|
(306)
|
400
|
457
|
417
|
+0,89
|
1800
|
25
|
17,0
|
17,1
|
1100
|
2400
|
75
|
15
|
471
|
237
|
266
|
457
|
22,2
|
|
(307)
|
30
|
942
|
482
|
|
(308)
|
45
|
1414
|
746
|
|
(309)
|
60
|
1885
|
1039
|
|
(310)
|
90
|
2827
|
1800
|
|
(311)
|
450
|
508
|
463
|
+0,97
|
2000
|
28
|
18,9
|
19,2
|
1100
|
2400
|
70
|
15
|
524
|
263
|
331
|
508
|
25,0
|
|
(312)
|
30
|
1047
|
539
|
|
(313)
|
45
|
1570
|
828
|
|
(314)
|
60
|
2094
|
1159
|
|
(315)
|
90
|
3142
|
2000
|
|
р = 4,02 МПа, t = 565 °C
|
|
316
|
300
|
3
|
323,9
|
299
|
+0,81
|
1370
|
17,5
|
10,0
|
10,4
|
800
|
800
|
70
|
15
|
359
|
180
|
132
|
323,9
|
14,2
|
|
317
|
30
|
717
|
367
|
|
318
|
45
|
1076
|
568
|
|
319
|
60
|
1435
|
791
|
|
320
|
90
|
2152
|
1370
|
|
(321)
|
350
|
406,4
|
376
|
+0,89
|
1600
|
20,0
|
12,0
|
12,6
|
1100
|
2400
|
80
|
15
|
419
|
211
|
191
|
406,4
|
17,5
|
|
(322)
|
30
|
837
|
429
|
|
(323)
|
45
|
1256
|
663
|
|
(324)
|
60
|
1675
|
924
|
|
(325)
|
90
|
2512
|
1600
|
|
(326)
|
400
|
457
|
422
|
+0,89
|
1800
|
22,2
|
13,7
|
14,4
|
1100
|
2400
|
65
|
15
|
471
|
237
|
238
|
457,0
|
20,0
|
|
(327)
|
30
|
942
|
482
|
|
(328)
|
45
|
1414
|
746
|
|
(329)
|
60
|
1885
|
1039
|
|
(330)
|
90
|
2827
|
1800
|
|
(331)
|
450
|
508
|
469
|
+0,97
|
2000
|
25,0
|
15,5
|
16,3
|
1100
|
2400
|
65
|
15
|
524
|
263
|
298
|
508,0
|
22,2
|
|
(332)
|
30
|
1047
|
539
|
|
(333)
|
45
|
1570
|
828
|
|
(334)
|
60
|
2094
|
1159
|
|
(335)
|
90
|
3142
|
2000
|
|
р = 4,02 МПа, t = 600 °C;
р = 4,02 МПа, t = 575
°C; р = 4,02 МПа, t = 565
°C
|
|
(336)
|
20
|
2
|
26,9
|
-
|
-
|
100
|
3,2
|
2,0
|
-
|
100
|
100
|
-
|
15
|
26
|
13
|
1,87
|
26,9
|
3,2
|
|
(337)
|
30
|
52
|
27
|
|
(338)
|
45
|
79
|
41
|
|
(339)
|
60
|
105
|
58
|
|
(340)
|
90
|
157
|
100
|
|
341
|
50
|
60,3
|
-
|
-
|
300
|
5,6
|
2,7
|
-
|
150
|
250
|
-
|
15
|
79
|
40
|
7,55
|
60,3
|
5,6
|
|
342
|
30
|
157
|
80
|
|
343
|
45
|
236
|
124
|
|
344
|
60
|
314
|
173
|
|
345
|
90
|
471
|
300
|
|
346
|
80
|
4
|
88,9
|
78
|
+0,46
|
400
|
6,3
|
3,8
|
4,2
|
150
|
250
|
40
|
15
|
105
|
53
|
12,8
|
88,9
|
6,3
|
|
347
|
30
|
209
|
107
|
|
348
|
45
|
314
|
166
|
|
349
|
60
|
419
|
231
|
|
350
|
90
|
628
|
400
|
|
(351)
|
100
|
3
|
114,3
|
102
|
+0,54
|
550
|
7,1
|
4,9
|
5,1
|
500
|
500
|
55
|
15
|
144
|
72
|
18,8
|
114,3
|
7,1
|
|
(352)
|
30
|
288
|
147
|
|
(353)
|
45
|
432
|
228
|
|
(354)
|
60
|
576
|
318
|
|
(355)
|
90
|
864
|
550
|
|
356
|
150
|
168,3
|
151
|
+0,63
|
650
|
10,0
|
6,6
|
7,0
|
500
|
500
|
55
|
15
|
170
|
86
|
39,0
|
168,3
|
10,0
|
|
357
|
30
|
340
|
174
|
|
358
|
45
|
511
|
269
|
|
359
|
60
|
681
|
375
|
|
360
|
90
|
1021
|
650
|
|
361
|
200
|
219,1
|
195
|
+0,63
|
1000
|
14,2
|
8,6
|
9,8
|
500
|
500
|
60
|
15
|
262
|
132
|
71,8
|
219,1
|
14,2
|
|
362
|
30
|
524
|
268
|
|
363
|
45
|
785
|
414
|
|
364
|
60
|
1047
|
577
|
|
365
|
90
|
1571
|
1000
|
|
366
|
250
|
273
|
245
|
+0,72
|
1370
|
17,5
|
10,7
|
11,5
|
800
|
650
|
70
|
15
|
359
|
180
|
110
|
273,0
|
16,0
|
|
367
|
30
|
717
|
367
|
|
368
|
45
|
1076
|
568
|
|
369
|
60
|
1435
|
791
|
|
370
|
90
|
2152
|
1370
|
|
р = 13,8 МПа, t = 575 °C;
р = 13,8
МПа, t = 565 °C; р = 9,8 МПа, t = 600 °C;
р = 9,8 МПа; р = 9,8 МПа, t = 575
°C; р = 9,8 МПа, t = 565 °C;
р = 4,02 МПа, t =
600 °C; р =
4,02 МПа, t = 575 °C; р = 4,02 МПа, t = 565 °C
|
|
(371)
|
10
|
2
|
17,2
|
-
|
-
|
80
|
3,2
|
1,8
|
-
|
100
|
100
|
-
|
15
|
21
|
11
|
1,1
|
17,2
|
3,2
|
|
(372)
|
30
|
42
|
21
|
|
(373)
|
45
|
63
|
33
|
|
(374)
|
60
|
84
|
46
|
|
(375)
|
90
|
126
|
80
|
|
* Размеры для справок
|
|
Ключевые слова: тепловые станции, паропроводы,
отводы гнутые, хромистая сталь, конструкция, размеры, материалы
|
ЛИСТ
РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Изм.
|
Номера
листов (страниц)
|
Номер
документа
|
Срок
введения изменений
|
Подпись
|
Дата
|
|
Измененных
|
Замененных
|
Новых
|
Аннулированных
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
