РЕКОМЕНДАЦИИ
по проектированию
цветовой отделки интерьеров
общественных зданий

Рекомендовано к изданию решением секции строительной светотехники НТС НИИСФ Госстроя СССР.

Содержат общие положения по выбору значений параметров отделки интерьеров общественных зданий, конкретные рекомендации для помещений общеобразовательных школ, административных зданий, универсамов, домов отдыха для семейных с детьми, методику проектирования цветовой отделки, способы определения цветовых параметров.

Для архитекторов, проектирующих цветовую отделку интерьеров; дизайнеров, проектирующих цветовую отделку оборудования.

Табл. 19, ил. 10

Авторы: кандидаты техн. наук М.И. Краснов, Н.М. Беляева; инж. Т.Б. Дозорцева; канд. техн. наук Ю.С. Рябов (НИИСФ Госстроя СССР); канд. техн. наук Г.В. Каменская, инж. Л.П. Юдин (ЦНИИЭП инженерного оборудования); канд. техн. наук. А.Б. Матвеев (МЭИ); архит. Е.С. Боровская (ЦНИИЭП торгово-бытовых зданий); канд. архитектуры Л.Б. Цилли (ЦНИИЭП курортно-туристских зданий и комплексов); канд. техн. наук Е.С. Пономарева (Белорусский политехнический институт).

ПРЕДИСЛОВИЕ

Цветовая отделка поверхностей интерьера является составляющей светоцветовой среды (СЦС) помещений. СЦС - это в свою очередь элемент среды жизнедеятельности людей, воспринимаемый человеком по соотношениям яркостей и цветностей в пространстве и времени.

СЦС формируется с помощью следующих средств: величины и направленности световых потоков, спектральных характеристик естественного и искусственного света; спектральных и интегральных характеристик отделочных и светопропускающих материалов.

Цветовые параметры отделки находятся в зависимости от характеристик освещения. В частности, характеристики одного и того же цвета зависят от цветопередачи и цветности излучения источников света, освещающих его; общий характер среды: «активизирующий», «угнетающе-сумеречный», «нейтральный» - зависит от сочетания уровня освещенности, цветности освещения и отделки. Это говорит о том, что проектирование цветовой отделки архитекторами и проектирование освещения светотехниками должно осуществляться в творческом содружестве и быть направлено к одной цели - созданию комфортной СЦС для жизнедеятельности людей.

Для решения поставленной задачи важно знать и учитывать характер деятельности человека, особенности воздействия цвета на человека и восприятия цвета в разных условиях наблюдения.

Деятельность человека в помещениях зданий, отнесенных к категории общественных, разнообразна. Зрительная работа может соответствовать работе в производственных помещениях (ателье, конструкторские бюро и т.д.) или ограничиваться лишь обзором интерьера (помещения для лечения, отдыха). Объекты труда могут быть цветными и ахроматическими, работа может быть точной и малой точности, с высокой степенью напряжения и без него.

В зависимости от вида зрительной работы требования к цветовой отделке меняются. Для формулирования требований зрительные работы классифицированы по трем признакам: «требования к цветоразличению», «точность зрительной работы», «степень психофизиологической нагрузки».

При создании комфортной СЦС в интерьере принять выделять две основные группы требований к цветовой отделке: физиолого-гигиенические и психоэстетические.

От цветовых параметров, отнесенных к физиолого-гигиеническим, непосредственно зависят чувствительность зрительного анализатора и, следовательно, работоспособность человека. Например, цветоразличительная способность глаза в ахроматическом окружении выше, чем в цветовом. В связи с этим для работ, связанных с контролем цвета, например, предусматривают отделку поверхности интерьера ахроматическими цветами. С другой стороны, установлено, что для точных зрительных работ при отсутствии требований к цветоразличению окружение без цветовых контрастов не полезно - вызывает снижение работоспособности и повышение утомления, вероятно из-за монотонности среды. Насыщенные цвета больших по площади поверхностей способствуют быстрому развитию утомления. Оптимальными по зрительной работоспособности являются цвета объектов, насыщенность которых и угловые размеры установлены на основе данных, характеризующих работоспособность и утомление. Цветовой тон при работе, не связанной с цветоразличением, на работоспособность не влияет.

Цветовые параметры отделки, отнесенные к категории психоэстетических, непосредственно влияют на психологическое и эмоциональное состояние человека и только опосредованно - на его работоспособность.

Психоэстетическая роль цвета проявляется через гармоничность цветовой композиций, согласованность с природным пейзажем по колориту и контрастам. Цветовая отделка в интерьере является действенным фактором психоэмоционального воздействия на человека на основе субъективных ассоциаций. Природные ассоциации, в частности, легли в основу деления цветов на «теплые» и «холодные», «возбуждающие» и «успокаивающие», что важно учитывать в лечебных учреждениях, а при необходимости и в производственных. В комплексе параметров, регламентируемых для удовлетворения психоэстетических требований, важную роль играет цветовой тон. Характеристика цветового тона (длина волны) регламентируется в зависимости от степени психофизиологической нагрузки, светоклиматических особенностей района строительства, ориентации светопроемов, уровня освещенности.

Для выделения частей горизонта с экстремальными характеристиками инсоляционного режима использовано понятие гелиотермической оси^* в различных климатических зонах страны. В соответствии с имеющимися данными по указанному принципу выделены секторы с минимальным поступлением прямого солнечного света - «север», с максимальным - «юг», с промежуточным - «восток», «запад» (табл. 1).

Таблица 1

Светоклиматическое зонирование ориентации светопроемов

_____________

^* Гелиотермическая ось - азимут солнца в момент максимальной температуры наружного воздуха; изменяет направление в зависимости от географической широты и климата.

Для помещений, в которых выполняются различные зрительные задачи, значимость тех или иных требований различна. В помещениях для напряженных зрительных работ физиолого-гигиенические требования являются основными. Однако это не означает, что эстетика интерьера при этом не имеет значения. В помещениях, где зрительная работа сводится в основном к обзору окружающего пространства (фойе театров, актовые залы, рекреации учебных заведений и т.д.), преобладающими являются эстетические требования. Требования обеих групп для одного интерьера должны согласовываться между собой.

Совершенствование СЦС с помощью цветовой отделки невозможно без знания особенностей ощущения цвета в разных условиях наблюдения и умения выражать количественно эти ощущения. Систематизация методов оценки цветовых параметров начата в «Руководстве по проектированию цветовой отделки интерьеров жилых, лечебных и производственных зданий». (М., Стройиздат, 1978). Изложенные в Руководстве методы являются основными. Дополнительно получены и используются новые данные об изменении ощущения цвета при переходе от модели цветового решения в виде колерных карт к эскизу и закономерности восприятия цвета объекта разных угловых размеров на цветном фоне, что имеет место в интерьере.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие Рекомендации распространяются на цветовую отделку интерьеров вновь строящихся и реконструируемых общественных зданий.

1.2. При выборе цветовой отделки следует учитывать:

характеристики зрительной работы (табл. 2);

уровень нормируемой освещенности на рабочем месте в соответствии с точностью зрительной работы (СНиП II-4-79) (табл. 2);

степень психофизиологической нагрузки (табл. 3);

световой климат района строительства и ориентацию светопроемов помещений (СНиП II-4-79) (табл. 1).

1.3. Для обеспечения физиолого-гигиенических требований к СЦС для разных зрительных задач следует регламентировать следующие параметры (табл. 4) для центральной зоны:

оптимальное значение количества цвета для фона;

оптимальное значение цветового контраста между объектом труда и фоном; для периферической зоны - допускаемые значения количества цвета основных поверхностей и оборудования.

Примечание. Основные понятия, терминология и способы определения цветовых параметров отделки в разных условиях наблюдения приведены в прил. 1, 2.

1.4. Для обеспечения психоэстетических требований СЦС для разной степени психофизиологической нагрузки при выполнении работы по табл. 5 следует выбирать параметры:

цветовой тон;

количество цвета;

допускаемый цветовой контраст между основными поверхностями и оборудованием;

тип цветовой гармонии;

уровень требований к гармоничности цветовой отделки;

требования к характеристике направленного психоэмоционального воздействия.

1.5. Распределение помещений общественных зданий по группам в соответствии со зрительными задачами и степенью психофизиологической нагрузки следует производить по табл. 6.

1.6. Регламентированные параметры цветовой отделки следует выбирать для интерьеров общеобразовательных школ по табл. 10 - 12 (разд. 4); для административных помещений - по табл. 13 (разд. 5); для интерьеров домов отдыха семенных с детьми - по табл. 14 - 16 (разд. 6); для универсамов - по табл. 17 (разд. 7).

Таблица 2

Классификация зрительных работ по требованиям к цветоразличению

Таблица 3

Классификация зрительных работ по степени психофизиологической нагрузки

Таблица 4

Параметры цветовой отделки, отвечающие физиологическим требованиям (сочетание ахроматического оборудования на цветном фоне или цветного оборудования на ахроматическом фоне, фон - рабочая поверхность)

^* Угловой размер поверхностей определяется по методике, изложенной в прил. 1.

^** При угловом размере поверхности ³ 130° не рекомендуется окрашивать всю площадь в один цвет, а следует применять для окраски несколько цветов. Если необходимо ахроматическое окружение, следует предусмотреть сочетание поверхностей с различным коэффициентом отражения.

Таблица 4а

Параметры цветовой отделки, отвечающие физиологическим требованиям (сочетание цветного оборудования на цветном фоне при работе с ахроматическими объектами, фон - рабочая поверхность)

Таблица 5

Параметры цветовой отделки, отвечающие психоэстетическим требованиям

Примечания: 1. В помещениях с повышенным выделением тепла рекомендуется из диапазонов l выбирать наименьшие значения.

2. Для лечебных помещений характеристики цветовой отделки выбираются по Руководству по проектированию цветовой отделки интерьеров жилых, лечебных и производственных зданий (М., Стройиздат, 1978).

3. Для полов допускается расширить диапазон l в сторону увеличения.

2. КЛАССИФИКАЦИЯ ПОМЕЩЕНИЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ ПО ХАРАКТЕРУ ВЫПОЛНЯЕМОЙ РАБОТЫ

Таблица 6

Распределение помещений общественных зданий по группам

3. МЕТОДИКА РАЗРАБОТКИ ПРОЕКТА ЦВЕТОВОЙ ОТДЕЛКИ ИНТЕРЬЕРОВ ОБЩЕСТВЕННЫХ ЗДАНИЙ

Методика проектирования цветовой отделки общественных зданий построена на базе основных положений, изложенных в Руководстве по проектированию цветовой отделки интерьеров жилых, лечебных и производственных зданий.

Проектирование цветовой отделки интерьера представляет собой многоступенчатый процесс, результатом которого является создание модели СЦС с заданными характеристиками.

Процесс моделирования цветовой среды в интерьере распадается на несколько этапов. На разных этапах архитектор оперирует различными видами моделей: предметно-пространственными (колерные карты, эскизы, макеты, экспериментальные объекты в натуре), логическими (сумма представлений о назначении помещения и характере выполняемой в нем работы) и математическими (система зависимостей, характеризующих закономерности восприятия цветовых параметров и способы их вычисления).

На каждом этапе происходят сбор и обработка информации, необходимой для перехода к следующему этапу. На первом этапе проектирования производится построение логической модели на основе комплексного анализа особенностей зрительной работы (с помощью данных табл. 1 - 3) и особенностей светового климата. В результате анализа формируются представления о:

характере зрительной работы с цветными и ахроматическими объектами;

уровне освещенности на рабочем месте в соответствии с точностью зрительной работы;

степени психофизиологической нагрузки;

световом климате района строительства и ориентации светопроемов помещений;

поле зрения (объект труда, фон, рабочая поверхность, периферическая зона) (рис. 1).

На этом этапе архитектор получает представление о системе освещения объекта и помещения, в том числе о типе источника искусственного света.

Результаты анализа рекомендуется фиксировать в табл. 7.

На втором этапе происходит составление первой предварительной математической модели цвета. На данном этапе архитектор оперирует колориметрическими понятиями цвета, что позволяет производить расчеты цветовых параметров, отвечающих условиям, заданным первой понятийной моделью. Предложенная последовательность проектирования предопределяет развитие схемы от объекта труда, фона, рабочей поверхности (центральная зона) к ближнему и дальнему окружению (периферическая зона).

Рис. 1. Поле зрения работающего

Таблица 7

Наименование объекта...

Климатическая зона района строительства

На основе данных комплексного анализа в соответствии с настоящими рекомендациями определяются характеристики поверхностей оборудования и интерьера:

для центральной зоны (по табл. 4);

количество цвета Q;

цветовой контраст объекта труда с фоном или оборудованием DЕ;

для периферической зоны (по табл. 4, 5);

допускаемое количество цвета Q;

диапазон, значений цветового тона l;

тип цветовой гармонии;

уровень требований к гармоничности цветовой отделки.

Выбранные характеристики сводятся в табл. 8.

Таблица 8

Наименование объекта...

На третьем этапе осуществляется построение предметно-пространственной модели на основе данных табл. 8 и параметров, установленных на основе анализа структуры внутреннего пространства интерьера по схеме (табл. 9).

Таблица 9

Наименование объекта...

На третьем этапе модель представляет собой предварительный эскиз цветового решения проектируемого интерьера.

Отбор образцов для эскиза производится по эталонам, ГОСТам, и отраслевым нормалям на серийно выпускаемое оборудование, заводским каталогам готовой продукции, альбомам колеров. Характеристики отобранных образцов контролируются при естественном свете визуальным сопоставлением с аттестованными образцами цвета из атласа цветов ВНИИметрологии им. Д.И. Менделеева, опорной шкалы СН 181-70 или Альбома колеров (авт. В.К. Крауклис, Л.: Стройиздат, 1973), осуществляемом на ахроматическом фоне.

На четвертом этапе должна происходить корректировка характеристик образцов цвета в соответствии с условиями восприятия цвета в проектируемом интерьере, а именно указанными в прил. 1 и 2 способами учитываются изменения параметра «количество цвета» при переходе от образца небольшого размера, рассматриваемого на ахроматическом фоне, к поверхности реального углового размера, наблюдаемой на цветном фоне или в перспективном изображении на эскизе.

Изменение количества цвета поверхностей объектов влечет за собой изменение величины цветового контраста.

После корректировки цветовой схемы с учетом условий наблюдения осуществляются оценка искажений цвета при запроектированном искусственном источнике света и выбор оптимальных сочетаний в соответствии с Руководством по учету цветопередачи (М.: Стройиздат, 1980).

Рекомендуется повторить табл. 8.

На пятом этапе происходит построение окончательного варианта предметно-пространственной модели в виде колерных карт, эскизов, макетов. Результатом этого этапа является составление проектной документации.

На основе представленной методики, данных о влиянии цвета на состояние человека, закономерностей восприятия цвета в разных условиях наблюдения составлены рекомендации по цветовой отделке интерьеров общеобразовательных школ, административных зданий, домов отдыха для семейных с детьми и универсамов (разделы 4 - 7). Указанные диапазоны и значения регламентируемых параметров должны быть обеспечены в интерьере. Для удовлетворения этого требования при проектировании цветовой отделки по этим рекомендациям параметры колерных карт следует предварительно откорректировать с учетом данных прил. 1, 2.

4. ЦВЕТОВАЯ ОТДЕЛКА ИНТЕРЬЕРОВ ОБЩЕОБРАЗОВАТЕЛЬНЫХ ШКОЛ

В рабочих помещениях школы выполняются зрительные работы следующих видов (по табл. 6): сопоставление цвета - кабинеты обслуживающих видов труда, рисования и т.д.; различение цветовых объектов - кабинеты истории, географии и т.д.; работы, для которых требования к цветоразличению отсутствуют: классные комнаты и кабинеты, читальный зал, мастерские и др. Во всех этих помещениях осуществляется точная зрительная работа при фиксированной линии зрения учащихся. Степень психофизиологической нагрузки в этих помещениях высокая. При разработке проекта цветовой отделки этих помещений уделяется большое внимание физиологическим требованиям. Выбор цвета поверхностей в классе диктуется требованиями обеспечения высокой работоспособности школьников, центральную зону поля зрения занимает классная доска или верхняя поверхность стола.

В ряде помещений, предназначенных в основном для отдыха (рекреационные помещения, актовый и обеденный залы), зрительная работа характеризуется как общее восприятие интерьера. В этих помещениях параметры цветовой отделки предопределяются в основном психоэстетическими требованиями. Здесь допустимы большие контрасты по цветности и светлоте в поле зрения, активное использование декоративных элементов, средств визуальной информации, цветовых акцентов и т.д.

Цветовое решение школьного интерьера следует проектировать на основе анализа всего комплекса школьных помещений в их взаимосвязи. Исходной точкой является выбор гаммы цветов для минимальной функциональной ячейки. Минимальной функциональной ячейкой является группа смежных помещений: класс - рекреация, актовый зал - фойе, лаборатория - лаборантская, спортзал - раздевалка. Наиболее важной является ячейка класс - рекреация, так как переменному цветовому воздействию этих двух помещений ученики подвергаются наиболее часто и в постоянной ритмической последовательности.

Для разных возрастных групп цветовая схема ячейки различна по двум причинам: цветовое предпочтение не остается неизменным на протяжении всей школьной жизни ребенка; в младших классах занятия проводятся в одном помещении, а в старших - по кабинетной системе (класс А - рекреация - класс Б). Дети младшего возраста любят насыщенные цвета, преимущественно теплые, по мере роста детей их вкусы смещаются в сторону холодных ненасыщенных цветов. Это должно учитываться в помещениях для занятий, в частности помещения для занятий старшеклассников целесообразно делать отличными друг от друга по цветовому тону.

Цвет примыкающей к классу рекреации выбирается из группы контрастных цветов. В младших классах количество доминирующего в рекреации цвета должно быть М3, количество цвета акцентных цветов большое (Б1 - Б3). Для детей старшего школьного возраста рекомендуемое количество цвета M1.

Потолки в помещениях общеобразовательных школ, кроме помещений для отдыха, рекомендуется делать белыми с коэффициентом отражения 70 - 80 %. Рекомендуемые параметры цветовой отделки общеобразовательных школ приведены в табл. 10 - 12.

5. ЦВЕТОВАЯ ОТДЕЛКА ИНТЕРЬЕРОВ АДМИНИСТРАТИВНЫХ ЗДАНИЙ

К административным помещениям следует отнести рабочие кабинеты, читальные залы, архивы, помещения управления проектных и научно-исследовательских учреждений и т.д. Работа в них связана со зрительным напряжением, различение объектов труда происходит при фиксированном направлении линии зрения работающего, требования к цветоразличению, как правило, отсутствуют. Степень психофизиологической нагрузки характеризуется как высокая. Центральную зону поля зрения занимает рабочий стол. Диапазоны цветовых параметров отделки приведены в табл. 13.

6. ЦВЕТОВАЯ ОТДЕЛКА ИНТЕРЬЕРОВ ДОМОВ ОТДЫХА ДЛЯ СЕМЕЙНЫХ С ДЕТЬМИ

В соответствии с классификацией помещений общественных зданий (раздел 2) в различных помещениях домов отдыха выполняются различные виды зрительных работ, сопровождающиеся как фиксированной линией зрения во врачебных и процедурных кабинетах, так и общим восприятием интерьера в гостиных и холлах.

При проектировании цветовой отделки интерьера необходимо учитывать требования создания композиционного единства с другими помещениями. Например, при комплексном решении группы помещений шальная ячейка - коридор - гостиный и лифтовый холлы рекомендуется принимать цвета с увеличивающимися значениями количества цвета и цветовых контрастов (малые - для спальных ячеек, несколько большие - для коридоров и еще большие - для лифтового холла). Функциональное назначение спальных комнат требует создания успокаивающей цветовой среды.

Гостиные холлы могут иметь цветовое решение, контрастное к цветовому решению коридора. Для холлов, предназначенных для отдыха, допускается не учитывать ориентацию по сторонам горизонта.

Коридоры относятся к помещениям с нерегламентируемым характером среды. Для коридоров без естественного света рекомендуется теплая гамма, количество цвета М3. При выборе цветового тона коридоров с остеклением (галерейного типа) следует учитывать ориентацию по сторонам горизонта.

Рекомендуемые параметры цветовой отделки домов отдыха для семейных с детьми приведены в табл. 14 - 16.

Таблица 10

Рекомендуемые цветовые параметры отделки интерьеров обще образовательных школ и типы источников света

Районы севернее 60° с.ш.

Таблица 11

Рекомендуемые цветовые параметры отделки интерьеров общеобразовательных школ и типы источников света

Районы севернее 45° с.ш., южнее 60° с.ш.

Таблица 12

Рекомендуемые цветовые параметры отделки интерьеров общеобразовательных школ и типы источников света

Районы южнее 45 ° с.ш.

Таблица 13

Рекомендуемые цветовые параметры отделки интерьеров административных помещений и типы источников света

Таблица 14

Рекомендуемые цветовые параметры отделки интерьеров домов отдыха и типы источников света

Районы севернее 60° с.ш.

Таблица 15

Рекомендуемые цветовые параметры отделки интерьеров домов отдыха и типы источников света

Районы севернее 45° с.ш., южнее 60° с.ш.

Таблица 16

Рекомендуемые цветовые параметры отделки интерьеров домов отдыха и типы источников света

Районы южнее 45° с.ш.

7. ЦВЕТОВАЯ ОТДЕЛКА УНИВЕРСАМОВ

В помещениях универсамов выполняется зрительная работа, связанная с различением цветных объектов без контроля цвета при освещенности 300 лк и более.

Степень напряжения зрительной и нервной системы - высокая, умеренная и слабая. Для покупателей зрительная задача заключается в различении объектов при нефиксированной линии зрения и обзоре окружающего пространства. Для сотрудников универсама в большинстве случаев направление линии зрения фиксировано - залы подготовки товаров к продаже, работа кассиров. Основные поверхности торгового зала универсама рекомендуется окрашивать в ахроматические цвета или цвета с очень малой насыщенностью. Такая нейтральная окраска увеличивает коэффициент использования осветительной установки, обеспечивает равномернее распределение яркости и насыщенности помещения светом, служит благоприятным фоном для разнообразных по цвету, форме и фактуре товаров, зрительно увеличивает пространство зала.

Для избежания монотонности в цветовом решении рекомендуется вводить акцентные цвета. Так, торговое оборудование, близкое по цвету к полу и стенам, рекомендуется отделывать цветной полосой, проходящей по низу или по верху оборудования. Количество цвета полосы рекомендуется большим. Например, белое оборудование зрительно отделяется от светло-серых стен и темно-серого пола полосой ярко-оранжевого, красного или какого-либо другого насыщенного цвета. Причем назначение такой полосы не только декоративно-эстетическое, но и функциональное: четко вырисовывая ряды в зале, она помогает направлять потоки покупателей. Цвет этих полос должен гармонировать с цветом основных поверхностей помещения. Отдельные предметы оборудования также могут быть оформлены в акцентные цвета, например кассовые кабины, отдельные холодильные шкафы и т.д. Большой цветовой контраст объектов со стенами и полом делает их более заметными и облегчает ориентацию покупателей.

Разрабатывая общее цветовое решение, необходимо учитывать систему зрительных коммуникаций, включающую рекламно-информационные вывески, указатели, табло, ценники и т.п. Система зрительной коммуникации выполняет как функции рекламы и информации, так и декоративного элемента интерьера, придает ему выразительность, подчеркивает специфику, вносит светоцветовые акценты. Средства зрительной информации должны быть согласованы с архитектурно-функциональным построением предметно-пространственной среды, включая размещение торгового оборудования.

В 1977 г. производственным комбинатом «Росторгреклама» разработана «Единая номенклатура торговой рекламы», которой рекомендуется пользоваться при проектировании универсама.

Для местного освещения продуктов рекомендуется использовать люминесцентные лампы:

Мясные продукты, птица, молоко гастрономия, кондитерские изделия..........................................................................................................	ЛЕ, ЛБЦТ
Рыба.............................................................................................	ЛД
Хлеб, вино, бакалея....................................................................	ЛБ

Ориентация светопроемов по сторонам горизонта, а также светоклиматические особенности района при проектировании торговых залов не учитываются. Рекомендуемые параметры цветовой отделки универсамов приведены в табл. 17.

Таблица 17

Рекомендуемые цветовые параметры отделки интерьеров универсамов и типы источников света

______________

^* На оборудовании необходимо предусмотреть цветовые акценты - яркие цветные полосы и т.д. (количество цвета ³ Б1).

ПРИЛОЖЕНИЕ 1

ОСНОВНЫЕ ПОНЯТИЯ И ТЕРМИНОЛОГИЯ

В основе системы нормируемых параметров цвета лежат характеристики ощущения цвета. Характеристики ощущения определяются при помощи колориметрических параметров цвета, которые вычисляются на основе приборных замеров.

Для цветовых расчетов используются два способа представления колориметрических параметров в стандартной колориметрической системе МКО.

Первый способ

Координаты цветности х, у, z - отношение каждой из трех координат цвета к их сумме (координаты цвета - количества трех основных цветов, необходимых для получения колориметрического равенства с измеряемым цветом).

Коэффициент отражения r - отношение отраженного светового потока к падающему потоку выражается в процентах.

Второй способ

Доминирующая длина волны l - длина волны монохроматического излучения, которое при сложении в определенных пропорциях со стандартным ахроматическим излучением дает цветовое равенство с рассматриваемым излучением, оценивается по диаграмме цветности х, у (рис. 2) и выражается в нанометрах (нм).

Чистота цвета Р - степень приближения рассматриваемого цвета к цвету монохроматического излучения, оценивается по диаграмме цветности ху (рис. 2) и выражается в долях единицы или в процентах.

Яркость L - выражается в канделах на квадратный метр (кд/м²) и для поверхностей с рассеянным отражением определяется по формуле

                                                                 (1)

где L - яркость поверхности, кд/м²; Е - освещенность поверхности, лк; r - коэффициент отражения, %.

Характеристики ощущения цвета - цветовой тон, насыщенность, светлота и основанные на них нормируемые параметры - количество цвета и цветовой контраст определяются в равноконтрастной системе цветовых ощущений.

Цветовой тон - характеристика воспринимаемого цвета, описываемая словами: синий, зеленый, желтый, красный, пурпурный и т.д., приближенно соответствует колориметрическому понятию «доминирующая длина волны» и выражается в нанометрах (нм).

Цветовой тон определяют по равноконтрастной диаграмме (рис. 3), проводя линию постоянного цветового тона - прямую линию из точки С^* через точку заданной цветности до пересечения с линией монохроматических излучений. На условном цветовом круге (рис. 4) приведены наименования цветов (соответствующие этим наименованиям номера) и их границы по X.

______________

^* Стандартный источник белого цвета С воспроизводит усредненную характеристику излучения дневного естественного света; координаты цветности источника С: х = 0,310; y = 0,316.

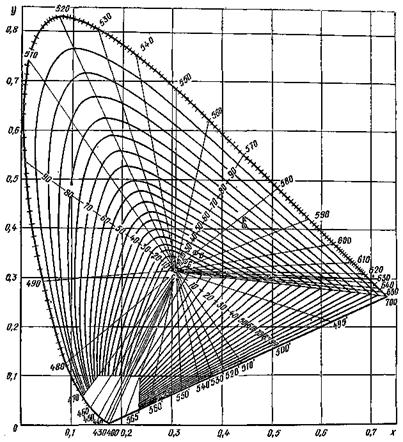

Рис. 2. Диаграмма цветности х, у (МКО 1931)

Насыщенность цвета Н - характеристика зрительного ощущения, служащая для оценки отличия цветного объекта с a = 4° от ахроматического объекта той же светлоты на ахроматическом фоне, оценивается числом порогов цветоразличения от точки С по равноконтрастной диаграмме цветности (рис. 3) до точки заданной цветности.

Концентрические окружности на условном цветовом круге (рис. 4) разделяют цвета по насыщенности: центральный круг - малые насыщенности (N1 - 16), средняя кольцевая зона - средние насыщенности (N16 - 30), большая кольцевая зона - большие насыщенности (N31 - 40). Градации насыщенности приняты по группам (табл. 18). Значения насыщенности цвета поверхностей с угловым размером a = 4°, окрашенных в цвета выкрасок из «Альбома колеров», представлены в прил. 3.

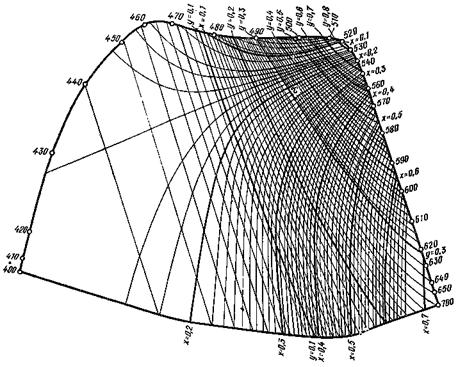

Рис. 3. Равноконтрастная диаграмма цветности; 1 мм = 3,2 порога

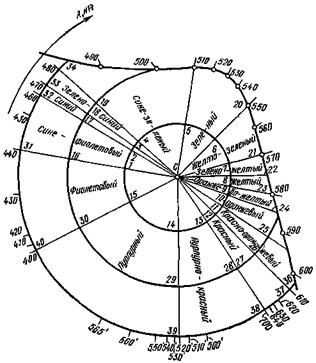

Рис. 4. Условный цветовой круг; 1 мм = 2,3 порога

Примечание. Порог цветоразличения - наименьшее цветовое различение, впервые замеченное человеком в определенных условиях наблюдения.

Способы определения насыщенности цвета образца

1. При известных координатах цветности образца х, у насыщенность цвета его Н определяется расстоянием (в порогах) на равноконтрастной диаграмме (рис. 3) между точкой С и точкой заданной цветности х, у.

Таблица 18

Градации насыщенности, количества цвета и цветового контраста

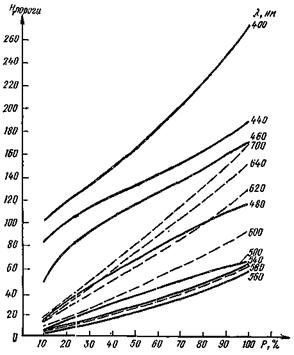

Рис. 5. Зависимость насыщенности цвета объекта от чистоты цвета

2. При известных чистоте цвета Р и цветовом тоне l образца насыщенность цвета его Н определяется по графику (рис. 5).

3. При наличии аттестованных по насыщенности цвета образцов насыщенность цвета любого образца определяется путем визуального сопоставления с аттестованными образцами на ахроматическом фоне с коэффициентом отражения r_ф = 20 - 40 % при естественном освещении в помещении, ориентированном на север или восток. Размеры сравниваемых образцов 50´50 мм.

Светлота В - уровень зрительного ощущения, производимого яркостью в зависимости от условий наблюдения, оценивается числом порогов от точки черного цвета.

Цветовой контраст DЕ - мера различения цветов по их цветовому тону, насыщенности и светлоте - выражается в порогах цветоразличения.

Количество цвета Q - характеристика зрительного ощущения, определяющая воспринимаемую насыщенность цвета объекта и зависящая от соотношения цветностей, яркостей и угловых размеров объекта и фона. Количество цвета определяется числом порогов цветоразличения. Градации насыщенности, количества цвета и цветового контраста приняты в соответствии с группами (табл. 18).

Угловой размер элемента интерьера a определяется по телесному углу, опирающемуся на поверхность, ограниченную видимыми габаритными размерами объекта наблюдения. Для расчета углового размера поверхности элементы интерьера различной формы сводятся к эквивалентному по площади квадрату. В случае сложной конфигурации выделяется несколько элементарных форм. При этом допускается, что линия зрения в любом случае перпендикулярна рассматриваемой поверхности. Угловой размер квадрата определяется по формуле

                                                         (2)

где а - сторона эквивалентного квадрата; l - расстояние до центра рассматриваемого элемента от глаза наблюдателя.

Угловой размер окружающего фона определяется разностью между угловым размером поверхности фона и угловым размером объекта.

Объект различения - рассматриваемый предмет, отдельная его часть или дефект, которые требуется различать в процессе работы.

Фон - поверхность, на которой рассматривается объект различения в процессе работы или любой другой предмет.

Рабочая поверхность - поверхность, на которой производится работа и на которой нормируется освещенность.

Центральная зона поля зрения - включает объект различения, фон и рабочую поверхность.

Периферическая зона - совокупность поверхностей, окружающих рабочую поверхность (пол, стены, соседнее оборудование и т.д.).

Гармоничным называют сочетание цветов, вызывающих положительную психоэстетическую оценку. Цветовая гармония зависит от цвета фона, фактуры материала, предметного содержания цвета. Гармоничные сочетания цветов по типу принято делить на нюансные и контрастные.

Нюансные гармоничные сочетания составляются из цветов, находящихся в малом цветовом контрасте (M1, М2, М3) или в среднем (C1, С2).

Контрастные гармоничные сочетания составляются из цветов, находящихся в среднем цветовом контрасте (С3) или в большом (Б1, Б2, Б3).

Уровень требований к гармоничности цветовой отделки может быть:

высоким - достигается гармоничным цветовым решением интерьера при выполнении высоких требований к цветопередаче источников света (R_a ³ 85);

средним - достигается гармоничным цветовым решением интерьера, спроектированным с учетом цветопередачи источников света (R_а = 50 - 85);

низким - достигается гармоничным цветовым решением, спроектированным с учетом цветопередачи источников света (R_a = 30 - 50).

Общий индекс цветопередачи R_a - мера соответствия зрительных восприятий цветного объекта, освещенного исследуемым и стандартным источниками света, при определенных условиях наблюдения. Общий индекс цветопередачи относится к группе различных по цвету объектов.

ПРИЛОЖЕНИЕ 2

СПОСОБЫ ОПРЕДЕЛЕНИЯ КОЛИЧЕСТВА ЦВЕТА И ЦВЕТОВОГО КОНТРАСТА В РАЗНЫХ УСЛОВИЯХ НАБЛЮДЕНИЯ

Способы определения параметра «количество цвета»

Для определения количества цвета объекта должны быть известны: насыщенность цвета и цветовой тон объекта (H₀, l₀) и фона (Н_ф, l_ф), угловой размер объекта (a), отношение коэффициентов отражения объекта и фона (r₀/r_ф) или яркостей объекта и фона (L₀/L_ф). Данные характеристики получают на основании приборных замеров, расчетов, графиков или визуальных сопоставлений, используя способы определения цветовых параметров, изложенные в прил. 1.

Учет влияния r₀/r_ф или L₀/L_ф на насыщенность цвета осуществляется умножением величины насыщенности соответственно объекта или фона на коэффициент п, найденный по графику (рис. 6) по известным r₀/r_ф или L₀/L_ф.

Ахроматический объект. Количество цвета, индуктируемого на ахроматическом объекте различных угловых размеров цветным фоном, определяется по графику (рис. 7), в котором Н_ф берется с учетом влияния L₀/L_ф. Ахроматический объект на цветном фоне окрашивается в цветовой тон, контрастный фону.

Цветной объект. По известным значениям цветового тона объекта l₀ и фона l_ф первоначально определяется контраст по цветовому тону между объектом и фоном Dl, являющийся различием в градусах между линиями постоянного цветового тона на равноконтрастной диаграмме цветности (см. рис. 3). Количество цвета цветного объекта определяется по номограмме (рис. 8) по параметрам: насыщенности цвета объекта Н₀ и фона Н_ф, угловому размеру объекта a₀ и контрасту по цветовому тону Dl. Значения Н₀ и Н_ф берутся с учетом влияния L₀/L_ф. Пример нахождения Q по данной номограмме (для условий: Н₀ = 10 порогам, Н_ф = 15 порогам, a₀ = 8°, Dl = 110°, L₀/L_ф = 1) приведен на рис. 8. Последовательность действий показана стрелками.

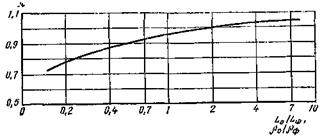

Рис. 6. Зависимость коэффициента п от отношения яркостей или коэффициентов отражения объекта и фона для определения количества цвета объекта

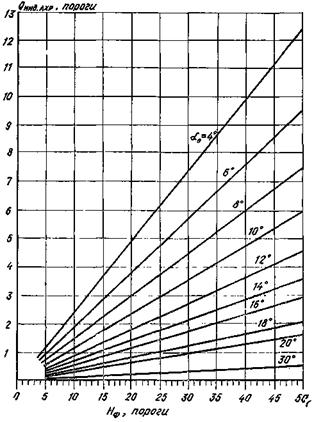

Рис. 7. Зависимость количества цвета, индуктируемого на ахроматическом объекте, от насыщенности фона

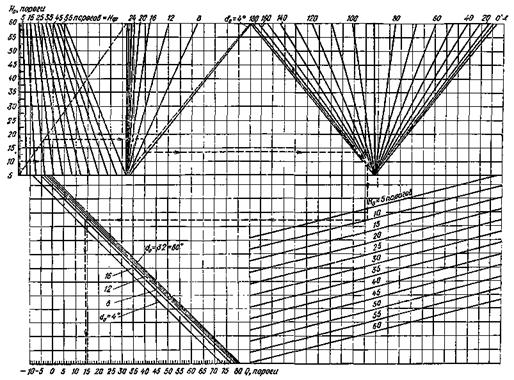

Рис. 8. Номограмма для определения количества цвета цветного объекта на цветном фоне

Способы определения параметра «цветовой контраст»

Цветовой контраст вычисляется по формуле

                                                  (3)

где DЕ - цветовой контраст, пороги; DК_ц - контраст по цветности, пороги; DВ - контраст по светлоте, пороги.

Для определения цветового контраста между объектом и фоном DЕ должны быть известны цветовой тон и количество цвета объекта l₀, Q₀, цветовой тон и насыщенность цвета фона l_ф, Н_ф, коэффициенты отражения объекта r₀ и фона r_ф. Данные характеристики получают на основании приборных замеров, расчетов, графиков или визуальных сопоставлений, используя способы определения цветовых параметров прил. 1 и 2.

Определение контраста по цветности ΔК_ц. Для определения контраста по цветности по известным l₀, Q₀; l_ф, Н_ф на равноконтрастной диаграмме (рис. 3) находят положение соответствующих точек. Для этого по линии постоянного цветового тона объекта l₀ откладывают от точки С отрезок, соответствующий значению количества цвета объекта Q₀ в порогах, а по линии постоянного цветового тона фона - l_ф от точки С откладывают отрезок, соответствующий значению насыщенности цвета фона Н_ф в порогах (с учетом масштаба равноконтрастной диаграммы). Контраст по цветности определяется расстоянием между полученными точками равноконтрастной диаграммы в порогах.

Определение контраста по светлоте DВ. Контраст по светлоте DВ определяется по известным коэффициентам отражения объекта и фона по графику (рис. 9).

Способ учета изменений цвета при моделировании

Восприятие цвета колерной карты на ахроматическом фоне отличается от равного по колориметрическим параметрам цвета, представленного в виде перспективной развертки стен помещения, а также от равного цвета стен макета помещения или реального помещения.

В процессе проектирования цветовой отделки архитектор выполняет предметно-пространственную модель цветового решения, как правило, на двух уровнях: или с помощью набора колерных карт, или с помощью эскиза. При проектировании цветовой отделки помещений, у которых стены являются преобладающими поверхностями в поле зрения (холлы, фойе, вестибюли, спортивные залы и т.д.), для учета изменения цвета стен по отношению к цвету выбранной колерной карты достаточно воспользоваться уравнением (4):

                                                        (4)

где Н_н.к - насыщенность цвета колерной карты с рекомендуемым цветом для окраски, пороги; Q_стен - регламентируемое количество цвета стен помещения, пороги.

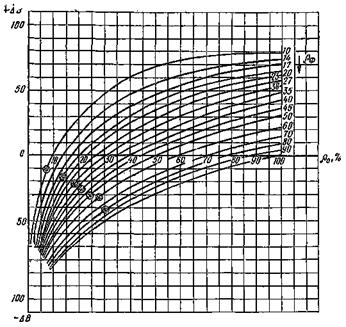

Рис. 9. Зависимость контраста по светлоте от коэффициентов отражения объекта r₀ и фона r_ф

Более сложная задача решается для помещений, в которых дополнительно при создании цветовой схемы нужно учитывать восприятие разнообразного оборудования на фоне стен (школьные помещения, мастерские, аналитические лаборатории, помещения ЭВМ и т.д.). В этом случае изготавливается эскиз в определенном масштабе и учитывается изменение восприятия цвета стен на эскизе в зависимости от размера эскиза по отношению к колерной карте. Учет осуществляется с помощью семейства прямых, построенных для разных линейных размеров эскиза (рис. 10).

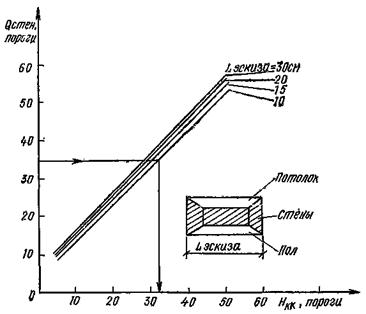

Рис. 10. Учет изменения цвета при переходе от колерной карты к эскизу

Последовательность действий для получения цвета, в который следует окрасить изображение стен на эскизе, такова: нужно отложить на оси ординат регламентируемое значение Q_стен, провести горизонтальную линию для пересечения с соответствующей размеру эскиза линией графика и опустить перпендикуляр на ось абсцисс. Точка пересечения с осью абсцисс характеризует искомую насыщенность цвета.

Дальнейший подбор цвета оборудования следует проводить на откорректированном по насыщенности фоне (цвет стен). На конечном этапе представления проекта цветового решения интерьера в виде набора колерных карт следует сделать поправку к цвету стен по формуле (4) на основе регламентируемого значения Q_стен.

ПРИЛОЖЕНИЕ 3

КООРДИНАТЫ ЦВЕТНОСТИ, КОЭФФИЦИЕНТ ОТРАЖЕНИЯ, ЦВЕТОВОЙ ТОН И НАСЫЩЕННОСТЬ ЦВЕТА ОБРАЗЦОВ ИЗ «АЛЬБОМА КОЛЕРОВ»

Таблица 19

Примечание. Цветовой тон и насыщенность цвета определены по равноконтрастной диаграмме цветности (рис. 3) относительно источника С.

СТРУКТУРА IV ЧАСТИ СНиП «СМЕТНЫЕ НОРМЫ И ПРАВИЛА»

СОДЕРЖАНИЕ
