Государственная система обеспечения
единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЗВУКОВОГО
ДАВЛЕНИЯ В ВОДНОЙ СРЕДЕ В ДИАПАЗОНЕ
ЧАСТОТ ОТ 1 · 10^-3 ДО 1 · 10⁶ Гц

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГНМЦ ФГУП «ВНИИФТРИ») Федерального агентства по техническому регулированию и метрологии

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2010 г. № 993-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

ГОСТ Р 8.727-2010

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЗВУКОВОГО
ДАВЛЕНИЯ В ВОДНОЙ СРЕДЕ В ДИАПАЗОНЕ ЧАСТОТ ОТ 1 10^-3 ДО 1 10⁶ Гц

Дата введения - 2012-01-01

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений звукового давления в водной среде в диапазоне звуковых давлений до 1 · 10³ Па в диапазоне частот от 1 · 10^_3 до 1 · 10⁶ Гц [рисунок А.1 (приложение А)] и устанавливает порядок передачи единицы звукового давления от государственного первичного специального эталона единицы звукового давления - паскаля (Па) - в водной среде в диапазоне звуковых давлений от 0,1 до 1 · 10³ Па в диапазоне частот от 1 · 10^_3 до 1 · 10⁶ Гц (далее - государственный первичный специальный эталон) с помощью вторичных и рабочих эталонов 1-го и 2-го разрядов рабочим средствам измерений с указанием погрешностей средств измерений и основных методов поверки.

Примечание - Диапазон звукового давления, воспроизводимого государственным первичным специальным эталоном, зависит от частоты.

Порядок передачи единицы звукового давления вне диапазона частот от 1 · 10^-3 до 1 · 10⁶ Гц или при звуковых давлениях более 1 · 10³ Па определяется поверочными схемами, согласованными с Государственным научным метрологическим центром Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГНМЦ ФГУП «ВНИИФТРИ»).

2 Эталоны

2.1 Государственный первичный специальный эталон применяют для передачи единицы звукового давления вторичным эталонам, рабочим эталонам 1-го и 2-го разрядов и рабочим средствам измерений (высокоточным измерительным гидрофонам) с доверительной относительной погрешностью δ₀ от 0,1 до 0,6 дБ при доверительной вероятности Р = 0,99 в диапазоне звуковых давлений от 0,1 до 1 · 10³ Па и в диапазоне частот от 1 · 10^-3до1 10⁶ Гц методом косвенных измерений.

Примечание - На рисунке А.1 (приложение А) приняты следующие обозначения и сокращения, относящиеся к государственному первичному специальному эталону: НСП - неисключенная относительная систематическая погрешность; СКО - относительное среднеквадратичное отклонение; u_B - стандартная неопределенность, оцененная по типу В; u_A - стандартная неопределенность, оцененная по типу А.

2.2 В качестве вторичных эталонов используют измерительные установки, предназначенные для воспроизведения и передачи единицы звукового давления и единицы колебательной скорости (градиента звукового давления).

2.3 Доверительные относительные границы погрешности t_ƩS_Ʃ при доверительной вероятности Р = 0,99 не должны превышать:

2 · 10^-2 в диапазоне частот от 1 · 10^-3 до 1 · 10³ Гц и 6 · 10^-2 в диапазоне частот от 1 · 10³ до 1 · 10⁶ Гц для вторичных эталонов единицы звукового давления;

(5 ... 7) · 10^-2 в диапазоне частот от 5 до 1 · 10⁴ Гц для вторичных эталонов единицы колебательной скорости.

2.4 Между вторичными эталонами проводят сличения по программе, согласованной с ученым хранителем государственного первичного специального эталона.

2.5 Вторичные эталоны применяют для передачи единицы звукового давления в диапазоне частот от 1 · 10^-3 до 1 · 10⁶ Гц и единицы колебательной скорости (градиента звукового давления) в диапазоне частот от 5 до 1 · 10⁴ Гц рабочим эталонам 1-го разряда и рабочим средствам измерений (измерительным гидрофонам) с доверительной относительной погрешностью устройства Δ_о от 0,5 до 1,5 дБ при доверительной вероятности Р = 0,95, рабочим эталонам 2-го разряда и рабочим средствам измерений (высокоточным измерительным установкам) с доверительной относительной погрешностью устройства Δ_о от 0,7 до 3,0 дБ при доверительной вероятности Р = 0,95 методом косвенных измерений.

3 Рабочие эталоны

3.1 Рабочие эталоны 1 -го разряда

3.1.1 В качестве рабочих эталонов 1-го разряда используют преобразователи звукового давления в диапазоне частот от 1 · 10^-3 до 1 · 10³ Гц, измерительные гидрофоны в диапазоне частот от 1 · 10^-3 до 1 · 10⁶ Гц, гидрофоны с регулируемой чувствительностью в диапазоне частот от 1 до 1 · 10⁵ Гц и приемники колебательной скорости в диапазоне частот от 5 до 1 · 10⁴ Гц.

3.1.2 Доверительная относительная погрешность рабочих эталонов 1-го разряда Δ_о составляет от 0,5 до 1,5 дБ при доверительной вероятности Р = 0,95.

3.1.3 Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и для поверки и калибровки рабочих средств измерений (измерителей звукового давления) с доверительной относительной погрешностью устройства Δ_о от 0,5 до 5,0 дБ при доверительной вероятности Р = 0,95 методом косвенных измерений или непосредственным сличением.

3.2 Рабочие эталоны 2-го разряда

3.2.1 В качестве рабочих эталонов 2-го разряда используют измерительные установки в диапазоне частот от 1 · 10^-3 до 1 · 10⁶ Гц и измерительные установки при избыточном статическом давлении р_ст от 0,1 до 63 МПа и температуре воды от 5 °С до 35 °С в диапазоне частот от 1 · 10^-1 до 2 · 10³ Гц.

3.2.2 Доверительная относительная погрешность рабочих эталонов 2-го разряда Δ_о составляет от 0,7 до 3,0 дБ при доверительной вероятности Р = 0,95.

3.2.3 Рабочие эталоны 2-го разряда применяют для поверки и калибровки рабочих средств измерений методом косвенных измерений или непосредственным сличением.

4 Рабочие средства измерений

4.1 В качестве рабочих средств измерений в диапазоне частот от 1 · 10^-3до1 · 10⁶ Гц используют измерительные гидрофоны, приемники колебательной скорости, измерители звукового давления, измерительные установки, гидрофоны со встроенными средствами калибровки, излучатели, цифровые гидроакустические приемники и гидроакустические антенны.

4.2 Доверительная относительная погрешность рабочих средств измерений Δ_о составляет от 0,5 до 5,0 дБ при доверительной вероятности Р = 0,95.

Приложение А
(обязательное)

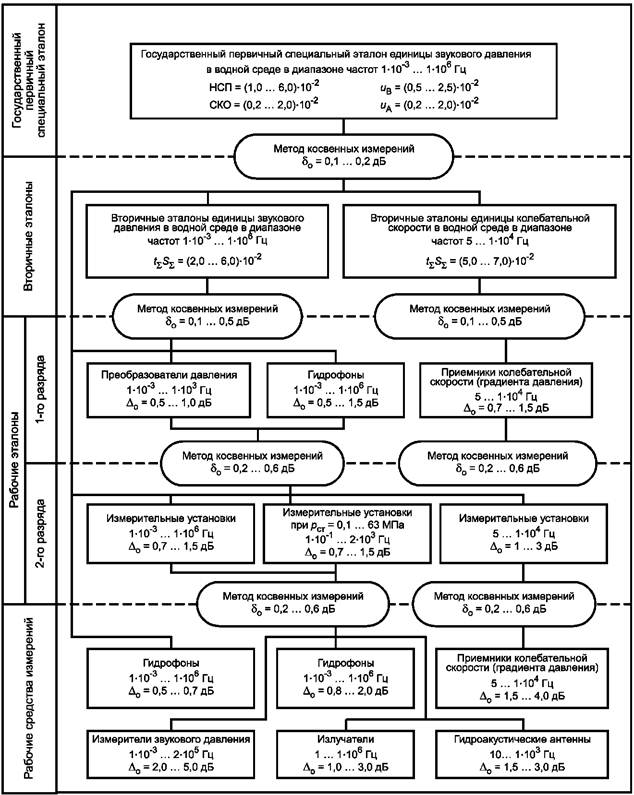

Государственная поверочная схема для средств измерений звукового давления
в водной среде в диапазоне частот от 1 · 10^-3 до 1 · 10⁶ Гц

Рисунок А.1
