ОТРАСЛЕВОЙ СТАНДАРТ

ПОДОГРЕВАТЕЛИ СЕТЕВОЙ ВОДЫ ДЛЯ ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ,
ОТОПИТЕЛЬНО-ПРОИЗВОДСТВЕННЫХ И ОТОПИТЕЛЬНЫХ КОТЕЛЬНЫХ

ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ. КОНСТРУКЦИЯ И РАЗМЕРЫ.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.271.101-76

РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-конструкторским котлотурбинным институтом им. И.И. Ползунова

Директор

Н.М. МАРКОВ

Заведующий базовым отраслевым отделом стандартизации

К.А. СУПРЯДКИН

Заведующий отделом проектирования и исследования перспективного теплообменного оборудования для мощных энергоблоков тепловых и атомных станций и руководитель темы

В.А. ПЕРМЯКОВ

Исполнители:

В.Ф. ИСАКОВА,

В.А. ДМИТРИЕВА

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Техническим управлением Министерства энергетического машиностроения

Начальник Технического управления

В.П. ПЛАСТОВ

Начальник отдела опытно-конструкторских и научно-исследовательских работ по турбостроению

В.К. ЛЕОНТЬЕВ

Начальник отдела опытно-конструкторских и научно-исследовательских работ по котлостроению

Г.И. ЛЕВЧЕНКО

СОГЛАСОВАН с Главным техническим управлением Министерства энергетики и электрификации СССР

Начальник Главного технического управления

Л.А. ТРУБИЦЫН

Начальник Главного управления научно-исследовательских и проектно-конструкторских институтов

А.А. ТРОИЦКИЙ

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 22 января 1976 г. № ПС-002/490

Заместитель министра

П.О. СИРЫЙ

ОТРАСЛЕВОЙ СТАНДАРТ

ПОДОГРЕВАТЕЛИ СЕТЕВОЙ ВОДЫ ДЛЯ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ, ОТОПИТЕЛЬНО-ПРОИЗВОДСТВЕННЫХ И ОТОПИТЕЛЬНЫХ КОТЕЛЬНЫХ

ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ. КОНСТРУКЦИЯ И РАЗМЕРЫ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.271.101-76

Взамен НО 876-64

Указанием Министерства энергетического машиностроения от 22 января 1976 г. № ПС-002/490 срок действия установлен

с 01.07.76

Срок введения пп. 2.5 и 3.2 - с 01.01.77

до 01.07.81

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на вертикальные и горизонтальные поверхностные подогреватели, предназначенные для подогрева сетевой воды на тепловых электростанциях паром из отборов турбин, а в отопительно-производственных и отопительных котельных - паром котлов низкого давления.

Стандарт устанавливает типы, основные параметры, размеры и определения, технические требования, объем технической документации, объем поставки, правила приемки, методы испытаний, требования к маркированию, упаковке, транспортированию, хранению, а также гарантии и требования безопасности при эксплуатации.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ. РАЗМЕРЫ И ОПРЕДЕЛЕНИЯ

1.1. Типы подогревателей и их основные параметры должны соответствовать типам и значениям параметров, указанным в табл. 1, 2 и 3.

Примечания:

1. При работе подогревателей в режимах, отличающихся от указанных в табл. 1 - 3, их технические характеристики определяются по номограммам, поставляемым с технической документацией.

2. Расчетные значения теплопроизводительности, указанные в табл. 1 - 3, соответствуют чистым поверхностям теплообмена и приняты для насыщенного пара при расчетном давлении его на входе в аппарат.

3. Расчетные значения гидравлического сопротивления приняты для чистой (внутренней) поверхности теплообмена и средней температуры сетевой воды iср = 60 °C.

1.2. К основным рабочим параметрам, характеризующим подогреватель, относятся следующие:

поверхность теплообмена (по наружному диаметру труб), м2;

рабочее избыточное давление в паровом пространстве, кгс/см2;

рабочее избыточное давление в водяном пространстве, кгс/см2;

максимальная температура греющего пара на входе, °C;

расчетное абсолютное давление греющего пара на входе, кгс/см2;

температура греющего пара, соответствующая расчетному абсолютному давлению греющего пара на входе, °C;

расход греющего пара (номинальный, максимальный), т/ч;

расчетное абсолютное давление в водяном пространстве, кгс/см2;

температура воды на входе, °С;

температура воды на выходе, °C;

разность температур воды на входе и выходе (максимальная), °C;

номинальный массовый расход воды, т/ч;

максимальный массовый расход воды, т/ч;

расчетная теплопроизводительность (номинальная и максимальная), ккал/ч;

расчетное гидравлическое сопротивление водяного пространства при номинальном массовом расходе воды, м вод. ст.

1.3. Под расчетной номинальной (максимальной) теплопроизводительностью понимается количество тепла, которое может быть передано в подогревателях при расчетных номинальных (максимальных) параметрах греющего пара.

1.4. Основные конструктивные параметры, габаритные и привязочные размеры вертикальных подогревателей должны соответствовать черт. 1 и табл. 4, горизонтальных - черт. 2 - 4 и табл. 5 - 11.

1.5. К основным конструктивным параметрам, характеризующим подогреватель, относятся следующие:

масса подогревателя без воды, т;

масса наиболее тяжелой съемной или выемной емкости подогревателя без воды, т;

масса подогревателя в рабочем состоянии, т:

вертикальных аппаратов с водяным пространством, заполненным водой, и с водой в корпусе, заполненном до верхнего регулируемого уровня;

горизонтальных аппаратов с водяным пространством, заполненным водой, и с водой в конденсатосборнике, заполненном до верхнего регулируемого уровня;

масса подогревателя, полностью заполненного водой, т;

число ходов по нагреваемой воде;

материал, наружный диаметр и толщина стенки труб поверхности теплообмена и их количество;

диаметры условных проходов основных присоединительных патрубков, мм:

входа (выхода) сетевой воды;

входа греющего пара;

отвода конденсата греющего пара;

подвода конденсата греющего пара из подогревателя с более высоким рабочим давлением;

отвода неконденсирующихся газов (паровоздушной смеси);

основные габаритные размеры подогревателя, м:

полная высота или длина;

наибольший диаметр;

размеры деталей, определяемые расчетом на прочность.

1.6. Присоединительные и привязочные размеры основных патрубков и опор подогревателей должны даваться от верхней плоскости трубной доски для вертикальных подогревателей и от главных, определяющих проектное положение аппарата, - для горизонтальных.

1.7. Модификации подогревателей обозначаются римскими цифрами.

1.8. В обозначение типоразмера подогревателя должны входить:

площадь поверхности теплообмена;

рабочее избыточное давление в паровом пространстве;

рабочее избыточное давление в водяном пространстве;

модификация аппарата.

Примеры условных обозначений:

подогреватель сетевой вертикальный с поверхностью теплообмена 90 м2, рабочим избыточным давлением в паровом пространстве 7 кгс/см2, рабочим избыточным давлением в водяном пространстве 15 кгс/см2:

ПОДОГРЕВАТЕЛЬ СЕТЕВОЙ ПСВ-90-7-15

Подогреватель сетевой горизонтальный с поверхностью теплообмена 800 м2, рабочим избыточным давлением в паровом пространстве 3 кгс/см2, рабочим избыточным давлением в водяном пространстве 8 кгс/см2, первой модификации:

ПОДОГРЕВАТЕЛЬ СЕТЕВОЙ ПСГ-800-3-8-1

1.9. В обозначение типоразмеров, подвергшихся модернизации, вводится буква М, например:

ПОДОГРЕВАТЕЛЬ СЕТЕВОЙ ПСГ-800-3-8-1М

1.10. Отклонение фактической поверхности теплообмена от номинальной, указанной в условном обозначении подогревателя, допускается в пределах +5 %.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Подогреватели должны изготавливаться по чертежам, утвержденным в установленном порядке, и в соответствии с требованиями данного стандарта, ОСТ 26-291-71, «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» Госгортехнадзора СССР.

2.2. Конструкция подогревателя должна обеспечивать:

герметичность;

ремонтопригодность (возможность доступа к отдельным узлам для ремонта или замены узлов с минимальными трудозатратами);

компенсацию температурных удлинений труб поверхности теплообмена;

отвод неконденсирующихся газов из парового пространства и воздуха из водяной полости;

возможность очистки с водяной стороны;

возможность дренирования водяного и парового пространств.

2.3. Материалы основных деталей подогревателей должны соответствовать «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением» Госгортехнадзора СССР, ОСТ 26-291-71 и указаниям на чертежах.

2.4. Давление воды в водяном пространстве всегда должно быть больше давления греющего пара.

2.5. Шум, создаваемый подогревателями во время их работы при номинальных параметрах на расстоянии 1 м от них, не должен превышать 85 дБ (А) согласно действующим нормам № 1004-73 Министерства здравоохранения СССР. Срок введения данного требования - 01.01.77.

2.6. Подогреватели не должны иметь дефектов, снижающих их качество и ухудшающих товарный вид. Наличие грязи и посторонних предметов в паровом и водяном пространствах не допускается.

2.7. Подогреватели, изготовляемые на экспорт, должны удовлетворять требованиям настоящего стандарта и заказ-наряда, составленного на основе условий контракта.

2.8. Конструкция вертикальных подогревателей должна допускать возможность:

поворота верхней водяной камеры по отношению к корпусу на 180°;

перемены местами входа и выхода воды;

регулирования теплопроизводительности путем изменения положения уровня конденсата в паровом пространстве в пределах, установленных предприятием-поставщиком; в тех случаях, когда подогреватель питается паром из отборов турбины, данные пределы должны дополнительно согласовываться с предприятием - изготовителем турбины.

2.9. Подогреватели поставляются заказчику в полностью собранном виде. Если по условиям транспортирования подогреватели не могут быть поставлены в сборе, допускается их поставка в виде ограниченного числа укрупненных блоков.

2.10. Подогреватели, поставленные заказчику в собранном виде, не требуют внутреннего осмотра, смены прокладок и гидравлического испытания, если аппараты при транспортировании не получили повреждений и монтаж их производился без применения сварки или пайки элементов, работающих под давлением.

3. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ, ПОСТАВЛЯЕМАЯ С ПОДОГРЕВАТЕЛЕМ

3.1. Паспорт подогревателя поставляется в одном экземпляре по форме, установленной «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» Госгортехнадзора СССР.

С каждым подогревателем поставляется комплект основных рабочих чертежей. В случае, если заказчику поставляется несколько однотипных аппаратов, основные рабочие чертежи направляются только с первым поставляемым подогревателем.

3.2. Начиная с 01.01.77 с паспортом поставляются расчетные тепловые и гидравлические характеристики, инструкции по монтажу, эксплуатации, ремонту и восстановлению консервации подогревателей. В инструкции по эксплуатации должны также содержаться основные рекомендации по химической промывке парового и водяного пространств.

3.3. К изделиям, поставляемым к месту установки частями, должны также прилагаться:

акт о проведенной на предприятии-поставщике контрольной сборке, если она предусмотрена соответствующими требованиями;

схема монтажной маркировки частей;

три комплекта сборочных чертежей подогревателя.

3.4. К аппаратам, испытанным на заводе-изготовителе и разрезанным или разобранным по условиям транспортирования, кроме паспорта, должен прилагаться акт о проведении гидравлического испытания, если такое испытание предусмотрено требованиями чертежа.

3.5. Прилагается товаросопроводительная документация в объеме, предусмотренном соответствующим стандартом.

3.6. В случае поставки подогревателей на экспорт объем поставляемой с аппаратами технической документации определяется условиями контракта.

4. ОБЪЕМ ПОСТАВКИ

4.1. В объем поставки предприятия-поставщика должны входить:

собственно подогреватель;

регулирующий клапан уровня конденсата;

термометры с оправами или стандартные термопары (термометры сопротивления) с устройствами для их установки для измерения температуры воды (2 шт.) и пара (не менее 1 шт.), в случае, если они устанавливаются непосредственно на подогревателе и его патрубках;

вентили для выпуска воздуха из водяного пространства подогревателя при рабочем давлении Pр £ 22 кгс/см2 (1 шт.), при рабочем давлении Pр ³ 22 кгс/см2 (2 шт.); в последнем случае они устанавливаются последовательно;

водоуказательный прибор (не менее 1 шт.);

манометр для замера давления пара (1 шт.) и детали для его подключения;

уравнительный сосуд для присоединения датчика дистанционного указателя и регулятора уровня конденсата в паровом пространстве подогревателя.

5. ПРАВИЛА ПРИЕМКИ И МЕТОДЫ ИСПЫТАНИЙ

5.1. Каждый подогреватель должен быть принят отделом технического контроля предприятия-поставщика.

5.2. Правила приемки и методы испытаний должны соответствовать «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением» Госгортехнадзора СССР и ОСТ 26-291-71.

5.3. Головной образец каждого нового типоразмера подогревателя должен пройти контрольные тепловые и гидравлические испытания по согласованной программе.

6. МАРКИРОВАНИЕ, КОНСЕРВАЦИЯ, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ, ХРАНЕНИЕ

6.1. Маркирование и клеймение подогревателя должны производиться в соответствии с «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» Госгортехнадзора СССР и ОСТ 26-291-71.

6.2. Наружные поверхности подогревателя должны быть окрашены согласно принятой на предприятии-поставщике инструкции.

Все неокрашенные наружные поверхности, которые необходимо защитить от коррозии, должны быть покрыты универсальной смазкой или другим равноценным смазочным материалом, не содержащим кислот. Тип смазки выбирается предприятием-поставщиком на основе действующих стандартов.

6.3. Консервация должна исключать возможность коррозии внешних и внутренних поверхностей подогревателя вследствие воздействия метеорологических условий. Срок консервации - не менее 12 месяцев со дня отгрузки подогревателя предприятием-поставщиком. Срок действия консервации подогревателей поставляемых на экспорт, определяется условиями контракта.

6.4. Подогреватели отправляются предприятием-поставщиком открытыми, закрепленными в соответствии с нормативными требованиями транспортных ведомств.

6.5. Перед отправкой подогревателя заказчику предприятие-поставщик должно законсервировать все наружные поверхности; все патрубки и резьбовые отверстия должны быть герметично закрыты заглушками.

6.6. Паспорт подогревателя отправляется заказчику почтой. Арматура и контрольно-измерительные приборы упаковываются в тару, обеспечивающую их сохранность при транспортировании.

6.7. Подогреватели должны храниться в соответствии с инструкцией предприятия-поставщика в условиях, исключающих воздействие атмосферных осадков и грунтовых вод. Не допускается хранение подогревателей вблизи складов химикатов, аммиака и активных газов.

Технические характеристики вертикальных четырехходовых подогревателей


Таблица 1

Типоразмер

Площадь поверхности теплообмена (по наружному диаметру труб), м2

Рабочее избыточное давление, кгс/см2

Максимальная температура пара на входе, °C

Расчетные параметры пара (паровое пространство)

Расчетные параметры сетевой воды (водяное пространство)

Расчетная максимальная теплопроизводительность, Гкал/ч

Скорость в трубах поверхности теплообмена при номинальном массовом расходе воды, м/с

Гидравлическое сопротивление водного пространства при номинальном массовом расходе воды, м вод. ст., не более

В паровом пространстве

В водяном пространстве

Давление абсолютное, кгс/см2

Температура, °C

Номинальный массовый расход, т/ч

Давление абсолютное, кгс/см2

Температура на входе, °С

Температура на выходе, °C

Номинальный массовый расход, т/ч

ПСВ-45-7-15

45

7

15

400

8

169,6

1,5 · 104

16

70

150

90

7,2

2,00

2,0

ПСВ-63-7-15

63

7

15

400

8

169,6

2,0 · 104

16

70

150

120

9,6

1,95

2,5

ПСВ-90-7-15

90

7

15

400

8

169,6

3,0 · 104

16

70

150

175

14,0

2,00

3,0

ПСВ-125-7-15

125

7

15

400

8

169,6

4,1 · 104

16

70

150

250

20,0

1,95

3,5

ПСВ-200-3-23

200

3

23

400

4

142,9

4,8 · 104

24

70

130

400

24,0

2,00

4,0

ПСВ-200-14-23

200

14

23

400

8

169,6

6,6 · 104

24

70

150

400

32,0

2,00

4,0

15

197,4

5,15 · 104

24

120

180

400

24,0

2,10

Таблица 2

Технические характеристики вертикальных двухходовых подогревателей

Типоразмер

Площадь поверхности теплообмена (по наружному диаметру труб).

Рабочее избыточное давление, кгс/см2

Максимальная температура пара на входе, °C

Расчетные параметры пара (паровое пространство)

Расчетные параметры сетевой воды (водяное пространство)

Расчетная номинальная теплопроизводительность, Гкал/ч

Скорость в трубах поверхности теплообмена при номинальном массовом расходе воды, м/с

Гидравлическое сопротивление водяного пространства при номинальном массовом расходе воды, м вод. ст., не более

в паровом пространстве

в водяном пространстве

Давление абсолютное, кгс/см2

Температура, °C

Номинальный массовый расход, т/ч

Давление абсолютное, кгс/см2

Температура на входе, °С

Температура на выходе, °C

Номинальный массовый расход, т/ч

ПСВ-45-7-15

45

7

15

400

2,5

126,8

1,4 · 104

16,0

70

110

180

7,2

2,00

1,5



8,0

169,6

1,9 · 104

100

150

180

9,0

2,10

ПСВ-63-7-15

63

7

15

400

2,5

126,8

1,9 · 104

16,0

70

110

240

9,6

1,85

2,0



8,0

169,6

2,0 · 104

110

150

240

9,6

2,00

ПСВ-90-7-15

90

7

15

400

2,5

126,8

2,7 · 104

16,0

70

110

350

14,0

1,95

2,5



8,0

169,6

2,9 · 104

110

150

350

14,0

1,95

ПСВ-125-7-15

125

7

15

400

2,5

126,8

3,8 · 104

16,0

70

110

500

20,0

2,00

2,75



8,0

169,6

4,1 · 104

110

150

500

20,0

2,10

ПСВ-200-3-23

200

3

23

400

2,5

126,8

6,2 · 104

24,0

70

110

800

32,0

2,00

3,0



4,0

142,9

6,3 · 104

90

130

800

32,0

2,00

ПСВ-200-14-23

200

14

23

400

8,0

169,6

6,5 · 104

24,0

110

150

800

32,0

2,10

3,0



15,0

197,4

8,6 · 104

130

180

800

40,0

2,10

ПСВ-315-3-23

315

3

23

400

2,5

126,8

11,0 · 104

24,0

70

120

1130

56,5

2,35

3,8



4,0

142,9

11,0 · 104

80

130

1130

56,5

2,40

ПСВ-315-14-23

315

14

23

400

8,0

169,6

9,25 · 104

24,0

110

150

1130

45,2

2,40

4,8



15,0

197,4

9,7 · 104

140

180

1130

45,2

2,50

ПСВ-500-3-23

500

3

23

400

2,5

126,8

11,5 · 104

24,0

70

110

1500

56,0

1,95

5,5



4,0

142,9

10,25 · 104

95

130

1500

52,5

2,00

ПСВ-500-14-23

500

14

23

400

8,0

169,6

12,25 · 104

24,0

110

150

1500

60

2,00

6,0



15,0

197,4

16,2 · 104

130

180

1500

75

2,10

Примечание. Подогреватели ПСВ-45-7-15, ПСВ-63-7-15, ПСВ-90-7-15, ПСВ-125-7-15, ПСВ-200-3-23, ПСВ-200-14-23 поставляются заводом только в четырехходовом исполнении. Для использования их в качестве двухходовых заказчик должен следовать указаниям, приведенным на рабочих чертежах.

Таблица 3

Технические характеристики горизонтальных четырехходовых подогревателей

Типоразмер

Площадь поверхности теплообмена (по наружному диаметру труб), м2

избыточное давление,

кгс/см2

Расчетные параметры пара (паровое пространство

Расчетные параметры сетевой воды (водяное пространство

теплопроизводительность,

Гкал/ч

Скорость воды в трубках поверхности теплообмена при номинальном массовом расходе воды, м/с

Расчетное гидравлическое сопротивление водяного пространства при номинальном массовом расходе воды, м вод. ст., не более

в паровом пространстве

в водяном пространстве

Давление абсолютное, кгс/см2

Максимальная температура греющего пара на входе, °C

Массовый расход,

т/ч

Давление абсолютное, кгс/см3

Максимальная температура на входе, °C

Массовый расход,

т/ч

Разность температур на входе и выходе (максимальная), °C

номинальная

максимальная

номинальная

максимальная

номинальное

максимальное

номинальный

максимальный

номинальный

максимальный

ПСГ-800-3-8-I

800

3,0

8,0

0,3 ... 2,5

250

58

116

9,0

120

1250

2000

50

30,0

60,0

1,59

2,54

3,5

8,4

ПСГ-1300-3-8-I

1300

3,0

8,0

0,3 ... 2,5

250

105

210

9,0

120

2000

3000

50

55,0

110,0

1,70

2,55

4,2

8,9

ПСГ-1300-3-8-II

ПСГ-2300-2-8-I

2300

2,0

8,0

0,3 ... 2,0

250

170

340

9,0

115

3500

4500

50

87,5

175,0

2,05

2,63

6,7

10,7

ПСГ-2300-3-8-II

3,0

0,6 ... 2,5

250

120

ПСГ-5000-2,5-8-I

5000

2,5

8,0

0,3 ... 1,5

300

295

590

9,0

105

6000

8000

50

165,0

330,0

2,22

2,90

9,7

16,5

ПСГ-5000-3,5-8-I

3,5

0,6 ... 2,0

115

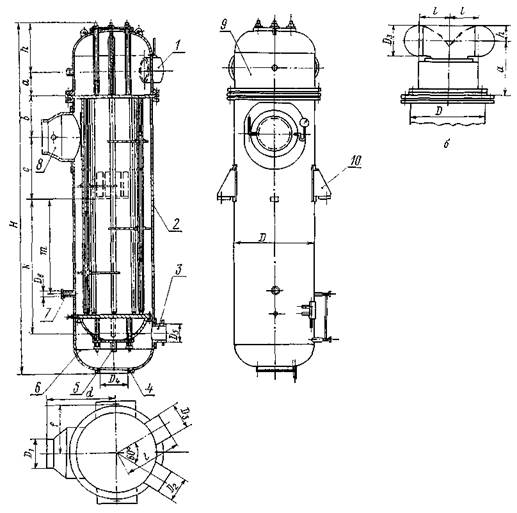

Вертикальный подогреватель сетевой воды

а - общий вид: б - исполнение верхней водяной камеры для ПСВ-315-3-23, ПСВ-315-14-23, ПСВ-500-3-23 и ПСВ-500-14-23; 1 - патрубки входа и выхода воды; 2 - корпус; 3 - прием конденсата; 4 - выход конденсата греющего пара; 5 - слив воды из трубной системы; 6 - нижняя «плавающая» водяная камера; 7 - отсос воздуха; 8 - патрубок входа пара; 9 - верхняя водяная камера; 10 - опорная лапа

Черт. 1

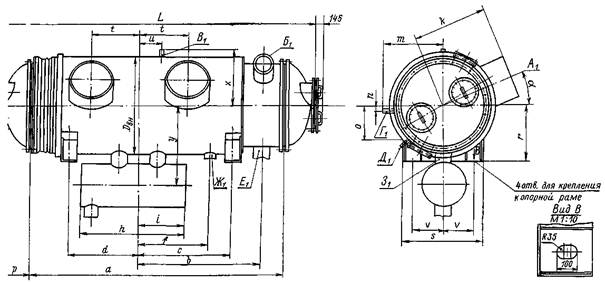

Горизонтальные подогреватели сетевой воды типа ПСГ-800-3-8-I, ПСГ-1300-3-8-I, ПСГ-1300-3-8-II и ПСГ-2300-3-8-II

Черт. 2

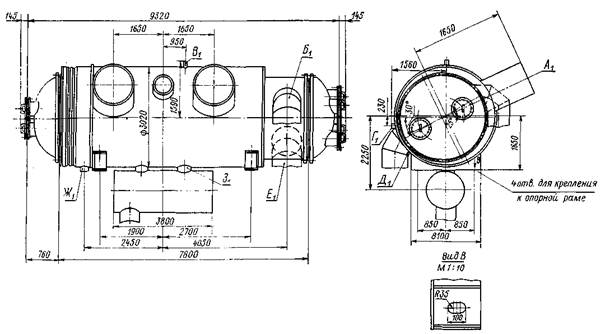

Горизонтальный подогреватель сетевой воды ПСГ-2300-2-8-I

Черт. 3

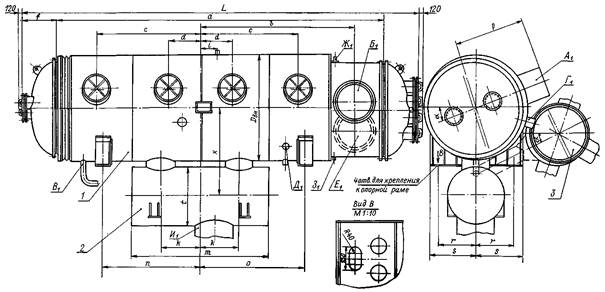

Блоки ПСГ1-I и ПСГ2-I

1 - сетевой подогреватель; 2 - конденсатосборник; 3 - охладитель выпара (только для ПСГ1-I)

Черт. 4


Таблица 4

Диаметры присоединений и основные конструктивные данные вертикальных подогревателей

Типоразмер

D

Н

a

b

c

d

f

h

l

k

т

Длина трубок, мм

Количество трубок (полное), шт.

Диаметр трубок мм

Материал трубок

Размеры основных присоединений

Диаметр отверстий в опорных лапах, мм

Количество отверстий в опорных лапах, шт.

Масса подогревателя

Ширина опорной лапы, мм

Длина опорной лапы, мм

Живое сечение для прохода воды в двухходовых подогревателях, м2

Живое сечение для прохода воды в четырехходовых подогревателях, м2

мм

Вход пара D1

Вход и выход сетевой воды D2 и D3

Отвод конденсатора D4

Подвод конденсатора D5

Отвод паровоздушной смеси D6

без воды

с водой в водяном пространстве

полностью заполненного водой

ПСВ-45-7-15

720´8

4605

240

405

860

750

492

345

510

-

1795

3410

228

19´1

Латунь Л-68 мягкая ГОСТ 11383-65

200

150

150

-

70

28

2

2,02

2,20

3,72

220

172

0,0259

0,012

ПСВ-63-7-15

816´8

4810

300

440

1000

930

541

615

600

-

1735

3410

320

19´1

200

250

150

-

70

28

2

2,514

3,124

4,68

220

173

0,0369

0,018

ПСВ-90-7-15

1020´8

5060

330

485

955

840

675

600

700

2160

1620

3410

456

19´1

350

300

300

200

70

35

2

3,824

4,83

7,27

260

210

0,0518

0,025

ПСВ-125-7-15

1020´8

5060

330

485

955

840

675

600

700

2160

1620

3410

640

19´1

350

300

300

200

70

35

2

4,08

5,22

7,48

-

210

0,0727

0,036

ПСВ-200-3-23

1232´10

5400

360

650

975

1070

818

780

875

2025

1421

3410

1020

19´1

450

350

400

250

70

35

2

6,76

8,72

13,02

320

262

0,1160

0,058

ПСВ-200-14-23

1232´12

5400

360

535

635

876

676

617

875

2495

1880

3410

1020

19´1

300

350

400

125

40

36

4

6,97

8,83

13,13

580

360

0,1155

0,051

ПСВ-315-3-23

1524´10

7150

870

1850

1400

1270

1035

265

380

1600

880

4545

1212

19´1

600

500

400

250

70

42

2

11,65

14,00

21,03

450

313

0,1380

0,137

ПСВ-315-14-23

1544´16

7150

870

680

1320

1190

1045

265

380

2850

2160

4545

1212

19´1

450

500

400

250

70

42

2

12,42

14,37

22,00

450

345

0,1380

0,137

ПСВ-500-3-23

1624´10

7350

1075

1750

1500

1425

1086

265

380

1600

910

4545

1928

19´1

800

500

400

250

70

42

2

14,00

17,00

25,34

450

345

0,2190

0,219

ПСВ-500-14-23

1640´16

7350

1075

780

1220

1290

1097

265

380

2850

2160

4545

1928

19´1

500

500

400

250

70

42

2

14,97

18,14

26,58

450

347

0,2180

0,218

Примечания:

1. При работе подогревателей в режимах, отличающихся от указанных в табл. 2, скорость насыщенного пара в патрубке не должна превышать 50 м/с, перегретого пара в патрубке - 75 м/с, пара в расчетных сечениях межтрубного пространства при поперечном обтекании - величины , при продольном обтекании труб в пучке - до , где v - удельный объем греющего пара при расчетном давлении в аппарате

2. Массовые характеристики подогревателя, включая данные по наиболее тяжелой съемной или выемной частям, указаны на чертежах общих видов


Таблица 5

Основные размеры присоединений горизонтальных подогревателей, мм

Тип аппарата

Dm

L

a

b

c

d

f

h

i

k

m

n

o

p

r

s

t

и

v

x

y

a

ПСГ-800-3-8-I

2100

6900

5830

2800

2000

1600

1500

2300

1000

1550

1160

100

745

630

1200

1700

1050

500

700

1130

1650

22°30'

ПСГ-1300-3-8-I

2500

7500

6100

3000

2200

1800

1800

3100

1550

1380

1310

180

880

700

1400

1800

1250

650

750

1330

1900

22°30'

ПСГ-1300-3-8-II

2500

8190

6790

3600

2200

1800

1800

3100

1550

1380

1310

180

880

700

1400

1800

1250

650

750

1330

1900

22°30'

ПСГ-2300-3-8-II

3000

9100

7580

3850

2700

1900

2450

3000

1500

1650

1560

295

1055

760

1650

2100

1520

650

850

1580

2250

25°

Примечание. Масса наиболее тяжелой съемной или выемной части подогревателя указана на чертежах общих видов.

Таблица 6

Присоединения подогревателей ПСГ-800, ПСГ-1300 и ПСГ-2300

Наименование

Обозначение

Количество, шт.

Условный проход, мм

ПСГ-800-3-8-I

ПСГ-1300-3-8-I

ПСГ-2300-2-8-I

ПСГ-2300-3-8-II

ПСГ-1300-3-8-II

Подвод пара

А1

2 (для ПСГ-2300-3-8-I - 3 шт.)

900

1000

800 (1 шт.)

1000

1200 (2 шт.)

Отвод сетевой воды

Б1

1

500

600

800

800

Отвод запасной

В1

1

32

32

32

32

Отвод паровоздушной смеси

Г1

1

100

125

150

150

Подвод паровоздушной смеси от насосов

Д1

1

50

50

50

50

Подвод сетевой воды

Е1

1

500

600

800

800

Подвод конденсата от ПСГ2

Ж1

1

250

250

250

250

Слив конденсата в конденсатосборник

З1

2

300

400

530

400

Таблица 7

Масса подогревателей ПСГ-800, ПСГ-1300 и ПСГ-2300, т

Состояние подогревателя

ПСГ-800-3-8-I

ПСГ-1300-3-8-I

ПСГ-1300-3-8-II

ПСГ-2300-2-8-I

ПСГ-2300-3-8-II

Не заполненный водой

19,1

29,7

31,7

50,7

50,3

С заполненным водой водяным пространством и заполненным до верхнего регулируемого уровня конденсатосборником

29,3

44,1

48,5

76,8

74,7

Полностью заполненный водой

39,1

61,1

65,5

109,0

105,7

Таблица 8

Присоединения блоков ПСГ1-I и ПСГ2-I с подогревателями ПСГ-5000

Наименование

Обозначение

Количество, шт.

Условный

проход, мм

ПСГ1-I

ПСГ2-I

Подвод пара

А1

4

1300

1000

Отвод сетевой воды

Б1

1

1200

1200

Отвод конденсата соленого отсека

В1

2

150

150

Отвод паровоздушной смеси

Г1

1

200

200

Подвод воздуха от насосов

Д1

1

80

80

Подвод сетевой воды

E1

1

1200

1200

Удаление воздуха из водяного пространства

Ж1

6

15

15

Опорожнение водяного пространства

З1

1

15

15

Отвод конденсата

И1

1

1000

1000

Таблица 9

Состав блоков ПСГ1-I и ПСГ2-I

ПСГ1-I

ПСГ2-I

Подогреватель ПСГ-5000-2,5-8-I

Подогреватель ПСГ-5000-3,5-8-I

Конденсатосборник КД-600-2,5-I

Конденсатосборник КД-400-3,5-II

Охладитель выпара ОВГ-200-2,5-8-I

-

Таблица 10

Основные размеры блоков ПСГ-1-I и ПСГ2-I, мм

Тип блока

Dвн

L

a

b

c

d

f

i

k

т

n

o

p

r

s

t

x

a

a1

ПСГ1-I

3600

13480

11480

5840

3080

1070

1010

500

1050

5360

3250

3600

1950

1400

1490

2100

3000

18° ± 2

25° ± 2

ПСГ2-I

3600

12880

10880

5240

3240

1100

1010

500

1050

3700

3250

3600

1950

1400

1490

2100

3000

18° ± 2

Таблица 11

Масса блоков ПСГ1-I и ПСГ2-I, т

Состояние блока

ПСГ1-I

ПСГ2-I

Не заполненный водой

108,54

115,90

98,55

105,92

С заполненным водой водяным пространством подогревателя и заполненным до верхнего регулируемого уровня конденсатосборником

171,06

178,43

151,20

158,57

Полностью заполненный водой

245,56

252,93

218,55

225,92

Примечания:

1. В числителе указана масса блока с подогревателем с трубами диаметром 25´1, в знаменателе - диаметром 25´1,2, l = 9000 м; материал труб - сталь марки 12Х18Н10Т.

2. Масса наиболее тяжелой съемной или выемной части подогревателя указана на чертежах общих видов.

7. ГАРАНТИИ ПОСТАВЩИКА

7.1. Предприятие-поставщик обязано гарантировать надежную работу подогревателя в соответствии с его технической характеристикой при соблюдении заказчиком правил монтажа, эксплуатации и хранения в течение 24 месяцев с момента включения подогревателей в эксплуатацию. Исчисление гарантийного срока начинается не позднее, чем через 6 месяцев после поставки подогревателей.

7.2. В пределах гарантийного срока предприятие-поставщик обязано безвозмездно заменять вышедшие из строя детали и узлы подогревателя при условии соблюдения заказчиком правил хранения, монтажа и эксплуатации, содержащихся в соответствующих инструкциях предприятия-поставщика.

7.3. Надежная эксплуатация подогревателей гарантируется при работе на режимах, в которых не превышаются максимальные расчетные параметры, указанные в табл. 1 и 2.

7.4. Предприятие-поставщик обязано гарантировать межремонтный ресурс подогревателей не менее 40 тыс. ч.

7.5. При работе подогревателей с уровнем конденсата в паровом пространстве выше номинального (в пределах, разрешенных предприятием-поставщиком) номинальные параметры их работы, регламентированные настоящим стандартом, могут не гарантироваться.

8. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

8.1. Безопасная эксплуатация подогревателей обеспечивается при условии соблюдения «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» Госгортехнадзора СССР и «Правил техники безопасности при обслуживании теплосилового оборудования электростанций».

8.2. Эксплуатация подогревателей с параметрами, превышающими значения, указанные в табл. 1 и 2, не допускается.

СОДЕРЖАНИЕ





© 2013 Ёшкин Кот :-)
