Государственная система санитарно-эпидемиологического
нормирования Российской Федерации

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Определение концентраций загрязняющих
веществ в атмосферном воздухе

Сборник методических указаний
МУК 4.1.591-96 - 4.1.645-96,
4.1.662-97, 4.1.666-97

Минздрав России
Москва • 1997

1. Подготовлены творческим коллективом специалистов в составе: Малышева А.Г. (руководитель), Зиновьева Н.П., Суворова Ю.Б., Растянников Е.Г., Топорова И.Н., Евстигнеева М.А., Жаворонкова Н.А. (НИИ экологии человека и гигиены окружающей среды им. А.Н. Сысина РАМН), при участии Кучеренко А.И. (Госкомсанэпиднадзор России).

2. Утверждены и введены в действие Первым заместителем Председателя Госкомсанэпиднадзора России - заместителем Главного государственного врача Российской Федерации Семеновым С.В. 31 октября 1996 года.

3. Введены впервые.

СОДЕРЖАНИЕ



УТВЕРЖДАЮ

Первый заместитель Председателя
Госкомсанэпиднадзора России -
заместитель Главного государственного
санитарного врача Российской Федерации

С.В. Семенов

31 октября 1996 г.

Дата введения - с момента утверждения

Определение концентраций загрязняющих
веществ в атмосферном воздухе

Сборник методических указаний

МУК 4.1.591-96 - 4.1.645-96, 4.1.662-97, 4.1.666-97

Область применения

Методические указания по определению концентраций загрязняющих веществ в атмосферном воздухе предназначены для использования в системе госсанэпиднадзора России, при проведении аналитического контроля ведомственными лабораториями предприятий, а также научно-исследовательских институтов, работающих в области гигиены окружающей среды. Методические указания разработаны с целью обеспечения контроля соответствия уровня содержания загрязняющих веществ их гигиеническим нормам - предельно допустимым концентрациям (ПДК) и ориентировочно безопасным уровням воздействия (ОБУВ) - и являются обязательными при осуществлении аналитического контроля атмосферного воздуха.

Включенные в сборник методические указания разработаны в соответствии с требованиями ГОСТов 8.010-90 «Методики выполнения измерений», 17.2.4.02-81 «Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ», 17.0.0.02-79 «Охрана природы. Метрологическое обеспечение контроля загрязненности атмосферы, поверхностных вод и почвы. Основные положения», Р 1.5-92 (пункты 7.3). Все методики анализа метрологически аттестованы и обеспечивают определение веществ с нижним пределом обнаружения не выше 0,8 ПДКм.р. и суммарной погрешностью, не превышающей 25 %, с отбором пробы воздуха в течение 20 - 30 мин при определении максимальной разовой концентрации или круглосуточном отборе пробы при определении среднесуточной концентрации.

В сборнике представлены методики контроля атмосферного воздуха за содержанием нормируемых соединений. Методики основаны на использовании физико-химических методов анализа - фотометрии, потенциометрии, тонкослойной хроматографии с различного вида детектированием, ионной хроматографии, газожидкостной, высокоэффективной жидкостной хроматографии, хромато-масс-спектрометрии. Приведено 55 методик по измерению концентраций 140 загрязняющих веществ на уровне и ниже их гигиенических нормативов в атмосферном воздухе населенных мест. Контролируемые вещества относятся к различным классам соединений: неорганическим веществам, ароматическим углеводородам, спиртам, органическим кислотам, эфирам, альдегидам, азотсодержащим углеводородам, фенолам, меркаптанам.

Методические указания одобрены и рекомендованы Комиссией по санитарно-гигиеническому нормированию «Лабораторно-инструментальное дело и метрологическое обеспечение» Госкомсанэпиднадзора России и бюро секции по физико-химическим методам исследования объектов окружающей среды Проблемной комиссии «Научные основы экологии человека и гигиены окружающей среды».

УТВЕРЖДЕНО

Первым заместителем Председателя
Госкомсанэпиднадзора России -
заместителем Главного государственного
санитарного врача Российской Федерации

31 октября 1996 г.

МУК 4.1.600-96

Дата введения - с момента утверждения

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Методические указания по
газохроматографическому определению ацетона,
метанола и изопропанола в атмосферном воздухе

Настоящие методические указания устанавливают газохроматографическую методику количественного химического анализа атмосферного воздуха для определения в нем содержания определяемых веществ в диапазонах концентраций: ацетона - 0,07 - 4,00 мг/м3, метанола - 0,30 - 10,00 мг/м3, изопропанола - 0,30 - 10,00 мг/м3.

(СН3)2СО

Сн3ОН

(СН3)2СНОН

ацетон

метанол

изопропанол

Физико-химические свойства

Вещество

Молек. масса

Т кип. °C

Плотность г/см3

Давление насыщ. паров, мм рт. ст.

Растворимость* в воде, в орг. р.

Ацетон

58,08

56

0,792

184,8

р-м сп., э., хл.

Метанол

32,04

64,7

0,791

95,7

р-м в различных растворителях

Изопропанол

60,09

82,2

0,786

32,4

р-м сп., э., бз.

* Примечание: р-м - растворим, сп - спирт, э - эфир, хл - хлороформ,. бз - бензол

Величины ПДК для атмосферного воздуха, (мг/м3)

Вещество

Максимально-разовая

Среднесуточная

Ацетон

0,35

0,35

Метанол

1,00

0,50

Изопропанол

0,60

0,60

В воздухе находятся в виде паров.

Ацетон - наркотик, поражающий все отделы центральной нервной системы.

Метанол - сильный нервный, сосудистый яд с резко выраженным кумулятивным эффектом.

Изопропанол - наркотик, раздражает слизистые глаз и верхних дыхательных путей.

1. Погрешность измерений

Методика обеспечивает выполнение измерений с погрешностью, не превышающей ±20 % для ацетона и ±16 % для метанола и изопропанола, при доверительной вероятности 0,95.

2. Метод измерений

Измерение концентрации ацетона, метанола, изопропанола выполняют методом газожидкостной хроматографии с пламенно-ионизационным детектированием.

Концентрирование ацетона, метанола и изопропанола из воздуха осуществляют в поглотители с дистиллированной водой. Растворённые вещества выдувают инертным газом с одновременным улавливанием их на твердый сорбент и последующей термодесорбцией.

Нижний предел измерения в анализируемом объеме пробы ацетона - 0,5 мкг, метанола и изопропанола - 2,5 мкг.

Определению не мешают другие водорастворимые соединения.

3. Средства измерений, вспомогательные устройства, материалы, реактивы

При выполнении измерений применяют следующие средства измерений, вспомогательные устройства, материалы и реактивы.

3.1. Средства измерений

Хроматограф газовый серии «Цвет-100» с пламенно-ионизационным детектором

Барометр-анероид М-67

ТУ 2504-1797-75

Весы аналитические, 2 кл., ВЛА-200

ГОСТ 24104-88

Колбы мерные вместимостью 25, 100 см3

ГОСТ 1770-74Е

Линейка измерительная

ГОСТ 17435-72

Лупа измерительная

ГОСТ 25706-83

Меры массы, 1 кл.

ГОСТ 7328-82

Микрошприц МШ-10

ТУ 2.833.106

Пипетки вместимостью 1,5 см3

ГОСТ 20292-74

Реометр для измерения скорости потока газов

Секундомер 3-го кл. точности

ГОСТ 5072-79

Термометр ТМ-8

ГОСТ 212-78Е

Электроаспиратор ЭА-1, погрешность ±10 %

ТУ 25-11-1414-78

3.2. Вспомогательные устройства

Хроматографическая колонка из стали длиной 2 м и внутренним диаметром 4 мм

Аквадистиллятор

ТУ 61-1-721-79

Вакуумный насос ВН-461

Поглотительные приборы с пористой пластиной № 1

ТУ 25-111-1136

Редуктор водородный

ТУ 26-05-463-76

Редуктор кислородный

ТУ 26-05-235-70

Сорбционные трубки с крепежной втулкой (см. рис.)

3.3. Материалы

Азот сжатый

ГОСТ 9293-74

Водород сжатый

ГОСТ 3022-77

Воздух сжатый

ГОСТ 17433-80

Стекловата или стекловолокно

Резиновая трубка

3.4. Реактивы

Ацетон, ч.

ГОСТ 2603-79

Дистиллированная вода

МРТУ 6-09688-63

Полиметилсилоксан ПМС-100

ГОСТ 130032-67

Полисорб-1

ТУ 1011-392-69

Силохром С-80, зернением 0,25 - 0,50 мм

ТУ 6-09-17-4874

Спирт изопропиловый, х. ч.

ТУ 6-09-402-85

Спирт метиловый, х. ч.

ГОСТ 6995-77

4. Требования безопасности

4.1. При работе с реактивами соблюдают требования безопасности, установленные для работы с токсичными, едкими и легковоспламеняющимися веществами по ГОСТу 12.1.005-88.

4.2. При выполнении измерений с использованием газового хроматографа соблюдают правила электробезопасности в соответствии с ГОСТом 12.1.019-79 и инструкцией по эксплуатации прибора.

5. Требования к квалификации операторов

К выполнению измерений допускают лиц, имеющих квалификацию не ниже инженера-химика, с опытом работы на газовом хроматографе.

6. Условия измерений

При выполнении измерений соблюдают следующие условия:

• процессы приготовления растворов и подготовки проб к анализу проводят в нормальных условиях согласно ГОСТу 15150-69 при температуре воздуха (20 ± 10) °C, атмосферном давлении 630 - 800 мм рт. ст. и влажности воздуха не более 80 %.

• выполнение измерений на газовом хроматографе проводят в условиях, рекомендуемых технической документацией к прибору.

7. Подготовка к выполнению измерений

Перед выполнением измерений проводят следующие работы: приготовление растворов, подготовка хроматографической колонки и сорбционной трубки, установление градуировочной характеристики, отбор проб.

7.1. Приготовление растворов

Исходный раствор ацетона, метанола и изопропанола для градуировки (с = 1,0 мг/см3). 50 мг вещества вносят в колбу вместимостью 50 см3, доводят до метки дистиллированной водой и перемешивают. Срок хранения раствора - 1 месяц.

Рабочий раствор ацетона для градуировки (с = 10 мкг/см3). 1 см3 исходного раствора вносят в колбу вместимостью 100 см3, доводят до метки дистиллированной водой и перемешивают. Срок хранения растворов - 1 месяц.

Рабочие растворы метанола и изопропанола для градуировки (с = 50 мкг/см3). 5 см3 исходного раствора метанола и изопропанола вносят по отдельности в колбы вместимостью 100 см3, доводят до метки дистиллированной водой и перемешивают. Срок хранения - 1 неделя.

7.2. Подготовка хроматографической колонки и сорбционной трубки

Насадкой для хроматографической колонки является полисорб-1. Перед заполнением колонки полисорб-1 выдерживают в течение 3 - 4 ч в ацетоне, высушивают и с помощью вакуумного насоса заполняют колонку. Концы колонки закрывают стекловатой и, не подключая к детектору, кондиционируют в токе газа-носителя с расходом 40 см3/мин при температуре 150 °C в течение 8 ч. После охлаждения колонку подключают к детектору и записывают нулевую линию в рабочем режиме. При отсутствии дрейфа нулевой линии колонка готова к работе.

Насадка для сорбционных трубок состоит из 5 % ПМС-100 на силохроме С-80. Трубки содержащие по 0,4 г сорбента, кондиционируют при 200 °С в течение 2-х часов, в испарителе хроматографа.

7.3. Установление градуировочной характеристики

Градуировочную характеристику устанавливают методом абсолютной градуировки на градуировочных растворах ацетона, метанола и изопропанола. Она выражает зависимость площади пика соответствующего вещества на хроматограмме (мм2) от массы (мкг) и строится по 5-ти сериям растворов для градуировки. Каждую серию, состоящую из 6-ти растворов, готовят в мерных колбах вместимостью 100 см3. Для этого в каждую колбу вносят исходный раствор для градуировки в соответствии с табл. 1, доводят объем дистиллированной водой до метки и тщательно перемешивают.

Таблица 1

Растворы для установления градуировочной характеристики при определении концентрации ацетона, метанола и изопропанола

Номер раствора для градуировки

1

2

3

4

5

6

Объем рабочего раствора ацетона (c = 10 мкг/см3), см3

1,0

2,0

5,0

10,0

20,0

50,0

Концентрация ацетона, мкг/см3

0,1

0,2

0,5

1,0

2,0

5,0

Масса ацетона в 5 см3, мкг

0,5

1,0

2,5

5,0

10,0

25,0

Объем рабочего раствора метанола (c = 50 мкг/см3), см3

1,0

2,0

5,0

10,0

20,0

30,0

Концентрация метанола, мкг/см3

0,5

1,0

2,5

5,0

10,0

15,0

Масса метанола в 5 см3, мкг

2,5

5,0

12,5

25,0

50,0

75,0

Объем рабочего раствора изопропанола (c = 50 мкг/см3), см3

1,0

2,0

5,0

10,0

20,0

30,0

Концентрация изопропанола, мкг/см3

0,5

1,0

2,5

5,0

10,0

15,0

Масса изопропанола в 5 см3, мкг

2,5

5,0

12,5

25,0

50,0

75,0

По 5 см3 каждого градуировочного раствора помещают в поглотители с пористой пластиной и продувают азотом со скоростью 0,5 дм3/мин в течение 15 мин. Извлекаемые из раствора вещества улавливают в сорбционных трубках и анализируют при следующих условиях:

температура термостата колонок

100 °C

температура испарителя

200 °C

расход газа-носителя (азота)

40 см3/мин

расход водорода

40 см3/мин

расход воздуха

400 см3/мин

чувствительность шкалы электрометра

50´10-12 А

скорость движения диаграммной ленты

240 мм/ч

время удерживания метанола

2 мин 35 сек

время удерживания ацетона

10 мин 53 сек

время удерживания изопропанола

13 мин 22 сек.

На полученной хроматограмме рассчитывают площади пиков ацетона, метанола и изопропанола и по средним значениям из 5-ти измерений строят градуировочную характеристику для каждого вещества. Проверку градуировочной характеристики проводят 1 раз в квартал и при смене партии реактивов.

7.4. Отбор проб

Отбор проб воздуха проводят согласно ГОСТу 17.2.3.01-86 в поглотитель с пористой пластинкой, заполненный 5 см3 дистиллированной воды, со скоростью 0,5 дм3/мин в течение 15 мин.

8. Выполнение измерений

Поглотитель с пробой устанавливают в штатив. К выходному концу поглотителя подсоединяют встык с помощью резинового шланга сорбционную трубку. К входному концу поглотителя подводят трубку с инертным газом, который пропускают через пробу в течение 5-ти мин со скоростью 50 см3/мин.

В испаритель хроматографа вместо газонаправляющей трубки устанавливают втулку для фиксации сорбционной трубки (см. рис.). Сорбционную трубку с адсорбированными примесями вставляют в испаритель, закрывают его и включают секундомер. Анализ проводят в условиях, указанных при построении градуировочной характеристики (п. 7.3). На хроматограмме рассчитывают площадь пика и по градуировочной характеристике определяют его массу в пробе.

9. Вычисление результатов измерений

Концентрацию ацетона, метанола, изопропанола в атмосферном воздухе (мг/м3) вычисляют по формуле:

 где

m - масса вещества в пробе, найденная по градуировочной характеристике, мкг;

V0 - объем отобранного воздуха, приведенный к нормальным условиям, дм3;

 где

Vt - объем воздуха, отобранный для анализа, дм3;

Р - атмосферное давление в месте отбора пробы, мм рт. ст.;

t - температура воздуха в месте отбора пробы, °C.

Методические указания разработаны Е.А. Комраковой (Нижегородский НИИ гигиены и профпатологии).

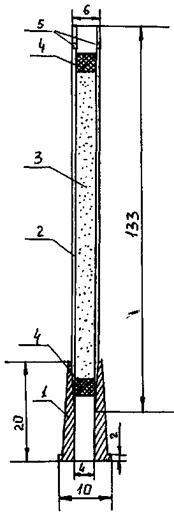

Рис. 1. Схема устройства для термодесорбции примесей в испарителе хроматографа.

1 - крепежная втулка, 2 - сорбционная трубка, 3 - сорбент, 4 - пробки из стекловолокна, 5 - отверстия для газа-носителя.
