ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
8.706-2010

Государственная система обеспечения
единства измерений

ФОТОМЕТРЫ ЛАЗЕРНЫХ ТЕРАПЕВТИЧЕСКИХ
АППАРАТОВ
ВСТРОЕННЫЕ И АВТОНОМНЫЕ

Методика поверки

Москва

Стандартинформ

2011

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2010 г. № 487-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

ГОСТ Р 8.706-2010

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система обеспечения единства измерений

ФОТОМЕТРЫ ЛАЗЕРНЫХ ТЕРАПЕВТИЧЕСКИХ АППАРАТОВ
ВСТРОЕННЫЕ И АВТОНОМНЫЕ

Методика поверки

State system for ensuring the uniformity of measurements.
Embedded and external photometers for laser therapeutic apparatus. Verification procedure

Дата введения - 2012-01-01

1 Область применения

Настоящий стандарт распространяется на встроенные и автономные фотометры (далее - фотометры) лазерных терапевтических аппаратов и устанавливает методику их первичной и периодической поверок.

Межповерочный интервал устанавливают в соответствии с руководством по эксплуатации фотометров.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.1.031-81 Система стандартов безопасности труда. Лазеры. Методы дозиметрического контроля лазерного излучения

ГОСТ 12.1.040-83 Система стандартов безопасности труда. Лазерная безопасность. Общие положения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Требования к квалификации поверителей и требования безопасности

3.1 К проведению поверки допускают лиц, аттестованных в качестве поверителей оптических приборов в соответствии с правилами [1], изучивших настоящий стандарт и руководства по эксплуатации поверяемых фотометров и средств измерений, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда [2].

3.2 При проведении поверки следует соблюдать требования, установленные ГОСТ 12.1.031, ГОСТ 12.1.040, правилами по охране труда [2] и санитарными правилами [3].

4 Операции поверки

4.1 При проведении поверки выполняют следующие операции:

внешний осмотр и проверку комплектности - по 8.1;

опробование - по 8.2;

определение метрологических характеристик - по 8.3;

сличение с УПЛТ-М - по 8.3.1;

определение коэффициента пропускания терапевтической насадки - по 8.3.2.

Примечание - Поверку по 8.3.2 проводят для аппаратов с соответствующими насадками.

5 Средства поверки

5.1 При проведении поверки применяют средства измерений, указанные в таблице 1.

Таблица 1

Наименование средства измерений

Основные метрологические характеристики

Номер пункта настоящего стандарта

Установка для поверки фотометров лазерной терапевтической аппаратуры УПЛТ-М

Диапазон измерений средней мощности в телесном угле 2p стер 10-6 - 1 Вт.

Спектральный диапазон 0,45 - 1,1 мкм.

Основная погрешность при измерениях средней мощности и плотности мощности не более 8 %

8.3.1, 8.3.2

Излучатель

Длина волны, фиксированная в диапазоне 0,6 - 1,0 мкм.

Диапазон регулировки выходной мощности 10-6 - 1 Вт.

Нестабильность мощности за 15 мин не более 0,5 %

8.3.1, 8.3.2

6 Условия проведения поверки

6.1 Поверку проводят при следующих условиях:

- температура окружающей среды (20 ± 5) °С;

- относительная влажность воздуха (65 ± 15) %;

- атмосферное давление (100 ± 4) кПа или (760 ± 30) мм рт.ст.

7 Порядок подготовки к проведению поверки

7.1 Перед проведением поверки изучают руководства по эксплуатации на поверяемый фотометр и применяемые средства измерения (далее - СИ).

7.2 Все оптические поверхности используемых при поверке СИ очищают от пыли и протирают тампоном, смоченным в изопропиловом спирте.

7.3 Поверяемый фотометр и СИ подготавливают к работе в соответствии с руководствами по эксплуатации (далее - РЭ) на них.

8 Порядок проведения поверки

8.1 Внешний осмотр и проверка комплектности

8.1.1 При внешнем осмотре следует убедиться:

- в отсутствии видимых механических повреждений;

- в исправности кабелей и разъемов;

- исправности органов управления.

8.1.2 Комплектность поверяемого фотометра должна соответствовать РЭ.

8.2 Опробование

8.2.1 Правильность работы органов управления и переключения режимов поверяемого фотометра проверяют в соответствии с РЭ.

8.2.2 На вход поверяемого фотометра подают излучение от излучающей головки аппарата или автономного излучателя и убеждаются в наличии соответствующих показаний.

8.3 Определение метрологических характеристик

8.3.1 Сличение с УПЛТ-М

8.3.1.1 Собирают установку по схеме, приведенной на рисунке 1.

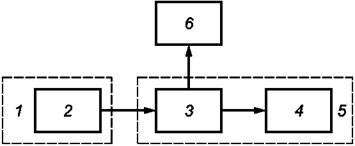

1 - встроенный (автономный) фотометр; 2 - аппарат; 3 - излучающая головка аппарата или автономный
излучатель; 4 - оптический блок УПЛТ-М; 5 - блок регистрации УПЛТ-М; 6 - УПЛТ-М

Рисунок 1 - Блок-схема установки для сличения фотометра с УПЛТ-М

8.3.1.2 Излучающую головку аппарата или автономного излучателя (3) подсоединяют к оптическому входу поверяемого фотометра (7) и, регулируя мощность излучения, устанавливают показания от 0,85 до 95 его верхнего предела измерений.

8.3.1.3 Проводят пять измерений мощности последовательно УПЛТ-М (6) P0ij и фотометром (7) Рij, не изменяя уровня мощности излучения.

8.3.1.4 Повторяют операции по 8.3.1.2 - 8.3.1.3 в точках, где уровень мощности излучения составляет от 0,1 до 0,2; от 0,45 до 0,65; от 0,75 до 0,85 верхней границы диапазона измерений на всех диапазонах поверяемого фотометра.

8.3.1.5 Определяют погрешность фотометра qij по формуле

                                                       (1)

где Р0ij, Pij - показания УПЛТ-М и поверяемого фотометра соответственно при i-м измерении в j-м диапазоне.

8.3.1.6 Определяют среднее арифметическое значение погрешности qj по формуле

                                                              (2)

где N - число измерений.

8.3.1.7 Рассчитывают среднее квадратичное отклонение по формулам

                                                         (3)

                                                        (4)

где DOB - погрешность образцового ваттметра;

                                                              (5)

                                                               (6)

8.3.1.8 Повторяют операции по 8.3.1.1 - 8.3.1.7 для всех излучателей и на всех рабочих длинах волн.

8.3.1.9 Полученные значения 8 для всех излучателей и на всех рабочих длинах волн не должны превышать пределы, установленные в технической документации на поверяемый фотометр.

8.3.2 Определение коэффициента пропускания терапевтической насадки

8.3.2.1 Собирают схему, приведенную на рисунке 2.

1 - аппарат; 2 - излучающая головка аппарата; 3 - терапевтическая насадка;
4 - оптический блок УПЛТ-М; 5 - блок регистрации УПЛТ-М; 6 - УПЛТ-М

Рисунок 2 - Блок-схема установки для определения коэффициента пропускания
терапевтической насадки

8.3.2.2 Излучающую головку (2) аппарата (7) подсоединяют ко входу оптического блока (4) УПЛТ-М (6) и снимают показания блока регистрации Роб11.

8.3.2.3 Отсоединяют излучающую головку от оптического блока и присоединяют терапевтическую насадку (3) к излучающей головке (2). Подсоединяют насадку ко входу оптического блока (4) УПЛТ-М (6) и снимают показания блока регистрации (5) РН1.

8.3.2.4 Снимают насадку, повторяют операции по 8.3.2.2, получая показания УПЛТ-М Роб21.

8.3.2.5 Повторяют операции по 8.3.2.2 - 8.3.2.4 пять раз.

8.3.2.6 Определяют коэффициент пропускания насадки по формуле

                                                       (7)

8.3.2.7 Фактическое значение коэффициента пропускания K заносят в свидетельство о поверке.

9 Оформление результатов поверки

9.1 При положительных результатах поверки оформляют свидетельство о поверке в соответствии с правилами [4] и (или) наносят на прибор оттиск поверительного клейма в соответствии с правилами [5].

9.2 При отрицательных результатах поверки прибор к эксплуатации не допускают, свидетельство о поверке аннулируют, оттиск поверительного клейма гасят и выдают извещение о непригодности с указанием причин в соответствии с правилами [4].

Приложение А
(обязательное)

Проверка энергетических характеристик излучения аппаратов

А.1 Общие положения

А.1.1 Средняя мощность излучения является основной нормируемой характеристикой аппарата. Характеристики измеряемого излучения:

- плоский угол расходимости от 15° до 18°;

- диаметр излучающей поверхности не более 15 мм;

- фиксированное значение длины волны от 0,5 до 1,1 мкм.

А.1.2 У аппаратов с большой излучающей поверхностью, для которых нет специальных средств измерений средней мощности, измеряют плотность мощности, т.е. мощность, приходящуюся на единицу площади. Эта характеристика зависит от расстояния между излучателем и плоскостью, в которой ее измеряют, поэтому измерения необходимо проводить на рабочей поверхности излучателя или в плоскости облучения пациента, если эту плоскость однозначно можно определить из эксплуатационной документации на аппарат.

А.1.3 Характеристики импульсного излучения - среднюю мощность в импульсе Ри и энергию импульса Wи определяют расчетным путем по измеренным значениям средней мощности излучения Рср, длительности импульса по уровню 0,5tи и частоте импульсов f по формулам

                                                              (А.1)

                                                          (A.2)

Длительность импульса определяют измерительным преобразователем для контроля формы импульсов из состава УПЛТ-М либо измерительным преобразователем ИПЛТ, являющимся дополнением к УПЛТ (УПЛТ отличается от УПЛТ-М отсутствием встроенного измерительного преобразователя для контроля формы импульсов). Характеристики указанных преобразователей идентичны и приведены в таблице А.2.

Допускается измерять максимальную мощность импульса Рм указанным преобразователем, если пространственная характеристика измеряемого пучка соответствует условиям определения коэффициента преобразования преобразователя.

А.1.4 В эксплуатационной документации на аппарат указывают конкретное значение длины волны излучения или диапазон, в котором она находится. При проверке характеристик аппарата длину волны измеряют, если это требование приведено в его документации или если ее значение в документации не указано.

А.1.5 При определении энергетических характеристик излучения аппаратов проводят операции, указанные в таблице А.1.

Таблица А.1

Наименование операции

Номер пункта приложения настоящего стандарта

Проведение операций при поверке

первичной

периодической

Определение средней мощности излучения

2

Да1)

Да1)

Определение плотности мощности на рабочей поверхности излучателя

3

Да1)

Да1)

Определение длительности оптических импульсов и частоты повторения

4

Да2)

Да2)

Определение энергии импульса

5

Да2)

Да2)

Определение средней мощности в импульсе

6

Да2)

Да2)

Определение длины волны излучения

7

Да3)

Нет3)

1) Для любого импульсного или непрерывного излучателя измеряют среднюю мощность излучения, если излучающая поверхность вписывается в круг диаметром 15 мм и менее. Если излучающая поверхность больше, то определяют плотность мощности на рабочей поверхности излучателя.

2) Необходимый перечень измеряемых параметров импульсного излучения определяется технической документацией на конкретный тип аппаратуры.

3) Длину волны излучения определяют для полупроводниковых излучателей после их замены при ремонте и при выпуске прибора, если иное не требуется в эксплуатационной документации на аппарат.

А.1.6 При проведении проверки энергетических характеристик излучения аппаратов применяют средства измерений, указанные в таблице А.2.

Таблица А.2

№ пункта приложения

Наименование средства измерений, метрологические и основные технические характеристики

Примечание

А.2; А.3; А.5; А.6

Установка для поверки фотометров лазерной терапевтической аппаратуры УПЛТ-М:

диапазон измерений средней мощности в телесном угле 2 % стер 10-6 - 1 Вт;

основная погрешность при измерениях средней мощности и плотности мощности не более 8 %;

рабочий спектральный диапазон от 0,6 до 1,0 мкм;

время нарастания переходной характеристики преобразователя не более 30 нс;

предел линейности преобразователя по напряжению в импульсном режиме 3 В

А.4; А.5; А.6

Запоминающий цифровой осциллограф LeCroy WaveSurfer 422: полоса пропускания 200 МГц;

среднеквадратическое значение погрешности измерений временных интервалов периодических сигналов не более 1,0 нс

А.7

Установка для измерений спектральных характеристик источников и приемников оптического излучения:

спектральный диапазон 0,4 - 1,7 мкм;

основная погрешность не более 5 %

А.1.7 Допускается применение других средств поверки, по техническим и метрологическим характеристикам не уступающих указанным в А.1.6.

А.2 Определение средней мощности излучения

А.2.1 Собирают схему, приведенную на рисунке 1.

А.2.2 Подсоединяют излучающую головку аппарата (3) к оптическому блоку УПЛТ-М (4).

А.2.3 Устанавливают максимальное значение тока накачки излучателя и частоту повторения импульсов (если такие регулировки имеются) и снимают 10 показаний блока регистрации УПЛТ-М (5) с интервалом 1 мин Рср1i. Определяют мощность излучения по формуле

                                                        (А.3)

А.2.4 Повторяют операции по А.2.3 при различных значениях тока накачки и частоты повторения импульсов.

А.3 Определение плотности мощности на рабочей поверхности излучателя

А.3.1 Собирают схему, приведенную на рисунке 1, устанавливают на входное окно оптического блока УПЛТ-М (4) калиброванную диафрагму. Отношение площадей излучающей поверхности головки (3) аппарата SИ и диафрагмы SД должно удовлетворять условию

                                                             (А.4)

А.3.2 Устанавливают входную диафрагму оптического блока УПЛТ-М (4) на край излучающей поверхности головки аппарата (3) и проводят операции по А.2.3. Плотность мощности определяют по формуле

                                                             (А.5)

А.3.3 Перемещая диафрагму, установленную на оптическом блоке УПЛТ-М (4), по излучающей поверхности головки (3), проводят операции по А.3.2 в N точках, например, как показано на рисунке А.1.

Рисунок А.1

А.3.4 Определяют среднее значение плотности мощности Еср и ее неравномерность DЕ по формулам:

                                                         (А.6)

                                                   (A.7)

А.3.5 Повторяют операции по А.3.2 - А.3.4 при различных значениях тока накачки и частоты повторения импульсов.

А.4 Определение длительности оптических импульсов и частоты повторения

А.4.1 Собирают схему, приведенную на рисунке А.2.

1 - аппарат; 2 - излучающая головка; 3 - блок оптический УПЛТ-М;
4 - блок регистрации УПЛТ-М; 5 - УПЛТ-М; 6 - осциллограф

Рисунок А.2 - Блок-схема установки для определения длительности оптических
импульсов и частоты повторения

А.4.2 Подают излучение от излучающей головки (2) в оптический блок УПЛТ-М (3) и добиваются устойчивой осциллограммы на экране осциллографа (6).

А.4.3 Устанавливают на аппарате те же самые режимы, как в А.2.3, и определяют по осциллографу (6) длительность импульса по уровню 0,5 и частоту повторения импульсов.

А.4.4 Повторяют измерения длительности импульса излучения и частоты повторения импульсов в тех же режимах, как и при измерениях средней мощности по А.2.4.

А.4.5 Допускается измерять частоту повторения импульсов измерениями периода их следования по осциллографу или измерениями частоты запускающих электрических импульсов, если это предусмотрено конструкцией аппарата.

А.5 Определение энергии импульса

А.5.1 Энергию импульса определяют по формуле (А.1).

А.5.2 Среднюю мощность Рср и частоту повторения импульсов f измеряют при одних и тех же положениях регулировок частоты повторения импульсов и тока накачки.

А.6 Определение средней мощности в импульсе

А.6.1 Среднюю мощность в импульсе определяют по формуле (А.2).

А.6.2 Среднюю мощность Рср, частоту повторения импульсов f и длительность импульса по уровню 0,5tи измеряют при одних и тех же положениях регулировок частоты повторения импульсов и тока накачки.

А.7 Определение длины волны излучения

А.7.1 Подготавливают к измерениям длины волны излучения установку для измерения спектральных характеристик источников и приемников.

А.7.2 Подают излучение от измеряемого аппарата на входную щель монохроматора установки для измерений спектральных характеристик приемников и источников и определяют длину волны в соответствии с разделом «Порядок работы» РЭ на установку.

Библиография

[1]

Правила по метрологии ПР 50.2.012-94

Государственная система обеспечения единства измерений. Порядок аттестации поверителей средств измерений

[2]

Правила по охране труда

ПОТ Р М-016-2001, РД 153-34.0-03.150-00

Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок, утверждены приказом Минэнерго России от 27.12.2000 г. № 13, постановлением Минтруда России от 05.01.2000 г. № 3

[3]

Санитарные нормы СанПиН 5804-91

Санитарные нормы и правила устройства и эксплуатации лазеров

[4]

Правила по метрологии ПР 50.2.006-94

Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений

[5]

Правила по метрологии ПР 50.2.007-2001

Государственная система обеспечения единства измерений. Поверительные клейма



Ключевые слова: измеритель оптической мощности, источник оптического излучения, тестер оптический, измеритель обратных потерь, метрологическое обеспечение, средство измерений, поверка средств измерений
