ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
52990.4-2010/
ИСО 9902-4:2001

Шум машин

МАШИНЫ ТЕКСТИЛЬНЫЕ.
ИСПЫТАНИЯ НА ШУМ

Часть 4

Машины для производства нитей, шнуров и канатов

ISO 9902-4:2001

Textile machinery - Noise test code - Part 4: Yarn processing, cordage and rope
manufacturing machinery

(IDT)

Москва

Стандартинформ

2011

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией «Научно-исследовательский центр контроля и диагностики технических систем» (АНО «НИЦ КД») на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 358 «Акустика»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2010 г. № 617-ст

4 Настоящий стандарт является идентичным по отношению к международному стандарту ИСО 9902-4:2001 «Машины текстильные. Испытания на шум. Часть 4. Машины для производства нитей, шнуров и канатов» (ISO 9902-4:2001 «Textile machinery - Noise test code - Part 4: Yarn processing, cordage and rope manufacturing machinery»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

1 Область применения. 2

2 Нормативные ссылки. 3

3 Термины и определения. 3

4 Объект испытаний. 3

5 Определение уровня звуковой мощности. 3

6 Определение уровня звука излучения. 4

7 Условия установки и монтажа. 5

8 Режим работы.. 5

9 Неопределенность измерений. 5

10 Регистрируемые данные. 5

11 Протокол испытаний. 5

12 Заявление и подтверждение значений шумовых характеристик. 5

Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации (и действующим в этом качестве межгосударственным стандартам) 9

ГОСТ Р 52990.4-2010/

ИСО 9902-4:2001

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Шум машин

МАШИНЫ ТЕКСТИЛЬНЫЕ. ИСПЫТАНИЯ НА ШУМ

Часть 4

Машины для производства нитей, шнуров и канатов

Noise of machines. Textile machinery. Noise test code. Part 4.
Yarn processing , cordage and rope manufacturing machinery

Дата введения - 2011-12-01

1 Область применения

Настоящий стандарт, применяемый совместно с ИСО 9902-1, устанавливает условия монтажа, режим работы и методы измерений, заявления и подтверждения значений шумовых характеристик машин для производства нитей, канатов и веревок.

Стандарт распространяется на следующие семейства машин:

- машины тростильные;

- машины крутильные;

- машины канатовьющие;

- машины тесьмоплетельные;

- машины шнуроплетельные.

Стандарт устанавливает технический (степень точности 2) и ориентировочный (степень точности 3) методы измерения шума.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:

ИСО 3743-1:1994 Акустика. Определение уровней звуковой мощности источников шума по звуковому давлению. Технические методы для малых переносных источников шума в реверберационных полях. Часть 1. Метод сравнения в помещениях с жесткими стенами

ИСО 3744:1994 Акустика. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью

ИСО 3746:1995 Акустика. Определение уровней звуковой мощности источников шума по звуковому давлению. Ориентировочный метод с использованием охватывающей измерительной поверхности над звукоотражающей плоскостью

ИСО 3747:2000 Акустика. Определение уровней звуковой мощности источников шума по звуковому давлению. Метод сравнения на месте установки

ИСО 9614-1:1993 Акустика. Определение уровней звуковой мощности источников шума по интенсивности звука. Часть 1. Измерения в дискретных точках

ИСО 9614-2:1996 Акустика. Определение уровней звуковой мощности источников шума по интенсивности звука. Часть 2. Измерения сканированием

ИСО 9902-1:2001 Текстильные машины. Испытания на шум. Часть 1. Общие требования

ИСО 11111:1995 Требования безопасности текстильных машин

ИСО 11201:1995 Акустика. Шум машин и оборудования. Измерение уровней звукового давления излучения на рабочем месте и в других контрольных точках. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью

ИСО 11202:1995 Акустика. Шум машин и оборудования. Измерение уровней звукового давления излучения на рабочем месте и в других контрольных точках. Ориентировочный метод на месте установки

ИСО 11203:1995 Акустика. Шум машин и оборудования. Определение уровней звукового давления излучения на рабочем месте и в других контрольных точках по уровню звуковой мощности

ИСО 11204:1995 Акустика. Шум машин и оборудования. Измерение уровней звукового давления излучения на рабочем месте и в других контрольных точках. Метод коррекций на акустические условия

3 Термины и определения

В настоящем стандарте применяют термины по ИСО 9902-1, а также следующий термин.

3.1 угол спиральной намотки (wind helix angle): Угол намотки нити в паковке.

Примечание - Он равен половине угла скрещивания верхнего слоя ниток с предыдущим и определяется как отношение скорости раскладки к скорости нити.

4 Объект испытаний

См. таблицу 1 настоящего стандарта и ИСО 9902-1 (раздел 4).

5 Определение уровня звуковой мощности

5.1 Основополагающие международные стандарты, необходимые для измерений

5.1.1 Общие положения

См. ИСО 9902-1.

5.1.2 Определение по интенсивности звука

Для определения корректированного по А уровня звуковой мощности LWA по интенсивности звука применяют ИСО 9614-1 (измерение в дискретных точках) и ИСО 9614-2 (сканирование).

5.1.3 Определение по уровням звукового давления на измерительной поверхности

Для определения корректированного по А уровня звуковой мощности LWA по уровням звука на заданной измерительной поверхности применяют один из следующих стандартов:

- ИСО 3744,

- ИСО 3747,

- ИСО 3746, если ИСО 3744 и ИСО 3747 неприменимы.

Если условия испытаний соответствуют ИСО 3743-1 (например, в случае малых оплеточных машин), то он может быть применен как альтернативный настоящему стандарту.

5.2 Крупногабаритные машины

См. ИСО 9902-1 (подраздел 5.2). Крупногабаритные машины в таблице 1 настоящего стандарта обозначены буквой L.

6 Определение уровня звука излучения

6.1 Основополагающие стандарты, требуемые для измерений

См. ИСО 9902-1 (подраздел 6.1).

Уровень звука излучения LpA определяют по одному из следующих стандартов:

- ИСО 11201,

- ИСО 11204,

- ИСО 11202, если ИСО 11201 и ИСО 11204 неприменимы.

Если условия соответствуют ИСО 11203 (например, в случае малых оплеточных машин, как правило, имеющих ненаправленное излучение) и уровень звуковой мощности известен, то он может быть применен как альтернативный настоящему стандарту при расстоянии от поверхности машины 1 м (см. 6.2.3).

6.2 Выбор рабочего места и других контрольных точек

См. ИСО 9902-1 (подраздел 6.2).

Для определения рабочего места используют два возможных варианта конфигурации оборудования, обозначенных d) и е)1. Для каждого семейства машин примененный вариант указан в таблице 1.

____________

1 Варианты конфигурации оборудования, обозначенные а), b) и с), приведены в ИСО 9902-1 (раздел 4), вариант d) - в ИСО 9902-2.

Вариант d) предусматривает несколько точек на измерительной линии на расстоянии 1 м от поверхности машины и на высоте 1,6 м над полом или рабочей платформой. Если машина имеет ось симметрии, то обе точки пересечения оси с измерительной линией должны быть выбраны в качестве точек измерений. Дополнительные точки равномерно располагают на измерительной линии с расстоянием между ними не более 2 м.

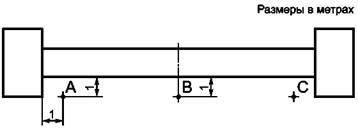

Вариант е) предусматривает три точки измерений на высоте 1,6 м, показанные на рисунке 1.

А, В и С - точки измерений

Примечание - У односторонней машины измерения выполняют с рабочей стороны, у двусторонней - только с одной, наиболее шумной стороны.

Рисунок 1 - Вариант е)

Для обоих вариантов рассчитывают LpA по измеренным в указанных точках значениям контролируемого параметра [см. ИСО 9902-1 (подраздел 6.1)].

Если свободное пространство вокруг машины ограничено, то измерительное расстояние может быть уменьшено до 0,5 м и должно быть указано в протоколе испытаний.

7 Условия установки и монтажа

См. ИСО 9902-1 (раздел 7).

8 Режим работы

См. ИСО 9902-1 (раздел 8) и таблицу 1 настоящего стандарта.

9 Неопределенность измерений

См. ИСО 9902-1 (раздел 9).

10 Регистрируемые данные

См. ИСО 9902-1 (раздел 10).

11 Протокол испытаний

См. ИСО 9902-1 (раздел 11). Информация должна включать сведения, указанные в таблице 1 настоящего стандарта.

12 Заявление и подтверждение значений шумовых характеристик

См. ИСО 9902-1 (раздел 12).


Таблица 1 - Условия измерений для машин для производства нитей, шнуров и канатов

Семейство машин

Объект испытаний (см. раздел 4)

Указание габаритов машины (см. 5.2)

Рабочее место (см. 6.2)

Режим работы [см. ИСО 9902-1 (раздел 8)]

Оборудование, включаемое в состав объекта испытаний

Оборудование, исключаемое из состава объекта испытаний

Тип объекта испытаний [см. ИСО 9902-1 (раздел 4)]

Характерные особенности, отражаемые в протоколе испытаний

Заданные параметры

Варьируемые параметры

Параметры, указываемые в протоколе испытаний

Тростильные и крутильные машины

-

Выносной шпулярник

Передвижное устройство очистки

а)

Число веретен

Диаметр веретена, мм

Ход, мм

Тип привода веретена (например, ременный от отдельного мотора)

С или без ограничителя баллона

Длина шпули, мм

Ширина, мм

Тип ходового ролика

Диаметр кольца, мм

Расположение веретен (горизонтальное, вертикальное)

Одно- или двухъярусная машина

Особенности мер по снижению шума

L

а)

Параметры движения нити

Частота вращения веретена, об/мин

Сведения о нити

Скорость приема, м/мин

Число циклов нитераскладчика в минуту

Число витков в метре нити

Скорость ходового ролика, м/с

Масса бобины, кг

Машины для текстурирования нитей

Встроенный вентилятор

Передвижное устройство технического обслуживания

Выносной шпулярник

а)

Тип текстурирующего устройства (например, фрикционные диски, скрещенные ремни, веретенный текстурирующий аппарат, пневматическое текстурирующее устройство)

Число положений Тип привода веретена (например, ременный от отдельного мотора)

Описание приводного ремня (тип, новый ремень)

Диаметр фрикционных дисков

Применяется или нет вытяжка нити

Производится или нет вытяжка пара

Тип встроенного вентилятора (постоянная или регулируемая частота вращения)

Особенности мер по снижению шума

L

е) Для одноместной машины: среднее положение перед машиной на высоте 1,6 м и на расстоянии 1 м

Без обрабатываемой нити (исключая пневмотекстурирующие машины)

Вытяжка отходов отключена

Раздвижные люки, если имеются, закрыты

Пар отсасывается

Окружная скорость приемных валиков после текстурирующего устройства, м/мин

Устройство воздушного смешивания включено/выключено

Давление воздуха, если применяется пневмотекстурирование

Сведения о нити, если испытания проводят с нитью

Для фрикционного текстурирования: частота вращения фрикционного устройства, об/мин, или окружная скорость приводного ремня, м/мин

Коэффициент вытяжки

Установка для сжатия

Шаг нитераскладчика, мм

Число циклов раскладки нити в минуту

Частота вращения вентиляторов при испытаниях, об/мин

Мотальные машины

Устройство подготовки и подачи початка

Встроенный вентилятор

Внешние средства транспортирования бобины

Крутильная машина в случае комбинированных машин

Передвижное устройство очистки

а)

Шаг нитераскладчика, мм

Степень автоматизации

Число намоточных головок

Ширина, мм

Вид нитераскладчика

Тип узловязателя или склеечного пресса

Тип оборудования для сортировки катушек

Тип привода паковки (приводной барабан или поверхностный привод)

Тип встроенного вентилятора (постоянная или регулируемая частота вращения)

L (для машин длиной более 7 м)

е) Для одноместной машины: перед машиной на высоте 1,6 м и на расстоянии 1 м

Параметры движения нити

Половинная паковка

Скорость нити, м/мин

Сведения о нити

Число циклов раскладки нити в минуту

Для автоматических машин: средняя частота переключений в минуту

Давление склеечного пресса, Па

Частота вращения вентилятора при испытаниях, об/мин

Клубочные мотальные машины

Шпулярник

-

а)

Число рабочих мест

Ширина, мм

-

е)

Параметры движения нити

Частота вращения банкоброша, об/мин

Сведения о нити

Жгуторасправители, мялки

-

-

b) или с)

-

-

-

-

-

-

Ленточная и отделочная машины для лубяного волокна

-

-

а)

-

-

Перед машиной у пульта управления на высоте 1,6 м и на расстоянии 1 м

Максимальное число приемных устройств

Трощение 8 слоев

Скорость приема, м/мин

Коэффициент вытяжки

Комбинированные крутильные и канатовьющие машины

Кожух

-

а)

Число рам

Число бобин на раме

Диаметр и длина катушки, мм

Длина натяжного устройства, мм

Диаметр натяжного устройства, мм

L

d)

Без обрабатываемого материала

Частота вращения механизма банкоброша, об/мин

Коэффициент предварительной закрутки

Частота вращения натяжного устройства банкоброша, об/мин

Канатовьющие машины

Кожух

Натяжное устройство

-

а)

Диаметр и длина катушки, мм

Диаметр и длина натяжного устройства, мм

Тип машины

Число держателей бобин и расположение (конструкция)

L

d)

Без обрабатываемого материала

Частота вращения держателя бобин, об/мин

-

Плетельные машины, диаметр крылаток d £ 120 мм и 120 < d £ 180 мм (согласно ИСО 11111)

-

-

а)

Диаметр крылаток, мм

Наличие ограждения

Число держателей бобин и расположение (конструкция)

-

d)

Без обрабатываемого материалаb

Частота вращения машины, об/мин

-

Шнуроплетные машины, диаметр крылаток d > 180 мм

Кожух

-

а)

Диаметр крылаток, мм

Число держателей бобин и расположение (конструкция)

L

d)

Без обрабатываемого материалаb

Частота вращения машины, об/мин

-

Роторная оплеточная машина

Кожух

-

а)

Диаметр ротора, мм

Число бобин

-

d)

Шпулярник заполнен наполовину

Частота вращения ротора, об/мин

Сведения о материале

Масса бобины, кг

а Это оборудование может быть необходимо при функционировании машины с обрабатываемым материалом.

b Влияние загрузки шпулярника и натяжения материала на звуковое излучение исследуют, чтобы определить, нужно ли принимать во внимание эти параметры в стандарте по испытаниям на шум.


Приложение ДА
(справочное)

Сведения о соответствии ссылочных международных стандартов
ссылочным национальным стандартам Российской Федерации
(и действующим в этом качестве межгосударственным стандартам)

Таблица ДА.1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование соответствующего национального стандарта

ИСО 3743-1:1994

MOD

ГОСТ Р 51400-99 «Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Технические методы для малых переносных источников шума в реверберационных полях в помещениях с жесткими стенами и в специальных реверберационных камерах»

ИСО 3744:1994

MOD

ГОСТ Р 51401-99 «Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью»

ИСО 3746:1995

MOD

ГОСТ Р 51402-99 «Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Ориентировочный метод с использованием измерительной поверхности над звукоотражающей плоскостью»

ИСО 3747:2000

MOD

ГОСТ 27243-2005 «Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Метод сравнения на месте установки»

ИСО 9614-1:1993

MOD

ГОСТ 30457-97 «Акустика. Определение уровней звуковой мощности источников шума на основе интенсивности звука. Измерение в дискретных точках. Технический метод»

ИСО 9614-2:1996

-

*

ИСО 11111:1995

-

*

ИСО 9902-1:2001

MOD

ГОСТ Р 52990.1-2008 «Шум машин. Машины текстильные. Испытания на шум. Часть 1. Общие требования»

ИСО 11201:1995

MOD

ГОСТ 31172-2003 «Шум машин. Измерение уровней звукового давления излучения на рабочем месте и в других контрольных точках. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью»

ИСО 11202:1995

MOD

ГОСТ 31169-2003 «Шум машин. Измерение уровней звукового давления излучения на рабочем месте и в других контрольных точках. Ориентировочный метод для измерений на месте установки»

ИСО 11203:1995

MOD

ГОСТ 30720-2001 «Шум машин. Определение уровней звукового давления излучения на рабочем месте и в других контрольных точках по уровню звуковой мощности»

ИСО 11204:1995

MOD

ГОСТ 30683-2000 «Шум машин. Измерение уровней звукового давления излучения на рабочем месте и в других контрольных точках. Метод с коррекциями на акустические условия»

* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:

- MOD - модифицированные стандарты.



Ключевые слова: текстильные машины для производства нитей, шнуров и канатов, испытания на шум, корректированный по A уровень звуковой мощности, уровень звука излучения, технический метод, ориентировочный метод, заявление значений шумовых характеристик



© 2013 Ёшкин Кот :-)
