ГОСТ Р ИСО/ТС 10303-1006-2010

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Системы автоматизации производства и их интеграция

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

Часть 1006

Прикладной модуль.
Представление основы

Industrial automation systems and integration. Product data representation and exchange.
Part 1006. Application module. Foundation representation

Дата введения - 2011-08-01

1 Область применения

Настоящий стандарт определяет прикладной модуль «Представление основы».

Требования настоящего стандарта распространяются на:

- определение контекста представления;

- определение вида контекста представления, подходящего для спецификации числовых значений;

- определение представления;

- определение взаимосвязи между двумя представлениями;

- определение элемента представления;

- определение текста как элемента представления.

Требования настоящего стандарта не распространяются на:

- идентификацию свойств, с которыми связано представление;

- любые аспекты визуализации представлений;

- определение представлений для конкретных целей.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)

ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)

ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)

ИСО 10303-41:2005 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий (ISO 10303-41:2005, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)

ИСО 10303-43:2000 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений (ISO 10303-43:2000, Industrial automation systems and integration - Product data representation and exchange - Part 43: Integrated generic resource: Representation structures)

ИСО 10303-45:1998* Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 45. Интегрированные обобщенные ресурсы. Материалы (ISO 10303-45:1998, Industrial automation systems and integration - Product data representation and exchange - Part 45: Integrated generic resource: Materials)

ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладные протоколы. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting)

ИСО/ТС 10303-1001:2006** Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида (ISO/TS 10303-1001:2006, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment)

ИСО/ТС 10303-1017:2004*** Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия (ISO/TS 10303-1017:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification)

ИСО/ТС 10303-1054:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1054. Прикладной модуль. Значение с единицей измерения (ISO/TS 10303-1054:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1054: Application module: Value with unit)

ИСО/МЭК 8824-1:2002*4 Информационная технология. Абстрактная синтаксическая нотация версии 1 (АСН. 1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN. 1) - Part 1: Specification of basic notation)

________

* Заменен. Действует стандарт ИСО 10303-45:2008. Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.

** Заменен. Действует стандарт ИСО/ТС 10303-1001:2010. Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.

*** Заменен. Действует стандарт ИСО/ТС 10303-1017:2010. Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.

*4 Заменен. Действует стандарт ИСО/МЭК 8824-1:2008. Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.

3 Термины

3.1 Термины, определенные в ИСО 10303-1

В настоящем стандарте применены следующие термины:

- приложение (application);

- прикладной объект (application object);

- прикладной протокол; ПП (application protocol; АР);

- прикладная эталонная модель; ПЭМ (application reference model; ARM);

- данные (data);

- информация (information);

- интегрированный ресурс (integrated resource);

- изделие (product);

- данные об изделии (product data).

3.2 Термин, определенный в ИСО 10303-202

В настоящем стандарте применен следующий термин:

- прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC).

3.3 Термины, определенные в ИСО/ТС 10303-1001

В настоящем стандарте применены следующие термины:

- прикладной модуль; ПМ (application module; AM);

- интерпретированная модель модуля; ИММ (module interpreted model; MIM).

3.4 Термин, определенный в ИСО/ТС 10303-1017

В настоящем стандарте применен следующий термин:

- общие ресурсы (common resources).

4 Информационные требования

В данном разделе определены информационные требования к прикладному модулю «Представление основы», представленные в форме ПЭМ.

Примечания

1 Графическое представление информационных требований приведено в приложении С.

2 Спецификация отображения определена в 5.1. Она показывает, как информационные требования удовлетворяются при использовании общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ данного прикладного модуля.

Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Foundation_representation_arm.

EXPRESS-спецификация:

*)

SCHEMA Foundation_representation_arm;

(*

4.1 Необходимые ПЭМ прикладных модулей

Приведенный ниже оператор языка EXPRESS определяет элемент, импортированный из ПЭМ другого прикладного модуля.

EXPRESS-спецификация:

*)

USE FROM Value_with_unit_arm; - ISO/TS 10303-1054

(*

Примечания

1 Схема, ссылка на которую дана выше, определена в следующем стандарте комплекса ИСО 10303:

Value_with_unit_arm - ИСО/ТС 10303-1054.

2 Графическое представление схемы Foundation_representation_arm приведено на рисунках С.1 и С.2, приложение С.

4.2 Определение объектов ПЭМ

В данном подразделе определены объекты ПЭМ прикладного модуля «Представление основы».

4.2.1 Объект Numerical_representation_context

Объект Numerical_representation_context является подтипом объекта Representation_context, в котором могут быть определены единицы измерения и погрешности. Эти единицы измерения и погрешности применяются в экземплярах объекта Representation_item, используемых в определенном контексте.

EXPRESS-спецификация:

*)

ENTITY Numerical_representation_context

SUBTYPE OF (Representation_context);

units: OPTIONAL SET[1:?] OF Unit;

accuracies: OPTIONAL SET[1:?] OF Uncertainty_with_unit;

END_ENTITY;

(*

Определения атрибутов

units - множество объектов Units, которые применяются как значения атрибутов экземпляров объекта Representation_item, используемых в данном контексте. Значение данного атрибута может быть не задано.

Примечание - Объекты Units из Numerical_representation_context предназначены только для задания единиц измерения, используемых по умолчанию, но не предназначены для предотвращения того, чтобы элементам представлений задавались одинаковые или разные единицы измерения в данном контексте;

accuracies - меры погрешности, применяемые к значениям атрибутов экземпляров объекта Representation_item, используемых в данном контексте. Значение данного атрибута может быть не задано.

4.2.2 Объект Representation

Объект Representation включает в себя один или несколько экземпляров объекта Representation_item, относящихся к заданному объекту Representation_context.

EXPRESS-спецификация:

*)

ENTITY Representation;

id: OPTIONAL STRING;

name: OPTIONAL STRING;

description: OPTIONAL STRING;

context_of_items: Representation_context;

items: SET[1:?] OF Representation_item;

WHERE

WR1: EXISTS(name) OR (TYPEOF(SELF\Representation) < > TYPEOF(SELF));

END_ENTITY;

(*

Определения атрибутов

id - идентификатор объекта Representation. Значение данного атрибута может быть не задано;

name - набор слов, используемых для обозначения объекта Representation.

Пример - Значением атрибута name объекта Representation может быть наименование модели из CAD-системы;

description - текст, содержащий дополнительную информацию об объекте Representation. Значение данного атрибута может быть не задано;

context_of_items - объект Representation_context, определяющий контекст для объекта Representation;

items - множество экземпляров объекта Representation_item, в явном виде включенных в объект Representation.

Формальное утверждение

WR1 - если ключевое слово SELF представляет точный экземпляр объекта Representation, то значение атрибута name должно быть задано.

4.2.3 Объект Representation_context

Объект Representation_context представляет контекст, с которым связаны экземпляры объекта Representation_item.

EXPRESS-спецификация:

*)

ENTITY Representation_context;

id: STRING;

kind: STRING;

INVERSE

representations_in_context: SET[1:?] OF Representation FOR context_of_items;

END_ENTITY;

(*

Определения атрибутов

id - идентификатор объекта Representation_context;

kind - текст, описывающий разновидность контекста.

Примеры

1 Примером разновидности объекта Representation_context является numeric values (числовые значения).

2 Примерами разновидностей контекста, которые могут использоваться для геометрического представления, являются ¢2D space¢ (двумерное пространство) или ¢3D space¢ (трехмерное пространство);

representations_in_context - множество экземпляров объекта Representation, которые совместно используют объект Representation_context. Данное множество должно содержать, по крайней мере один элемент.

4.2.4 Объект Representation_item

Объект Representation_item является элементом представления.

Объект Representation_item должен присутствовать в множестве элементов одного или нескольких экземпляров объекта Representation или должен принадлежать одному или нескольким экземплярам объекта Representation, на который прямо или косвенно ссылаются элементы этих экземпляров объекта Representation.

Примечание - Данное ограничение формализовано в EXPRESS-спецификации ресурса, соответствующего объекту Representation_item в схеме ИММ.

Только конкретизации объекта Representation_item могут быть реализованы.

EXPRESS-спецификация:

*)

ENTITY Representation_item

ABSTRACT SUPERTYPE;

name: OPTIONAL STRING;

END_ENTITY;

(*

Определение атрибута

name - набор слов, используемых для обозначения объекта Representation_item.

Пример - Значением атрибута name геометрического объекта Representation_item может быть его метка элемента в исходной CAD-системе.

Неформальное утверждение

IP1 - объект Representation_item должен использоваться прямо или косвенно по крайней мере в объекте Representation.

4.2.5 Объект Representation_relationship

Объект Representation_relationship представляет связь между двумя экземплярами объекта Representation.

EXPRESS-спецификация:

*)

ENTITY Representation_relationship;

relation_type: OPTIONAL STRING;

description: OPTIONAL STRING;

rep_1: Representation;

rep_2: Representation;

WHERE

WR1: EXISTS(relation_type) OR

(TYPEOF(SELF\Representation_relationship) < > TYPEOF(SELF));

WR2: EXISTS(description) OR(TYPEOF(SELF\Representation_relationship) < > TYPEOF(SELF));

END_ENTITY;

(*

Определения атрибутов

relation_type - строка, определяющая тип взаимосвязи.

Следующие значения данного атрибута должны использоваться при выполнении указанных условий:

- ¢derivation¢ - если объект Representation, на который имеется ссылка как на rep_1, был получен из объекта Representation, на который имеется ссылка как на rep_2.

Пример - Многогранное представление может быть получено из граничного представления;

- ¢detailing¢ - если объект Representation, на который имеется ссылка как на rep_1, содержит более подробную информацию, чем объект Representation, на который имеется ссылка как на rep_2;

description - текст, содержащий дополнительную информацию о взаимосвязи;

rep_1 - один экземпляр объекта Representation, являющийся частью данной взаимосвязи;

rep_2 - другой экземпляр объекта Representation, являющийся частью данной взаимосвязи. Если один элемент взаимосвязи зависит от другого, то данный атрибут должен быть зависимым.

Формальные утверждения

WR1 - если ключевое слово SELF представляет точный экземпляр объекта Representation_ relationship, то значение атрибута relation_type должно быть задано;

WR2 - если ключевое слово SELF представляет точный экземпляр объекта Representation_ relationship, то значение атрибута description должно быть задано.

4.2.6 Объект String_representation_item

Объект String_representation_item является подтипом объекта Representation_item, определяющим текст.

EXPRESS-спецификация:

*)

ENTITY String_representation_item

SUBTYPE OF (Representation_item);

string_value: STRING;

END_ENTITY;

(*

Определение атрибута

string_value - строка, являющаяся элементом представления.

*)

END_SCHEMA; - Foundation_representation_arm

(*

5 Интерпретированная модель модуля

5.1 Спецификация отображения

В настоящем стандарте под термином «прикладной элемент» понимается любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин «элемент ИММ» обозначает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, любой из его атрибутов и любое ограничение на подтипы, определенное в 5.2 или импортированное с помощью оператора USE FROM.

В данном подразделе представлена спецификация отображения, которая определяет, как каждый прикладной элемент, описанный в разделе 4 настоящего стандарта, отображается на один или несколько элементов ИММ (см. 5.2).

Спецификация отображения для каждого прикладного элемента определена ниже в отдельном пункте. Спецификация отображения атрибута объекта ПЭМ определена в подпункте пункта, содержащего спецификацию отображения данного объекта. Каждая спецификация отображения содержит до пяти секций.

Секция «Заголовок» содержит:

- наименование рассматриваемого объекта ПЭМ или ограничение на подтипы либо

- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, который не является объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо

- составное выражение вида: «связь объекта наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка>, представляющим атрибут наименование атрибута>», если данный атрибут ссылается на тип данных, который является объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция «Элемент ИММ» содержит в зависимости от рассматриваемого прикладного элемента следующие составляющие:

- наименование одного или более объектных типов данных ИММ;

- наименование атрибута объекта ИММ, представленное в виде синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ссылается на тип, который не является объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или на тип SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующих в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

- синтаксическую конструкцию /SUPERTYPE (<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;

- одну или более конструкций /SUPERTYPE (<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента содержит более одного элемента ИММ, то каждый из этих элементов ИММ представлен в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция «Источник» содержит:

- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для тех элементов ИММ, которые определены в общих ресурсах;

- обозначение настоящего стандарта для тех элементов ИММ, которые определены в схеме ИММ настоящего стандарта.

Данная секция опускается, если в секции «Элемент ИММ» используются ключевые слова PATH или IDENTICAL MAPPING.

Секция «Правила» содержит наименования одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции «Элемент ИММ» или «Ссылочный путь». Если никакие правила не применяются, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подраздел, в котором определено данное правило.

Секция «Ограничение» содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции «Элемент ИММ» или «Ссылочный путь». Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение на подтипы.

Секция «Ссылочный путь» содержит:

- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, созданного в настоящем стандарте;

- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

[] - в квадратные скобки заключают несколько элементов ИММ или частей ссылочного пути, которые требуются для обеспечения соответствия информационному требованию;

() - в круглые скобки заключают несколько элементов ИММ или частей ссылочного пути, которые являются альтернативными в рамках отображения для обеспечения соответствия информационному требованию;

{} - заключенный в фигурные скобки фрагмент ограничивает ссылочный путь для обеспечения соответствия информационному требованию;

< > - в угловые скобки заключают один или более необходимых ссылочных путей;

½½ - между вертикальными линиями помещают объект супертипа;

-> - атрибут, наименование которого предшествует символу ->, ссылается на объектный или выбираемый тип данных, наименование которого следует после этого символа;

<- - атрибут объекта, наименование которого следует после символа <-, ссылается на объектный или выбираемый тип данных, наименование которого предшествует этому символу;

[i] - атрибут, наименование которого предшествует символу [i], является агрегированной структурой; ссылка дается на любой элемент данной структуры;

[n] - атрибут, наименование которого предшествует символу [n], является упорядоченной агрегированной структурой; ссылка дается на n-й элемент данной структуры;

=> - объект, наименование которого предшествует символу =>, является супертипом объекта, наименование которого следует после этого символа;

<= - объект, наименование которого предшествует символу <=, является подтипом объекта, наименование которого следует после этого символа;

= - строковый (STRING), выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных ограничен выбором или значением;

\ - выражение для ссылочного пути продолжается на следующей строке;

* - один или более экземпляров взаимосвязанных типов данных могут быть объединены в древовидную структуру. Путь между объектом взаимосвязи и связанными с ним объектами заключают в фигурные скобки;

- - последующий текст является комментарием или ссылкой на раздел;

*> - выбираемый или перечисляемый тип данных, наименование которого предшествует символу *>, расширяется до выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;

<* - выбираемый или перечисляемый тип данных, наименование которого предшествует символу, является расширением выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;

!{} - заключенный в фигурные скобки фрагмент обозначает отрицательное ограничение на отображение.

Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.

5.1.1 Объект Numerical_representation_context

Если точность и единицы измерения не заданы:

Элемент ИММ: representation_context

Источник: ИСО 10303-43

Если точность не задана:

Элемент ИММ: global_unit_assigned_context

Источник: ИСО 10303-41

Ссылочный путь: global_unit_assigned_context <= representation_context

Если единицы измерения не заданы:

Элемент ИММ: global_uncertainty_assigned_context

Источник: ИСО 10303-43

Ссылочный путь: global_uncertainty_assigned_context <= representation_context

Если точность и единицы измерения заданы:

Элемент ИММ: [global_uncertainty_assigned_context]

[global_unit_assigned_context]

Источник: ИСО 10303-41, ИСО 10303-43

Ссылочный путь: [global_unit_assigned_context <= representation_context]

[global_uncertainty_assigned_context <= representation_context]

5.1.1.1 Связь объекта Numerical_representation_context с объектом Uncertainty_with_unit, представляющим атрибут accuracies

Элемент ИММ: PATH

Ссылочный путь: global_uncertainty_assigned_context

global_uncertainty_assigned_context.uncertainty[i] ->

uncertainty_measure_with_unit

{uncertainty_measure_with_unit <=

measure_with_unit =>

length_measure_with_unit}

5.1.1.2 Связь объекта Numerical_representation_context с объектом Unit, представляющим атрибут units

Элемент ИММ: PATH

Ссылочный путь: global_unit_assigned_context

global_unit_assigned_context.units[i] -> unit

5.1.2 Объект Representation

Элемент ИММ: representation

Источник: ИСО 10303-43

5.1.2.1 Атрибут name

Элемент ИММ: representation.name

Источник: ИСО 10303-43

5.1.2.2 Связь объекта Representation с объектом Representation_item, представляющим атрибут items

Элемент ИММ: PATH

Ссылочный путь: representation

representation.items -> representation_item

representation_item

5.1.2.3 Связь объекта Representation с объектом Representation_context, представляющим атрибут context_of_items

Элемент ИММ: PATH

Ссылочный путь: representation

representation.context_of_items -> representation_context

representation_context

5.1.2.4 Атрибут description

Элемент ИММ: description_attribute.attribute_value

Источник: ИСО 10303-41

Ссылочный путь: representation = description_attribute_select

description_attribute_select <- description_attribute.described_item

description_attribute.attribute_value

5.1.2.5 Атрибут id

Элемент ИММ: id_attribute.attribute_value

Источник: ИСО 10303-41

Ссылочный путь: representation = id_attribute_select

id_attribute_select <- idattribute.identified_item

idattribute.attribute_value

5.1.3 Объект Representation context

Элемент ИММ: representation_context

Источник: ИСО 10303-43

5.1.3.1 Атрибут id

Элемент ИММ: representation_context.context_identifier

Источник: ИСО 10303-43

5.1.3.2 Атрибут kind

Элемент ИММ: representation_context.context_type

Источник: ИС010303-43

5.1.4 Объект Representation_item

Элемент ИММ: representation_item

Источник: ИСО 10303-43

5.1.4.1 Атрибут name

Элемент ИММ: representation_item.name

Источник: ИСО 10303-43

5.1.5 Объект Representation relationship

Элемент ИММ: representation_relationship

Источник: ИСО 10303-43

5.1.5.1 Атрибут relationtype

Элемент ИММ: representation_relationship.name

Источник: ИСО 10303-43

5.1.5.2 Атрибут description

Элемент ИММ: representation_relationship.description

Источник: ИСО 10303-43

5.1.5.3 Связь объекта Representation_relationship с объектом Representation, представляющим атрибут rep_1

Элемент ИММ: PATH

Ссылочный путь: representation_relationship.rep_1 -> representation

5.1.5.4 Связь объекта Representation_relationship с объектом Representation, представляющим атрибут rep_2

Элемент ИММ: PATH

Ссылочный путь: representation_relationship.rep_2 -> representation

5.1.6 Объект String_representation_item

Элемент ИММ: descriptive_representation_item

Источник: ИСО 10303-45

Ссылочный путь: descriptive_representation_item <= representation_item

5.1.6.1 Атрибут sting_value

Элемент ИММ: descriptive_representation_item.description

Источник: ИСО 10303-45

5.2 Сокращенный листинг ИММ на языке EXPRESS

В данном подразделе определена EXPRESS-схема, полученная из таблицы отображений. В ней использованы элементы общих ресурсов или других прикладных модулей и определены конструкции на языке EXPRESS, относящиеся к настоящему стандарту.

В данном подразделе определена интерпретированная модель (ИММ) для рассматриваемого прикладного модуля, а также определены модификации, которым подвергаются конструкции, импортированные из общих ресурсов.

При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, накладываются следующие ограничения:

- использование объекта, являющегося супертипом, не означает применение любой из его конкретизации, если только данная конкретизация также не импортирована в схему ИММ;

- использование типа SELECT не означает применение любого из указанных в нем типов данных, если только данный тип также не импортирован в схему ИММ.

EXPRESS-спецификация:

*)

SCHEMA Foundation_representation_mim;

USE FROM basic_attribute_schema - ISO 10303-41

(description_attribute,

description_attribute_select,

id_attribute,

id_attribute_select);

USE FROM measure_schema - ISO 10303-41

(global_unit_assigned_context);

USE FROM qualified_measure_schema - ISO 10303-45

(descriptive_representation_item);

USE FROM representation_schema - ISO 10303-43

(global_uncertainty_assigned_context,

representation,

representation_context,

representation_item,

representation_relationship,

uncertainty_measure_with_unit);

USE FROM Value_with_unit_mim; - ISO/TS 10303-1054

(*

Примечания

1 Схемы, ссылки на которые даны выше, определены в следующих стандартах комплекса ИСО 10303:

basic_attribute_schema                  - ИСО 10303-41;

measure_schema                              - ИСО 10303-41;

qualified_measure_schema           - ИСО 10303-45;

representation_schema                   - ИСО 10303-43;

Value_with_unit_mim                    - ИСО/ТС 10303-1054.

2 Графическое представление схемы Foundation_representation_mim приведено на рисунке D.1, приложение D.

*)

END_SCHEMA; - Foundation_representation_mim

(*

Приложение А

(обязательное)

Сокращенные наименования объектов ИММ

Наименования объектов, использованных в настоящем стандарте, определены в других стандартах комплекса ИСО 10303, указанных в разделе 2.

Требования к использованию сокращенных наименований содержатся в стандартах тематической группы «Методы реализации» комплекса ИСО 10303.

Приложение В

(обязательное)

Регистрация информационных объектов

В.1 Обозначение документа

Для однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

{iso standard 10303 part(1006) version(3)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

В.2 Обозначение схем

В.2.1 Обозначение схемы Foundation_representation_arm

Для однозначного обозначения в открытой информационной системе схеме Foundation_representation_arm, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{iso standard 10303 part(1006) version(3) schema(1) foundation-representation-arm(1)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

В.2.2 Обозначение схемы Foundation_representation_mim

Для однозначного обозначения в открытой информационной системе схеме Foundation_representation_mim, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{iso standard 10303 part(1006) version(3) schema(1) foundation-representation-mim(2)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Приложение С

(справочное)

EXPRESS-G диаграммы ПЭМ

Диаграммы на рисунках С.1 и С.2 получены из сокращенного листинга ПЭМ на языке EXPRESS, определенного в разделе 4. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В данном приложении содержатся два разных представления ПЭМ прикладного модуля «Представление основы»:

- представление на уровне схем отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ данного прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает схемы ПЭМ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированные конструкции, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Графическая нотация EXPRESS-G определена в ИСО 10303-11, приложение D.

Рисунок С.1 -Представление ПЭМ на уровне схем в формате EXPRESS-G (диаграмма 1 из 1)

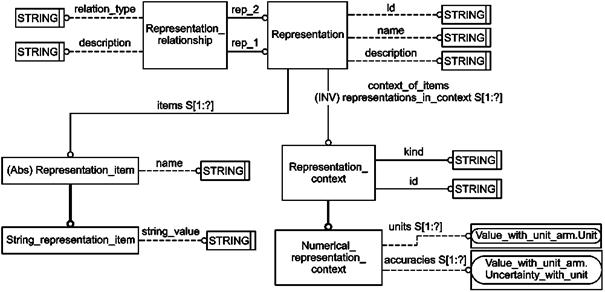

Рисунок С.2 - Представление ПЭМ на уровне объектов в формате EXPRESS-G (диаграмма 1 из 1)

Приложение D

(справочное)

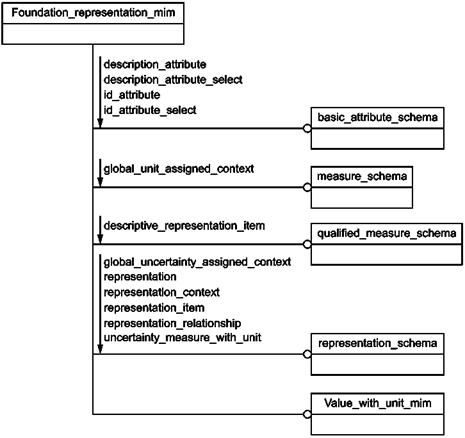

EXPRESS-G диаграмма ИММ

Диаграмма на рисунке D.1 получена из сокращенного листинга ИММ на языке EXPRESS, определенного в 5.2. В диаграмме использована графическая нотация EXPRESS-G языка EXPRESS.

В данном приложении содержится представление ИММ рассматриваемого прикладного модуля на уровне схем. Представление на уровне схем отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схемах общих ресурсов, в схему ИММ данного прикладного модуля с помощью операторов USE FROM.

Примечание - Представление на уровне схем не отображает схемы ИММ модулей, которые импортированы косвенным образом.

Графическая нотация EXPRESS-G определена в ИСО 10303-11, приложение D.

Рисунок D.1 - Представление ИММ на уровне схем в формате EXPRESS-G (диаграмма 1 из 1)

Приложение Е

(справочное)

Машинно-интерпретируемые листинги

В данном приложении приведены ссылки на сайты, на которых находятся листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных ил и на которые даются ссылки в настоящем стандарте. На этих же сайтах находятся листинги всех EXPRESS-схем, определенных в настоящем стандарте, без комментариев и другого поясняющего текста. Эти листинги доступны в машинно-интерпретируемой форме и могут быть получены по следующим адресам URL:

сокращенные наименования: http://www.tc184-sc4.org/Short_Names/;

EXPRESS: http://www.tc184-sc4.org/EXPRESS/.

Если доступ к этим сайтам невозможен, необходимо обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК184/ПК4 по адресу электронной почты: sc4sec@tc184-sc4.org.

Примечание - Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL, является справочной. Обязательным является текст настоящего стандарта.

Приложение ДА

(справочное)

Сведения о соответствии ссылочных международных стандартов ссылочным
национальным стандартам Российской Федерации

Таблица ДА.1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование соответствующего национального стандарта

ИСО/МЭК 8824-1:2002

IDT

ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации»

ИСО 10303-1:1994

IDT

ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы»

ИСО 10303-11:2004

IDT

ГОСТ Р ИСО 10303-11-2009 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS»

ИСО 10303-21:2002

IDT

ГОСТ Р ИСО 10303-21-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена»

ИСО 10303-41:2005

IDT

ГОСТ Р ИСО 10303-41-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий»

ИСО 10303-43:2000

IDT

ГОСТ Р ИСО 10303-43-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений»

ИСО 10303-45:1998

IDT

ГОСТ Р ИСО 10303-45-2000 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 45. Интегрированные обобщенные ресурсы. Материалы»

ИСО 10303-202:1996

-

*

ИСО/ТС 10303-1001:2006

-

*

ИСО/ТС 10303-1017:2004

-

*

ИСО/ТС 10303-1054:2004

-

*

* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:

- IDT - идентичные стандарты.

Библиография

[1] Guidelines for the content of application modules, ISO TC 184/SC4/N1685, 2004-02-27

Ключевые слова: автоматизация производства, средства автоматизации, интеграция систем автоматизации, промышленные изделия, данные, представление данных, обмен данными, прикладные модули, представление основы







© 2013 Ёшкин Кот :-)
