МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ РОССИЙСКОЙ ФЕДЕРАЦИИ

Всероссийский ордена «Знак Почета» научно-исследовательский
институт противопожарной обороны

УТВЕРЖДАЮ

Начальник ВНИИПО МВД России

Д.И. Юрченко

27 декабря 1996 г.



ОПРЕДЕЛЕНИЕ КОНЦЕНТРАЦИОННЫХ
ПРЕДЕЛОВ РАСПРОСТРАНЕНИЯ ПЛАМЕНИ,
МИНИМАЛЬНОГО ВЗРЫВООПАСНОГО
СОДЕРЖАНИЯ КИСЛОРОДА, МИНИМАЛЬНОЙ
ФЛЕГМАТИЗИРУЮЩЕЙ КОНЦЕНТРАЦИИ
ГАЗОПАРОВОЗДУШНЫХ СМЕСЕЙ ПРИ
ПОВЫШЕННЫХ ДАВЛЕНИЯХ
И ТЕМПЕРАТУРАХ

Методика

МОСКВА 1998

Содержание

Приведены описание экспериментальной установки и порядок определения концентрационных пределов распространения пламени, минимального взрывоопасного содержания кислорода и минимальной флегматизирующей концентрации газопаровоздушных смесей при температурах от 15 до 250 °С и давлениях от 0,049 до 2,0 МПа. Указана область применимости методики, требования безопасности при подготовке и проведении испытаний.

Методика предназначена для работников пожарной охраны и специалистов по технике безопасности промышленных предприятий и научно-исследовательских организаций.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика распространяется на простые вещества, химические соединения и их смеси в газообразном и парообразном состоянии при температуре от 15 до 250 °С и абсолютном давлении от 0,049 до 2,0 МПа.

Метод не применим для определения концентрационных пределов распространения холодных пламен, а также веществ:

склонных к термическому разложению, окислению или полимеризации при разогреве реакционного сосуда до температуры и давления испытаний;

смеси которых чувствительны к детонации;

способных вызвать в результате самопроизвольных химических реакций изменение состава смеси или ее горение до момента зажигания;

с растворенными или взвешенными в них компонентами в виде твердой фазы;

температура самовоспламенения которых меньше величины (Ти + 50) °С, где Ти - температура испытания.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие стандарты:

ГОСТ 12.1.005 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ 12.1.019 ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты.

ГОСТ 12.1.044 ССБТ. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения.

ГОСТ 12.4.011 ССБТ. Средства защиты работающих. Общие требования и классификация.

ГОСТ 24297 Входной контроль продукции. Основные положения.

3. ОПРЕДЕЛЕНИЯ И СОКРАЩЕНИЯ

В настоящей методике приняты следующие термины и сокращения.

Термины, обозначения, сокращения

№ п/п

Термин

Документ, на основе которого дано определение

Определение

1

Нижний (верхний) концентрационный предел распространения пламени (НКПР) (ВКПР)

ГОСТ 12.1.044

Минимальное (максимальное) содержание горючего вещества в однородной смеси с окислительной средой, при котором возможно распространение пламени на любое расстояние от источника зажигания

2

Минимальное взрывоопасное содержание кислорода (МВСК)

ГОСТ 12.1.044

Концентрация кислорода в горючей смеси, состоящей из горючего вещества, воздуха и флегматизатора, меньше которой распространение пламени становится невозможным при любой концентрации горючего в смеси, разбавленной данным флегматизатором

3

Минимальная флегматизирующая концентрация флегматизатора (МФК)

ГОСТ 12.1.044

Наименьшая концентрация флегматизатора в смеси с горючим и окислителем, при которой смесь становится неспособной к распространению пламени при любом соотношении горючего и окислителя

4

Флегматизатор

ОСТ 78.2

Вещество, введение которого в смесь сужает область ее воспламенения или полностью устраняет возможность горения

4. ОСНОВНОЕ ОБОРУДОВАНИЕ, СРЕДСТВА КОНТРОЛЯ И ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА

Экспериментальная установка, принципиальная схема которой представлена на рис. 1, имеет следующие основные части:

1) сферический реакционный сосуд внутренним диаметром (205 ± 5) мм и объемом (4,3 ± 0,1) дм3, изготовленный из нержавеющей стали и рассчитанный на рабочее давление 15,0 МПа при температуре 250 °С. Сосуд помещен в термостат и равномерно обогревается по поверхности нагревателями. Сосуд снабжен штуцерами для подсоединения газовых магистралей, ввода источника зажигания, датчика давления и манометра.

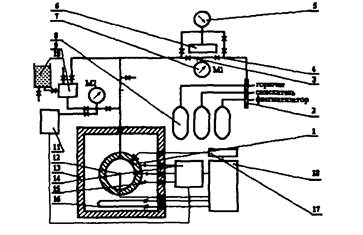

Рис. 1. Принципиальная схема установки для определения концентрационных пределов распространения пламени, МВСК, МФК:

1 - реакционный сосуд; 2 - коллектор; 3 - вентили; 4 - вентиль точной регулировки;

5 - вакуумметр; 6 - вакуумнасос; 7 - манометры; 8 - мерные емкости;

9 - расширительный бачок; 10 - мерная емкость; 11 - парогенератор;

12 - источник зажигания; 13 - термостат; 14 - терморегулятор; 15 - термопреобразователи;

16 - электронагреватель; 17 - датчик давления; 18 - пульт управления

2) систему газоприготовления, обеспечивающую дозированную подачу в реакционный сосуд газообразных компонентов в виде окислителя, горючего и разбавителя и включающую в себя:

а) коллектор и трубопроводы с вентилями. Условный диаметр прохода трубопроводов должен быть (8,0 ± 0,5) мм, вентилей не менее 4 мм.

Длина трубопроводов между коллектором и реакционным сосудом, а также между парогенератором и реакционным сосудом должна быть менее (0,3 ± 0,1) м. Объем коллектора до вентиля точной регулировки не должен превышать 1 % объема реакционного сосуда;

б) вакуумметр класса точности 0,4; манометр с диапазоном измерения 2,5 МПа класса точности 0,4 и манометр с диапазоном измерения 16,0 МПа класса точности 1,0;

в) вакуумный насос, обеспечивающий остаточное давление в реакционном сосуде не более 1,0 кПа;

г) три мерные емкости объемом 5,0 дм3;

3) систему дозированной подачи воды, состоящую из расширительного бачка объемом 4,0 дм3 и мерной емкости объемом 5,0 дм3;

4) парогенератор, предназначенный для создания водяного пара заданной плотности и представляющий собой теплоизолированный цилиндрический сосуд диаметром (140 ± 10) мм и длиной (300 ± 20) мм, рассчитанный на рабочее давление 10,0 МПа. В нижней части парогенератора расположен теплоэлектронагреватель мощностью 1 кВт. Парогенератор заполняется водой из мерной емкости до уровня 0,8 от высоты;

5) источник зажигания, представляющий собой свечу с двумя электродами, на которых размещается нихромовая проволочка диаметром (0,2 ± 0,05) мм и длиной (3 ± 1) мм. Проволочка располагается в центре реакционного сосуда и пережигается электрическим током при подаче напряжения (40 ± 5) В;

6) термостат, представляющий собой замкнутый объем с термоизоляцией и предназначенный для поддержания заданного температурного режима. Термостат выполнен в виде двухслойного металлического шкафа, внутреннее пространство которого заполнено минеральной ватой толщиной не менее 0,04 м. Обогрев термостата осуществляется электрическими нагревателями, суммарная мощность которых составляет 6,4 кВт;

7) систему термостабилизации, обеспечивающую заданную температуру в термостате и состоящую из первичного преобразователя температуры, размещенного вблизи внутренней поверхности реакционного сосуда, и терморегулятора. Система термостабилизации обеспечивает нагрев реакционного сосуда до 250 °С и поддержание ее с точностью ±5 °С.

Допустимо использование других систем термостабилизации, отвечающих данным требованиям;

8) систему регистрации температуры, обеспечивающую контроль температуры различных частей реакционного сосуда в диапазоне от 15 до 300 °С с точностью ±5 °С и состоящую из двух термопреобразователей, размещенных по внешней поверхности камеры, термопреобразователя, введенного внутрь сосуда, а также термопреобразователя, установленного на парогенераторе. Регистрация температуры осуществляется автоматическим потенциометром (типа А-562, А-565) или другой аналогичной аппаратурой с диапазоном измерения до 300 °С и погрешностью ±5 °С;

9) систему регистрации распространения пламени, состоящую из датчика давления и вторичной аппаратуры, обеспечивающую непрерывную или дискретную запись изменения давления во времени в реакционном сосуде в процесс горения газопаровоздушной смеси в частотном диапазоне от 0 до 1 кГц с верхним пределом измерения до 2,5 МПа;

10) пульт управления, обеспечивающий электропитание и синхронизацию в заданной последовательности работы системы регистрации; источник зажигания и другие систем установки.

5. ПОРЯДОК ПРОВЕДЕНИЯ ИСПЫТАНИЙ

5.1. Подготовка к испытаниям

5.1.1. Перед проведением испытаний устанавливают соответствие исследуемого вещества паспортным данным.

5.1.2. Проверяют герметичность реакционного сосуда на вакуум. Вакуумным насосом проводят разрежение реакционного сосуда до остаточного давления не выше 1 кПа и образцовым вакуумметром контролируют натекание воздуха в сосуд. Установка считается герметичной на вакуум, если в течение 20 мин давление в сосуде повысилось не более чем на 1,0 кПа.

5.1.3. Проверяют герметичность реакционного сосуда на давление.

Для этого в сосуд через коллектор подают воздух или инертный разбавитель (азот) под избыточным давлением 2,0 МПа. Установка считается герметичной, если в течение 5 мин давление упало менее чем на 10 кПа по шкале манометра с диапазоном измерения 2,5 МПа класса точности 0,4.

5.1.4. Проверяют по ТУ 51-166-83 пригодность работы установки на метане, величина ВКПР которого должна составлять (21 ± 1) % (об.) при 20 °С и избыточном давлении 1,0 МПа.

5.2. Проведение испытаний

Метод предусматривает определение предельных условий горения (распространение пламени или отказ) газопаровоздушных смесей при повышенных давлениях и температурах и заключается в оценке результатов распространения пламени по объему реакционного сосуда путем зажигания парогазовой смеси заданного состава в условиях испытаний.

5.2.1. Для определения НКПР органических веществ, содержащих атомы С, Н, О, N и один атом Сl, и их смесей первоначально приготавливают газопаровоздушную смесь с объемом исследуемого горючего газового компонента в 1,3 раза меньше расчетной величины. Для других веществ и их смесей вначале готовится газовая смесь с объемом горючего в два раза меньше расчетного значения НКПР по ГОСТ 12.1.044 при нормальных условиях.

При невозможности выполнения расчетов опыты начинают при (25 ± 10) °С и следующих концентрациях: для паров - 0,4 % (об.), для газов - 1,0 % (об.).

При определении ВКПР первоначально приготавливают газовую смесь, содержащую окислитель в два раза меньше, чем расчетная предельная смесь. При невозможности расчета испытания начинают с концентрации кислорода 4 % (об.).

5.2.2. Включают системы термостабилизации и регистрации температуры и с помощью терморегулятора выводят установку на требуемый температурный режим со скоростью нагрева реакционного сосуда не более 50 °С в час.

5.2.3. Проводят вакуумирование реакционной камеры до остаточного давления не более 1 кПа.

5.2.4. При проведении испытаний при (25 ± 10) °С приготавливают газовую смесь в реакционной камере по парциальным давлениям газовых компонентов, определяемым по формуле

Pi = Робщ × Ci/100,

(1)

где Ci - объемная концентрация i-го газового компонента, % (об.);

Робщ - общее давление в смеси, кПа;

Рi - парциальное давление газового компонента, кПа.

Подачу газов в реакционный сосуд осуществляют через коллектор в порядке возрастания их плотности.

5.2.5. При проведении испытаний при повышенных температурах газовые компоненты смеси подают в реакционный сосуд из мерных емкостей по величине разности падения давления в мерной емкости. Падение давления в мерной емкости контролируется манометром M1.

При этом используют следующую формулу для пересчета парциального давления газового компонента, учитывая влияние температуры:

(2)

где ∆Р - падение давления в мерной емкости, кПа;

Vм - объем мерной емкости, дм3;

Тр - температура газа в реакционном сосуде, °С;

Vp - объем реакционного сосуда, дм3;

Тм - температура газа в мерной емкости, °С.

5.2.6. Перегретый водяной пар, используемый в качестве флегматизатора, подают в реакционный сосуд из парогенератора при температуре, равной температуре реакционного сосуда.

Давление пара контролируют манометром, установленным на реакционном сосуде.

При работе с флегматизатором в виде насыщенного водяного пара газовую смесь подают в следующем порядке. В вакуумированный реакционный сосуд из мерной емкости (поз. 15 на рис. 1) подают дистиллированную воду - по ГОСТ 6709 при 60 - 80 °С в количестве (0,15 ± 0,02) дм3. Затем реакционный сосуд нагревают до заданной температуры и измеряют давление насыщенного водяного пара. При достижении заданной концентрации насыщенного водяного пара нагрев реакционного сосуда прекращают и осуществляют подачу других реагентов газопаровоздушной смеси в соответствии с п. 5.2.4.

5.2.7 Приготовленную газовую смесь выдерживают в реакционном сосуде в течение 30 мин при заданных условиях испытаний.

5.2.8. Отключают питание электронагревателей в термостате и осуществляют зажигание газовой смеси путем подачи электрического напряжения на пережигаемую проволочку.

5.2.9. Регистрируют распространение пламени по газопаровоздушной смеси в объеме реакционного сосуда. В случае нераспространения пламени испытания повторяют три раза и регистрируют отказ.

Критерием распространения пламени по газопаровоздушной смеси считают повышение избыточного давления взрыва в реакционном сосуде не менее чем на 2 % от начального давления смеси.

5.2.10. По окончании испытания проводят сброс избыточного давления в реакционном сосуде до атмосферного.

5.2.11. После каждого испытания реакционный сосуд и подводящие трубопроводы вакуумируют для удаления продуктов горения. Последующее испытание начинают после того, как температура в реакционном сосуде достигнет заданной величины.

5.2.12. Если распространения пламени по газопаровоздушной смеси не наблюдалось, то в каждом последующем испытании при определении НКПР (ВКПР) концентрацию исследуемого горючего компонента увеличивают не более чем на 10 % (уменьшают не более чем на 5 %) от первоначальной величины до получения положительного результата.

В случае регистрации распространения пламени по горючей смеси последующие испытания проводят с уменьшением концентраций исследуемого горючего компонента на нижнем пределе и ее увеличением на верхнем концентрационном пределе распространения пламени.

В дальнейшем шаг изменения концентрации компонентов в смеси уменьшают до тех пор, пока наблюдается повторяемость результатов.

5.3. Оценка результатов

5.3.1. За величину НКПР (ВКПР) в газопаровоздушной смеси принимают среднее арифметическое двух ближайших концентраций горючего, различающихся не более чем на 0,4 % (об.), при одной из которых наблюдается распространение пламени по объему реакционного сосуда, а при другой - отказ.

5.3.2. По результатам испытаний строят график зависимости НКПР и ВКПР от содержания флегматизатора в газопаровоздушной смеси и определяют точку флегматизации с соответствующим ей значением минимальной флегматизирующей концентрации.

5.3.3. За величину МФК разбавителя в газопаровоздушной смеси, выше которой распространение пламени в смеси становится невозможным при любой концентрации горючего в смеси, разбавленной данным флегматизатором, принимают среднее арифметическое двух ближайших концентраций разбавителя, различающихся не более чем на 0,4 % (об.), при одной из которых наблюдается распространение пламени по газопаровоздушной смеси, а при другой - отказ.

5.3.4. Величину МВСК газопаровоздушной смеси при разбавлении ее данным флегматизатором вычисляют по формуле

(3)

где  - мольная доля кислорода в окислителе, моль/моль. Для окислителя в виде чистого кислорода  = 1, а для воздуха -  = 0,206;

Сг - концентрация горючего в экстремальной точке области распространения пламени, % (об.).

5.3-5 Условия и результаты проведения испытаний регистрируют в протоколе, форма которого приведена в приложении.

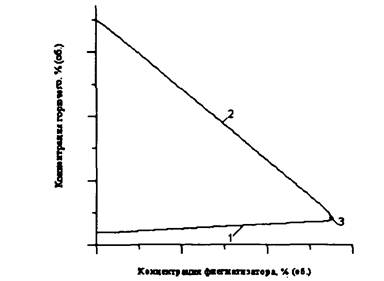

Рис. 2. Характерный вид области распространения пламени:

1 - нижняя ветвь кривой флегматизации; 2 - верхняя ветвь кривой флегматизации; 3 - точка флегматизации

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. Установку для определения концентрационных пределов распространения пламени при повышенных начальных давлениях и температурах размещают в помещении, оборудованном приточно-вытяжной вентиляцией.

6.2. К обслуживанию установки допускаются лица, достигшие 18-летнего возраста, прошедшие медицинское освидетельствование, производственное обучение и имеющие допуск к обслуживанию сосудов под давлением.

6.3. Проведение испытаний осуществляют два человека. Рабочие места операторов должны удовлетворять требованиям электробезопасности по ГОСТ 12.1.019 и санитарно-гигиеническим требованиям по ГОСТ 12.1.005.

Средства защиты обслуживающего персонала должны соответствовать ГОСТ 12.4.011.

6.4. Не допускается работа на установке при начальном давлении, превышающем 2 МПа.

ПРИЛОЖЕНИЕ
(обязательное)

Форма протокола испытаний

ПРОТОКОЛ

испытаний по определению концентрационных пределов распространения пламени, минимального взрывоопасного содержания кислорода и минимальной флегматизирующей концентрации газопаровоздушных смесей при повышенных давлениях и температурах

Дата проведения испытаний ________________________________________________

Наименование исследуемого вещества _______________________________________

Условия проведения испытаний:

температура, °С _____________________

относительная влажность, % _____________

атмосферное давление, кПа ______________

Параметры исследуемой газопаровоздушной смеси:

давление, кПа ______________________

температура, °С _____________________

Характеристика используемых средств измерения

Протокол испытаний

п/п

Состав гаэопаровоэдушной смеси

Избыточное юление взрыва, кПа

Результат испытания на распространение пламени (распространение или отказ)

горючее

окислитель

разбавитель

1

2

3

4

5

6

















































ВЫВОД

Нижний концентрационный предел распространения пламени газопаровоздушной смеси _____________________ составляет ________ % (об.).

Верхний концентрационный предел распространения пламени газопаровоздушной смеси _______________ составляет ________ % (об.).

Минимальное взрывоопасное содержание кислорода газопаровоздушной смеси ________________ при разбавлении ее _______________составляет _____ % (об.).

Минимальная флегматизирующая концентрация газопаровоздушной смеси _________________ при разбавлении ее ______________ составляет _____ % (об.)

Фамилия оператора____________________
