НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р МЭК
60095-2-
2010

БАТАРЕИ СТАРТЕРНЫЕ
СВИНЦОВО-КИСЛОТНЫЕ

Часть 2

Размеры батарей и размеры и маркировка выводов

IEC 60095-2:2009
Lead-acid starter batteries - Part 2:
Dimensions of batteries and
dimensions and marking of terminals

(IDT)

Москва
Стандартинформ
2011

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1. ПОДГОТОВЛЕН Открытым акционерным обществом «Научно-исследовательский проектно-конструкторский и технологический институт стартерных аккумуляторов» (ОАО «НИИСТА») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4

2. ВНЕСЕН Техническим комитетом по стандартизации ТК 044 «Аккумуляторы и батареи»

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 декабря 2010 г. № 846-ст

4. Настоящий стандарт идентичен международному стандарту МЭК 60095-2:2009 «Свинцово-кислотные стартерные батареи. Часть 2. Размеры батарей и размеры и маркировка выводов» (IEC 60095-2:2009 «Lead-acid starter batteries - Part 2: Dimensions of batteries and dimensions and marking of terminals»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5. ВЗАМЕН ГОСТ Р МЭК 95-2-93

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

1. Область применения. 3

2. Нормативные ссылки. 3

3. Термины и определения. 3

4. Общие положения. 3

4.1. Маркировка. 3

4.1.1. Маркировка безопасности. 3

4.1.2. Маркировка полярности. 4

4.2. Маркировка пластмассы для переработки. 4

4.2.1. Переработка свинца. 4

4.2.2. Переработка пластмассы.. 4

4.3. Размеры и конструкция. 5

5. Рекомендуемые типы.. 5

5.1. Европейские типы (EU) 5

5.1.1. Общие положения. 5

5.1.2. Рекомендуемые типы LN и LBN.. 5

5.2. Североамериканские типы (AM) 14

5.2.1. Общие положения. 14

5.2.2. Выводы и форма выводов. 14

5.2.3. Стандартное крепление по дну. 15

5.2.4. Основные размеры батарей. 16

5.3. Восточно-азиатские типы (AS) 20

5.3.1. Общие положения. 20

5.3.2. Выводы и форма выводов. 20

5.3.3. Основные размеры батарей. 21

6. Другие типы батарей. 22

6.1. Другие европейские типы батарей (EU) 22

6.1.1. Общие положения. 22

6.1.2. Серии батарей. 22

6.1.3. Ручки (при наличии) 22

6.1.4. Стандартные крепления. 24

6.1.5. Размеры батарей. 25

6.1.6. Выводы.. 26

6.1.7. Перемещение батарей с помощью робототехники. 27

Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации (и действующим в этом качестве межгосударственным стандартам) 28

Библиография. 29

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БАТАРЕИ СТАРТЕРНЫЕ СВИНЦОВО-КИСЛОТНЫЕ

Часть 2

Размеры батарей и размеры и маркировка выводов

Lead-acid starter batteries. Part 2. Dimensions of batteries and dimensions and marking of terminals

Дата введения - 2011-07-01

1. Область применения

Настоящий стандарт распространяется на свинцово-кислотные стартерные батареи с номинальным напряжением 12 В (далее - батареи), используемые для пуска, освещения и систем зажигания легковых и малолитражных автомобилей.

Все батареи могут крепиться на автомобиле или посредством бортиков вокруг бака, или посредством крепежного устройства, соединяющегося с крышкой.

Стандарт устанавливает требования к размерам батарей, применяемым в Европе, Северной Америке и Восточной Азии.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только приведенные издания. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все изменения).

МЭК 60050-482 Международный электротехнический словарь. Часть 482. Первичные и вторичные аккумуляторы и батареи (IEC 60050-482:2004, International Electrotechnical Vocabulary - Part 482: Primary and secondary cells and batteries)

МЭК 60095-1 Свинцово-кислотные стартерные батареи. Часть 1. Основные требования и методы испытаний (IEC 60095-1, Lead-acid starter batteries - Part 1: General requirements and methods of test)

МЭК 60417-DB:20021) Графические символы, применяемые для оборудования (IEC 60417, Graphical symbols for use on equipment)

____________

1) DB - относится к неавтономной базе данных МЭК.

ИСО 1043-1 Пластмасса. Символы и аббревиатуры терминов - Часть 1: Основные полимеры и их специальные характеристики (ISO 1043-1, Plastics - Symbols and abbreviated terms - Part 1: Basic polymers and their special characteristics)

3. Термины и определения

В настоящем стандарте применены термины по МЭК 60050-482.

4. Общие положения

Нижеследующие требования являются общими для всех стартерных батарей, а не только для батарей по настоящему стандарту.

4.1. Маркировка

4.1.1. Маркировка безопасности

Батареи маркируют по МЭК 60095-1.

4.1.2. Маркировка полярности

Батареи должны иметь маркировку полярности по крайней мере положительного вывода.

4.1.2.1. Маркировка положительной полярности

Маркировка должна иметь символ «+» или на верхней поверхности положительного вывода, или на крышке рядом с положительным выводом.

4.1.2.2. Маркировка отрицательной полярности

Маркировка отрицательной полярности должна иметь символ «-» или на верхней поверхности отрицательного вывода, или на крышке рядом с отрицательным выводом.

4.1.2.3. Конструкция и размеры маркировки полярности

Символы, используемые для маркировки выводов, должны соответствовать символу МЭК 60417-5005 (DB:2002-10) для положительной полярности и символу МЭК 60417-5006 (DB:2002-10) для отрицательной полярности. Символы полярности могут быть или вогнутыми, или выпуклыми на (0,4 ± 0,1) мм. Размеры показаны на рисунке 1.

Рисунок 1 - Маркировка полярности

Примечание - В качестве альтернативы словами «POS» или «NEG» допускается маркировать положительный и отрицательный выводы только для Северной Америки.

4.2. Маркировка пластмассы для переработки

4.2.1. Переработка свинца

В мире существуют разные схемы маркировки, поэтому маркировка переработки свинца должна соответствовать национальным правилам.

4.2.2. Переработка пластмассы

Для идентификации пластмассы проводят маркировку батарей. В мире существуют разные схемы маркировки в соответствии с национальными правилами. Однако для всех схем пластмассу идентифицируют посредством выпуклого или вдавленного изображения на корпусе батареи.

Маркировка должна соответствовать ИСО 1043-1. Обозначения «РР/РЕ» (полипропилен/полиэтилен-сополимер) или «РР» (полипропилен) используют в зависимости от материала пластмассы.

Допустимы следующие дополнения (см. рисунок 2):

- символ переработки (ИСО 7000-1135) [1];

- код материала 7 или 07 и

- дополнение «дополнительный» для указания добавок к полипропилену.

Рисунок 2 - Пример маркировки материала

Примечание - Все дополнения указывают по национальным правилам.

4.3. Размеры и конструкция

Все размеры на рисунках указывают в миллиметрах. Детали конструкции, которые не обозначены на общем виде, должны быть соответственно выделены. На рисунках конструкции крышек, ручек, ребер, бортиков, вентиляционных пробок и других позиций - рекомендуемые.

5. Рекомендуемые типы

5.1. Европейские типы (EU)

5.1.1. Общие положения

Настоящие требования распространяются на батареи серий LN и LBN, заменяющие серии LS и LBS. Для новых разработок используют только серии LN и LBN.

Для батарей серий LN и LBN определены:

- основные размеры;

- расположение положительных и отрицательных выводов относительно системы крепления;

- размеры конусных выводов батарей;

- основные размеры и конструкции полублока-крышки (SL);

- верхняя площадь крепления (М) для закрепления на верхней части.

5.1.2. Рекомендуемые типы LN и LBN

5.1.2.1. Общие положения

Батареи маркируют обозначениями LN и LBN (N - новая). Обе серии батарей имеют одинаковую ширину (L - широкая), но разную высоту:

- LN - стандартная высота (Н = 190 мм);

- LBN - малая высота (Н = 175 мм).

Серия LN (широкая, стандартная высота, новая) является предпочтительной.

5.1.2.2. Основные размеры батарей

Основные размеры батарей изображают символами, указанными на чертежах. На схематических чертежах не изображены детали конструкции верха батареи.

Размеры, соответствующие нижеуказанным символам, должны быть в соответствии с рисунками 3, 4, 5, таблицами 2 и 3.

Используемые символы:

- a1 - общая длина батареи по дну с бортиками;

- a2 - длина батареи по дну без бортиков;

- a3 - длина крышки батареи;

- H - общая высота, включающая крышку, пробки и выводы;

- h - высота до верхней площади М, поддерживающей крепежное устройство;

- a4 - расстояние между внутренними сторонами выемок;

- a5 - расстояние между выводом и краями крышки по короткой стороне (рисунки 4 и 5);

- a6 - расстояние между захватами для роботов (см. рисунок 11 и таблицу 4).

5.1.2.3. Ручки

5.1.2.3.1. Общие положения

Батареи массой до 20 кг включительно могут быть сконструированы с ручками или без ручек. Батареи массой более 20 кг должны иметь ручки.

5.1.2.3.2. Ручки при наличии

Если батареи имеют ручки, то они должны быть встроены в крышку (см. рисунок 3).

Примечание - Конструкция ручек показана только для информации. Общие размеры ручек батареи должны соответствовать настоящему стандарту.

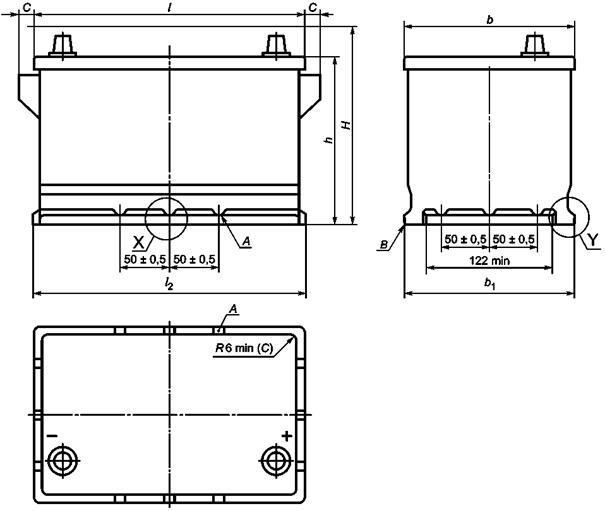

Рисунок 3 - Основные размеры батарей и расположение стандартной системы крепления, верхней площади крепления М, выводов, несквозных отверстий К и встроенных ручек (при их наличии)

5.1.2.4. Стандартное крепление по дну

5.1.2.4.1. Общие положения

Все батареи должны иметь бортики для крепления по длинным сторонам как неотъемлемую часть бака батареи, позволяющие крепить батарею за дно бака.

5.1.2.4.2. Конструкция бортиков

Профиль бортиков должен соответствовать рисунку 6. Длина бортиков с тыльной стороны должна быть уменьшенной (см. рисунок 3) на 20 мм с обеих сторон по сравнению с длиной на передней стороне.

5.1.2.4.3. Выемки

Крепежные зажимы опоры должны соответствовать бортикам и выемкам по дну для обеспечения надежного крепления в любом направлении.

Для обеспечения симметричного и точного расположения батареи на опоре противоположные бортики должны иметь пять выемок на длинных сторонах и три выемки на коротких сторонах.

5.1.2.4.4. Расположение и размеры бортиков и выемок

Форма и размеры бортиков и выемок должны соответствовать рисункам 3, 4, 5 и 6 (детали X, Y и Z).

Е - выпускное отверстие для дегазации (см. деталь Е на рисунке 8);

М - верхняя площадь крепления (см. деталь М на рисунках 3, 4 и 5);

Р - положительный и отрицательный выводы (см. рисунок 7);

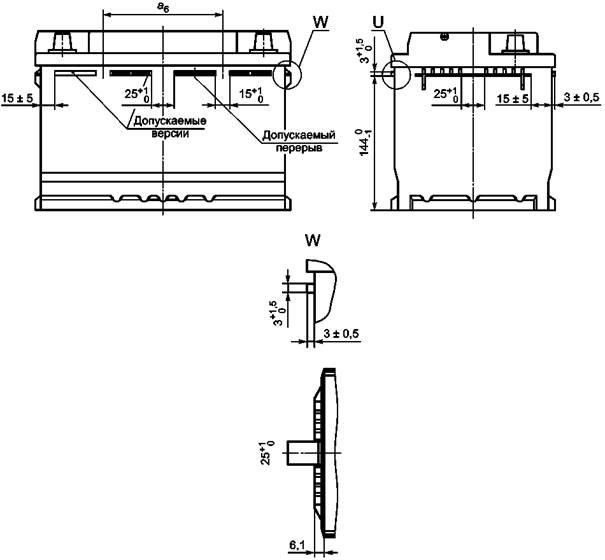

U - захваты для роботов (см. деталь U на рисунке 11с);

X - выемки на бортиках (см. деталь X на рисунке 6а);

Y - бортики (см. деталь Y на рисунке 6b);

Z - бортики (см. деталь Z на рисунке 6c)

Примечания

1. Обозначение А показывает место установки в заданное положение бака и крышки при сварке с заданным допуском по ИСО 1101 [2].

2. Допустимы отверстия для закрепления устройств в выемках бортиков вдоль всех сторон.

3. Значения размеров a1 и a2 должны быть обеспечены автоизготовителями вследствие расширения стенок батареи.

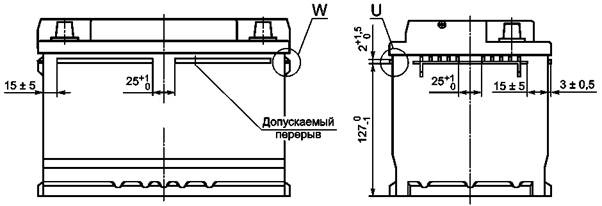

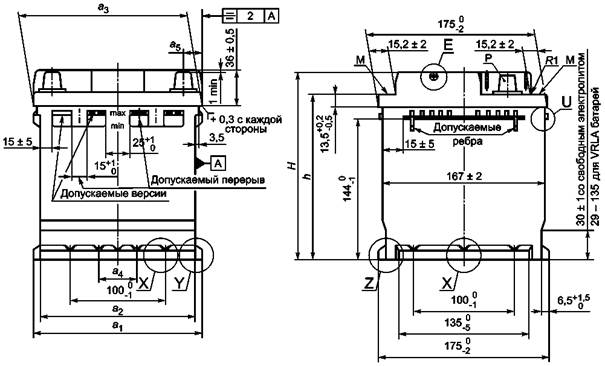

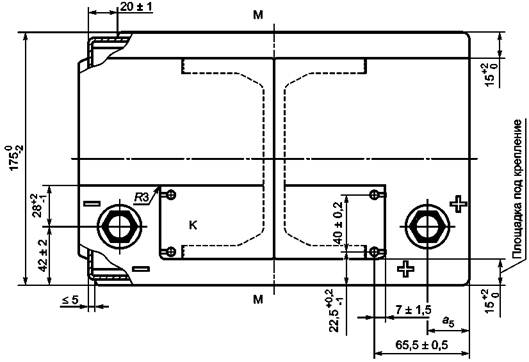

Рисунок 4 - Основные размеры батарей и расположение стандартной системы крепления

Е - выпускное отверстие для дегазации (см. деталь Е на рисунке 8);

М - верхняя площадь крепления (см. деталь М на рисунках 3, 4 и 5);

Р - положительный и отрицательный выводы (см. рисунок 7);

U - захваты для роботов (см. деталь U на рисунке 11c);

X - выемки на бортиках (см. деталь X на рисунке 6а);

Y - бортики (см. деталь Y на рисунке 6b);

Z - бортики (см. деталь Z на рисунке 6c)

Примечания

1. Обозначение А показывает место установки в заданное положение бака и крышки при сварке с заданным допуском по ИСО 1101 [2].

2. Допустимы отверстия для закрепления устройств в выемках бортиков вдоль всех сторон.

3. Значения размеров a1 и a2 должны быть обеспечены автоизготовителями вследствие расширения стенок батареи.

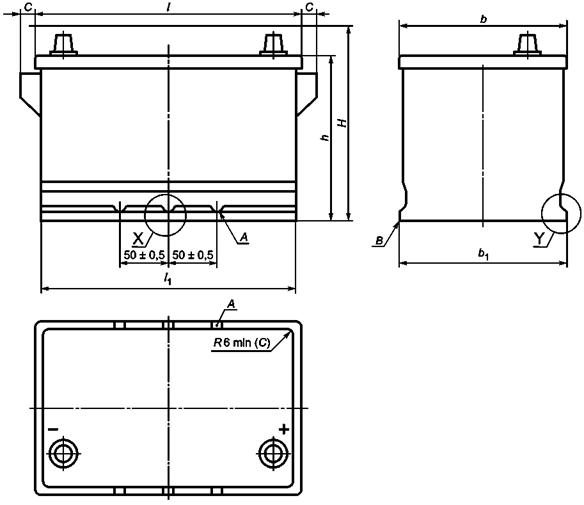

Рисунок 5 - Основные размеры батарей и расположение стандартной системы крепления

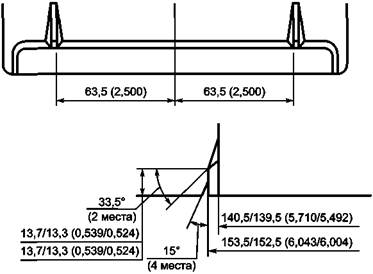

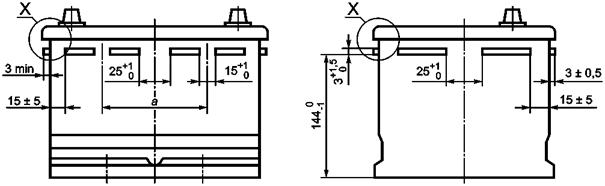

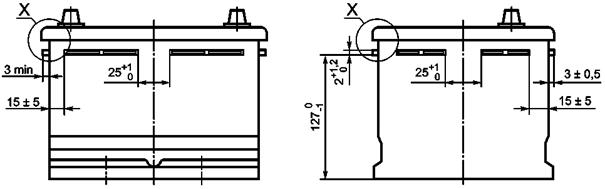

Рисунок 6а - Деталь X - выемка с размерами для всех серий

Примечание - Допустимы отверстия для закрепления приспособлений в крепежных выемках вдоль всех сторон.

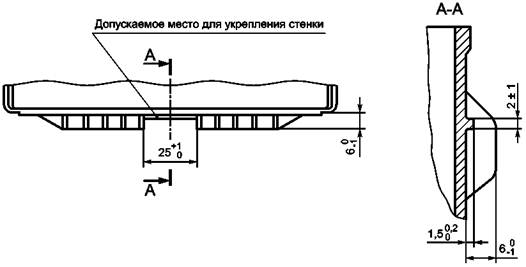

Рисунок 6b - Деталь Y - бортики с размерами на коротких сторонах

Рисунок 6с - Деталь Z - бортики с размерами на длинных сторонах

Рисунок 6 - Детали бортиков

5.1.2.5. Безопасное альтернативное крепление

5.1.2.5.1. Общие положения

Батареи могут крепиться на автомобиле:

- посредством крепежного устройства по длинной стороне дна;

- посредством крепежного устройства по короткой стороне дна или

- посредством крепежного устройства, соединяющегося с верхней частью батареи (например, металлической рамкой) по верхней площади крепления М (см. 5.1.2.5.3).

В любом случае такие батареи имеют на длинных сторонах по верху площади под крепление М.

5.1.2.5.2. Крепление посредством бортиков по короткой стороне

Для крепления по коротким сторонам рекомендуется использовать только батареи, указанные в настоящем стандарте, вследствие уменьшенных допусков по длине. Форма и размеры бортиков и выемок должны соответствовать рисунку 6.

Крепежные зажимы опоры должны соответствовать бортикам и выемкам для обеспечения надежного крепления по обоим направлениям и по высоте.

5.1.2.5.3. Крепление по верхней части батареи

Батареи для крепления по верхней части (верхняя площадь крепления М) должны иметь конструкцию крышки, обеспечивающей соответствующую площадь для крепежного устройства, например металлической рамки.

5.1.2.6. Размеры и расположение выводов

Расположение положительных и отрицательных выводов Р (см. рисунок 4 или 5) относительно короткого бортика должно соответствовать рисунку 3.

5.1.2.7. Размеры выводов батареи (Р)

5.1.2.7.1. Размеры положительного вывода

Конусный положительный вывод должен соответствовать рисунку 7а.

5.1.2.7.2. Размеры отрицательного вывода

Конусный отрицательный вывод должен соответствовать рисунку 7b.

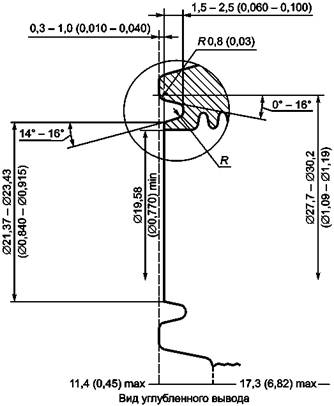

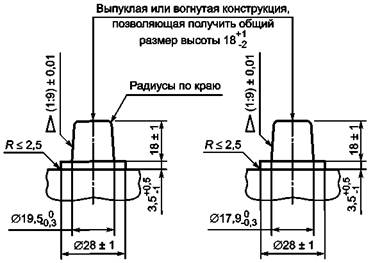

Рисунок 7a - Положительный вывод

Рисунок 7b - Отрицательный вывод

Рисунок 7 - Размеры положительного и отрицательного выводов Р

5.1.2.8. Маркировка полярности и размеры соответствующих символов

Батареи маркируют дважды в местах расположения выводов на крышке (4.1.2), как указано на рисунке 3 или 10.

Символ полярности должен соответствовать 4.1.2.

5.1.2.9. Требования к крышкам

Требования к крышкам батарей следующие.

5.1.2.9.1. Крышка-полублок

Крышка-полублок - часть моноблочной крышки, включающая выводы и вентиляционные пробки на уровне крышки. Особенность крышки-полублока - верхняя площадь крепления М (рисунки 3 - 5).

5.1.2.9.2. Водонепроницаемость

Наличие плоской поверхности и водонепроницаемых отверстий, если они есть, для технического обслуживания.

5.1.2.9.3. Централизованный газоотвод

Наличие централизованной системы газоотвода и выходных отверстий для газа Е на одной или обеих сторонах в верхней части короткой стороны батареи (рисунок 8).

Примечания

1. Минимальная глубина отверстия для дегазации 10 мм.

2. Приспособление с соединителем должно быть газонепроницаемым.

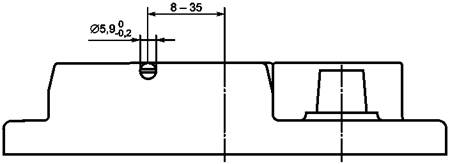

Рисунок 8 - Отверстие для дегазации (деталь Е)

5.1.2.9.4. Глухие отверстия

Наличие глухих отверстий К для необязательной защиты выводов с обеих сторон (рисунок 9).

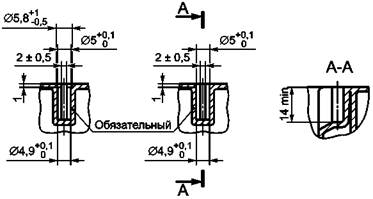

Рисунок 9 - Глухие отверстия защитной оболочки выводов (деталь К)

5.1.2.9.5. Выкручивающиеся вентиляционные пробки

Наличие выкручивающихся вентиляционных пробок V, необходимых для безопасности систем газоотвода (рисунок 10).

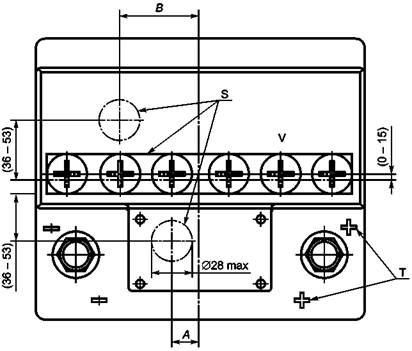

Рисунок 10 - Пробки V и расположение отверстий S для датчиков

5.1.2.9.6. Датчики в крышке

В крышке должны быть предусмотрены отверстия для датчиков S максимальным диаметром 28 мм (рисунок 10).

Возможное расположение отверстий показано на рисунке 10, размеры указаны в таблице 1.

Таблица 1 - Расположение отверстий для датчиков по рисунку 10

Размер крышки для типа

A ± 2

B ± 2

Размер крышки для типа

A ± 2

B ± 2

LN 0/LNB 0

13

40

LN 4/LNB 4

27

74

LN 1/LNB 1

18

48

LN 5/LNB 5

28

84

LN 2/LNB 2

19

57

LN 6/LNB 6

31

94

LN 3/LNB 3

27

65

5.1.2.10. Приваренная крышка

Приваренная крышка должна находиться на уровне стенок бака или выходить за них не более чем на 2,5 мм по всем сторонам.

5.1.2.11. Перемещение стартерных батарей посредством робототехники

5.1.2.11.1. Общие положения

Батареи могут быть установлены в кузове автомобилей роботами. Это требует точного расположения соответствующих устройств на баках батарей серий LN и LBN для захвата роботами.

Устройства устанавливают по договоренности между автоизготовителем и изготовителем батарей.

5.1.2.11.2. Расположение и размеры захватов для роботов

Захваты для роботов должны соответствовать размерам и расположениям, указанным на рисунках 11а, 11b и 11с.

Серии LN соответствует рисунок 11а. Серии LBN соответствуют рисунки 11а и 11b (альтернативные).

Примечание - На рисунке 11а количество захватов - четыре на каждой длинной стороне.

Рисунок 11а - Размеры и расположение захватов для батарей серии LN или LBN

Примечание - На длинных сторонах на рисунке 11b могут быть два или четыре захвата соответственно (четыре захвата, как показано на рисунке 11а).

Рисунок 11b - Размеры и расположения захватов для серий LBN

Рисунок 11с - Деталь U, захваты на длинных сторонах (см. рисунки 4, 5, 11a, 11b)

Рисунок 11d - Деталь W, захваты на коротких сторонах,
нестандартная конструкция (см. рисунки 11a и 11b)

Рисунок 11 - Размеры и расположения захватов

Захваты для роботов являются неотъемлемыми частями бака батареи.

Захваты для роботов должны соответствовать детальному чертежу U (см. рисунок 11с).

Таблица 2 - Основные размеры батарей серии LN со стандартными креплениями с пятью выемками по длине и тремя выемками по ширине (см. рисунки 4 и 5)

Тип батареи

a1

a2

a3

a4

a5

Н

h

+ 0/-2

± 1

+ 0/-3

+ 0/-1

± 2

+ 0/-3

+ 0/-4

LN 0

175

161

175

40

19

190

168

LN 1

207

193

207

24

LN 2

242

228

242

26

LN 3

278

264

277

29

LN 4

315

301

314

31

LN 5

353

339

352

60

27

LN 6

394

379

393

30

Таблица 3 - Основные размеры батарей серии LBN со стандартными креплениями с пятью выемками по длине и тремя выемками по ширине (см. рисунки 4 и 5)

Тип батареи

a1

a2

a3

a4

a5

Н

h

+ 0/-2

± 1

+ 0/-3

+ 0/-1

± 2

+ 0/-3

+ 0/-4

LBN 0

175

161

175

40

19

175

153

LBN 1

207

193

207

24

LBN 2

242

228

242

26

LBN 3

278

264

277

29

LBN 4

315

301

314

31

LBN 5

353

339

352

60

27

LBN 6

394

379

393

30

Таблица 4 - Размеры захватов в соответствии с рисунками 11а и 11b

Тип батареи

a6 ± 2

Рисунок

LN 0

79

11а

LN 1

95

LN 2

113

LN 3

130

LN 4

150

LN 5

168

LN 6

187

LBN 1

95а)

11b

LBN 2

113а)

LBN 3

130а)

LBN 4

150а)

LBN 5

168а)

LBN 6

187а)

а) Размеры применимы только к варианту с четырьмя захватами (рисунок 11а).

5.2. Североамериканские типы (AM)

5.2.1. Общие положения

Настоящие требования распространяются на свинцово-кислотные стартерные батареи для легковых и малолитражных автомобилей, используемые в Северной Америке, серия AM.

Серия AM содержит 11 типов батарей. Конструкция батарей должна предусматривать крепление на автомобиле посредством бортиков по длинным сторонам бака батареи, отличающихся от бортиков, применяемых в Европе.

5.2.2. Выводы и форма выводов

5.2.2.1. Конусные выводы

Девять типов батарей имеют конусные выводы, показанные на рисунке 12.

Рисунок 12 - Размеры выводов, мм (1:9 конусность)

5.2.2.2. Боковые выводы

Два типа батарей имеют боковые выводы, показанные на рисунках 13 и 14.

Рисунок 13 - Углубления боковых выводов

Рисунок 14 - Размеры углублений боковых выводов, мм (дюйм)

5.2.2.3. Форма выводов

Форма выводов показана на рисунках 17 - 22. Размеры даны в таблице 3.

5.2.3. Стандартное крепление по дну

5.2.3.1. Общие положения

Батареи должны иметь бортики или выемки для крепления по длине или по передней стороне, являющиеся неотъемлемой частью бака батареи, позволяющие крепить батарею за дно бака.

5.2.3.2. Конструкция бортиков

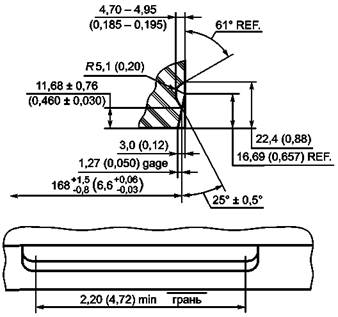

Профиль бортиков должен соответствовать рисункам 15 и 16.

Рисунок 15 - Конструкция крепежных устройств, мм (дюйм) для батарей
с бортиками на длинных сторонах

Рисунок 16 - Конструкция крепежных устройств, мм (дюйм) для батарей
с выемками по длинным сторонам

5.2.3.3. Конструкция выемок

Профиль выемок должен соответствовать рисунку 16.

5.2.4. Основные размеры батарей

Основные размеры батарей, представленные символами, должны соответствовать таблице 5 и рисункам 18 - 22:

- l - длина крышки;

- b - ширина батареи;

- h - высота до вывода;

- h1 - высота до крышки.

Таблица 5 - Основные размеры батарей

Тип батарей

Длина

Ширина

Высота

Вывод

Крепление

hmax

Рисунок

26R

208

174

197

175

12

16

27

306

173

225

203

34

260

200

178

36R

206

184

15

59

255

193

196

174

65

306

192

192

170

75

230

180

186

186max

13 и 14

78

260

85

230

173

203

181

12

16

86

100

260

179

170

148

15

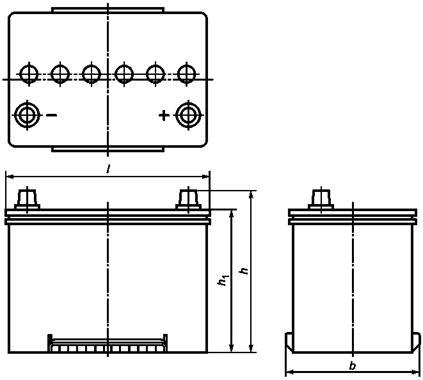

Рисунок 17 - Размеры типов 26R, 85

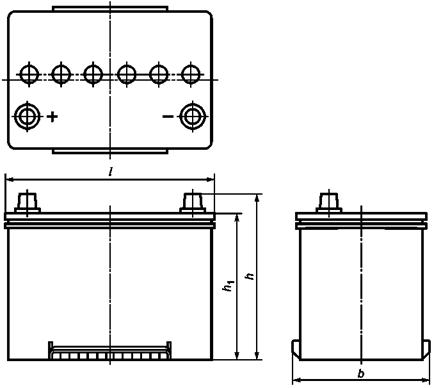

Рисунок 18 - Размеры типов 27, 34, 86

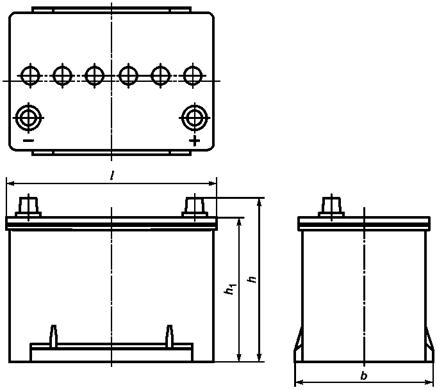

Рисунок 19 - Размеры типа 36R

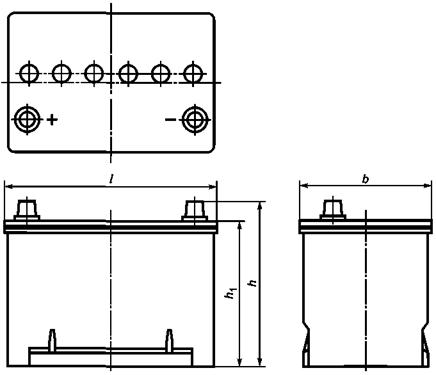

Рисунок 20 - Размеры типов 59, 65

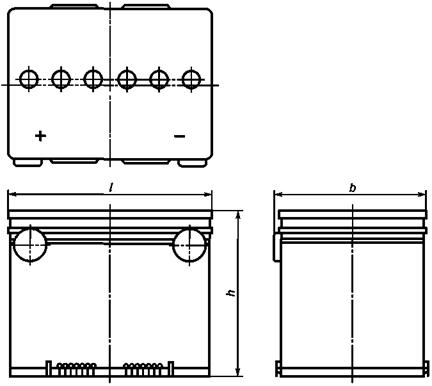

Рисунок 21 - Размеры типа 75

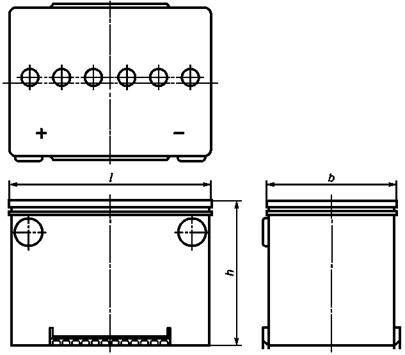

Рисунок 22 - Размеры типов 78, 100

5.3. Восточно-азиатские типы (AS)

5.3.1. Общие положения

Настоящие требования распространяются на свинцово-кислотные стартерные батареи для легковых и малолитражных автомобилей, используемые в Восточной Азии, серия AS.

Серия AS содержит девять типов батарей. Конструкция батарей должна обеспечивать крепление на автомобиле посредством крепежного устройства по верхней части батареи (например, металлической рамкой), соединенного с опорной площадкой.

5.3.2. Выводы и форма выводов

5.3.2.1. Конструкция выводов

Батареи должны иметь выводы T1 или Т2 в соответствии с рисунком 23.

Примечание - Размеры в мм.

Рисунок 23 - Конусные выводы T1 или T2

5.3.2.2. Размеры и типы выводов

Размеры выводов T1 или Т2 должны соответствовать рисунку 23 и таблице 6.

Таблица 6 - Размеры и тип вывода

Тип вывода

Размеры , мм

Положительный вывод

Отрицательный вывод

T1 (тонкий)

14,7

13,0

T2 (утолщенный)

19,5

17,9

5.3.2.3. Форма положительных выводов

Батареи должны иметь стандартную форму выводов STC, как показано на рисунке 24.

5.3.3. Основные размеры батарей

Основные размеры батарей, представленные символами, должны соответствовать таблице 7 и рисунку 24:

- l - длина крышки;

- l1 - длина дна батареи;

- b - ширина батареи;

- b1 - ширина дна батареи;

- h - высота до верха вывода;

- h1 - высота до верха крышки.

Таблица 7 - Размеры батарей

Размеры в миллиметрах

Тип батарей

Длина

Ширина

Высота

Тип выводов

l

l1 макс

b

b1 макс

h1

hмакс

В17

161

123

227

T1 или T2

В19

185

В20

195

125

В24

237

С24

134

232

T2

D20

200

172

225

D23

231

D26

259

255

D31

304

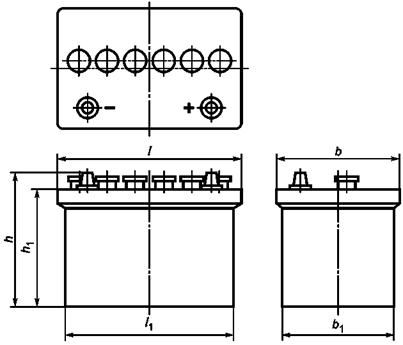

Рисунок 24 - Основные размеры батарей

6. Другие типы батарей

6.1. Другие европейские типы батарей (EU)

6.1.1. Общие положения

Нижеследующие серии батарей не используют для новых разработок.

Настоящее дополнение определяет:

- основные размеры батарей восьми стандартных серий;

- расположение положительных и отрицательных выводов относительно системы крепления;

- размеры конусных выводов;

- маркировку полярности.

Настоящие требования распространяются на серии:

- L, LB, Е, ЕВ - с бортиками на длинных сторонах или

- LS, LBS, ES, EBS - с бортиками на всех сторонах.

6.1.2. Серии батарей

6.1.2.1. Широкие серии

Серии батарей, имеющие одинаковую ширину (L - широкая) и разную высоту:

- L/LS - стандартная высота (Н = 190 мм);

- LB/LBS - малая высота (Н = 175 мм).

6.1.2.2. Узкие серии

Серии батарей, имеющие одинаковую ширину (Е - узкая) и разную высоту:

- E/ES - стандартная высота (Н = 225 мм);

- EB/EBS - малая высота (Н = 205 мм).

6.1.3. Ручки (при наличии)

Батареи могут иметь ручки. Размер C ручек (см. рисунок 25 или 26) не должен превышать значений, указанных в таблице 8. Ручки должны быть складными или съемными.

Таблица 8 - Основные размеры батарей со стандартным креплением (см. рисунок 25)

Размеры в миллиметрах

Серия

Тип

Длина

Ширина

Высота

Ручка

l

l1 макс

b1

Cмакс

L

L 0

162

175

190

169

14

L 1

194

L 2

229

L 3

265

L 4

302

L 5

340

LB

LB 1

194

175

154

LB 2

229

LB 3

265

Е

Е 1

173

135

225

204

Е 2

214

Е 3

255

Е 4

296

ЕВ

ЕВ 1

174

205

185

ЕВ 2

216

ЕВ 3

262

ЕВ 4

311

A - выемки на бортиках (см. деталь X на рисунке 27а);

B - бортики (см. деталь Y на рисунке 27b);

C - только на бортиках

Рисунок 25 - Основные размеры батарей и расположение стандартной системы
крепления (бортики, выемки) и выводов

A - выемки на бортиках (см. деталь X на рисунке 27а);

B - бортики (см. деталь Y на рисунке 27b);

C - только на бортиках

Рисунок 26 - Дополнительные размеры батарей с допустимым альтернативным
креплением; расположение бортиков, выемок и выводов

6.1.4. Стандартные крепления

6.1.4.1. Бортики на длинных сторонах

Батареи серий L, LB, E и ЕВ должны иметь на нижней части бортики (или выемки, образующие бортики) для крепления по всей длине длинных сторон, образуя неотъемлемую часть бака батареи и позволяя крепить батарею за дно бака.

6.1.4.2. Выемки

Крепежные зажимы площадки должны соответствовать бортикам и выемкам для обеспечения надежного крепления в любом направлении.

Для обеспечения точного расположения батареи на площадке бортик на стороне выводов должен иметь одну выемку, бортик на противоположной стороне должен иметь две выемки. На обеих сторонах допустимы три или пять выемок.

6.1.5. Размеры батарей

6.1.5.1. Общие положения

Основные размеры батарей представлены символами, показанными на рисунке. На рисунке не представлены детали конструкции верха батареи.

6.1.5.2. Основные размеры серий L, LB, E и ЕВ

Основные размеры батарей, представленные символами, должны соответствовать таблице 8 и рисунку 25:

- b - общая ширина поверх бортиков;

- b1 - ширина поперек бортиков;

- l - общая длина без ручек;

- l1 - длина дна батареи;

- l2 - длина дна батареи с бортиками;

- C - дополнительная длина для ручек;

- Н - общая высота, включающая крышку, пробки, выводы.

6.1.5.3. Размеры и расположение бортиков и выемок

Форма и размеры бортиков и выемок должны соответствовать детали X (см. рисунок 27а) и детали Y (см. рисунок 27b).

Расположение бортиков и выемок показано на рисунках 25 и 26.

6.1.5.4. Размеры батарей с альтернативным креплением

6.1.5.4.1. Альтернативные крепления

Батареи, имеющие основные размеры стандартных серий L, LB, E и ЕВ, могут быть закреплены на автомобилях креплением, альтернативным стандартному креплению:

- либо посредством дополнительных бортиков на коротких сторонах (букву S добавляют к обозначению стандартных серий LS, LBS, ES и EBS),

- либо посредством крепежного устройства по верхней части батареи (например, металлической рамкой), соединенного с посадочной площадкой (серии L, LS, LB, LBS, E, ES, ЕВ и EBS).

В любом случае такие батареи имеют бортики на длинной стороне, как показано на рисунке 30.

6.1.5.4.2. Крепление посредством бортиков на короткой стороне

Батареи для крепления по коротким сторонам серий LS, LBS, ES и EBS имеют бортики по дну коротких сторон, образуя неотъемлемую часть бака батареи. Форма и размеры бортиков должны соответствовать рисункам 27а и 27b.

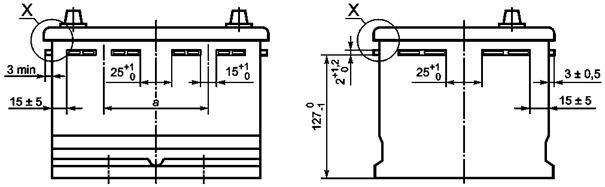

Рисунок 27а - Деталь X - Выемки, размеры для всех серий

Примечание - Допустимы отверстия для крепления приспособлений в крепежных выемках по всем сторонам.

Рисунок 27b - Деталь Y - Бортики, размеры для всех серий

Рисунок 27 - Детали бортиков и выемок

Крепежные зажимы на посадочной площадке должны соответствовать бортикам и выемкам для обеспечения надежного крепления по обеим сторонам и по высоте.

6.1.5.4.3. Крепление по верхней части батареи

6.1.5.4.3.1. Конструкция верхней части бака батареи

Батареи для крепления по верхней части (серии L, LS, LB, LBS, E, ES, ЕВ и EBS) должны быть сконструированы в целях обеспечения на крышке соответствующей площадки для крепежного устройства, например металлической рамки.

6.1.5.4.3.2. Дополнительный размер батарей с креплением по верхней части бака

Высота батарей серий L, LS, LB, LBS, E, ES, ЕВ и EBS от верхней поверхности h, поддерживающей крепежное устройство, до дна бака (см. рисунки 25 и 26) должна соответствовать значениям, указанным в таблице 9.

Таблица 9 - Дополнительные размеры к таблице 8 (размер l2 см. на рисунке 26) на батареи с дополнительным креплением посредством бортиков на короткой стороне бака

Тип

l2

Тип

l2

Тип

l2

Тип

l2

LS 1

LBS 1

ES 1

EBS 1

LS 2

LBS 2

ES 2

EBS 2

LS 3

LBS 3

ES 3

EBS 3

LS 4

ES 4

EBS 4

LS 5

6.1.6. Выводы

6.1.6.1. Расположение выводов

Расположение положительных и отрицательных выводов относительно расположения выемок должно соответствовать рисунку 25 или 26.

6.1.6.2. Размеры полюсных выводов (Р)

6.1.6.2.1. Размеры положительного вывода

Конусный положительный вывод должен соответствовать рисунку 28а.

6.1.6.2.2. Размеры отрицательного вывода

Конусный отрицательный вывод должен соответствовать рисунку 28b.

Рисунок 28a - Положительный вывод

Рисунок 28b - Отрицательный вывод

Рисунок 28 - Размеры положительного и отрицательного выводов Р

6.1.6.3. Маркировка полярности батарей и размеры соответствующих символов

Батареи должны иметь маркировку полярности по крайней мере положительного вывода в соответствии с 4.1.2.

При маркировке отрицательного вывода используемый символ также должен соответствовать 4.1.2.

6.1.7. Перемещение батарей с помощью робототехники

6.1.7.1. Общие положения

Батареи могут быть установлены на автомобили с помощью роботов. Это требует соответствующего устройства для точного расположения их манипуляторов на баке батареи.

Расположение и размеры захватов на баках батарей серий L, LS, LB и LBS для их перемещения посредством робототехники согласовывают с изготовителем батарей.

6.1.7.2. Расположение и размеры захватов для роботов

Размеры и расположение захватов для роботов должны соответствовать таблице 10 и рисункам 29a, 29b и 29c.

Таблица 10 - Размеры захватов для роботов (см. рисунки 29a и 29b)

Тип батарей

a ± 2

Рисунок

L 0

-

29а

L 1

95

L 2

113

L 3

130

L 4

150

L 5

168

LB 1

95

29b

LB 2

113

LB 3

130

Рисунок 29a - Захваты для роботов для серий L и LS

Рисунок 29b - Захваты для роботов для серий LB и LBS

Рисунок 29с - Захваты для роботов для серий LB и LBS (альтернативно)

Рисунок 29 - Расположение и размеры захватов для роботов

Рисунок 30 - Захваты для роботов, деталь X

Серии L и LS должны соответствовать рисунку 29a.

Серии LB и LBS должны соответствовать альтернативным рисункам 29b и 29c.

Захваты для роботов должны быть неотъемлемыми частями бака батареи.

Размеры захватов для роботов не должны выступать за размеры крышки согласно детальному чертежу X.

Примечание - Захваты для роботов предпочтительны на двух длинных сторонах, но допускаются на двух коротких или на всех четырех сторонах. Во всех случаях они должны соответствовать размерам, указанным в настоящем стандарте.

Приложение ДА
(справочное)

Сведения о соответствии ссылочных международных стандартов
ссылочным национальным стандартам Российской Федерации
(и действующим в этом качестве межгосударственным стандартам)

Таблица ДА.1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование соответствующего
национального стандарта

МЭК 60050-482

-

*

МЭК 60095-1

MOD

ГОСТ Р 53165-2008 (МЭК 60095-1:2006) «Батареи аккумуляторные свинцовые стартерные для автотракторной техники. Общие технические условия»

МЭК 60417

MOD

ГОСТ 28312-89 (МЭК 417-73) «Аппаратура радиоэлектронная профессиональная. Условные графические обозначения»

ИСО 1043-1

-

*

ИСО 7000

IDT

ГОСТ Р МЭК 61429-2004 «Маркирование аккумуляторов и аккумуляторных батарей международным символом переработки ИСО 7000-1135»

* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:

- IDT - идентичные стандарты;

- MOD - модифицированные стандарты.

Библиография

[1]

МЭК 61429 Маркировка вторичных аккумуляторов и батарей полным международным символом по ИСО 7000-1135

[2]

ИСО 1101 Спецификации геометрической продукции (GPS) - Геометрические допуски - Допуски формы, ориентации, расположения и вывода

[3]

ИСО 7000:2004 Графические символы для использования на оборудовании - Индекс и свод правил



Ключевые слова: свинцово-кислотные батареи, стартерные батареи, размеры батарей, размеры выводов, маркировка выводов





© 2013 Ёшкин Кот :-)
