НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р ИСО/МЭК
11694-2-2010

Карты идентификационные

КАРТЫ С ОПТИЧЕСКОЙ ПАМЯТЬЮ

Метод линейной записи данных

Часть 2

Размеры и расположение оптической зоны

ISО/IEC 11694-2:2005
Identification cards -
Optical memory cards - Linear recording method
Part 2: Dimensions and location of the accessible optical area
(IDT)

Москва
Стандартинформ
2011

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) и Техническим комитетом по стандартизации ТК 22 «Информационные технологии» на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 22 «Информационные технологии»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 сентября 2010 г. № 278-ст

4 Настоящий стандарт идентичен международному стандарту ИСО/МЭК 11694-2:2005 «Карты идентификационные. Карты с оптической памятью. Метод линейной записи данных. Часть 2. Размеры и расположение оптической зоны» (ISO/IEC 11694-2:2005 «Identification cards - Optical memory cards - Linear recording method - Part 2: Dimensions and location of the accessible optical area»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВЗАМЕН ГОСТ Р ИСО/МЭК 11694-2-2003

6 Международная организация по стандартизации (ИСО) и Международная электротехническая комиссия (МЭК) обращают внимание на тот факт, что соответствие требованиям международного стандарта, указанного в пункте 4, может повлечь за собой использование следующих патентов:

- патент США № 4,910,725 «Метод оптической записи для информационных карт»;

- патент США № 4,957,580 «Метод изготовления оптических информационных карт».

Организации ИСО и МЭК не берут на себя ответственность за определение доказательств, законности и границ этих патентных прав.

Патентообладатели гарантировали организациям ИСО и МЭК, что они готовы договариваться с заявителями любой страны о выдаче лицензий на приемлемые сроки и на недискриминационных условиях. Данное обязательство патентообладателей зарегистрировано в ИСО и МЭК. Информация может быть получена по адресу: LaserCard Corporation, 1875 North Shoreline Boulevard, СА 94043, USA.

Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектами патентных прав, не идентифицированных выше. Организации ИСО и МЭК не несут ответственность за идентификацию подобных патентных прав

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

Введение

Настоящий стандарт входит в комплекс стандартов, устанавливающих требования к параметрам карт с оптической памятью и использованию этих карт для хранения цифровых данных и обмена этими данными.

Стандарты этого комплекса учитывают существование различных методов записи и считывания информации на картах с оптической памятью, характеристики которых определяются используемым методом записи. В общем случае указанные методы не совместимы друг с другом. Поэтому стандарты разработаны с учетом того, чтобы различные методы записи могли быть описаны аналогичным образом.

Настоящий стандарт распространяется на карты с оптической памятью, для которых применим метод линейной записи. Характеристики карт, рассчитанные на другие методы записи, приведены в соответствующих стандартах.

Настоящий стандарт устанавливает требования к размерам и расположению оптической зоны, степень соответствия карт стандарту ИСО/МЭК 11693, а также дополнительные требования, заменяющие или дополняющие требования ИСО/МЭК 11693.

Международный стандарт ИСО/МЭК 11694-2:2005 подготовлен подкомитетом № 17 «Карты и идентификация личности» совместного технического комитета № 1 ИСО/МЭК «Информационные технологии».

Сноска в тексте стандарта, выделенная курсивом, приведена для пояснения текста оригинала.

ГОСТ Р ИСО/МЭK 11694-2-2010

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Карты идентификационные

КАРТЫ С ОПТИЧЕСКОЙ ПАМЯТЬЮ

Метод линейной записи данных

Часть 2

Размеры и расположение оптической зоны

Identification cards. Optical memory cards. Linear recording method.
Part 2. Dimensions and location of the accessible optical area

Дата введения - 2011-07-01

1 Область применения

Настоящий стандарт устанавливает требования к размерам и расположению оптической зоны на картах с оптической памятью формата ID-1 по ИСО/МЭК 7810, для которых используется метод линейной записи данных (далее - карты).

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт:

ИСО/МЭК 116931) Карты идентификационные. Карты с оптической памятью. Общие характеристики (ISO/IEC 11693, Identification cards - Optical memory cards - General characteristics)

______

1) Следует применять последнее издание данного стандарта, включая все последующие изменения.

3 Термины и определения

В настоящем стандарте применены термины и определения по ИСО/МЭК 11693, а также следующие термины с соответствующими определениями:

3.1 фазово-импульсная модуляция (pulse position modulation; PPM): Метод кодирования, при котором двоичные данные передаются путем наличия или отсутствия оптического пита в данной позиции.

Примечание - Один оптический пит определяет один информационный переход.

3.2 широтно-импульсная модуляция (pulse width modulation; PWM): Метод кодирования, при котором двоичные данные передаются положением границ оптического пита.

Примечание - Один оптический пит определяет два информационных перехода.

3.4 базовая кромка (reference edge): Нижняя горизонтальная или левая вертикальная кромка при ориентации карты, изображенной на рисунке 1.

3.4 базовая дорожка (reference track): Дорожка, ближайшая к горизонтальной базовой кромке в соответствии с рисунком 1.

4 Размеры и расположение

Требования настоящего стандарта распространяются на карты, содержащие только оптическую зону. Альтернативные компоновки карт описаны в приложении А.

4.1 Оптическая зона

Размеры и расположение оптической зоны должны соответствовать указанным на рисунке 1.

4.2 Размер С

Размер С, указанный на рисунке 1, должен быть определен каждой отраслевой группой пользователей самостоятельно, с учетом того, что он должен быть не менее 9,5 мм и не более 49,2 мм.

4.3 Размер Х

При использовании широтно-импульсной модуляции размер Х должен быть не более 3,0 мм. При использовании фазово-импульсной модуляции размер Х должен быть не более 1,0 мм (см. рисунок 1 настоящего стандарта и приложение А или В ИСО/МЭК 11694-4:2001).

Обозначение размера

Значение, мм

А

От 85,47 до 85,72 (см. ИСО/МЭК 7810)

В

От 53,92 до 54,03 (см. ИСО/МЭК 7810)

С

См. 4.2

D

5,8 ± 0,7

X

См. 4.3

Y

См. 4.4

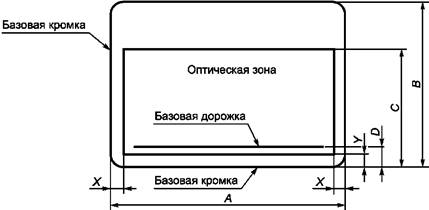

Рисунок 1 - Размеры и расположение оптической зоны

4.4 Размер Y

Размер Y, указанный на рисунке 1, должен быть менее размера D по крайней мере на 1,0 мм. При использовании широтно-импульсной модуляции размер Y должен быть не более 4,5 мм (см. приложение А ИСО/МЭК 11694-4:2001).

4.5 Наклон

Наклон базовой дорожки относительно горизонтальной базовой кромки карты должен быть менее или равен 0,2° (см. рисунок 1).

Приложение А
(справочное)

Альтернативные компоновки карт

А.1 Общие положения

В настоящем приложении приведена информация о размерах и расположении оптической зоны на картах с оптической памятью, для которых применим метод линейной записи данных и которые наряду с оптической зоной могут содержать другие носители записи.

А.2 Оптическая зона

А.2.1 Расположение

Оптическая зона может быть расположена на любой стороне карты.

А.2.2 Базовая дорожка

Базовая дорожка может быть расположена в верхней или нижней части карты.

А.2.3 Размеры

Размеры оптической зоны могут корректироваться с целью размещения на карте других носителей записи.

А.2.4 Совмещение технологий

Другие носители записи, размещенные совместно с оптической зоной на любой стороне карты, не должны создавать помехи для оптической зоны.

Приложение ДА
(справочное)

Сведения о соответствии ссылочных международных стандартов
ссылочным национальным стандартам Российской Федерации

Таблица ДА.1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование соответствующего национального стандарта

ИСО/МЭК 11693

IDT

ГОСТ Р ИСО/МЭК 11693-2010 «Карты идентификационные. Карты с оптической памятью. Общие характеристики»

Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:

- IDT - идентичные стандарты.

Библиография

[1]

ИСО/МЭК 7810

Карты идентификационные. Физические характеристики

(ISО/IEC 7810)

(Identification cards - Physical characteristics)

[2]

ИСО/МЭК 7811-2:2001

Карты идентификационные. Способ записи. Часть 2. Магнитная полоса. Малая коэрцитивная сила

(ISО/IEC 7811-2:2001)

(Identification cards - Recording technique - Part 2: Magnetic stripe - Low coer- civity)

[3]

ИСО/МЭК 7811-6:2001

Карты идентификационные. Способ записи. Часть 6. Магнитная полоса. Большая коэрцитивная сила

(ISO/IEC 7811-6:2001)

(Identification cards - Recording technique - Part 2: Magnetic stripe - High coercivity)

[4]

ИСО/МЭК 7816-2

Карты идентификационные. Карты на интегральных схемах с контактами. Часть 2. Размеры и расположение контактов

(ISO/IEC 7816-2)

(Identification cards - Integrated circuit(s) cards with contacts - Part 2: Dimensions and location of the contacts)

[5]

ИСО/МЭК 11694-4:2001

Карты идентификационные. Карты с оптической памятью. Метод линейной записи данных. Часть 4. Логические структуры данных

(ISO/IEC 11694-4:2001)

(Identification cards - Optical memory cards - Linear recording method - Part 4: Logical data structures)



Ключевые слова: обработка данных, обмен информацией, устройства хранения данных, идентификационные карты, оптическая память, линейная запись, оптическая зона, размеры, расположение
