ФЕДЕРАЛЬНОЕ
АГЕНТСТВО |
||
|
|
НАЦИОНАЛЬНЫЙ |
ГОСТ Р |
Информационные технологии
Информационно-вычислительные системы
КОМПЛЕКТЫ
ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ
(КОМПЬЮТЕРНЫЕ КЛАССЫ)
ДЛЯ ОБЩЕОБРАЗОВАТЕЛЬНЫХ
УЧРЕЖДЕНИЙ
Характеристики
качества.
Технические требования
|
|
Москва |
1. РАЗРАБОТАН Техническим комитетом по стандартизации «Информационные технологии» (ТК 22), Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт проблем вычислительной техники и информатизации» (ФГУП «ВНИИПВТИ»), учреждением Российской академии образования «Институт информатизации образования» («ИИО» РАО)
2. ВНЕСЕН Техническим комитетом по стандартизации «Информационные технологии» (ТК 22)
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. № 965-ст
4. Настоящий стандарт разработан с учетом требований документов [1] и [2] приложения Е
5. ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемых информационных указателях «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
СОДЕРЖАНИЕ
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
Информационные технологии Информационно-вычислительные системы КОМПЛЕКТЫ
ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ (КОМПЬЮТЕРНЫЕ КЛАССЫ) Характеристики качества. Технические требования Information
technologies. Computing information systems. |
Дата введения - 2011-01-01
1. Область применения
Настоящий стандарт распространяется на средства вычислительной техники, в том числе, программные средства, для общеобразовательных учреждений при сертификации средств вычислительной техники. Настоящий стандарт устанавливает состав, допустимые значения характеристик средств вычислительной техники и программных средств для общеобразовательных учреждений, требования к комплектности их поставки и методы измерения и проверки установленных характеристик. В стандарте не рассматриваются вопросы проектирования и монтажа локальной вычислительной сети, объединяющей учебные средства вычислительной техники.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 9127-94 Системы обработки информации. Документация пользователя и информация на упаковке для потребительских программных пакетов
ГОСТ Р 52324-2005 (ИСО 13406-2:2001) Эргономические требования к работе с визуальными дисплеями, основанными на плоских панелях. Часть 2. Эргономические требования к дисплеям с плоскими панелями
ГОСТ 2.301-68 Единая система конструкторской документации. Форматы
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин
ГОСТ 14289-88 Средства вычислительной техники. Клавиатуры. Расположение клавиш и символов, функции управляющих клавиш
ГОСТ 15971-90 Системы обработки информации. Термины и определения
ГОСТ 21552-84 Средства вычислительной техники. Общие технические требования, приемка, методы испытаний, маркировка, упаковка, транспортирование и хранение
ГОСТ 27201-87 Машины вычислительные электронные персональные. Типы, основные параметры, общие технические требования
ГОСТ 28376-89 (МЭК 908-87) Компакт-диск. Параметры и размеры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт изменен (заменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 2.301, ГОСТ 21552, ГОСТ 27201, ГОСТ 14289, ГОСТ 15971, а также следующие термины с соответствующими определениями:
3.1 базовый комплект персональной электронной вычислительной машины: Совокупность системного блока персональной электронной вычислительной машины и подключенных к нему клавиатуры и координатного манипулятора.
3.2 бездисковый терминал: Базовый комплект электронной вычислительной машины, системный блок которого не содержит энергонезависимых устройств хранения данных большого объема (например, жестких магнитных дисков). Возможны варианты, не имеющие встроенного блока питания. Используется в качестве основы терминала, подключаемого к серверу через локальную вычислительную сеть.
3.3 дистрибутив: Форма распространения программного обеспечения, обычно содержащая программу-установщик (для выбора режимов и параметров установки) и набор файлов, содержащих отдельные части программного средства.
3.4 информационно-диагностическая программа: Программа для персональной электронной вычислительной машины, предназначенная для определения значений характеристик машины и программ, размещенных в памяти машины.
3.5 координатный манипулятор: Устройство ручного ввода экранных координат специального графического объекта на экране видеомонитора и перемещения объекта по экрану видеомонитора.
3.6 печатающее устройство: Устройство для печати документов в установленных форматах.
3.7 программные средства вычислительной техники: Совокупность программ, связанных с ними данных и соответствующих им документов.
3.8 рабочее место преподавателя (учащегося): Совокупность средств вычислительной техники и программных средств, предназначенная для работы одного пользователя, в том числе в локальной вычислительной сети.
Примечание - Рабочее место состоит из:
- базового комплекта персональной электронной вычислительной машины;
- цветного видеомонитора;
- программных средств, определяющих функциональность рабочего места (преподавателя или учащегося).
3.9 базовый комплект сервера: Совокупность системного блока сервера и подключенных к нему клавиатуры и координатного манипулятора.
3.10 сервер: Совокупность средств вычислительной техники и программных средств, предназначенная для управления, хранения, представления информации в локальной вычислительной сети для рабочих мест и других сетевых устройств.
Примечание - Сервер состоит из:
- базового комплекта сервера;
- цветного видеомонитора;
- программных средств, определяющих функциональность сервера.
3.11 сканирующее устройство: Устройство для сканирования, оцифровки и ввода в память персональной электронной вычислительной машины образа печатного документа в установленном формате.
3.12 средства вычислительной техники: Базовый комплект персональной электронной вычислительной машины, бездисковый терминал, видеомонитор, периферийное устройство персональной электронной вычислительной машины (печатающее устройство, сканирующее устройство, интерактивная доска, проектор, web-камера и другие средства, подключаемые к вычислительной машине), устройство сетевой связи электронных вычислительных машин (коммутирующее устройство локальной вычислительной сети), устройство телеобработки информации (модем), источник бесперебойного питания, электрический фильтр.
4. Обозначения и сокращения
В настоящем стандарте применены обозначения единиц величин по ГОСТ 8.417, а также следующие обозначения и сокращения:
- АН - устройство архивного хранения информации (архивный накопитель);
- БК - базовый комплект ПЭВМ;
- БСВВ - базовая система ввода - вывода;
- БТ - бездисковый терминал;
- ВМ - видеомонитор;
- ВТ - вычислительная техника;
- ИБП - источник бесперебойного питания;
- ИД - интерактивная доска;
- ИДП - информационно-диагностическая программа;
- ИЛ - испытательная лаборатория;
- КУ - коммутирующее устройство локальной сети;
- ЛВС - локальная вычислительная сеть;
- НГМД - накопитель на гибком магнитном диске;
- НЖМД - накопитель на жестком магнитном диске;
- ОП - оперативная память;
- ОС - операционная система;
- ППС - прикладные программные средства;
- ПС - программные средства;
- ПУ - печатающее устройство;
- ПЭВМ - персональная электронная вычислительная машина;
- РМ - рабочее место;
- РМУ - рабочее место учащегося;
- РМП - рабочее место преподавателя;
- РФР - разъемы функционального расширения;
- СБ - системный блок ПЭВМ;
- СОЗУ - сверхоперативное запоминающее устройство;
- СУ - сканирующее устройство;
- СУБД - система управления базой данных;
- СЭЗ - санитарно-эпидемиологическое заключение;
- ТО - техническое обслуживание;
- ТС - техническое средство;
- ЦП - центральный процессор;
- ЭД - эксплуатационные документы;
- 100 BASE-TX - тип кабелей для ЛВС, соответствующих требованиям стандарта IEEE 802.3-2002 IEEE Standard for Information technology - Telecommunications and information exchange between systems - Local and metropolitan area networks - Specific requirements - Part 3: Carrier Sense Multiple Access with Collision Detection (CSMA/CD) Access Method and Physical Layer Specifications, Информационная технология. Телекоммуникации и информационный обмен между системами. Локальные и региональные сети. Специальные требования. Часть 3: Множественный доступ с определением коллизий. Метод доступа и спецификации физического уровня;
CD-ROM - Compact Disk Read Only Memory, постоянная память на компакт-диске (по ГОСТ 28376);
CD-R - Compact Disc Recordable, однократно записываемый компакт-диск;
CDRW - Compact ReWritable Disk, перезаписываемый компакт-диск;
DDR - Double Data Rate, удвоенная скорость передачи данных;
DVD - Digital Versatible Disk, диск для цифровой видеозаписи (по DVD Technical Notes (April 10 and 11, 1996), DVD Forum);
DVD ± R - DVD Recordable, однократно записываемый DVD-диск;
DVD-ROM - DVD Read Only Memory, постоянная память на DVD-диске;
DVD ± RW - DVD ReWritable, перезаписываемый DVD-диск;
IEEE - Institute of Electrical and Electronics Engineers, Институт инженеров по электротехнике и радиоэлектронике;
Ethernet - Стандарты IEEE группы 802.3 (стандарты для ЛВС);
PCI - Peripheral Component Interconnect, шина взаимодействия периферийных компонентов (PCI Special Interest Group (PCI-SIG));
PCI-E - Peripheral Component Interconnect Express, последовательная шина взаимодействия периферийных компонентов (по PCI Express Base 2.0 Specification, PCI Special Interest Group (PCI-SIG));
RJ-45 - 8 Position 8 Contact, разъем 8Р8С или более часто - RJ-45 (по UTP Cable Termination Standards 568A Vs 568В), описание категории неэкранированной витой пары, Electronic Industries Alliance (EIA), standards organization);
RS-232 - последовательный интерфейс со скоростью передачи данных до 20000 бит/с (по «TIA-232-F Interface Between Data Terminal Equipment and Data Circuit-Terminating Equipment Employing Serial Binary Data Interchange», 1997);
SATA - Serial ATA Interface I или II типа (SATA-IO), последовательный интерфейс (по Serial ATA2.6 Specification, released February 2007, Serial ATA International Organization);
USBã - Universal Serial Bus, универсальная последовательная шина (по Universal Serial Bus Specification Revision 2.0 April 27, 2000, USB Implementers Forum (USB-IF));
Гбайт - гигабайт (один миллиард байт);
Кбайт - килобайт (1024 байт);
Мбайт - мегабайт (один миллион байт);
МГц - мегагерц (один миллион герц).
5. Требования к характеристикам комплектности вычислительной техники
Поставки ВТ должны осуществляться комплектами. Допустима поставка в одной из трех комплектаций:
- базовая комплектация;
- расширенная комплектация;
- полная комплектация.
Минимальные допустимые значения характеристик комплектности для трех комплектаций представлены в таблице 1.
Таблица 1
6. Требования к характеристикам идентификации вычислительной техники
6.1. Характеристиками идентификации ВТ являются:
а) эксплуатационные документы в составе:
1) паспорт на каждое изделие ВТ;
2) руководство по эксплуатации на каждое изделие ВТ;
3) руководство пользователя для каждой программы;
б) наименования и обозначения всей ВТ и программ;
в) сведения об изготовителе ВТ и программ;
г) сведения о поставщике ВТ и программ.
6.2. ЭД на ВТ должны быть оформлены на русском языке (содержать разделы полного описания на русском языке) и отвечать требованиям ГОСТ 2.601.
6.3. ЭД на программу должны быть оформлены на русском языке (содержать разделы полного описания на русском языке) и отвечать требованиям ГОСТ Р ИСО 9127.
6.4. Маркировка ВТ - по ГОСТ 21552.
6.5. Сведения об изготовителе и поставщике должны быть указаны в ЭД и содержать полное наименование и обозначение организации, ее юридический и фактический адреса, контактные средства связи (телефоны, факсы, адрес электронной почты).
7. Требования к составу и значениям технических характеристик вычислительной техники
7.1. В состав технических характеристик ВТ (в соответствии с приложением А) входят:
а) характеристики БК ПЭВМ (для РМП и РМУ, включая оборудование для ЛВС);
б) характеристики ВМ (для РМП, РМУ, сервера);
в) характеристики БК сервера;
г) характеристики ИД;
д) характеристики проектора;
е) характеристики web-камер;
ж) характеристики архивных накопителей;
и) характеристики устройства для чтения информации с карт памяти РМП;
к) характеристики сетевого оборудования;
л) характеристики ИБП;
м) характеристики сетевых фильтров;
н) характеристики ПУ;
о) характеристики СУ;
п) характеристики устройств воспроизведения звука.
7.2. Требования к техническим характеристикам БК ПЭВМ представлены в таблице А.1.
7.3. Требования к техническим характеристикам ВМ представлены в таблице А.2.
7.4. Требования к техническим характеристикам ИД представлены в таблице А.3.
7.5. Требования к техническим характеристикам БК сервера представлены в таблице А.4.
7.6. Требования к техническим характеристикам проекторов представлены в таблице А.5.
7.7. Требования к техническим характеристикам web-камер представлены в таблице А.6.
7.8. Требования к техническим характеристикам архивных накопителей информации представлены в таблице А.7.
7.9. Требования к техническим характеристикам устройства для чтения информации с карт памяти РМП представлены в таблице А.8.
7.10. Требования к техническим характеристикам сетевого оборудования (КУ и др.) представлены в таблице А.9.
7.11. Требования к техническим характеристикам сетевых фильтров представлены в таблице А.10.
7.12. Требования к техническим характеристикам ИБП представлены в таблице А.11.
7.13. Требования к техническим характеристикам ПУ представлены в таблице А.12.
7.14. Требования к техническим характеристикам СУ представлены в таблице А.13.
7.15. Требования к техническим характеристикам устройств воспроизведения звука представлены в таблице А.14.
7.16. Все РМУ при поставке покупателю (заказчику) должны иметь единую комплектацию, одноименные компоненты всех РМУ должны быть одного и того же изготовителя и типа, марки или модели.

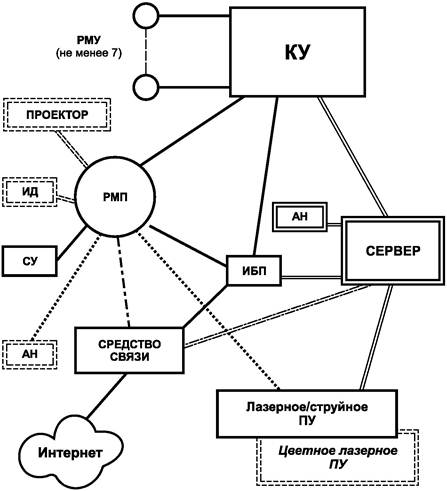

7.17. Рекомендуемая архитектура локальной сети представлена на рисунке Г.1. Должна быть обеспечена возможность работы с сетью Интернет (исключительно с РМП).
7.18. Все средства ВТ, имеющие электропитание от сети переменного тока 220 В, должны подключаться либо через ИБП, либо через электрические фильтры, а БК РМП, сервер, архивный накопитель и КУ ЛВС должны подключаться через ИБП.
8. Требования к характеристикам безопасности вычислительной техники
Соответствие всей ВТ требованиям безопасности должно подтверждаться действующими сертификатами соответствия Системы сертификации ГОСТ Р, выданными органами по сертификации, аккредитованными Федеральным агентством по техническому регулированию и метрологии, и СЭЗ, выданным Федеральной службой по надзору в сфере защиты прав потребителей и благополучия человека.
9. Требования к системным характеристикам вычислительной техники
Системные характеристики ВТ должны удовлетворять требованиям, указанным в таблице 2.
Таблица 2
|
Допустимое значение характеристики |
|
|
Совместимость входящих в комплект СБ по системе команд |
Система команд СБ одинакова |
|
Согласованность интерфейсов ПЭВМ и подключаемых внешних устройств |
Согласованность интерфейсов обеспечивается |
|
Кабели ЛВС и их разъемы должны быть совместимы с сетевыми устройствами ЛВС (КУ, сетевыми адаптерами ПЭВМ и др.) |
Совместимость обеспечивается |
|
Невозможность ошибочного соединения или самопроизвольного разъединения разъемов соединительных кабелей |
Ошибочное соединение или самопроизвольное разъединение невозможно |
|

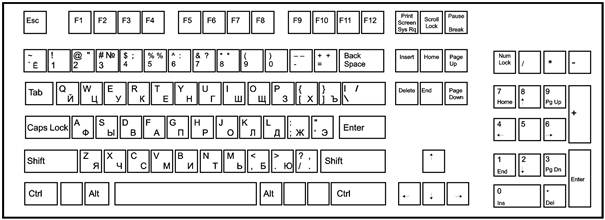

Раскладка клавиш всех клавиатур должна быть одинакова и соответствовать приложению Б |
Раскладка клавиш клавиатур одинакова и соответствует приложению Б |
|
Обеспечение минимального числа рабочих мест, шт. |
Не менее 1 для РМП, не менее 7 для РМУ |
|
Сохранение работоспособности ЛВС при отключении любого числа РМУ |
Работоспособность ЛВС сохраняется |
|
Пропускная способность ЛВС по данным, Мбит/с |
Не менее 10 |
|
Время доступа с любого РМ к любому свободному ресурсу, с |
Не более 2 |
|
Доступ к ПУ |
Обеспечивается с любого РМ |
|
Архитектура ЛВС должна соответствовать архитектуре, приведенной в приложении Г |
Архитектура ЛВС соответствует приложению Г |
10. Требования к характеристикам программных средств
10.1. Вместе с ВТ должны поставляться следующие виды программ:
а) сетевая версия ОС;
б) системные программы;
в) прикладные программы;
г) программы управления ИД (в случае поставки ИД);
д) программы сетевого управления БТ (в случае построения РМУ на основе БТ).
10.2. Общие требования к системным и прикладным программам:
а) системные и прикладные программы должны быть представлены русифицированными версиями;
б) обязательно наличие лицензии (или иного аналогичного документа) на конкретное число установок системных и прикладных программ;
в) поставщиком оформляется официальный документ (декларация) на совместимость системных и прикладных программ с моделями СБ, используемыми в РМП и РМУ.
10.3. ОС должна удовлетворять следующим требованиям:
а) ОС должна реализовывать графический интерфейс;
б) должна обеспечивать работу ЛВС;
в) должна обеспечивать работу в сети Интернет;
г) должна обеспечивать работу системных и прикладных программ;
д) ОС (и системные программы, предустановленные на РМ) должны обеспечивать одновременную работу не менее чем с 2 прикладными программами;
е) драйверы аппаратных средств расширения функциональных возможностей (представленных в ЭД) должны обеспечивать их работоспособность в среде предустановленной ОС.
а) программы управления учебным процессом;
б) программы для организации единого информационного пространства школы, включая возможность размещения работ учащихся и работу с цифровыми ресурсами;
в) программы для организации общения и групповой работы с использованием компьютерных сетей;
г) программы обеспечения работы с БТ (в случае необходимости при использовании БТ для РМУ);
д) антивирусные программы;
е) программы работы с ИД (в случае поставки ИД),
ж) прокси-сервер (для РМП, сервера);
и) Интернет-навигатор (для РМП);
к) электронную почту (для РМП, сервера);
л) программу для записи лазерных дисков (для РМП);
м) программу для организации мультимедиа (аудио-, видео-) архивов;
н) программу поддержки web-камеры.
10.5. В состав прикладных программ должны входить:
а) текстовый редактор;
б) электронные таблицы;
в) графический редактор для векторной и растровой графики;
г) СУБД;
д) программы создания и демонстрации презентаций;
е) редактор web-страниц;
ж) менеджер файлов;
и) инструментальные программы разработки программ на языке программирования высокого уровня (рекомендуются инструментальные программы для языков BASIC, PASCAL, C++);
к) программы для работы цифровой измерительной лаборатории, статистической обработки и визуализации данных;
л) виртуальные компьютерные лаборатории по основным разделам курсов математики и естественных наук;
м) клавиатурный тренажер;
н) программы распознавания текста для русского, национального и изучаемых иностранных языков;
п) программа-переводчик для русского, национального и изучаемых иностранных языков;
р) многоязычный электронный словарь;
с) программа для просмотра статических изображений;
т) мультимедиа-проигрыватель;
у) звуковой редактор;
ф) программа для проведения видеомонтажа и сжатия видеофайлов;
х) программа для авторинга мультимедиа материалов;
ц) программа-архиватор.
10.6. Программы управления ИД должны обеспечивать выполнение следующих функций:
а) регистрацию новых пользователей;
б) настройку и калибровку ИД;
в) вывод перемещаемой панели инструментов на экран;
г) доступ к приложениям и файлам;
д) создание и проведение презентаций;
е) ввод текстовой информации (виртуальная клавиатура для ввода текста или заметок);
ж) управление объектами на экране;
и) ввод графической информации: письмо и рисование, вставка изображений;
к) масштабирование рисунков без потери качества изображения;
л) запись и сохранение содержимого экранов в форме последовательности копий изображений экрана;
м) наличие справочной системы по работе с ИД.
10.7. Дистрибутивы всех программ должны быть записаны на магнитных носителях или лазерных дисках (предпочтительно) и снабжены программами автоматизированной загрузки и выгрузки.
11. Требования к характеристикам технического обслуживания средств вычислительной техники
Характеристики ТО должны удовлетворять следующим требованиям:
а) модели СБ или БТ для РМУ при поставке в одно общеобразовательное учреждение должны быть одинаковы;
б) наличие гарантии поставщика (производителя) на ВТ - не менее двух лет со дня поставки потребителю;
в) обеспечение консультаций у поставщика;
г) наличие телефона «горячей линии» у поставщика (разработчика);
д) срок действия лицензий на использование программ (при поставке по лицензиям) - не менее трех лет со дня поставки потребителю.
12. Методы испытаний средств вычислительной техники и программных средств
12.1. Методы проверки комплектности поставки средств вычислительной техники
12.1.1. Непосредственно проверить соответствие комплектности поставки по информации в ЭД.
12.1.2. Проверить соблюдение количественных характеристик поставки согласно требованиям, установленным в таблице 1.
12.2. Методы проверки характеристик безопасности средств вычислительной техники
Проверить наличие для всех ВТ действующих сертификатов соответствия Системы сертификации ГОСТ Р, выданных органами по сертификации, аккредитованными Федеральным агентством по техническому регулированию и метрологии, и СЭЗ, выданных Федеральной службой по надзору в сфере защиты прав потребителей и благополучия человека.
12.3. Методы испытаний средств вычислительной техники и программных средств
12.3.1. Требования к методам испытаний БК ПЭВМ, ВМ, ИД, БК сервера, устройств воспроизведения звука, ПУ, СУ, проекторов, web-камер, архивных накопителей информации, устройств для чтения информации с карт памяти РМП, сетевого оборудования, ИБП, сетевых фильтров, системных характеристик средств вычислительной техники, программных средств, технического обслуживания средств вычислительной техники представлены в таблицах В.1 - В.17 приложения В.
12.3.2. При испытаниях устройств для чтения информации с карты памяти непосредственно проверить наличие последовательного интерфейса, согласованного с интерфейсом РМП, и работоспособность устройств.
12.3.3. В приложении Д приведен справочный перечень ИДП (для случая установки на ПЭВМ комплекта ОС MS Windows® XP).
Приложение А
(обязательное)
Требования к составу и значениям технических характеристик средств ВТ
Таблица А.1 - Требования к составу и значениям характеристик БК ПЭВМ
|
Наименование характеристики, единица измерения |
Допустимое значение характеристики |
||||||
|
РМП |
РМУ |
||||||
|
на основе ПЭВМ |
на основе БТ |
на основе ПЭВМ |
на основе БТ |
||||
|
Микропроцессорный набор |
Поддержка частоты работы установленного ЦП |
Частота поддерживается |
|||||
|
Поддержка режима энергосбережения |
Режим поддерживается |
||||||
|
Пропускная способность шины расширения, Мбит/с, не менее |
400 |
400 |
0 |
||||
|
Поддержка объема памяти, кбайт, не менее |
1024 |
512 |
|||||
|
Частота системной шины на одно ядро, МГц, не менее |
800 |
800 |
600 |
||||
|
Поддержка работы процессора в многоядерном режиме (при наличии у процессора нескольких ядер) |
Поддержка системной платой и сетевой ОС обеспечивается |
Опционально |
|||||
|
Поддержка режима автоматического обнаружения нового устройства |
Режим поддерживается |
Режим поддерживается |
|||||
|
ЦП |
Частота на одно ядро, МГц, не менее |
2400 |
1800 |
1000 |
|||
|
Множество команд |
Используемое при реализации сетевой ОС |
||||||
|
Частота шины данных, МГц, не менее |
800 |
800 |
600 |
||||
|
Кэш-память, Кбайт, не менее |
1024 |
512 |
|||||
|
БСВВ |
Технология реализации носителя информации |
Флэш-память |
|||||
|
Поддержка установки и снятия паролей настроек БСВВ и системы в целом |
Установки и снятия паролей поддерживается |
||||||
|
Поддержка режимов автоматического обнаружения нового оборудования и экономии энергии |
Режимы автоматического обнаружения нового оборудования и экономии энергии поддерживаются |
||||||
|
ОП |
Тип памяти |
Динамическая |
|||||
|
Частота работы, МГц, не менее |
800 |
600 |
|||||
|
Объем установленной памяти, Мбайт, не менее |
1024 |
512 |
|||||
|
Рекомендации по выбору модулей расширения ОП |
Рекомендации по выбору модулей приведены в ЭД |
||||||
|
Количество свободных разъемов для модулей, шт., не менее |
2 |
1 |
0 |
||||
|
РФР |
Количество свободных разъемов для плат функционального расширения, не менее |
2 (рекомендуется PCI-32, PCI-e) |
Нет |
||||
|
Пропускная способность, Мбайт/с, не менее |
133 |
Нет |
|||||
|
Подсистема НЖМД |
Количество подключаемых накопителей, шт., не менее |
2 |
3 |
1 |
0 |
||
|
Поддержка режима автоопределения |
Режим поддерживается |
||||||
|
Соответствие интерфейсов накопителя и контроллера на системной плате СБ |
Интерфейсы соответствуют (рекомендуется SATA-II) |
||||||
|
Объем доступной памяти на дисках, Гбайт, не менее, где N - число РМУ, включенных в локальную сеть |
80 |
100 + 40N |
10 |
40 (на дисках РМП) |
|||
|
Подсистема лазерных дисков |
Поддержка функций чтения, записи и перезаписи |
Функции поддерживаются |
Нет |
||||
|
Коэффициент кратности скорости считывания CD/DVD диска, шт., не менее |
24 |
16 |
0 |
||||
|
Объем кэш-памяти, Мбайт, не менее |
8 |
Нет |
|||||
|
Соответствие интерфейсов накопителя и контроллера на системной плате СБ (рекомендуется SATA-II) |
Интерфейсы соответствуют |
Нет |
|||||
|
Размер диска, см |
8; 12 |
Нет |
|||||
|
Последовательные интерфейсы |
Интерфейс не ниже USB 2.0 (дополнительно 1 разъем RS-232) |
Интерфейсы в наличии |
|||||
|
Число внешних интерфейсных разъемов (для подключения клавиатуры, манипулятора, ПУ, СУ), шт., не менее |
Всего 4, из них 2 на передней панели |
Всего 2 на передней панели |
Всего 4, из них 2 на передней панели (всего 2 на передней панели) |
||||
|
Пропускная способность, Мбит/с, не менее |
15 |
15 |
|||||
|
Число устройств, подключаемых последовательно или каскадом к одному разъему, шт., не менее |
60 |
60 |
|||||
|
Возможность каскадного подключения устройств к одному разъему СБ |
Возможность реализована |
||||||
|
Специальные интерфейсы |
Интерфейс и внешний разъем для подключения клавиатуры (USB 2.0 или специальный) |
Интерфейс и разъем в наличии |
|||||
|
Интерфейс и внешний разъем для подключения координатного манипулятора (USB 2.0 или специальный) |
Интерфейс и разъем в наличии |
||||||
|
Подсистема НГМД |
Количество подключаемых НГМД, шт. |
не менее 1 |
|||||
|
Форм-фактор, дюйм |
3,5 |
Нет |
|||||
|
Емкость, Мбайт, не менее |
1,44 |
Нет |
|||||
|
Соответствие интерфейсов накопителя и контроллера на системной плате СБ |
Интерфейсы соответствуют |
Нет |
|||||
|
Видеоадаптер |
Интерфейс с пропускной способностью не менее 500 Мбайт/с (рекомендуется PCI-e) |
Интерфейс поддерживается |
Интерфейс поддерживается |
||||
|
Уровень поддержки графики |
Двухмерная и трехмерная графика |
||||||
|
Емкость видеопамяти, Мбайт, не менее |
512 |
256 |
|||||
|
Поддерживаемая адресуемость экрана, точек разрешения, не менее |
1280´1024 |
1280´1024 |
|||||
|
Частота кадров при разрешении 1280´1024 и представлении цвета величиной 24 бита, Гц, не менее |
85 |
||||||
|
Количество интерфейсных разъемов (для ВМ, проектора), шт., не менее |
2 |
1 |
|||||
|
Адаптер ЛВС |
Скорость передачи данных, Мбит/с, не менее |
50 |
|||||
|
Уровень типа шины, не ниже |
32-разрядная с частотой 33 МГц |
||||||
|
Исполнение |
Интегрированный или плата расширения |
||||||
|
Тип сетевого интерфейса и среда передачи |
Совместимы с РМП (РМУ) и другими сетевыми устройствами комплекта (рекомендуется Ethernet 100BASE-TX) |
||||||
|
Автоматическое определение типа интерфейсного кабеля и максимальной пропускной способности соединения |
Автоматическое определение типа интерфейсного кабеля и максимальной пропускной способности соединения поддерживается |
||||||
|
Индикация работоспособности у адаптеров на плате расширения |
2 светодиода |
||||||
|
Звуковой контроллер |
Полоса пропускания, Гц, не менее |
От 20 до 20000 |
|||||
|
Программная совместимость |
Рекомендуется АС97, DirectX 9c |
||||||
|
Поддержка моно и стерео форматов для 8 бит или 16 бит представления |
Форматы поддерживаются |
||||||
|
Обеспечение записи звуковых сигналов в 8 бит или 16 бит представлении |
Допустима запись с микрофона |
||||||
|
Наличие и возможность подключения стереофонических наушников |
Наличие обеспечено, возможность поддерживается (соответствие разъемов наушников разъемам звукового контроллера) |
||||||
|
Наличие и возможность подключения внешних стереофонических динамиков |
Наличие обеспечивается, возможность поддерживается |
||||||
|
Блок питания |
Входное напряжение (однофазное с частотой 50 Гц), В, в пределах |
от 198 до 242 |
|||||
|
Обеспечиваемая выходная мощность, Вт |
Не менее 450 |
Не менее 250 |
Не более 50 |
||||
|
Корпус |
Количество отсеков накопителей, шт., не менее |
4 |
2 |
0 |
|||
|
АН |
Наличие устройства АН |
Устройство в наличии |
Нет |
||||
|
Объем сменного носителя информации, ГБайт, не менее |
4 |
Нет |
|||||
|
Наличие функций записи, чтения и перезаписи информации |
Функции в наличии |
Нет |
|||||
|
Клавиатура |
Конструктивное исполнение |
Отдельное устройство |
|||||
|
Длина соединительного кабеля, см, не менее |
90 |
||||||
|
Число клавиш (три резервные), шт., не менее |
104 |
||||||
|
Номенклатура и раскладка клавиш |
Согласно приложению Б |
||||||
|
Расстояние между центрами клавиш, мм, в пределах |
от 18 до 20 |
||||||
|
Расстояние между клавишами, мм, не менее |
3 |
||||||
|
Соответствие интерфейсу на корпусе СБ |
Интерфейсы соответствуют |
||||||
|
Различие цвета латинских и русских букв |
Цвета различаются |
||||||
|
Координатный манипулятор |
Количество функционирующих клавиш и других элементов |
Функционируют 2 клавиши и ролик прокрутки |
|||||
|
Соответствие интерфейсу на корпусе СБ |
Интерфейсы соответствуют |
||||||
|
Конструктивное исполнение |
Отдельное устройство |
||||||
|
Факс-модем (только для РМП) |
Количество разъемов для подключения телефона к линии, шт., не менее |
1 |
0 |
||||
|
Использование стандартизованных методов модуляции сигналов |
Использованы стандартизованные методы модуляции сигналов |
Нет |
|||||
|
Поддержка функций коррекции ошибок, сжатия данных, факсимильных функций |
Использованы стандартизованные функции |
Нет |
|||||
|
Программная поддержка совместимости с основным набором команд ЦП |
Совместимость поддерживается |
Нет |
|||||
|
Скорость обмена, бит/с, не менее |
2400 |
Нет |
|||||
|
Поддержка импульсного и тонального набора номера |
Оба режима набора номера поддерживаются |
Нет |
|||||
|
Тип интерфейса платы модема во внутреннем съемном исполнении |
Плата функционального расширения |
Нет |
|||||
|
Совместимость интерфейса модема во внешнем исполнении с интерфейсами ПЭВМ РМП |
Интерфейс совместим |
Нет |
|||||
|
Наличие средства контроля работоспособности при внешнем исполнении |
Динамик с регулируемой громкостью |
Нет |
|||||
|
Наличие средства контроля работоспособности при внешнем исполнении |
Динамик с регулируемой громкостью |
Нет |
|||||
|
Иные платы функционального расширения |
Принцип работы |
Соответствует ЭД |
|||||
|
Примечание - Видеоадаптер и звуковой контроллер допускаются в интегрированном исполнении. |
|||||||
Таблица А.2 - Требования к составу и значениям технических характеристик ВМ
|
Допустимое значение характеристики |
||
|
РМП |
РМУ, сервер |
|
|
Технология |
Жидкокристаллические |
|
|
Размер изображения на экране по диагонали, дюйм (мм), не менее |
19 (480) |
17 (430) |
|
Угол обзора, градусов угловых, не менее |
150 |
|
|
Разрешение, точек разрешения, не менее |
1280´1024 |
|
|
Количество передаваемых цветов, шт., не менее |
16000000 |
|
|
Контрастность, относительных единиц, не менее |
800:1 |
700:1 |
|
Яркость, кд/м2, не менее |
300 |
|
|
Частота развертки горизонтальная, кГц, не менее |
30 |
|
|
Частота развертки вертикальная, Гц, не менее |
60 |
|
|
Масштабирование изображения на полный экран |
Масштабирование обеспечивается при всех разрешениях экрана |
|
|
Защита от бликов |
Антибликовое покрытие экрана |
|
|
Возможности автономной настройки |
С помощью русифицированного меню |
|
|
Блок питания |
Встроенный |
|
|
Входное напряжение однофазного электропитания с частотой 50 Гц, В, в пределах |
От 198 до 242 |
|
|
Потребляемая мощность, Вт, не более |
40 |
|
|
Длина интерфейсного и электрического кабелей, м, не менее |
1,5 |
|
Таблица А.3 - Требования к составу и значениям технических характеристик ИД
|
Допустимое значение характеристики |
||
|
прямая проекция |
обратная проекция |
|
|
Рабочая зона - видимый размер изображения на экране по диагонали, м, не менее |
1,2 |
1,2 |
|
Физическое разрешение на прикосновение (точек разрешения), не менее |
4000´4000 |
2000´2000 |
|
Разрешение при работе с проекторами, точек разрешения, не менее |
640´480 |
640´480 |
|
Световой поток, лм, не менее |
1600 |
1600 |
|
Контрастность на поверхности, облучаемой проектором, относительных единиц, не менее |
450:1 |
800:1 |
|
Звуковая система: - тип; |
Опциональная |
Встроенная |
|
- мощность, Вт, |
||
|
не менее |
10 |
1 |
|
Тип интерфейса с ПЭВМ должен быть совместим с интерфейсом СБ РМП |
Совместим с интерфейсом СБ РМП |
|
|
Диапазон рабочих температур, °С, в пределах |
От 0 до +40 |
|
|
Допустимое входное напряжение однофазного электропитания (с частотой 50 Гц), В, в пределах |
От 198 до 242 |
|
Таблица А.4 - Требования к составу и значениям технических характеристик БК сервера
|
Наименование характеристики, единица измерения |
Допустимое значение характеристики |
|
|
Микропроцессорный набор |
Поддержка частоты работы установленного ЦП |
Частота поддерживается |
|
Поддержка режима энергосбережения |
Режим поддерживается |
|
|
Пропускная способность шины расширения, Мбит/с, не менее |
400 |
|
|
Поддерживает объем памяти, Гбайт, не менее |
16 |
|
|
Частота системной шины (на одно ядро), МГц, не менее |
800 |
|
|
Поддержка работы процессора во многопроцессорном/многоядерном режиме (при наличии у процессора нескольких ядер) |
Поддержка системной платой и предустановленной сетевой ОС обеспечивается |
|
|
Поддержка режима автоматического обнаружения нового устройства |
Режим поддерживается |
|
|
ЦП |
Частота (на одно ядро), МГц, не менее |
2400 |
|
Множество команд |
Используется при реализации сетевой серверной 64-разрядной ОС |
|
|
Частота шины данных, МГц, не менее |
800 |
|
|
Кэш-память, Мбайт, не менее |
4 |
|
|
БСВВ |
Технология реализации |
Флэш-память |
|
Поддержка установки и снятия паролей настроек БСВВ и системы в целом |
Установка и снятие паролей настроек БСВВ и системы в целом поддерживается |
|
|
Поддержка режимов автоматического обнаружения нового оборудования и экономии энергии |
Режимы автоматического обнаружения нового оборудования и экономии энергии поддерживаются |
|
|
ОП |
Тип памяти |
Динамическая, с контролем четности |
|
Частота работы, МГц, не менее |
800 |
|
|
Объем установленной памяти, Гбайт, не менее |
8 |
|
|
Рекомендации по выбору модулей расширения ОП |
Рекомендации по выбору модулей приведены в ЭД |
|
|
Количество свободных разъемов для модулей, шт., не менее |
4 |
|
|
Число разъемов функционального расширения |
Количество свободных разъемов для плат функционального расширения, не менее (PCI-64 или выше) |
3 |
|
Пропускная способность, Мбайт/с, не менее |
500 |
|
|
Подсистема НЖМД |
Количество подключаемых накопителей, шт., не менее |
Рекомендуется 2 RAID 0 для ОС и от 3 до 4 RAID 5 для данных |
|
Поддержка режима автоопределения |
Режим поддерживается |
|
|
Соответствие интерфейсов накопителя и контроллера на системной плате СБ (рекомендуется SATA-II) |
Интерфейсы соответствуют |
|
|
Объем доступной памяти на одном диске, Гбайт, не менее |
120 |
|
|
Суммарный полезный объем дисковых накопителей (где N - число РМУ, включенных в локальную сеть), Гбайт, не менее |
100 + 40N |
|
|
Подсистема лазерных дисков |
Поддержка функций чтения, записи и перезаписи (рекомендуется совместимость CD, CD-R, CD-RW, DVD, DVD ± R, DVD ± RW) |
Функции поддерживаются |
|
Коэффициент кратности скорости считывания CD, DVD, шт., не менее |
24 для CD, |
|
|
16 для DVD |
||
|
Объем кэш-памяти, Мбайт, не менее |
8 |
|
|
Соответствие интерфейсов накопителя и контроллера на системной плате СБ (рекомендуется SATA-II) |
Интерфейсы соответствуют |
|
|
Размер диска, см |
8 или 12 |
|
|
Последовательные интерфейсы |
Наличие последовательного интерфейса (рекомендуется не ниже USB 2.0; дополнительно возможно наличие 1 разъема RS-232) |
Интерфейс в наличии |
|
Число внешних интерфейсных разъемов (для подключения клавиатуры, манипулятора, ПУ, СУ), шт., не менее |
6 (2 на передней панели) |
|
|
Пропускная способность, Мбит/с, не менее |
15 |
|
|
Число устройств, подключаемых последовательно/каскадно к одному разъему, шт., не менее |
60 |
|
|
Специальные интерфейсы |
Наличие специального интерфейса и внешнего разъема для подключения клавиатуры |
Разъем в наличии (возможно использование последовательного интерфейса не ниже USB 2.0) |
|
Наличие специального интерфейса и внешнего разъема для подключения координатного манипулятора |
Разъем в наличии (возможно использование последовательного интерфейса не ниже USB 2.0) |
|
|
Подсистема НГМД |
Количество подключаемых НГМД, шт., не менее |
1 |
|
Форм-фактор, дюйм |
3,5 |
|
|
Емкость, Мбайт, не менее |
1,44 |
|
|
Соответствие интерфейсов накопителя и контроллера на системной плате СБ |
Интерфейсы соответствуют |
|
|
Видеоадаптер (допускается интегрированный) |
Интерфейс (рекомендуется PCI-e) с пропускной способностью не менее 500 Мбайт/с |
Интерфейс поддерживается |
|
Уровень поддержки графики |
Двухмерная и трехмерная графика |
|
|
Емкость видеопамяти, Мбайт, не менее |
512 |
|
|
Поддерживаемая адресуемость экрана, точек разрешения, не менее |
1280´1024 |
|
|
Частота кадров при разрешении 1280´1024 и 24-битовом представлении цвета, Гц, не менее |
85 |
|
|
Количество интерфейсных разъемов, шт., не менее |
1 |
|
|
Адаптер ЛВС |
Скорость передачи данных, Мбит/с, не менее |
50 |
|
Уровень типа шины, не ниже 32-разрядной с частотой 33 МГц (64 бита рекомендуется) |
Шина указанного типа в наличии |
|
|
Исполнение |
Плата расширения или интегрированный адаптер |
|
|
Тип сетевого интерфейса и среда передачи (рекомендуется Ethernet 100BASE-TX) |
Интерфейсы совместимы с РМП (РМУ) и другими сетевыми устройствами комплекта |
|
|
Возможность автоматического определения типа интерфейсного кабеля и максимальной пропускной способности соединения |
Возможность поддерживается |
|
|
Индикация работоспособности у адаптеров на плате расширения |
2 светодиода |
|
|
Звуковой контроллер (допускается интегрированный) |
Полоса пропускания, Гц, в диапазоне |
От 20 до 20000 |
|
Программная совместимость |
Рекомендуется АС97, DirectX 9c |
|
|
Поддержка моно- и стереоформатов для 8- или 16-битового представления |
Форматы поддерживаются |
|
|
Наличие и возможность подключения стереофонических наушников или внешних стереофонических динамиков |
Наличие обеспечено, возможность поддерживается соответствием разъемов наушников/ динамиков разъемам звукового контроллера |
|
|
Блок питания встроенный |
Входное напряжение однофазное при частоте 50 Гц, В, в пределах |
От 198 до 242 |
|
Резервированный блок питания |
Возможность обеспечивается |
|
|
Обеспечиваемая выходная мощность, Вт, не менее |
800 |
|
|
Корпус |
Количество отсеков накопителей для НЖМД 3,5"´1" шт., не менее |
6 |
|
Наличие отсека для НЖМД (до 6 шт.) с поддержкой горячей замены (hot-swap) с доступом с передней панели |
Возможность поддерживается |
|
|
Количество отсеков для накопителей с внешним доступом 5,25", шт., не менее |
2 |
|
|
Количество отсеков для накопителей с внешним доступом 3,5", шт., не менее |
1 |
|
|
Количество корпусных вентиляторов охлаждения, шт., не менее |
3 |
|
|
Функции контроля и управления сервером |
Наличие предустановленной серверной 64-разрядной ОС |
Наличие и поддержка обязательны |
|
ПС управления серверами |
Наличие и поддержка обязательны |
|
|
Наличие функций записи, чтения, перезаписи, стирания информации |
Функции реализованы |
|
|
Клавиатура |
Конструктивное исполнение |
Отдельное устройство |
|
Длина соединительного кабеля, см, не менее |
90 |
|
|
Число клавиш (три резервные), шт., не менее |
104 |
|
|
Номенклатура и рекомендуемая раскладка клавиш |
Согласно приложению Б |
|
|
Расстояние между центрами клавиш, мм, в пределах |
От 18 до 20 |
|
|
Расстояние между клавишами, мм, не менее |
3 |
|
|
Соответствие интерфейсу на корпусе СБ |
Интерфейсы соответствуют |
|
|
Различие цвета латинских и русских букв |
Цвета различаются |
|
|
Координатный манипулятор |
Конструктивное исполнение |
Отдельное устройство |
|
Количество функционирующих клавиш и других элементов |
Функционируют 2 клавиши и ролик прокрутки |
|
|
Соответствие интерфейса интерфейсу на корпусе СБ |
Интерфейсы соответствуют |
|
|
Иные платы функционального расширения (при их наличии) |
Принцип работы соответствует ЭД |
Соответствует ЭД |
|
Соответствие разъемов плат функционального расширения разъемам на системных платах |
Возможность обеспечивается |
|
|
Гарантийное обслуживание |
Наличие гарантийного обслуживания, лет, не менее |
3 |
Таблица А.5 - Требования к составу и значениям технических характеристик проектора
|
Допустимое значение характеристики |
|
|
Оптическое разрешение, точек разрешения, не менее |
1024´768 |
|
Световой поток, лм, не менее |
2600 |
|
Контрастность, крат, не менее |
500:1 |
|
Проекционное расстояние, м, в пределах |
От 0,7 до 7,6 |
|
Размер изображения по диагонали, м, в пределах |
От 0,9 до 12,0 |
|
Срок службы лампы, ч, не менее |
3000 |
|
Русифицированное меню настроек |
Возможность поддерживается |
|
Совместимость с видеостандартами SECAM, PAL, NTSC |
Возможность поддерживается |
|
Интерфейс проектора |
Согласованный с интерфейсом СБ РМП |
|
Пульт дистанционного управления с функцией указателя «мышь» и (или) экранный указатель |
Наличие обязательно |
|
Управление с РМП |
Возможность поддерживается через интерфейс: USB (рекомендуется), RS-232C (допустимо) |
|
Геометрическая коррекция изображения |
Возможность рекомендуется |
|
Реализация функции «картинка в картинке» |
Возможность рекомендуется |
|
Экономичный режим работы лампы |
Возможность поддерживается |
|
Входное напряжение однофазного электропитания с частотой 50 Гц, В, в пределах |
От 198 до 242 |
|
Длина интерфейсного и электрического кабелей, м, не менее |
3 |
|
Примечание - Проектор должен комплектоваться экраном или иметь проекционное исполнение типа «видеокуб». |
|
Таблица А.6 - Требования к составу и значениям технических характеристик web-камер
|
Допустимое значение характеристики |
|
|
Оптическое разрешение, точек разрешения, не менее |
640´480 |
|
Частота кадров, кадр/с, не менее |
30 |
|
Тип интерфейса |
Последовательный, согласованный с интерфейсом РМП (рекомендуется USB версии не ниже 2.0) |
Таблица А.7 - Требования к составу и значениям технических характеристик архивных накопителей информации
|
Допустимое значение характеристики |
|
|
Емкость, Гбайт, не менее |
120 |
|
Тип интерфейса |
Последовательный, согласованный с интерфейсом РМП (рекомендуется USB версии не ниже 2.0 или SATA) |
Таблица А.8 - Требования к составу и значениям технических характеристик устройства для чтения информации с карт памяти РМП
|
Допустимое значение характеристики |
|
|
Тип интерфейса |
Последовательный, согласованный с интерфейсом РМП (рекомендуется USB 2.0) |
|
Совместимость с основными типами карт памяти |
Обеспечивается |
|
Конструктивная реализация устройства |
Внешнее устройство (допустимо встраивание в переднюю панель системного блока РМП) |
Таблица А.9 - Требования к составу и значениям технических характеристик КУ
|
Допустимое значение характеристики |
|
|
Обеспечение работы в сети сетевых устройств, не менее |
16 |
|
Тип |
Наращиваемый коммутатор |
|
Пропускная способность, Мбит/с, не менее |
50 |
|
Тип сетевого интерфейса, среда передачи, интерфейсного разъема |
Совместимы с РМП(У) и другими сетевыми устройствами комплекта (рекомендуется Ethernet 100BASE-TX) |
|
Автоматическое определение типа интерфейсного кабеля и максимальной пропускной способности соединения |
Возможность поддерживается |
|
Наличие световой сигнализации включения электропитания и работоспособности каждой линии |
Сигнализация в наличии |
|
Наличие промежуточного хранилища данных |
Хранилище в наличии |
|
Входное напряжение однофазного электропитания с частотой 50 Гц, В, в пределах |
От 198 до 242 |
Таблица А.10 - Требования к составу и значениям технических характеристик сетевых фильтров
|
Допустимое значение характеристики |
|
|
Число выходных разъемов, не менее |
3 |
|
Обеспечение гашения высокочастотных импульсов |
Возможность обеспечивается |
|
Световая индикация работоспособности |
Возможность обеспечивается |
|
Входное напряжение однофазного электропитания с частотой 50 Гц, В, в пределах |
От 198 до 242 |
|
Длина электрического кабеля, м, не менее |
3 |
Таблица А.11 - Требования к составу и значениям технических характеристик ИБП
|
Допустимое значение характеристики |
|
|
Мощность полная, В · А |
1500 |
|
Тип ИБП |
Интерактивный |
|
Расчетное время обеспечения функционирования нагрузки в автономном режиме (для 50 %, 100 % нагрузки), мин, не менее |
25 для 50 % нагрузки, |
|
15 для 100 % нагрузки |
|
|
Количество выходных разъемов питания от батарей, шт., не менее |
5 |
|
Время заряда батарей до 90 % от паспортной емкости, ч, не более |
5 |
|
Входное напряжение однофазного электропитания с частотой 50 Гц, В, в пределах |
От 198 до 242 |
|
Допустимый диапазон частот входного напряжения, Гц |
От 48 до 60 |
|
Минимальный диапазон входного напряжения без перехода на батареи, В, в пределах |
От 165 до 275 |
|
Выходное напряжение в автономном режиме, В, в пределах |
От 198 до 242 |
|
Выходная мощность, Вт, не менее |
900 |
|
Возможность замены батарей |
Возможность замены обеспечивается |
|
Звуковая аварийная сигнализация |
Сигнализация в наличии |
|
Защита от высоковольтных импульсов |
Защита обеспечивается |
|
Защита от перегрузки |
Защита обеспечивается |
|
Защита от короткого замыкания |
Защита обеспечивается |
|
Фильтрация помех |
Фильтрация обеспечивается |
|
Наличие управляющего программного обеспечения |
Наличие обеспечено |
|
Обеспечение корректного выключения подключенных ТС |
Возможность поддерживается |
|
Информационный (управляющий) интерфейс связи с ПЭВМ |
Последовательный, согласованный с интерфейсом СБ РМП (рекомендуется USB версии не ниже 2.0) |
|
Отображение информации о функционировании ИБП |
Светодиодная индикация |
Таблица А.12 - Требования к составу и значениям технических характеристик ПУ
|
Наименование характеристики, единица измерения |
Допустимое значение характеристики |
|
|
Для всех типов ПУ |
Совместимость с установленной на РМП ОС |
Возможность обеспечивается |
|
Формат бумаги |
А4 (210 мм´297 мм) по ГОСТ 2.301 |
|
|
Режим экономии электроэнергии |
Режим поддерживается |
|
|
Входное напряжение однофазного электропитания с частотой 50 Гц, В, в пределах |
От 198 до 242 |
|
|
Длина интерфейсного и электрического кабелей, м, не менее |
1,5 |
|
|
Русифицированное меню настроек |
Возможность поддерживается |
|
|
Интерфейс |
Последовательный, согласованный с интерфейсом СБ РМП (рекомендуется USB 2.0) |
|
|
Монохромное лазерное ПУ |
Разрешение, точек/дюйм, не менее |
1200´600 |
|
Экономия красителя |
Поддерживается режим экономии красителя |
|
|
Производительность, страниц в минуту, не менее |
10 |
|
|
Потребляемая мощность при работе, Вт, не более |
500 |
|
|
Уровень акустического шума, дБ, не более |
50 |
|
|
Цветное лазерное ПУ |
Разрешение, точек на дюйм, не менее |
600´600 |
|
Экономия красителя |
Поддерживается режим экономии красителя |
|
|
Производительность при печати текста и графики, страниц/мин, не менее |
10 |
|
|
Потребляемая мощность при работе, Вт, не более |
500 |
|
|
Уровень акустического шума, дБ, не более |
50 |
|
|
Интерфейс |
Не хуже USB 2.0 (дополнительно сетевой интерфейс Ethernet 10/100 ТХ) |
|
|
Струйное ПУ |
Разрешение, точек/дюйм, не менее |
1440´720 |
|
Производительность при печати текста, страниц/мин, не менее |
4 |
|
|
Производительность при печати графики, страниц/мин, не менее |
0,5 |
|
|
Гарантия передачи черного цвета |
Раздельные черный и цветной(ые) картриджи |
|
|
Примечание - Цветным лазерным ПУ может быть заменено как монохромное лазерное ПУ, так и цветное струйное ПУ (в части цветной графики и изображений, для которых не требуется фотографическая точность). |
||
Таблица А.13 - Требования к составу и значениям технических характеристик СУ
|
Допустимое значение характеристики |
|
|
Тип СУ |
Планшетное цветное устройство |
|
Формат оригинала, не менее |
Формат А4 (по ГОСТ 2.301) |
|
Оптическое разрешение, точек разрешения на дюйм, не менее |
2400´1200 |
|
Глубина цветности, бит, не менее |
32 |
|
Наличие слайд-адаптера |
Возможность обеспечивается |
|
Размер слайда, мм, не менее |
35´35 |
|
Совместимость программы управления СУ с ОС, установленной на РМП |
Возможность обеспечивается |
|
Наличие в комплекте поставки программы распознавания текста для русского, национального и изучаемых иностранных языков |
Возможность обеспечивается |
|
Интерфейс |
Согласованный с интерфейсом СБ РМП (рекомендуется USB 2.0) |
|
Входное напряжение однофазного электропитания с частотой 50 Гц, В, в пределах |
От 198 до 242 |
|
Длина интерфейсного и электрического кабелей, м, не менее |
1,5 |
Таблица А.14 - Требования к составу и значениям технических характеристик устройств воспроизведения звука
|
Допустимое значение характеристики |
|
|
Разъемы кабелей наушников должны соответствовать разъемам звукового адаптера |
Возможность обеспечивается |
|
Разъемы кабелей колонок должны соответствовать разъемам звукового адаптера |
Возможность обеспечивается |
|
Пиковая звуковая мощность колонок, Вт, не менее |
5 |
|
Входное напряжение однофазного электропитания колонок с частотой 50 Гц, В, в пределах |
От 198 до 242 |
|
Длина интерфейсного и электрического кабелей, м, не менее |
1,5 |
Приложение Б
(рекомендуемое)
Минимальная номенклатура и рекомендуемая раскладка клавиш клавиатуры
Примечания
1. Выбор латинского и русского наборов символов рекомендуется осуществлять одновременным нажатием клавиш Ctrl и Alt.
2. Заштрихованы резервные клавиши.
Рисунок Б.1 - Минимальная номенклатура и рекомендуемая раскладка клавиш клавиатуры
Таблица Б.1 - Расшифровка обозначений клавиш управления
|
Обозначение клавиши |
Полное наименование клавиши |
|
|
английское |
русское |
|
|
Esc |
Escape |
Выход |
|
Break |
Break |
Прерывание |
|
Enter |
Enter |
Ввод |
|
Backspace |
Backspace |
Возврат каретки |
|
PgDn |
Page Down |
Вперед страницу |
|
Ins |
Insert |
Вставка |
|
Caps |
Capitals |
Заглавный |
|
End |
End |
Конец |
|
PgUp |
Page Up |
Назад страницу |
|
Pause |
Pause |
Пауза |
|
PrintScrn |
Print screen |
Печать экрана |
|
SysRq |
System request |
Системный вызов |
|
Tab |
Tabulation |
Табуляция |
|
Del |
Delete |
Удаление |
|
Ctrl |
Control character |
Управляющий символ |
|
F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12 |
Functional keys |
Функциональные клавиши |
|
Scroll Lock |
Scrolling locking |
Фиксация сдвига |
|
Num Lock |
Numeric locking |
Цифровая клавиатура |
|
Home |
Home |
Начало (строки) |
Приложение В
(рекомендуемое)
Методы испытаний средств вычислительной техники и программных средств
Таблица В.1 - Методы испытаний устройств БК ПЭВМ на соответствие требованиям, представленным в таблице А.1 приложения А
|
Наименование характеристики |
Метод испытаний |
|
|
Микропроцессорный набор |
Поддержка частоты работы установленного ЦП |
С помощью ИДП |
|
Поддержка режима энергосбережения |
Проверка перехода ПЭВМ в режим энергосбережения |
|
|
Пропускная способность шины расширения |
С помощью ИДП |
|
|
Поддержка объема памяти |
С помощью ИДП |
|
|
Частота системной шины |
С помощью ИДП |
|
|
Поддержка работы процессора во многоядерном режиме (при наличии у процессора нескольких ядер) |
С помощью ИДП |
|
|
Поддержка режима автоматического обнаружения нового устройства |
С помощью ИДП |
|
|
ЦП |
Частота |
С помощью ИДП |
|
Множество команд |
По ЭД |
|
|
Частота шины данных |
С помощью ИДП |
|
|
Объем кэш-памяти |
С помощью ИДП |
|
|
БСВВ |
Технология реализации носителя информации |
С помощью ИДП |
|
Поддержка режима задания и снятия пароля доступа к настройке БСВВ и системе в целом |
Проверить установку и снятие паролей |
|
|
Поддержка режимов автоматического обнаружения нового оборудования и экономии энергии |
Подключение нового оборудования и проверка его автоматического обнаружения и перехода ПЭВМ в режим энергосбережения |
|
|
ОП |
Тип памяти |
С помощью ИДП |
|
Частота работы |
С помощью ИДП |
|
|
Объем установленной памяти |
С помощью ИДП |
|
|
Рекомендации по выбору модулей расширения ОП |
Рекомендации по выбору модулей приведены в ЭД |
|
|
Количество свободных разъемов для модулей |
Непосредственный осмотр |
|
|
РФР |
Количество свободных разъемов для плат функционального расширения |
Непосредственный осмотр |
|
Пропускная способность |
С помощью ИДП |
|
|
Подсистема НЖМД |
Количество подключаемых накопителей |
С помощью ИДП |
|
Поддержка режима автоопределения |
Подключение нового оборудования и проверка его автоматического обнаружения |
|
|
Соответствие интерфейсов накопителя и контроллера на системной плате СБ |
Непосредственный осмотр |
|
|
Объем доступной памяти на дисках |
С помощью ИДП |
|
|
Подсистема лазерных дисков |
Поддержка функций чтения, записи и перезаписи информации |
Проверка возможности записи, чтения и перезаписи файлов |
|
Коэффициент кратности скорости считывания с лазерного диска |
С помощью ИДП |
|
|
Объем кэш-памяти |
С помощью ИДП |
|
|
Соответствие интерфейсов накопителя и контроллера на системной плате СБ |
Непосредственный осмотр |
|
|
Размер диска |
С помощью ИДП |
|
|
Последовательные интерфейсы |
Наличие последовательного интерфейса |
Непосредственный осмотр |
|
Число интерфейсных разъемов (для подключения клавиатуры, манипулятора, ПУ, СУ) |
Непосредственный осмотр и проверка поочередного подключения устройства ко всем доступным разъемам |
|
|
Пропускная способность |
С помощью ИДП |
|
|
Число устройств, подключаемых последовательно или каскадом к одному разъему СБ |
Непосредственное последовательное или каскадное подключение устройств |
|
|
Специальные интерфейсы |
Наличие специального интерфейса и внешнего разъема для подключения клавиатуры |
Непосредственный осмотр и подключение клавиатуры |
|
Наличие специального интерфейса и внешнего разъема для подключения координатного манипулятора |
Непосредственный осмотр и подключение координатного манипулятора |
|
|
Подсистема НГМД |
Количество подключаемых НГМД |
Непосредственный осмотр |
|
Форм-фактор |
Непосредственный осмотр |
|
|
Емкость |
С помощью ИДП |
|
|
Соответствие интерфейсов накопителя и контроллера на системной плате СБ |
Непосредственный осмотр |
|
|
Видеоадаптер (допускается интегрированный) |
Интерфейс с пропускной способностью не менее 500 Мбайт/с |
С помощью ИДП |
|
Уровень поддержки графики |
С помощью ИДП |
|
|
Емкость видеопамяти |
С помощью ИДП |
|
|
Поддерживаемая адресуемость экрана, точек разрешения |
С помощью ИДП |
|
|
Частота кадров при разрешении 1280´1024 и 24-битовом представлении цвета |
С помощью ИДП |
|
|
Количество интерфейсных разъемов (для ВМ, проектора) |
Непосредственный осмотр и подключение устройств |
|
|
Адаптер ЛВС |
Скорость передачи данных |
С помощью ИДП |
|
Уровень типа шины |
С помощью ИДП |
|
|
Исполнение |
Непосредственный осмотр |
|
|
Тип сетевого интерфейса и среда передачи |
Непосредственный осмотр и по ЭД |
|
|
Автоматическое определение типа интерфейсного кабеля и максимальной пропускной способности соединения |
С помощью ИДП |
|
|
Индикация работоспособности у адаптеров на плате расширения |
Непосредственный осмотр |
|
|
Звуковой контроллер (допускается интегрированный) |
Полоса пропускания |
С помощью ИДП |
|
Программная совместимость |
С помощью ИДП |
|
|
Поддержка моно- и стереоформатов для 8- или 16-битового представления |
Воспроизведение моно- и стереоаудиофайлов |
|
|
Обеспечение записи звуковых сигналов в 8-битовом представлении |
Запись и воспроизведение аудиофайлов |
|
|
Наличие и возможность подключения стереофонических наушников |
Подключение и проверка работоспособности |
|
|
Наличие и возможность подключения внешних стереофонических динамиков |
Подключение и проверка работоспособности |
|
|
Блок питания |
Входное напряжение однофазное 50 Гц |
Проверить работоспособность СБ при напряжениях 198 В, 220 В, 242 В |
|
Обеспечиваемая выходная мощность |
Проверить наличие достаточной выходной мощности по ЭД |
|
|
Корпус |
Количество отсеков накопителей |
Непосредственный осмотр |
|
АН |
Наличие устройства архивного хранения информации (на РПМ) |
Непосредственный осмотр и проверка работоспособности |
|
Объем сменного носителя информации |
С помощью ИДП |
|
|
Наличие функций записи, чтения, перезаписи информации |
С помощью ИДП |
|
|
Клавиатура |
Конструктивное исполнение |
Непосредственный осмотр |
|
Длина соединительного кабеля |
Измерение линейкой (рулеткой) |
|
|
Число клавиш |
Непосредственный подсчет |
|
|
Номенклатура и раскладка клавиш |
Непосредственный осмотр на соответствие приложению Б |
|
|
Расстояние между центрами клавиш |
Измерение штангенциркулем |
|
|
Расстояние между клавишами |
Измерение штангенциркулем |
|
|
Соответствие интерфейсу на корпусе СБ |
Подключить клавиатуру и проверить ее работоспособность |
|
|
Различие цвета латинских и русских букв |
Непосредственный осмотр |
|
|
Координатный манипулятор |
Конструктивное исполнение |
Непосредственный осмотр |
|
Количество функционирующих клавиш и других элементов |
Непосредственный осмотр |
|
|
Соответствие интерфейсу на корпусе СБ |
Подключить манипулятор и проверить его работоспособность |
|
|
Факс-модем |
Количество разъемов для подключения телефона к линии |
Непосредственный осмотр |
|
Использование стандартизованных методов модуляции сигналов |
Подключить и проверить работоспособность |
|
|
Поддержка функций коррекции ошибок, сжатия данных, факсимильных функций |
Подключить и проверить работоспособность |
|
|
Программная поддержка совместимости с основным набором команд ЦП |
Подключить и проверить работоспособность |
|
|
Скорость обмена |
Использовать ИДП |
|
|
Поддержка импульсного и тонального набора в номера |
Использовать ИДП |
|
|
Тип интерфейса платы модема во внутреннем съемном исполнении |
Непосредственный осмотр |
|
|
Совместимость интерфейса модема во внешнем исполнении с интерфейсами ПЭВМ РМП |
Подключить и проверить работоспособность |
|
|
Наличие средства контроля работоспособности при внешнем исполнении |
Непосредственный осмотр |
|
|
Соответствие разъемов плат функционального расширения разъемам на системной плате |
Непосредственный осмотр |
|
|
Иные платы функционального расширения |
Принцип работы |
По ЭД |
|
Соответствие разъемов плат функционального расширения разъемам на системной плате |
Непосредственный осмотр |
Таблица В.2 - Методы испытаний ВМ на соответствие требованиям, представленным в таблице А.2 приложения А
|
Наименование характеристики ВМ |
Метод испытаний |
|
Технология |
Непосредственный осмотр |
|
Размер изображения на экране по диагонали |
Измерение беспараллаксной линейкой |
|
Угол обзора |
По ГОСТ Р 52324 |
|
Разрешение |
С помощью ИДП |
|
Количество передаваемых цветов |
С помощью ИДП |
|
Контрастность |
По ГОСТ Р 52324 |
|
Яркость |
По ГОСТ Р 52324 |
|
Частота развертки горизонтальная |
С помощью ИДП |
|
Частота развертки вертикальная |
С помощью ИДП |
|
Масштабирование изображения на полный экран |
Непосредственный осмотр и проверка возможности |
|
Защита от бликов |
Проверить наличие защиты по ЭД |
|
Возможности автономной настройки |
Проверить наличие и работоспособность кнопок настройки и (или) экранного меню настройки |
|
Блок питания |
Непосредственный осмотр и проверка наличия встроенного блока питания |
|
Входное напряжение однофазного электропитания с частотой 50 Гц |
Проверить работоспособность СБ при напряжениях 198 В, 220 В, 242 В |
|
Потребляемая мощность |
Проверить ваттметром |
|
Длина интерфейсного и электрического кабелей |
Измерение металлической линейкой или рулеткой |
Таблица В.3 - Методы испытаний ИД на соответствие требованиям, представленным в таблице А.3 приложения А
|
Наименование характеристики ИД |
Метод испытаний |
|
Рабочая зона (видимый размер изображения на экране по диагонали) |
Измерение металлической рулеткой |
|
Физическое разрешение на прикосновение |
С помощью программы настройки ИД |
|
Разрешение при работе с проекторами |
С помощью программы настройки ИД |
|
Световой поток |
По ГОСТ Р 52324 |
|
Контрастность на поверхности, облучаемой проектором |
По ГОСТ Р 52324 |
|
Звуковая система: - тип; |
Проверить по ЭД |
|
- мощность |
Проверить по ЭД |
|
Тип интерфейса с ПЭВМ |
Непосредственно проверить тип и работоспособность интерфейса |
|
Диапазон рабочих температур |
Проверить по ЭД |
|
Допустимое входное напряжение однофазного электропитания с частотой 50 Гц |
Проверить работоспособность ИД при напряжениях 198 В, 220 В, 242 В |
Таблица В.4 - Методы испытаний устройств БК сервера на соответствие требованиям, представленным в таблице А.4 приложения А
Таблица В.5 - Методы испытаний проекторов на соответствие требованиям, представленным в таблице А.5 приложения А
|
Наименование характеристики проектора |
Метод испытаний |
|
Оптическое разрешение |
С помощью ИДП |
|
Световой поток |
По ГОСТ Р 52324 |
|
Контрастность |
По ГОСТ Р 52324 |
|
Проекционное расстояние |
Проверить значение по ЭД |
|
Размер изображения по диагонали |
Проверить значение по ЭД |
|
Срок службы лампы |
Проверить значение по ЭД |
|
Русифицированное меню настроек |
Непосредственный осмотр и проверить по ЭД |
|
Совместимость с видеостандартами SECAM, PAL, NTSC |
Непосредственный осмотр и проверить по ЭД |
|
Интерфейс |
Проверить непосредственно наличие интерфейса, согласованного с интерфейсом СБ РМП |
|
Пульт дистанционного управления с функцией указателя «мышь» и (или) экранного указателя |
Непосредственный осмотр и наличие описания в ЭД |
|
Управление с РМП |
Непосредственная проверка возможности управления |
|
Геометрическая коррекция изображения |
Непосредственная проверка |
|
Реализация функции «картинка в картинке» |
Непосредственная проверка |
|
Экономичный режим работы лампы |
Непосредственная проверка |
|
Допустимое напряжение однофазного электропитания с частотой 50 Гц |
Проверить работоспособность проектора при напряжениях 198 В, 220 В, 242 В |
|
Длина интерфейсного и электрического кабелей |
Измерение линейкой |
Таблица В.6 - Методы испытаний web-камер на соответствие требованиям, представленным в таблице А.6 приложения А
|
Наименование характеристики web-камеры |
Метод испытаний |
|
Оптическое разрешение |
С помощью ИДП |
|
Частота кадров |
С помощью ИДП |
|
Тип интерфейса |
Проверить непосредственно наличие интерфейса, согласованного с интерфейсом СБ РМП |
Таблица В.7 - Методы испытаний архивных накопителей информации на соответствие требованиям, представленным в таблице А.7 приложения А
|
Наименование характеристики архивного накопителя информации |
Метод испытаний |
|
Тип интерфейса |
Проверить наличие последовательного интерфейса, согласованного с интерфейсом РМП |
|
Емкость |
С помощью ИДП |
Таблица В.8 - Методы испытаний устройств для чтения информации с карт памяти РМП на соответствие требованиям, представленным в таблице А.8 приложения А
|
Наименование характеристики устройств для чтения информации с карт памяти |
Метод испытаний |
|
Тип интерфейса |
Проверить наличие последовательного интерфейса, согласованного с интерфейсом РМП |
|
Совместимость с основными типами карт памяти |
Непосредственная проверка, по ЭД и ИДП |
|
Конструктивная реализация устройства |
Непосредственный осмотр и по ЭД |
Таблица В.9 - Методы испытаний сетевого КУ на соответствие требованиям, представленным в таблице А.9 приложения А
|
Наименование характеристики сетевого КУ |
Метод испытаний |
|
Обеспечение работы в сети |
Непосредственно проверить наличие не менее 16 разъемов для подключения ПЭВМ |
|
Тип |
По ЭД |
|
Пропускная способность |
С помощью ИДП |
|
Тип сетевого интерфейса, среда передачи, интерфейсного разъема |
Непосредственный осмотр и проверить наличие описания функций в ЭД |
|
Автоматическое определение типа интерфейсного кабеля и максимальной пропускной способности соединения |
Проверить наличие описания функций в ЭД |
|
Наличие световой сигнализации включения электропитания и работоспособности каждой линии |
Непосредственно проверить наличие и работоспособность сигнализации в рабочем режиме |
|
Наличие промежуточного хранилища данных |
С помощью ИДП |
|
Допустимое входное напряжение однофазного электропитания с частотой 50 Гц |
Проверить работоспособность КУ при напряжениях 198 В, 220 В, 242 В |
Таблица В.10 - Методы испытаний ИБП на соответствие требованиям, представленным в таблице А.10 приложения А
|
Наименование характеристики ИБП |
Метод испытаний |
|
Мощность полная |
Проверить по ЭД |
|
Тип ИБП |
Проверить наличие интерактивной связи |
|
Расчетное время обеспечения функционирования нагрузки в автономном режиме (50 % или 100 % нагрузки) |
Проверить экспериментально |
|
Количество выходных разъемов питания от батарей |
Непосредственный подсчет |
|
Время заряда батарей до 90 % от паспортной емкости |
Проверить экспериментально |
|
Входное напряжение однофазного электропитания с частотой 50 Гц |
Проверить экспериментально |
|
Допустимый диапазон входных частот |
Проверить по ЭД |
|
Допустимый диапазон входного напряжения при частоте 50 Гц |
Проверить работоспособность ИБП при напряжениях 198 В, 220 В, 242 В |
|
Выходная мощность |
Проверить по ЭД |
|
Возможность замены батарей |
Проверить экспериментально |
|
Звуковая аварийная сигнализация |
Проверить экспериментально |
|
Защита от высоковольтных импульсов |
Проверить по ЭД |
|
Защита от перегрузки |
Проверить по ЭД |
|
Защита от короткого замыкания |
Проверить по ЭД |
|
Фильтрация помех |
Проверить по ЭД |
|
Наличие управляющего программного обеспечения |
Проверить по ЭД и непосредственная проверка |
|
Обеспечение корректного выключения подключенных ТС комплекта |
Проверить экспериментально |
|
Информационный (управляющий) интерфейс связи с ПЭВМ |
Проверить наличие интерфейса |
|
Отображение информации о функционировании ИБП |
Проверить работоспособность светодиодной индикации и по ЭД |
Таблица В.11 - Методы испытаний сетевых фильтров на соответствие требованиям, представленным в таблице А.11 приложения А
|
Наименование характеристики сетевого фильтра |
Метод испытаний |
|
Число выходных разъемов |
Непосредственный осмотр |
|
Гашение высокочастотных импульсов |
Проверить наличие по ЭД |
|
Световая индикация работоспособности |
Непосредственный осмотр |
|
Входное напряжение однофазного электропитания с частотой 50 Гц |
По ЭД |
|
Длина электрического кабеля |
Измерение линейкой |
Таблица В.12 - Методы испытаний ПУ на соответствие требованиям, представленным в таблице А.12 приложения А
|
Тип ПУ |
Наименование характеристики ПУ |
Метод испытаний |
|
Для всех типов ПУ |
Совместимость с ОС, установленной на РМП |
Проверить работоспособность |
|
Формат бумаги |
Печать произвольного документа |
|
|
Режим экономии электроэнергии |
Проверить наличие данных в ЭД |
|
|
Входное напряжение однофазного электропитания с частотой 50 Гц |
Проверить работоспособность ПУ при напряжениях 198 В, 220 В, 242 В |
|
|
Длина интерфейсного и электрического кабелей |
Измерение линейкой |
|
|
Русифицированное меню настроек |
Непосредственная проверка и по ЭД |
|
|
Интерфейс |
Непосредственная проверка и по ЭД |
|
|
Монохромное лазерное ПУ |
Разрешение |
С помощью ИДП |
|
Поддержка режима экономии красителя |
С помощью ИДП |
|
|
Производительность (при автоматической подаче бумаги) |
Определить среднее время распечатки 10 страниц текста с заполнением на 70 % |
|
|
Потребляемая мощность при работе |
Проверить наличие данных в ЭД |
|
|
Уровень акустического шума |
Проверить наличие данных в ЭД |
|
|
Цветное лазерное ПУ |
Разрешение |
С помощью ИДП |
|
Поддержка режима экономии красителя |
С помощью ИДП |
|
|
Производительность при печати текста и графики (автоматической подаче бумаги) |
Среднее время распечатки 10 страниц с текстом и цветной графикой с заполнением на 70 % |
|
|
Уровень акустического шума |
Проверить наличие данных в ЭД |
|
|
Интерфейс (дополнительный) |
Проверить наличие данных в ЭД |
|
|
Струйное ПУ |
Разрешение |
С помощью ИДП |
|
Производительность при печати текста (при автоматической подаче бумаги) |
Среднее время распечатки 10 страниц с заполнением текстом на 70 % |
|
|
Производительность при печати графики (при автоматической подаче бумаги) |
Среднее время распечатки 10 страниц с заполнением графикой на 70 % |
|
|
Гарантия передачи черного цвета |
Проверить наличие раздельных черного и цветного картриджей |
Таблица В.13 - Методы испытаний СУ на соответствие требованиям, представленным в таблице А.13 приложения А
|
Наименование характеристики СУ |
Метод проверки |
|
Тип СУ |
Непосредственный осмотр |
|
Максимальный формат оригинала |
Непосредственно проверить возможность сканирования оригинала формата А4 (по ГОСТ 2.301) |
|
Оптическое разрешение |
Проверить возможность сканирования и последующей распечатки изображения с разрешением 1200´2400 точек на дюйм |
|
Глубина цветности |
Проверить значение по ЭД |
|
Наличие слайд-адаптера |
Непосредственно проверить наличие слайд-адаптера |
|
Максимальный размер слайда |
Проверить возможность сканирования слайда максимально допустимого размера |
|
Совместимость программы управления СУ с ОС на РМП |
Проверить возможность загрузки и работоспособность программы управления СУ на РМП |
|
Наличие в комплекте поставки программы распознавания текста для русского, национального и изучаемых иностранных языков |
Проверить: |
|
а) наличие и возможность установки программы распознавания в составе программного приложения; |
|
|
б) работоспособность установленной программы распознавания |
|
|
Интерфейс |
Проверить наличие последовательного интерфейса, согласованного с интерфейсом СБ РМП |
|
Допустимое входное напряжение однофазного электропитания |
Проверить работоспособность СУ при напряжениях 198 В, 220 В, 242 В |
|
Длина интерфейсного и электрического кабелей |
Измерить линейкой |
Таблица В.14 - Методы испытаний устройств воспроизведения звука на соответствие требованиям, представленным в подразделе 7.4
|
Наименование характеристики устройства воспроизведения звука |
Метод испытания |
|
Соответствие разъемов кабелей наушников разъемам звукового адаптера |
Проверить: |
|
а) соответствие разъемов непосредственным осмотром; |
|
|
б) работоспособность наушников с помощью ИДП |
|
|
Соответствие разъемов кабелей колонок разъемам звукового адаптера |
Проверить: |
|
а) непосредственным осмотром соответствие разъемов; |
|
|
б) работоспособность колонок с помощью ИДП |
|
|
Пиковая звуковая мощность колонок |
Проверить наличие характеристики в ЭД |
|
Допустимое входное напряжение однофазного электропитания с частотой 50 Гц |
Проверить работоспособность СУ при напряжениях 198 В, 220 В, 242 В |
|
Длина интерфейсного и электрического кабелей |
Измерить линейкой |
Таблица В.15 - Методы испытаний системных характеристик средств вычислительной техники на соответствие требованиям раздела 9
|
Наименование системной характеристики |
Метод испытаний |
|
Совместимость входящих в комплект СБ по системе команд |
Все приложения, работоспособные на РМП, должны работать на РМУ |
|
Согласованность интерфейсов ПЭВМ и подключаемых внешних устройств |
Проверить работоспособность подключаемых внешних устройств с помощью приложений, использующих эти устройства |
|
Кабели ЛВС и их разъемы должны быть совместимы с сетевыми устройствами ЛВС (КУ, сетевыми адаптерами ПЭВМ и др.) |
Непосредственно проверить согласованность по конструктивным характеристикам |
|
С помощью ИДП проверить согласованность при работе в составе ЛВС |
|
|
Невозможность ошибочного соединения или самопроизвольного разъединения разъемов соединительных кабелей |
Непосредственно проверить невозможность ошибочного соединения или самопроизвольного разъединения разъемов соединительных кабелей |
|
Раскладка клавиш всех клавиатур должна быть одинакова и соответствовать приложению Б |
Непосредственный осмотр и проверка работоспособности при работе в текстовом редакторе |
|
Обеспечение минимального числа рабочих мест |
Проверка работоспособности всех РМ одновременно |
|
Сохранение работоспособности ЛВС при отключении любого числа РМУ |
Последовательно выполнить следующие действия: |
|
а) запустить РМП; |
|
|
б) запустить все РМУ и проверить их работоспособность; |
|
|
в) последовательно отключая РМУ, проверять работоспособность ЛВС |
|
|
Пропускная способность ЛВС по данным |
С помощью ИДП |
|
Время доступа с любого РМ к любому свободному ресурсу |
С помощью ИДП |
|
Доступ к ПУ |
Проверить возможность печати файла с использованием текстового редактора |
Таблица В.16 - Методы испытаний программных средств на соответствие требованиям раздела 10
|
Наименование характеристики программных средств |
Номер подраздела |
Метод испытаний |
|
Виды программ, поставляемых вместе с ВТ |
10.1 [пункты с а) по д)] |
Проверить наличие дистрибутивов и ЭД в комплекте поставки |
|
Требования к ОС |
10.2 [пункты с а) по и)] |
1. Проверить наличие лицензии и деклараций совместимости |
|
2. Установить ОС, системные и прикладные программы на РМП и РМУ |
||
|
3. Проверить реализацию русифицированного графического интерфейса и возможности работы в ЛВС для всех РМП |
||
|
4. Проверить возможность работы в сети Интернет |
||
|
5. Проверить работоспособность системных и прикладных программ |
||
|
Общие требования к системным и прикладным программам |
10.3 [пункты с а) по в)] |
1. Проверить наличие лицензий |
|
2. Проверить реализацию русифицированного графического интерфейса программ |
||
|
3. Проверить возможность запуска двух прикладных программ на всех РМ |
||
|
4. Проверить наличие дистрибутивов указанных программ в комплекте поставки и возможность установки и работоспособность программ, используя ЭД |
||
|
Требования к составу прикладных программ |
10.4 [пункты с а) по х)] |
Проверить наличие дистрибутивов указанных программ в комплекте поставки |
|
Требования к программам управления ИД |
10.5 [пункты с а) по н)] |
Проверить возможность выполнения указанных функций, используя ЭД на ИД |
Таблица В.17 - Методы испытаний технического обслуживания средств вычислительной техники на соответствие требованиям раздела 11
|
Метод испытаний |
|
|
Модели СБ или БТ для РМУ при поставке в одно общеобразовательное учреждение должны быть одинаковы |
Непосредственно сравнить модели СБ или БТ для всех РМУ |
|
Наличие гарантии поставщика (производителя) на ВТ - не менее двух лет со дня поставки потребителю |
Проверить наличие и сроки гарантий в ЭД |
|
Обеспечение консультаций у поставщика |
Проверить наличие службы консультаций у поставщика |
|
Наличие телефона «горячей линии» у поставщика (разработчика) |
Проверить работоспособность телефона «горячей линии» у поставщика (разработчика) |
|
Срок действия лицензий на использование программ (при поставке по лицензиям) - не менее трех лет со дня поставки потребителю |
Проверить наличие лицензионных соглашений и сроков их действия |
Приложение Г
(рекомендуемое)
Рисунок Г.1 - Архитектура ЛВС комплекта
Примечания
1. Одинарными сплошными линиями обозначены универсальные связи.
2. Одинарными пунктирными линиями обозначены связи при работе без сервера.
3. Двойными сплошными линиями обозначены связи при работе с сервером.
4. При наличии в составе комплекта сервера к нему необходимо подключить АН.
5. Рекомендуемые средства ВТ и их связи обозначены двойными пунктирными линиями.
6. Связь с сетью Интернет может осуществляться как по коммутируемому каналу, так и по выделенному каналу посредством встроенного или внешнего модема либо иного средства связи, подключаемого к РМП, серверу или КУ (штрих-пунктирная линия).
Приложение Д
(справочное)
Перечень информационно-диагностических программ*
___________
* Применимы указанные или более поздние версии ИДП.
Д.1. ИДП для испытаний (проверки функционирования) ПЭВМ и сервера:
а) Business Winstone 2004/Тестовая программа [Электронный ресурс]; разраб. Veri Test®; [сайт]. URL: http://www.veritest.com;
б) PCMark 05, 3DMark 06/Тестовые программы [Электронный ресурс]; Futuremark®; [сайт]. URL: http://www.futuremark.com;
в) Omеler-2004.07.30/Тестовая программа [Электронный ресурс]; разраб. AnandTech; [сайт]. URL: http://www.anandtech.com;
г) CPU RightMark Clock Utility v. 1.8, CPU RightMark Benchmark Suite RMCPU2004B v.2.2, D3D RightMark v. 1.0.5.0, RightMark 3DSound v.2.2, RightMark Audio Analyzer 5.5/Тестовые программы [Электронный ресурс]; разраб. RightMark; [сайт], http://cpu.rightmark.org; develop@rightmark.org.
Д.2. ZD Net Bench 7.0.3/ИДП испытаний комплекта на уровне сети [Электронный ресурс]; разраб. Ziff-Davis; [сайт]. URL: www.ziffdavis.com.
Д.3. Nokia Monitor Test/ ИДП для тестирования ВМ [Электронный ресурс]; разраб. Nokia Corp.; [сайт]. URL: http://www.nokia/com.
Д.4. Sandra Pro / Комплекс ИДП для индивидуальных проверок ПЭВМ на работоспособность [Электронный ресурс]/разраб. SiSoftware; [сайт]. URL: http://www.sisoftvare.net.
Примечания
1. Перечень ИДП приведен для случая установки на ПЭВМ ОС MS Windows® XP.
2. Установка на ПЭВМ ОС и ИДП, задание их параметров и режимов проводить в соответствии с ЭД на ОС и ИДП. Рекомендуется следующая установка параметров видеоподсистем ПЭВМ: разрешение экрана - 1280´1024 точек, глубина цвета - 32 бит; размер шрифтов Small font, частота кадровой развертки ВМ - 85 Гц.
3. Испытывается 1 экз. ПЭВМ РМУ (по выбору ИЛ).
4. Испытывается ПЭВМ РМП.
5. Сетевое тестирование комплекта в соответствии производится для случая установки на сервер или ПЭВМ РМП серверной версии ОС (например, Windows® 2003 Server) и использования протокола TCP/IP. Как и в случае одноранговой сети, проверяется работа РМУ с ресурсами РМП (НЖМД, устройством архивного хранения, CD/DVD-ROM, ПУ).
6. Тестируются ВМ РМП, сервер и 1 экземпляр ВМ РМУ (по выбору ИЛ).
Приложение Е
(справочное)
2. И.В. Роберт. Философско-методологические, социально-психологические, педагогические и технико-технологические предпосылки развития информатизации отечественного образования в здоровьесберегающих условиях: концепция [Текст]/М.: ИИО РАО, 2008. - 2,3 п. л. - 500 экз.
|
Ключевые слова: вычислительная техника, общеобразовательное учреждение, сертификация, технические требования, характеристики качества |
