РЕКОМЕНДАЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННЫЙ ПЕРВИЧНЫЙ ЭТАЛОН
И ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СПЕКТРАЛЬНОЙ
ПЛОТНОСТИ МОЩНОСТИ ШУМОВОГО
РАДИОИЗЛУЧЕНИЯ В ДИАПАЗОНЕ ЧАСТОТ
0,002 ÷ 178,3 ГГц

МИ 2171-91

ГОССТАНДАРТ РОССИИ
Москва

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства
измерений

ГОСУДАРСТВЕННЫЙ ПЕРВИЧНЫЙ ЭТАЛОН
И ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ
СРЕДСТВ ИЗМЕРЕНИЙ СПЕКТРАЛЬНОЙ
ПЛОТНОСТИ МОЩНОСТИ ШУМОВОГО
РАДИОИЗЛУЧЕНИЯ В ДИАПАЗОНЕ ЧАСТОТ
0,002 ÷ 178,3 ГГц

МИ 2171-91

Дата введения 01.07.92

Настоящая рекомендация распространяется на государственный первичный эталон и государственную поверочную схему для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот 0,002 ÷ 178,3 ГГц (см. вкладыш) и устанавливает назначение государственного первичного эталона единицы спектральной плотности мощности шумового радиоизлучения в диапазоне частот 0,002 ÷ 178,3 ГГц - ватта на герц (Вт/Гц), комплекс основных средств измерений, входящих в его состав, основные метрологические характеристики эталона и порядок передачи размера единицы спектральной плотности мощности шумового радиоизлучения в диапазоне частот 0,002 ÷ 178,3 ГГц от государственного первичного эталона при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

1. ЭТАЛОНЫ

1.1. Государственный первичный эталон

1.1.1. Государственный первичный эталон предназначен для воспроизведения и хранения единицы спектральной плотности мощности шумового радиоизлучения (далее - СПМШ) в диапазоне частот 0,002 ÷ 178,3 ГГц и передачи размера единицы при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве с целью обеспечения единства измерений в стране.

1.1.2. В основу измерений СПМШ в диапазоне частот 0,002 ÷ 178,3 ГГц должна быть положена единица, воспроизводимая указанным государственным эталоном.

1.1.3. Государственный первичный эталон состоит из комплекса следующих средств измерений:

набора тепловых генераторов шума;

набора компараторов СПМШ.

1.1.4. Диапазон значений СПМШ, воспроизводимых эталоном в коаксиальных и прямоугольных волноводах, составляет 1,07×10-21 ÷ 2,08 ∙ 10-21 Вт/Гц (77,4 ÷ 153,5 К).

1.1.5. Государственный первичный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S при десяти независимых наблюдениях и неисключенными систематическими погрешностями θ, не превышающими значений, указанных в табл. 1.

Нестабильность эталона за год v не должна превышать значений, указанных в табл. 1.

Таблица 1

Диапазон частот, ГГц

Линия передачи

S, К

θ, к

v, К в год

Тип

Сечение, мм

0,002 ÷ 1,0

KB

7/3, 04

0,1

0,4

0,2

1,0 ÷ 12,42

»

7/3, 04

0,1

0,4

0,3

8,15 ÷ 26,0

ПВ

23×10

0,1

0,2

0,2

16×8

11×5,5

26,0 ÷ 37,5

»

7,2×3,4

0,1

0,4

0,3

37,5 ÷ 78,33

»

5,2×2,6

0,6

0,6

1,8

3,6×1,8

78,33 ÷ 118,1

»

2,4×1,2

0,5

0,7

2,0

118,1 ÷ 178,3

»

1,6×0,8

0,7

1,0

2,0

Примечание. КВ - коаксиальный волновод; ПВ - прямоугольный волновод.

1.1.6. Для обеспечения воспроизведения единицы СПМШ с указанной точностью должны быть соблюдены правила хранения и применения эталонов, утвержденные в установленном порядке.

1.1.7. Государственный первичный эталон применяют для передачи размера единицы СПМШ вторичным эталонам - сличением при помощи компаратора (радиометрического приемника), входящего в состав государственного эталона в диапазоне частот 0,002 ÷ 37,5 ГГц, и методом косвенных измерений в диапазоне частот 37,5 ÷ 178,3 ГГц.

1.2. Вторичные эталоны

1.2.1. В качестве эталонов копий, эталонов сравнения и рабочих эталонов применяют генераторы шума (далее - ГШ) - низкотемпературные (далее - НТ) и высокотемпературные (далее - ВТ) с метрологическими характеристиками, указанными в табл. 2 и 3.

Таблица 2

Низкотемпературные ГШ

Диапазон частот, ГГц

Линия передачи

Эквивалентная шумовая температура, К

КСВН, не более

Среднее квадратическое отклонение результата сличений SΣ, К

Тип

Сечение, мм

Эталоны-копии

Эталоны сравнения

Рабочие эталоны

0,002 ÷ 0,5

KB

7/3, 04

78 ÷ 82

1,1

0,9

-

1,0

0,5 ÷ 1,0

»

7/3, 04

78 ÷ 82

1,2

0,7

0,7

0,8

1,0 ÷ 4,0

»

7/3, 04

78 ÷ 84

1,2

0,2

0,2

0,3

4,0 ÷ 8,15

»

7/3, 04

78 ÷ 86

1,2

0,2

0,2

0,3

8,15 ÷ 12,42

»

7/3, 04

78 ÷ 90

1,2

0,5

0,5

0,6

12,05 ÷ 17,44

ПВ

16×8

78 ÷ 82

1,2

0,5

0,5

0,6

17,44 ÷ 37,5

»

11×5,5

78 ÷ 86

1,2

0,7

0,7

0,8

7,2×3,4

37,5 ÷ 78,33

»

5,2×2,6

80 ÷ 100

1,2

-

1 ÷ 2

1,2 ÷ 2,0

3,6×1,8

78,33 ÷ 178,3

»

2,4×1,2

80 ÷ 155

1,2

-

2 ÷ 4

2 ÷ 4

1,6×0,8

Примечание. Для ГШ одного сечения на смежных частотах диапазонов за значение SΣ принимают меньшее из двух значений.

Таблица 3

Высокотемпературные ГШ

Диапазон частот, ГГц

Линия передачи

Относительная избыточная СПМШ, отн. ед.

КСВН, не более

SΣо ∙ 100

Тип

Сечение, мм

Эталона сравнения

Рабочие эталоны

0,002 ÷ 0,7

КВ

7/3, 04

8 ÷ 12

1,1

-

0,8

0,484 ÷ 1,0

»

7/3, 04

60 ÷ 70

1,2

0,6

0,6

1,0 ÷ 4,0

»

7/3, 04

60 ÷ 70

1,3

0,5

0,5

4,0 ÷ 8,15

»

7/3, 04

60 ÷ 70

1,3

0,7

0,7

8,15 ÷ 12,42

»

7/3, 04

60 ÷ 70

1,3

0,8

0,8

12,05 ÷ 17,44

ПВ

16×8

50 ÷ 70

1,2

0,7

0,7

17,44 ÷ 37,5

»

11×5,5

50 ÷ 70

1,3

0,8

0,8

7,2×3,4

Примечания.

1 Диапазон частот 0,002 ÷ 0,7 ГГц указан для ГШ на вакуумном диоде, остальные диапазоны указаны для газоразрядных ГШ.

2 Для однотипных ГШ на смежных частотах диапазонов за значение SΣo принимают меньшее из двух значений

1.2.2. Средние квадратические отклонения результатов сличений SΣ низкотемпературных эталонов-копий, эталонов сравнения и рабочих эталонов с государственным не должны превышать значений, указанных в табл. 2.

Средние квадратические отклонения результатов измерений SΣо при сличениях высокотемпературных эталонов сравнения и рабочих эталонов с эталонами-копиями не должны превышать значений, указанных в табл. 3.

1.2.3. Низкотемпературные эталоны-копии в диапазоне частот 0,002 ÷ 37,5 ГГц применяют для передачи размера единицы СПМШ высокотемпературным эталонам сравнения и рабочим эталонам сличением при помощи компараторов (радиометрических приемников).

Эталоны сравнения применяют для международных сличений.

Рабочие эталоны применяют для поверки (градуировки) образцовых и рабочих средств измерений сличением при помощи компараторов (радиометрических приемников).

2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ

2.1. В качестве образцовых средств измерений в диапазоне частот 0,002 ÷ 178,3 ГГц применяют низкотемпературные (тепловые) и высокотемпературные (газоразрядные либо диодные) ГШ с метрологическими характеристиками, указанными в табл. 4 и 5.

2.2. Пределы допускаемых абсолютных погрешностей образцовых низкотемпературных ГШ Δ не должны превышать значений, указанных в табл. 4.

Таблица 4

Низкотемпературные ГШ

Диапазон частот, ГГц

Линия передачи

Эквивалентная шумовая температура, К

КСВН, не более

Пределы допускаемых абсолютных погрешностей Δ, К

Тип

Сечение, мм

0,002 ÷ 0,6

КВ

7/3,04

78 ÷ 82

1,1

4

0,484 ÷ 1,0

»

7/3,04

78 ÷ 82

1,2

3

1,0 ÷ 4,0

»

7/3,04

78 ÷ 84

1,2

1

4,0 ÷ 8,15

»

7/3,04

78 ÷ 86

1,2

1

8,15 ÷ 12,42

»

7/3,04

78 ÷ 90

1,2

1 ÷ 2

12,05 ÷ 17,44

ПВ

16×8

78 ÷ 82

1,2

2

17,44 ÷ 37,5

»

11×5,5; 7,2×3,4

78 ÷ 86

1,2

2 ÷ 3

37,5 ÷ 78,33

»

5,2×2,6, 3,6×1,8

80 ÷ 100

1,2

6 ÷ 8

78,33 ÷ 178,3

»

2,4×1,2; 1,6×0,8

80 ÷ 140

1,2

8 ÷ 10

Примечание. Для ГШ одного сечения на смежных частотах диапазонов значение Δ принимают меньшее из двух значений.

Пределы допускаемых относительных погрешностей образцовых высокотемпературных ГШ Δ0 не должны превышать значений, указанных в табл. 5.

Нестабильность уровня СПМШ газоразрядных образцовых ГШ за год не должна превышать 0,5 % в диапазоне 1,0 ÷ 37,5 ГГц и от 1 до 2 % в диапазоне 37,5 ÷ 178,3 ГГц.

Таблица 5

Высокотемпературные ГШ

Диапазон частот, ГГц

Линия передачи

Относительная избыточная СМПШ, отн. ед.

КСВН, не более

Пределы допускаемых относительных погрешностей Δ0, %

Тип

Сечение, мм

0,002 ÷ 0,7

КВ

7/3,04

8 ÷ 12

1,1

3,0

0,484 ÷ 1,0

»

7/3,04

60 ÷ 70

1,2

2,0

1,0 ÷ 4,0

»

7/3,04

60 ÷ 70

1,3

1,8

4,0 ÷ 8,15

»

7/3,04

60 ÷ 70

1,3

2,5

8,15 ÷ 12,42

»

7/3,04

60 ÷ 70

1,3

2,8

12,05 ÷ 17,44

ПВ

16×8

50 ÷ 70

1,2

2,5

17,44 ÷ 37,5

»

11×5,5, 7,2×3,4

50 ÷ 70

1,2

3,0

37,5 ÷ 78,33

»

5,2×2,6; 3,6×1,8

40 ÷ 64

1,2

5,0 ÷ 6,0

78,33 ÷ 178,3

»

2,4×1,2; 1,6×0,8

10 ÷ 40

1,4

6,0 ÷ 12,0

Примечания:

1 По согласованию с НПО «ВНИИФТРИ» допускается аттестация образцовых ГШ в части указанного диапазона частот или на фиксированных частотах в пределах указанных диапазонов.

2. Диапазон частот 0,002 ÷ 0,7 ГГц указан для ГШ на вакуумном диоде, остальные диапазоны указаны для газоразрядных ГШ.

3. Для ГШ одного сечения на смежных частотах диапазонов за значение Δ0 принимают меньшее из двух значений.

2.3. Образцовые средства измерений применяют для поверки (градуировки) рабочих средств измерений сличением при помощи компаратора (радиометрического приемника).

3. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ

3.1. В качестве рабочих средств измерений применяют низкотемпературные и высокотемпературные генераторы шума.

3.2. Метрологические характеристики рабочих средств измерений приведены в табл. 6.

Таблица 6

Диапазон частот, ГГц

Линии передачи

Пределы допускаемых погрешностей при поверке

Тип

Сечение, мм

по рабочим эталонам

по образцовым ГШ

НТ ГШ Δ, К

ВТ ГШ Δ0, %

НТ ГШ Δ, К

ВТ ГШ Δ0, %

0,002 ÷ 1,0

КВ

7/3,04; 3,5/1,52*, 16/7**, 16/4,6**

4 ÷ 5

3 ÷ 4

5 ÷ 6

4 ÷ 20

1,0 ÷ 2,0

»

7/3,04; 3,5/1,52*, 16/7**, 16/4,6**

2

2,5

3 ÷ 6

3 ÷ 20

2,0 ÷ 4,0

»

7/3,04; 3,5/1,52*, 16/7**

2

2,5

3 ÷ 6

3 ÷ 20

4,0 ÷ 8,15

»

7/3,04; 3,5/1,52*

2

3,5

3 ÷ 6

4 ÷ 20

8,15 ÷ 12,42

»

7/3,04; 3,5/1,52*

2 ÷ 3

3,5

3 ÷ 6

4 ÷ 20

12,05 ÷ 17,44

»

3,5/1,52*

-

-

4 ÷ 6

4 ÷ 20

12,05 ÷ 17,44

ПВ

16×8

3

3 ÷ 5

4 ÷ 6

4 ÷ 20

17,44 ÷ 37,5

»

11×5,5, 7,2×3,4

3 ÷ 4

4 ÷ 6

5 ÷ 6

5 ÷ 20

37,5 ÷ 78,33

»

5,2×2,6*; 3,6×1,8*

-

-

8 ÷ 20

7 ÷ 20

78,33 ÷ 178,3

»

2,4×1,2*; 1,6×0,8*

-

-

10 ÷ 20

8 ÷ 20

* Сечение применяют только при поверке по образцовому ГШ.

** Сечение применяют только для ВТ ГШ и только при поверке по образцовому ГШ.

Примечание. Допускается поверка рабочих ГШ в части указанного диапазона частот или на фиксированных частотах в пределах указанных диапазонов по согласованию с государственной или ведомственной метрологической службой.

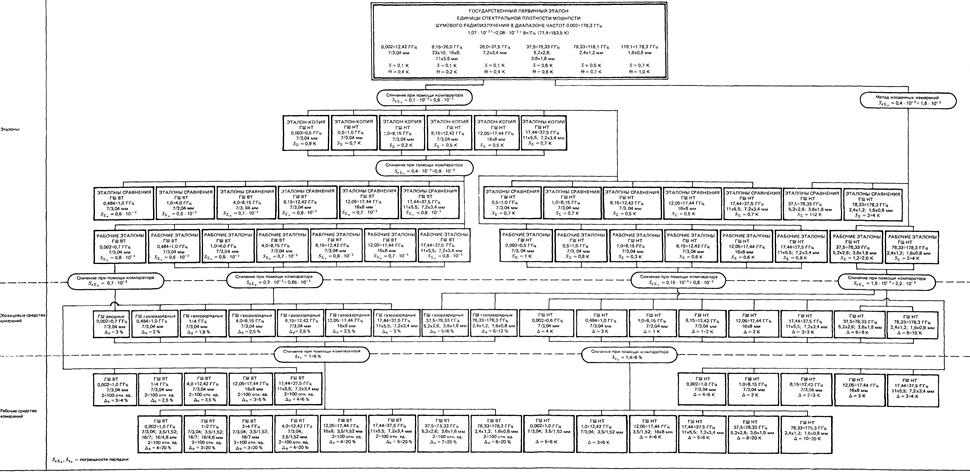

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СПЕКТРАЛЬНОЙ ПЛОТНОСТИ МОЩНОСТИ
ШУМОВОГО РАДИОИЗЛУЧЕНИЯ В ДИАПАЗОНЕ ЧАСТОТ 0,002 ÷ 178,3 ГГц

Описание: 1


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАНА И ВНЕСЕНА Комитетом стандартизации и метрологии СССР

РАЗРАБОТЧИКИ

А.А. Резчиков, канд. техн. наук (руководитель темы); Р.И. Уздин, канд. техн. наук; О.Г. Петросян, канд. техн. наук

2. УТВЕРЖДЕНА И ВВЕДЕНА В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР

3. ВЗАМЕН ГОСТ 8.037-81
