ГОСТ Р
53316-2009

КАБЕЛЬНЫЕ ЛИНИИ.
СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ
В УСЛОВИЯХ ПОЖАРА

Метод испытания

Москва

Стандартинформ

2010

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

РАЗРАБОТАН Федеральным государственным учреждением «Всероссийский ордена «Знак Почета» научно-исследовательский институт противопожарной обороны» Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (ФГУ «ВНИИПО» МЧС России)

ВНЕСЕН Техническим комитетом по стандартизации ТК 274 «Пожарная безопасность»

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. № 92-ст

ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

ГОСТ Р 53316-2009

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КАБЕЛЬНЫЕ ЛИНИИ.
СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА

Метод испытания

Cable lines.
Circuit integrity under fire.
Test method

Дата введения - 2010-07-01
с правом досрочного применения

1 Область применения

Настоящий стандарт распространяется на кабельные линии, к которым предъявляются требования по сохранению работоспособности в условиях пожара, и устанавливает метод испытания.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 53769-2010 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия

ГОСТ Р МЭК 60331-21-2003 Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 21. Проведение испытаний и требования к ним. Кабели на номинальное напряжение до 0,6/1,0 кВ включительно

ГОСТ Р МЭК 60331-23-2003 Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 23. Проведение испытаний и требования к ним. Кабели электрические для передачи данных

ГОСТ Р МЭК 60331-25-2003 Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 25. Проведение испытаний и требования к ним. Кабели оптические

ГОСТ 1508-78 Кабели контрольные с резиновой и пластмассовой изоляцией. Технические условия

ГОСТ 30247.0-94 (ИСО 834-75) Конструкции строительные. Методы испытаний на огнестойкость. Общие требования

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 кабельная линия: Линия, предназначенная для передачи электроэнергии, отдельных ее импульсов или оптических сигналов и состоящая из одного или нескольких параллельных кабелей (проводов, токопроводов) с соединительными, стопорными и конечными муфтами (уплотнениями) и крепежными деталями, проложенная согласно требованиям технической документации в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах, свободным подвешиванием, а также непосредственно по поверхности стен и потолков и в пустотах строительных конструкций или другим способом.

3.2 работоспособность: Способность продолжать выполнять заданные функции при воздействии стандартного температурного режима в течение заданного периода времени.

3.3 стандартный температурный режим: Режим изменения температуры во времени в соответствии с ГОСТ 30247.0.

4 Метод испытания

4.1 Стендовое оборудование - в соответствии с разделом 5 ГОСТ 30247.0, при этом внутренние размеры испытательной печи должны быть не менее 3000 × 3000 × 3000 мм.

4.2 Для имитации пожара в процессе испытания в испытательной печи должен быть создан стандартный температурный режим в соответствии с разделом 6 ГОСТ 30247.0.

4.3 Подготовка и проведение испытания

4.3.1 Образец представляет собой кабельную линию в проектном исполнении, которую устанавливают в испытательной печи в соответствии с технической документацией. При использовании коробов, лотков или труб образец устанавливают в испытательную печь горизонтально таким образом, чтобы в испытательной печи находилось максимальное количество стыков и элементов вентиляционных систем (при их наличии) в соответствии с технической документацией. Места прохода образца через стены печи заделывают в соответствии с технической документацией.

4.3.2 При проведении испытаний кабельных коробов, предназначенных для сохранения работоспособности кабельной линии в условиях пожара, в каждом образце прокладывают кабели согласно проектной документации. Если данная документация отсутствует, то прокладывают по одному отрезку следующих марок кабелей:

АВВГ 2 × 2,5 - 0,66 ГОСТ Р 53769;

АВВГ 4 × 10 - 1 ГОСТ Р 53769;

АКВВГ 14 × 2,5 - ГОСТ 1508.

Кабели крепят металлическими скобами или другим крепежом в соответствии с технической документацией. Схема прокладки кабелей показана на рисунке А.1 (приложение А).

4.3.3 Свободную площадь днища короба, лотка равномерно заполняют эквивалентной нагрузкой, имитирующей массу отсутствующих по сравнению с проектной документацией кабелей. Эквивалентную нагрузку прикладывают в виде металлических цепей или отрезков металлических прутков длиной не более 100 мм. Если в проектной документации отсутствуют сведения об эквивалентной нагрузке, то эквивалентную нагрузку определяют как разницу между проектной и фактической (при проведении испытаний) массами кабелей в кабельном коробе или лотке. Максимальная величина проектной нагрузки должна быть определена проектной документацией на кабельные короба и лотки. Эквивалентную нагрузку распределяют по днищу равномерно.

4.3.4 К установленным образцам кабелей подключают испытательное оборудование:

для кабелей на номинальное напряжение до 0,6/1,0 кВ включительно - по ГОСТ Р МЭК 60331-21;

для кабелей электрических для передачи данных - по ГОСТ Р МЭК 60331-23;

для кабелей оптических - по ГОСТ Р МЭК 60331-25.

4.3.5 Испытание проводят в течение времени, установленного в технической документации на данный образец.

4.4 Оценка результатов испытания

Образец считают выдержавшим испытание, если:

напряжение приложено в течение всего испытания, т.е. прерывать цепи не отключается;

токопроводящая жила не разрушается, т.е. лампа не гаснет;

значение приращения затухания (для кабелей оптических), полученное при измерении, не превышает максимально допустимого значения.

Приложение А

(рекомендуемое)

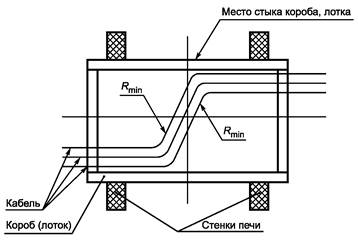

Схема прокладки кабелей внутри короба (лотка)

Место стыка короба, лотка

Rmin - минимальный радиус изгиба кабеля, мм, определяется в соответствии с технической документацией на кабель

Рисунок А.1 - Схема прокладки кабелей внутри короба (лотка)

Ключевые слова: кабельные линии, метод испытаний
