МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

Главное производственно-техническое управление по строительству
Всесоюзный институт по проектированию организации энергетического строительства
"ОРГЭНЕРГОСТРОЙ"

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ ВЛ 35 - 500 KB

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ

(Сборник)

К-V-18

МОНТАЖ СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ ДО 240 ММ2 И
ГРОЗОЗАЩИТОГО ТРОСА С-50 НА ВЛ 35 - 150 кВ С УНИФИЦИРОВАННЫМИ
ДВУХЦЕПНЫМИ МЕТАЛЛИЧЕСКИМИ ОПОРАМИ

Москва 1973

Технологические карты К-V-18 (сборник) подготовлены отделом организации и механизации строительства линий электропередачи института "Оргэнергострой".

Составители: Б.И. Равин, Г.Н. Покровский, Н.В. Баданов, А.В. Цитович, А.А. Кузин, В.А. Полубков, Е.В. Никольская.

Сборник К-V-18 состоит из 4 типовых технологических карт на монтаж сталеалюминиевых проводов сечением до 240 мм2 и грозозащитного троса С-50 на ВЛ 35 - 150 кВ с унифицированными двухцепными металлическими опорами типов П35-2, ПС35-2, ПС35-4. У35-2, П110-2, П110-4, П110-6, ПС110-4, ДС110-6, ПС110-10, ПУС110-2, П150-2, У110-2 и УС110-6.

Сборник является руководством при сооружении линий электропередачи напряжением 35 - 150 кВ и служит пособием при составлении проектов производства работ.

Данные карты составлены в соответствии с методическими указаниями по разработке типовых технологических карт в строительстве, утвержденными Госстроем СССР 2/УП-1964 года.

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА К-V-18-1

Раскатка сталеалюминиевых проводов сечением до 240 мм2 и грозозащитного троса С-50 по трассе ВЛ 35 - 150 кВ с унифицированными двухцепными металлическими опорами.

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА К-V-18-2

Натягивание, визирование и крепление сталеалюминиевых проводов сечением до 240 мм2 и грозозащитного троса С-50 на участках ВЛ 35 - 150 кВ с унифицированными двухцепными металлическими опорами.

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА К-V-18-3

Перекладка, проводов сечением до 240 мм2 и грозозащитного троса С-50 из раскаточных роликов в поддерживающие зажимы на участках ВЛ 35 - 150 кВ с унифицированными двухцепными металлическими опорами.

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА К-V-18-4

Устройство якорей для временного промежуточного крепления проводов сечением до 240 мм2 и грозозащитного троса С-50 при монтаже их на двухцепных опорах.



ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ (сборник)

BЛ 35 - 150 KB

МОНТАЖ СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ ДО 240мм2 И ГРОЗОЗАЩИТНОГО ТРОСА С-50 на BЛ 35 - 150 KB С УНИФИЦИРОВАННЫМИ ДВУХ ЦЕПНЫМИ МЕТАЛЛИЧЕСКИМИ ОПОРАМИ

К-V-18

1 ОБЩАЯ ЧАСТЬ

1. Настоящие типовые технологические карты К-V-18 являются руководством при монтаже сталеалюминиевых проводов сечением до 240 мм2 и грозозащитного троса С-50 на ВЛ 35 - 150 кВ с унифицированными двухцепными металлическими опорами типов П35-2, ПС35-2, ПС35-4, У35-2, П110-2, П110-4, П110-6, ПС110-4, ПС110-6, ПУС110-2, П150-2, У110-2 и УС110-6 ( рис. 1, 2 и 3).

Технологические карты служат пособием при составлении проектов производства работ на строительстве воздушных линий электропередачи.

2. Типовыми картами предусматривается монтаж проводов сечением до 240 мм2 и грозозащитного троса С-50 при поточном строительстве ВЛ 35 - 150 кВ монтажными бригадами механизированных колонн.

3. Технологические карты включают все основные работы по монтажу проводов и грозозащитных тросов:

а) раскатку проводов и грозозащитных тросов;

б) натягивание, визирование и крепление проводов и грозозащитных тросов;

в) перекладку проводов и грозозащитных тросов из раскаточных роликов в поддерживающие зажимы;

Описание: image1

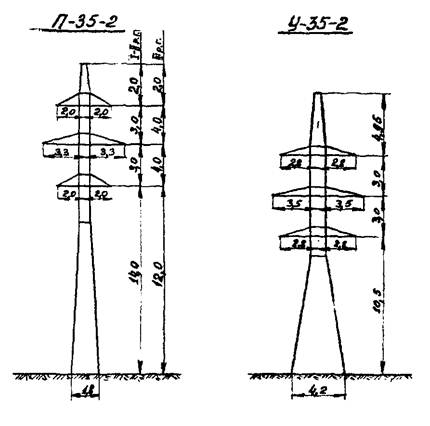

Рис. 1 Эскизы нормальных унифицированных двухцепных стальных опор ВЛ 35 кВ

Описание: image2

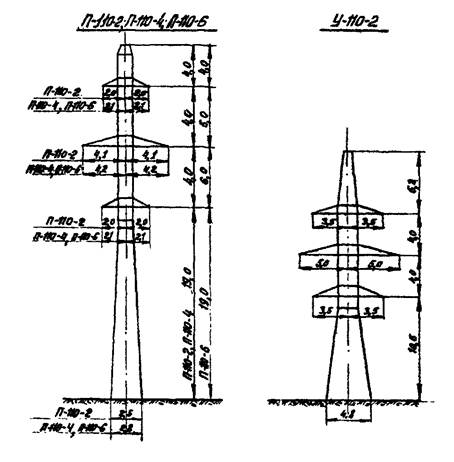

Рис. 2. Эскизы нормальных унифицированных двухцепных стальных опор ВЛ 110 кВ

Описание: image3

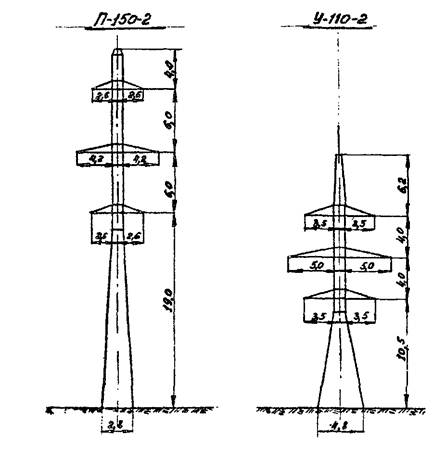

Рис. 3. Эскизы нормальных унифицированных двухцепных стальных опор ВЛ 115 кВ

г) устройство якорей для временного промежуточного крепления проводов и грозозащитного троса.

Подготовительные работы, перечисленные ниже в пункте 5, данными типовыми картами не учитываются. Сборник состоит из 4 типовых технологических карт.

4. При привязке типовых технологических карт к местным условиям конкретного строительства следует выбрать соответствующие механизмы и уточнить калькуляцию трудовых затрат и нормы расхода эксплуатационных материалов.

5. До начала монтажа проводов и грозозащитных тросов должны быть выполнены следующие работы, не учитываемые данными картами:

а) закончены установка, выверка, закрепление и заземление всех опор;

б) завершены переустройства пересечений и снос строений согласно проекту;

в) произведена расчистка трассы линии электропередачи от леса, кустарника, пней и других предметов, мешающих монтажу;

г) устроены проезды вдоль трассы;

д) укомплектованы арматура и изоляторы в соответствии с техническими условиями;

е) вывезены на трассу барабаны с проводом и тросом, арматура, изоляторы и монтажные приспособления согласно проекту производства работ.

Каждая партия барабанов, вывозимая на определенный пикет, подбирается, по возможности, с одинаковой строительной длиной проводов;

ж) провода воздушных линий электропередачи, связи, радио и т.п. в пролетах пересечения с сооружаемой ВЛ (пересечение которых предусмотрено проектом без устройства специальных переходов) по согласованию с их владельцами должны быть демонтированы на время монтажа ВЛ.

По требованию владельцев воздушные провода пересекаемых линий могут быть соединены временной кабельной вставкой проложенной в земле на период монтажа ВЛ.

6. До начала работ по монтажу проводов и грозозащитных тросов руководитель монтажной бригада должен иметь следующую техническую документацию;

а) профиль трассы с расстановкой опор на монтируемый участок ВЛ;

б) монтажную ведомость и монтажные таблицы стрел провеса проводов и грозозащитного троса;

в) схему транспозиции проводов;

г) чертежи гирлянд изоляторов и крепления тросов;

д) график монтажа;

е) бланки исполнительной документации монтажных работ.

7. Монтаж проводов и грозозащитных тросов ВЛ в анкерованных переходах через электрифицированные железные дороги, автомагистрали, реки и т.п., а также при пересечении линий электропередачи напряжением выше 1000 вольт, в случае невозможности их отключения на время монтажных работ, выполняется по специальному проекту.

8. Все работы по монтажу проводов и грозозащитных тросов следует проводить с соблюдением правил техники безопасности.

9. На каждый анкерный пролет линий электропередачи составляются монтажный журнал и инвентарная опись по установленной форме (см. приложение 1 и 2).

10. По окончании монтажа проводов и грозозащитных тросов ВЛ на участках пересечений, демонтированные линии (или другие объекты) следует восстановить и сдать владельцу по акту (см. приложение 3).
