ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
К-III-30-2
ВЛ 35-500 КВ
УСТАНОВКА УНИФИЦИРОВАННЫХ МЕТАЛЛИЧЕСКИХ
ПРОМЕЖУТОЧНЫХ ОПОР ТИПА П220-2 КРАНОМ К-162 И
ДВУМЯ ТРАКТОРАМИ
ОБЛАСТЬ ПРИМЕНЕНИЯ
Технологическая карта К-III-30-2 служит руководством для установки на фундаменты унифицированных металлических промежуточных опор типа П220-2 на строительстве линий электропередачи 220 кВ.
Карта разработана по чертежам, приведенным на монтажной схеме опоры № 3080тм-т6-2 Северо-Западного отделения института "Энepгoсетьпроект".
ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА УСТАНОВКУ ОДНОЙ ОПОРЫ
|
№№ п.п. |
Наименование |
В летний период |
В зимний период |
|
1. |
Трудоемкость, в чел.-днях |
1,83 |
2,5 |
|
2. |
Работа механизмов, маш.-смен |
0,915 |
1,41 |
|
3. |
Численность бригады, человек |
6 |
6 |
|
4. |
Расход дизельного топлива, кг |
75 |
116 |
|
5. |
Производительность бригады в смену, опор |
3,3 |
2,4 |
|
6. |
Продолжительность установки опор, смен |
0,3 |
0,41 |
Общие указания по организации технологии установки опоры и методов труда рабочих, относящиеся ко всем картам, приведены на листах 4 - 12 настоящего сборника.
Установка опоры краном К-162 производится согласно схеме, приведенной на рис. 10.
Схемы тросов даны на pиc. 13.
Установленная на фундаменты опора должна удовлетворять допускам, приведенным на рис. 8.
Механизмы, приспособления, инструменты и материалы, потребные для установки опор, приведены на листах 34, 35.

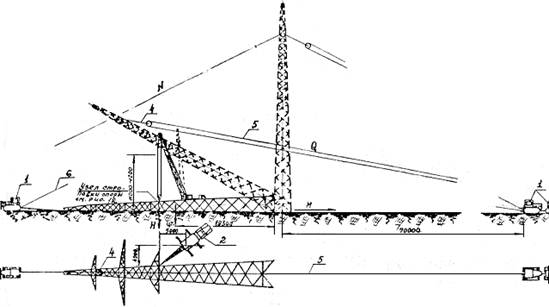

Рис. 10. Схема подъема опоры П220-2 краном К-162 и двумя тракторами
1 - трактор
Т-100М; 2 - кран К-162, lстр = 14 м; 4 - трос от опоры к тяговому
полиспасту;
5 - тяговый полиспаст; 6 - тормозной трос
Таблица усилий
|
Условные обозначения |
Наименование |
Усилие, тс |
|
P |
Вес опоры |
6,321 |
|
H |
Усилие, приходящее на крюк крана |
5,400 |
|
Q |
Усилие в начале подъема на тяговый трос |
7,660 |
|
q |
Усилие на шарниры |
10,600 |
|
M |
Горизонтальное усилие на фундаменты |
7,400 |
|
N |
Усилие в тормозном тросе |
1,530 |
Вид сверху
(траверсы условно не показаны)
По 1-1

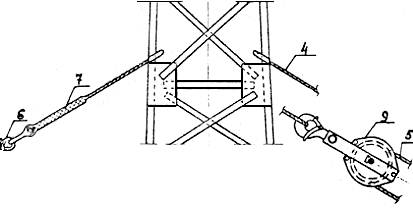

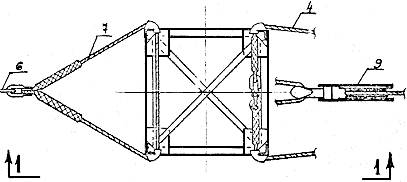

Рис. 11. Деталь закрепления тормозного троса и тросов подъема к стойке опоры
Сечение 1-1

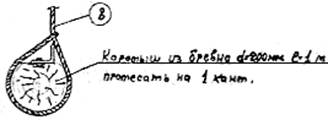

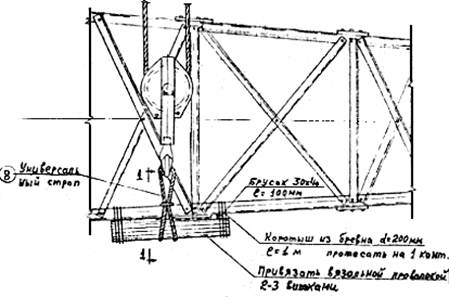

Рис. 12. Узел строповки опоры П220-2 за крюк крана К-162

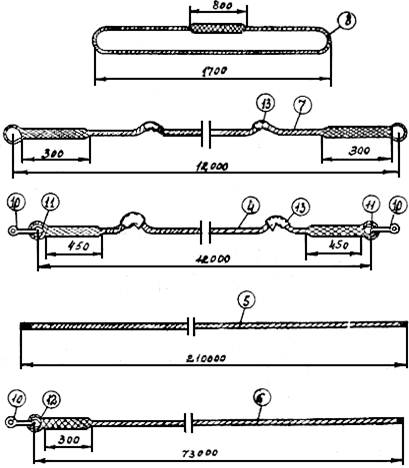

Рис. 13. Детали стропов
4 - трос Ø 22,5 мм от опоры к тяговому полиспасту;
5 - трос Ø 22,5 мм для тягового полиспаста;
6 - трос Ø 15 мм тормозной; 7 - трос Ø 15 мм от опоры к
тормозному тросу;
8 - универсальный строп Ø 20 мм; 10 - скоба СК-25; 11 - коуш 65; 12 -
коуш 50;
13 - инвентарная подкладка под трос
МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ (ДЛЯ ОДНОЙ БРИГАДЫ)
I. Механизмы
|
№№ п.п. |
Наименование |
Тип |
Марка |
К-во |
Техническая характеристика |
|
1. |
Трактор с лебедкой |
Гусеничн. |
Т-100М |
2 |
Мощность двигателя 100 л.с. Лебедка Q = 8 т на приводе от коробки отбора мощности трактора. |
|
3. |
Кран автомобильный |
Автомоб. |
К-162 |
1 |
Дизель-электрический полноповоротный со стрелой 14 м на выносных опорах. |
II. Приспособления и инструменты
|
№№ п.п. |
Наименование |
Кол-во |
Примечание |
|
4. |
Трос стальной Ø 22,5 мм от опоры к тяговому полиспасту l = 12 п.м, шт. |
1 |
ГОСТ 3071-66 22,5-Г-1-Н-160 |
|
5. |
Трос стальной Ø 22,5 мм для тягового полиспаста l = 210 п.м, шт. |
1 |
-"- |
|
6. |
Трос стальной Ø 15 мм для тормоза опоры l = 73 п.м, шт. |
1 |
-"- 15-Г-1-Н-160 |
|
7. |
Трос стальной Ø 15 мм от опоры к тормозному тросу l = 12 п.м, шт. |
1 |
-"- |
|
8. |
Универсальный строп из стального троса Ø 20 мм l = 4 п.м, шт. |
1 |
-"-20- Г-1-Н-160 |
|
9. |
Блок однорольный Q = 10 тс, шт. |
1 |
По нормали |
|
10. |
Скоба СК-25, шт. |
3 |
По каталогу треста "Электросетьизоляция" СК-25-1А |
|
11. |
Коуш 65, шт. |
2 |
ГОСТ 2224-43 |
|
12. |
Коуш 50, шт. |
4 |
-"- |
|
13. |
Инвентарная подкладка под строп, шт. |
4 |
См. рис. 2 |
|
14. |
Ключи сборочные под болты М42, шт. |
2 |
|
|
15. |
Ключи сборочные под болты М36, шт. |
2 |
|
|
16. |
Домкраты реечные 10 тс, шт. |
2 |
|
|
17. |
Ломы диаметром 28 мм, шт. |
2 |
|
|
18. |
Пилы поперечные, шт. |
1 |
|
|
19. |
Топоры, шт. |
1 |
|
|
20. |
Пояса монтерские с карабинами и цепями, комплект |
1 |
|
|
21. |
Зубило слесарное ручное, шт. |
1 |
|
|
22. |
Термос для воды, шт. |
1 |
|
|
23. |
Аптечка, комплект |
1 |
|
|
24. |
Рулетка стальная 20 м, шт. |
1 |
|
|
25. |
Теодолит с треногой, комплект |
1 |
|
|
26. |
Отвес, шт. |
1 |
|
|
27. |
Веревка х/б диаметром 20 мм, п. м |
50 |
Материалы для временного крепления железобетонных подножников
|
1. |
Лес круглый Ø = 20 см, |
l = 3,0 п.м. |
шт. |
2 |
|
Общий объем 0,93 м3 |
|
2. |
Брусья 20 см×20 см, |
l = 2,0 п.м. |
шт. |
6 |
||
|
3. |
То же, |
l = 0,3 п.м. |
шт. |
2 |
||
|
4. |
Подкладка из бревен Ø 18 - 20 см, м3 |
шт. |
0,2 |
КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ
|
№№ п.п. |
Шифр норм |
Состав работ |
Состав бригады |
Ед. изм. |
Объем работ |
Трудозатраты |
|||
|
Профессия и разряд |
Кол-во |
Норма времени на установку одной опоры чел.-ч |
На весь объем, ч/днях |
В зимних условиях К = 1,183 в ч/днях |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1. |
Применит. к § 29-3-13, разд. А, п. 16 (по опоре ЦП-26) |
Установка стальных опор типа П220-2 при помощи двух тракторов и крана К-162 |
Электролинейщ. 6 разр. |
1 |
|||||
|
4 разр. |
1 |
||||||||
|
3 разр. |
1 |
||||||||
|
Машинист 6 раз. |
1 |
||||||||
|
Машинист 5 разр. |
2 |
||||||||
|
Электролинейщиков |
Опора |
1 |
7,5 |
0,915 |
1,09 |
||||
|
Машинистов |
Опора |
1 |
7,5 |
0,915 |
1,09 |
||||
|
2. |
ЦНИБ МСЭС 1966 г. НиР, Выпуск 1, § 16 |
Очистка площади от снега в зимнее время |
1000 м2 |
4,5 |
0,32 |
||||
|
Итого |
1,83 |
2,5 |
|||||||
Затрата времени, бригадо-дней:
а) летом 1,83:6 = 0,304
б) зимой 2,5:6 = 0,416
Примечания:
1. Поправочный коэффициент на трудозатраты в зимних условиях принят средний для 3-й температурной зоны.
2. Продолжительность рабочего дня принята 8,2 часа.
