ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
К-III-30-1
ВЛ 35 - 500 КВ
УСТАНОВКА УНИФИЦИРОВАННЫХ МЕТАЛЛИЧЕСКИХ
ПРОМЕЖУТОЧНЫХ ОПОР ТИПА П220-2 ПАДАЮЩЕЙ СТРЕЛОЙ
ОБЛАСТЬ ПРИМЕНЕНИЯ
Технологическая карта К-III-30-1 служит руководством для установки на фундаменты унифицированных металлических промежуточных опор типа П220-2 на строительстве линий электропередачи 220 кВ.
Карта разработана по чертежам, приведенным на монтажной схеме опоры № 3080тм-т6-2 Северо-Западного отделения института "Энepгoсетьпроект".
ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА УСТАНОВКУ ОДНОЙ ОПОРЫ
|
№№ п.п. |
Наименование |
В летний период |
В зимний период |
|
1. |
Трудоемкость, в чел.-днях |
3,36 |
4,15 |
|
2. |
Работа механизмов, маш.-смен |
0,82 |
1,3 |
|
3. |
Численность бригады, человек |
8 |
8 |
|
4. |
Расход дизельного топлива, кг |
67 |
106 |
|
5. |
Производительность бригады в смену, опор |
2,4 |
1,9 |
|
6. |
Продолжительность установки опор, смен |
0,42 |
0,52 |
Общие указания по организации технологии установки опоры и методов труда рабочих, относящиеся ко всем картам, приведены на листах 4 - 12 настоящего сборника.
Установка опоры производится согласно схеме приведенной на рис. 4.
Схема подъема падающей стрелы приведена на рис. 5.
Детали закрепления тросов к оголовку стрелы указаны на рис. 6.
Закрепление тросов к опоре см. на рис. 7.
Схемы тросов даны на pиc. 9.
Установленная на фундаменты опора должна удовлетворять допускам приведенным на рис. 8.
Механизмы, приспособления, инструменты и материалы, потребные для установки опор, приведены на листах 25 и 26.

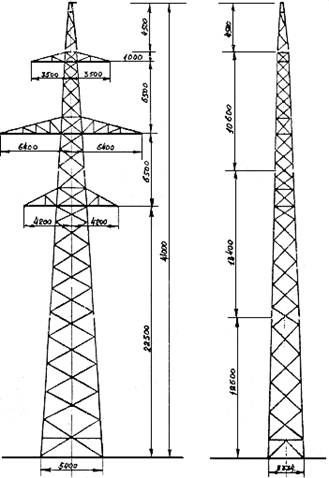

Рис. 3. Промежуточная опора П220-2
|
Вес металла, кг |
5840 |
|
Кол-во деталей, шт. |
432 |
|
Метизы: кол-во болтов, шт. |
1032 |
|
Вес метизов, кг |
257 |
|
Вес наплавленного металла, кг |
3 |
|
Общий вес опоры без цинкового покрытия, кг |
6100 |
|
Вес цинкового покрытия, кг |
221 |
|
Общий вес опоры с цинковым покрытием, кг |
6321 |

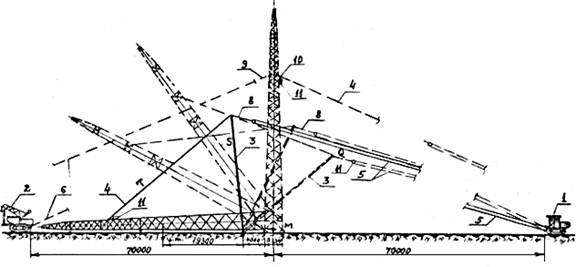

Рис. 4. Схема подъема промежуточной опоры П220-2
1 - трактор
Т-100М с лебедкой Л-8; 2 - кран ТК-53; 3 - стрела А-образная H = 22 м;
4 - трос от стрелы к опоре (вожжи); 5 - тяговый полиспаст; 6
- тормозной трос;
8 - трос от стрелы к тяговому полиспасту; 9 - трос от опоры к
тормозному тросу;
10 - универсальный строп для подвески блока Q
= 10 тс;
11 - блок однорольный Q = 10
тс для опускания стрелы
Таблица усилий
|
Условные обозначения |
Наименование |
Усилие, тс |
||
|
в начале подъема |
при подъеме на 30° |
при выходе стрелы из работы |
||
|
P |
Вес опоры |
6,321 |
||
|
T |
Усилие от опоры к стреле |
6,0 |
5,4 |
4,2 |
|
Q |
Усилие от стрелы к тяговому трактору |
5,3 |
4,8 |
4,2 |
|
S |
Сжимающее усилие в стреле |
5,5 |
1,9 |
- |
|
M |
Горизонтальная составляющая на шарнире |
4,65 |
5,45 |
4,0 |
|
N |
Усилие в тормозном тросе |
1,63 |
||
Диаграмма усилий при подъеме стрелы (в начальный момент)

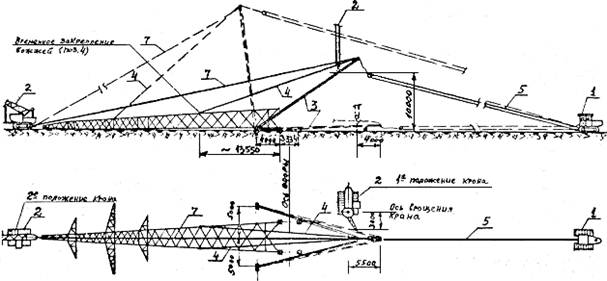

Рис. 5. Схема подъема падающей стрелы для опоры П220-2
1 - трактор
Т-100М с лебедкой Л-8; 2 - кран ТК-53; 3 - стрела А-образная H = 22 м;
4 - трос от стрелы к опоре (вожжи); 5 - тяговый полиспаст; 7
- трос для подъема и опускания стрелы

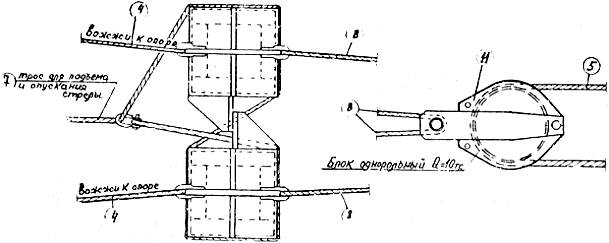

Рис.
6. Деталь закрепления к стреле тягового полиспаста, вожжей и
троса для подъема и опускания стрелы
Вид сверху
(траверсы условно не показаны)
По 1-1

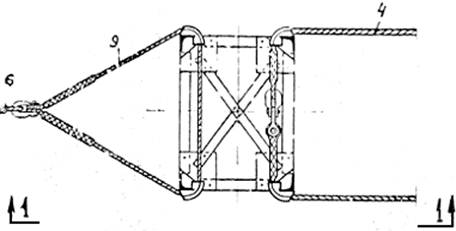

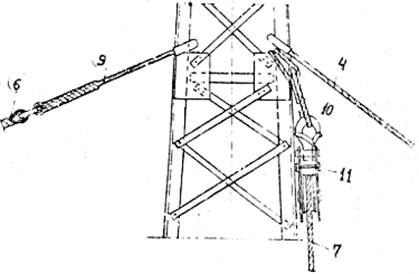

Рис.
7. Деталь закрепления тормозного троса, тросов от стрелы
к опоре (вожжей) и блока для опускания стрелы

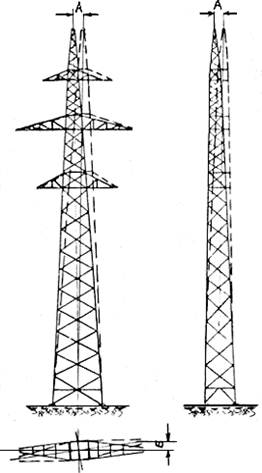

Рис. 8. Допускаемые отклонения при установке опор П220-2
A -
отклонение опоры от вертикальной оси вдоль и поперек линии не более 1:200
высоты опоры;
Б - смещение конца траверсы от линии, перпендикулярной к оси трассы, не
более 100 мм

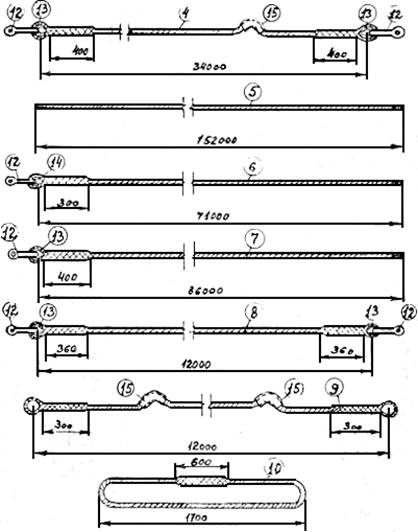

Рис. 9. Детали стропов
4 - трос Ø 20 мм от опоры к стреле (вожжи); 5
- трос Ø 18 мм для тягового полиспаста;
6 - трос Ø 15 мм тормозной; 7 - трос Ø 20 мм для
подъема и опускания стрелы;
8 - трос Ø 18 мм от стрелы к тяговому полиспасту; 9 - трос
Ø 15 мм от опоры к тормозному тросу;
10 - строп универсальный Ø 15 мм; 12 - скоба СК-25; 13
- коуш 65; 14 - коуш 50;
15 - инвентарная подкладка под трос
МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ
РЕСУРСЫ
(ДЛЯ ОДНОЙ БРИГАДЫ РАБОЧИХ)
I. Механизмы
|
№№ п.п. |
Наименование |
Тип |
Марка |
Кол-во |
Техническая характеристика |
|
1. |
Трактор с лебедкой |
Гусеничн. |
Т-100М |
1 |
Мощность двигателя 100 л.с., лебедка Q = 8 т на приводе от коробки отбора мощности трактора. |
|
2. |
Кран тракторный |
Гусеничн. |
ТК-53 |
1 |
Стреловой со вставкой, поворотный на тракторе Т-100М. Высота подъема 12,0 м, Q = 3,8 т. |
II. Приспособления и инструменты
|
№№ п.п. |
Наименование |
Кол-во |
Примечание |
|
3. |
Стрела подъемная (падающая) А-образная металлическая высотой 22 м, комплект |
1 |
См. альбом монтажных приспособлений ОМ-199889, ОМ-199890 |
|
4. |
Трос стальной Ø 20 мм от стрелы к опоре (вожжи) l = 34,0 п.м, шт. |
2 |
ГОСТ 3071-66 20-Г-1-Н-160 |
|
5. |
Трос стальной Ø 18 мм для тягового полиспаста l = 152,0 п.м, шт. |
1 |
ГОСТ 3071-66 18-Г-1-H-160 |
|
6. |
Трос стальной Ø 15 мм для тормоза опоры l = 71,0 п.м, шт. |
1 |
ГОСТ 3071-66 15-Г-1-Н-160 |
|
7. |
Трос стальной Ø 20 мм для подъема и опускания стрелы l = 86,0 п.м, шт. |
1 |
ГОСТ 3071-66 20-Г-1-Н-160 |
|
8. |
Трос стальной Ø 18 мм от стрелы к тяговому полиспасту l = 12 п.м, шт. |
1 |
-"- 18-Г-1-Н-160 |
|
9. |
Трос стальной Ø 15 мм от опоры к тормозному тросу l = 12 п.м, шт. |
1 |
ГОСТ 3071-66 15-Г-1-Н-160 |
|
10. |
Универсальный строп из троса стального Ø 15 мм l = 4 п.м, шт. |
1 |
-"- |
|
11. |
Блок однорольный Q = 10 т, шт. |
2 |
по нормали |
|
12. |
Скоба СК-25, шт. |
8 |
по каталогу треста "Электросетьизоляция" СК-25-1А |
|
13. |
Коуш 65, шт. |
7 |
ГОСТ 2224-43 |
|
14. |
Коуш 50, шт. |
4 |
ГОСТ 2224-43 |
|
15. |
Инвентарная подкладка под трос, шт. |
4 |
См. рис. 2 |
|
16. |
Ключи сборочные под болты М36, шт. |
2 |
|
|
17. |
Ключи сборочные под болты М42, шт. |
2 |
|
|
18. |
Домкраты реечные 10 т, шт. |
2 |
|
|
19. |
Ломы диаметром Ø 28 мм, шт. |
2 |
|
|
20. |
Лопаты штыковые, шт. |
2 |
|
|
21. |
Пилы поперечные, шт. |
1 |
|
|
22. |
Топоры, шт. |
1 |
|
|
23. |
Пояса монтерские с карабинами и цепями, комплект |
1 |
|
|
24. |
Зубило слесарное, ручное, шт. |
1 |
|
|
25. |
Термос для воды, шт. |
1 |
|
|
26. |
Аптечка, комплект |
1 |
|
|
27. |
Рулетка стальная 20 м, шт. |
1 |
|
|
28. |
Теодолит с треногой, комплект |
1 |
|
|
29. |
Отвес, шт. |
1 |
|
|
30. |
Веревка х/б диаметром 20 мм, п.м |
50 |
Материалы для временного крепления железобетонных подножников
|
1. |
Лес круглый Ø = 20 см, |
l = 3,0 п.м. |
шт. |
2 |
|
Общий объем 0,93 м3 |
|
2. |
Брусья 20 см×20 см, |
l = 2,0 п.м. |
шт. |
6 |
||
|
3. |
То же, |
l = 0,3 п.м. |
шт. |
2 |
||
|
4. |
Подкладка из бревен Ø 18 - 20 см, м3 |
шт. |
0,2 |
КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ
|
№№ п.п. |
Шифр норм |
Состав работ |
Состав бригады |
Ед. изм. |
Объем работ |
Трудозатраты |
|||
|
Профессия и разряд |
Кол-во |
Норма времени на установку одной опоры, ч/ч |
На весь объем, ч/днях |
В зимних условиях К = 1,183 в ч/днях |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1. |
Применит. к § 23-3-13, разд. А, п. 29 |
Установка стальных опор типа П220-2 весом 6,34 т при помощи падающей стрелы |
Электролинейщ. VI разр. |
1 |
|||||
|
IV разр. |
1 |
||||||||
|
III разр. |
2 |
||||||||
|
II разр. |
2 |
||||||||
|
Машинист IV раз. |
1 |
||||||||
|
Машинист V разр. |
1 |
||||||||
|
Электролинейщиков |
Опора |
1 |
20 |
2,44 |
2,86 |
||||
|
Машинистов |
Опора |
1 |
6,7 |
0,82 |
0,97 |
||||
|
2. |
ЦНИБ МОЭС 1966 г. НиР, Выпуск 1, § 16 |
Очистка площади от снега в зимнее время |
1000 м2 |
4,5 |
0,575 |
0,32 |
|||
|
Итого |
3,36 |
4,15 |
|||||||
Затрата времени, бригадо-дней:
а) летом 3,36:8 = 0,42
б) зимой 4,15:8 = 0,52
Примечания:
1. Поправочный коэффициент на трудозатраты в зимнее время принят средний для 3-й температурной зоны.
2. Продолжительность рабочего дня принята 8,2 часа.
