ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ВИБРОПЕРЕМЕЩЕНИЯ, ВИБРОСКОРОСТИ И ВИБРОУСКОРЕНИЯ
В ДИАПАЗОНЕ ЧАСТОТ (3 · 10-1 - 2 · 104) Гц
МИ 2070-90
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
МОСКВА 1990 г.
Дата введения 01.01.1991 г.

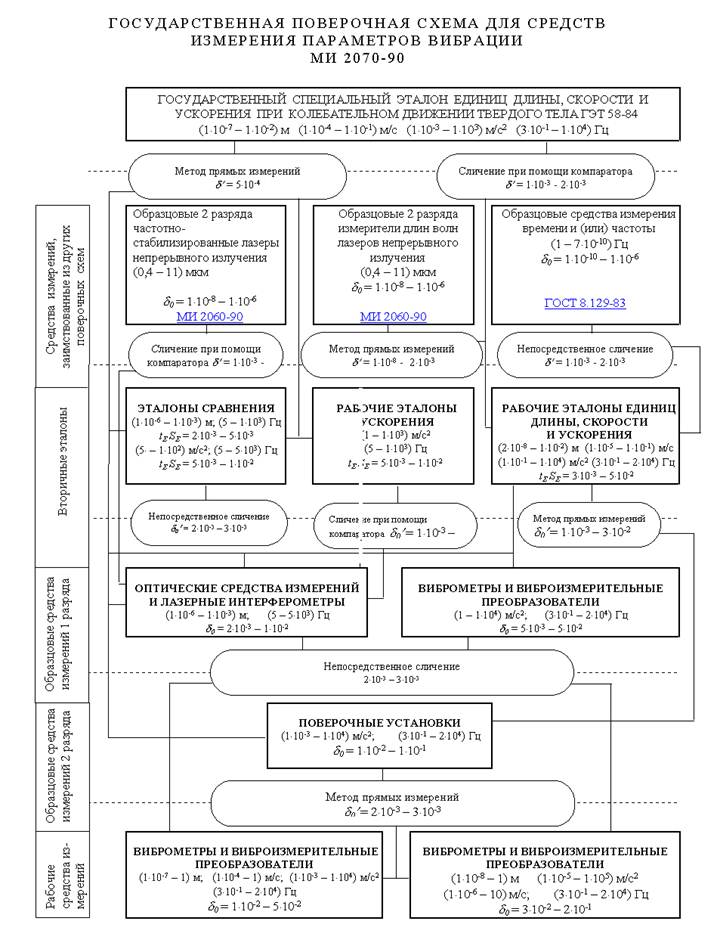

Настоящая рекомендация распространяется на государственную поверочную схему для средств измерения виброперемещения, виброскорости и виброускорения в диапазоне частот (3 · 10-1 - 2 · 104) Гц и устанавливает порядок передачи размеров длины - метра (м), скорости - метра в секунду (м/с) и ускорения - метра на секунду в квадрате (м/с2) при прямолинейном колебательном движении твердого тела или средств измерений, заимствованных из других поверочных схем, при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.
1. ЭТАЛОНЫ
1.1. Государственный специальный эталон применяют для передачи размера единиц длины, скорости и ускорения при колебательном движении твердого тела вторичным эталонам и образцовым средствам измерений методом прямых измерений и сличением при помощи компаратора (аналогичного по составу эталону сравнения).
1.2. Диапазон значений виброперемещения, воспроизводимого государственным специальным эталоном, составляет (1 · 10-7 ¸ 1 · 10-2) м, виброскорости (1 · 10-4 ¸ 1 · 10-1) м/с, виброускорения (1 · 10-3 ¸ 1 · 103) м/с2 в диапазоне частот (3 · 10-1 ¸ 1 · 104) Гц.
1.3. В качестве эталонов сравнения применяют:
- лазерный интерферометр с измерительной системой в диапазоне измерений виброперемещений (1 · 10-6 ¸ 1 · 10-3) м в диапазоне частот (5 ¸ 1 · 103) Гц;
- виброизмерительный преобразователь ускорения с согласующим усилителем и вольтметром в диапазоне измерений виброускорений (5 ¸ 1 · 102) м/с2 в диапазоне частот (5 ¸ 5 · 103) Гц.
1.4. Доверительные границы относительной погрешности tS SS при доверительной вероятности 0,99 эталонов сравнения в составе лазерного интеферометра с измерительной системой составляют от 2 · 10-3 до 5 · 10-3, эталонов сравнения в составе виброизмерительного преобразователя ускорения с согласующим усилителем и вольтметром от 3 · 10-3 до 1 · 10-2.
1.5. Эталоны сравнения применяют для международных сличений государственного эталона единиц длины, скорости и ускорения при колебательном движении твердого тела.
1.6. В качестве рабочих эталонов единицы ускорения применяют вибровозбудитель с виброметром ускорения или вибропреобразователем ускорения с согласующим усилителем и вольтметром в диапазоне измерения виброускорения 1 · 103 м/с2 в диапазоне частот (5 ¸ 1 · 103) Гц. В качестве рабочих эталонов единиц длины, скорости и ускорения при колебательном движении твердого тела применяют комплексы вибровозбудителей и лазерных интерферометров с измерительными системами в диапазоне измерения виброперемещений (2 · 10-8 ¸ 1 · 10-2) м, виброскоростей (1 · 10-5 ¸ 1 · 10-1) м/с, виброускорений (1 · 10-1 ¸ 1 · 104) м/с2 в диапазоне частот от 3 · 10-1 до 2 · 104 Гц.
1.7. Доверительные границы относительной погрешности рабочих эталонов единицы ускорения при колебательном движении твердого тела tS SS при доверительной вероятности 0,99 составляют от 5 · 10-3 до 1 · 10-2.
1.8. Доверительные границы относительной погрешности рабочих эталонов единиц длины, скорости и ускорения при колебательном движении твердого тела tS SS при доверительной вероятности 0,99 составляют от 3 · 10-3 до 5 · 10-2.
В таблице 1 рекомендуемого приложения приведены диапазоны значений доверительных границ относительной погрешности tS SS рабочих эталонов единиц длины, скорости и ускорения при колебательном движении твердого тела и соответствующие им диапазоны воспроизводимых амплитуд виброперемещений S, виброускорения А и значений частоты f.
1.9. Метрологические характеристики вибровозбудителей рабочих эталонов должны удовлетворять следующим требованиям:
- коэффициент гармоник (характеризует отклонение формы воспроизводимых виброускорений от синусоиды), не более, 5 %;
- относительный коэффициент поперечного движения стола вибровозбудителя не более 5 %;
- нестабильность рабочих эталонов за межповерочный интервал не должна превышать 0,25tS SS.
1.10. Рабочие эталоны применяют для аттестации и поверки образцовых средств измерений, высокоточных рабочих виброметров и виброизмерительных преобразователей непосредственным сличением, методом прямых измерений и сличением при помощи компаратора (аналогичного по составу эталону сравнения).
2. СРЕДСТВА ИЗМЕРЕНИЙ, ЗАИМСТВОВАННЫЕ ИЗ ДРУГИХ ПОВЕРОЧНЫХ СХЕМ
2.1. В качестве средств измерений, заимствованные из других поверочных схем, применяют образцовые 2-го разряда частотно-стабилизированные лазеры непрерывного излучения в диапазоне длин волн (0,4 ¸ 11,0) мкм по МИ 2060-90, образцовые 2-го разряда измерители длин волн лазеров непрерывного излучения в диапазоне (0,4 ¸ 11,0) мкм по МИ 2060-90 и образцовые средства измерения времени и (или) частоты в диапазоне частот (1 ¸ 7 · 1010) Гц по ГОСТ 8.129.
2.2. Образцовые средства измерения времени, заимствованные из других поверочных схем, применяют для передачи размера единицы длины лазерам, входящим в состав рабочих эталонов и образцовых 1-го разряда оптических средств измерений параметров вибрации (в том числе лазерных интерферометров), сличением при помощи компаратора методом прямых измерений и непосредственным сличением.
3. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ
3.1. Образцовые средства измерений 1-го разряда
3.1.1. В качестве образцовых средств измерений 1-го разряда применяют оптические средства измерений параметров вибрации (в том числе лазерные интерферометры) в диапазоне измерений виброперемещения (1 · 10-6 ¸ 1 · 10-3) м в диапазоне частот (5 ¸ 5 · 103) Гц, виброметры и виброизмерительные преобразователи с согласующими усилителями и вольтметрами в диапазоне измерений виброускорения (1 ¸ 104) м/с2 в диапазоне частот (3 · 10-1 ¸ 2 · 104) Гц.
3.1.2. Доверительные относительные погрешности d0 при доверительной вероятности 0,95 образцовых оптических средств измерений параметров вибрации составляют (2 · 10-3 ¸ 1 · 10-2). В таблице 2 приложения приведены диапазоны значений доверительных границ относительной погрешности поверочных виброустановок d0 и соответствующие им диапазоны амплитуд воспроизводимого виброускорения А и диапазон частот f.
3.1.3. Метрологические характеристики вибровозбудителей поверочных виброустановок должны удовлетворять следующим требованиям:
|
- коэффициент гармоник, не более, % |
10 |
|
- относительный коэффициент поперечного движения стола вибровозбудителя, не более, % |
20 |
|
нестабильность за межповерочный интервал, не более |
0,5d0 |
3.1.4. Образцовые средства измерений 1 разряда применяют в составе поверочных виброустановок и для поверки рабочих виброметров и виброизмерительных преобразователей непосредственным сличением.
3.2. Образцовые средства измерений 2-го разряда
3.2.1. В качестве образцовых средств измерений 2-го разряда применяют поверочные виброустановки в диапазоне измерений виброускорения (1 · 10-1 ¸ 1 · 104) м/с2 в диапазоне частот (3 · 10-1 ¸ 2 · 104) Гц.
3.2.2. Доверительные относительные погрешности d0 при доверительной вероятности 0,95 поверочных установок составляют от 1 · 10-2 до 1 · 10-1.
3.2.3. Поверочные виброустановки применяют для поверки рабочих виброметров и виброизмерительных преобразователей методом прямых измерений.
4. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ
4.1. В качестве рабочих средств измерений применяют виброметры и виброизмерительные преобразователи с согласующими усилителями и вольтметрами в диапазоне измерений виброперемещения от 1 · 10-8 до 1 м, виброскорости от 1 · 10-6 до 10 м/с, виброускорения от 1 · 10-5 до 1 · 105 м/с2 в диапазоне частот (3 · 10-1 ¸ 2 · 104) Гц.
4.2. Доверительные относительные погрешности рабочих средств измерений d0 при доверительной вероятности 0,95 поверочных установок составляют от 1 · 10-2 до 2 · 10-1.
Таблица 1
Диапазоны значений доверительных границ относительной погрешности tS SS, амплитуд перемещений S, ускорения А и диапазона частот f рабочих эталонов
|
tS SS |
Параметры вибрации |
||||||
|
S, м |
A, м/с2 |
f, Гц |
|||||
|
мин |
макс |
мин |
макс |
мин |
макс |
мин |
макс |
|
3 · 10-3 |
5 · 10-3 |
1 · 10-6 |
1 · 10-2 |
5 |
1 · 103 |
20 |
1 · 103 |
|
3 · 10-3 |
1 · 10-2 |
1 · 10-6 |
1 · 10-2 |
1 |
1 · 103 |
10 |
5 · 103 |
|
3 · 10-3 |
2 · 10-2 |
1 · 10-7 |
1 · 10-2 |
1 · 10-1 |
1 · 104 |
3 · 10-1 |
1 · 104 |
|
2 · 10-2 |
5 · 10-2 |
1 · 10-8 |
1 · 10-4 |
50 |
1 · 104 |
1 · 104 |
2 · 104 |
Таблица 2
Диапазоны значений доверительных границ относительной погрешности d0, амплитуды ускорения А и частоты f поверочных виброустановок
|
tS SS |
Параметры вибрации |
||||
|
A, м/с2 |
f, Гц |
||||
|
мин |
макс |
мин |
макс |
мин |
макс |
|
1 · 10-2 |
2 · 10-2 |
5 |
5 · 102 |
20 |
1 · 103 |
|
1 · 10-2 |
4 · 10-2 |
1 |
1 · 103 |
10 |
5 · 103 |
|
1 · 10-2 |
6 · 10-2 |
1 · 10-3 |
1 · 104 |
3 · 10-1 |
1 · 104 |
|
3 · 10-2 |
1 · 10-1 |
10 |
1 · 105 |
1 · 104 |
2 · 104 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАНА И ВВЕДЕНА Государственным комитетом СССР по управлению качеством продукции и стандартам.
Разработчики:
В.Я. Смирнов, кандидат технических наук (руководитель темы);
З.М. Лейкум;
А.Е. Манохин, кандидат технических наук
2. УТВЕРЖДЕНА И ВВЕДЕНА В ДЕЙСТВИЕ НТК Государственного комитета СССР по управлению качеством продукции и стандартам.
3. ЗАРЕГИСТРИРОВАНА ВНИИМС 13.03.90
4. ВЗАМЕН ГОСТ 8.138-84
