ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
российской
ФЕДЕРАЦИИ

ГОСТ Р
53280.1-2010

Установки пожаротушения автоматические.
Огнетушащие вещества

Часть 1

ПЕНООБРАЗОВАТЕЛИ ДЛЯ ТУШЕНИЯ
ПОЖАРОВ ВОДОРАСТВОРИМЫХ ГОРЮЧИХ
ЖИДКОСТЕЙ ПОДАЧЕЙ СВЕРХУ

Общие технические требования
и методы испытаний

Москва

Стандартинформ

2010

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным учреждением «Всероссийский научно-исследовательский институт противопожарной обороны» (ФГУ ВНИИПО) МЧС России

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 274 «Пожарная безопасность»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2010 г. № 67-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

ГОСТ Р 53280.1-2010

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Установки пожаротушения автоматические.
Огнетушащие вещества

Часть 1

ПЕНООБРАЗОВАТЕЛИ ДЛЯ ТУШЕНИЯ ПОЖАРОВ ВОДОРАСТВОРИМЫХ ГОРЮЧИХ
ЖИДКОСТЕЙ ПОДАЧЕЙ СВЕРХУ

Общие технические требования и методы испытаний

Automatic fire extinguishing systems. Fire extinguishing media.
Part 1. Foam fire extinguishing concentrates for surface application
to water-miscible inflammable liquids. General technical requirements and test methods

Дата введения - 2010-07-01

1 Область применения

Настоящий стандарт распространяется на пенообразователи целевого назначения, предназначенные для тушения пожаров водорастворимых горючих жидкостей пеной подачей сверху.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 50588-93 Пенообразователи для тушения пожаров. Общие технические требования и методы испытаний

ГОСТ 2603-79 Реактивы. Ацетон. Технические условия

ГОСТ 4209-77 Реактивы. Магний хлористый 6-водный. Технические условия

ГОСТ 6709-72 Вода дистиллированная. Технические условия

ГОСТ 9805-84 Спирт изопропиловый. Технические условия.

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 установка пенного пожаротушения: Установка пожаротушения, в которой в качестве огнетушащего вещества используют воздушно-механическую пену, получаемую из водного раствора пенообразователя.

3.2 пена: Дисперсная система, состоящая из ячеек - пузырьков воздуха (газа), разделенных пленками жидкости, содержащей стабилизатор пены.

3.3 огнетушащая воздушно-механическая пена: Пена, получаемая с помощью специальной аппаратуры за счет эжекции или принудительной подачи воздуха или другого газа, предназначенная для тушения пожаров.

3.4 кратность пены: Безразмерная величина, равная отношению объемов пены и исходного раствора пенообразователя содержащегося в ней.

3.5 устойчивость пены: Время, по истечении которого из пены выделяется 50 % раствора пенообразователя или разрушается 50 % объема пены.

3.6 рабочий раствор пенообразователя: Водный раствор пенного концентрата с определенной заданной объемной концентрацией.

3.7 концентрация рабочего раствора пенообразователя: Содержание пенообразователя в водном растворе для получения пены, выраженное в процентах.

3.8 интенсивность подачи рабочего раствора: Объем рабочего раствора пенообразователя, подаваемого в единицу времени на единицу площади горючего.

3.9 зажигание: Инициирование процесса горения.

3.10 воспламенение: Начало пламенного горения под воздействием источника зажигания.

3.11 горение: Экзотермическая реакция окисления вещества, сопровождающаяся по крайней мере одним из трех факторов: пламенем, свечением, выделением дыма.

3.12 время свободного горения: Время с момента воспламенения горючей жидкости до момента начала подачи пены.

3.13 время тушения: Время с момента начала подачи пены до момента прекращения горения горючей жидкости.

3.14 время повторного воспламенения: Время воспламенения 100 %-ной поверхности горючей жидкости в модельном очаге от внесенного горящего тигля.

3.15 пенообразователь (пенный концентрат) для тушения пожаров: Концентрированный водный раствор стабилизатора пены (поверхностно-активного вещества), образующий при смешении с водой рабочий раствор пенообразователя.

3.16 пенообразователи типа AFFF/AR: Синтетические фторсодержащие пленкообразующие пенообразователи целевого назначения для тушения водорастворимых горючих жидкостей.

3.17 пенообразователи типа FFFP/AR: Протеиновые фторсодержащие пленкообразующие пенообразователи целевого назначения для тушения водорастворимых горючих жидкостей.

3.18 пенообразователи типа S/AR: Синтетические пенообразователи целевого назначения для тушения водорастворимых горючих жидкостей.

4 Технические требования

4.1 Характеристики

Показатели качества пенообразователей для тушения пожаров водорастворимых горючих жидкостей подачей сверху типа AFFF/AR, FFFP/AR, S/AR должны соответствовать ГОСТ Р 50588 и требованиям, указанным в таблице 1.

Таблица 1 - Показатели качества пенообразователей

Наименование показателя

Значение показателя

Метод испытаний

Углеводородные
синтетические
для тушения
водорастворимых
(полярных) горючих
жидкостей
(тип S/AR)

Фторсодержащие

синтетические

фторпротеиновые

для тушения
водорастворимых

(полярных) горючих
жидкостей
(тип AFFF/AR)

для тушения
водорастворимых
(полярных) горючих
жидкостей
(тип FFFP/AR)

Время тушения ацетона (изопропанола), с, не более:









- пеной низкой кратности при интенсивности подачи (0,110 ± 0,002) дм3/(м2с)

300

180

По 5.1.1

- пеной средней кратности при интенсивности подачи (0,080 ± 0,002) дм3/(м2 × с)

120

По 5.1.2

Время повторного воспламенения ацетона в модельном очаге при тушении пеной низкой кратности при интенсивности подачи (0,110 ± 0,002) дм3/(м2 × с), с, не менее

300

600

По 5.1.1

4.2 Требования к вспомогательным растворам

В зависимости от рекомендаций производителя при проведении испытаний для приготовления рабочих растворов применяют питьевую, жесткую или морскую воду.

5 Методы испытаний

5.1 Определение времени тушения пеной низкой и средней кратности водорастворимых горючих жидкостей

5.1.1 Определение времени тушения пеной низкой кратности водорастворимых горючих жидкостей

5.1.1.1 Сущность метода заключается в определении времени тушения водорастворимой горючей жидкости в модельном очаге площадью 1,73 м2 пеной низкой кратности при установленной в таблице 1 интенсивности подачи рабочего раствора пенообразователя.

5.1.1.2 Оборудование и материалы

При испытании применяют следующее оборудование и материалы:

ствол низкой кратности (ГОСТ Р 50588, пункт 5.2), обеспечивающий расход раствора пенообразователя (11,40 ± 0,05) дм3/мин при давлении перед стволом (0,63 ± 0,03) МПа;

насосную установку, обеспечивающую объемный расход раствора пенообразователя не менее 14,25 дм3/мин при давлении (0,79 ± 0,03) МПа;

круглый противень, изготовленный из стали низкой прочности, с внутренним диаметром (1480 ± 15) мм, высотой (150 ± 10) мм, с толщиной стенок (2,5 ± 0,5) мм, имеющий экран для сбора пены, изготовленный из стали марки низкой прочности, высотой (1000 ± 50) мм, длиной (1000 ± 50) мм, толщиной (2,5 ± 0,5) мм;

тигель для повторного воспламенения с ручкой, изготовленный из стали низкой прочности, с внутренним диаметром (300 ± 5) мм, высотой (250 ± 5) мм, с толщиной стенок (2,5 ± 0,5) мм;

горючая жидкость - ацетон по ГОСТ 2603 (изопропанол по ГОСТ 9805).

5.1.1.3 Проведение испытания

Готовят рабочий раствор пенообразователя. Устанавливают модельный очаг на ровной поверхности земли. В противень заливают (125 ± 5) дм3 горючего. Располагают ствол горизонтально на высоте (1,0 ± 0,1) м от поверхности горючего на таком расстоянии от противня, чтобы пена из ствола, направленная вдоль диаметра противня, ударялась об экран для сбора пены на высоте (0,5 ± 0,1) м от поверхности горючего. Горючее в противне зажигают. Время свободного горения (120 ± 5) с. Подачу пены осуществляют в течение (180 ± 2) с или (300 ± 2) с. Фиксируют время тушения. Для определения времени повторного воспламенения через (300 ± 2) с после прекращения подачи пены тигель с (2 ± 0,1) дм3 горючего устанавливают в центр противня. Горючее в тигле зажигают и фиксируют время повторного воспламенения. Следует провести три испытания, но при успешном тушении в двух первых испытаниях, третье - не проводят. За результат испытаний принимают среднеарифметическое значение показателей, полученных в двух/трех испытаниях.

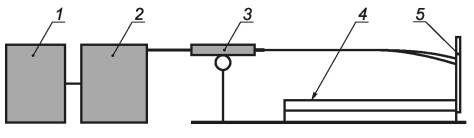

1 - емкость с пенообразователем; 2 - насосная установка; 3- пенный ствол:
4 - противень с горючей жидкостью; 5 - экран для сбора пены

Рисунок 1 - Схема установки для определения времени тушения горючей жидкости при подаче пены низкой
кратности в борт противня

5.1.2 Определение времени тушения пеной средней кратности водорастворимых горючих жидкостей (стендовый метод)

5.1.2.1 Сущность метода заключается в определении времени тушения водорастворимой горючей жидкости пеной средней кратности.

5.1.2.2 Оборудование и материалы

При испытании применяют следующее оборудование и материалы:

генератор пены средней кратности по стендовой методике по ГОСТ Р 50588 (пункт 5.4), обеспечивающий получение расхода раствора пенообразователя (2 ± 0,2) г/с;

цилиндрическую горелку, изготовленную из стали низкой прочности, с внутренним диаметром (180 ± 1) мм, высотой (100 ± 2) мм, с толщиной стенок (1,0 ± 0,2) мм;

5.1.2.3 Проведение испытания

Готовят рабочий раствор пенообразователя. Заливают в горелку (1010 ± 10) см3 горючего.

Горючее зажигают. Время свободного горения - (180 ± 5) с. Вводят пеногенератор в зону горения так, чтобы пена ложилась в центр горелки. Подачу пены осуществляют в течение (120 ± 2) с. Фиксируют время тушения. Следует провести три испытания, но при успешном тушении в двух первых испытаниях, третье - не проводят. За результат испытаний принимают среднеарифметическое значение показателей, полученных в двух/трех испытаниях.

Приложение А
(обязательное)

Модель жесткой воды

Для создания модели жесткой воды используют материалы, представленные в таблице А.1.

Таблица А.1 - Модель жесткой воды

Наименование компонента

Химическая формула
компонента

Массовая доля, %

Вода дистиллированная по ГОСТ 6709

Н20

99,8794

Магний хлористый 6-водный по ГОСТ 4209

MgCI2 × 6H20

0,0381

Кальций хлорид 2-водный по [1]

CaCI2 × 2H20

0,0825

Библиография

[1] ТУ 6-09-5077-87 Кальций хлорид 2-водный

Ключевые слова: пенообразователь, тушение пожара, водорастворимые (полярные) горючие жидкости
