ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
53465-2009

Оснастка литейная

УКЛОНЫ ЛИТЕЙНЫЕ

Москва

Стандартинформ

2010

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Государственным образовательным учреждением высшего профессионального образования «Московский государственный технический университет «МАМИ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 252 «Литейное производство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 декабря 2009 г. № 611-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ Р 53465-2009

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Оснастка литейная

УКЛОНЫ ЛИТЕЙНЫЕ

Foundry equipment. Foundry biases

Дата введения - 2010-07-01

(Поправка).

1 Область применения

Настоящий стандарт распространяется на литейные уклоны литейной оснастки, предназначенной для изготовления отливок из разных сплавов: в песчаные формы, оболочковые формы, с использованием холодно твердеющих смесей, в металлические формы под давлением, низким и гравитационным давлением, по газифицируемым моделям, вакуумной формовкой, а также пресс-форм для изготовления моделей и стержневых ящиков, а также стержней, рабочие поверхности которых контактируют с отливкой.

Стандарт не распространяется на модели элементов литниковой системы (стояк, выпор, прибыль и т. п.), а также знаковых частей моделей и стержней.

2 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

2.1 литейные уклоны: Уклоны, необходимые для облегчения удаления моделей из разовых форм, стержней из стержневых ящиков, разовых моделей для литья по выплавляемым и выжигаемым моделям из пресс-форм, отливок из многократных форм [1].

2.2 номинальный размер детали (отливки): Размер, указанный на чертеже детали (отливки).

3 Литейные уклоны

3.1 Литейные уклоны в зависимости от требований, предъявляемых к поверхности отливки, следует выполнять:

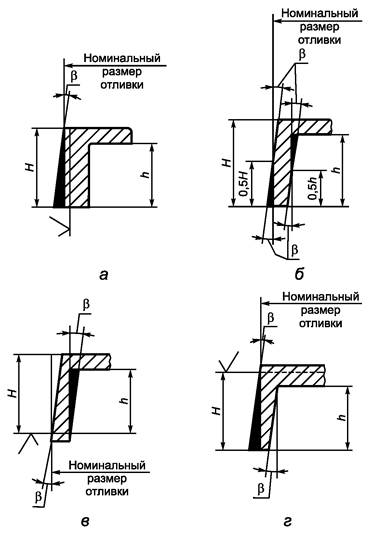

- на обрабатываемых поверхностях отливки сверх припуска на обработку за счет увеличения размеров (рисунок 1а). Допускается по согласованию сторон выполнение уклонов за счет уменьшения припуска, но не более чем на 30 % его значения;

Н - высота внешней формообразующей поверхности отливки; h - высота внутренней формообразующей поверхности
отливки;
b - величина уклона в градусах

Рисунок 1

- на необрабатываемых поверхностях отливки, не сопрягаемых по контуру с другими деталями, за счет увеличения и уменьшения размеров отливки (рисунок 1б);

- на необрабатываемых поверхностях отливки, сопрягаемых по контуру с другими деталями, за счет уменьшения (рисунок 1в) или увеличения (рисунок 1г) размеров отливки в зависимости от поверхностей сопряжения.

3.2 Значения литейных уклонов формообразующих поверхностей должны соответствовать указанным в таблице 1.

Примечание - Значения литейных уклонов для ступенчатых формообразующих поверхностей даны для максимальной высоты.

Таблица 1

Высота основной
формообразующей
поверхности, мм

Литейный уклон модельного комплекта, град/мм, не более, для класса

1

2

3

4

5

6

7

8

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

До 10 включ.

0°7'

0,02

0°9'

0,02

0°10'

0,03

0°14'

0,04

0°17'

0,05

0°21'

0,06

28'

0,08

34'

0,1

От 10 до 18 включ.

0°6'

0,02

0°8'

0,03

0°10'

0,04

0°13'

0,05

0°15'

0,06

0°20'

0,08

26'

0,1

31'

0,12

От 18 до 30 включ.

0°4'

0,03

0°6'

0,04

0°7'

0,05

0°9'

0,06

0°12'

0,08

0°15'

0,1

22'

0,12

24'

0,16

От 30 до 50 включ.

0°3'

0,04

0°4'

0,05

0°5'

0,06

0°6'

0,07

0°9'

0,1

0°11'

0,12

16'

0,16

18'

0,2

От 50 до 80 включ.

-

-

-

-

-

-

-

-

0°7'

0,12

0°9'

0,16

11'

0,2

14'

0,25

От 80 до 120 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

11'

0,3

От 120 до 180 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 180 до 250 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 250 до 315 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 315 до 400 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 400 до 500 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 500 до 630 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 630 до 800 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 800 до 1000 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 1000 до 1250 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 1250 до 1600 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 1600 до 2000 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 2000 до 2500 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Св. 2500

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Продолжение таблицы 1

Высота основной
формообразующей
поверхности, мм

Литейный уклон модельного комплекта, град/мм, не более, для класса

9

10

11

12

13

14

15

16

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

До 10 включ.

42'

0,12

'55'

0,16

1°09'

0,2

1°17'

0,3

1°42'

0,4

2°08'

0,5

2°34'

0,6

3°25'

0,8

От 10 до 18 включ.

41'

0,16

51'

0,2

1°04'

0,25

52'

0,35

1°14'

0,5

1°29'

0,6

1°58'

0,8

2°28'

1,0

От 18 до 30 включ.

30'

0,2

37'

0,25

44'

0,3

36'

0,4

53'

0,6

1°02'

0,7

1°20'

0,9

1°37'

1,1

От 30 до 50 включ.

22'

0,25

27'

0,3

31'

0,35

27'

0,5

38'

0,7

43'

0,8

54'

1,0

1°11'

1,3

От 50 до 80 включ.

16'

0,3

22'

0,4

24'

0,45

21'

0,6

28'

0,8

32'

0,9

39'

1,1

49'

1,4

От 80 до 120 включ.

14'

0,4

18'

0,5

18'

0,5

16'

0,7

21'

0,9

23'

1,0

28'

1,2

35'

1,5

От 120 до 180 включ.

-

-

-

-

14'

0,6

13'

0,8

18'

1,1

23'

1,4

26'

1,6

32'

2,0

От 180 до 250 включ.

-

-

-

-

-

-

-

-

17'

1,4

21'

1,7

25'

2,0

31'

2,5

От 250 до 315 включ.

-

-

-

-

-

-

-

-

-

-

20'

2,1

24'

2,5

30'

3,1

От 315 до 400 включ.

-

-

-

-

-

-

-

-

-

-

-

-

23'

3,0

29'

3,8

От 400 до 500 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

27'

4,4

От 500 до 630 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 630 до 800 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 800 до 1000 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 1000 до 1250 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 1250 до 1600 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 1600 до 2000 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

От 2000 до 2500 включ.

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Св. 2500

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Окончание таблицы 1

Высота основной
формообразующей
поверхности, мм

Литейный уклон модельного комплекта, град/мм, не более, для класса

17

18

19

20

21

22

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

ДоЮвключ.

3°50'

0,9

4°16'

1,0

5°07'

1,2

6°48'

1,6

8°29'

2,0

9°19'

2,2

От10до18включ.

2°57'

1,2

3°27'

1,4

3°56'

1,6

4°55'

2,0

5°24'

2,2

5°54'

2,4

От18до30включ.

1°55'

1,3

1°52'

1,5

2°40'

1,8

3°15'

2,2

3°33'

2,4

3°59'

2,7

От 30 до 50 включ.

1°22'

1,5

1°07'

1,7

1°49'

2,0

2°10'

2,4

2°27'

2,7

2°43'

3,0

От 50 до 80 включ.

56'

1,6

47'

1,9

1°17'

2,2

1°35'

2,7

1°45'

3,0

2°06'

3,6

От 80 до 120 включ.

42'

1,8

44'

2,0

56'

2,4

1°10'

3,0

1°24'

3,6

1°34'

4,0

От 120 до 180 включ.

39'

2,4

42'

2,7

52'

3,2

58'

3,6

1°05'

4,0

1°21'

5,0

От 180 до 250 включ.

37'

3,0

41'

3,4

49'

4,0

55'

4,5

1°01'

5,0

1°13'

6,0

От 250 до 315 включ.

36'

3,7

39'

4,2

48'

5,0

53'

5,5

58'

6,0

1°08'

7,0

От 315 до 400 включ.

35'

4,5

37'

5,1

46'

6,0

50'

6,5

54'

7,0

1°01'

8,0

От 400 до 500 включ.

32'

5,2

37'

6,0

43'

7,0

46'

7,5

49'

8,0

1°01'

10,0

От 500 до 630 включ.

32'

6,7

32'

7,6

43'

9,0

46'

9,5

48'

10,0

58'

12,0

От 630 до 800 включ.

-

-

-

-

42'

11,0

44'

11,5

46'

12,0

54'

14,0

От 800 до 1000 включ.

-

-

-

-

-

-

-

-

43'

14,0

49'

16,0

От 1000 до 1250 включ.

-

-

-

-

-

-

-

-

39'

16,0

49'

20,0

От 1250 до 1600 включ.

-

-

-

-

-

-

-

-

34'

20,0

46'

24,0

От 1600 до 2000 включ.

-

-

-

-

-

-

-

-

-

-

45'

30,0

От 2000 до 2500 включ.

-

-

-

-

-

-

-

-

-

-

-

-

Св. 2500

-

-

-

-

-

-

-

-

-

-

-

-

3.3 Классы уклонов для отливок, изготовляемых различными способами литья, следует выбирать по таблице А.1 (приложение А).

Таблица А.1 является открытой и позволяет вносить дополнения для новых технологических процессов, а также учитывать совершенствование существующих.

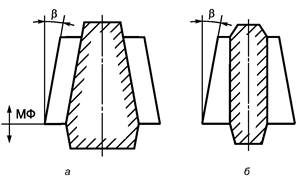

3.4 Есливстержневомящикетребуетсявыполнениеуклонанавертикальнойстенке,еговеличина должна соответствовать уклону модели, показанной на рисунке 2а для соблюдения равномерной толщины стенки. Допускается вариант, показанный на рисунке 2б.

МФ - плоскость разъема; b - величина уклона в градусах

Рисунок 2

3.5 В технических требованиях к чертежу отливки с нанесенными размерами отливки должен быть указан класс литейных уклонов. Требования к уклонам учитывает технолог при разработке технологии изготовления отливки.

Пример условного обозначения литейных уклонов класса 9 в технических требованиях на отливку:

Уклоны литейные - КУ9

3.6 Методы испытаний

Контроль выполнения литейных уклонов проводят на соответствие классу, указанному в технических требованиях на отливку.

3.7 Примеры выполнения литейных уклонов даны в приложении Б (рисунок Б.1).

Приложение А
(обязательное)

Выбор классов литейных уклонов

Таблица А.1

Литейные формы, формы для моделей, модели и стержневые ящики для способов их изготовления

Класс литейных уклонов для поверхностей

Процесс

Материал оснастки

Заливаемый сплав

наружных

внутренних

1 Вакуумная формовка

Металл

-

5-7

6-8

Дерево

-

7-9

8-10

2 Литье под давлением

Металл

Цинковый

8-10

11-13

Алюминиевый

10-12

13-15

Магниевый

11-13

14-16

Медный

12-14

15-17

Сталь

18-20

20-22

3 Литье в кокиль под низким давлением

Металл

Цинковый

9-11

12-14

Алюминиевый

11-13

12-14

Магниевый

14-19

15-17

Медный

13-15

16-18

Чугун

17-19

19-21

Сталь

19-20

20-22

4 Пресс-формы для изготовления моделей:

выплавляемых

-

-

7-9

9-11

выжигаемых

-

-

8-10

10-12

газифицируемых

-

-

10-11

10-12

5 Стержни, упрочняемые:

в холодной оснастке

Металл

-

12-14

13-15

в горячей оснастке

Металл

-

13-15

14-16

вне оснастки

Металл

-

15-17

17-19

Дерево

-

17-19

19-21

6 Литье в песчано-глинистые формы, степень механизации производства:

ручное, опочная

Дерево

-

18-20

20-22

поточно-механизированное

Дерево

-

17-19

19-21

Металл

-

16-18

18-20

полуавтоматизированное

Металл

-

15-17

17-19

автоматизированное

Металл

-

14-16

16-18

то же с автоматизированной системой управления технологическим процессом (импульс)

Металл

-

13-15

15-17

Автоматизированная формовочная линия, безопочная

Металл

-

16-18

18-20

7 Формы из холодно-твердеющих смесей

Металл

-

13-15

14-16

Дерево

-

14-16

16-18

8 Формы оболочковые

Металл

-

11-13

13-15

Примечание - В настоящей таблице указаны диапазоны классов литейных уклонов литейной оснастки для песчаных форм, стержней: меньшие значения относятся к маловлажным, высокопрочным смесям, при использовании литейной оснастки с высокой чистотой поверхности, соотношением диаметра к высоте отверстия (выступа) ³ 1, использованием поддержки болвана; средние значения относятся к смесям средней влажности, средней прочности, при использовании литейной оснастки со средней чистотой поверхности, соотношением диаметра к высоте отверстия (выступа) £ 1, использованием поддержки болвана; большие значения относятся к смесям повышенной влажности, пониженной прочности, при использовании модельного комплекта с высокой чистотой поверхности, соотношением диаметра к высоте отверстия (выступа) £ 1, без использования поддержки болвана.

В настоящей таблице указаны диапазоны классов литейных уклонов технологической оснастки металлических форм, пресс-форм для изготовления отливок, а также производства легкоплавких и выжигаемых моделей: меньшие значения относятся к условиям, обеспечивающим автоматизированное отслеживание времени нахождения отливки в форме или модели в пресс-форме, высокой чистоты рабочей поверхности оснастки, наличие высококачественных красок или смазок; средние значения относятся к условиям, обеспечивающим полуавтоматизированное отслеживание времени нахождения отливки в форме или модели в пресс-форме, средней чистоты рабочей поверхности оснастки, наличие качественных красок или смазок; большие значения относятся к условиям, обеспечивающим ручное отслеживание времени нахождения отливки в форме или модели в пресс-форме, пониженной чистоты рабочей поверхности оснастки, наличие красок или смазок.

(Поправка).

Приложение Б
(справочное)

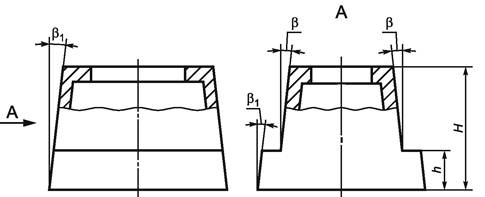

Примеры выполнения литейных уклонов

а

б

в

Н - большая высота ступенчатой формообразующей поверхности отливки; h - меньшая высота ступенчатой формообразующей поверхности отливки;
b - величина уклона в градусах; Ф - плоскость разъема формы

Рисунок Б.1

Библиография

[1] Трухов А.П., Сорокин Ю.А., Ершов М.Ю. и др. Технология литейного производства. Литье в песчаные формы. Учебник для ВУЗов, 2005 г., 571 с.

Ключевые слова: литейная оснастка, литейные уклоны
