ГОСТ
Р ИСО
|
Сталь
ПЕРЕВОД ЗНАЧЕНИЙ
ОТНОСИТЕЛЬНОГО УДЛИНЕНИЯ
Часть 2
СТАЛЬ АУСТЕНИТНАЯ
ISO
2566-2:1984
Steel - Conversion of elongation values - Part 2: Austenitic
steels
(IDT)
|
|
Москва Стандартинформ 2010 |
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 145 «Методы контроля металлопродукции» на основе аутентичного перевода стандарта, указанного в пункте 3, выполненного ФГУП «СТАНДАРТИНФОРМ»
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 декабря 2009 г. № 733-ст
3 Настоящий стандарт идентичен международному стандарту ИСО 2566-2:1984 «Сталь. Перевод значений относительного удлинения. Часть 2. Сталь аустенитная» (ISO 2566-2:1984 «Steel - Conversion of elongation values - Part 2: Austenitic steels»)
4 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования- на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
СОДЕРЖАНИЕ
|
5 Перевод из одной пропорциональной длины базы в другую пропорциональную длину базы.. 3 7 Перевод из пропорциональной длины базы в непропорциональную длину базы.. 4 |
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Сталь
ПЕРЕВОД ЗНАЧЕНИЙ
ОТНОСИТЕЛЬНОГО УДЛИНЕНИЯ
Часть 2
СТАЛЬ АУСТЕНИТНАЯ
Steel. Conversion of elongation values. Part 2. Austenitic steel
Дата введения - 2010-06-01
1 Область применения
Настоящий стандарт устанавливает способ перевода значений относительного удлинения при комнатной температуре после разрушения образца, полученных на различных пропорциональных и непропорциональных длинах баз, в другие длины баз.
Стандарт распространяется на аустенитные нержавеющие стали с пределом прочности на растяжение от 450 до 750 Н/мм2 после термообработки.
Способ перевода не распространяется на стали:
a) деформированные в холодном состоянии;
b) закаленные и отпущенные;
c) неаустенитные.
Этот
способ перевода не следует использовать, если длина базы превышает значение,
равное
,
а
также если отношение ширины к толщине испытуемого образца превышает 20.
2 Обозначения
Обозначения, применяемые в настоящем стандарте, приведены в таблице 1.
Таблица 1
|
Определение |
|
|
А |
Относительное удлинение на длине базы L0 после разрушения, полученное при испытаниях, % |
|
Аr |
Относительное удлинение на другой длине базы, для которой требуется перевод, % |
|
D |
Диаметр испытуемого образца |
|
L0 |
Исходная длина базы |
|
S0 |
Начальная площадь поперечного сечения испытуемого образца |
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 длина базы (gauge length): Любая длина параллельного участка испытуемого образца, которую используют для измерения деформации. Этот термин применяют для обозначения исходной длины базы L0, отмеченной на испытуемом образце, для определения относительного удлинения Л после разрушения.
3.2
пропорциональная длина базы (proportional gauge length): Длина базы,
имеющая установленную зависимость с квадратным корнем из поперечного сечения,
например
.
3.3 непропорциональная длина базы (non - proportional gauge length): Длина базы, не связанная определенным образом с площадью поперечного сечения испытуемого образца, которая имеет определенный размер, например 50 мм.
4 Основная формула
Данные настоящего стандарта основаны на формуле, полученной путем статистической оценки результатов испытаний, которые в упрощенном виде могут быть выражены следующим образом
(1)
где Аr - требуемое относительное удлинение на длине базы L0;
А - относительное
удлинение на длине базы .
При
длине базы
формула приобретает следующий вид
(2)
где А -
относительное удлинение на длине базы .
По формулам (1) и (2) рассчитаны значения показателей таблиц 2 - 22 и рисунков 1 - 5.
5 Перевод из одной пропорциональной длины базы в другую пропорциональную длину базы
Для переводов относительных удлинений используют коэффициенты умножения, определяемые по формуле (1). В таблице 2 приведены соотношения для ряда наиболее широко используемых пропорциональных длин образцов.
Подробные
переводы относительных удлинений, полученных на длине базы , в удлинения на
длине базы приведены в таблице 6.
6 Перевод из одной непропорциональной длины базы в другую непропорциональную длину базы для испытуемых образцов с одинаковой площадью поперечного сечения
Перевод значений относительных удлинений различных фиксированных длин баз на испытуемых образцах с одинаковой площадью поперечного сечения также выполняют используя коэффициенты. Коэффициенты перевода для длин баз 50, 80, 100 и 200 мм приведены в таблице 3.
7 Перевод из пропорциональной длины базы в непропорциональную длину базы
Коэффициенты перевода изменяются в соответствии с площадью поперечного сечения непропорционального испытуемого образца.
В
таблице 4
приведены коэффициенты умножения для перевода относительного удлинения на длине
базы
в эквивалентное
удлинение для постоянных длин баз, равных 50, 80, 100 и 200 мм для диапазона
площадей поперечного сечения. Для переводов в обратном порядке, т.е. удлинения
на постоянной длине базы в эквивалентное удлинение на базе , используют
обратные значения коэффициентов.
Пример - Относительное
удлинение 20 % на длине базы эквивалентно 20 ∙
1,046 = 20,9 % на образце шириной 25 мм, толщиной 6 мм с длиной базы 50 мм
(таблица 4).
Из приведенного примера видно, что переводы, включающие другие пропорциональные длины баз, могут быть получены в результате предварительного или последующего использования коэффициентов, представленных в таблице 2.
Таблицы
7 -
10
можно использовать для того, чтобы получить некоторые из таких переводов, а
таблицы 15
- 18
- для получения относительного удлинения на стандартной длине базы,
соответствующей длине базы .
Таким
же образом таблицы 11 - 14 используют для перевода для
базы , а таблицы 19 - 22 - для относительных
удлинений на фиксированных длинах баз в соответствующие удлинения на базе
8 Перевод из непропорциональной длины базы в другую непропорциональную длину базы для испытуемых образцов с различной площадью поперечного сечения
Эти
вычисления предпочтительно выполнять в два этапа с начальным переводом на базу .
Пример - Определить относительное удлинение, равное 24 %, при длине базы 200 мм для испытуемого образца сечением 40×15 мм и для образцов сечением 30×10 мм с длиной базы 200, 100, 50 мм.
24
∙ 1/0,957 = 25,1%
на базе (таблица 4);
25,1 ∙ 0,916 = 23,0 % на образце сечением 30×10 мм с длиной базы 200 мм;
25,1 ∙ 1,000 = 25,1% на образце сечением 30×10 мм с длиной базы 100 мм;
25,1 ∙ 1,093 = 27,4 % на образце сечением 30×10 мм с длиной базы 50 мм.
Относительное удлинение для других пропорциональных длин баз могут быть получены с использованием коэффициентов, представленных в таблице 2.
9 Применение рисунков 1 - 5
9.1 Рисунки 1 - 5 могут быть использованы в качестве альтернативного метода для ускоренного выполнения перевода относительных удлинений.
9.2

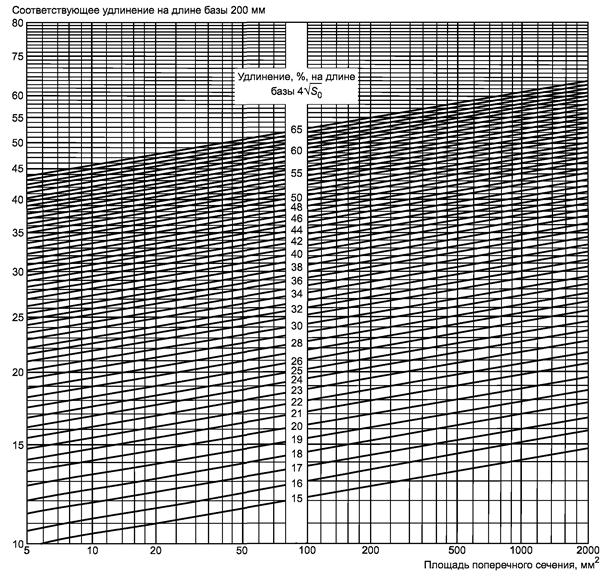

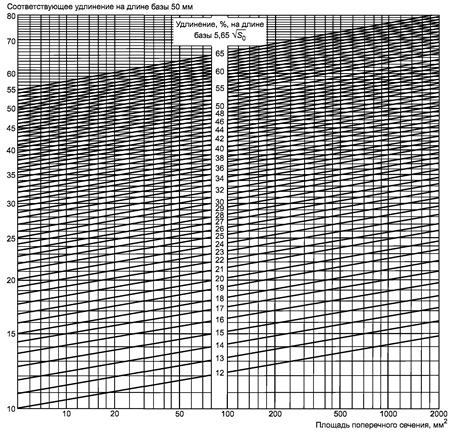

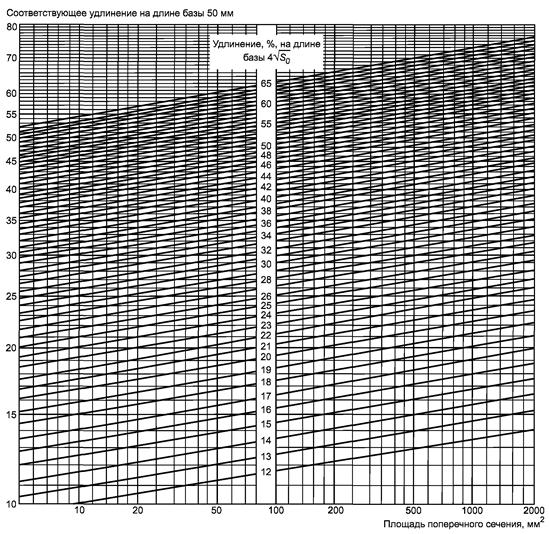

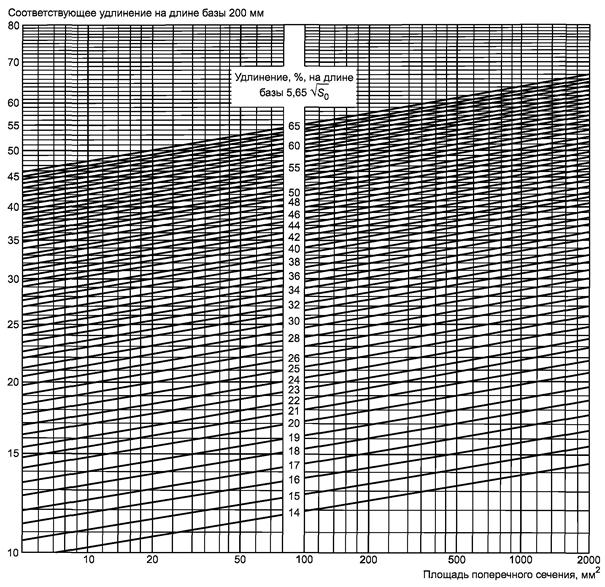

Рисунки 1
- 4
могут быть использованы для переводов между длинами баз и 50 мм; и 200 мм; и 50 мм и и 200 мм,
соответственно.
Пример
-
Требуется найти относительное удлинение на базе и , эквивалентное
удлинению 25 % на длине базы 200 мм для испытуемого образца с поперечным
сечением 25×12,5 мм, площадью 312,5 мм2.
Пересечение
этой ординаты с абсциссой, представляющей относительное удлинение 25 % при
длине базы 200 мм, лежит на наклонной линии, представляющей относительное
удлинение 27,2 % на базе
на рисунке 2 и в
точке, относящейся к наклонным линиям на рисунке 4, приближающейся к
относительному удлинению 28,8 % на базе .

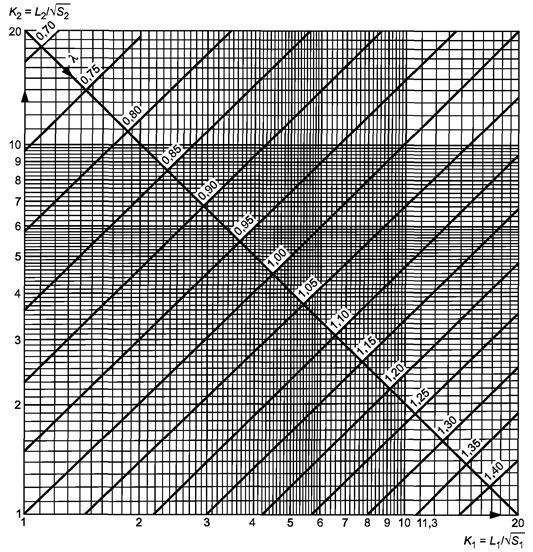

9.3 Рисунок 5 можно использовать для расчета всех переводов относительного удлинения. Формулу, приведенную в разделе 4 , можно представить в виде
(3)
где К и К2 - коэффициенты пропорциональности между любыми двумя образцами для испытаний, рассчитываемые по формулам:
(4)
(5)
На рисунке 5 показаны значения λ1;2 = (K1/K2)0,127.
Для того, чтобы использовать рисунок 5, необходимо выполнить следующие операции:
a)
вычислить величину пропорциональности
для двух
испытуемых образцов;
b) определить графически коэффициент
c) полученное относительное удлинение составит
Пример - Определить относительное удлинение, эквивалентное 24 %, для испытуемого образца сечением 40×15 мм при длине базы 200 мм и для испытуемого образца сечением 30×10 мм с длиной базы, равной 100 мм.
a)
b) Из рисунка 5 λ1;2 = 1,04;
c) Искомое относительное удлинение составляет 24×1,04 = 25,0 %.
Таблица 2 - Коэффициенты перевода для пропорциональных длин баз
|
Коэффициент перевода в |
|||||||
|
|
|
|
|
4D |
5D |
8D |
|
|
|
1,000 |
0,957 |
0,913 |
0,876 |
0,985 |
0,957 |
0,902 |
|
|
1,045 |
1,000 |
0,954 |
0,916 |
1,029 |
1,000 |
0,942 |
|
|
1,095 |
1,048 |
1,000 |
0,956 |
1,078 |
1,048 |
0, 987 |
|
|
1,141 |
1,092 |
1,042 |
1,000 |
1,124 |
1,092 |
1,029 |
|
4d |
1,015 |
0,972 |
0,928 |
0,890 |
1,000 |
0,972 |
0,916 |
|
5d |
1,045 |
1,000 |
0,954 |
0,916 |
1,029 |
1,000 |
0,942 |
|
8d |
1,109 |
1,161 |
1,013 |
0,972 |
1,092 |
1,062 |
1,000 |
Таблица 3 - Коэффициенты перевода1) для непропорциональных длин баз
|
Коэффициент перевода в |
||||
|
50 мм |
80 мм |
100 мм |
200 мм |
|
|
50 мм |
1,000 |
0,942 |
0,916 |
0,839 |
|
80 мм |
1,062 |
1,000 |
0,972 |
0,890 |
|
100 мм |
1,092 |
1,029 |
1,000 |
0,916 |
|
200 мм |
1,193 |
1,123 |
1,092 |
1,000 |
|
1) При условии, что площади поперечных сечений равны. |
||||
Таблица 4 - Коэффициенты перевода из длины базы в непропорциональную длину базы
|
Коэффициент для удлинений на непропорциональной длине базы |
Площадь поперечного сечения образца для испытаний, мм2 |
Коэффициент для удлинений на непропорциональной длине базы |
|||||||
|
200 мм |
100 мм |
80 мм |
50 мм |
200 мм |
100 мм |
80 мм |
50 мм |
||
|
5 |
0,706 |
0,771 |
0,794 |
0,842 |
340 |
0,923 |
1,008 |
1,037 |
1,101 |
|
10 |
0,738 |
0,806 |
0,829 |
0,880 |
350 |
0,925 |
1,010 |
1,039 |
1,103 |
|
15 |
0,757 |
0,827 |
0,851 |
0,903 |
360 |
0,927 |
1,012 |
1,041 |
1,105 |
|
20 |
0,771 |
0,842 |
0,867 |
0,920 |
370 |
0,928 |
1,014 |
1,043 |
1,107 |
|
25 |
0,782 |
0,854 |
0,879 |
0,933 |
380 |
0,930 |
1,016 |
1,045 |
1,109 |
|
30 |
0,792 |
0,864 |
0,889 |
0,944 |
390 |
0,932 |
1,017 |
1,047 |
1,111 |
|
35 |
0,779 |
0,873 |
0,898 |
0,953 |
400 |
0,933 |
1,019 |
1,048 |
1,113 |
|
40 |
0,806 |
0,880 |
0,906 |
0,961 |
410 |
0,935 |
1,021 |
1,050 |
1,114 |
|
45 |
0,812 |
0,887 |
0,912 |
0,969 |
420 |
0,936 |
1,022 |
1,051 |
1,116 |
|
50 |
0,818 |
0,893 |
0,919 |
0,975 |
430 |
0,937 |
1,024 |
1,053 |
1,118 |
|
55 |
0,823 |
0,898 |
0,924 |
0,981 |
440 |
0,939 |
1,025 |
1,055 |
1,119 |
|
60 |
0,827 |
0,903 |
0,929 |
0,986 |
450 |
0,940 |
1,027 |
1,056 |
1,121 |
|
70 |
0,835 |
0,912 |
0,938 |
0,996 |
460 |
0,941 |
1,028 |
1,058 |
1,123 |
|
80 |
0,842 |
0,920 |
0,946 |
1,005 |
470 |
0,943 |
1,029 |
1,059 |
1,124 |
|
90 |
0,849 |
0,927 |
0,953 |
1,012 |
480 |
0,944 |
1,031 |
1,060 |
1,126 |
|
100 |
0,854 |
0,933 |
0,960 |
1,019 |
490 |
0,945 |
1,032 |
1,062 |
1,127 |
|
110 |
0,860 |
0,939 |
0,966 |
1,025 |
500 |
0,946 |
1,033 |
1,063 |
1,129 |
|
120 |
0,864 |
0,944 |
0,971 |
1,031 |
550 |
0,952 |
1,040 |
1,070 |
1,135 |
|
130 |
0,869 |
0,949 |
0,976 |
1,036 |
600 |
0,957 |
1,045 |
1,076 |
1,142 |
|
140 |
0,873 |
0,953 |
0,981 |
1,041 |
650 |
0,962 |
1,051 |
1,081 |
1,148 |
|
150 |
0,877 |
0,957 |
0,985 |
1,045 |
700 |
0,967 |
1,056 |
1,086 |
1,153 |
|
160 |
0,880 |
0,961 |
0,989 |
1,050 |
750 |
0,971 |
1,060 |
1,091 |
1,158 |
|
170 |
0,884 |
0,965 |
0,993 |
1,054 |
800 |
0,975 |
1,065 |
1,095 |
1,163 |
|
180 |
0,887 |
0,969 |
0,996 |
1,058 |
850 |
0,979 |
1,069 |
1,100 |
1,167 |
|
190 |
0,890 |
0,972 |
1,000 |
1,061 |
900 |
0,982 |
1,073 |
1,104 |
1,171 |
|
200 |
0,893 |
0,975 |
1,003 |
1,065 |
950 |
0,986 |
1,076 |
1,107 |
1,176 |
|
210 |
0,896 |
0,978 |
1,006 |
1,068 |
1000 |
0,989 |
1,080 |
1,111 |
1,179 |
|
220 |
0,898 |
0,981 |
1,009 |
1,071 |
1050 |
0,992 |
1,083 |
1,114 |
1,183 |
|
230 |
0,901 |
0,984 |
1,012 |
1,074 |
1100 |
0,995 |
1,087 |
1,118 |
1,187 |
|
240 |
0,903 |
0,986 |
1,015 |
1,077 |
1150 |
0,998 |
1,090 |
1,121 |
1,190 |
|
250 |
0,906 |
0,989 |
1,017 |
1,080 |
1200 |
1,000 |
1,093 |
1,124 |
1,193 |
|
260 |
0,908 |
0,991 |
1,020 |
1,083 |
1250 |
1,003 |
1,095 |
1,127 |
1,196 |
|
270 |
0,910 |
0,994 |
1,022 |
1,085 |
1300 |
1,006 |
1,098 |
1,130 |
1,199 |
|
280 |
0,912 |
0,996 |
1,025 |
1,088 |
1350 |
1,008 |
1,101 |
1,132 |
1,202 |
|
290 |
0,914 |
0,998 |
1,027 |
1,090 |
1400 |
1,010 |
1,103 |
1,135 |
1,205 |
|
300 |
0,916 |
1,000 |
1,029 |
1,093 |
1450 |
1,013 |
1,106 |
1,138 |
1,208 |
|
310 |
0,918 |
1,003 |
1,031 |
1,095 |
1500 |
1,015 |
1,108 |
1,140 |
1,210 |
|
320 |
0,920 |
1,005 |
1,033 |
1,097 |
1550 |
1,017 |
1,110 |
1,142 |
1,213 |
|
330 |
0,922 |
1,007 |
1,035 |
1,099 |
1600 |
1,019 |
1,113 |
1,145 |
1,215 |
|
1650 |
1,021 |
1,115 |
1,147 |
1,217 |
2350 |
1,044 |
1,140 |
1,173 |
1,245 |
|
1700 |
1,023 |
1,117 |
1,149 |
1,220 |
2400 |
1,045 |
1,142 |
1,175 |
1,247 |
|
1750 |
1,025 |
1,119 |
1,151 |
1,222 |
2450 |
1,047 |
1,143 |
1,176 |
1,248 |
|
1800 |
1,027 |
1,121 |
1,153 |
1,224 |
2500 |
1,048 |
1,145 |
1,178 |
1,250 |
|
1850 |
1,028 |
1,123 |
1,155 |
1,226 |
2550 |
1,050 |
1,146 |
1,179 |
1,252 |
|
1900 |
1,030 |
1,125 |
1,157 |
1,228 |
2600 |
1,051 |
1,148 |
1,181 |
1,253 |
|
1950 |
1,032 |
1,127 |
1,159 |
1,230 |
2650 |
1,052 |
1,149 |
1,182 |
1,255 |
|
2000 |
1,033 |
1,129 |
1,161 |
1,232 |
2700 |
1,053 |
1,150 |
1,183 |
1,256 |
|
2050 |
1,035 |
1,130 |
1,163 |
1,234 |
2750 |
1,055 |
1,152 |
1,185 |
1,258 |
|
2100 |
1,037 |
1,132 |
1,165 |
1,236 |
2800 |
1,056 |
1,153 |
1,186 |
1,259 |
|
2150 |
1,038 |
1,134 |
1,166 |
1,238 |
2850 |
1,057 |
1,154 |
1,187 |
1,260 |
|
2200 |
1,040 |
1,135 |
1,168 |
1,240 |
2900 |
1,058 |
1,156 |
1,189 |
1,262 |
|
2250 |
1,041 |
1,137 |
1,170 |
1,242 |
2950 |
1,059 |
1,157 |
1,190 |
1,263 |
|
2300 |
1,043 |
1,139 |
1,171 |
1,243 |
3000 |
1,060 |
1,158 |
1,191 |
1,265 |
Значения коэффициентов в графе «Коэффициент для удлинений на непропорциональной длине базы» рассчитаны по формуле
(6)
Для
перехода от значений на длине базы к значениям
удлинений на непропорциональной длине базы необходимо умножить их на
соответствующий коэффициент.
Для
перехода от значений для непропорциональной длины базы к значениям на длине
базы необходимо разделить их на
соответствующий коэффициент (рисунки 1 и 2).
Таблица 5 -
Коэффициенты перевода удлинений на длине базы в удлинения на
непропорциональной длине базы
|
Площадь поперечного сечения образца для испытаний, мм2 |
Коэффициент для удлинений на непропорциональной длине базы |
Площадь поперечного сечения образца для испытаний, мм2 |
Коэффициент для удлинений на непропорциональной длине базы |
||||||
|
200 мм |
100 мм |
80 мм |
50 мм |
200 мм |
100 мм |
80 мм |
50 мм |
||
|
5 |
0,673 |
0,734 |
0,756 |
0,802 |
80 |
0,802 |
0,876 |
0,901 |
0,956 |
|
10 |
0,703 |
0,767 |
0,790 |
0,838 |
90 |
0,808 |
0,882 |
0,908 |
0,964 |
|
15 |
0,721 |
0,787 |
0,810 |
0,860 |
100 |
0,813 |
0,888 |
0,914 |
0,970 |
|
20 |
0,734 |
0,802 |
0,825 |
0,876 |
110 |
0,818 |
0,894 |
0,919 |
0,976 |
|
25 |
0,745 |
0,813 |
0,837 |
0,888 |
120 |
0,823 |
0,899 |
0,924 |
0,981 |
|
30 |
0,754 |
0,823 |
0,847 |
0,899 |
130 |
0,827 |
0,903 |
0,929 |
0,986 |
|
35 |
0,761 |
0,831 |
0,855 |
0,907 |
140 |
0,831 |
0,907 |
0,934 |
0,991 |
|
40 |
0,767 |
0,838 |
0,862 |
0,915 |
150 |
0,835 |
0,911 |
0,938 |
0,995 |
|
45 |
0,773 |
0,844 |
0,869 |
0,922 |
160 |
0,838 |
0,915 |
0,941 |
0,999 |
|
50 |
0,778 |
0,850 |
0,874 |
0,928 |
170 |
0,841 |
0,919 |
0,945 |
1,003 |
|
55 |
0,783 |
0,855 |
0,880 |
0,934 |
180 |
0,844 |
0,922 |
0,949 |
1,007 |
|
60 |
0,787 |
0,860 |
0,885 |
0,939 |
190 |
0,847 |
0,925 |
0,952 |
1,010 |
|
70 |
0,796 |
0,868 |
0,893 |
0,948 |
200 |
0,850 |
0,928 |
0,955 |
1,014 |
|
210 |
0,853 |
0,931 |
0,958 |
1,017 |
1050 |
0,944 |
1,031 |
1,061 |
1,126 |
|
220 |
0,855 |
0,934 |
0,961 |
1,020 |
1100 |
0,947 |
1,034 |
1,064 |
1,130 |
|
230 |
0,858 |
0,937 |
0,963 |
1,023 |
1150 |
0,950 |
1,037 |
1,067 |
1,133 |
|
240 |
0,860 |
0,939 |
0,966 |
1,025 |
1200 |
0,952 |
1,040 |
1,070 |
1,136 |
|
250 |
0,862 |
0,941 |
0,969 |
1,028 |
1250 |
0,955 |
1,043 |
1,073 |
1,139 |
|
260 |
0,864 |
0,944 |
0,971 |
1,031 |
1300 |
0,957 |
1,045 |
1,075 |
1,142 |
|
270 |
0,866 |
0,946 |
0,973 |
1,033 |
1350 |
0,960 |
1,048 |
1,078 |
1,144 |
|
280 |
0,868 |
0,948 |
0,976 |
1,036 |
1400 |
0,962 |
1,050 |
1,081 |
1,147 |
|
290 |
0,870 |
0,950 |
0,978 |
1,038 |
1450 |
0,964 |
1,053 |
1,083 |
1,150 |
|
300 |
0,872 |
0,952 |
0,980 |
1,040 |
1500 |
0,966 |
1,055 |
1,085 |
1,152 |
|
310 |
0,874 |
0,954 |
0,982 |
1,042 |
1550 |
0,968 |
1,057 |
1,088 |
1,154 |
|
320 |
0,876 |
0,956 |
0,984 |
1,044 |
1600 |
0,970 |
1,059 |
1,090 |
1,157 |
|
330 |
0,877 |
0,958 |
0,986 |
1,046 |
1650 |
0,972 |
1,061 |
1,092 |
1,159 |
|
340 |
0,879 |
0,960 |
0,988 |
1,048 |
1700 |
0,974 |
1,063 |
1,094 |
1,161 |
|
350 |
0,881 |
0,962 |
0,989 |
1,050 |
1750 |
0,976 |
1,065 |
1,096 |
1,163 |
|
360 |
0,882 |
0,964 |
0,991 |
1,052 |
1800 |
0,977 |
1,067 |
1,098 |
1,165 |
|
370 |
0,884 |
0,965 |
0,993 |
1,054 |
1850 |
0,979 |
1,069 |
1,100 |
1,167 |
|
380 |
0,885 |
0,967 |
0,995 |
1,056 |
1900 |
0,981 |
1,071 |
1,102 |
1,169 |
|
390 |
0,887 |
0,968 |
0,996 |
1,058 |
1950 |
0,982 |
1,073 |
1,103 |
1,171 |
|
400 |
0,888 |
0,970 |
0,998 |
1,059 |
2000 |
0,984 |
1,074 |
1,105 |
1,173 |
|
410 |
0,890 |
0,972 |
0,999 |
1,061 |
2050 |
0,985 |
1,076 |
1,107 |
1,175 |
|
420 |
0,891 |
0,973 |
1,001 |
1,063 |
2100 |
0,987 |
1,078 |
1,109 |
1,177 |
|
430 |
0,892 |
0,974 |
1,002 |
1,064 |
2150 |
0,988 |
1,079 |
1,110 |
1,179 |
|
440 |
0,894 |
0,976 |
1,004 |
1,066 |
2200 |
0,990 |
1,081 |
1,112 |
1,180 |
|
450 |
0,895 |
0,977 |
1,005 |
1,067 |
2250 |
0,991 |
1,082 |
1,114 |
1,182 |
|
460 |
0,896 |
0,979 |
1,007 |
1,069 |
2300 |
0,993 |
1,084 |
1,115 |
1,184 |
|
470 |
0,897 |
0,980 |
1,008 |
1,070 |
2350 |
0,994 |
1,085 |
1,117 |
1,185 |
|
480 |
0,899 |
0,981 |
1,010 |
1,072 |
2400 |
0,995 |
1,087 |
1,118 |
1,187 |
|
490 |
0,900 |
0,983 |
1,011 |
1,073 |
2450 |
0,997 |
1,088 |
1,120 |
1,188 |
|
500 |
0,901 |
0,984 |
1,012 |
1,074 |
2500 |
0,998 |
1,090 |
1,121 |
1,190 |
|
550 |
0,906 |
0,990 |
1,018 |
1,081 |
2550 |
0,999 |
1,091 |
1,122 |
1,191 |
|
600 |
0,911 |
0,995 |
1,024 |
1,087 |
2600 |
1,000 |
1,092 |
1,124 |
1,193 |
|
650 |
0,916 |
1,000 |
1,029 |
1,092 |
2650 |
1,002 |
1,094 |
1,125 |
1,194 |
|
700 |
0,920 |
1,005 |
1,034 |
1,098 |
2700 |
1,003 |
1,095 |
1,127 |
1,196 |
|
750 |
0,924 |
1,010 |
1,039 |
1,102 |
2750 |
1,004 |
1,096 |
1,128 |
1,197 |
|
800 |
0,928 |
1,014 |
1,043 |
1,107 |
2800 |
1,005 |
1,098 |
1,129 |
1,199 |
|
850 |
0,932 |
1,018 |
1,047 |
1,111 |
2850 |
1,006 |
1,099 |
1,130 |
1,200 |
|
900 |
0,935 |
1,021 |
1,051 |
1,115 |
2900 |
1,007 |
1,100 |
1,132 |
1,201 |
|
950 |
0,938 |
1,025 |
1,054 |
1,119 |
2950 |
1,008 |
1,101 |
1,133 |
1,203 |
|
1000 |
0,941 |
1,028 |
1,058 |
1,123 |
3000 |
1,010 |
1,102 |
1,134 |
1,204 |
Коэффициенты,
представленные в графе «Коэффициент для удлинений на непропорциональной длине базы», дают
значение
Для
перехода от значений на длине базы к значениям на
непропорциональной длине базы необходимо умножить их на соответствующий
коэффициент.
Для
перехода от значений для непропорциональной длины базы к значениям на базе необходимо разделить
их на соответствующий коэффициент (рисунки 3 и 4).
Таблица 6 - Значения
удлинений1) на длине базы , соответствующие значениям удлинений,
полученным на длине базы
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
Соответствующее удлинение, %,
на длине базы |
||||||||||
|
10 |
10 |
11 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|
20 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
|
30 |
29 |
30 |
31 |
32 |
33 |
33 |
34 |
35 |
36 |
37 |
|
40 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
|
50 |
48 |
49 |
50 |
51 |
52 |
53 |
54 |
55 |
56 |
56 |
|
1) Множитель 0,957. Значения округлены до ближайшего целого числа. |
||||||||||
Таблица 7 - Значения
удлинений1) на длине базы , соответствующие значениям удлинений,
полученным на длине базы 50 мм
|
Соответствующее удлинение, %,
на длине базы |
||||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
12 |
11 |
11 |
10 |
10 |
10 |
10 |
10 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
8 |
8 |
8 |
8 |
8 |
|
11 |
13 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
|
12 |
14 |
14 |
13 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
13 |
15 |
15 |
14 |
14 |
13 |
13 |
13 |
12 |
11 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
10 |
|
14 |
17 |
16 |
15 |
15 |
14 |
14 |
14 |
13 |
12 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
11 |
11 |
|
15 |
18 |
17 |
16 |
16 |
15 |
15 |
15 |
14 |
13 |
14 |
14 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
|
16 |
19 |
18 |
17 |
17 |
16 |
16 |
16 |
15 |
14 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
|
17 |
20 |
19 |
18 |
18 |
17 |
17 |
17 |
16 |
15 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
|
18 |
21 |
20 |
20 |
19 |
18 |
18 |
18 |
17 |
16 |
17 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
15 |
14 |
|
19 |
23 |
22 |
21 |
20 |
19 |
19 |
19 |
18 |
17 |
18 |
17 |
16 |
17 |
17 |
16 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
|
20 |
24 |
23 |
22 |
21 |
20 |
20 |
20 |
19 |
18 |
19 |
18 |
17 |
18 |
18 |
17 |
17 |
17 |
17 |
17 |
17 |
16 |
16 |
|
21 |
25 |
24 |
23 |
22 |
21 |
21 |
21 |
20 |
19 |
19 |
19 |
18 |
19 |
18 |
18 |
18 |
18 |
18 |
18 |
17 |
17 |
17 |
|
22 |
26 |
25 |
24 |
23 |
22 |
22 |
22 |
21 |
20 |
20 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
|
23 |
27 |
26 |
25 |
24 |
23 |
23 |
23 |
22 |
21 |
21 |
20 |
19 |
20 |
20 |
20 |
20 |
20 |
20 |
19 |
19 |
19 |
18 |
|
24 |
28 |
27 |
26 |
25 |
24 |
24 |
24 |
23 |
22 |
22 |
21 |
20 |
21 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
19 |
19 |
|
25 |
30 |
28 |
27 |
26 |
25 |
25 |
25 |
24 |
23 |
23 |
22 |
21 |
22 |
22 |
22 |
22 |
21 |
21 |
21 |
21 |
20 |
20 |
|
26 |
31 |
30 |
28 |
27 |
26 |
26 |
26 |
25 |
24 |
24 |
23 |
22 |
23 |
23 |
23 |
22 |
22 |
22 |
22 |
21 |
21 |
21 |
|
27 |
32 |
31 |
29 |
28 |
27 |
27 |
26 |
26 |
25 |
25 |
24 |
23 |
24 |
24 |
23 |
23 |
23 |
23 |
23 |
22 |
22 |
22 |
|
28 |
33 |
32 |
30 |
29 |
28 |
28 |
27 |
26 |
26 |
26 |
25 |
24 |
25 |
25 |
24 |
24 |
24 |
24 |
23 |
23 |
23 |
22 |
|
29 |
34 |
33 |
32 |
30 |
29 |
29 |
28 |
27 |
26 |
26 |
26 |
25 |
26 |
25 |
25 |
25 |
25 |
25 |
24 |
24 |
24 |
23 |
|
30 |
36 |
34 |
33 |
31 |
30 |
30 |
29 |
28 |
27 |
27 |
26 |
26 |
27 |
26 |
26 |
26 |
26 |
25 |
25 |
25 |
24 |
24 |
|
31 |
37 |
35 |
34 |
32 |
31 |
31 |
30 |
29 |
28 |
28 |
27 |
26 |
27 |
27 |
27 |
27 |
26 |
26 |
26 |
26 |
25 |
25 |
|
32 |
38 |
36 |
35 |
33 |
32 |
32 |
31 |
30 |
29 |
29 |
28 |
27 |
28 |
28 |
28 |
28 |
27 |
27 |
27 |
26 |
26 |
26 |
|
33 |
39 |
37 |
36 |
34 |
33 |
33 |
32 |
31 |
30 |
30 |
29 |
28 |
29 |
29 |
29 |
28 |
28 |
28 |
28 |
27 |
27 |
26 |
|
34 |
40 |
39 |
37 |
35 |
34 |
34 |
33 |
32 |
31 |
31 |
30 |
29 |
30 |
30 |
29 |
29 |
29 |
29 |
28 |
28 |
28 |
27 |
|
35 |
42 |
40 |
38 |
36 |
35 |
35 |
34 |
33 |
32 |
31 |
31 |
30 |
31 |
31 |
30 |
30 |
30 |
30 |
29 |
29 |
28 |
28 |
|
36 |
43 |
41 |
39 |
37 |
36 |
36 |
35 |
34 |
33 |
33 |
31 |
31 |
32 |
32 |
31 |
31 |
31 |
31 |
30 |
30 |
29 |
29 |
|
37 |
44 |
42 |
40 |
38 |
38 |
37 |
36 |
35 |
34 |
34 |
33 |
31 |
33 |
32 |
32 |
32 |
32 |
31 |
31 |
31 |
30 |
30 |
|
38 |
45 |
43 |
41 |
40 |
39 |
38 |
37 |
36 |
35 |
35 |
34 |
33 |
34 |
33 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
30 |
|
39 |
46 |
44 |
42 |
41 |
40 |
39 |
38 |
37 |
36 |
36 |
35 |
34 |
35 |
34 |
34 |
34 |
33 |
33 |
33 |
32 |
32 |
31 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 8 - Значения
удлинений1) на длине базы , соответствующие значениям удлинений,
полученным на длине базы 80 мм
|
Фактическое удлинение, %, на длине базы 80 мм |
Соответствующее удлинение, %,
на длине базы |
|||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
13 |
12 |
12 |
11 |
11 |
11 |
10 |
10 |
10 |
10 |
10 |
10 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
8 |
|
11 |
14 |
13 |
13 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
9 |
9 |
|
12 |
15 |
14 |
14 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
10 |
10 |
|
13 |
16 |
16 |
15 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
|
14 |
18 |
17 |
16 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
|
15 |
19 |
18 |
17 |
17 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
|
16 |
20 |
19 |
18 |
18 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
14 |
|
17 |
21 |
20 |
20 |
19 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
14 |
|
18 |
23 |
22 |
21 |
20 |
19 |
19 |
19 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
16 |
16 |
15 |
|
19 |
24 |
23 |
22 |
21 |
20 |
20 |
20 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
17 |
17 |
16 |
16 |
|
20 |
25 |
24 |
23 |
22 |
22 |
21 |
21 |
20 |
20 |
20 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
18 |
18 |
17 |
17 |
|
21 |
26 |
25 |
24 |
23 |
23 |
22 |
22 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
19 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
|
22 |
28 |
27 |
25 |
24 |
24 |
23 |
23 |
22 |
22 |
22 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
20 |
20 |
19 |
19 |
19 |
|
23 |
29 |
28 |
27 |
25 |
25 |
24 |
24 |
23 |
23 |
23 |
22 |
22 |
22 |
21 |
21 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
|
24 |
30 |
29 |
28 |
27 |
26 |
25 |
25 |
24 |
24 |
24 |
23 |
23 |
23 |
22 |
22 |
22 |
22 |
22 |
21 |
21 |
21 |
20 |
|
25 |
32 |
30 |
29 |
28 |
27 |
26 |
26 |
25 |
25 |
25 |
24 |
24 |
24 |
23 |
23 |
23 |
23 |
23 |
22 |
22 |
22 |
21 |
|
26 |
33 |
31 |
30 |
29 |
28 |
27 |
27 |
26 |
26 |
26 |
25 |
25 |
24 |
24 |
24 |
24 |
24 |
23 |
23 |
23 |
22 |
22 |
|
27 |
34 |
33 |
31 |
30 |
29 |
29 |
28 |
27 |
27 |
27 |
26 |
26 |
25 |
25 |
25 |
25 |
24 |
24 |
24 |
24 |
23 |
23 |
|
28 |
35 |
34 |
32 |
31 |
30 |
30 |
29 |
28 |
28 |
28 |
27 |
27 |
26 |
26 |
26 |
26 |
25 |
25 |
25 |
25 |
24 |
24 |
|
29 |
37 |
35 |
33 |
32 |
31 |
31 |
30 |
29 |
29 |
29 |
28 |
28 |
27 |
27 |
27 |
26 |
26 |
26 |
26 |
25 |
25 |
25 |
|
30 |
38 |
36 |
35 |
33 |
32 |
32 |
31 |
30 |
30 |
29 |
29 |
29 |
28 |
28 |
28 |
27 |
27 |
27 |
27 |
26 |
26 |
25 |
|
31 |
39 |
37 |
36 |
34 |
33 |
33 |
32 |
31 |
31 |
30 |
30 |
30 |
29 |
29 |
29 |
28 |
28 |
28 |
28 |
27 |
27 |
26 |
|
32 |
40 |
39 |
37 |
35 |
34 |
34 |
33 |
32 |
32 |
31 |
31 |
31 |
30 |
30 |
29 |
29 |
29 |
29 |
28 |
28 |
28 |
27 |
|
33 |
42 |
40 |
38 |
36 |
36 |
35 |
34 |
34 |
33 |
32 |
32 |
31 |
31 |
31 |
30 |
30 |
30 |
30 |
29 |
29 |
28 |
28 |
|
34 |
43 |
41 |
39 |
38 |
37 |
36 |
35 |
35 |
34 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
31 |
31 |
30 |
30 |
29 |
29 |
|
35 |
44 |
42 |
40 |
39 |
38 |
37 |
36 |
36 |
35 |
34 |
34 |
33 |
33 |
33 |
32 |
32 |
32 |
32 |
31 |
31 |
30 |
30 |
|
36 |
45 |
43 |
42 |
40 |
39 |
38 |
38 |
37 |
36 |
35 |
35 |
34 |
34 |
33 |
33 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
|
37 |
47 |
45 |
43 |
41 |
40 |
39 |
39 |
38 |
37 |
36 |
36 |
35 |
35 |
34 |
34 |
34 |
34 |
33 |
33 |
32 |
32 |
31 |
|
38 |
48 |
46 |
44 |
42 |
41 |
40 |
40 |
39 |
38 |
37 |
37 |
36 |
36 |
35 |
35 |
35 |
34 |
34 |
34 |
33 |
33 |
32 |
|
39 |
49 |
47 |
45 |
43 |
42 |
41 |
41 |
40 |
39 |
38 |
38 |
37 |
37 |
36 |
36 |
36 |
35 |
35 |
35 |
34 |
34 |
33 |
|
40 |
50 |
48 |
46 |
44 |
43 |
42 |
42 |
41 |
40 |
39 |
39 |
38 |
38 |
37 |
37 |
37 |
36 |
36 |
36 |
35 |
34 |
34 |
|
41 |
52 |
49 |
47 |
45 |
44 |
43 |
43 |
42 |
41 |
40 |
40 |
39 |
39 |
38 |
38 |
37 |
37 |
37 |
36 |
36 |
35 |
35 |
|
42 |
53 |
51 |
48 |
46 |
45 |
44 |
44 |
43 |
42 |
41 |
41 |
40 |
40 |
39 |
39 |
38 |
38 |
38 |
37 |
37 |
36 |
36 |
|
43 |
54 |
52 |
50 |
47 |
46 |
45 |
45 |
44 |
43 |
42 |
42 |
41 |
40 |
40 |
40 |
39 |
39 |
39 |
38 |
38 |
37 |
37 |
|
44 |
55 |
53 |
51 |
49 |
47 |
46 |
46 |
45 |
44 |
43 |
43 |
42 |
41 |
41 |
41 |
40 |
40 |
40 |
39 |
39 |
38 |
37 |
|
45 |
57 |
54 |
52 |
50 |
48 |
47 |
47 |
46 |
45 |
44 |
44 |
43 |
42 |
42 |
41 |
41 |
41 |
41 |
40 |
39 |
39 |
38 |
|
46 |
58 |
55 |
53 |
51 |
50 |
48 |
48 |
47 |
46 |
45 |
45 |
44 |
43 |
43 |
42 |
42 |
42 |
41 |
41 |
40 |
40 |
39 |
|
47 |
59 |
57 |
54 |
52 |
51 |
49 |
49 |
48 |
47 |
46 |
46 |
45 |
44 |
44 |
43 |
43 |
43 |
42 |
42 |
41 |
40 |
40 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 9 - Значения
удлинений1) на длине базы , соответствующие значениям удлинений,
полученным на длине базы 100 мм
|
Фактическое удлинение, %, на длине базы 100 мм |
Соответствующее удлинение, %,
на длине базы |
|||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
13 |
12 |
12 |
11 |
11 |
11 |
11 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
|
11 |
14 |
14 |
13 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
12 |
16 |
15 |
14 |
14 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
10 |
|
13 |
17 |
16 |
15 |
15 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
11 |
|
14 |
18 |
17 |
17 |
16 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
12 |
12 |
|
15 |
19 |
19 |
18 |
17 |
17 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
13 |
13 |
|
16 |
21 |
20 |
19 |
18 |
18 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
|
17 |
22 |
21 |
20 |
19 |
19 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
15 |
|
18 |
23 |
22 |
21 |
20 |
20 |
20 |
19 |
19 |
18 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
|
19 |
25 |
24 |
23 |
22 |
21 |
21 |
20 |
20 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
|
20 |
26 |
25 |
24 |
23 |
22 |
22 |
21 |
21 |
21 |
20 |
20 |
20 |
19 |
19 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
17 |
|
21 |
27 |
26 |
25 |
24 |
23 |
23 |
23 |
22 |
22 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
20 |
19 |
19 |
19 |
19 |
18 |
|
22 |
29 |
27 |
26 |
25 |
24 |
24 |
24 |
23 |
23 |
22 |
22 |
22 |
21 |
21 |
21 |
21 |
21 |
20 |
20 |
20 |
19 |
19 |
|
23 |
30 |
29 |
27 |
26 |
25 |
25 |
25 |
24 |
24 |
23 |
23 |
23 |
22 |
22 |
22 |
22 |
21 |
21 |
21 |
21 |
20 |
20 |
|
24 |
31 |
30 |
28 |
27 |
27 |
26 |
26 |
25 |
25 |
24 |
24 |
24 |
23 |
23 |
23 |
23 |
22 |
22 |
22 |
22 |
21 |
21 |
|
25 |
32 |
31 |
30 |
28 |
28 |
27 |
27 |
26 |
26 |
25 |
25 |
25 |
24 |
24 |
24 |
23 |
23 |
23 |
23 |
23 |
22 |
22 |
|
26 |
34 |
32 |
31 |
30 |
29 |
28 |
28 |
27 |
27 |
26 |
26 |
25 |
25 |
25 |
25 |
24 |
24 |
24 |
24 |
23 |
23 |
23 |
|
27 |
35 |
33 |
32 |
31 |
30 |
29 |
29 |
28 |
28 |
27 |
27 |
26 |
26 |
26 |
26 |
25 |
25 |
25 |
25 |
24 |
24 |
24 |
|
28 |
36 |
35 |
33 |
32 |
31 |
30 |
30 |
29 |
29 |
28 |
28 |
27 |
27 |
27 |
27 |
26 |
26 |
26 |
26 |
25 |
25 |
24 |
|
29 |
38 |
36 |
34 |
33 |
32 |
32 |
31 |
30 |
30 |
29 |
29 |
28 |
28 |
28 |
27 |
27 |
27 |
27 |
27 |
26 |
26 |
25 |
|
30 |
39 |
37 |
36 |
34 |
33 |
33 |
32 |
31 |
31 |
30 |
30 |
29 |
29 |
29 |
28 |
28 |
28 |
28 |
27 |
27 |
27 |
26 |
|
31 |
40 |
38 |
37 |
35 |
34 |
34 |
33 |
32 |
32 |
31 |
31 |
30 |
30 |
30 |
29 |
29 |
29 |
29 |
28 |
28 |
27 |
27 |
|
32 |
41 |
40 |
38 |
36 |
35 |
35 |
34 |
33 |
33 |
32 |
32 |
31 |
31 |
31 |
30 |
30 |
30 |
30 |
29 |
29 |
28 |
28 |
|
33 |
43 |
41 |
39 |
37 |
37 |
36 |
35 |
34 |
34 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
31 |
31 |
30 |
30 |
29 |
29 |
|
34 |
44 |
42 |
40 |
39 |
38 |
37 |
36 |
36 |
35 |
34 |
34 |
33 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
31 |
30 |
30 |
|
35 |
45 |
43 |
42 |
40 |
39 |
38 |
38 |
37 |
36 |
35 |
35 |
34 |
34 |
33 |
33 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
|
36 |
47 |
45 |
43 |
41 |
40 |
39 |
39 |
38 |
37 |
36 |
36 |
35 |
35 |
34 |
34 |
34 |
34 |
33 |
33 |
32 |
32 |
31 |
|
37 |
48 |
46 |
44 |
42 |
41 |
40 |
40 |
39 |
38 |
37 |
37 |
36 |
36 |
35 |
35 |
35 |
34 |
34 |
34 |
33 |
33 |
32 |
|
38 |
49 |
47 |
45 |
43 |
42 |
41 |
41 |
40 |
39 |
38 |
38 |
37 |
37 |
36 |
36 |
36 |
35 |
35 |
35 |
34 |
34 |
33 |
|
39 |
51 |
48 |
46 |
44 |
43 |
42 |
42 |
41 |
40 |
39 |
39 |
38 |
38 |
37 |
37 |
37 |
36 |
36 |
36 |
35 |
35 |
34 |
|
40 |
52 |
50 |
47 |
45 |
44 |
43 |
43 |
42 |
41 |
40 |
40 |
39 |
39 |
38 |
38 |
38 |
37 |
37 |
37 |
36 |
35 |
35 |
|
41 |
53 |
51 |
49 |
47 |
45 |
45 |
44 |
43 |
42 |
41 |
41 |
40 |
40 |
39 |
39 |
39 |
38 |
38 |
38 |
37 |
36 |
36 |
|
42 |
54 |
52 |
50 |
48 |
46 |
46 |
45 |
44 |
43 |
42 |
42 |
41 |
41 |
40 |
40 |
39 |
39 |
39 |
38 |
38 |
37 |
37 |
|
43 |
56 |
53 |
51 |
49 |
48 |
47 |
46 |
45 |
44 |
43 |
43 |
42 |
42 |
41 |
41 |
40 |
40 |
40 |
39 |
39 |
38 |
38 |
|
44 |
57 |
55 |
52 |
50 |
49 |
48 |
47 |
46 |
45 |
44 |
44 |
43 |
43 |
42 |
42 |
41 |
41 |
41 |
40 |
40 |
39 |
38 |
|
45 |
58 |
56 |
53 |
51 |
50 |
49 |
48 |
47 |
46 |
46 |
45 |
44 |
44 |
43 |
43 |
42 |
42 |
42 |
41 |
41 |
40 |
39 |
|
46 |
60 |
57 |
55 |
52 |
51 |
50 |
49 |
48 |
47 |
47 |
46 |
45 |
45 |
44 |
44 |
43 |
43 |
43 |
42 |
42 |
41 |
40 |
|
47 |
61 |
58 |
56 |
53 |
52 |
51 |
50 |
49 |
48 |
48 |
47 |
46 |
45 |
45 |
45 |
44 |
44 |
44 |
43 |
42 |
42 |
41 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 10 - Значения
удлинений1) на длине базы , соответствующие значениям удлинений,
полученным на длине базы 200 мм
|
Соответствующее удлинение, %,
на длине базы |
||||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
14 |
14 |
13 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
11 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
11 |
16 |
15 |
14 |
14 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
10 |
|
12 |
17 |
16 |
16 |
15 |
15 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
11 |
|
13 |
18 |
18 |
17 |
16 |
16 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
12 |
|
14 |
20 |
19 |
18 |
17 |
17 |
17 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
13 |
|
15 |
21 |
21 |
19 |
19 |
18 |
18 |
18 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
15 |
14 |
|
16 |
23 |
22 |
21 |
20 |
19 |
19 |
19 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
|
17 |
24 |
23 |
22 |
21 |
21 |
20 |
20 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
17 |
16 |
16 |
|
18 |
25 |
24 |
23 |
22 |
22 |
21 |
21 |
21 |
20 |
20 |
20 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
18 |
17 |
17 |
|
19 |
27 |
26 |
25 |
24 |
23 |
23 |
22 |
22 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
19 |
19 |
19 |
19 |
19 |
18 |
18 |
|
20 |
28 |
27 |
26 |
25 |
24 |
24 |
23 |
23 |
22 |
22 |
22 |
21 |
21 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
19 |
19 |
|
21 |
30 |
28 |
27 |
26 |
25 |
25 |
25 |
24 |
24 |
23 |
23 |
23 |
22 |
22 |
22 |
22 |
21 |
21 |
21 |
21 |
20 |
20 |
|
22 |
31 |
30 |
29 |
27 |
27 |
26 |
26 |
25 |
25 |
24 |
24 |
24 |
23 |
23 |
23 |
23 |
22 |
22 |
22 |
22 |
21 |
21 |
|
23 |
33 |
31 |
30 |
29 |
28 |
27 |
27 |
26 |
26 |
25 |
25 |
25 |
24 |
24 |
24 |
24 |
23 |
23 |
23 |
23 |
22 |
22 |
|
24 |
34 |
33 |
31 |
30 |
29 |
28 |
28 |
27 |
27 |
27 |
26 |
26 |
25 |
25 |
25 |
25 |
24 |
24 |
24 |
24 |
23 |
23 |
|
25 |
35 |
34 |
32 |
31 |
30 |
30 |
29 |
29 |
28 |
28 |
27 |
27 |
26 |
26 |
26 |
26 |
25 |
25 |
25 |
25 |
24 |
24 |
|
26 |
37 |
35 |
34 |
32 |
31 |
31 |
30 |
30 |
29 |
29 |
28 |
28 |
27 |
27 |
27 |
27 |
26 |
26 |
26 |
26 |
25 |
25 |
|
27 |
38 |
37 |
35 |
33 |
33 |
32 |
32 |
31 |
30 |
30 |
29 |
29 |
29 |
28 |
28 |
28 |
27 |
27 |
27 |
27 |
26 |
26 |
|
28 |
40 |
38 |
36 |
35 |
34 |
33 |
33 |
32 |
31 |
31 |
31 |
30 |
30 |
29 |
29 |
29 |
29 |
28 |
28 |
28 |
27 |
27 |
|
29 |
41 |
39 |
38 |
36 |
35 |
34 |
34 |
33 |
32 |
32 |
32 |
31 |
31 |
30 |
30 |
30 |
30 |
29 |
29 |
29 |
28 |
28 |
|
30 |
42 |
41 |
39 |
37 |
36 |
36 |
35 |
34 |
34 |
33 |
33 |
32 |
32 |
31 |
31 |
31 |
31 |
30 |
30 |
30 |
29 |
29 |
|
31 |
44 |
42 |
40 |
38 |
37 |
37 |
36 |
35 |
35 |
34 |
34 |
33 |
33 |
32 |
32 |
32 |
32 |
31 |
31 |
31 |
30 |
30 |
|
32 |
45 |
43 |
41 |
40 |
39 |
38 |
37 |
36 |
36 |
35 |
35 |
34 |
34 |
33 |
33 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
|
33 |
47 |
45 |
43 |
41 |
40 |
39 |
39 |
38 |
37 |
36 |
36 |
35 |
35 |
34 |
34 |
34 |
34 |
33 |
33 |
33 |
32 |
31 |
|
34 |
48 |
46 |
44 |
42 |
41 |
40 |
40 |
39 |
38 |
38 |
37 |
36 |
36 |
36 |
35 |
35 |
35 |
34 |
34 |
34 |
33 |
32 |
|
35 |
50 |
47 |
45 |
43 |
42 |
42 |
41 |
40 |
39 |
39 |
38 |
38 |
37 |
37 |
36 |
36 |
36 |
35 |
35 |
34 |
34 |
33 |
|
36 |
51 |
49 |
47 |
45 |
44 |
43 |
42 |
41 |
40 |
40 |
39 |
39 |
38 |
38 |
37 |
37 |
37 |
36 |
36 |
35 |
35 |
34 |
|
37 |
52 |
50 |
48 |
46 |
45 |
44 |
43 |
42 |
41 |
41 |
40 |
40 |
39 |
39 |
38 |
38 |
38 |
37 |
37 |
36 |
36 |
35 |
|
38 |
54 |
51 |
49 |
47 |
46 |
45 |
44 |
43 |
43 |
42 |
41 |
41 |
40 |
40 |
39 |
39 |
39 |
38 |
38 |
37 |
37 |
36 |
|
39 |
55 |
53 |
51 |
48 |
47 |
46 |
46 |
44 |
44 |
43 |
43 |
42 |
41 |
41 |
40 |
40 |
40 |
39 |
39 |
38 |
38 |
37 |
|
40 |
57 |
54 |
52 |
50 |
48 |
47 |
47 |
46 |
45 |
44 |
44 |
43 |
42 |
42 |
41 |
41 |
41 |
40 |
40 |
39 |
39 |
38 |
|
41 |
58 |
56 |
53 |
51 |
50 |
49 |
48 |
47 |
46 |
45 |
45 |
44 |
43 |
43 |
42 |
42 |
42 |
41 |
41 |
40 |
40 |
39 |
|
42 |
59 |
57 |
54 |
52 |
51 |
50 |
49 |
48 |
47 |
46 |
46 |
45 |
44 |
44 |
43 |
43 |
43 |
42 |
42 |
41 |
41 |
40 |
|
43 |
61 |
58 |
56 |
53 |
52 |
51 |
50 |
49 |
48 |
47 |
47 |
46 |
45 |
45 |
44 |
44 |
44 |
43 |
43 |
42 |
42 |
41 |
|
44 |
62 |
60 |
57 |
55 |
53 |
52 |
51 |
50 |
49 |
49 |
48 |
47 |
46 |
46 |
46 |
45 |
45 |
44 |
44 |
43 |
43 |
42 |
|
45 |
64 |
61 |
58 |
56 |
54 |
53 |
53 |
51 |
50 |
50 |
49 |
48 |
48 |
47 |
47 |
46 |
46 |
46 |
45 |
44 |
44 |
43 |
|
46 |
65 |
62 |
60 |
57 |
55 |
55 |
54 |
52 |
52 |
51 |
50 |
49 |
49 |
48 |
48 |
47 |
47 |
47 |
46 |
45 |
45 |
44 |
|
47 |
67 |
64 |
61 |
58 |
57 |
56 |
55 |
54 |
53 |
52 |
51 |
50 |
50 |
49 |
49 |
48 |
48 |
48 |
47 |
46 |
45 |
45 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 11 - Значения
удлинений1) на длине базы , соответствующие значениям удлинений,
полученным на длине базы 50 мм
|
Соответствующее удлинение, %,
на длине базы |
||||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
12 |
12 |
11 |
11 |
11 |
10 |
10 |
10 |
10 |
10 |
10 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
8 |
|
11 |
14 |
13 |
13 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
11 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
9 |
9 |
|
12 |
15 |
14 |
14 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
10 |
10 |
10 |
|
13 |
16 |
16 |
15 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
|
14 |
17 |
17 |
16 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
|
15 |
19 |
18 |
17 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
13 |
13 |
|
16 |
20 |
19 |
18 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
14 |
13 |
|
17 |
21 |
20 |
19 |
19 |
18 |
18 |
18 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
15 |
14 |
14 |
|
18 |
22 |
21 |
21 |
20 |
19 |
19 |
19 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
|
19 |
24 |
23 |
22 |
21 |
20 |
20 |
20 |
19 |
19 |
18 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
17 |
17 |
16 |
16 |
16 |
|
20 |
25 |
24 |
23 |
22 |
21 |
21 |
21 |
20 |
20 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
18 |
18 |
17 |
17 |
17 |
|
21 |
26 |
25 |
24 |
23 |
22 |
22 |
22 |
21 |
21 |
20 |
20 |
20 |
20 |
19 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
|
22 |
27 |
26 |
25 |
24 |
23 |
23 |
23 |
22 |
22 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
20 |
20 |
19 |
19 |
19 |
18 |
|
23 |
29 |
27 |
26 |
25 |
24 |
24 |
24 |
23 |
23 |
22 |
22 |
22 |
21 |
21 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
19 |
|
24 |
30 |
29 |
27 |
26 |
26 |
25 |
25 |
24 |
24 |
23 |
23 |
23 |
22 |
22 |
22 |
22 |
22 |
21 |
21 |
21 |
20 |
20 |
|
25 |
31 |
30 |
29 |
27 |
27 |
26 |
26 |
25 |
25 |
24 |
24 |
24 |
23 |
23 |
23 |
23 |
22 |
22 |
22 |
22 |
21 |
21 |
|
26 |
32 |
31 |
30 |
28 |
28 |
27 |
27 |
26 |
26 |
25 |
25 |
25 |
24 |
24 |
24 |
23 |
23 |
23 |
23 |
23 |
22 |
22 |
|
27 |
34 |
32 |
31 |
29 |
29 |
28 |
28 |
27 |
27 |
26 |
26 |
25 |
25 |
25 |
25 |
24 |
24 |
24 |
24 |
23 |
23 |
23 |
|
28 |
35 |
33 |
32 |
31 |
30 |
29 |
29 |
28 |
28 |
27 |
27 |
26 |
26 |
26 |
26 |
25 |
25 |
25 |
25 |
24 |
24 |
24 |
|
29 |
36 |
35 |
33 |
32 |
31 |
30 |
30 |
29 |
29 |
28 |
28 |
27 |
27 |
27 |
26 |
26 |
26 |
26 |
26 |
25 |
25 |
24 |
|
30 |
37 |
36 |
34 |
33 |
32 |
31 |
31 |
30 |
30 |
29 |
29 |
28 |
28 |
28 |
27 |
27 |
27 |
27 |
26 |
26 |
26 |
25 |
|
31 |
39 |
37 |
35 |
34 |
33 |
32 |
32 |
31 |
31 |
30 |
30 |
29 |
29 |
29 |
28 |
28 |
28 |
28 |
27 |
27 |
26 |
26 |
|
32 |
40 |
38 |
37 |
35 |
34 |
33 |
33 |
32 |
32 |
31 |
31 |
30 |
30 |
29 |
29 |
29 |
29 |
28 |
28 |
28 |
27 |
27 |
|
33 |
41 |
39 |
38 |
36 |
35 |
34 |
34 |
33 |
33 |
32 |
32 |
31 |
31 |
30 |
30 |
30 |
30 |
29 |
29 |
29 |
28 |
28 |
|
34 |
42 |
41 |
39 |
37 |
36 |
36 |
35 |
34 |
34 |
33 |
33 |
32 |
32 |
31 |
31 |
31 |
30 |
30 |
30 |
30 |
29 |
29 |
|
35 |
44 |
42 |
40 |
38 |
37 |
37 |
36 |
35 |
35 |
34 |
34 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
31 |
30 |
30 |
29 |
|
36 |
45 |
43 |
41 |
39 |
38 |
38 |
37 |
36 |
36 |
35 |
35 |
34 |
33 |
33 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
30 |
|
37 |
46 |
44 |
42 |
40 |
39 |
39 |
38 |
37 |
36 |
36 |
36 |
35 |
34 |
34 |
34 |
33 |
33 |
33 |
33 |
32 |
32 |
31 |
|
38 |
47 |
45 |
43 |
42 |
40 |
40 |
39 |
38 |
37 |
37 |
37 |
36 |
35 |
35 |
35 |
34 |
34 |
34 |
33 |
33 |
32 |
32 |
|
39 |
49 |
47 |
45 |
43 |
42 |
41 |
40 |
39 |
38 |
38 |
37 |
37 |
36 |
36 |
36 |
35 |
35 |
35 |
34 |
34 |
33 |
33 |
|
40 |
50 |
48 |
46 |
44 |
43 |
42 |
41 |
40 |
39 |
39 |
38 |
38 |
37 |
37 |
36 |
36 |
36 |
36 |
35 |
35 |
34 |
34 |
|
41 |
51 |
49 |
47 |
45 |
44 |
43 |
42 |
41 |
40 |
40 |
39 |
39 |
38 |
38 |
37 |
37 |
37 |
37 |
36 |
36 |
35 |
34 |
|
42 |
52 |
50 |
48 |
46 |
45 |
44 |
43 |
42 |
41 |
41 |
40 |
40 |
39 |
39 |
38 |
38 |
38 |
37 |
37 |
36 |
36 |
35 |
|
43 |
54 |
51 |
49 |
47 |
46 |
45 |
44 |
43 |
42 |
42 |
41 |
41 |
40 |
40 |
39 |
39 |
39 |
38 |
38 |
37 |
37 |
36 |
|
44 |
55 |
52 |
50 |
48 |
47 |
46 |
45 |
44 |
43 |
43 |
42 |
42 |
41 |
40 |
40 |
40 |
39 |
39 |
39 |
38 |
37 |
37 |
|
45 |
56 |
54 |
51 |
49 |
48 |
47 |
46 |
45 |
44 |
44 |
43 |
42 |
42 |
41 |
41 |
41 |
40 |
40 |
40 |
39 |
38 |
38 |
|
46 |
57 |
55 |
53 |
50 |
49 |
48 |
47 |
46 |
45 |
45 |
44 |
43 |
43 |
42 |
42 |
42 |
41 |
41 |
40 |
40 |
39 |
39 |
|
47 |
59 |
56 |
54 |
51 |
50 |
49 |
48 |
47 |
46 |
46 |
45 |
44 |
44 |
43 |
43 |
42 |
42 |
42 |
41 |
41 |
40 |
39 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 12 - Значения
удлинений1) на длине базы , соответствующие значениям удлинений,
полученным на длине базы 80 мм
|
Фактическое удлинение, %, на длине базы 80 мм |
Соответствующее удлинение, %,
на длине базы |
|||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
13 |
13 |
12 |
12 |
11 |
11 |
11 |
11 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
9 |
9 |
9 |
9 |
9 |
|
11 |
15 |
14 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
10 |
10 |
10 |
10 |
10 |
10 |
|
12 |
16 |
15 |
15 |
14 |
14 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
11 |
|
13 |
17 |
16 |
16 |
15 |
15 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
14 |
19 |
18 |
17 |
16 |
16 |
16 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
13 |
13 |
12 |
|
15 |
20 |
19 |
18 |
17 |
17 |
17 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
14 |
13 |
|
16 |
21 |
20 |
19 |
19 |
18 |
18 |
18 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
15 |
14 |
14 |
|
17 |
22 |
22 |
21 |
20 |
19 |
19 |
19 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
|
18 |
24 |
23 |
22 |
21 |
20 |
20 |
20 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
17 |
17 |
16 |
16 |
|
19 |
25 |
24 |
23 |
22 |
21 |
21 |
21 |
20 |
20 |
20 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
18 |
18 |
17 |
17 |
|
20 |
26 |
25 |
24 |
23 |
23 |
22 |
22 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
19 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
|
21 |
28 |
27 |
25 |
24 |
24 |
23 |
23 |
22 |
22 |
22 |
21 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
20 |
19 |
19 |
19 |
|
22 |
29 |
28 |
27 |
26 |
25 |
24 |
24 |
23 |
23 |
23 |
22 |
22 |
22 |
21 |
21 |
21 |
21 |
21 |
21 |
20 |
20 |
20 |
|
23 |
30 |
29 |
28 |
27 |
26 |
26 |
25 |
25 |
24 |
24 |
23 |
23 |
23 |
22 |
22 |
22 |
22 |
22 |
21 |
21 |
21 |
21 |
|
24 |
32 |
30 |
29 |
28 |
27 |
27 |
26 |
26 |
25 |
25 |
24 |
24 |
24 |
23 |
23 |
23 |
23 |
23 |
22 |
22 |
22 |
21 |
|
25 |
33 |
32 |
30 |
29 |
28 |
28 |
27 |
27 |
26 |
26 |
26 |
25 |
25 |
24 |
24 |
24 |
24 |
24 |
23 |
23 |
23 |
22 |
|
26 |
34 |
33 |
32 |
30 |
29 |
29 |
28 |
28 |
27 |
27 |
27 |
26 |
26 |
25 |
25 |
25 |
25 |
25 |
24 |
24 |
24 |
23 |
|
27 |
36 |
34 |
33 |
31 |
31 |
30 |
30 |
29 |
28 |
28 |
28 |
27 |
27 |
26 |
26 |
26 |
26 |
26 |
25 |
25 |
24 |
24 |
|
28 |
37 |
35 |
34 |
32 |
32 |
31 |
31 |
30 |
29 |
29 |
29 |
28 |
28 |
27 |
27 |
27 |
27 |
26 |
26 |
26 |
25 |
25 |
|
29 |
38 |
37 |
35 |
34 |
33 |
32 |
32 |
31 |
30 |
30 |
30 |
29 |
29 |
28 |
28 |
28 |
28 |
27 |
27 |
27 |
26 |
26 |
|
30 |
40 |
38 |
36 |
35 |
34 |
33 |
33 |
32 |
31 |
31 |
31 |
30 |
30 |
29 |
29 |
29 |
29 |
28 |
28 |
28 |
27 |
27 |
|
31 |
41 |
39 |
38 |
36 |
35 |
34 |
34 |
33 |
32 |
32 |
32 |
31 |
31 |
30 |
30 |
30 |
29 |
29 |
29 |
29 |
28 |
28 |
|
32 |
42 |
41 |
39 |
37 |
36 |
36 |
35 |
34 |
33 |
33 |
33 |
32 |
32 |
31 |
31 |
31 |
30 |
30 |
30 |
29 |
29 |
29 |
|
33 |
44 |
42 |
40 |
38 |
37 |
37 |
36 |
35 |
35 |
34 |
34 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
31 |
30 |
30 |
29 |
|
34 |
45 |
43 |
41 |
39 |
38 |
38 |
37 |
36 |
36 |
35 |
35 |
34 |
34 |
33 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
30 |
|
35 |
46 |
44 |
42 |
41 |
40 |
39 |
38 |
37 |
37 |
36 |
36 |
35 |
35 |
34 |
34 |
34 |
33 |
33 |
33 |
32 |
32 |
31 |
|
36 |
48 |
46 |
44 |
42 |
41 |
40 |
39 |
38 |
38 |
37 |
37 |
36 |
36 |
35 |
35 |
35 |
34 |
34 |
34 |
33 |
33 |
32 |
|
37 |
49 |
47 |
45 |
43 |
42 |
41 |
40 |
39 |
39 |
38 |
38 |
37 |
37 |
36 |
36 |
35 |
35 |
35 |
35 |
34 |
33 |
33 |
|
38 |
50 |
48 |
46 |
44 |
43 |
42 |
42 |
41 |
40 |
39 |
39 |
38 |
38 |
37 |
37 |
36 |
36 |
36 |
35 |
35 |
34 |
34 |
|
39 |
52 |
49 |
47 |
45 |
44 |
43 |
43 |
42 |
41 |
40 |
40 |
39 |
39 |
38 |
39 |
37 |
37 |
37 |
36 |
36 |
35 |
35 |
|
40 |
53 |
51 |
48 |
46 |
45 |
44 |
44 |
43 |
42 |
41 |
41 |
40 |
40 |
39 |
39 |
38 |
38 |
38 |
37 |
37 |
36 |
36 |
|
41 |
54 |
52 |
50 |
48 |
46 |
45 |
45 |
44 |
43 |
42 |
42 |
41 |
40 |
40 |
40 |
39 |
39 |
39 |
38 |
38 |
37 |
37 |
|
42 |
56 |
53 |
51 |
49 |
47 |
47 |
46 |
45 |
44 |
43 |
43 |
42 |
41 |
41 |
41 |
40 |
40 |
40 |
39 |
39 |
38 |
37 |
|
43 |
57 |
54 |
52 |
50 |
49 |
48 |
47 |
46 |
45 |
44 |
44 |
43 |
42 |
42 |
42 |
41 |
41 |
41 |
40 |
40 |
39 |
38 |
|
44 |
58 |
56 |
53 |
51 |
50 |
49 |
48 |
47 |
46 |
45 |
45 |
44 |
43 |
43 |
43 |
42 |
42 |
42 |
41 |
41 |
40 |
39 |
|
45 |
60 |
57 |
55 |
52 |
51 |
50 |
49 |
48 |
47 |
46 |
46 |
45 |
44 |
44 |
44 |
43 |
43 |
43 |
42 |
41 |
41 |
40 |
|
46 |
61 |
58 |
56 |
53 |
52 |
51 |
50 |
49 |
48 |
47 |
47 |
46 |
45 |
45 |
44 |
44 |
44 |
43 |
43 |
42 |
42 |
41 |
|
47 |
62 |
60 |
57 |
54 |
53 |
52 |
51 |
50 |
49 |
49 |
48 |
47 |
46 |
46 |
45 |
45 |
45 |
44 |
44 |
43 |
43 |
42 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 13 - Значения
удлинений1) на длине базы , соответствующие значениям удлинений,
полученным на длине базы 100 мм
|
Фактическое удлинение, %, на длине базы 100 мм |
Соответствующее удлинение, %,
на длине базы |
|||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
14 |
13 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
9 |
9 |
9 |
|
11 |
15 |
14 |
14 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
10 |
10 |
10 |
|
12 |
16 |
16 |
15 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
|
13 |
18 |
17 |
16 |
16 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
|
14 |
19 |
18 |
17 |
17 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
|
15 |
20 |
20 |
19 |
18 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
|
16 |
22 |
21 |
20 |
19 |
19 |
18 |
18 |
18 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
|
17 |
23 |
22 |
21 |
20 |
20 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
|
18 |
25 |
23 |
22 |
21 |
21 |
21 |
20 |
20 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
|
19 |
26 |
25 |
24 |
23 |
22 |
22 |
21 |
21 |
20 |
20 |
20 |
20 |
19 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
17 |
|
20 |
27 |
26 |
25 |
24 |
23 |
23 |
23 |
22 |
22 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
20 |
19 |
19 |
19 |
19 |
18 |
|
21 |
29 |
27 |
26 |
25 |
24 |
24 |
24 |
23 |
23 |
22 |
22 |
22 |
21 |
21 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
19 |
|
22 |
30 |
29 |
27 |
26 |
26 |
25 |
25 |
24 |
24 |
23 |
23 |
23 |
22 |
22 |
22 |
22 |
22 |
21 |
21 |
21 |
20 |
20 |
|
23 |
31 |
30 |
29 |
27 |
27 |
26 |
26 |
25 |
25 |
24 |
24 |
24 |
23 |
23 |
23 |
23 |
23 |
22 |
22 |
22 |
21 |
21 |
|
24 |
33 |
31 |
30 |
29 |
28 |
27 |
27 |
26 |
26 |
25 |
25 |
25 |
24 |
24 |
24 |
24 |
23 |
23 |
23 |
23 |
22 |
22 |
|
25 |
34 |
33 |
31 |
30 |
29 |
29 |
28 |
27 |
27 |
27 |
26 |
26 |
25 |
25 |
25 |
25 |
24 |
24 |
24 |
24 |
23 |
23 |
|
26 |
35 |
34 |
32 |
31 |
30 |
30 |
29 |
29 |
28 |
28 |
27 |
27 |
26 |
26 |
26 |
26 |
25 |
25 |
25 |
25 |
24 |
24 |
|
27 |
37 |
35 |
34 |
32 |
31 |
31 |
30 |
30 |
29 |
29 |
28 |
28 |
27 |
27 |
27 |
27 |
26 |
26 |
26 |
26 |
25 |
25 |
|
28 |
38 |
36 |
35 |
33 |
33 |
32 |
32 |
31 |
30 |
30 |
29 |
29 |
28 |
28 |
28 |
28 |
27 |
27 |
27 |
27 |
26 |
26 |
|
29 |
39 |
38 |
36 |
35 |
34 |
33 |
33 |
32 |
31 |
31 |
30 |
30 |
29 |
29 |
29 |
29 |
28 |
28 |
28 |
27 |
27 |
27 |
|
30 |
41 |
39 |
37 |
36 |
35 |
34 |
34 |
33 |
32 |
32 |
31 |
31 |
30 |
30 |
30 |
30 |
29 |
29 |
29 |
28 |
28 |
28 |
|
31 |
42 |
40 |
39 |
37 |
36 |
35 |
35 |
34 |
33 |
33 |
33 |
32 |
31 |
31 |
31 |
31 |
30 |
30 |
30 |
29 |
29 |
28 |
|
32 |
44 |
42 |
40 |
38 |
37 |
37 |
36 |
35 |
34 |
34 |
34 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
31 |
30 |
30 |
29 |
|
33 |
45 |
43 |
41 |
39 |
38 |
38 |
37 |
36 |
36 |
35 |
35 |
34 |
34 |
33 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
30 |
|
34 |
46 |
44 |
42 |
41 |
40 |
39 |
38 |
37 |
37 |
36 |
36 |
35 |
35 |
34 |
34 |
34 |
33 |
33 |
33 |
32 |
32 |
31 |
|
35 |
48 |
46 |
44 |
42 |
41 |
40 |
39 |
38 |
38 |
37 |
37 |
36 |
36 |
35 |
35 |
35 |
34 |
34 |
34 |
33 |
33 |
32 |
|
36 |
49 |
47 |
45 |
43 |
42 |
41 |
41 |
39 |
39 |
38 |
38 |
37 |
37 |
36 |
36 |
36 |
35 |
35 |
35 |
34 |
33 |
33 |
|
37 |
50 |
48 |
46 |
44 |
43 |
42 |
42 |
41 |
40 |
39 |
39 |
38 |
38 |
37 |
37 |
36 |
36 |
36 |
36 |
35 |
34 |
34 |
|
38 |
52 |
49 |
47 |
45 |
44 |
43 |
43 |
42 |
41 |
40 |
40 |
39 |
39 |
38 |
38 |
37 |
37 |
37 |
37 |
36 |
35 |
35 |
|
39 |
53 |
51 |
49 |
47 |
45 |
45 |
44 |
43 |
42 |
41 |
41 |
40 |
40 |
39 |
39 |
38 |
38 |
38 |
37 |
37 |
36 |
36 |
|
40 |
54 |
52 |
50 |
48 |
46 |
46 |
45 |
44 |
43 |
42 |
42 |
41 |
41 |
40 |
40 |
39 |
39 |
39 |
38 |
38 |
37 |
37 |
|
41 |
56 |
53 |
51 |
49 |
48 |
47 |
46 |
45 |
44 |
44 |
43 |
42 |
42 |
41 |
41 |
40 |
40 |
40 |
39 |
39 |
38 |
38 |
|
42 |
57 |
55 |
52 |
50 |
49 |
48 |
47 |
46 |
45 |
45 |
44 |
43 |
43 |
42 |
42 |
41 |
41 |
41 |
40 |
40 |
39 |
39 |
|
43 |
59 |
56 |
54 |
51 |
50 |
49 |
48 |
47 |
46 |
46 |
45 |
44 |
44 |
43 |
43 |
42 |
42 |
42 |
41 |
41 |
40 |
39 |
|
44 |
60 |
57 |
55 |
52 |
51 |
50 |
50 |
48 |
47 |
47 |
46 |
45 |
45 |
44 |
44 |
43 |
43 |
43 |
42 |
42 |
41 |
40 |
|
45 |
61 |
59 |
56 |
54 |
52 |
51 |
51 |
49 |
48 |
48 |
47 |
46 |
46 |
45 |
45 |
44 |
44 |
44 |
43 |
43 |
42 |
41 |
|
46 |
63 |
60 |
57 |
55 |
53 |
53 |
52 |
50 |
50 |
49 |
48 |
47 |
47 |
46 |
46 |
45 |
45 |
45 |
44 |
44 |
43 |
42 |
|
47 |
64 |
61 |
59 |
56 |
55 |
54 |
53 |
52 |
51 |
50 |
49 |
48 |
48 |
47 |
47 |
46 |
46 |
46 |
45 |
45 |
44 |
43 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 14 - Значения
удлинений1) на длине базы , соответствующие значениям удлинений,
полученным на длине базы 200 мм
|
Соответствующее удлинение, %,
на длине базы |
||||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
15 |
14 |
14 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
10 |
10 |
10 |
10 |
|
11 |
16 |
16 |
15 |
14 |
14 |
13 |
14 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
11 |
11 |
11 |
|
12 |
18 |
17 |
16 |
16 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
12 |
12 |
12 |
|
13 |
19 |
18 |
18 |
17 |
17 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
13 |
13 |
13 |
|
14 |
21 |
20 |
19 |
18 |
18 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
15 |
15 |
15 |
15 |
14 |
14 |
14 |
|
15 |
22 |
21 |
20 |
20 |
19 |
19 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
|
16 |
24 |
23 |
22 |
21 |
20 |
20 |
20 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
17 |
17 |
17 |
17 |
17 |
17 |
16 |
16 |
|
17 |
25 |
24 |
23 |
22 |
22 |
21 |
21 |
20 |
20 |
20 |
19 |
19 |
19 |
19 |
18 |
18 |
18 |
18 |
18 |
18 |
17 |
17 |
|
18 |
27 |
26 |
25 |
23 |
23 |
22 |
22 |
22 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
19 |
19 |
19 |
19 |
19 |
18 |
18 |
|
19 |
28 |
27 |
26 |
25 |
24 |
24 |
23 |
23 |
22 |
22 |
22 |
21 |
21 |
21 |
21 |
20 |
20 |
20 |
20 |
20 |
19 |
19 |
|
20 |
30 |
28 |
27 |
26 |
25 |
25 |
25 |
24 |
24 |
23 |
23 |
23 |
22 |
22 |
22 |
22 |
21 |
21 |
21 |
21 |
20 |
20 |
|
21 |
31 |
30 |
29 |
27 |
27 |
26 |
26 |
25 |
25 |
24 |
24 |
24 |
23 |
23 |
23 |
23 |
22 |
22 |
22 |
22 |
21 |
21 |
|
22 |
33 |
31 |
30 |
29 |
28 |
27 |
27 |
26 |
26 |
26 |
25 |
25 |
24 |
24 |
24 |
24 |
24 |
23 |
23 |
23 |
22 |
22 |
|
23 |
34 |
33 |
31 |
30 |
29 |
29 |
28 |
28 |
27 |
27 |
26 |
26 |
26 |
25 |
25 |
25 |
25 |
24 |
24 |
24 |
23 |
23 |
|
24 |
36 |
34 |
33 |
31 |
30 |
30 |
29 |
29 |
28 |
28 |
28 |
27 |
27 |
26 |
26 |
26 |
26 |
25 |
25 |
25 |
24 |
24 |
|
25 |
37 |
36 |
34 |
33 |
32 |
31 |
31 |
30 |
29 |
29 |
29 |
28 |
28 |
27 |
27 |
27 |
27 |
27 |
26 |
26 |
25 |
25 |
|
26 |
39 |
37 |
35 |
34 |
33 |
32 |
32 |
31 |
31 |
30 |
30 |
29 |
29 |
29 |
28 |
28 |
28 |
28 |
27 |
27 |
26 |
26 |
|
27 |
40 |
38 |
37 |
35 |
34 |
34 |
33 |
32 |
32 |
31 |
31 |
30 |
30 |
30 |
29 |
29 |
29 |
29 |
28 |
28 |
27 |
27 |
|
28 |
42 |
40 |
38 |
36 |
36 |
35 |
34 |
34 |
33 |
32 |
32 |
32 |
31 |
31 |
30 |
30 |
30 |
30 |
29 |
29 |
28 |
28 |
|
29 |
43 |
41 |
39 |
38 |
37 |
36 |
36 |
35 |
34 |
34 |
33 |
33 |
32 |
32 |
31 |
31 |
31 |
31 |
30 |
30 |
29 |
29 |
|
30 |
45 |
43 |
41 |
39 |
38 |
37 |
37 |
36 |
35 |
35 |
34 |
34 |
33 |
33 |
33 |
32 |
32 |
32 |
31 |
31 |
30 |
30 |
|
31 |
46 |
44 |
42 |
40 |
39 |
39 |
38 |
37 |
36 |
36 |
36 |
35 |
34 |
34 |
34 |
33 |
33 |
33 |
33 |
32 |
31 |
31 |
|
32 |
48 |
46 |
44 |
42 |
41 |
40 |
39 |
38 |
38 |
37 |
37 |
36 |
36 |
35 |
35 |
34 |
34 |
34 |
34 |
33 |
33 |
32 |
|
33 |
49 |
47 |
45 |
43 |
42 |
41 |
41 |
40 |
39 |
38 |
38 |
37 |
37 |
36 |
36 |
36 |
35 |
35 |
35 |
34 |
34 |
33 |
|
34 |
51 |
48 |
46 |
44 |
43 |
42 |
42 |
41 |
40 |
39 |
39 |
38 |
38 |
37 |
37 |
37 |
36 |
36 |
36 |
35 |
35 |
34 |
|
35 |
52 |
50 |
48 |
46 |
44 |
44 |
43 |
42 |
41 |
41 |
40 |
39 |
39 |
38 |
38 |
38 |
37 |
37 |
37 |
36 |
36 |
35 |
|
36 |
54 |
51 |
49 |
47 |
46 |
45 |
44 |
43 |
42 |
42 |
41 |
41 |
40 |
39 |
39 |
39 |
38 |
38 |
38 |
37 |
37 |
36 |
|
37 |
55 |
53 |
50 |
48 |
47 |
46 |
45 |
44 |
44 |
43 |
42 |
42 |
41 |
41 |
40 |
40 |
40 |
39 |
39 |
38 |
38 |
37 |
|
38 |
56 |
54 |
52 |
49 |
48 |
47 |
47 |
46 |
45 |
44 |
44 |
43 |
42 |
42 |
41 |
41 |
41 |
40 |
40 |
39 |
39 |
38 |
|
39 |
58 |
55 |
53 |
51 |
50 |
49 |
48 |
47 |
46 |
45 |
45 |
44 |
43 |
43 |
42 |
42 |
42 |
41 |
41 |
40 |
40 |
39 |
|
40 |
59 |
57 |
54 |
52 |
51 |
50 |
49 |
48 |
47 |
46 |
46 |
45 |
44 |
44 |
43 |
43 |
43 |
42 |
42 |
41 |
41 |
40 |
|
41 |
61 |
58 |
56 |
53 |
52 |
51 |
50 |
49 |
48 |
48 |
47 |
46 |
45 |
45 |
45 |
44 |
44 |
44 |
43 |
42 |
42 |
41 |
|
42 |
62 |
60 |
57 |
55 |
53 |
52 |
52 |
50 |
49 |
49 |
48 |
47 |
47 |
46 |
46 |
45 |
45 |
45 |
44 |
43 |
43 |
42 |
|
43 |
64 |
61 |
59 |
56 |
55 |
54 |
53 |
51 |
51 |
50 |
49 |
48 |
48 |
47 |
47 |
46 |
46 |
46 |
45 |
44 |
44 |
43 |
|
44 |
65 |
63 |
60 |
57 |
56 |
55 |
54 |
53 |
52 |
51 |
50 |
50 |
49 |
48 |
48 |
47 |
47 |
47 |
46 |
46 |
45 |
44 |
|
45 |
67 |
64 |
61 |
59 |
57 |
56 |
55 |
54 |
53 |
52 |
52 |
51 |
50 |
49 |
49 |
48 |
48 |
48 |
47 |
47 |
46 |
45 |
|
46 |
68 |
65 |
63 |
60 |
58 |
57 |
57 |
55 |
54 |
53 |
53 |
52 |
51 |
50 |
50 |
50 |
49 |
49 |
48 |
48 |
47 |
46 |
|
47 |
70 |
67 |
64 |
61 |
60 |
59 |
58 |
56 |
55 |
54 |
54 |
53 |
52 |
52 |
51 |
51 |
50 |
50 |
49 |
49 |
48 |
47 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 15 - Значения
удлинений1) на длине базы 50 мм, соответствующие значениям
удлинений, полученным на длине базы
|
Соответствующее удлинение, %, на длине базы 50 мм, если площадь поперечного сечения, мм2, равна |
||||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
8 |
9 |
9 |
10 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
13 |
|
11 |
9 |
10 |
10 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
14 |
14 |
|
12 |
10 |
11 |
11 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
|
13 |
11 |
11 |
12 |
12 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
|
14 |
12 |
12 |
13 |
13 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
18 |
|
15 |
13 |
13 |
14 |
14 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
18 |
19 |
|
16 |
13 |
14 |
15 |
15 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
19 |
20 |
20 |
|
17 |
14 |
15 |
16 |
16 |
17 |
17 |
17 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
20 |
20 |
20 |
20 |
20 |
21 |
21 |
21 |
|
18 |
15 |
16 |
17 |
17 |
18 |
18 |
18 |
19 |
19 |
19 |
20 |
20 |
20 |
21 |
21 |
21 |
21 |
21 |
21 |
22 |
22 |
23 |
|
19 |
16 |
17 |
17 |
18 |
19 |
19 |
19 |
20 |
20 |
21 |
21 |
21 |
21 |
22 |
22 |
22 |
22 |
22 |
23 |
23 |
23 |
24 |
|
20 |
17 |
18 |
18 |
19 |
20 |
20 |
20 |
21 |
21 |
22 |
22 |
22 |
23 |
23 |
23 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
|
21 |
18 |
18 |
19 |
20 |
21 |
21 |
21 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
24 |
24 |
25 |
25 |
25 |
25 |
26 |
26 |
|
22 |
19 |
19 |
20 |
21 |
22 |
22 |
22 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
25 |
26 |
26 |
26 |
26 |
27 |
27 |
28 |
|
23 |
19 |
20 |
21 |
22 |
23 |
23 |
23 |
24 |
24 |
25 |
25 |
26 |
26 |
26 |
27 |
27 |
27 |
27 |
27 |
28 |
28 |
29 |
|
24 |
20 |
21 |
22 |
23 |
24 |
24 |
24 |
25 |
26 |
26 |
26 |
27 |
27 |
27 |
28 |
28 |
28 |
28 |
29 |
29 |
30 |
30 |
|
25 |
21 |
22 |
23 |
24 |
25 |
25 |
25 |
26 |
27 |
27 |
27 |
28 |
28 |
29 |
29 |
29 |
29 |
29 |
30 |
30 |
31 |
31 |
|
26 |
22 |
23 |
24 |
25 |
26 |
26 |
26 |
27 |
28 |
28 |
28 |
29 |
29 |
30 |
30 |
30 |
30 |
31 |
31 |
31 |
32 |
33 |
|
27 |
23 |
24 |
25 |
26 |
27 |
27 |
28 |
28 |
29 |
29 |
29 |
30 |
30 |
31 |
31 |
31 |
32 |
32 |
32 |
33 |
33 |
34 |
|
28 |
24 |
25 |
26 |
27 |
28 |
28 |
29 |
29 |
30 |
30 |
31 |
31 |
32 |
32 |
32 |
33 |
33 |
33 |
33 |
34 |
35 |
35 |
|
29 |
24 |
26 |
27 |
28 |
29 |
29 |
30 |
30 |
31 |
31 |
32 |
32 |
33 |
33 |
33 |
34 |
34 |
34 |
35 |
35 |
36 |
36 |
|
30 |
25 |
26 |
28 |
29 |
30 |
30 |
31 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
34 |
35 |
35 |
35 |
36 |
36 |
37 |
38 |
|
31 |
26 |
27 |
29 |
30 |
31 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
36 |
36 |
36 |
37 |
37 |
38 |
38 |
39 |
|
32 |
27 |
28 |
29 |
31 |
32 |
32 |
33 |
33 |
34 |
35 |
35 |
36 |
36 |
37 |
37 |
37 |
37 |
38 |
38 |
39 |
39 |
40 |
|
33 |
28 |
29 |
30 |
32 |
33 |
33 |
34 |
35 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
38 |
39 |
39 |
39 |
40 |
41 |
41 |
|
34 |
29 |
30 |
31 |
33 |
34 |
34 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
39 |
39 |
40 |
40 |
40 |
41 |
41 |
42 |
43 |
|
35 |
29 |
31 |
32 |
34 |
35 |
35 |
36 |
37 |
37 |
38 |
38 |
39 |
39 |
40 |
40 |
41 |
41 |
41 |
42 |
42 |
43 |
44 |
|
36 |
30 |
32 |
33 |
35 |
36 |
36 |
37 |
38 |
38 |
39 |
39 |
40 |
41 |
41 |
42 |
42 |
42 |
42 |
43 |
44 |
44 |
45 |
|
37 |
31 |
33 |
34 |
36 |
36 |
37 |
38 |
39 |
39 |
40 |
40 |
41 |
42 |
42 |
43 |
43 |
43 |
44 |
44 |
45 |
46 |
46 |
|
38 |
32 |
33 |
35 |
37 |
37 |
38 |
39 |
40 |
40 |
41 |
42 |
42 |
43 |
43 |
44 |
44 |
45 |
45 |
45 |
46 |
47 |
48 |
|
39 |
33 |
34 |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
42 |
43 |
43 |
44 |
45 |
45 |
45 |
46 |
46 |
47 |
47 |
48 |
49 |
|
40 |
34 |
35 |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
43 |
44 |
45 |
45 |
46 |
46 |
47 |
47 |
47 |
48 |
48 |
49 |
50 |
|
41 |
35 |
36 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
44 |
45 |
46 |
46 |
47 |
47 |
48 |
48 |
48 |
49 |
50 |
51 |
51 |
|
42 |
35 |
37 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
45 |
46 |
47 |
47 |
48 |
48 |
49 |
49 |
50 |
50 |
51 |
52 |
53 |
|
43 |
36 |
38 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
46 |
47 |
48 |
49 |
49 |
50 |
50 |
50 |
51 |
51 |
52 |
53 |
54 |
|
44 |
37 |
39 |
40 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
48 |
49 |
50 |
50 |
51 |
51 |
52 |
52 |
52 |
53 |
54 |
55 |
|
45 |
38 |
40 |
41 |
43 |
44 |
45 |
46 |
47 |
48 |
49 |
49 |
50 |
51 |
51 |
52 |
52 |
53 |
53 |
54 |
54 |
55 |
56 |
|
46 |
39 |
40 |
42 |
44 |
45 |
46 |
47 |
48 |
49 |
50 |
50 |
51 |
52 |
53 |
53 |
53 |
54 |
54 |
55 |
56 |
57 |
58 |
|
47 |
40 |
41 |
43 |
45 |
46 |
47 |
48 |
49 |
50 |
51 |
51 |
52 |
53 |
54 |
54 |
55 |
55 |
55 |
56 |
57 |
58 |
59 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 16 - Значения
удлинений1) на длине базы 80 мм, соответствующие значениям
удлинений, полученным на длине базы
|
Фактическое удлинение, %, на
длине базы |
Соответствующее удлинение, %, на длине базы 80 мм, если площадь поперечного сечения, мм2, равна |
|||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
8 |
8 |
9 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
|
11 |
9 |
9 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
|
12 |
10 |
10 |
10 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
|
13 |
10 |
11 |
11 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
|
14 |
11 |
12 |
12 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
16 |
|
15 |
12 |
12 |
13 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
17 |
18 |
|
16 |
13 |
13 |
14 |
14 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
18 |
19 |
19 |
|
17 |
13 |
14 |
15 |
15 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
19 |
20 |
20 |
|
18 |
14 |
15 |
16 |
16 |
17 |
17 |
17 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
20 |
20 |
20 |
20 |
20 |
21 |
21 |
21 |
|
19 |
15 |
16 |
16 |
17 |
18 |
18 |
18 |
19 |
19 |
19 |
20 |
20 |
20 |
20 |
21 |
21 |
21 |
21 |
21 |
22 |
22 |
22 |
|
20 |
16 |
17 |
17 |
18 |
19 |
19 |
19 |
20 |
20 |
20 |
21 |
21 |
21 |
22 |
22 |
22 |
22 |
22 |
22 |
23 |
23 |
24 |
|
21 |
17 |
17 |
18 |
19 |
20 |
20 |
20 |
21 |
21 |
21 |
22 |
22 |
22 |
23 |
23 |
23 |
23 |
23 |
24 |
24 |
24 |
25 |
|
22 |
17 |
18 |
19 |
20 |
20 |
21 |
21 |
22 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
24 |
24 |
24 |
25 |
25 |
26 |
26 |
|
23 |
18 |
19 |
20 |
21 |
21 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
25 |
25 |
26 |
26 |
26 |
27 |
27 |
|
24 |
19 |
20 |
21 |
22 |
22 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
26 |
26 |
26 |
26 |
26 |
27 |
27 |
27 |
28 |
28 |
|
25 |
20 |
21 |
22 |
23 |
23 |
24 |
24 |
25 |
25 |
25 |
26 |
26 |
27 |
27 |
27 |
27 |
28 |
28 |
28 |
28 |
29 |
29 |
|
26 |
21 |
22 |
23 |
24 |
24 |
25 |
25 |
26 |
26 |
26 |
27 |
27 |
28 |
28 |
28 |
28 |
29 |
29 |
29 |
30 |
30 |
31 |
|
27 |
21 |
22 |
23 |
24 |
25 |
26 |
26 |
27 |
27 |
27 |
28 |
28 |
29 |
29 |
29 |
30 |
30 |
30 |
30 |
31 |
31 |
32 |
|
28 |
22 |
23 |
24 |
25 |
26 |
26 |
27 |
28 |
28 |
28 |
29 |
29 |
30 |
30 |
30 |
31 |
31 |
31 |
31 |
32 |
33 |
33 |
|
29 |
23 |
24 |
25 |
26 |
27 |
27 |
28 |
29 |
29 |
30 |
30 |
30 |
31 |
31 |
31 |
32 |
32 |
32 |
33 |
33 |
34 |
34 |
|
30 |
24 |
25 |
26 |
27 |
28 |
28 |
29 |
30 |
30 |
31 |
31 |
31 |
32 |
32 |
33 |
33 |
33 |
33 |
34 |
34 |
35 |
35 |
|
31 |
25 |
26 |
27 |
28 |
29 |
29 |
30 |
31 |
31 |
32 |
32 |
32 |
33 |
33 |
34 |
34 |
34 |
34 |
35 |
35 |
36 |
37 |
|
32 |
25 |
27 |
28 |
29 |
30 |
30 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
34 |
35 |
35 |
35 |
36 |
36 |
36 |
37 |
38 |
|
33 |
26 |
27 |
29 |
30 |
31 |
31 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
35 |
36 |
36 |
36 |
37 |
37 |
38 |
38 |
39 |
|
34 |
27 |
28 |
29 |
31 |
32 |
32 |
33 |
33 |
34 |
35 |
35 |
36 |
36 |
37 |
37 |
37 |
38 |
38 |
38 |
39 |
39 |
40 |
|
35 |
28 |
29 |
30 |
32 |
33 |
33 |
34 |
34 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
38 |
39 |
39 |
39 |
40 |
41 |
41 |
|
36 |
29 |
30 |
31 |
33 |
33 |
34 |
35 |
35 |
36 |
37 |
37 |
38 |
38 |
39 |
39 |
39 |
40 |
40 |
40 |
41 |
42 |
42 |
|
37 |
29 |
31 |
32 |
34 |
34 |
35 |
36 |
36 |
37 |
38 |
38 |
39 |
39 |
40 |
40 |
41 |
41 |
41 |
42 |
42 |
43 |
44 |
|
38 |
30 |
32 |
33 |
34 |
35 |
36 |
36 |
37 |
38 |
39 |
39 |
40 |
40 |
41 |
41 |
42 |
42 |
43 |
43 |
43 |
44 |
45 |
|
39 |
31 |
32 |
34 |
35 |
36 |
37 |
37 |
38 |
39 |
40 |
40 |
41 |
41 |
42 |
42 |
43 |
43 |
44 |
44 |
44 |
45 |
46 |
|
40 |
32 |
33 |
35 |
36 |
37 |
38 |
38 |
39 |
40 |
41 |
41 |
42 |
43 |
43 |
43 |
44 |
44 |
45 |
45 |
46 |
46 |
47 |
|
41 |
33 |
34 |
36 |
37 |
38 |
39 |
39 |
40 |
41 |
42 |
42 |
43 |
44 |
44 |
45 |
45 |
45 |
46 |
46 |
47 |
48 |
48 |
|
42 |
33 |
35 |
36 |
38 |
39 |
40 |
40 |
41 |
42 |
43 |
43 |
44 |
45 |
45 |
46 |
46 |
46 |
47 |
47 |
48 |
49 |
49 |
|
43 |
34 |
36 |
37 |
39 |
40 |
41 |
41 |
42 |
43 |
44 |
44 |
45 |
46 |
46 |
47 |
47 |
47 |
48 |
48 |
49 |
50 |
51 |
|
44 |
35 |
36 |
38 |
40 |
41 |
42 |
42 |
43 |
44 |
45 |
45 |
46 |
47 |
47 |
48 |
48 |
49 |
49 |
49 |
50 |
51 |
52 |
|
45 |
36 |
37 |
39 |
41 |
42 |
43 |
43 |
44 |
45 |
46 |
46 |
47 |
48 |
48 |
49 |
49 |
50 |
50 |
51 |
51 |
52 |
53 |
|
46 |
37 |
38 |
40 |
42 |
43 |
44 |
44 |
45 |
46 |
47 |
47 |
48 |
49 |
49 |
50 |
50 |
51 |
51 |
52 |
52 |
53 |
54 |
|
47 |
37 |
39 |
41 |
43 |
44 |
44 |
45 |
46 |
47 |
48 |
48 |
49 |
40 |
51 |
51 |
51 |
52 |
52 |
53 |
54 |
55 |
55 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 17 - Значения
удлинений1) на длине базы 100 мм, соответствующие значениям
удлинений, полученным на длине базы
|
Фактическое удлинение, %, на
длине базы |
Соответствующее удлинение, %, на длине базы 100 мм, если площадь поперечного сечения, мм2, равна |
|||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
8 |
8 |
8 |
9 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
|
11 |
8 |
9 |
9 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
13 |
|
12 |
9 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
14 |
14 |
|
13 |
10 |
10 |
11 |
11 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
15 |
15 |
|
14 |
11 |
11 |
12 |
12 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
|
15 |
12 |
12 |
13 |
13 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
|
16 |
12 |
13 |
13 |
14 |
14 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
|
17 |
13 |
14 |
14 |
15 |
15 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
|
18 |
14 |
15 |
15 |
16 |
16 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
19 |
19 |
20 |
20 |
20 |
21 |
|
19 |
15 |
15 |
16 |
17 |
17 |
17 |
18 |
18 |
19 |
19 |
19 |
19 |
20 |
20 |
20 |
20 |
20 |
21 |
21 |
22 |
21 |
22 |
|
20 |
15 |
16 |
17 |
18 |
18 |
18 |
19 |
19 |
20 |
20 |
20 |
20 |
21 |
21 |
21 |
21 |
21 |
22 |
22 |
22 |
23 |
23 |
|
21 |
16 |
17 |
18 |
18 |
19 |
19 |
20 |
20 |
20 |
21 |
21 |
21 |
22 |
22 |
22 |
22 |
23 |
23 |
23 |
23 |
24 |
24 |
|
22 |
17 |
18 |
19 |
19 |
20 |
20 |
21 |
21 |
21 |
22 |
22 |
22 |
23 |
23 |
23 |
23 |
24 |
24 |
24 |
24 |
25 |
25 |
|
23 |
18 |
19 |
19 |
20 |
21 |
21 |
21 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
24 |
24 |
25 |
25 |
25 |
25 |
26 |
26 |
|
24 |
19 |
19 |
20 |
21 |
22 |
22 |
22 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
25 |
26 |
26 |
26 |
26 |
27 |
27 |
27 |
|
25 |
19 |
20 |
21 |
22 |
23 |
23 |
23 |
24 |
24 |
25 |
25 |
25 |
26 |
26 |
26 |
27 |
27 |
27 |
27 |
28 |
28 |
29 |
|
26 |
20 |
21 |
22 |
23 |
23 |
24 |
24 |
25 |
25 |
26 |
26 |
26 |
27 |
27 |
27 |
28 |
28 |
28 |
28 |
29 |
29 |
30 |
|
27 |
21 |
22 |
23 |
24 |
24 |
25 |
25 |
26 |
26 |
27 |
27 |
28 |
28 |
28 |
29 |
29 |
29 |
29 |
29 |
30 |
30 |
31 |
|
28 |
22 |
23 |
24 |
25 |
25 |
26 |
26 |
27 |
27 |
28 |
28 |
29 |
29 |
29 |
30 |
30 |
30 |
30 |
31 |
31 |
32 |
32 |
|
29 |
22 |
23 |
24 |
26 |
26 |
27 |
27 |
28 |
28 |
29 |
29 |
30 |
30 |
30 |
31 |
31 |
31 |
31 |
32 |
32 |
33 |
33 |
|
30 |
23 |
24 |
25 |
26 |
27 |
28 |
28 |
29 |
29 |
30 |
30 |
31 |
31 |
31 |
32 |
32 |
32 |
32 |
33 |
33 |
34 |
34 |
|
31 |
24 |
25 |
26 |
27 |
28 |
29 |
29 |
30 |
30 |
31 |
31 |
32 |
32 |
32 |
33 |
33 |
33 |
33 |
34 |
34 |
35 |
35 |
|
32 |
25 |
26 |
27 |
28 |
29 |
29 |
30 |
31 |
31 |
32 |
32 |
33 |
33 |
33 |
34 |
34 |
34 |
35 |
35 |
35 |
36 |
37 |
|
33 |
25 |
27 |
28 |
29 |
30 |
30 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
35 |
35 |
36 |
36 |
37 |
37 |
38 |
|
34 |
26 |
27 |
29 |
30 |
31 |
31 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
36 |
36 |
36 |
36 |
37 |
37 |
38 |
38 |
39 |
|
35 |
27 |
28 |
29 |
31 |
32 |
32 |
33 |
34 |
34 |
35 |
35 |
36 |
36 |
37 |
37 |
37 |
38 |
38 |
38 |
39 |
39 |
40 |
|
36 |
28 |
29 |
30 |
32 |
33 |
33 |
34 |
34 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
38 |
39 |
39 |
39 |
40 |
41 |
41 |
|
37 |
29 |
30 |
31 |
33 |
33 |
34 |
35 |
35 |
36 |
37 |
37 |
38 |
38 |
39 |
39 |
39 |
40 |
40 |
40 |
41 |
42 |
42 |
|
38 |
29 |
31 |
32 |
33 |
34 |
35 |
35 |
36 |
37 |
38 |
38 |
39 |
39 |
40 |
40 |
40 |
41 |
41 |
42 |
42 |
43 |
43 |
|
39 |
30 |
31 |
33 |
34 |
35 |
36 |
36 |
37 |
38 |
39 |
39 |
40 |
40 |
41 |
41 |
42 |
42 |
42 |
43 |
43 |
44 |
45 |
|
40 |
31 |
32 |
34 |
35 |
36 |
37 |
37 |
38 |
39 |
40 |
40 |
41 |
41 |
42 |
42 |
43 |
43 |
43 |
44 |
44 |
45 |
46 |
|
41 |
32 |
33 |
35 |
36 |
37 |
38 |
38 |
39 |
40 |
41 |
41 |
42 |
42 |
43 |
43 |
44 |
44 |
44 |
45 |
45 |
46 |
47 |
|
42 |
32 |
34 |
35 |
37 |
38 |
39 |
39 |
40 |
41 |
42 |
42 |
43 |
43 |
44 |
44 |
45 |
45 |
45 |
46 |
47 |
47 |
48 |
|
43 |
33 |
35 |
36 |
38 |
39 |
40 |
40 |
41 |
42 |
43 |
43 |
44 |
44 |
45 |
45 |
46 |
46 |
46 |
47 |
48 |
49 |
49 |
|
44 |
34 |
35 |
37 |
39 |
40 |
40 |
41 |
42 |
43 |
44 |
44 |
45 |
45 |
46 |
46 |
47 |
47 |
48 |
48 |
49 |
50 |
50 |
|
45 |
35 |
36 |
38 |
40 |
41 |
41 |
42 |
43 |
44 |
45 |
45 |
46 |
47 |
47 |
48 |
48 |
48 |
49 |
49 |
50 |
51 |
52 |
|
46 |
35 |
37 |
39 |
40 |
42 |
42 |
43 |
44 |
45 |
45 |
46 |
47 |
48 |
48 |
49 |
49 |
49 |
50 |
50 |
51 |
52 |
53 |
|
47 |
36 |
38 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
46 |
47 |
48 |
49 |
49 |
50 |
50 |
50 |
51 |
51 |
52 |
53 |
54 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 18 - Значения
удлинений1) на длине базы 200 мм, соответствующие значениям
удлинений, полученным на длине базы
|
Соответствующее удлинение, %, на длине базы 200 мм, если площадь поперечного сечения, мм2, равна |
||||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
7 |
7 |
8 |
8 |
8 |
8 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
11 |
8 |
8 |
8 |
9 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
12 |
|
12 |
8 |
9 |
9 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
13 |
|
13 |
9 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
14 |
|
14 |
10 |
10 |
11 |
11 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
15 |
|
15 |
11 |
11 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
15 |
15 |
16 |
16 |
|
16 |
11 |
12 |
12 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
16 |
17 |
17 |
|
17 |
12 |
13 |
13 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
17 |
18 |
18 |
|
18 |
13 |
13 |
14 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
18 |
19 |
19 |
|
19 |
13 |
14 |
15 |
15 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
19 |
20 |
20 |
|
20 |
14 |
15 |
15 |
16 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
20 |
20 |
20 |
20 |
20 |
21 |
21 |
|
21 |
15 |
16 |
16 |
17 |
17 |
18 |
18 |
18 |
19 |
19 |
19 |
20 |
20 |
20 |
20 |
20 |
21 |
21 |
21 |
21 |
22 |
22 |
|
22 |
16 |
16 |
17 |
18 |
18 |
19 |
19 |
19 |
20 |
20 |
20 |
21 |
21 |
21 |
21 |
21 |
22 |
22 |
22 |
22 |
23 |
23 |
|
23 |
16 |
17 |
18 |
19 |
19 |
19 |
20 |
20 |
21 |
21 |
21 |
21 |
22 |
22 |
22 |
22 |
23 |
23 |
23 |
23 |
24 |
24 |
|
24 |
17 |
18 |
19 |
19 |
20 |
20 |
21 |
21 |
21 |
22 |
22 |
22 |
23 |
23 |
23 |
23 |
24 |
24 |
24 |
24 |
25 |
25 |
|
25 |
18 |
18 |
19 |
20 |
21 |
21 |
21 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
24 |
24 |
25 |
25 |
25 |
25 |
26 |
26 |
|
26 |
18 |
19 |
20 |
21 |
22 |
22 |
22 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
25 |
25 |
26 |
26 |
26 |
26 |
27 |
27 |
|
27 |
19 |
20 |
21 |
22 |
22 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
26 |
26 |
26 |
26 |
27 |
27 |
27 |
27 |
28 |
28 |
|
28 |
20 |
21 |
22 |
23 |
23 |
24 |
24 |
25 |
25 |
25 |
26 |
26 |
26 |
27 |
27 |
27 |
28 |
28 |
28 |
28 |
29 |
29 |
|
29 |
20 |
21 |
22 |
23 |
24 |
24 |
25 |
25 |
26 |
26 |
27 |
27 |
27 |
28 |
28 |
28 |
28 |
29 |
29 |
29 |
30 |
30 |
|
30 |
21 |
22 |
23 |
24 |
25 |
25 |
26 |
26 |
27 |
27 |
27 |
28 |
28 |
29 |
29 |
29 |
29 |
30 |
30 |
30 |
31 |
31 |
|
31 |
22 |
23 |
24 |
25 |
26 |
26 |
26 |
27 |
28 |
28 |
28 |
29 |
29 |
30 |
30 |
30 |
30 |
31 |
31 |
31 |
32 |
32 |
|
32 |
23 |
24 |
25 |
26 |
26 |
27 |
27 |
28 |
29 |
29 |
29 |
30 |
30 |
31 |
31 |
31 |
31 |
32 |
32 |
32 |
33 |
34 |
|
33 |
23 |
24 |
25 |
27 |
27 |
28 |
28 |
29 |
29 |
30 |
30 |
31 |
31 |
32 |
32 |
32 |
32 |
33 |
33 |
33 |
34 |
35 |
|
34 |
24 |
25 |
26 |
27 |
28 |
29 |
29 |
30 |
30 |
31 |
31 |
32 |
32 |
33 |
33 |
33 |
33 |
34 |
34 |
35 |
35 |
36 |
|
35 |
25 |
26 |
27 |
28 |
29 |
29 |
30 |
31 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
34 |
34 |
35 |
35 |
36 |
36 |
37 |
|
36 |
25 |
27 |
28 |
29 |
30 |
30 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
34 |
35 |
35 |
35 |
36 |
36 |
37 |
37 |
38 |
|
37 |
26 |
27 |
29 |
30 |
31 |
31 |
32 |
32 |
33 |
34 |
34 |
35 |
35 |
35 |
36 |
36 |
36 |
37 |
37 |
38 |
38 |
39 |
|
38 |
27 |
28 |
29 |
31 |
31 |
32 |
32 |
33 |
34 |
34 |
35 |
35 |
36 |
36 |
37 |
37 |
37 |
38 |
38 |
39 |
39 |
40 |
|
39 |
28 |
29 |
30 |
31 |
32 |
33 |
33 |
34 |
35 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
38 |
39 |
39 |
40 |
40 |
41 |
|
40 |
28 |
30 |
31 |
32 |
33 |
34 |
34 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
39 |
39 |
39 |
40 |
40 |
41 |
41 |
42 |
|
41 |
29 |
30 |
32 |
33 |
34 |
35 |
35 |
36 |
37 |
37 |
38 |
38 |
39 |
39 |
40 |
40 |
40 |
41 |
41 |
42 |
42 |
43 |
|
42 |
30 |
31 |
32 |
34 |
35 |
35 |
36 |
37 |
38 |
38 |
38 |
39 |
40 |
40 |
41 |
41 |
41 |
42 |
42 |
43 |
43 |
44 |
|
43 |
30 |
32 |
33 |
35 |
36 |
36 |
37 |
38 |
38 |
39 |
39 |
40 |
41 |
41 |
42 |
42 |
42 |
43 |
43 |
44 |
44 |
45 |
|
44 |
31 |
32 |
34 |
35 |
36 |
37 |
38 |
39 |
39 |
40 |
40 |
41 |
42 |
42 |
43 |
43 |
43 |
44 |
44 |
45 |
45 |
46 |
|
45 |
32 |
33 |
35 |
36 |
37 |
38 |
38 |
39 |
40 |
41 |
41 |
42 |
43 |
43 |
44 |
44 |
44 |
45 |
45 |
46 |
47 |
47 |
|
46 |
32 |
34 |
35 |
37 |
38 |
39 |
39 |
40 |
41 |
42 |
42 |
43 |
44 |
44 |
44 |
45 |
45 |
45 |
46 |
47 |
48 |
48 |
|
47 |
33 |
35 |
36 |
38 |
39 |
40 |
40 |
41 |
42 |
43 |
43 |
44 |
44 |
45 |
45 |
46 |
46 |
46 |
47 |
48 |
49 |
49 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 19 - Значения
удлинений1) на длине базы 50 мм, соответствующие значениям
удлинений, полученным на длине базы
|
Соответствующее удлинение, %, на длине базы 50 мм, если площадь поперечного сечения, мм2, равна |
||||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
8 |
8 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
|
11 |
9 |
9 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
|
12 |
10 |
10 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
|
13 |
10 |
11 |
11 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
15 |
|
14 |
11 |
12 |
12 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
16 |
17 |
|
15 |
12 |
13 |
13 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
17 |
18 |
18 |
|
16 |
13 |
13 |
14 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
18 |
18 |
19 |
19 |
|
17 |
14 |
14 |
15 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
19 |
20 |
20 |
20 |
|
18 |
14 |
15 |
16 |
16 |
17 |
17 |
17 |
18 |
18 |
19 |
19 |
19 |
19 |
20 |
20 |
20 |
20 |
20 |
20 |
21 |
21 |
21 |
|
19 |
15 |
16 |
17 |
17 |
18 |
18 |
18 |
19 |
19 |
20 |
20 |
20 |
20 |
21 |
21 |
21 |
21 |
21 |
22 |
22 |
22 |
23 |
|
20 |
16 |
17 |
18 |
18 |
19 |
19 |
19 |
20 |
20 |
21 |
21 |
21 |
21 |
22 |
22 |
22 |
22 |
22 |
23 |
23 |
23 |
24 |
|
21 |
17 |
18 |
18 |
19 |
20 |
20 |
20 |
21 |
21 |
22 |
22 |
22 |
23 |
23 |
23 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
|
22 |
18 |
18 |
19 |
20 |
21 |
21 |
21 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
24 |
24 |
25 |
25 |
25 |
25 |
26 |
26 |
|
23 |
18 |
19 |
20 |
21 |
22 |
22 |
22 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
25 |
25 |
26 |
26 |
26 |
26 |
27 |
27 |
|
24 |
19 |
20 |
21 |
22 |
23 |
23 |
23 |
24 |
24 |
25 |
25 |
25 |
26 |
26 |
26 |
27 |
27 |
27 |
27 |
28 |
28 |
29 |
|
25 |
20 |
21 |
22 |
23 |
23 |
24 |
24 |
25 |
25 |
26 |
26 |
26 |
27 |
27 |
27 |
28 |
28 |
28 |
28 |
29 |
29 |
30 |
|
26 |
21 |
22 |
23 |
24 |
24 |
25 |
25 |
26 |
26 |
27 |
27 |
28 |
28 |
28 |
29 |
29 |
29 |
29 |
30 |
30 |
31 |
31 |
|
27 |
22 |
23 |
24 |
25 |
25 |
26 |
26 |
27 |
27 |
28 |
28 |
29 |
29 |
29 |
30 |
30 |
30 |
30 |
31 |
31 |
32 |
32 |
|
28 |
22 |
23 |
25 |
26 |
26 |
27 |
27 |
28 |
28 |
29 |
29 |
30 |
30 |
30 |
31 |
31 |
31 |
31 |
32 |
32 |
33 |
33 |
|
29 |
23 |
24 |
25 |
27 |
27 |
28 |
28 |
29 |
29 |
30 |
30 |
31 |
31 |
32 |
32 |
32 |
32 |
33 |
33 |
33 |
34 |
35 |
|
30 |
24 |
25 |
26 |
27 |
28 |
29 |
29 |
30 |
30 |
31 |
31 |
32 |
32 |
33 |
33 |
33 |
33 |
34 |
34 |
35 |
35 |
36 |
|
31 |
25 |
26 |
27 |
28 |
29 |
30 |
30 |
31 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
34 |
35 |
35 |
35 |
36 |
36 |
37 |
|
32 |
26 |
27 |
28 |
29 |
30 |
31 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
35 |
36 |
36 |
36 |
37 |
38 |
38 |
|
33 |
26 |
28 |
29 |
30 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
36 |
36 |
37 |
37 |
37 |
37 |
38 |
39 |
39 |
|
34 |
27 |
28 |
30 |
31 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
36 |
37 |
37 |
37 |
38 |
38 |
38 |
39 |
39 |
40 |
40 |
|
35 |
28 |
29 |
31 |
32 |
33 |
33 |
34 |
35 |
35 |
36 |
36 |
37 |
38 |
38 |
38 |
39 |
39 |
39 |
40 |
40 |
41 |
42 |
|
36 |
29 |
30 |
32 |
33 |
34 |
34 |
35 |
36 |
36 |
37 |
37 |
38 |
39 |
39 |
40 |
40 |
40 |
40 |
41 |
41 |
42 |
43 |
|
37 |
30 |
31 |
32 |
34 |
35 |
35 |
36 |
37 |
38 |
38 |
38 |
39 |
40 |
40 |
41 |
41 |
41 |
42 |
42 |
43 |
43 |
44 |
|
38 |
30 |
32 |
33 |
35 |
36 |
36 |
37 |
38 |
39 |
39 |
40 |
40 |
41 |
41 |
42 |
42 |
42 |
43 |
43 |
44 |
45 |
45 |
|
39 |
31 |
33 |
34 |
36 |
37 |
37 |
38 |
39 |
40 |
40 |
41 |
41 |
42 |
42 |
43 |
43 |
43 |
44 |
44 |
45 |
46 |
46 |
|
40 |
32 |
34 |
35 |
37 |
38 |
38 |
39 |
40 |
41 |
41 |
42 |
42 |
43 |
43 |
44 |
44 |
45 |
45 |
45 |
46 |
47 |
48 |
|
41 |
33 |
34 |
36 |
38 |
39 |
39 |
40 |
41 |
42 |
42 |
43 |
43 |
44 |
45 |
45 |
45 |
46 |
46 |
47 |
47 |
48 |
49 |
|
42 |
34 |
35 |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
43 |
44 |
44 |
45 |
46 |
46 |
46 |
47 |
47 |
48 |
48 |
49 |
50 |
|
43 |
34 |
36 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
44 |
45 |
46 |
46 |
47 |
47 |
48 |
48 |
48 |
49 |
50 |
50 |
51 |
|
44 |
35 |
37 |
39 |
30 |
41 |
42 |
43 |
44 |
45 |
45 |
46 |
47 |
47 |
48 |
48 |
49 |
49 |
49 |
50 |
51 |
52 |
52 |
|
45 |
36 |
38 |
39 |
41 |
42 |
43 |
44 |
45 |
46 |
46 |
47 |
48 |
48 |
49 |
49 |
50 |
50 |
51 |
51 |
52 |
53 |
54 |
|
46 |
37 |
39 |
40 |
42 |
43 |
44 |
45 |
46 |
47 |
47 |
48 |
49 |
49 |
50 |
50 |
51 |
51 |
52 |
52 |
53 |
54 |
55 |
|
47 |
38 |
39 |
41 |
43 |
44 |
45 |
46 |
47 |
48 |
48 |
49 |
50 |
50 |
51 |
52 |
52 |
52 |
53 |
53 |
54 |
55 |
56 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 20 - Значения
удлинений1) на длине базы 80 мм, соответствующие значениям
удлинений, полученным на длине базы
|
Фактическое удлинение, %, на
длине базы |
Соответствующее удлинение, %, на длине базы 80 мм, если площадь поперечного сечения, мм2, равна |
|||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
8 |
8 |
8 |
9 |
9 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
|
11 |
8 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
12 |
|
12 |
9 |
9 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
|
13 |
10 |
10 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
14 |
15 |
|
14 |
11 |
11 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
15 |
15 |
16 |
|
15 |
11 |
12 |
12 |
13 |
13 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
16 |
16 |
17 |
17 |
|
16 |
12 |
13 |
13 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
17 |
17 |
18 |
18 |
|
17 |
13 |
13 |
14 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
18 |
18 |
19 |
19 |
|
18 |
14 |
14 |
15 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
19 |
20 |
20 |
20 |
|
19 |
14 |
15 |
16 |
16 |
17 |
17 |
17 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
20 |
20 |
20 |
20 |
20 |
21 |
21 |
21 |
|
20 |
15 |
16 |
17 |
17 |
18 |
18 |
18 |
19 |
19 |
19 |
20 |
20 |
20 |
20 |
21 |
21 |
21 |
21 |
21 |
22 |
22 |
22 |
|
21 |
16 |
17 |
17 |
18 |
19 |
19 |
19 |
20 |
20 |
20 |
21 |
21 |
21 |
22 |
22 |
22 |
22 |
22 |
22 |
23 |
23 |
24 |
|
22 |
17 |
17 |
18 |
19 |
19 |
20 |
20 |
21 |
21 |
21 |
22 |
22 |
22 |
23 |
23 |
23 |
23 |
23 |
23 |
24 |
24 |
25 |
|
23 |
17 |
18 |
19 |
20 |
20 |
21 |
21 |
22 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
24 |
24 |
24 |
25 |
25 |
25 |
26 |
|
24 |
18 |
19 |
20 |
21 |
21 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
25 |
25 |
25 |
26 |
26 |
27 |
27 |
|
25 |
19 |
20 |
21 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
26 |
26 |
26 |
26 |
26 |
27 |
27 |
28 |
28 |
|
26 |
20 |
21 |
21 |
22 |
23 |
23 |
24 |
24 |
25 |
25 |
25 |
26 |
26 |
27 |
27 |
27 |
27 |
27 |
28 |
28 |
29 |
29 |
|
27 |
20 |
21 |
22 |
23 |
24 |
24 |
25 |
25 |
26 |
26 |
26 |
27 |
27 |
28 |
28 |
28 |
28 |
29 |
29 |
29 |
30 |
30 |
|
28 |
21 |
22 |
23 |
24 |
25 |
25 |
26 |
26 |
27 |
27 |
27 |
28 |
28 |
29 |
29 |
29 |
29 |
30 |
30 |
30 |
31 |
31 |
|
29 |
22 |
23 |
24 |
25 |
26 |
26 |
27 |
27 |
28 |
28 |
28 |
29 |
29 |
30 |
30 |
30 |
30 |
31 |
31 |
31 |
32 |
33 |
|
30 |
23 |
24 |
25 |
26 |
27 |
27 |
27 |
28 |
29 |
29 |
29 |
30 |
30 |
31 |
31 |
31 |
32 |
32 |
32 |
33 |
33 |
34 |
|
31 |
23 |
24 |
26 |
27 |
27 |
28 |
28 |
29 |
30 |
30 |
30 |
31 |
31 |
32 |
32 |
32 |
33 |
33 |
33 |
34 |
34 |
35 |
|
32 |
24 |
25 |
26 |
28 |
28 |
29 |
29 |
30 |
31 |
31 |
31 |
32 |
32 |
33 |
33 |
33 |
34 |
34 |
34 |
35 |
35 |
36 |
|
33 |
25 |
26 |
27 |
28 |
29 |
30 |
30 |
31 |
32 |
32 |
32 |
33 |
33 |
34 |
34 |
34 |
35 |
35 |
35 |
36 |
36 |
37 |
|
34 |
26 |
27 |
28 |
29 |
30 |
31 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
35 |
36 |
36 |
36 |
37 |
38 |
38 |
|
35 |
26 |
28 |
29 |
30 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
36 |
36 |
36 |
37 |
37 |
37 |
38 |
39 |
39 |
|
36 |
27 |
28 |
30 |
31 |
32 |
32 |
33 |
34 |
34 |
35 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
38 |
39 |
39 |
40 |
40 |
|
37 |
28 |
29 |
31 |
32 |
33 |
33 |
34 |
35 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
39 |
39 |
39 |
40 |
40 |
41 |
41 |
|
38 |
29 |
30 |
31 |
33 |
34 |
34 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
39 |
39 |
40 |
40 |
40 |
41 |
41 |
42 |
43 |
|
39 |
29 |
31 |
32 |
34 |
35 |
35 |
36 |
37 |
37 |
38 |
38 |
39 |
39 |
40 |
40 |
41 |
41 |
41 |
42 |
42 |
43 |
44 |
|
40 |
30 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
38 |
39 |
39 |
40 |
40 |
41 |
41 |
42 |
42 |
42 |
43 |
43 |
44 |
45 |
|
41 |
31 |
32 |
34 |
35 |
36 |
37 |
37 |
38 |
39 |
40 |
40 |
41 |
41 |
42 |
42 |
43 |
43 |
43 |
44 |
44 |
45 |
46 |
|
42 |
32 |
33 |
35 |
36 |
37 |
38 |
38 |
39 |
40 |
41 |
41 |
42 |
43 |
43 |
43 |
44 |
44 |
44 |
45 |
46 |
46 |
47 |
|
43 |
32 |
34 |
35 |
37 |
38 |
39 |
39 |
40 |
41 |
42 |
42 |
43 |
44 |
44 |
44 |
45 |
45 |
45 |
46 |
47 |
48 |
48 |
|
44 |
33 |
35 |
36 |
38 |
39 |
40 |
40 |
41 |
42 |
43 |
43 |
44 |
45 |
45 |
45 |
46 |
46 |
47 |
47 |
48 |
49 |
49 |
|
45 |
34 |
36 |
37 |
39 |
40 |
41 |
41 |
42 |
43 |
44 |
44 |
45 |
46 |
46 |
47 |
47 |
47 |
48 |
48 |
49 |
50 |
50 |
|
46 |
35 |
36 |
38 |
40 |
41 |
41 |
42 |
43 |
44 |
45 |
45 |
46 |
47 |
47 |
48 |
48 |
48 |
49 |
49 |
50 |
51 |
52 |
|
47 |
36 |
37 |
39 |
41 |
42 |
42 |
43 |
44 |
45 |
46 |
46 |
47 |
48 |
48 |
49 |
49 |
49 |
50 |
50 |
51 |
52 |
53 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 21 - Значения
удлинений1) на длине базы 100 мм, соответствующие значениям
удлинений, полученным на длине базы
|
Фактическое удлинение, %, на
длине базы |
Соответствующее удлинение, %, на длине базы 100 мм, если площадь поперечного сечения, мм2, равна |
|||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
7 |
8 |
8 |
8 |
9 |
9 |
9 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
|
11 |
8 |
8 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
|
12 |
9 |
9 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
|
13 |
10 |
10 |
10 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
|
14 |
10 |
11 |
11 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
|
15 |
11 |
12 |
12 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
|
16 |
12 |
12 |
13 |
13 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
|
17 |
12 |
13 |
14 |
14 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
19 |
|
18 |
13 |
14 |
14 |
15 |
15 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
20 |
|
19 |
14 |
15 |
15 |
16 |
16 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
19 |
20 |
20 |
20 |
20 |
21 |
|
20 |
15 |
15 |
16 |
17 |
17 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
20 |
20 |
20 |
20 |
20 |
21 |
21 |
21 |
21 |
22 |
|
21 |
15 |
16 |
17 |
18 |
18 |
18 |
19 |
19 |
19 |
20 |
20 |
20 |
21 |
21 |
21 |
21 |
21 |
22 |
22 |
22 |
23 |
23 |
|
22 |
16 |
17 |
18 |
18 |
19 |
19 |
20 |
20 |
20 |
21 |
21 |
21 |
22 |
22 |
22 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
|
23 |
17 |
18 |
18 |
19 |
20 |
20 |
20 |
21 |
21 |
22 |
22 |
22 |
23 |
23 |
23 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
|
24 |
18 |
18 |
19 |
20 |
21 |
21 |
21 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
24 |
24 |
25 |
25 |
25 |
25 |
26 |
26 |
|
25 |
18 |
19 |
20 |
21 |
21 |
22 |
22 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
25 |
25 |
26 |
26 |
26 |
26 |
27 |
27 |
|
26 |
19 |
20 |
21 |
22 |
22 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
26 |
26 |
26 |
26 |
27 |
27 |
27 |
27 |
28 |
28 |
|
27 |
20 |
21 |
22 |
23 |
23 |
24 |
24 |
25 |
25 |
25 |
26 |
26 |
27 |
27 |
27 |
27 |
28 |
28 |
28 |
28 |
29 |
29 |
|
28 |
21 |
21 |
22 |
23 |
24 |
25 |
25 |
26 |
26 |
26 |
27 |
27 |
28 |
28 |
28 |
28 |
29 |
29 |
29 |
30 |
30 |
31 |
|
29 |
21 |
22 |
23 |
24 |
25 |
25 |
26 |
26 |
27 |
27 |
28 |
28 |
29 |
29 |
29 |
29 |
30 |
30 |
30 |
31 |
31 |
32 |
|
30 |
22 |
23 |
24 |
25 |
26 |
26 |
27 |
27 |
28 |
28 |
29 |
29 |
30 |
30 |
30 |
30 |
31 |
31 |
31 |
32 |
32 |
33 |
|
31 |
23 |
24 |
25 |
26 |
27 |
27 |
28 |
28 |
29 |
29 |
30 |
30 |
30 |
31 |
31 |
31 |
32 |
32 |
32 |
33 |
33 |
34 |
|
32 |
24 |
25 |
26 |
27 |
28 |
28 |
28 |
29 |
30 |
30 |
30 |
31 |
31 |
32 |
32 |
32 |
33 |
33 |
33 |
34 |
34 |
35 |
|
33 |
24 |
25 |
26 |
28 |
28 |
29 |
29 |
30 |
31 |
31 |
31 |
32 |
32 |
33 |
33 |
33 |
34 |
34 |
34 |
35 |
35 |
36 |
|
34 |
25 |
26 |
27 |
28 |
29 |
30 |
30 |
31 |
32 |
32 |
32 |
33 |
33 |
34 |
34 |
34 |
35 |
35 |
35 |
36 |
37 |
37 |
|
35 |
26 |
27 |
28 |
29 |
30 |
31 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
35 |
36 |
36 |
36 |
37 |
38 |
38 |
|
36 |
26 |
28 |
29 |
30 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
36 |
36 |
36 |
37 |
37 |
37 |
38 |
39 |
39 |
|
37 |
27 |
28 |
30 |
31 |
32 |
32 |
33 |
34 |
34 |
35 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
38 |
38 |
39 |
40 |
40 |
|
38 |
28 |
29 |
30 |
32 |
33 |
33 |
34 |
35 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
39 |
39 |
39 |
40 |
40 |
41 |
41 |
|
39 |
29 |
30 |
31 |
33 |
34 |
34 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
39 |
39 |
40 |
40 |
40 |
41 |
41 |
42 |
42 |
|
40 |
29 |
31 |
32 |
34 |
34 |
35 |
36 |
36 |
37 |
38 |
38 |
39 |
39 |
40 |
40 |
41 |
41 |
41 |
42 |
42 |
43 |
44 |
|
41 |
30 |
31 |
33 |
34 |
35 |
36 |
36 |
37 |
38 |
39 |
39 |
40 |
40 |
41 |
41 |
42 |
42 |
42 |
43 |
43 |
44 |
45 |
|
42 |
31 |
32 |
34 |
35 |
36 |
37 |
37 |
38 |
39 |
40 |
40 |
41 |
41 |
42 |
42 |
43 |
43 |
43 |
44 |
44 |
45 |
46 |
|
43 |
32 |
33 |
34 |
36 |
37 |
38 |
38 |
39 |
40 |
40 |
41 |
42 |
42 |
43 |
43 |
44 |
44 |
44 |
45 |
45 |
46 |
47 |
|
44 |
32 |
34 |
35 |
37 |
38 |
39 |
39 |
40 |
41 |
41 |
42 |
43 |
43 |
44 |
44 |
45 |
45 |
45 |
46 |
46 |
47 |
48 |
|
45 |
33 |
35 |
36 |
38 |
39 |
39 |
40 |
41 |
42 |
42 |
43 |
44 |
44 |
45 |
45 |
46 |
46 |
46 |
47 |
47 |
48 |
49 |
|
46 |
34 |
35 |
37 |
39 |
40 |
40 |
41 |
42 |
43 |
43 |
44 |
45 |
45 |
46 |
46 |
47 |
47 |
47 |
48 |
49 |
49 |
50 |
|
47 |
35 |
36 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
44 |
45 |
46 |
46 |
47 |
47 |
48 |
48 |
48 |
49 |
50 |
50 |
51 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Таблица 22 - Значения
удлинений1) на длине базы 200 мм, соответствующие значениям
удлинений, полученным на длине базы
|
Соответствующее удлинение, %, на длине базы 200 мм, если площадь поперечного сечения, мм2, равна |
||||||||||||||||||||||
|
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
2500 |
|
|
10 |
7 |
7 |
7 |
8 |
8 |
8 |
8 |
8 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
|
11 |
7 |
8 |
8 |
8 |
9 |
9 |
9 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
|
12 |
8 |
8 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
|
13 |
9 |
9 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
|
14 |
9 |
10 |
10 |
11 |
11 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
|
15 |
10 |
11 |
11 |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
15 |
15 |
|
16 |
11 |
11 |
12 |
12 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
16 |
16 |
|
17 |
11 |
12 |
12 |
13 |
13 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
16 |
16 |
17 |
17 |
|
18 |
12 |
13 |
13 |
14 |
14 |
14 |
15 |
15 |
15 |
16 |
16 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
17 |
17 |
18 |
18 |
|
19 |
13 |
13 |
14 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
18 |
19 |
19 |
|
20 |
13 |
14 |
15 |
15 |
16 |
16 |
16 |
17 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
19 |
20 |
20 |
|
21 |
14 |
15 |
15 |
16 |
17 |
17 |
17 |
18 |
18 |
18 |
18 |
19 |
19 |
19 |
19 |
19 |
20 |
20 |
20 |
20 |
21 |
21 |
|
22 |
15 |
15 |
16 |
17 |
17 |
18 |
18 |
18 |
19 |
19 |
19 |
20 |
20 |
20 |
20 |
20 |
21 |
21 |
21 |
21 |
22 |
22 |
|
23 |
15 |
16 |
17 |
18 |
18 |
18 |
19 |
19 |
20 |
20 |
20 |
20 |
21 |
21 |
21 |
21 |
22 |
22 |
22 |
22 |
23 |
23 |
|
24 |
16 |
17 |
18 |
18 |
19 |
19 |
20 |
20 |
20 |
21 |
21 |
21 |
22 |
22 |
22 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
|
25 |
17 |
18 |
18 |
19 |
20 |
20 |
20 |
21 |
21 |
22 |
22 |
22 |
23 |
23 |
23 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
|
26 |
17 |
18 |
19 |
20 |
20 |
21 |
21 |
22 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
24 |
24 |
24 |
25 |
25 |
26 |
26 |
|
27 |
18 |
19 |
20 |
21 |
21 |
22 |
22 |
23 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
25 |
25 |
25 |
26 |
26 |
27 |
27 |
|
28 |
19 |
20 |
21 |
21 |
22 |
22 |
23 |
23 |
24 |
24 |
24 |
25 |
25 |
26 |
26 |
26 |
26 |
26 |
27 |
27 |
28 |
28 |
|
29 |
20 |
20 |
21 |
22 |
23 |
23 |
24 |
24 |
25 |
25 |
25 |
26 |
26 |
26 |
27 |
27 |
27 |
27 |
28 |
28 |
29 |
29 |
|
30 |
20 |
21 |
22 |
23 |
24 |
24 |
24 |
25 |
26 |
26 |
26 |
27 |
27 |
27 |
28 |
28 |
28 |
28 |
29 |
29 |
30 |
30 |
|
31 |
21 |
22 |
23 |
24 |
24 |
25 |
25 |
26 |
26 |
27 |
27 |
28 |
28 |
28 |
29 |
29 |
29 |
29 |
30 |
30 |
30 |
31 |
|
32 |
22 |
22 |
24 |
25 |
25 |
26 |
26 |
27 |
27 |
28 |
28 |
28 |
29 |
29 |
29 |
30 |
30 |
30 |
30 |
31 |
31 |
32 |
|
33 |
22 |
23 |
24 |
25 |
26 |
26 |
27 |
28 |
28 |
28 |
29 |
29 |
30 |
30 |
30 |
31 |
31 |
31 |
31 |
32 |
32 |
33 |
|
34 |
23 |
24 |
25 |
26 |
27 |
27 |
28 |
28 |
29 |
29 |
30 |
30 |
31 |
31 |
31 |
32 |
32 |
32 |
32 |
33 |
33 |
34 |
|
35 |
24 |
25 |
26 |
27 |
28 |
28 |
28 |
29 |
30 |
30 |
31 |
31 |
32 |
32 |
32 |
32 |
33 |
33 |
33 |
34 |
34 |
35 |
|
36 |
24 |
25 |
26 |
28 |
28 |
29 |
29 |
30 |
31 |
31 |
31 |
32 |
32 |
33 |
33 |
33 |
34 |
34 |
34 |
35 |
35 |
36 |
|
37 |
25 |
26 |
27 |
28 |
29 |
30 |
30 |
31 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
34 |
35 |
35 |
35 |
36 |
36 |
37 |
|
38 |
26 |
27 |
28 |
29 |
30 |
30 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
35 |
36 |
36 |
36 |
37 |
37 |
38 |
|
39 |
26 |
27 |
29 |
30 |
31 |
31 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
36 |
36 |
36 |
36 |
37 |
37 |
38 |
38 |
39 |
|
40 |
27 |
28 |
29 |
31 |
31 |
32 |
33 |
33 |
34 |
34 |
35 |
36 |
36 |
36 |
37 |
37 |
37 |
38 |
38 |
39 |
39 |
40 |
|
41 |
28 |
29 |
30 |
31 |
32 |
33 |
33 |
34 |
35 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
38 |
39 |
39 |
40 |
40 |
41 |
|
42 |
28 |
30 |
31 |
32 |
33 |
34 |
34 |
35 |
36 |
36 |
37 |
37 |
38 |
38 |
39 |
39 |
39 |
40 |
40 |
41 |
41 |
42 |
|
43 |
29 |
30 |
32 |
33 |
34 |
34 |
35 |
36 |
37 |
37 |
38 |
38 |
39 |
39 |
40 |
40 |
40 |
40 |
41 |
42 |
42 |
43 |
|
44 |
30 |
31 |
32 |
34 |
35 |
35 |
36 |
37 |
37 |
38 |
38 |
39 |
40 |
40 |
40 |
41 |
41 |
41 |
42 |
43 |
43 |
44 |
|
45 |
30 |
32 |
33 |
35 |
35 |
36 |
37 |
38 |
38 |
39 |
39 |
40 |
41 |
41 |
41 |
42 |
42 |
42 |
43 |
43 |
44 |
45 |
|
46 |
31 |
32 |
34 |
35 |
36 |
37 |
37 |
38 |
39 |
40 |
40 |
41 |
41 |
42 |
42 |
43 |
43 |
43 |
44 |
44 |
45 |
46 |
|
47 |
32 |
33 |
35 |
36 |
37 |
38 |
38 |
39 |
40 |
41 |
41 |
42 |
42 |
43 |
43 |
44 |
44 |
44 |
45 |
45 |
46 |
47 |
|
1) Значения округлены до ближайшего целого числа. |
||||||||||||||||||||||
Рисунок 1 - Переводы значений удлинений между длиной базы
и длиной базы 50 мм
Рисунок 2 -
Переводы значений удлинений между длиной базы и длиной базы 200 мм
Рисунок 3 -
Переводы значений удлинений между длиной базы и длиной базы
50 мм
Рисунок 4 -
Переводы значений удлинений между длиной базы и длиной базы
200 мм
Рисунок 5 - Переводы значений удлинений
Ключевые слова: углеродистая сталь, низколегированная сталь, относительное удлинение
